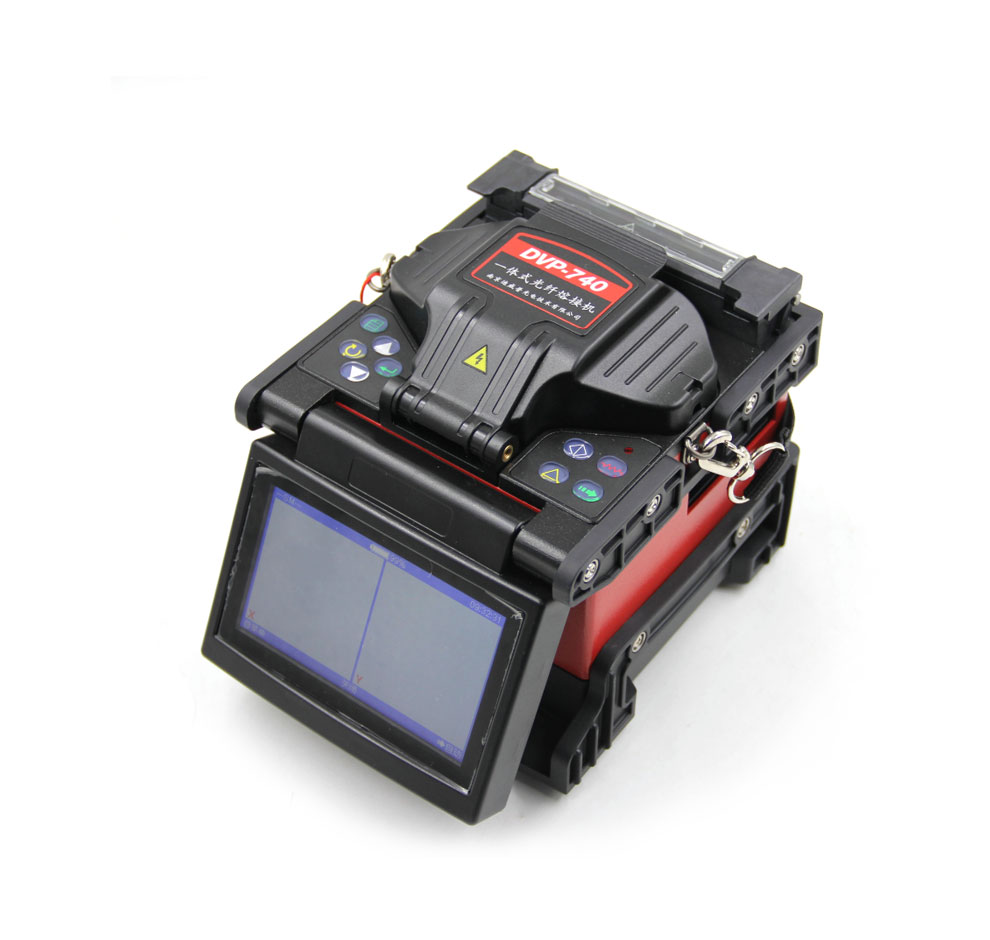

由高压源、放电电极、光纤调节装置、控制器、显微器及加热器（热炉）等部分组成。
1、高压源：将直流、交流供电升至3～4千伏高压，电流为20mA左右的高压电源。另一种则升为20KHz或40KHz高频电源。
2、放电电极：由金钨棒加工成尖端呈30度圆锥形的一对电极，安装于电极架上，电极尖端间隔一般为0.7mm。当接通高压源时，便产生电弧，使处于电弧中心位置的光纤熔为一体。电极的使用寿命一般为1000次。电极消耗过度仍继续使用，则将增加连接损耗。
3、光纤调节装置：V型槽的微调是通过安装在长标杆端的螺旋测微计来实现。放置于V弄槽中的光纤，由机械压板固定。两个方向X、Y的微调和光纤Z 轴互为正交。微调范围分别在±10um以上，调节精度±0.1mm。
4、控制器：包括临视单元和微处理机，微处理机用来完成自动调整、预熔、熔接和连接损耗的估算等。
5、显微镜（光学系统）：用来帮助观察光纤的状态和熔接质量。
6、加热器（热炉）：用来热缩热缩管，增加光纤连接强度的。

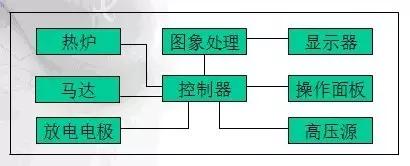

光纤熔接机机框图
