透射电子显微镜（TEM）是一种具有高分辨率和放大倍数的仪器，广泛应用于各个科学领域。它通过与不同附件结合，如X射线能谱分析（EDS）和电子能量损失谱（EELS），提供形貌、组成和结构等信息。透射电子显微镜能够揭示物质内部微细的观结构，帮助人们理解事物的微观结构。然而，为了获得清晰的照片，样品制备是至关重要的。在进行透射电子显微镜观察之前，样品制备必须满足一些基本要求。首先，样品必须对入射电子是“透明”的。电子的穿透能力与样品自身能量和元素原子序数等因素有关。一般透射电子显微镜观察的样品厚度应小于100纳米，而高分辨电镜的样品厚度应在10纳米以下。其次，样品必须牢固。它需要能够承受电子束轰击，并防止在搬运过程中的机械振动损伤样品。对于易破损的块状样品，可以使用铜网粘住，起到加固的作用。对于粉末样品，可以尝试将其分散到带有支持膜的铜网上，以增加支撑力和黏附性。
对于生物样品，需要进行固定和硬化，并切成超薄切片，然后放置在覆盖支持膜的载网中。此外，样品还必须具有导电性。如果样品是非导电的，可以在表面喷一层非常薄的炭膜，以防止电荷积累影响观察。最后，样品制备过程中必须严格防止污染和样品结构、性质的改变，以保持试样的完整性。在样品制备过程中，选择合适的载网和支持膜也是非常重要的。载网一般由多孔金属片制成，起到增强和支撑样品的作用。可以用铜、镍、钼、铝、钨、金和尼龙制作载网，但一般使用铜网。铜网有多种规格可供选择，可以根据样品的特性来选择合适的规格。综上所述，透射电子显微镜的样品制备是获得清晰照片和准确分析结果的关键。样品必须满足透明、牢固、导电和防污染等要求。同时，选择合适的载网和支持膜也是非常重要的。只有通过精心制备样品，才能获得高质量的观察和分析结果。在今后的研究中，可以进一步探索新的样品制备方法，以提高透射电子显微镜的观察效果。
此外，还可以研究不同类型的载网和支持膜对样品观察的影响，以优化样品制备过程。通过不断改进样品制备技术，透射电子显微镜将在材料科学、地球科学、医学和生命科学等领域的研究中发挥更重要的作用。请问，您对透射电子显微镜的样品制备有何看法？您认为有哪些改进空间？透射电镜中的样品制备过程中，为了确保样品能够被放置在“载网”上，通常会在“载网”上涂覆一层有机薄膜，被称为“支持膜”。支持膜是一层非晶质的薄膜，厚度约为20nm，它在电子束照射下应该是透明的，没有任何结构，并且不会与样品发生反应。下面将具体介绍支持膜的不同分类。首先是无孔碳支持膜系列。碳支持膜是一种在方华膜（或*棉火**胶）上覆盖一层碳的薄膜，是最为常见和广泛应用的支持膜之一。喷涂后的碳颗粒更细小，一般在1nm以下，非常适合在200kV电镜中观测纳米材料。这种支持膜的总厚度一般在10～20nm之间。其次是纯碳支持膜系列。
纯碳支持膜适用于观察10nm以上的样品。这种支持膜的总厚度在20～40nm之间。推荐使用400目的载网。还有一种是薄纯碳支持膜。这种支持膜在操作上的总厚度为7～10nm（根据实验需求可以更薄，最薄可达到3～7nm）。同样推荐使用400目的载网。最后是超薄碳支持膜，它是没有方华膜背衬的纯碳薄膜，厚度在3～5nm之间。这种支持膜特别适用于低衬度的高分辨电镜，并且是能量过滤透射电镜检测的理想载膜。建议选择230目的载网。另外还有有孔（微栅）支持膜系列。微栅支持膜的孔径通常在2～8μm之间，膜厚度为15～30nm。推荐使用230目的载网。通过对不同类型的支持膜的介绍，我们可以根据不同的样品特性和观测需求选择合适的支持膜类型和载网。这些支持膜的选用将对电镜观测的结果产生重要影响，因此在制备样品时需要仔细选择适合的支持膜。
总结一下，透射电镜样品制备过程中，为了保证样品能够携带到载网中，需要在载网上覆盖有机膜，即支持膜。支持膜有不同的分类，包括无孔碳支持膜系列、纯碳支持膜系列、薄纯碳支持膜和有孔（微栅）支持膜系列。选择合适的支持膜类型和载网对电镜观测结果至关重要。在制备样品时，需要根据样品特性和观测需求仔细选择适合的支持膜。有关这一领域的研究还有许多待探索的问题，例如如何进一步改进支持膜的性能以提高电镜观测的分辨率和效果。读者们在评论中是否有其他关于透射电镜样品制备的疑问或建议呢？碳支撑膜是电子显微镜技术中常用的载体之一，可用于单颗粒电子衍射像和微束分析等领域。不同的支撑膜类型适用于不同的检测需求。
本文将介绍几种常见的碳支撑膜和非碳材料支持膜，包括纯碳微栅支撑膜、FIB微栅支持膜、多孔碳支持膜、Quantifoil规则多孔支持膜、C-flat纯碳多孔支持膜、纯方华膜、镀金支持膜、镀锗支持膜和氮化硅薄膜窗格。每种支撑膜都有其独特的优点和适用范围。选择适当的支撑膜是保证取得高质量显微镜图像的重要因素。碳支撑膜分为多种类型，其中常用的纯碳微栅支撑膜厚度为15-30nm，适用于微束分析或单颗粒电子衍射像获取。FIB微栅支持膜专用于FIB分析技术，膜厚度同样为15-30nm。而多孔碳支持膜厚度为15-20nm，适用于高分辨率的电子显微镜成像。Quantifoil规则多孔支持膜的膜孔径可自定义在1-7μm之间，膜厚度在18-20nm之间，可以应用于物质纳米特征研究。C-flat纯碳多孔支持膜是Cryo-TEM的首选支持膜，适用于生物大分子等高分子物质成像。
除了碳支撑膜，非碳材料支持膜也有其适用范围。纯方华膜厚度为10-15nm，适用于常温常压下的电子显微镜成像。镀金支持膜可以便于EDS检测，膜厚度为10-20nm。镀锗支持膜具有化学性质稳定、衬度好等优点。氮化硅薄膜窗格可以承受1000°C以上的高温，适用于高温下的电子显微镜成像。在选择支撑膜时，应考虑到样品的性质和检测需求，以及显微镜的型号和参数等因素。选择合适的支撑膜可以充分发挥电子显微镜的成像优势，提高成像质量和分辨率。总之，选择合适的碳支撑膜和非碳材料支持膜是保证电子显微镜成像质量的关键因素之一。在实际应用中，应根据具体的检测需求和样品特性选择适当的支撑膜。透射电子显微镜（TEM）是一种重要的材料表征工具，可以观察材料的微观结构和成分。在进行TEM观察之前，需要对样品进行制备，以获得高质量的TEM像或衍射谱。
本文将介绍几种常用的TEM样品制备方法，并重点讨论特型载网支持膜的优势。在TEM观察中，支持膜是将样品固定在载网上的关键步骤。传统的载网支持膜通常使用碳膜，但其衬度和亲水性略低。与之相比，特型载网支持膜具有更好的弹性，适合多种样品制备技术的要求。除了常用的圆孔和方孔载网支持膜外，还可以选择光圈载网、狭缝载网和双联载网等特型载网。样品制备是透射电镜观察的关键步骤，对于获得高质量的TEM像和衍射谱至关重要。透射电镜利用试样散射电子能力的差异来形成衬度，因此需要制备电子束能够透射的“透明”试样，并且需要保持较高的分辨率和不失真。电子束在固体样品中的透射能力取决于加速电压、样品厚度和材料的原子序数。一般来说，加速电压越高、原子序数越小，电子束能够穿透的样品越厚。
对于100~200kV的透射电镜来说，需要使用厚度约为50~100nm的样品进行高分辨率观察，而较薄的样品厚度在15nm左右（越薄越好）。下面将介绍透射电子显微学中常用的几种样品制备方法。首先是粉末法，也称为悬浮液法，适用于制备粉末样品。例如碳黑和粘土矿物。将粉末样品在半固结的情况下，用玛瑙研钵轻轻捣匀，然后按照以下步骤进行。首先在粉末样品上撒上盛有蒸馏水和酒精的容器，如水、*酮丙**或甘油，然后用超声波震荡器震荡约10分钟，使其分散于液体中形成悬浮液。然后用滴管吸取悬浮液，滴在覆盖支持膜铜网上，用滤纸吸去液滴，待液体充分蒸发后可放入电镜观察。对于块状样品，可先将其捣碎，然后按上述方法制备样品。需要注意的是，应该“捣碎”而不是“研碎”，以保留尽可能多的薄区。另一种常用的样品制备方法是化学腐蚀法。该方法利用化学试剂对样品进行溶解，以达到减薄样品的目的。
通常使用适当浓度的硝酸和盐酸等强酸作为化学减薄液。此外，还有电解减薄法，该方法适用于金属、合金等导电性样品的制备，通常使用双喷电解减薄仪。综上所述，透射电子显微镜是一种重要的材料表征工具，而样品制备是获得高质量TEM像和衍射谱的关键步骤。特型载网支持膜具有更好的弹性和适应性，适合多种样品制备技术的要求。粉末法、化学腐蚀法和电解减薄法是常用的样品制备方法。通过选择适合的制备方法和载网支持膜，可以获得高质量的TEM样品，为材料表征提供可靠的基础。在未来的研究中，我们可以进一步探索新型的特型载网支持膜以及更先进的样品制备方法。这将有助于提高透射电子显微镜的分辨率和观察能力，从而更深入地研究材料的微观结构和性质。同时，我们也需要注意样品制备过程中的细节和操作技巧，以确保获得高质量的TEM样品。你认为在透射电子显微镜样品制备中还有哪些值得探索和改进的方向？
如今，电子显微学已成为了研究物质结构和性质的重要手段之一。在进行电子显微学观测时，制备超薄样品是必不可少的步骤。不同的样品制备方法适用于不同的样品类型，每种方法都有其特点和局限性。本文将介绍几种常用的超薄样品制备方法，并探讨如何进行有效的样品防污染措施。首先，我们介绍的是机械削薄法。这种方法比较简单，适用于一些较硬的样品，如金属、陶瓷、玻璃等。机械削薄法的原理是利用研磨机、切割机等工具对样品进行机械削薄。虽然方法简单，但是存在一些问题，例如机械削薄可能会造成样品表面的烧伤，削薄的速度也比较慢。第二种方法是化学削薄法。化学削薄法适用于一些化学稳定的样品，如金属、半导体、陶瓷等。该方法的原理是利用腐蚀剂对样品进行化学削薄。常用的腐蚀剂有氢氟酸、硝酸、氢氧化钠等。化学削薄法具有速度快、削薄均匀等优点，但也存在一些问题，如腐蚀剂的选择、削薄过程中样品表面的结晶等。
第三种方法是离子束刻蚀法。离子束刻蚀法适用于制备非常脆弱或非常薄的样品，如生物样品、有机物质等。离子束刻蚀法的原理是利用离子束对样品进行刻蚀。刻蚀过程中，样品会受到离子束的轰击，而离子束的能量和密度可以通过控制加速电压、束流密度等参数来调节。离子束刻蚀法的优点是制备的样品表面非常平整、高质量，但是也存在一些问题，如制备过程中会产生静电，样品易受污染等。除了以上三种方法，还有其他的方法，如离子减薄法、聚焦离子束法、超薄切片法和冷冻制样法等。每种方法都有其适用范围和优劣势，选择合适的方法可以更好地制备出理想的超薄样品。在进行样品制备时，我们还需要注意样品防污染措施。样品污染是影响高分辨成像质量的主要因素之一。造成样品污染的原因有很多，如样品室真空卫生不良、镜筒中残留的碳氢化合物等。因此，在制备样品时，需要注意采取有效的防污染措施，如改善样品室的真空卫生、进行样品表面处理等等。
综上所述，制备超薄样品是电子显微学中非常重要的步骤。不同的制备方法适用于不同的样品类型，每种方法都有其优点和缺陷。在进行样品制备时，还需要注意采取有效的样品防污染措施，以保证制备出高质量的超薄样品。如何正确使用电子显微镜？电子显微镜在材料科学、生物科学、地质学等领域都有广泛应用，但正确的使用方法却十分重要。以下是使用电子显微镜的注意事项：首先，保持真空度。为了达到尽可能高的真空度，一般使用要优于20μPa。另外，在放入真空中样品杆的前端部分和橡皮圈之前，不要用手去接触。样品杆与大气接触时间较长，特别是雨季或者潮湿地区吸附于其上的有机物难以在短期内抽出，从而使置于样品室内的真空度受到不同程度的损害。因此，条件允许时，宜安装样品杆预抽机1台，不用样品杆可先在此进行预抽，以保持干燥状态。部分样品杆具有烘烤功能，对污染物挥发较为有利。
取下试样之后最好让试样杆重新回到试样室中，使之处于真空状态。其次，在使用DP作为样品室预抽时，最好不要超过10分钟，太长油蒸汽多少会污染一些样品。样品杆放入后不要马上将灯丝或电子枪隔离阀打开，因为在插入的过程中多少会人为的造成一点泄漏，即使看着真空度很好，最好再等待1～2分钟，等真空稳定后再观察。使用ACD抗污染装置也是十分必要的。每天早上加液氮，既有利于样品室的真空卫生，又对SIP的寿命是有好处，它的有效时间是7～8小时，所以不影响下午工作。但需记得在工作之前，把ACD烤一下。此外，71~3个月应烤镜筒1次，通常为周末Bake60h。然后可以使用PLASMA CLEANER Z处理试样。其原理是利用活性等离子在试样上产生物理轰击和化学反应的双重效应，将被洗物体表面有机物和氧化层物质转化为粒子和气态物质并经抽真空后排出体外，从而实现清洗。此外，还可用作样品的预抽机。
最后，BEAM SHOWER是最为经济有效的防污染方法。它的原理就是通过强光照射样品后，可把有机物暂时固定在样品表面，从而减少了污染率。具体步骤如下：① LOW MAG模式，是整个铜网与大荧光屏尺寸相接近。② TEM 1-3。③ CLAP撤出位置。④ 将光聚成与整个铜网相一致的大小。以上是正确使用电子显微镜的注意事项，如能遵循这些方法，可提高电子显微镜的效果和使用寿命。本文旨在介绍透射电镜的基本操作和实例展示，以便获得清晰的TEM图片。首先，要选用适当的制样方法、适当的载网及支持膜并防止试样受污染。然后，通过适当的电镜操作可迅速拍到质量良好的TEM图片。接下来，我们将详细介绍透射电镜拍摄操作的基本流程，并展示几个实例。 一、制样方法及注意事项试样的制备对于获得清晰的TEM图片至关重要。

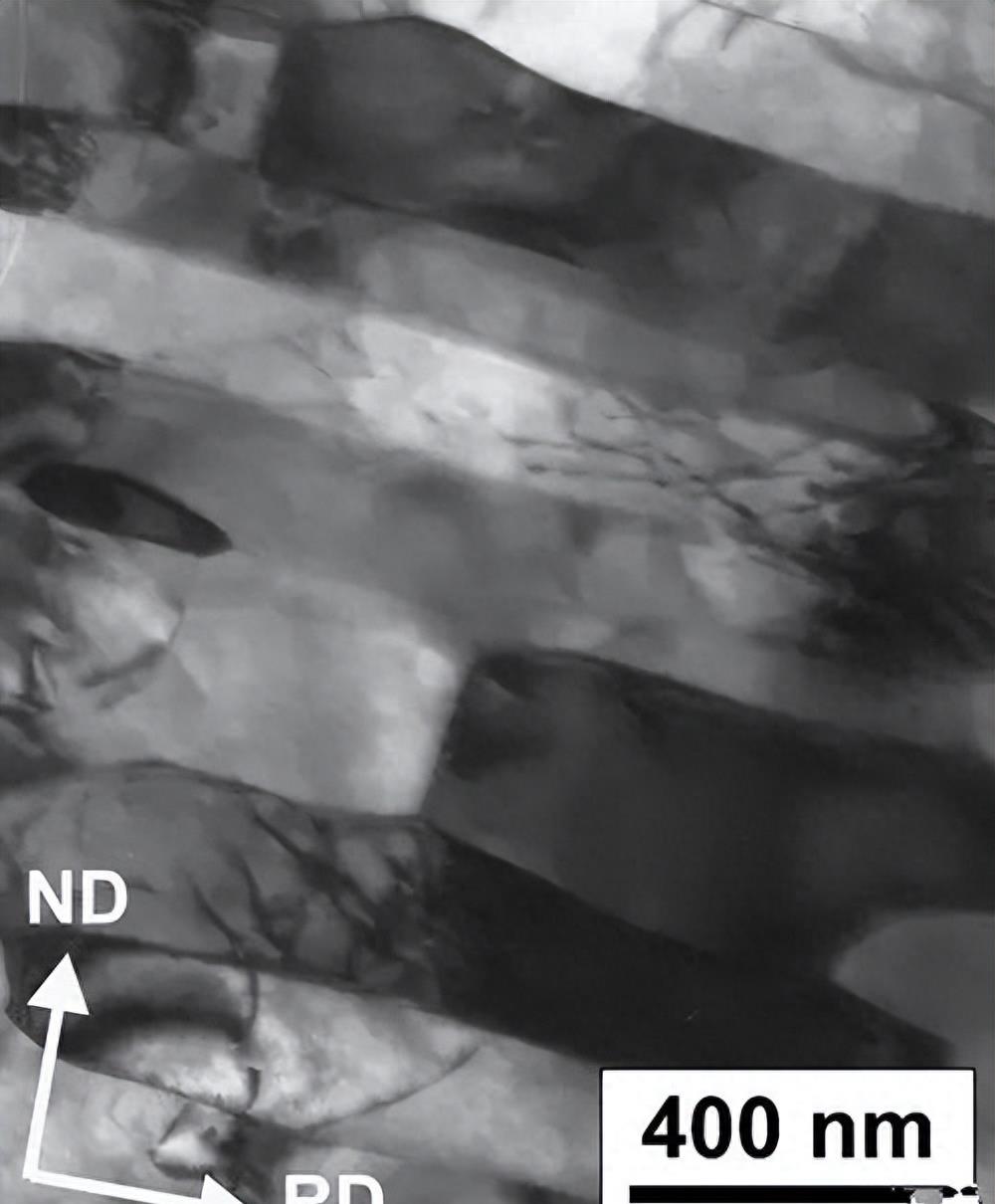

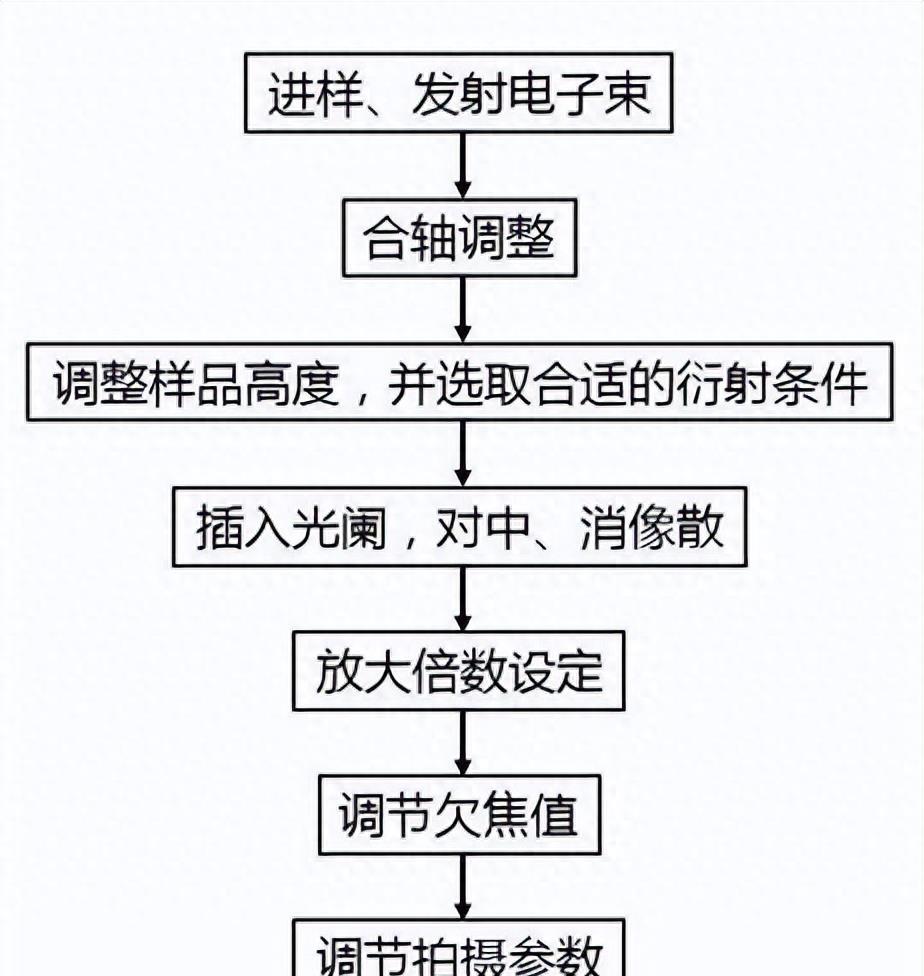

在制样过程中，需要注意以下几点：1. 样品的制备方式应根据具体情况进行选择，不同的制备方法适用于不同的样品类型。2. 选用适当的载网和支持膜，以保证样品在电镜中的稳定性。3. 制样时要避免样品受到污染，特别是有机样品更需注意。二、透射电镜的基本操作流程透射电镜的基本操作流程如图一所示，包括聚光镜对中、合轴和选取合适的衍射条件。图一 透射电镜拍摄操作基本流程A. 聚光镜对中普通透射电镜的拍摄需插入一级聚光镜光阑内，电子束刚插入荧光屏时可能并不位于荧光屏中央，这时需要先会聚电子束于一点，调节电子束平移至中心，再散开光斑，调节光阑旋钮使之仍在中心，反复几次后，电子束与荧光屏能同心收缩。B. 合轴在电镜高压稳定之后，应该进行系统的合轴调整，一般情况下在alpha设为3时，平移电子束和电子枪位置，使spot size1~5的电子束都能会聚在荧光屏中心。
C. 选取合适的衍射条件许多人在对晶体样品进行摄影时常常忽视了这一步骤，但是按照晶带定律:hu+kv+lw=0,选择合适的低指数晶带轴[uvw]，可以保证衍射束的数目（hkl）足够多，后续的投影内势函数计算有足够的精度。三、实例展示下面我们将展示几个实例，以便更好地理解透射电镜的基本操作和注意事项。1. 样品制备首先，我们选取一块高纯度的锗晶体，将其切割成薄片，然后在载网上放置。2. 稳定电镜高压在拍摄之前，需要稳定电镜高压，使其保持恒定。3. 聚光镜对中将一级聚光镜光阑插入，然后进行聚光镜对中操作。4. 合轴在alpha设为3时，平移电子束和电子枪位置，使spot size1~5的电子束都能会聚在荧光屏中心。5. 衍射条件选择按照晶带定律:hu+kv+lw=0,选择合适的低指数晶带轴[uvw]。
4. BEAMSHOWEＲ操作在拍摄之前，还要进行BEAMSHOWEＲ操作，这有助于提高图像质量。不过需要注意的是，不是所有的样品都适合做BEAMSHOWEＲ，只适合耐照的样品；BEAMSHOWEＲ功效是30min，超过这个时间要再做一次。5. 拍摄在上述操作完成后，即可进行拍摄。需要注意的是，拍摄时间不宜过长，一般为数十秒至一分钟左右。 四、常见问题1. 在透射电镜拍摄过程中，如何避免荧光屏老化？可以添加ILAP,把光阑孔调到荧光屏外面，只需一个方向旋钮即可，切记调好方向，便于后调。2. 沐浴时间是多久？沐浴时间为30min。3. BEAMSHOWEＲ是什么？如何操作？BEAMSHOWEＲ是一种操作，用于提高图像质量。在操作过程中，需要将ILAP光阑孔调到荧光屏外面，然后将其调回并撤出，操作时间为30min。
五、总结和建议透射电镜是一种用于观察物质微观结构的重要工具，其能够提供高清晰度、高分辨率的图像信息。本文介绍了透射电镜的基本操作流程和注意事项，并展示了几个实例。在实际操作中，需要注意选用适当的制样方法、适当的载网及支持膜，并避免样品受到污染；同时，还要注意聚光镜对中、合轴和选取合适的衍射条件等基本操作步骤。如果能够熟练掌握这些基本操作，就能够获得高质量的TEM图片。最后，我们建议大家多多实践，不断提高自己的操作技能。在操作过程中，是否遇到过不同的情况呢？欢迎在评论区留言，与我们分享您的经验和见解。本文介绍了透射电镜的基本原理、操作方法和拍摄技巧，重点讲解了透射电镜的五个基本步骤：样品制备、调整样品位置、选择合适的倍率、调焦和物镜消像散。文章从实践操作的角度出发，详细描述了每个步骤需要注意的问题，并给出了一些实用的技巧和方法。
通过本文的学习，读者可以更加全面地了解透射电镜的应用，掌握更为精准的拍摄技巧。首先，样品制备是透射电镜拍摄的基础。需要选择适合的样品，并进行制备，如薄片切割、磨制、抛光等。其次，调整样品位置是关键步骤之一。透射电镜对样品的位置要求非常高，需要保证样品在光路中心，在样品平面内移动时不会改变光路。第三，选择合适的倍率是拍摄时需要注意的问题。不同倍率的选择会影响到透射电镜的分辨率和深度，需要根据样品的特点和需要观察的结构进行选择。第四，调焦是透射电镜拍摄的难点之一。需要根据菲涅尔条纹的状态来调节物镜焦距，以获得最佳的成像质量。最后，物镜消像散是拍摄高分辨率照片时需要注意的问题。需要消除物镜像散对成像质量的干扰，以获得最佳的图像质量。总之，透射电镜在材料科学研究中具有非常重要的地位，掌握透射电镜的基本原理和操作方法对于开展材料科学研究具有重要的意义。

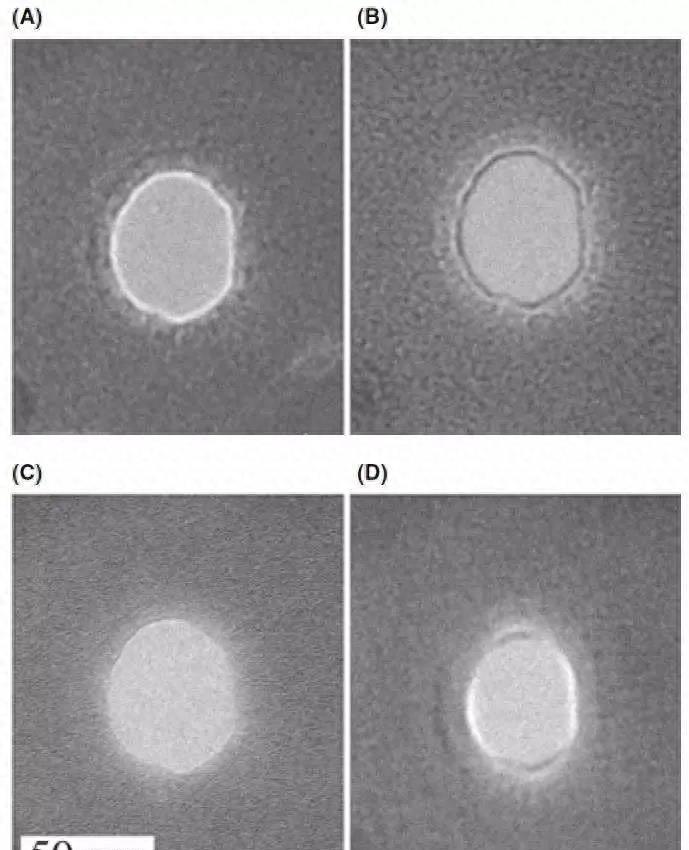

在实践中，需要注重细节和技巧，以获得更为准确和精细的照片。如何调整显微镜以拍摄高分辨率图像？在进行高分辨率显微镜拍摄之前，首先需要调节物镜光阑的焦距，以使图像清晰且对比度适中。接下来，进行消像散操作，确保图像均匀。在正焦下观察图像时，应看不到任何内容，而欠焦和过焦图像则应该清晰可见。过焦和欠焦图像只有衬度变化，麻点形状应该是一致的，没有方向性。这样就表明调整完成。此外，也可以借助FFT（快速傅里叶变换）图像来辅助调节。如果FFT图像呈椭圆形，则表示存在像散，需要调节至FFT图像为正圆形，以确保调整正确。一般来说，调整物镜的像散需要大于100K的倍数才能取得效果。因此，推荐先按照菲涅尔条纹进行低倍调整，然后逐渐增加倍数，以确保像散不会越调越大。如果不小心调节偏离了，觉得越调越糟糕，那该怎么办呢？别担心，你可以点击NTRL（复位）键，将它恢复到初始状态，同时调整物镜像散模式。

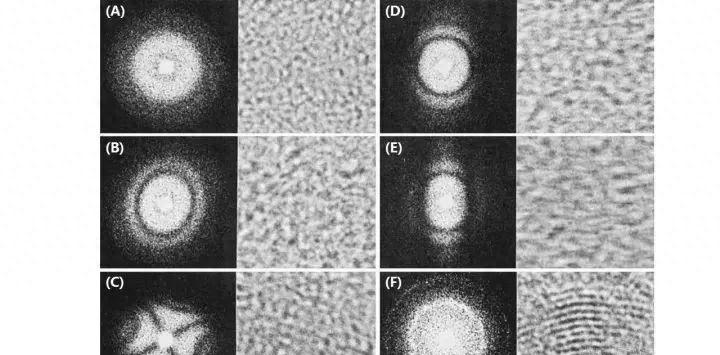

图六显示了碳膜非晶区在不同情况下的照片和对应的FFT花样，包括无像散无漂移、有像散、严重像散、无像散有一点漂移、无像散有更大的漂移等情况。通过上述逐步调整，我们可以平稳地拍摄出低倍至高倍的各类透射照片。而其他一些调整，如对比度和曝光时间的调整，则可以在拍照软件中完成，以获得相对优质的照片。除此之外，还有一个小提示是在保存照片时最好使用两种格式，一种是拍照软件专用格式，另一种是TIFF格式。选择专用格式可以保存照片的完整信息，方便以后查阅；而TIFF格式相较于其他格式如BMP、JPEG和PNG，能够储存更多细微层次上的图像信息，从而提供更高质量的图像，对于复制原稿非常有帮助。总结起来，要想拍摄高分辨率的显微镜图像，关键是调整物镜光阑的焦距、进行消像散操作，并通过FFT图像和麻点对比度来辅助调整。在拍照过程中，可以利用拍照软件调整对比度和曝光时间来获得更好的效果。

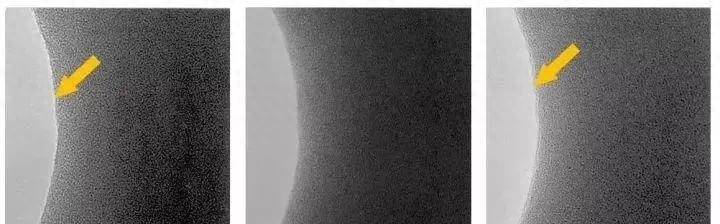

同时，在保存照片时建议使用两种格式，以确保保存完整信息并获得高质量的图像。以上是本文分享的关于如何调整显微镜以拍摄高分辨率图像的方法和技巧，你是否有其他的经验和建议呢？欢迎在评论中分享你的想法和讨论。如何拍摄高分辨率的透射电镜图像？透射电子显微镜（Transmission Electron Microscope，TEM）是一种非常强大的工具，可以提供关于材料微观结构的详细信息。在进行高分辨率的TEM图像拍摄时，有一些关键问题需要注意。首先，当拍摄含有非晶结构薄膜的高分辨率图像时，需要特别关注晶区与非晶区之间的细节，尤其是界面部分。如果晶区与非晶区之间的细节被遮蔽，那可能是加速电压或透射电流的稳定性出现了问题。此外，非晶膜的傅里叶变换图案和衍射图案的质量也可以用来判断非稳定波数区间。其次，高分辨率图像的质量与拍摄时的聚焦漂移和样品漂移密切相关。
聚焦漂移指的是聚焦随着时间推移向欠焦或过焦的一侧移动的现象。在拍摄过程中，需要注意样品漂移，特别是在样品刚插入样品台或者加入液氮时。为了获得稳定的图像，需要等待样品达到稳定状态所需的时间，这段时间可能长达2-3分钟。另外，确认物镜的球差系数也是十分重要的。可以根据厂家提供的数据，正确操作并选定最佳聚焦量，以达到最佳的分辨率水平。综上所述，要拍摄高分辨率的透射电镜图像，首先需要准备好试样，选择适当的制样方法和载网，并防止试样受污染。然后，通过适当的电镜操作，可以迅速拍摄到质量良好的TEM图像。最后，我想强调的是，高分辨率的TEM图像对于研究材料微观结构和性质具有重要的意义。通过观察和分析这些图像，我们可以深入了解材料的晶体结构、晶界和界面，甚至是原子级别的缺陷。因此，我们应该充分利用透射电子显微镜这一强大工具，为我们的研究提供更多有价值的信息。
问题：你认为透射电镜在材料研究中有哪些潜在应用？有没有遇到过拍摄TEM图像的困难？如何克服这些困难？
