西门子编程的过程，新手一看就会。
一、准备工作
1、 第一次使用S7-200时，需要准备的硬件有PLC S7-200，如CPU224XP，如下图：
2、编程电缆 PC/PPI电缆
网上购买的USB PC/PPI电缆
也可以按网上找到的电路图自己制作的编程电缆：
3、按钮、指示灯、继电器
二、接线
S7-200 244XP的接线图如下：
1、 连接按钮
直流24伏的正电源L+接按钮的一端，按钮的另一端接I0.0，直流24伏的地M接1M。
2、 连接指示灯
交流220伏M接指示灯的一端，指示灯的另一端接Q0.0，交流220伏的另一端L+接1L。
3、 继电器的连接与指示灯的连接类似，注意继电器的线圈是220伏交流还是24伏直流分别接到不同的电源上。

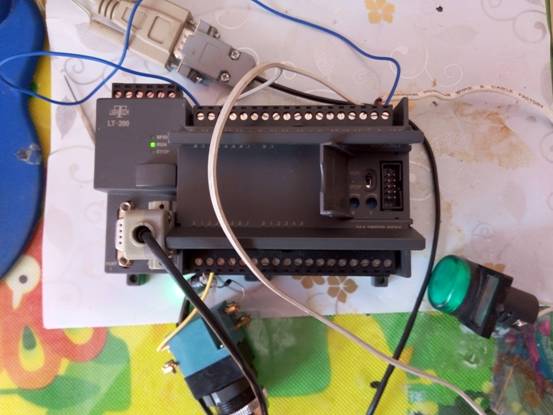

4、 实物接线如下图：
一、 编写程序
在微机桌面点图标
启动程序SETP7-Micro/Win。
1、 新建项目

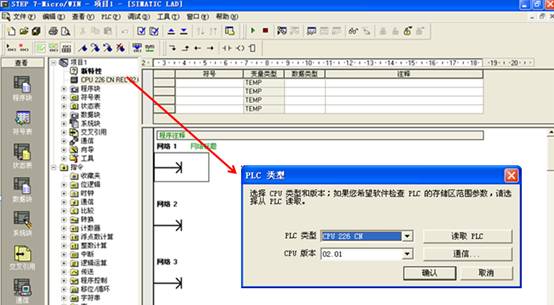

2、 选择cpu类型

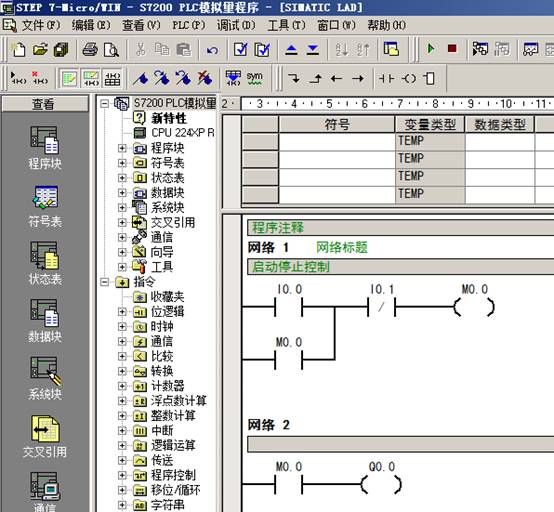

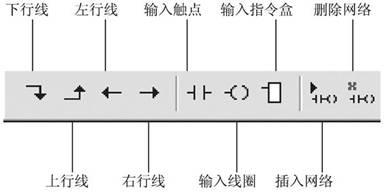

3、 利用下面工具条在梯形图程序框中输入程序如下图：
一、 *载下**程序到PLC中并运行结果

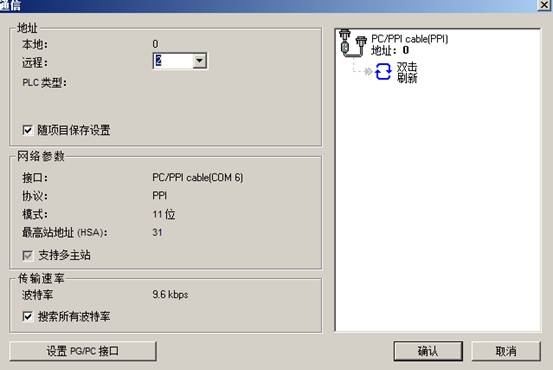

把数据线DB9的一端插到PLC的1口或2口上，另一端插到微机的USB口上，双击浏览条上的通讯图标，如下图：

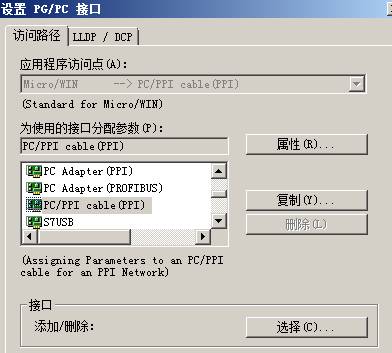

点击“设置PG/PC接口”，出现下图：选择PC/PPI cable（PPI）,点击属性：
在“本地连接”选项卡下，选择好串口号（comx）。

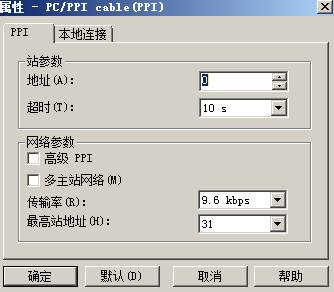

再点击选项卡”PPI”,再选择好地址、超时、传输率，最高地址等项。如下图：然后点击确定。

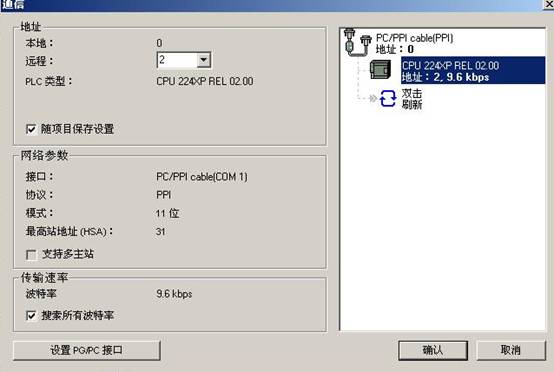

如果出现下图，在“双击刷新”的上面显示CPU及地址字样，那就说明通讯正常了。否则出现超时之类的提示就麻烦了，要重新检查数据线，甚至要重装系统。我在Windows7下就没有通讯正常过，只好装了windowsxp-sp1才好用。

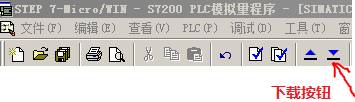

如果通讯正常，点击下图中的*载下**按钮，把程序*载下**到PLC中，*载下**时注意要把PLC的开关从run状态拨到STOP状态，运行时再拨到RUN。
设置通讯如下图：
在运行状态（开关拨到RUN）下，手按动按钮，指示灯亮，说明程序正常，如下图所示。
我的第一个程序编完了。
