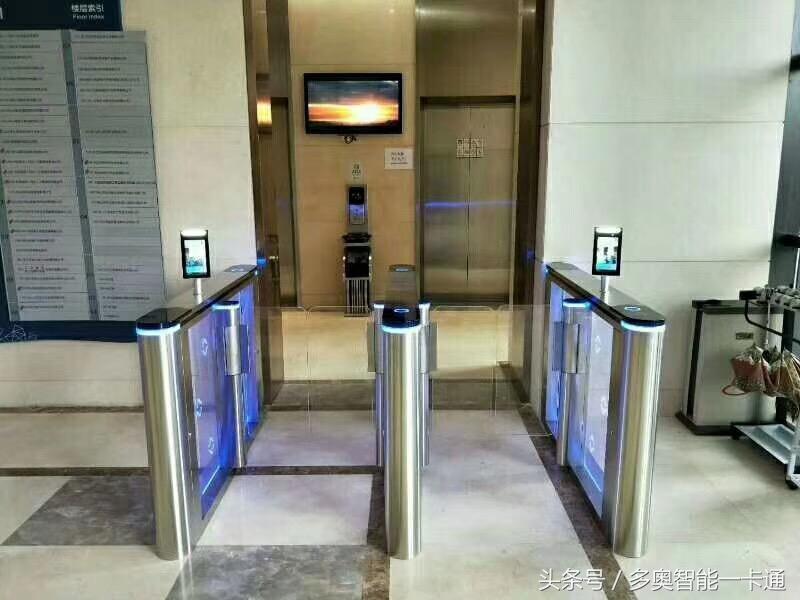

适用于办公区域、酒店、通道闸机、写字楼、学校、商场、商店、社区、公共服务及管理项目等需要用到人脸门禁的场所。
产品特性
动态双摄防伪，彻底解决各类照片在各种载体上的欺骗；
夜间红外、RGB双补光；
支持外接二维码扫描器、身份证阅读器（目前只支持新中新身份证阅读器DKQ-A16D）；
支持串口、韦根26输出，输出内容支持配置；
采用基于视频流的动态人脸检测、跟踪识别算法；
支持设备本地存储万人库，（a）云平台设备支持同时储存5万张人脸照片（小于400KB）、100万条识别记录（0.45KB）、2万张现场抓拍照片（b）局域网设备支持同时存储2万张人脸照片（照片按100KB计算）、1万条识别记录（含现场抓拍照片）；
人脸库为3000时，误识率万分之三的条件下，1：N识别准确率为99.7%；
识别速度快，（a）人脸跟踪与检测耗时20ms左右（b）人脸特征提取耗时200ms左右（c）活体检测人脸比对耗时0.2ms（1000人库，多次识别取平均值），0.5ms（10000人库，多次识别取平均值）；
支持陌生人检测，陌生人等级可配置；
支持人脸识别或陌生人检测时的现场照片保存；
支持公网、局域网使用部署方式；
支持HTTP方式接口对接；
支持屏幕显示内容配置；
支持识别距离配置。
产品规格表
深圳多奥人脸识别一体化终端
产品型号 DARL-SB-QLRW
屏幕 尺寸 7英寸，全视角，170°IPS液晶屏
分辨率 1024×600
摄像机 类型 RGB 红外
分辨率 200W像素 200W像素
光圈 F2.4 F2.4
焦距 5.75mm 5.75mm
白平衡 自动 自动
宽动态 支持 支持
垂直广角
水平广角
核心参数 CPU 4核，1.8 GHz
存储容量 内存2G，储存8G
配件 补光灯 红外、LED补光灯
读卡模块 IC读卡器（需定制）
网络模块 支持有线、无线（2.4GWi-Fi）、无线（4G网卡，USB外接）
接口 音频 1路音频输出（line out）
视频 HDMI2.0 Type-A接口 1个
USB接口 USB2.0 Type-A接口 1个
串行通讯接口 RS232串口，2.5mm接线端子4P
继电器输出 2.5mm接线端子3P
韦根接口 2.5mm接线端子2P，支持韦根26
复位接口 设备背面RESET小孔
有线网络接口 2.5mm接线端子4P
功能 人脸检测 同时支持检测跟踪5个人
1：N人脸识别 万分之三误识率条件下，99.7%准确率
陌生人检测 支持
识别距离配置 支持
UI界面配置 支持
设备远程升级 支持
部署方式 支持公网、局域网使用
常规参数 防护等级 IP42，一定的防尘防水功能
电源 DC12V（±10%）
工作温度 -10℃～60℃（可选配恒温器）
工作湿度 10%～90 %
功耗 10W MAX

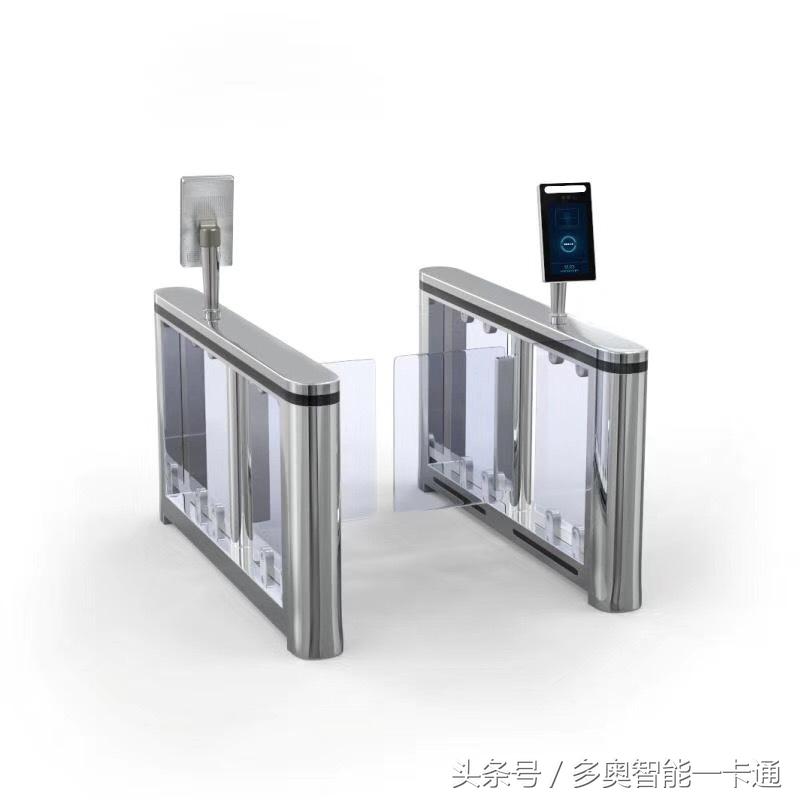

安装方式 闸机支架安装
设备尺寸 21.7cm*12cm*2.4cm
重量 ≈2kg
外形尺寸（mm）
安装说明

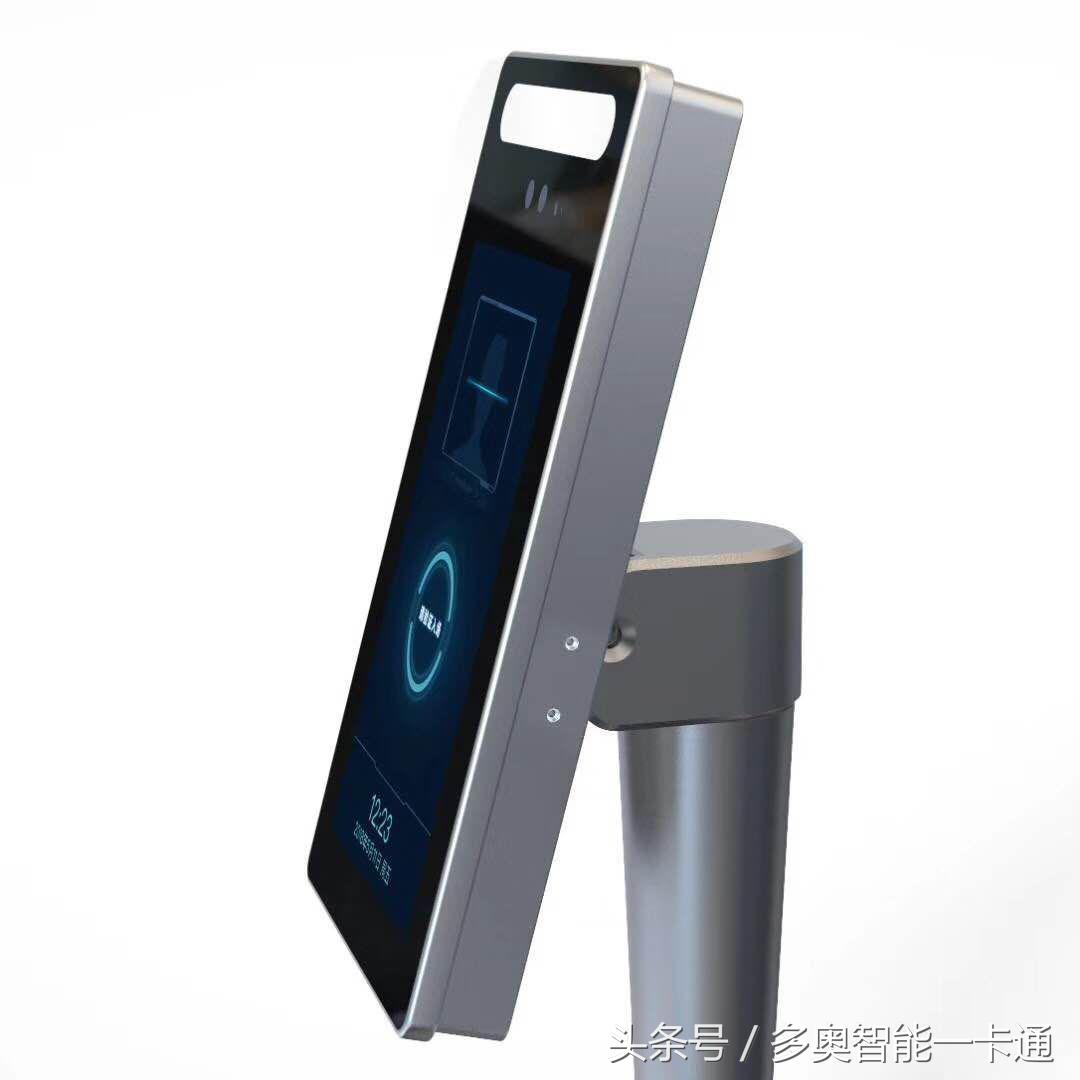

机身及立柱示意图如下图所示。
①根据安装现场的需求，在闸机上的空间位置，一般中间或前侧，开一个直径35mm的孔，如图所示，为建议开孔位置。
注意：开孔位置应根据实际应用场景和闸机类型，50cm仅为参考值。
②拧下立柱最下方的固定螺母，将线缆从螺母穿出，取下螺母，如图所示。
注意：a）此时不要连接网线、电源线等，避免安装麻烦。
b）4根线缆无法一次性从螺母穿出，请依次穿出，如图所示。
③将立柱及线缆自上而下插入闸机开孔处，如图所示。
④在闸机下方，将线缆接口依次穿过螺母，将螺母对准螺纹拧紧，如图所示。
⑤连接电源、网线，屏幕画面启动。
⑥调节支架角度，达到最好的识别人脸角度及识别身高范围，如图所示。

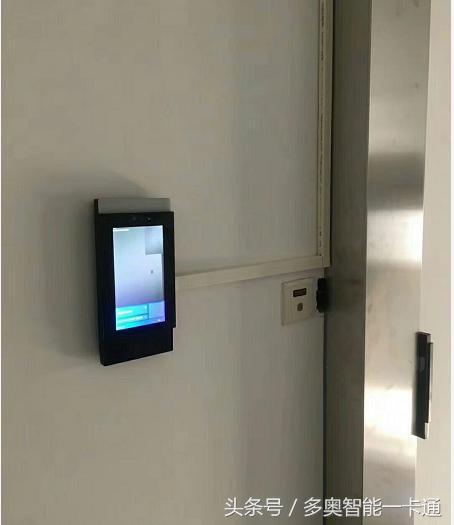

门禁安装
闸机线头如图所示，绿色为门禁接口NO、COM。其他接线见外观部分指示说明。
一、磁力门接线
1.1磁力门系统安装示意图
1.2磁力门触摸式开关接线示意图
1.3磁力门机械式开关接线示意图
二、自动感应门接线
2.1自动感应门系统安装示意图
2.2自动门感应头开关接线示意图
三、安装注意事项
1、触摸开关面板内部的线缆需要尽量远离面板背面的中心区域。
2、实际布线时，若主机的12V供电线未采用“专用电源延长线”且距离较长，导致线缆等效电阻过大，则容易出现终端电压不足（≤11V）、主机反复重启、死机等异常现象。电压测量接线方如图所示。
1、设备自带电源适配器如图所示，总长1米，其中电源线40cm（低压电线），供电线40cm（高压电线）。
电源线（弱电部分）延长不可超过2米，否则会导致设备主机端电压供电不足，出现反复重启、死机等异常现象。若电源距离设备较远，可延长电源线（强电部分）。
若使用其他适配器，如9V、1A，电压不足、电流过小都会导致设备反复重启。
使用的线缆不可太细（如网线细线），建议并联多股相同的线缆或使用铜芯加粗的线缆，确保电压＞11V。
注意：若使用网线，延长线用4股网线做正极，4股做负极。
若不清楚如何延长，请联系多奥更换“专用电源延长线”。
