最近充电头网拿到了一款定时数显数据线产品，这款数据线可以实时观察充电过程中的电压以及电流，对于想要知道充电过程中充电器和充电设备握手哪种充电协议和处于哪个电压档位的用户来说，这款数据线都能达到想要的效果，此外它还具有定时充电功能，可以通过设定充电时长达到过充保护作用。下面我们就对这款数据线进行拆解，看看其做工如何。
一、定时数显数据线外观

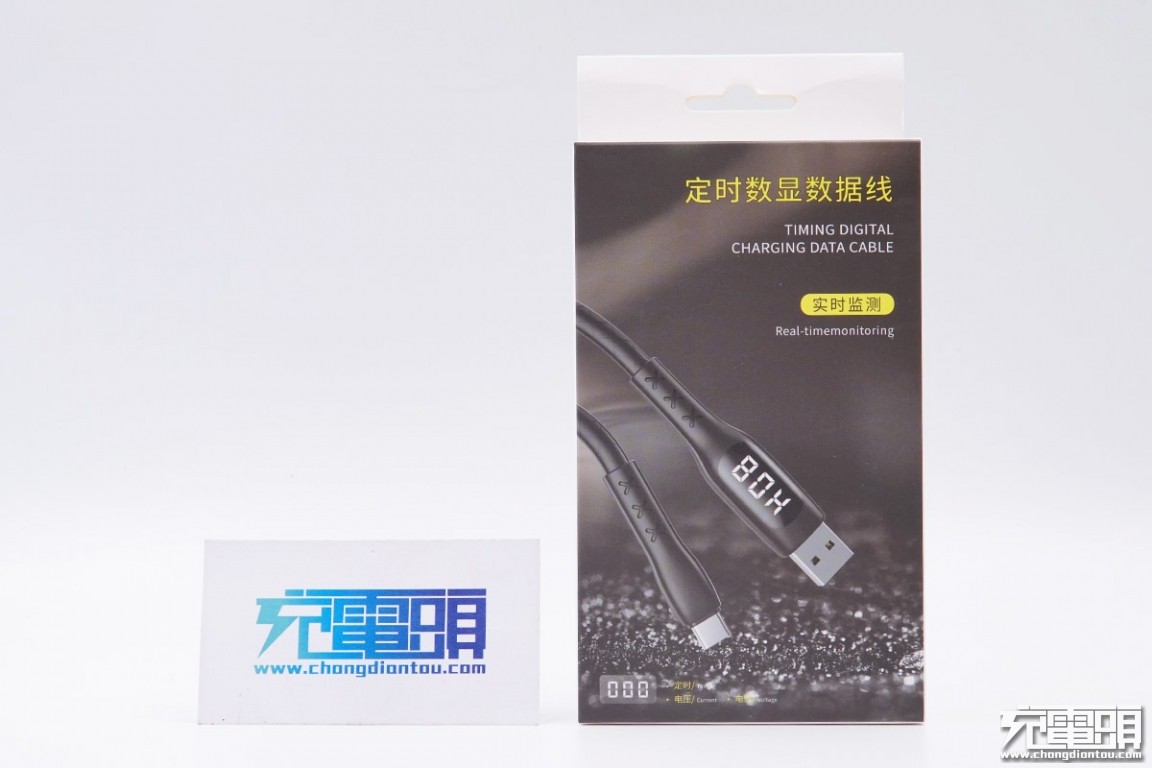

包装盒上端带有挂钩设计，方便产品展卖，正面印有产品外观图、名称——定时数显数据线等信息。
背面印有产品简图和参数信息产品名称：定时数显数据线功能结构：充电/传输/定时/屏显产品材料：优质TPE阻燃材料适应电流：2.4A Max定时时长：1*10h产品长度：1.2m产品颜色：黑色

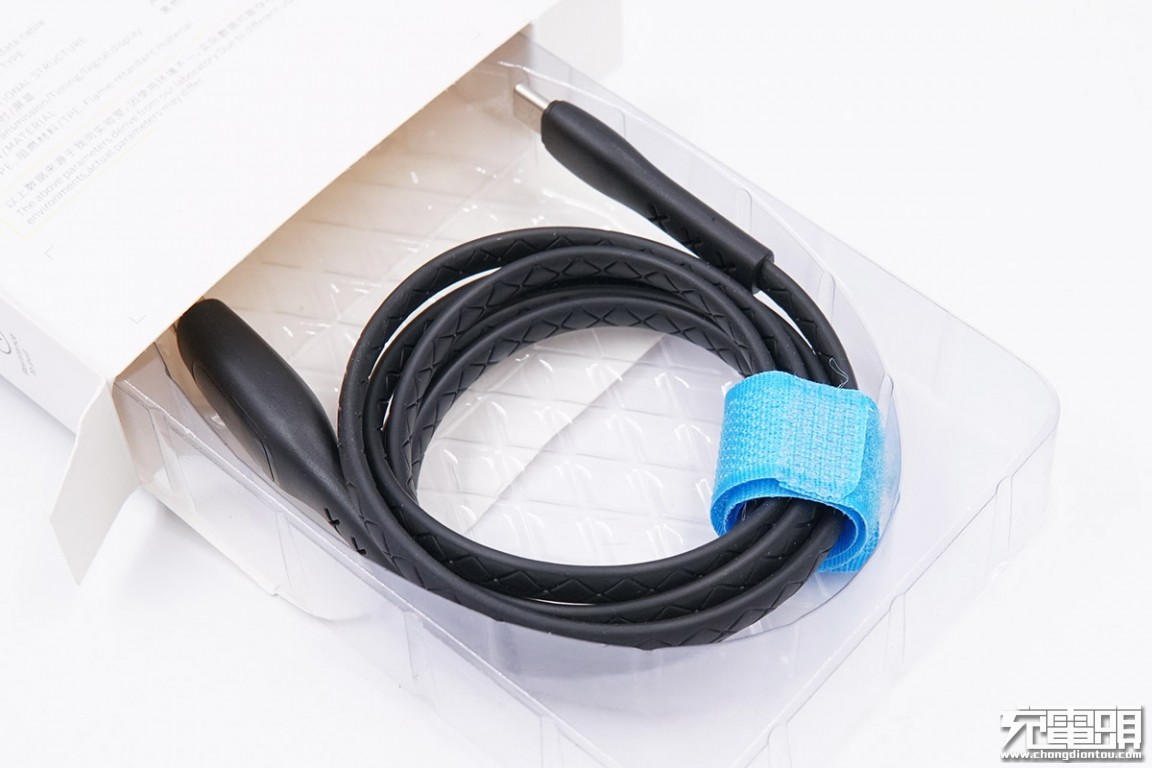

打开包装，数据线放置在塑料盒里。
这款定时数显数据线使用蓝*魔色**术扎带*绑捆**整理，整体为黑色，线身扁平设计，采用优质TPE材质使得产品柔软有韧性，结实耐用。

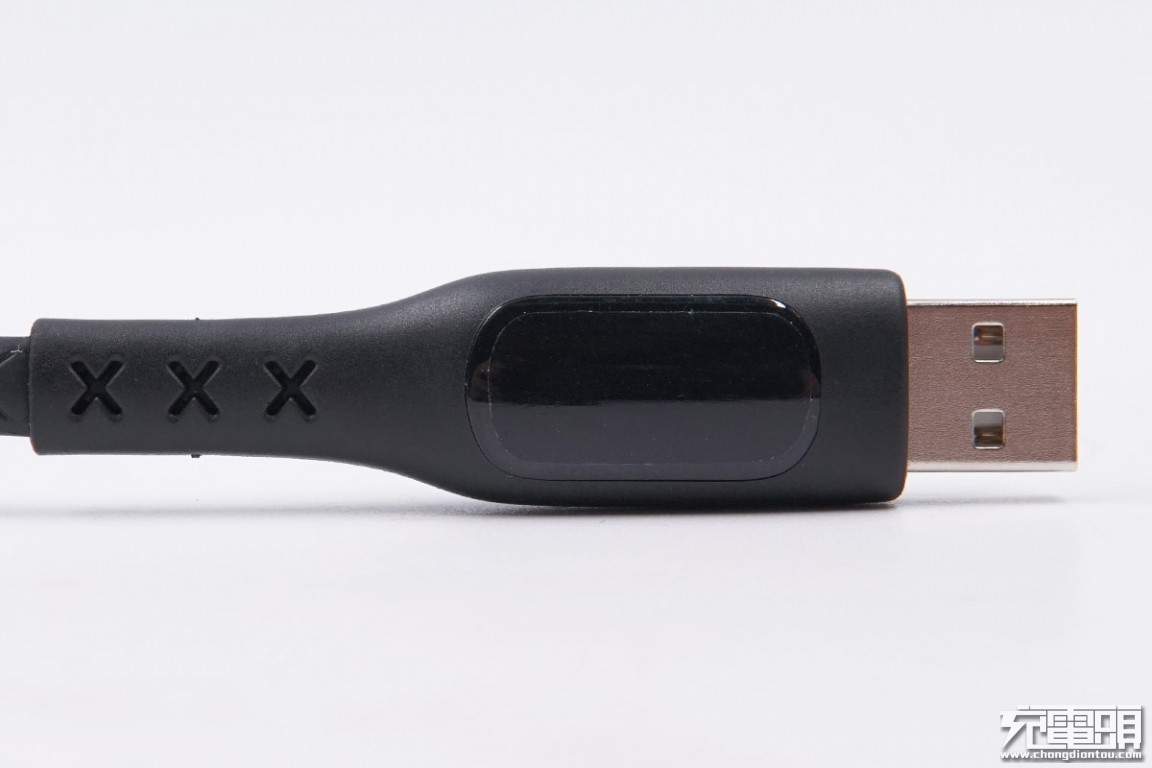

USB-A插头上配有一个LED实时显示屏，可以随时观察充电的电压电流。

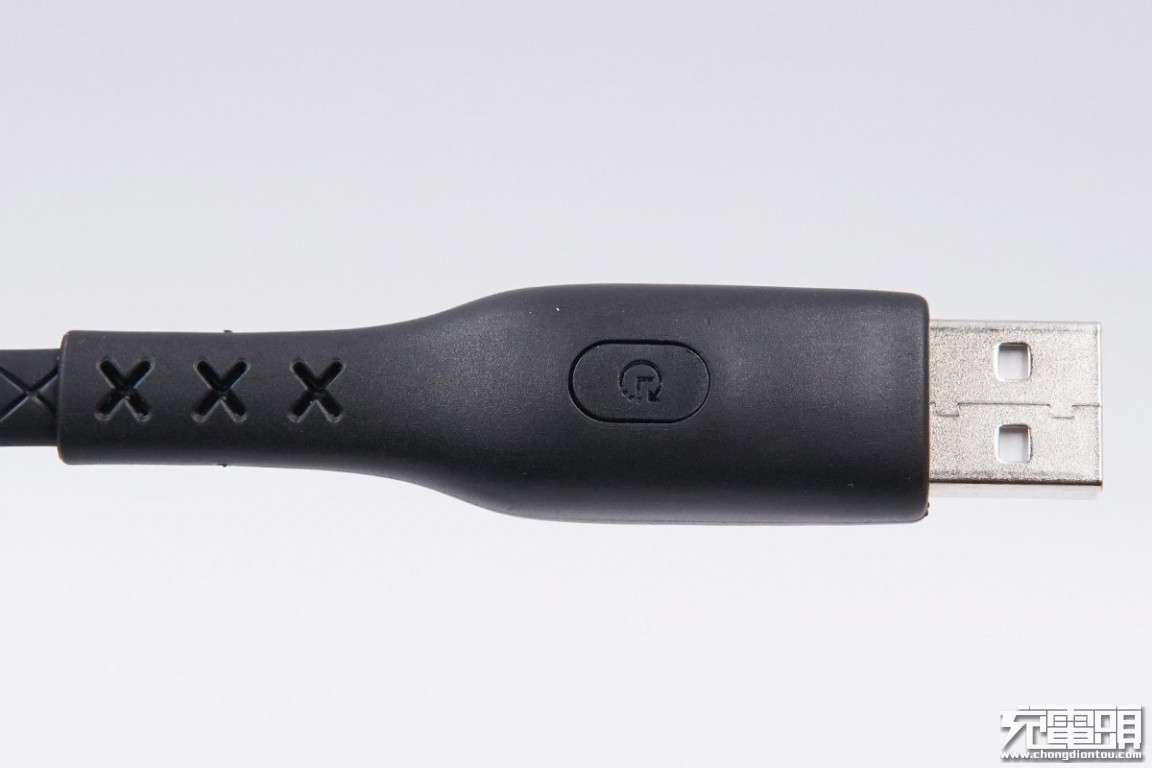

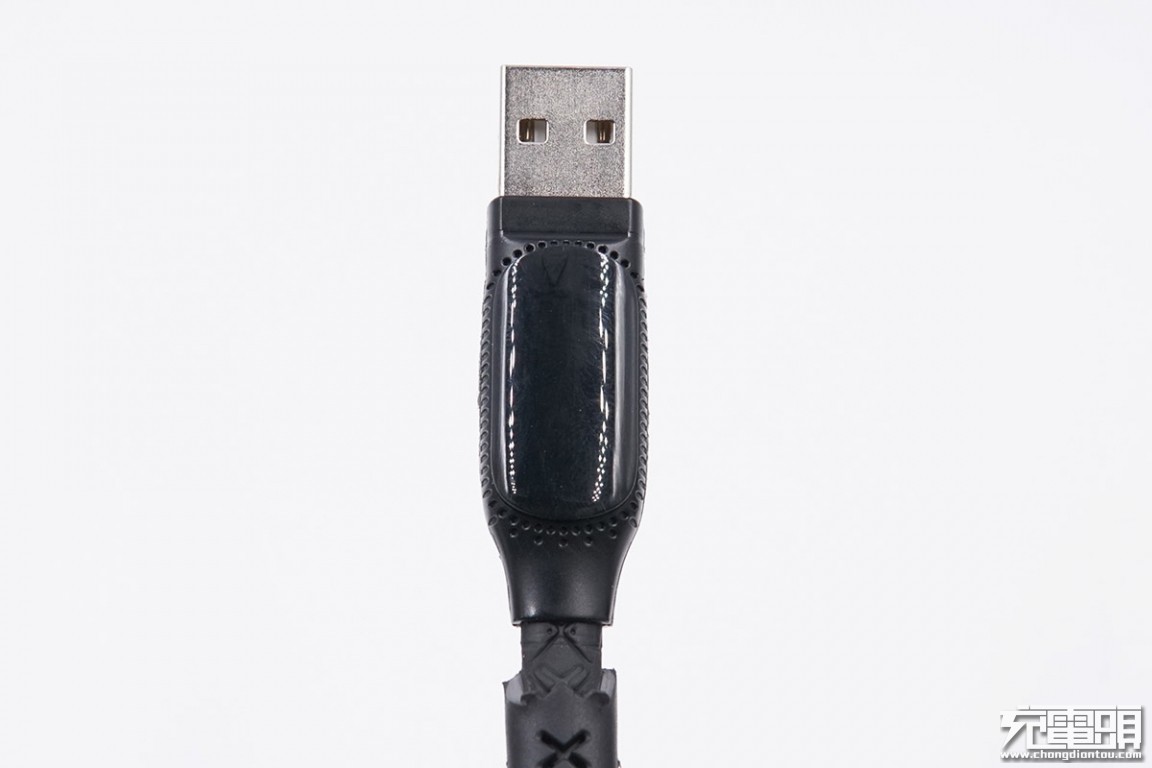

另一面有一个时长设置按键，通过这个按键可进行充电定时，防止过充。

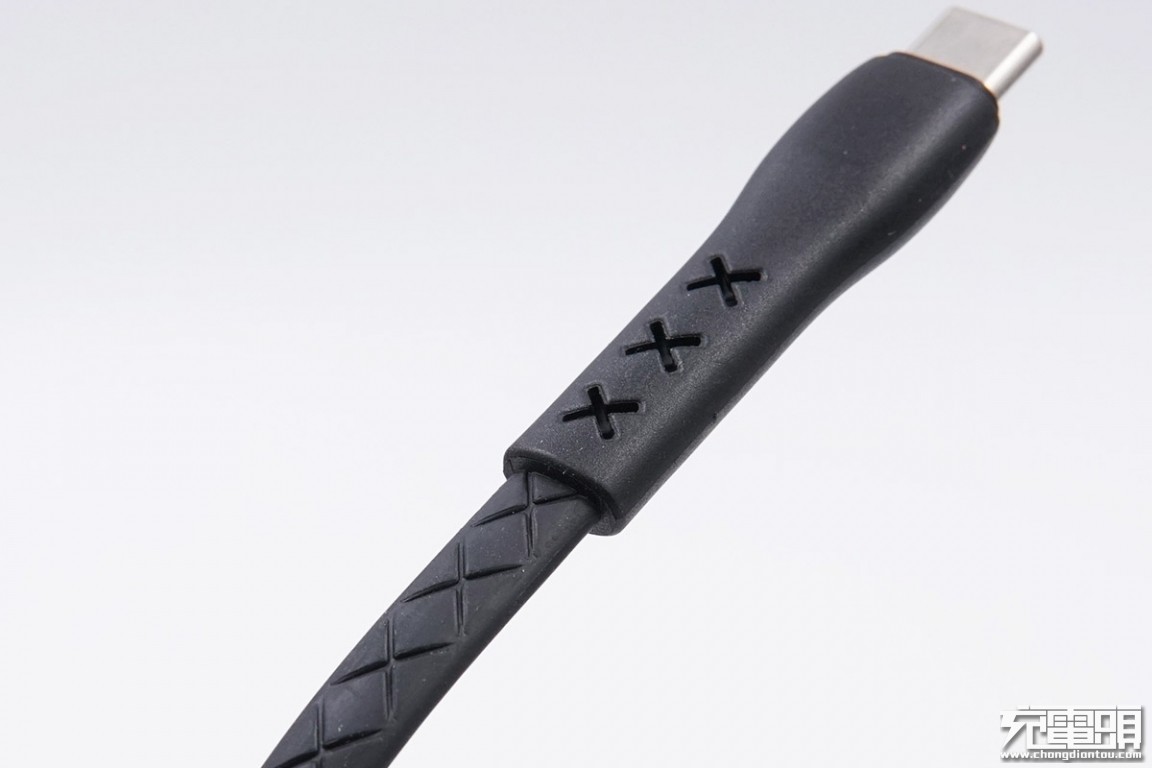

线缆在线身与线头连接处对网尾进行加长处理，并且是优质TPE软胶网尾，使其具有更强的保护性。

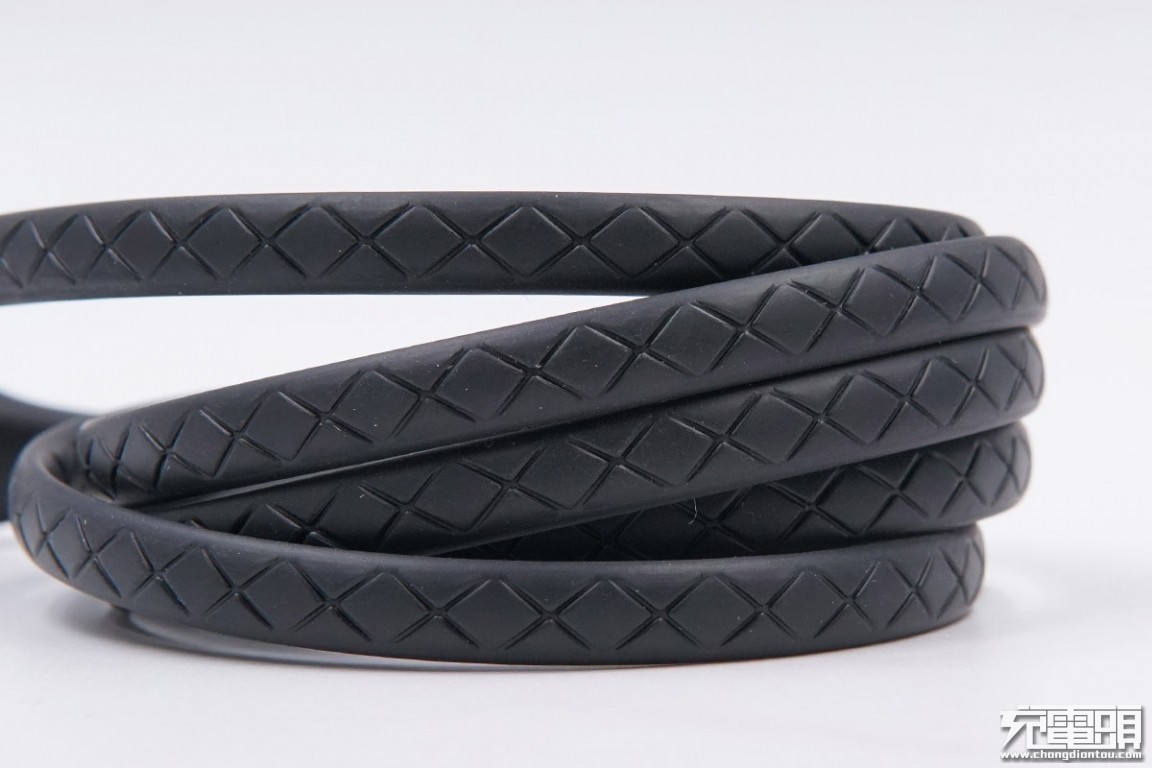

线身扁平设计，而且在外皮上设计有X字型凹槽，具有一定装饰效果同时很有特点。

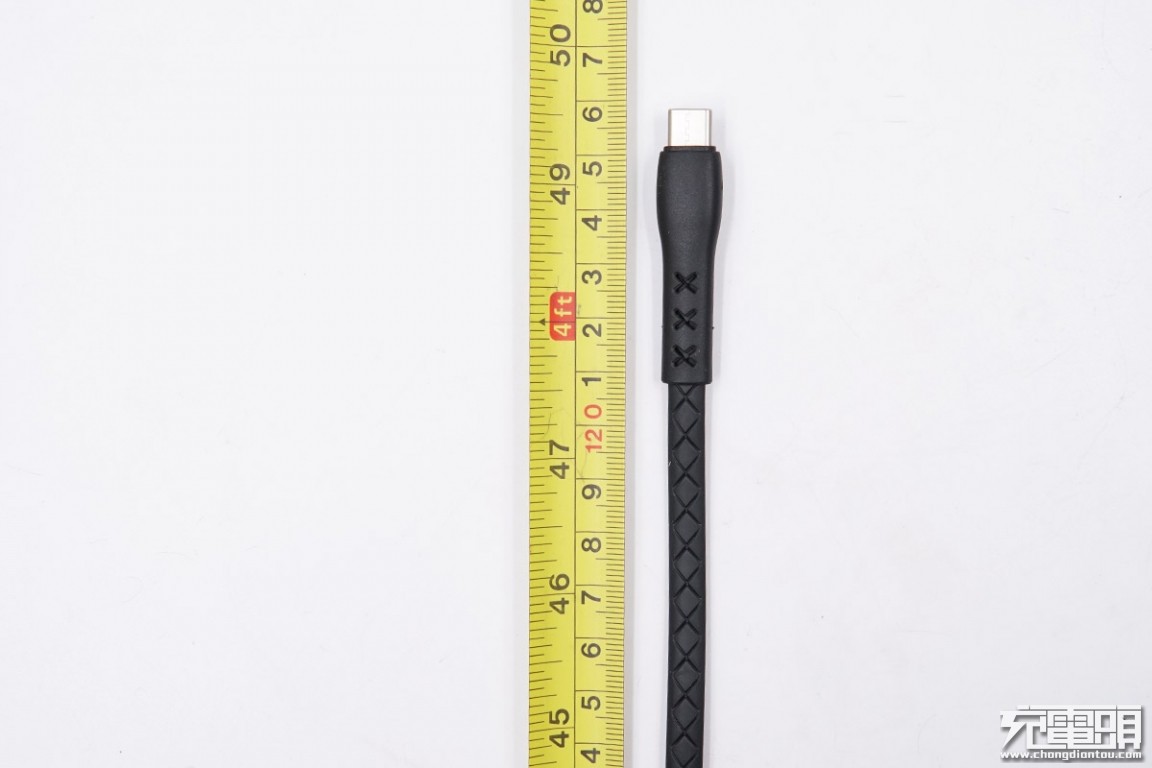

使用卷尺实测数据线线长126cm，适用于大部分使用场景。

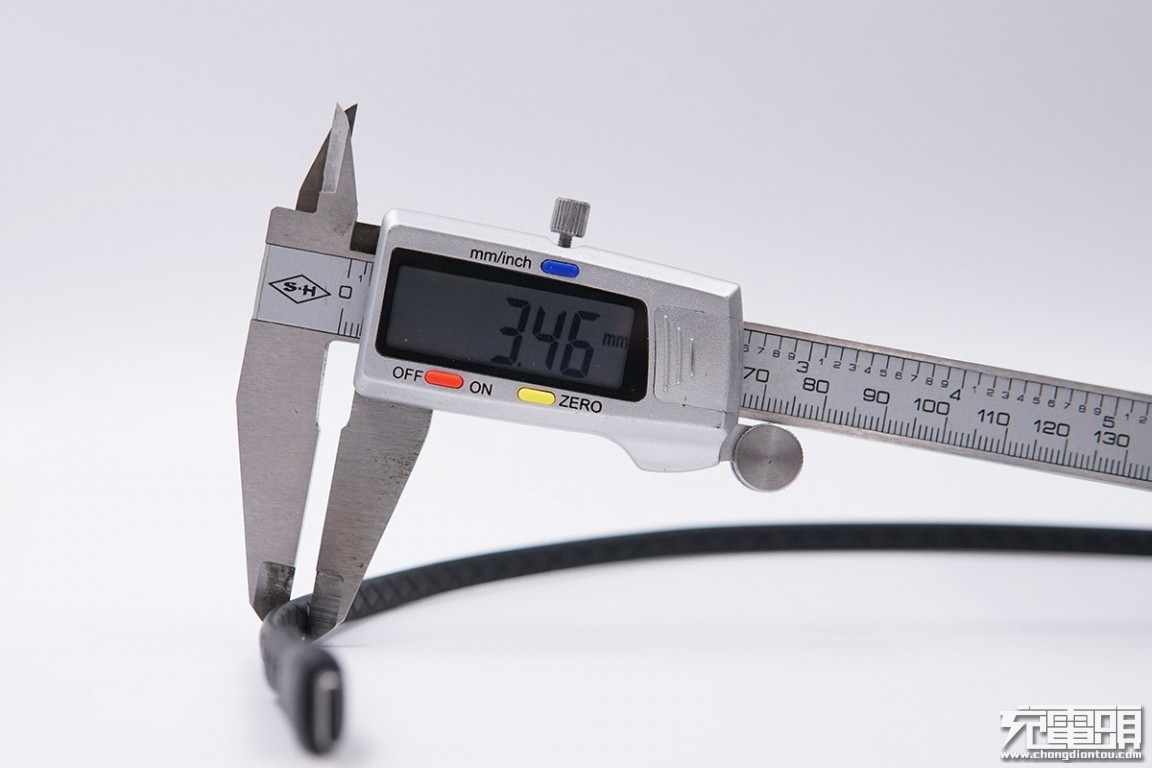

使用游标卡尺实测数据线线身厚度3.46mm。
通过按键设置充电时长为5小时，时间一到自动断电，防止过充伤机。

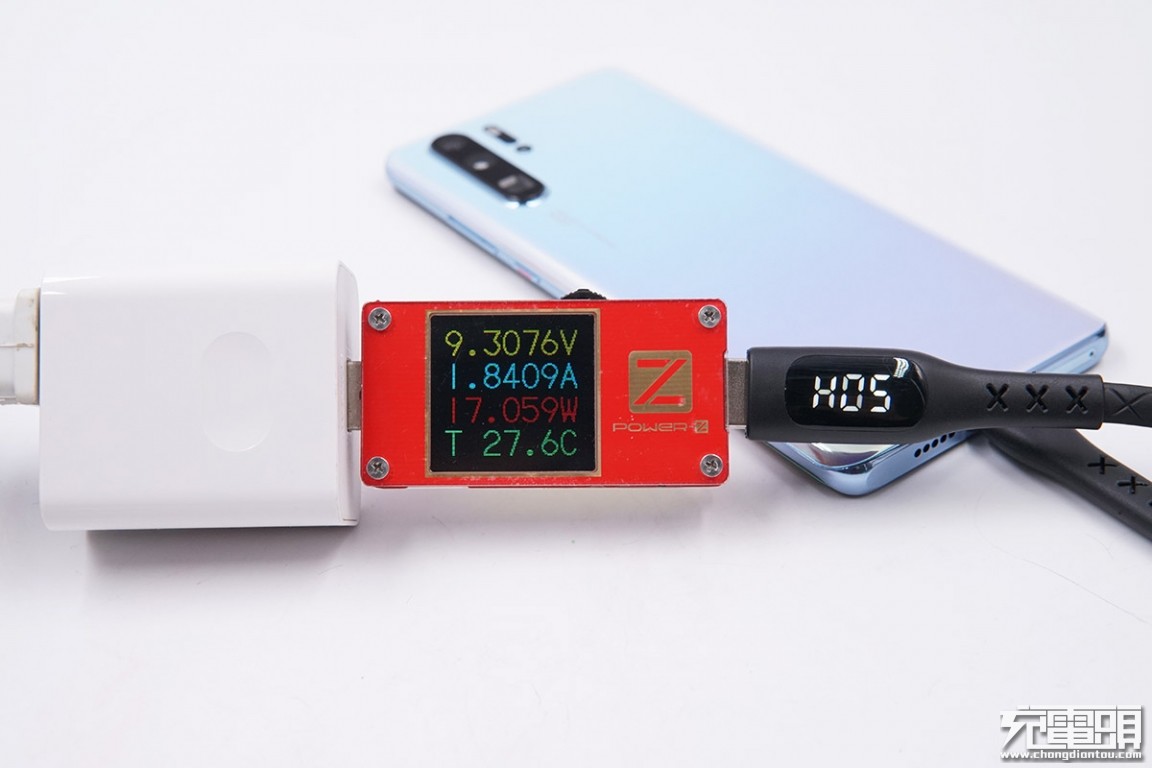

使用POWER-Z KT001检测充电的实时充电电压和电流，并和数据线显示屏上显示的实时电压电流进行比较，KT001屏幕上显示电压为9.32V，数据线显示屏上显示电压为9.38V，两者相差甚微。
KT001屏幕上显示充电电流约为1.85A，数据线显示屏上显示充电电流约为1.7A，两者相差也很小。
二、定时数显数据线拆解

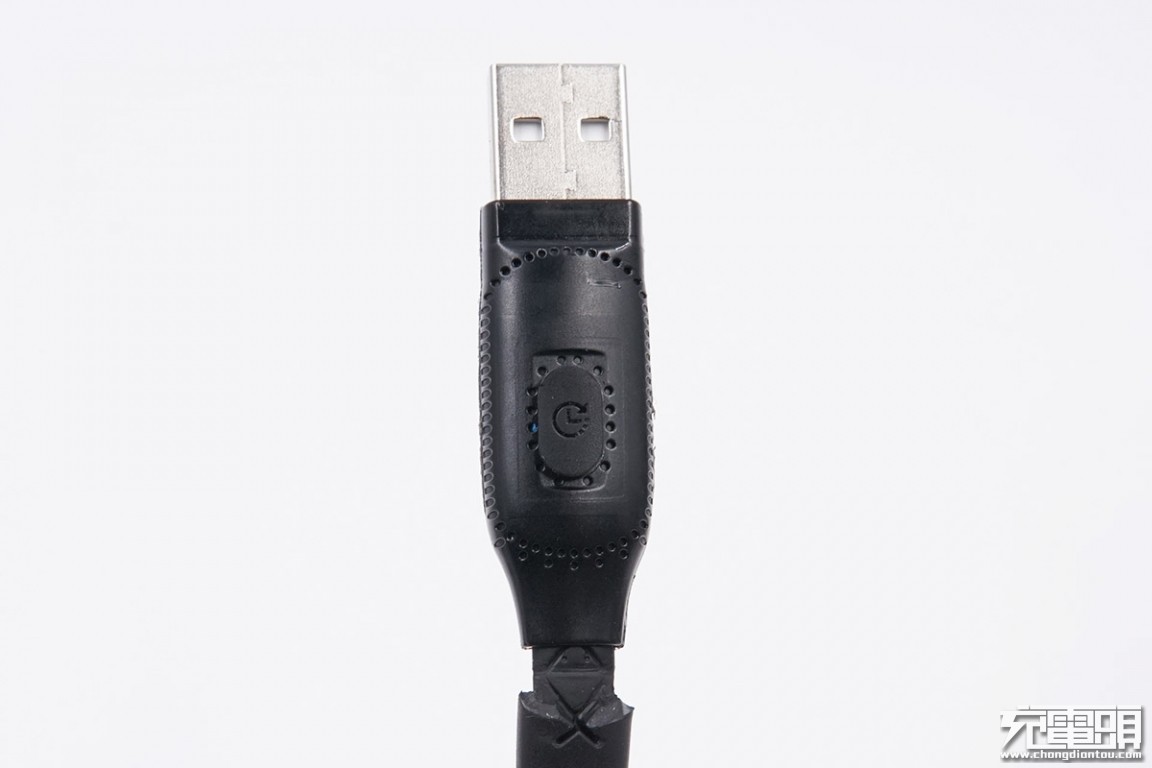

割开外部TPE软塑料外皮，里面使用硬塑料壳进行封装，硬塑料壳边缘布满小凹槽封装固定，可见固定的紧密。
另一面同样有很多小凹槽固定设计。
拆开硬塑料外壳，正面PCB板上焊接LED显示屏，USB-A公头与PCB板焊接处焊点饱满。

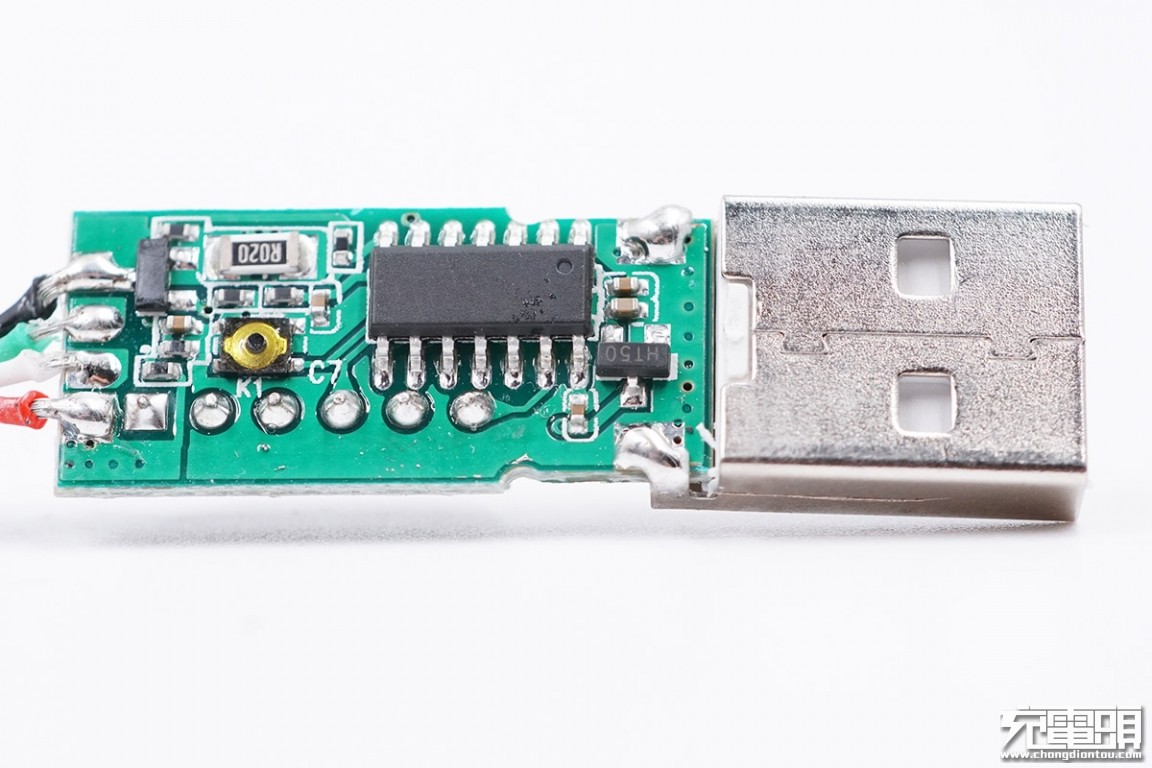

PCB板背面焊接一颗无标单片机，用于读取电压电流信息并驱动数码管显示；旁边是一颗5V稳压管，按键旁还有一颗MOS管用于关闭输出。

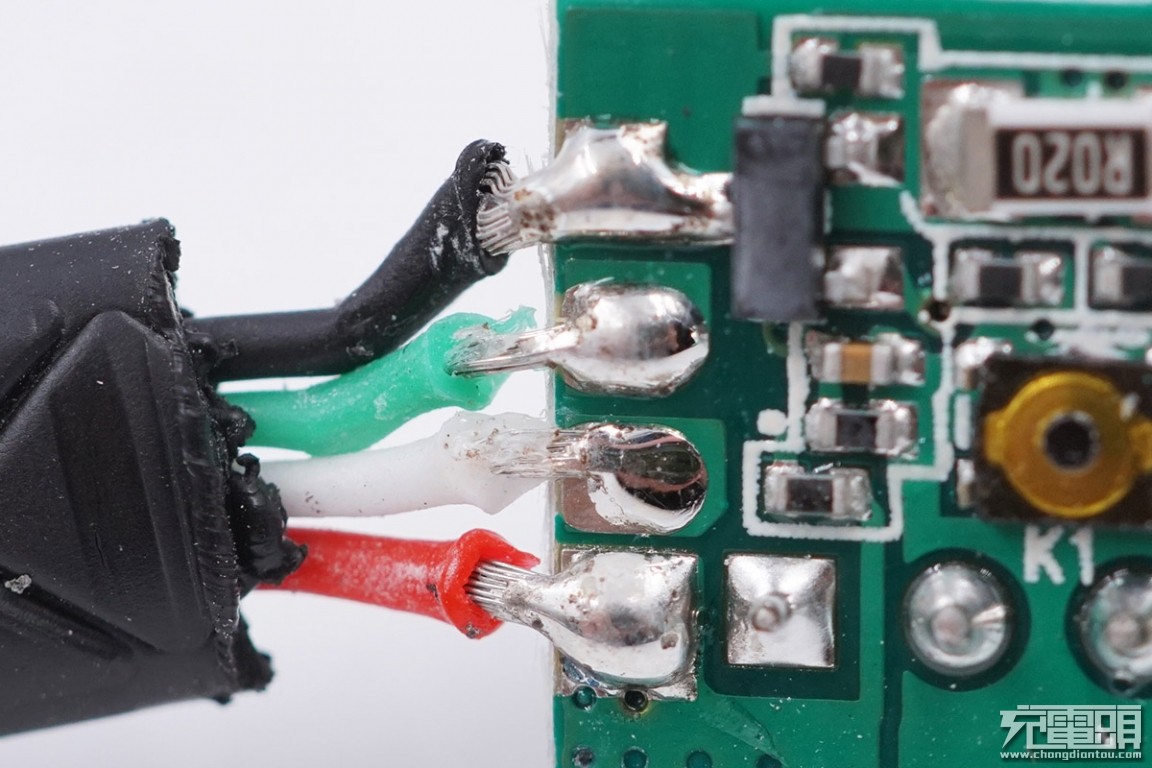

线芯焊接处特写，镀锡线焊点饱满，做工扎实。

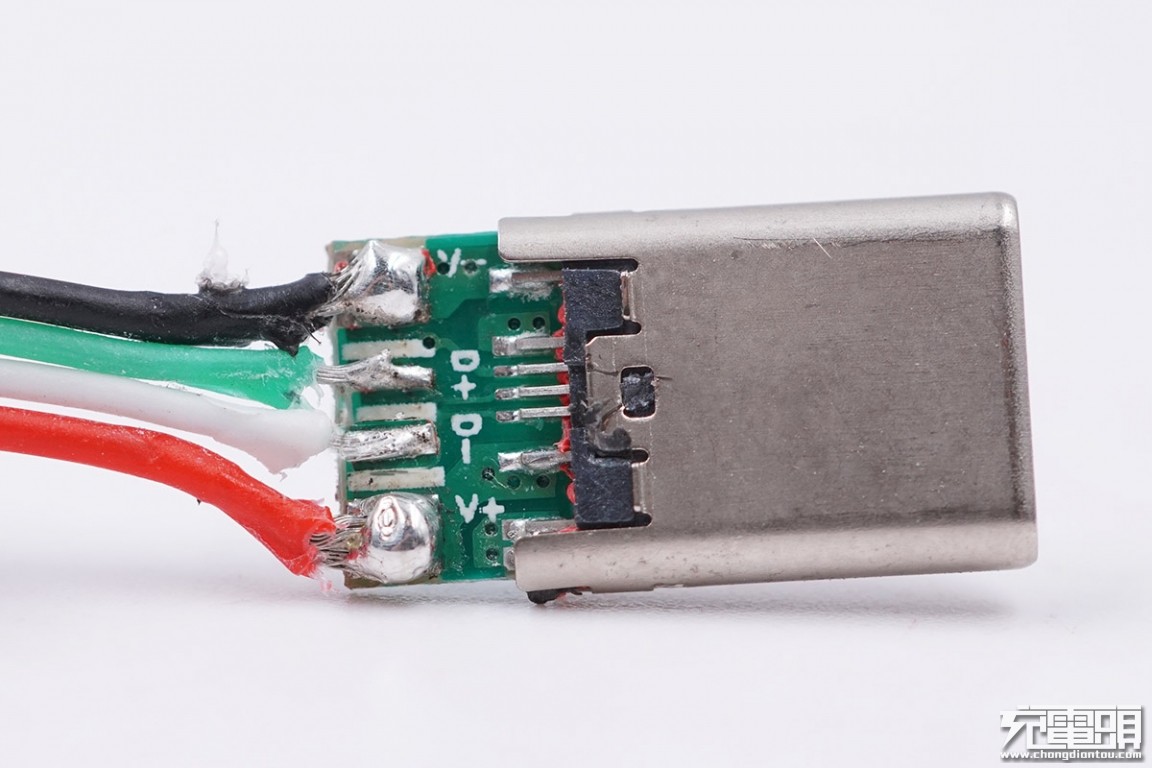

另一端拆开外壳，线芯焊接得同样很牢固。
再来看一下线身情况，斜着切开一个横截面，四根线芯相互之间有进行隔离，而且可以很容易看出每根线芯的线径大小。

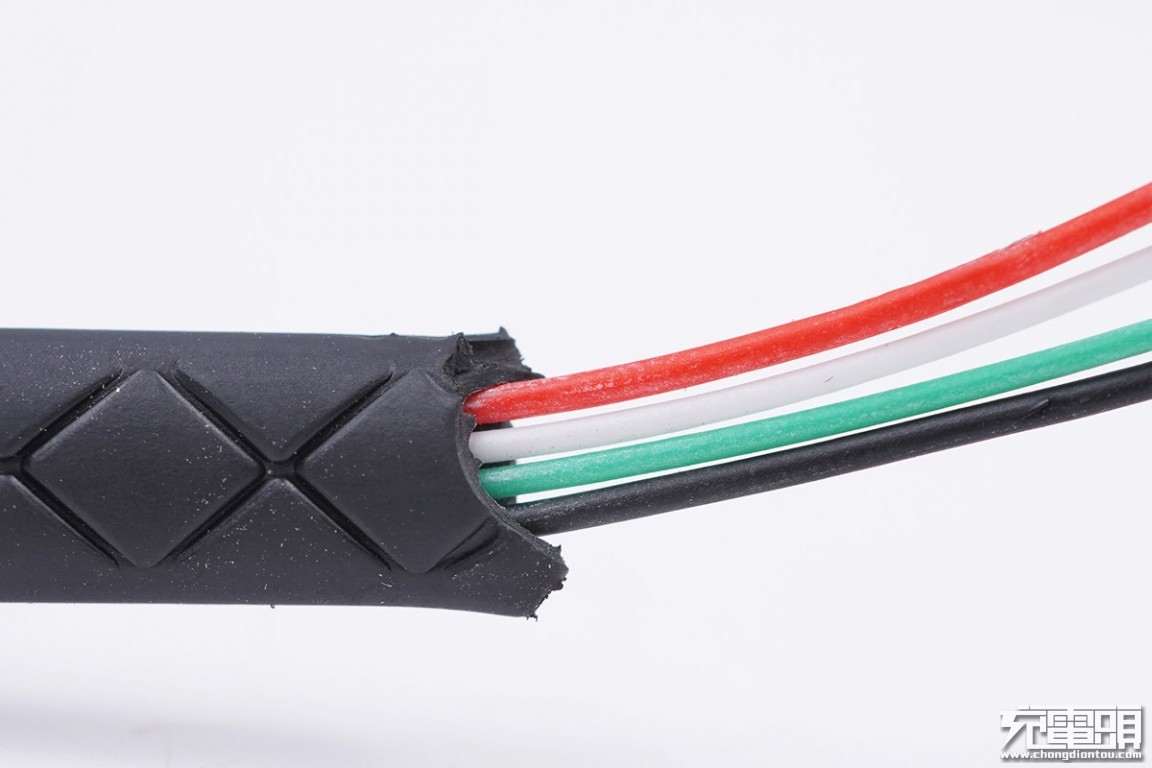

清理掉一部分塑料外皮，红白绿黑四根线芯依次排开，线芯与线芯之间有小小的间隔距离。

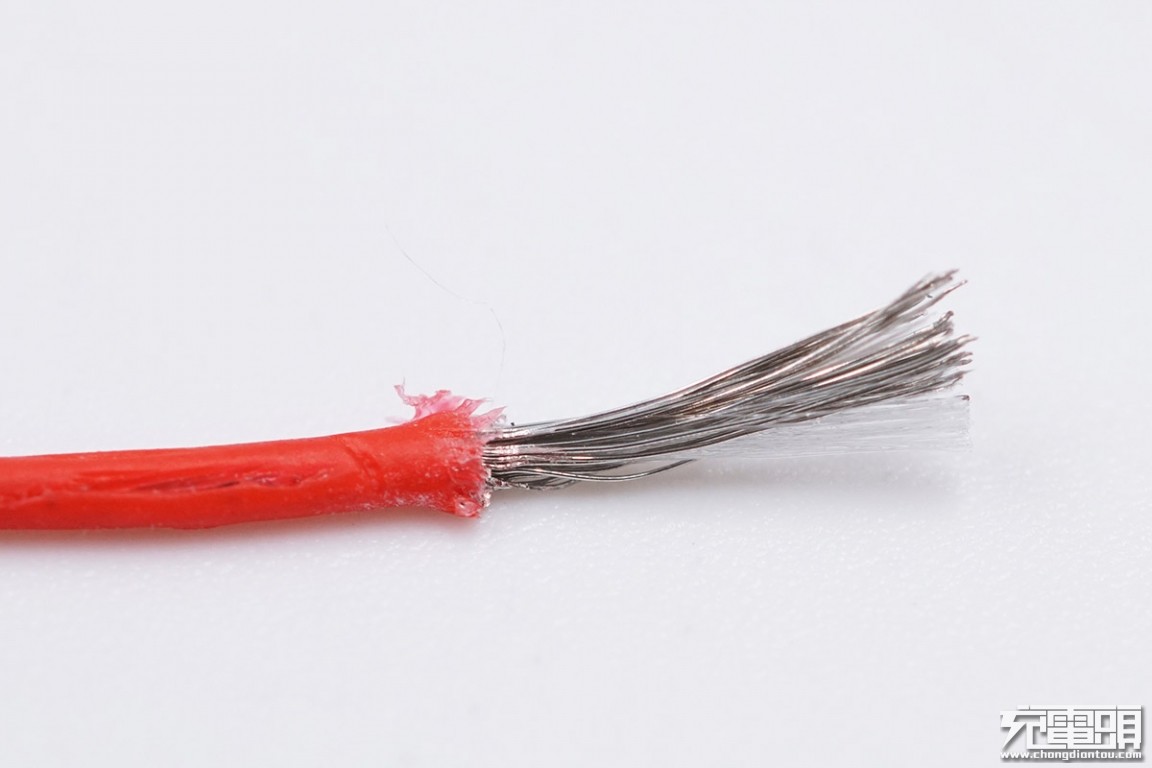

我们将四根线芯的塑料外皮割掉，发现每根线芯内部除了镀锡铜线外，还都配有一根抗拉纤维，红黑正负极导线加粗设计。
白色线芯特写。

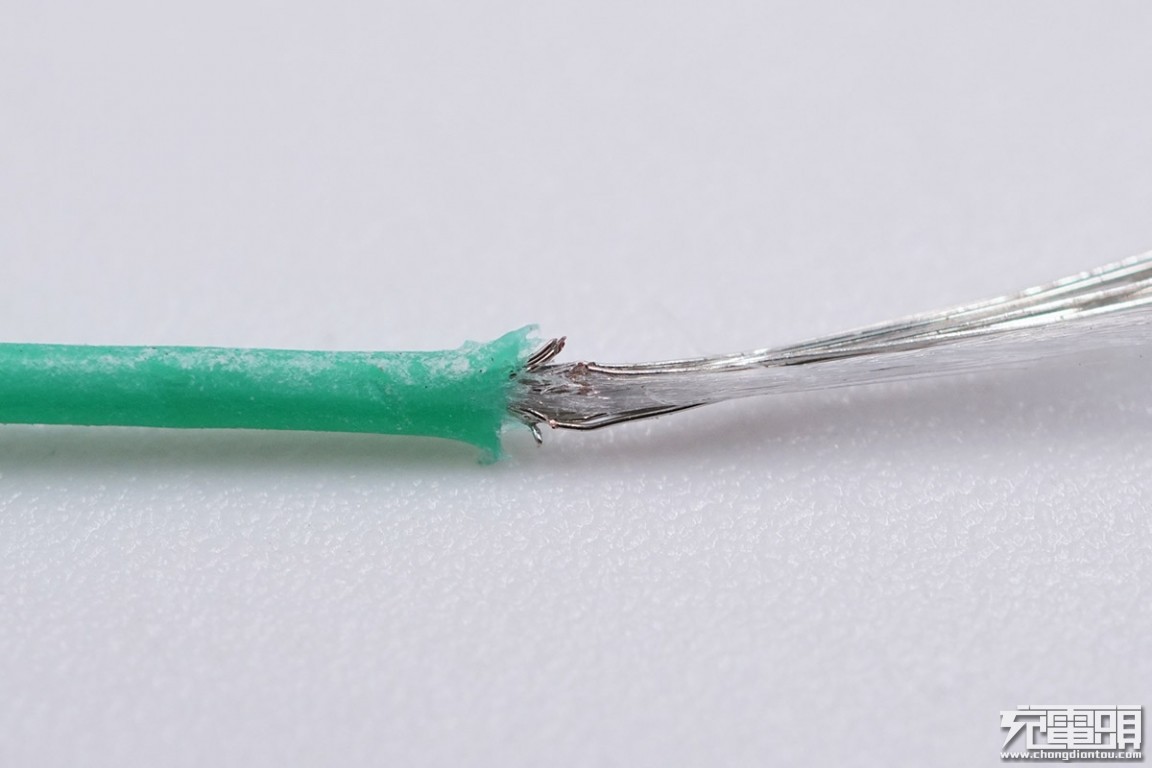

绿色线芯特写。

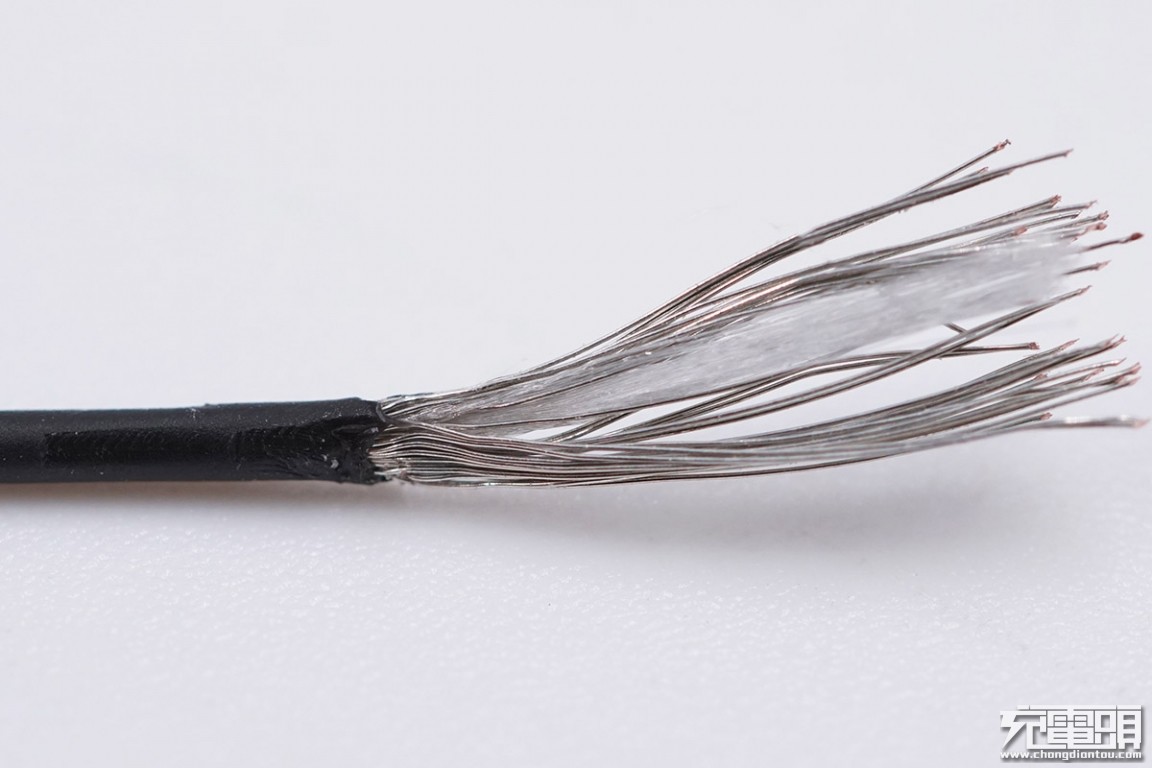

黑色线芯特写。

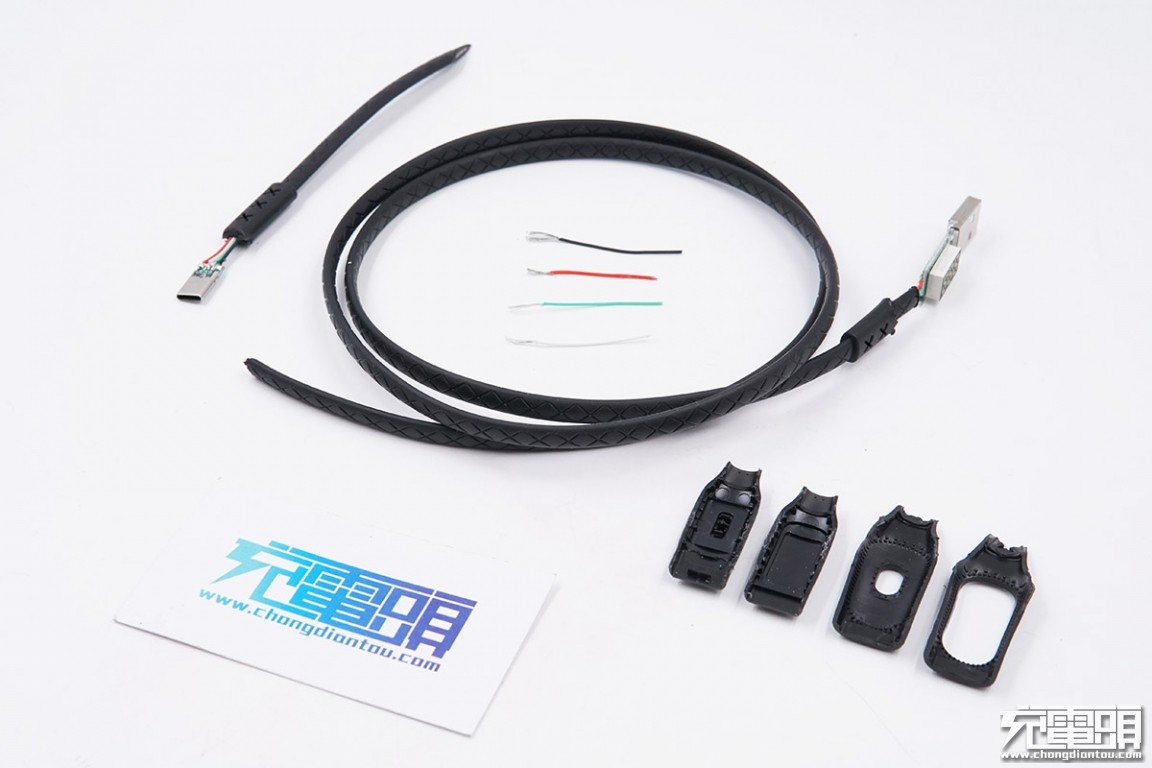

全部拆解完毕，来张全家福
充电头网拆解总结
这款USB-A to USB-C定时数显数据线长约1.2m，线身扁平设计，整体采用优质TPE材质使得产品柔软有韧性，结实耐用；网尾位置加长处理，保护性很强；充电头网通过拆解发现，数据线公头处进行双重封装保护，线芯与PCB板焊接牢固焊点饱满；每根线芯内置抗拉纤维，配上韧性十足的TPE外皮，整根线缆的抗拉性能也很不错。
