一、继电器的定义
1、继电器的定义
继电器:当输入量(或激励量)满足某些规定的条件是能在一个或多个电器输出电路中产生跃变的一种器件
2、继电器的继电特性
继电器输出入量和输出量之间在整个变化过程中的相互关系成为继电器的继电特征或控制特征.用x表示输入回路量,y表示输出回路的输出量,如图1所示.当输出量x 连续变化到一定量xa时,输出量y发生跃变,有0增加到ya值,则是输入量继续增加,是输出保持不变.相反,当减少到xb是,y又突然由ya减少到0.xa被称为继电器的动作值,xb被称为继电器的释放值,ya即是继电器的负载.

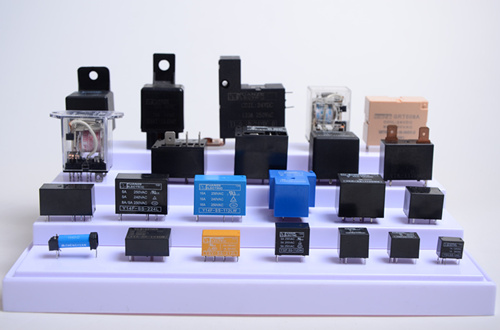

二、继电器的分类
1、按继电器的工作原理或结构特征分类
（1）电磁继电器：利用输入电路内点路在电磁铁铁芯与衔铁间产生的吸力作用而工作的一种电气继电器。
直流电磁继电器：输入电路中的控制电流为直流的电磁继电器。
交流电磁继电器：输入电路中的控制电流为交流的电磁继电器。
磁保持继电器：利用永久磁铁或具有很高剩磁特性的铁芯，是电磁继电器的衔铁在其线圈断点后仍能保持在线圈通电时的位置上的继电器。
（2）固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。
（3）温度继电器：当外界温度达到给定值时而动作的继电器。
（4）舌簧继电器：利用密封在管内，具有触电*片簧**和衔铁磁路双重作用的舌簧的动作来开,闭或转换线路的继电器。
干簧继电器：舌簧管内的介质的介质为真空，空气或某种惰性气体，即具有干式触点的舌簧继电器。
湿簧继电器：舌*片簧**和触电均密封在管内，并通过管底水银槽中水银的毛细作用，而使水银膜湿润触点的舌簧继电器。
剩簧继电器：由剩簧管或有干簧关于一个或多个剩磁零件组成的自保持干簧继电器。
舌簧管：同理舌簧管有干簧管,湿簧管,剩簧管三种类型。
（5）时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。
电磁时间继电器：当线圈加上信号后，通过减缓电磁铁的磁场变化而后的延时的时间继电器。
电子时间继电器：由分立元件组成的电子延时线路所构成的时间继电器，或由固体延时线路构成的时间继电器。
混合式时间继电器：由电子或固体延时线路和电磁继电器组合构成的时间继电器。
（6）高频继电器：用于切换高频,射频线路而具有最小损耗的继电器。
（7）极化继电器：有极化磁场与控制电流通过控制线圈所产生的磁场综合作用而动作的继电器。继电器的动作方向取决于控制线圈中流过的的电流方向。
二位置极化继电器：继电器线圈通电时，衔铁按线圈电流方向被吸向左边或右边的位置，线圈断电后，衔铁不返回。
二位置偏倚计划继电器：继电器线圈断电时，衔铁恒靠在一边；线圈通电时，衔铁被吸向另一边。
三位置极化继电器：继电器线圈通电时，衔铁按线圈电流方向被吸向左边或右边的位置；线圈断电后，总是返回到中间位置。
（8）其他类型的继电器：如光继电器, 声继 电器,热继电器,仪表式继电器,霍尔效应继电器,差动继电器等。

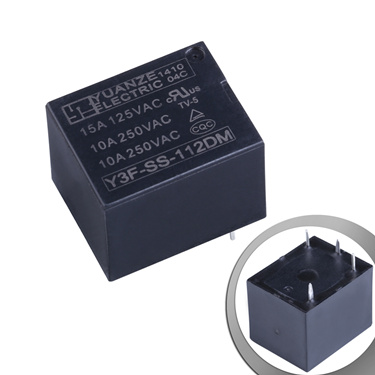

2、按继电器的外形尺寸分类
表1继电器外形尺寸分类
| 名称 | 定义 |
| 微型继电器 | 最长边尺寸不大于10mm的继电器 |
| 超小型微型继电器 | 最长边尺寸大于10mm，但不大于25mm的继电器 |
| 小型微型继电器 | 最长边尺寸大于25mm，但不大于50mm的继电器 |
注：对于密封或封闭式继电器，外形尺寸为继电器本体三个相互垂直方向的最大尺寸，不包括安装件，引出端，压筋，压边，翻边和密封焊点的尺寸。
3、按继电器的负载分类
表2 继电器触点负载分类
| 名 称 | 定 义 |
| 微功率继电器 | 当触点开路电压为直流28V时，触点额定负载电流（阻性）为0.1A;0.2A的继电器 |
| 弱功率继电器 | 当触点开路电压为直流28V时，触点额定负载电流（阻性）为0.5A;1A的继电器 |
| *功中**率继电器 | 当触点开路电压为直流28V时，触点额定负载电流（阻性）为2A;5A的继电器 |
| 大功率继电器 | 当触点开路电压为直流28V时，触点额定负载电流（阻性）为10A;15A；20A;25A;40A……的继电器 |
4、按继电器的防护特征分类
表3 继电器防护特征分类
| 名 称 | 定 义 |
| 密封继电器 | 采用焊接或其它方法，将触点和线圈等密封在罩子内，与围介质相隔离，其泄漏率较低的继电器 |
| 封闭式继电器 | 用罩壳将触点和线圈等密封（非密封）加以防护的继电器 |
| 敞开式继电器 | 不用防护罩来保护触电和线圈等的继电器 |
三、继电器的命名
电子设备用继电器基本型号组成见表4至8。
表4 继电器的基本型号
| 序号 | 名 称 | 基 本 型 号 | ||||
| 第一部分 | 第二部分 | 第三部分 | 第四部分 | 第五部分 | ||
| 主 体 | 外形符号 | 短划线 | 序号 | 防护特征 | ||
| 1 | 直流电磁继电器 | - | - | - | - | - |
| 1 | 微功率 | JW(继微) | ||||
| 1 | 弱功率 | JR(继弱) | ||||
| 1 | *功中**率 | JZ(继中) | ||||
| 1 | 大功率 | JQ(继强) | ||||
| 2 | 交流电磁继电器 | JL(继流) | W(微型) | M(密封) | ||
| 3 | 磁保持继电器 | JM(继脉) | C(超小型) | -------- | F(封闭) | |
| 4 | 混合式继电器 | 见注(3) | X(小型) | - | - | - |
| 5 | 固体继电器 | JG(继固) | - | - | - | - |
注意: (1)最长边尺寸大于50毫米的继电器无第二部分--外形符号,敞开使继电器无第五部分--防护特征符号;2)交直流两用的电磁继电器机采用二极管对线圈进行瞬态抑制或反向极性保护的直流电磁继电器均按直流电磁继电器类编制类型号。(3)混合式继电器的基本型号为组合的电磁继电器基本型号中的外形符号之后加标字母H（混）。
表5 极化继电器
| 序号 | 名 称 | 基 本 型 号 | |||
| 第一部分 | 第二部分 | 第三部分 | 第四部分 | ||
| 主 称 | 外形符号 | 段划线 | 序号 | ||
| 1 | 极化继电器 | JH(极化) | - | - | - |
| 1 | 二位置极化继电器 | W(微型) | 序号后加E | ||
| 2 | 二位置偏激极化继电器 | C(超微型) | --------- | - | |
| 1 | 偏右的 | X(小型) | - | 序号后加Y | |
| 1 | 偏左的 | - | 序号后加Z | ||
| 3 | 三位置极化继电器 | 序号后加S |
表6 时间继电器
| 序号 | 名 称 | 基 本 型 号 | |||
| 第一部分 | 第二部分 | 第三部分 | 第四部分 | ||
| 主称 | 段划线 | 序号 | 防护特征 | ||
| 1 | 电磁时间继电器 | JSC( 继时磁 ) | - | - | - |
| 2 | 电子时间继电器 | JSB( 继时半 ) | --------- | - | M( 密封 ) |
| 3 | 混合式时间继电器 | JSH( 继时混 ) | - | - | F( 封闭 ) |
表7 舌簧继电器
| 序号 | 名称 | 基 本 型 号 | |||
| 第一部分 | 第二部分 | 第三部分 | 第四部分 | ||
| 主称 | 段划线 | 序号 | 防护特征 | ||
| 1 | 干簧继电器 | JAG( 继簧干 ) | -------- | - | M( 密封 ) |
| 2 | 湿簧继电器 | JAS( 继簧湿 ) | |||
| 3 | 剩簧继电器 | JAT( 继簧剩 ) |
表8 舌簧管
| 序号 | 名 称 | 基 本 型 号 | ||
| 第一部分 | 第二部分 | 第三部分 | ||
| 主 称 | 段划线 | 序 号 | ||
| 1 | 干簧管 | GAG(管簧干) | -------- | - |
| 2 | 湿簧管 | GAS(管簧湿) |
