此图是用SolidWorks2015曲面建模，用KeyShot 8 渲染（上面两张图），原文件在2019年7月5日文件夹，如果画不出来可以*载下**作为参考。
建模步骤：
1.在上视基准面草绘样条曲线如下，两个端点的箭头都竖直几何关系。
2.在前视基准面上画样条曲线。
两个草图的关系，长度是相同的
3.还是在前视基准面上画样条曲线。

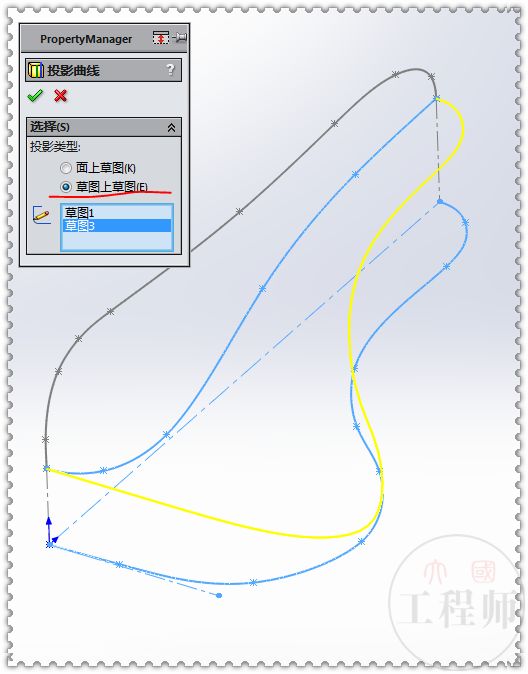

4.投影曲线——草图上草图：选草图1和草图3 。

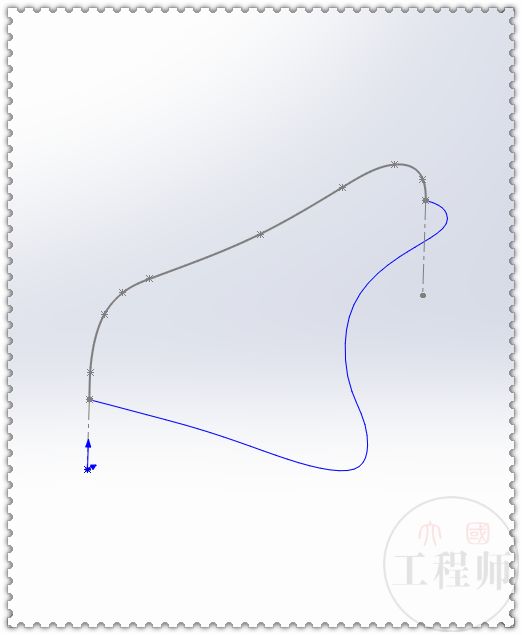

两个草图已自动隐藏，草图3后面还要用到一次

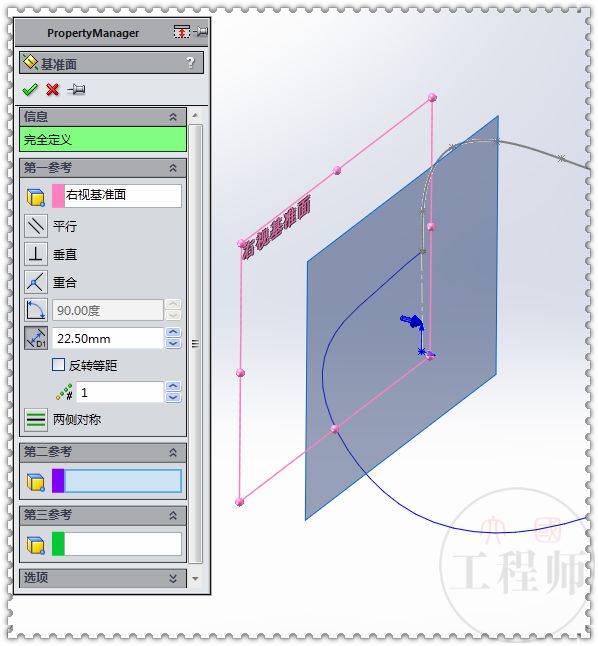

5.新建基准面，距离右视基准面：22.5 。
6.在新基准面上草绘样条曲线，注意两端的穿透关系。
左侧端点与草图2穿透
右侧端点与投影曲线穿透
后面几个草图也是一样

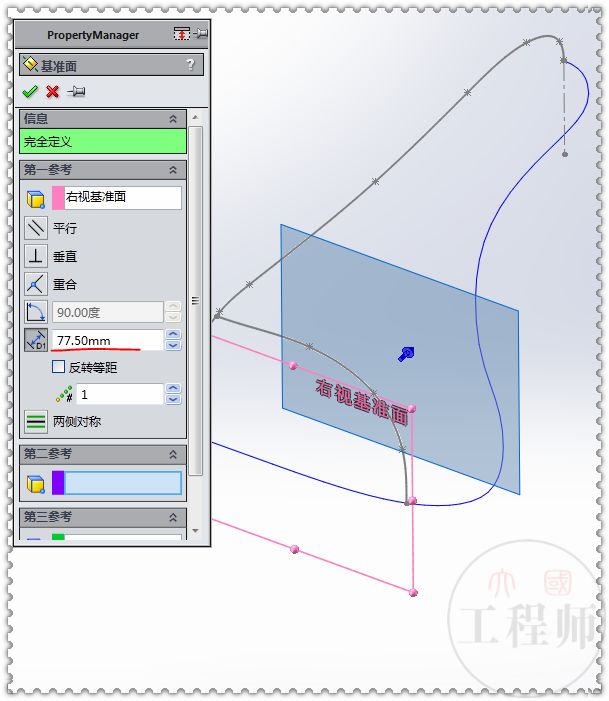

7.新建基准面2，距离右视基准面：77.5 。
8.在基准面2上画样条曲线。两侧的穿透与上一个草图相同。
9.新建基准面3，距离前视基准面：137.5 。

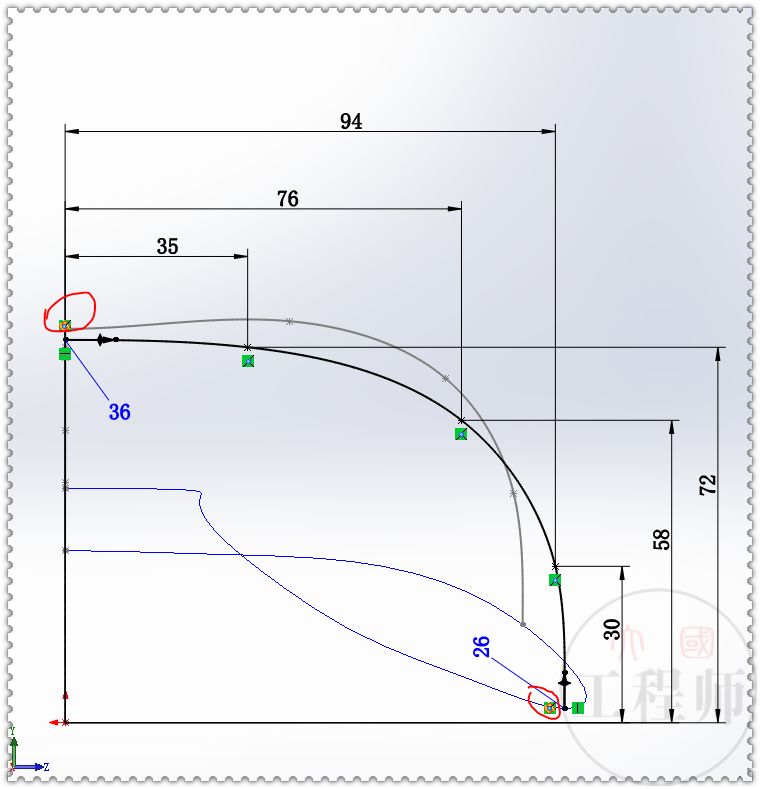

10.在新建的基准面上画样条曲线。
11.继续建新第4个基准面，距离右视基准面：197.5 。
12.在新基准面上草绘图形。
13.建最后一个基准面，距离右视基准面：257.5 。

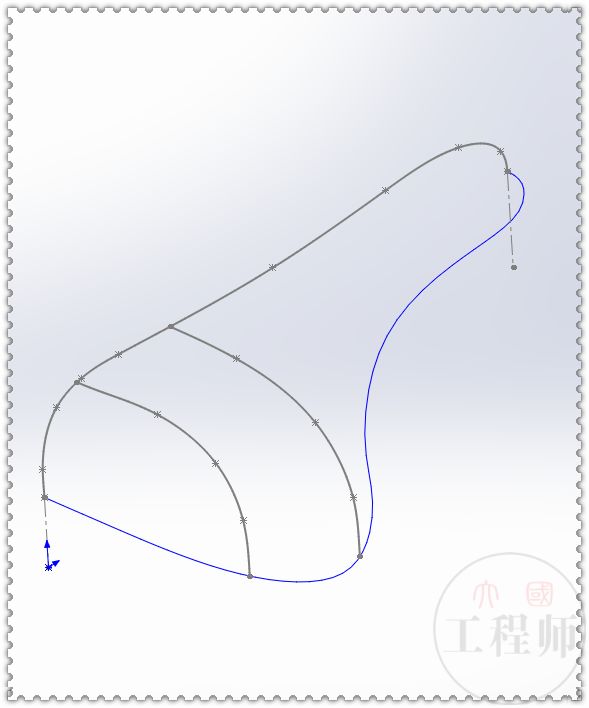

14.在第五个基准面上画草图。
15.边界曲面——方向1：草图二 和 投影曲线。
方向2:五根样条曲线
16.在前视基准面上画一根竖直线。

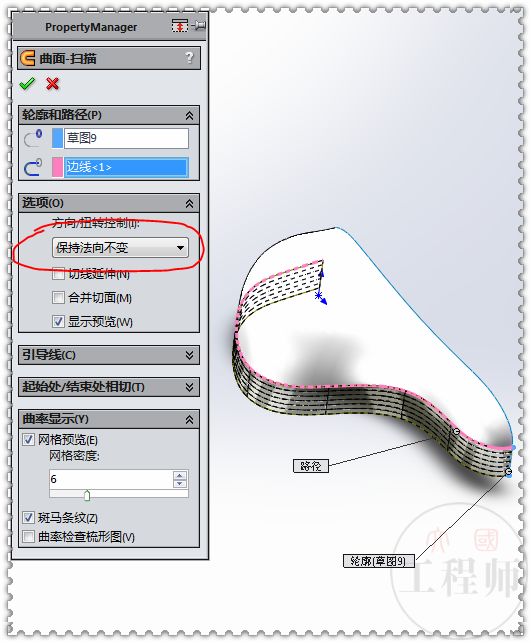

17.曲面扫描。
竖直线为轮廓，边线为路径
保持法向不变。
18.还是前视基准面，转换实体引用边线。
19.曲面拉伸。
20.在上视基准面上草绘图形。
21.曲面剪裁——标准。
剪裁工具：上一步的草图
移除选择：4个紫色面
22.曲面填充。
23.曲面填充。
24.删除/保留实体，删掉4个蓝色面。
25.在投影曲线里找到草图3。
曲面拉伸，拉伸长一些，超出曲面。
26.曲面剪裁——相互。
曲面：选中所有曲面（4个）
移除选择：紫色部分
27.平面区域。
28.曲面缝合，尝试形成实体。

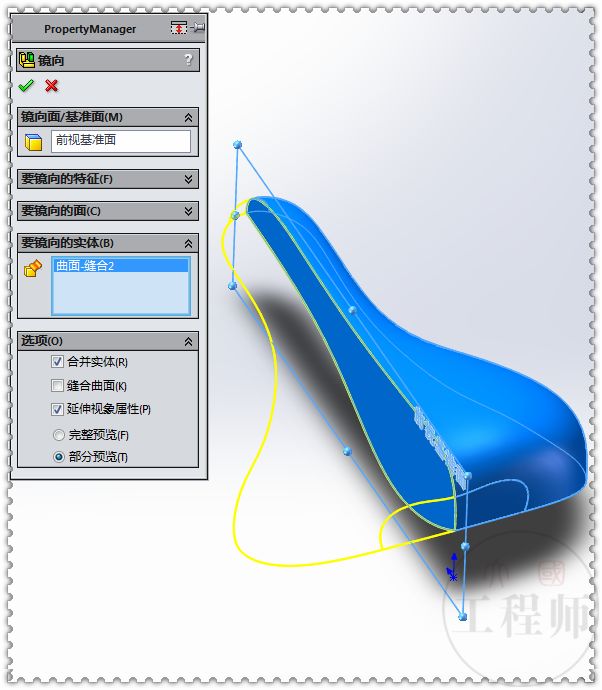

29.镜像——实体到另一侧。

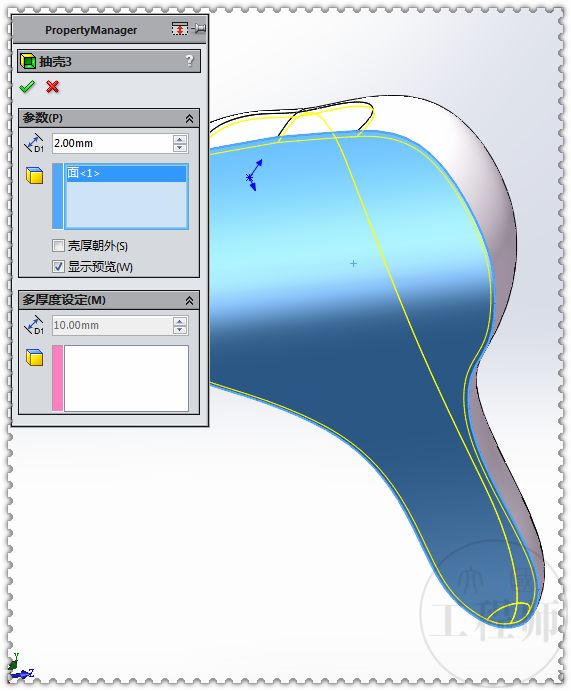

30.抽壳，厚度：2 。
31.添加外观——塑料——EDM。（只有打开RealView图形才能显示下图的效果）
32.或者用塑料——带纹理。
33.完成。
