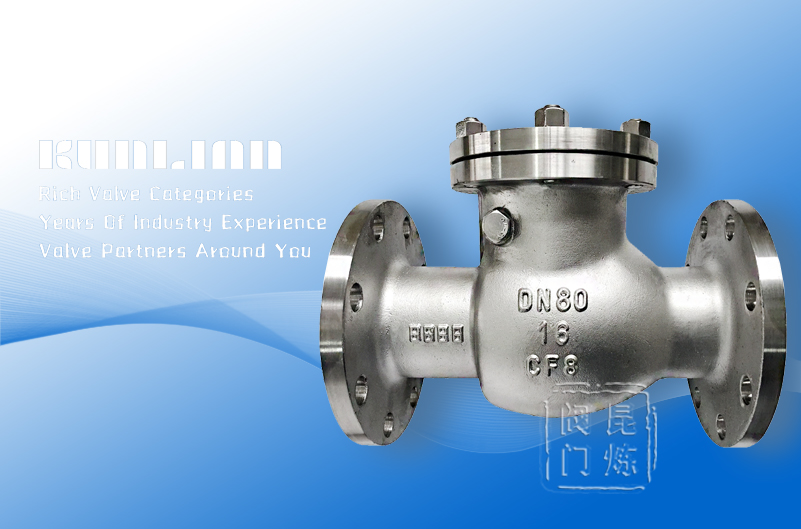

H44W国标不锈钢止回阀 安装位置不受限制，一般是安装在水平的管道上，但也可以安装在垂直管道或者倾料管道上。H44W国标不锈钢止回阀的阀瓣绕转轴作旋转运动的动作，其流体阻力一般情况下是小于升降式止回阀的，它适用于较大口径的一些应用场合。H44W国标不锈钢止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式跟多瓣旋启式三种。单瓣旋启式止回阀一般适用在中等口径管道的一些场合上，大口径管道选用单瓣旋启式止回阀的时候。为减少水锤压力，采用能够减小水锤带来的压力的缓闭止回阀；双瓣旋启式止回阀可以适用在大中口径的管道上，对夹双瓣旋启式止回阀因为结构较小、重量也就相对轻一些，是一种发展较快的止回阀款式；多瓣旋启式止回阀一般是适用在大口径管道上。
H44W国标不锈钢止回阀性能特点
设计制造：API594、API6D、JB/T8937、GB/T12236
结构长度：API594、API6D、DIN3202、JB/T89373
压力温度：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
试验检验：API598、JB/T9092
H44W国标不锈钢止回阀技术参数
|
公称通径 |
公称压力 |
适用温度 |
适用介质 |
|
DN15-DN500 |
1.0Mpa-6.4Mpa |
-30℃-425℃ |
水、油、蒸汽 |
H44W国标不锈钢止回阀部件材质
|
阀体 |
阀盖 |
阀座 |
阀瓣 |
|
不锈钢 |
不锈钢 |
不锈钢 |
不锈钢 |
H44W国标不锈钢止回阀外形尺寸
|
公称通径DN |
主要外形尺寸和连接尺寸 |
||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
|
|
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
100 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
105 |
|
40 |
200 |
145 |
100 |
85 |
16 |
4-18 |
115 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
135 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
142 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
165 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
180 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
210 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
233 |
|
200 |
500 |
335 |
295 |
265 |
26 |
12-23 |
304 |
|
250 |
550 |
405 |
355 |
320 |
30 |
12-25 |
348 |
|
300 |
650 |
460 |
410 |
375 |
30 |
12-25 |
390 |
|
350 |
750 |
520 |
470 |
435 |
34 |
16-25 |
430 |
|
400 |
850 |
580 |
525 |
485 |
36 |
16-30 |
468 |
