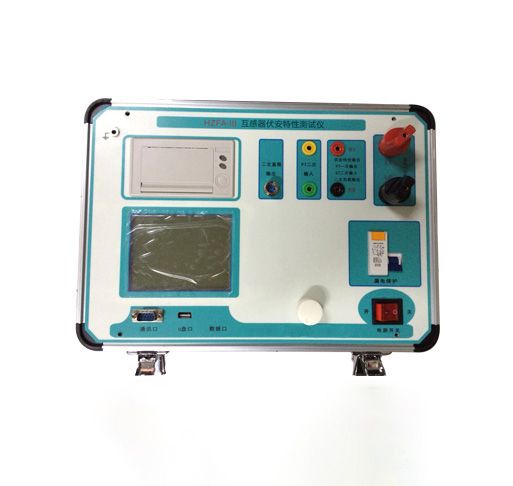

今天，小编为大家整理了互感器综合测试仪使用方法，互感器伏安特性测试仪使用方法分为两种，第·一种是伏安特性试验的使用方法，第二种是变比测试的方法，下面分别来看些这两种的测试方法： 互感器伏安特性测试仪
一、伏安特性试验法 ⒈使用者根据被试设备的伏安特性适当选择输入电压，当需要输出500V以上电压时，应输入380V电压。 ⒉将仪器可靠接地。 ⒊检查电流互感器无接地点。 ⒋将开关“16”拨至伏安档。 ⒌仪器输出和电压测量接至电流互感器二次侧（如图二所示）。 ⒍检查调压器是否归零，打开“24”开关，按一下复位键，其上方的指示灯亮，此时微处理器处于等待存储状态。 ⒎接通输出开关4，缓慢顺时针转动调压器，需存储时按一下存储键，存储键上方指示灯亮，内部蜂鸣器响。（注：每次测量的全过程不允许回调调压器，调至大电流时的停留时间要尽量短。） ⒏最多可存储20组电流，电压值。 ⒐存储完毕后调压器调零。 ⒑按一下打印键可将测试数据和伏安特性点阵图打印出来。电压轴分三个量程，量程选择为自动方式，根据采样电压最·大值自动选择某一量程： 0—199V每格代表10V 200V—499V每格代表25V 500V—2000V每格代表50V电流轴分两个量程，量程选择为自动方式，根据采样电流最·大值自动选择某一量程。 0—7A每格代表0.25A 7A—40A每格代表0.5A ⒒按一下复位键复位后，可重复测试。 ⒓试验完毕，断开“4”开关和“24”开关，拔出连接线。 二、变比测试 ⒈将开关“16”拨至变比档。 ⒉输入交流220V时，输出0-400A； 输入交流380V时，输出0-600A。 ⒊将旋钮“5”旋至零位，打开开关“24”后，开关“4”打开，缓慢转动旋钮“5”，使表头“7”显示一电流值`IO（A）同时表头“6”有一对应电流值Ii（mA），待显示稳定后按一下储存键“10”存储数据。将旋钮“5”旋至零位，“11”键打印变比数据和计算结果。关断开关“4”。 ⒋测试完毕，断开电源。拔出连接线。 ⒌当测变比一次电流满足不了试验时，可外接升流器试验用仪器所配外接传感器穿过升流器电源线后接入25外接一次插孔，二次接线仍接入二次插孔，做试验时不要打开4即调压器开关。 ⒍说明：①每次只能做一组变比测试，并计算，需重复变比测试时，将开关“16”往前复位后再拨回变比即可重复变比测试。本机变比测试时自动限时半分钟左右。②变比的计算结果约为整数“XXX”也即“XXX比1”，用户根据自已的CT换算或“XXX比5”等。
