一张完整的建筑图纸包含了很多内容，从设计到施工等，图纸是工程人员交流的语言，看懂图纸是入行的基础，包括图纸上面的图形、代号、符号含义等。
一、常用建筑符号含义示例图
1、材料类
2、构造类

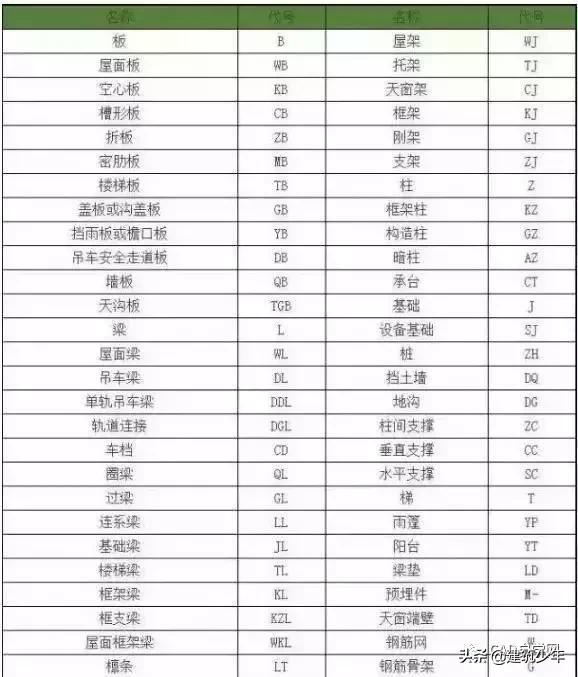

3、构件代号含义
二、请很好记的看图口诀
给你一张图纸，一定要认真、仔细看，一定要细心，因为图纸出错一点点，直接影响施工。简单重复一下口诀：
1、从上往下看，从左往右看。
2、由外向里看，由大向小看，由粗向细看。
3、图样说明对照看，建施结施结合看，设备图纸参照看。
4、先看全局性基本图，后看局部性详图。
三、复杂的线条、图例符号
1、复杂的符号含义
2、尺寸与标高

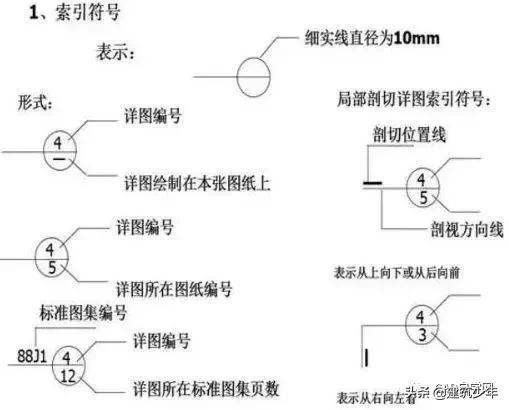

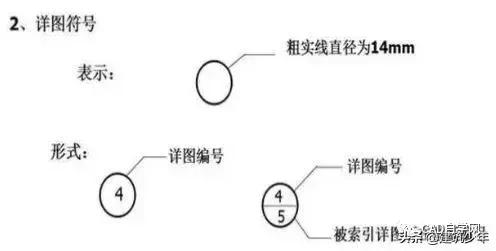

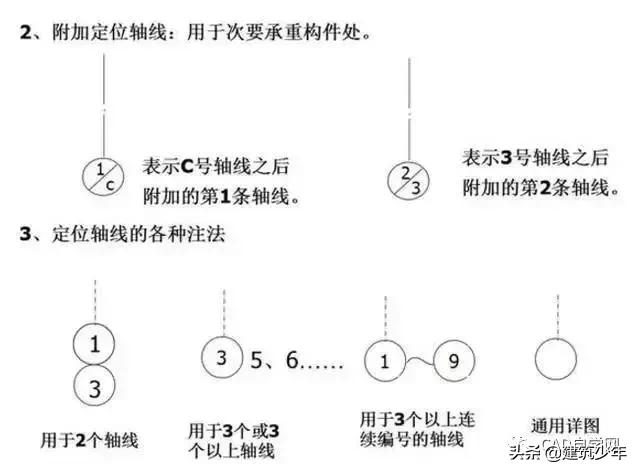

3、索引和详图符号

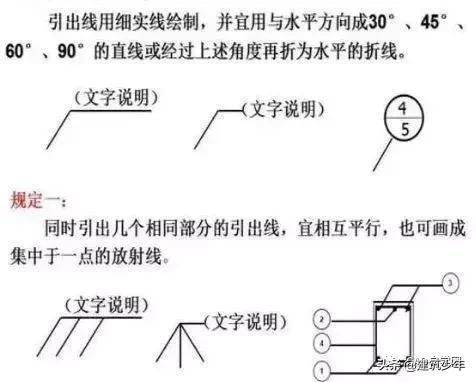

4、引出线

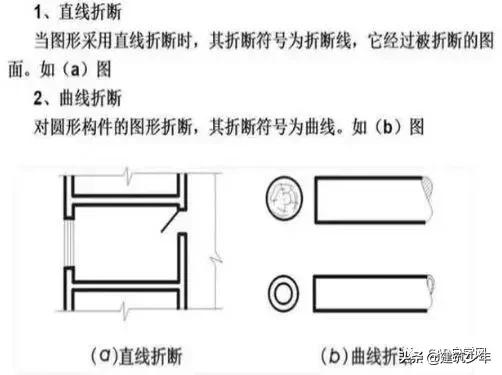

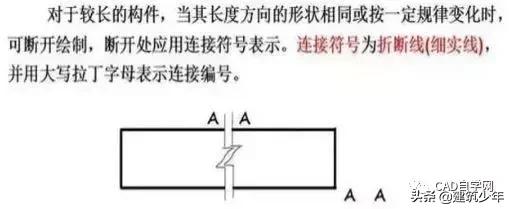

5、图形折断的符号

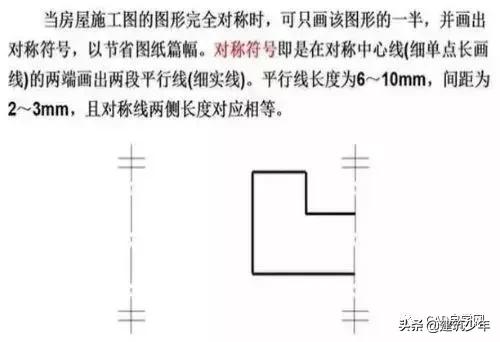

6、对称的符号

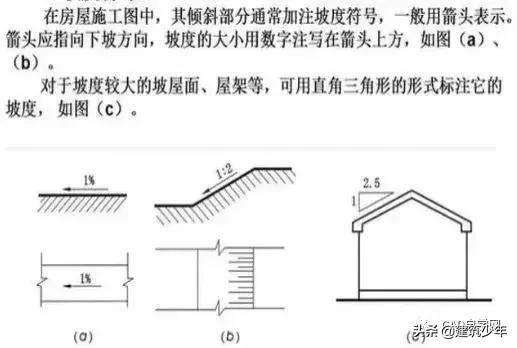

7、坡度的符号
8、连接的符号

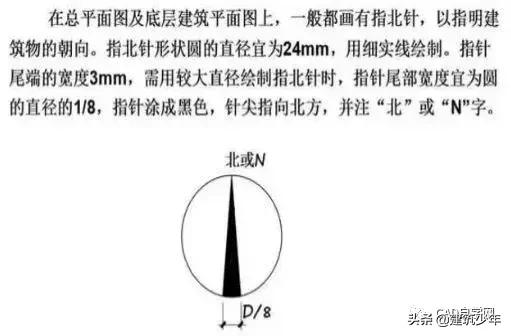

9、指北针
四、实战看图
建筑施工图是表示房屋总体布局、建筑外形、内部布置以及细部构造、内外装修、施工要求等内容的图样。

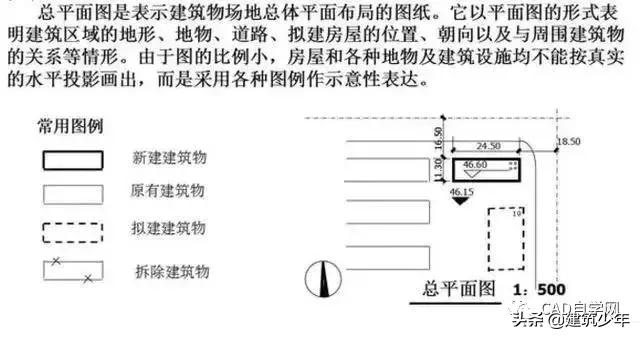

1、总平面图

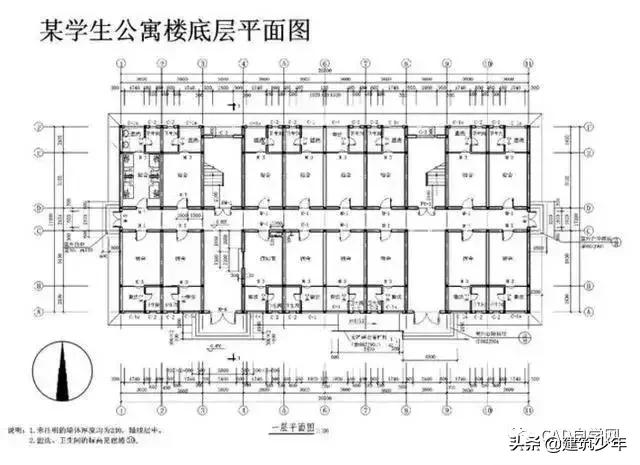

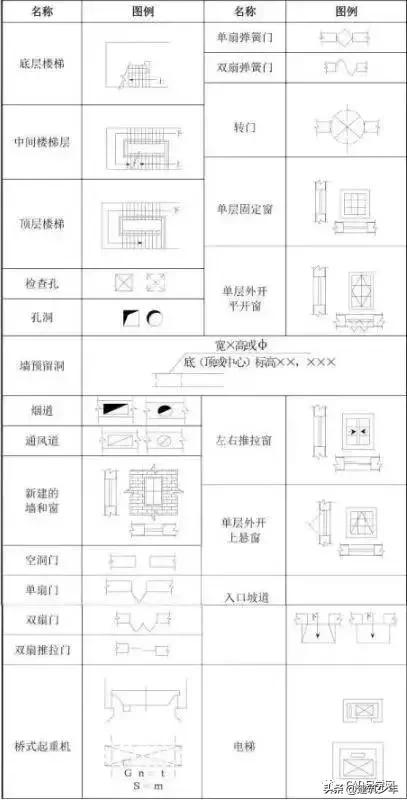

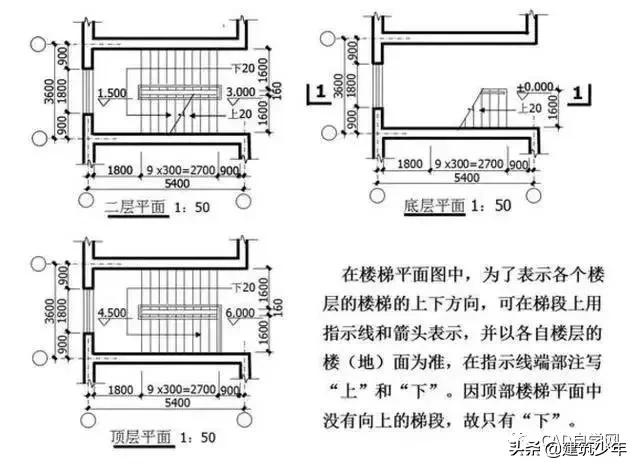

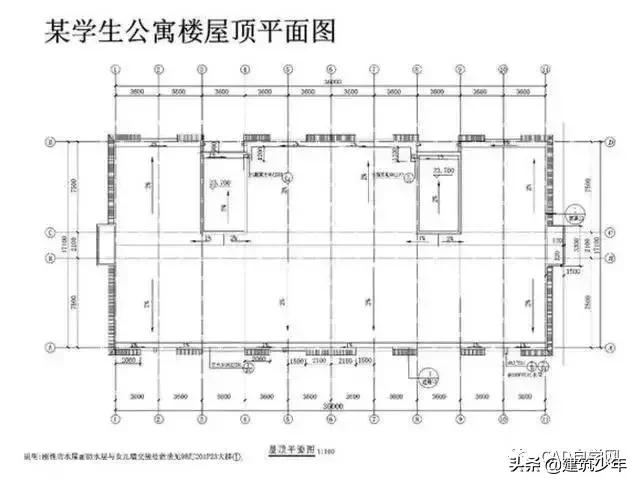

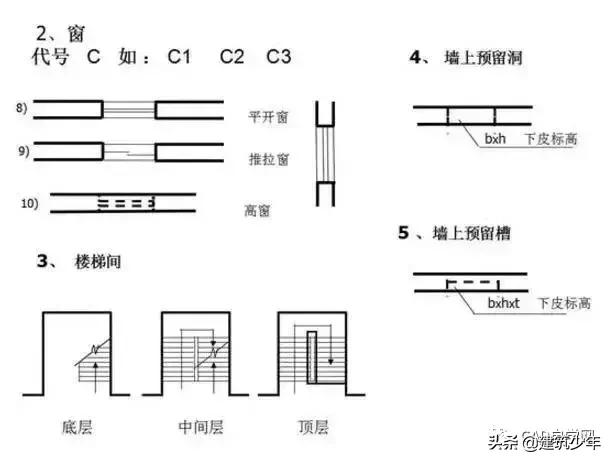

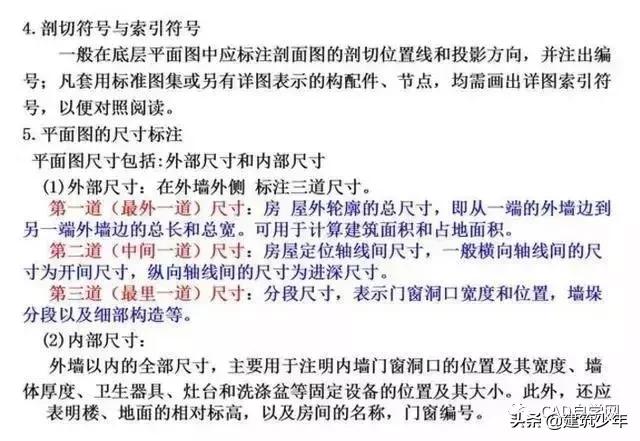

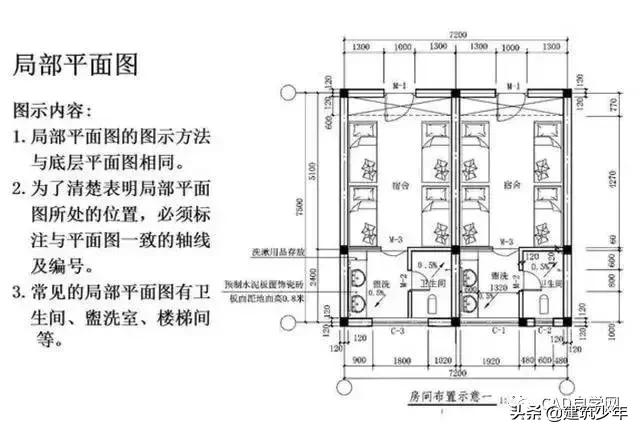

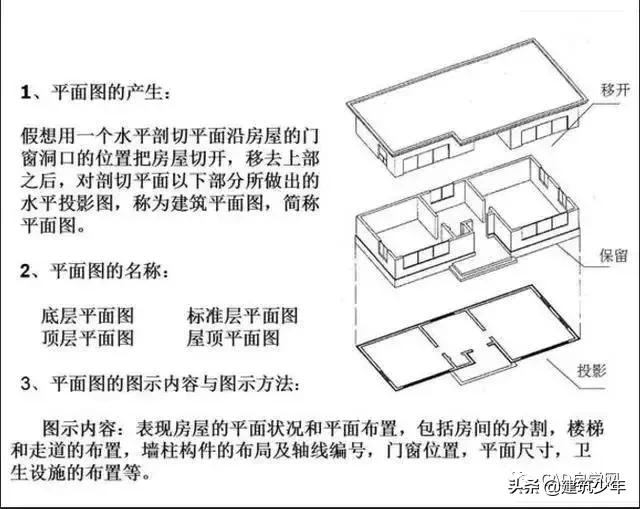

2、平面图和常用图例
3、立面图

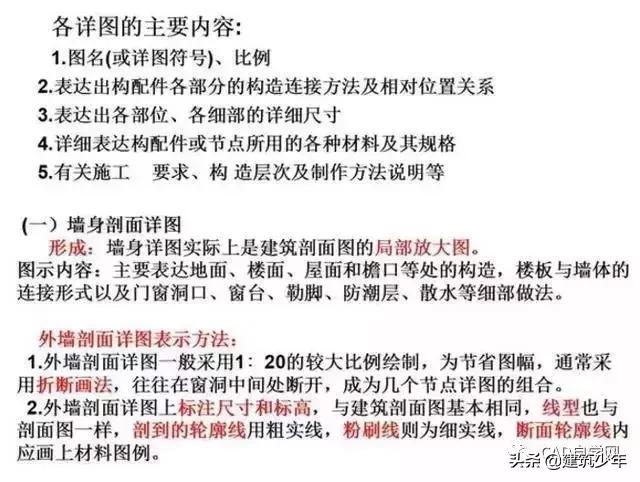

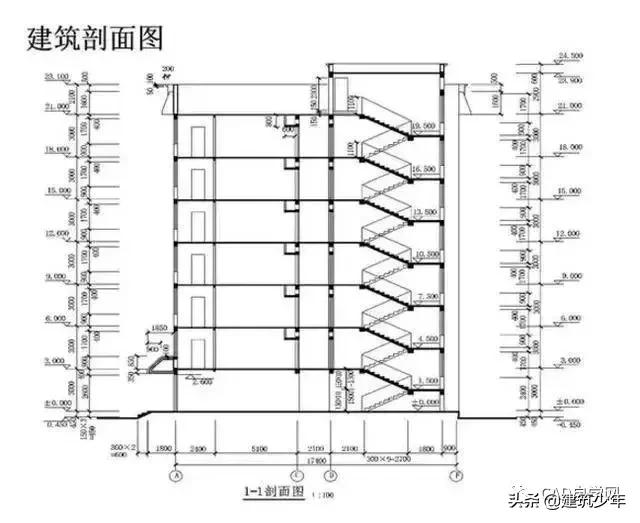

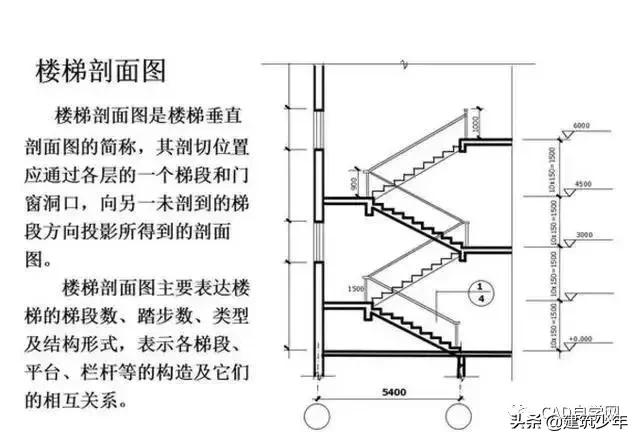

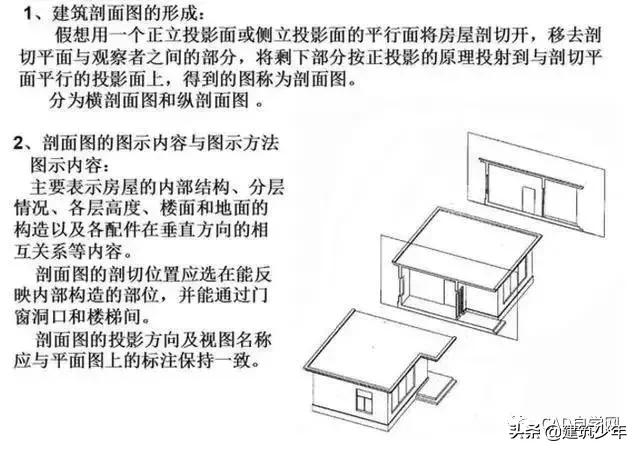

4、剖面图

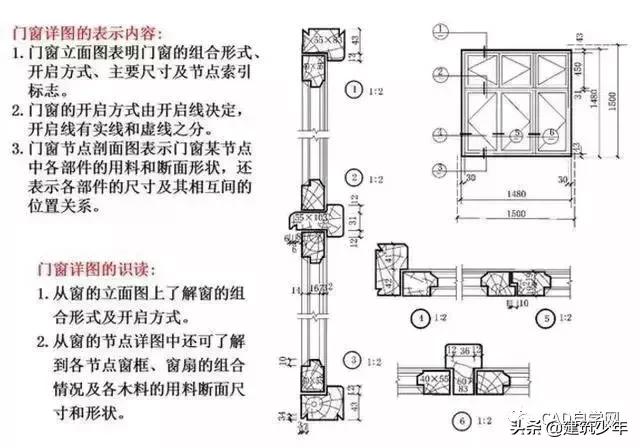

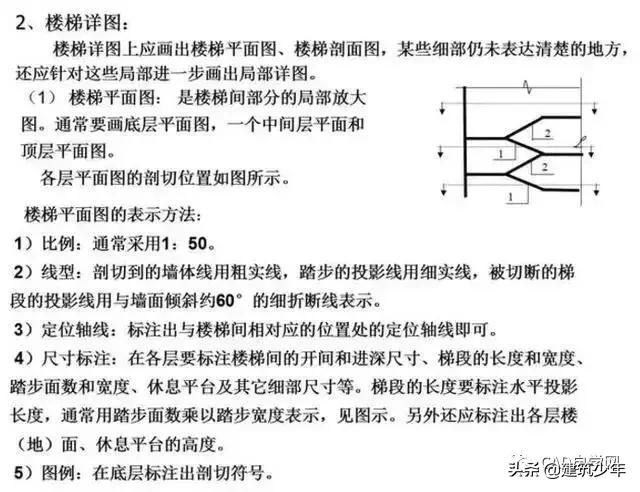

5、详图
