今天我们来看一下海康威视K28系列门禁主机接电锁和开门按钮的方式。

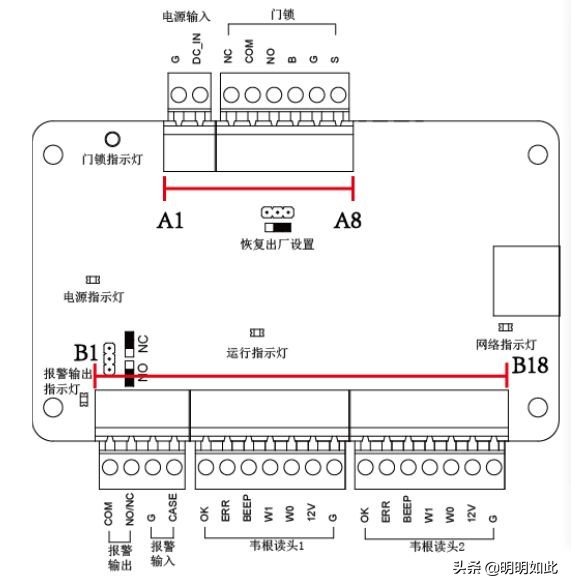

下面是28系列单门禁主机内部接线端子，我们今天用到的就是A1-A8
1、 电锁接线
K28系列电锁接线
通常电锁分为常开信号的阴极锁，常闭信号的阳极锁/电磁锁，灵性锁。

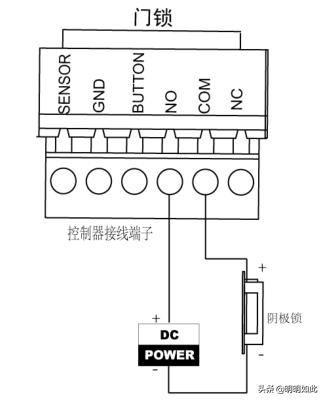

a. 阴极锁接线，阴极锁要接门禁主机的NO和COM

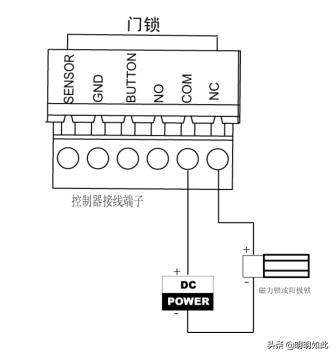

b. 阳极锁/磁力锁，阳极锁/磁力锁要接门禁的NC和COM
注：K28系列的门禁主机接电锁，一定要外接电源供电，接线时电源负极和电锁负极相接，其他两端对接门禁主机的电锁端子任意两端即可
c. 灵性锁接线，首先将灵性锁的V+、V-接12V电源常供电，再将灵性锁的L+、L-接门禁主机的NO和COM端子，需要外接12V电源。
2、 开门按钮接线
开门按钮接线，不需要外接电源，开门按钮两端接在门禁主机的BUTTON和GND即可
