孔板流量计是化工行业最常见流量计 之一，测量液态和气态介质很常见。经济性高，测量范围大，检修方便。

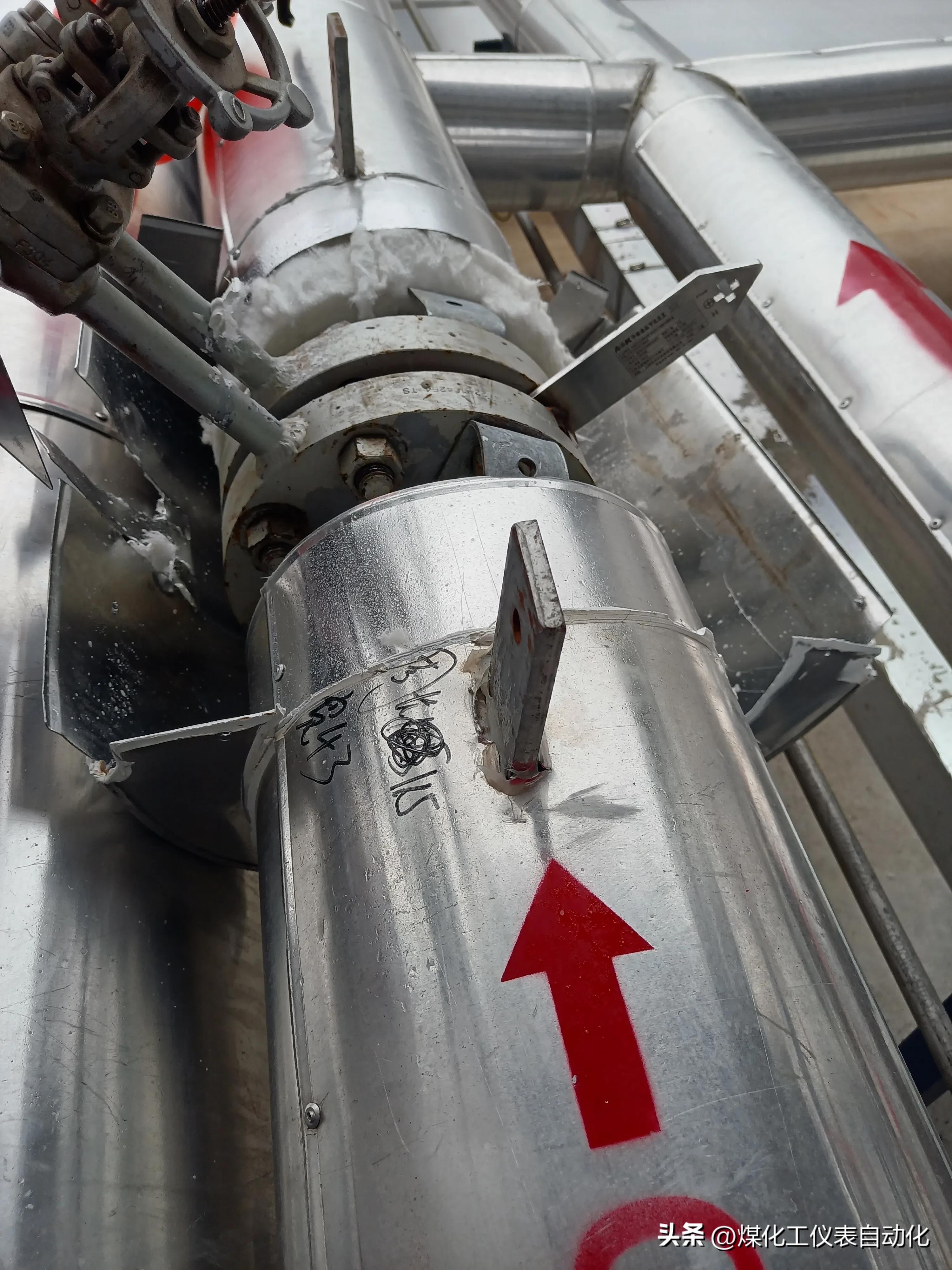

截流孔板
孔板流量计主要由一次测量截流件和二次差压变送器、导压管、根部阀组成，最常见的故障有如下
1、现场差压变送器与DCS系统均开方或者均未开方。
2、导压管或根部阀泄漏，密封不严。
3、差压变送器零点漂移
4、孔板安装不合理，泄漏或者孔板安装方向反。
5、差压变送器量程与计算书不匹配
6、流量温压补偿不合理
一般差压流量计出问题后，从以上几个方面寻找原因，在检修过程中，温压补偿影响巨大，不可忽视。
气体测量时温压计算公式较为复杂，具体公式如下。
计算公式

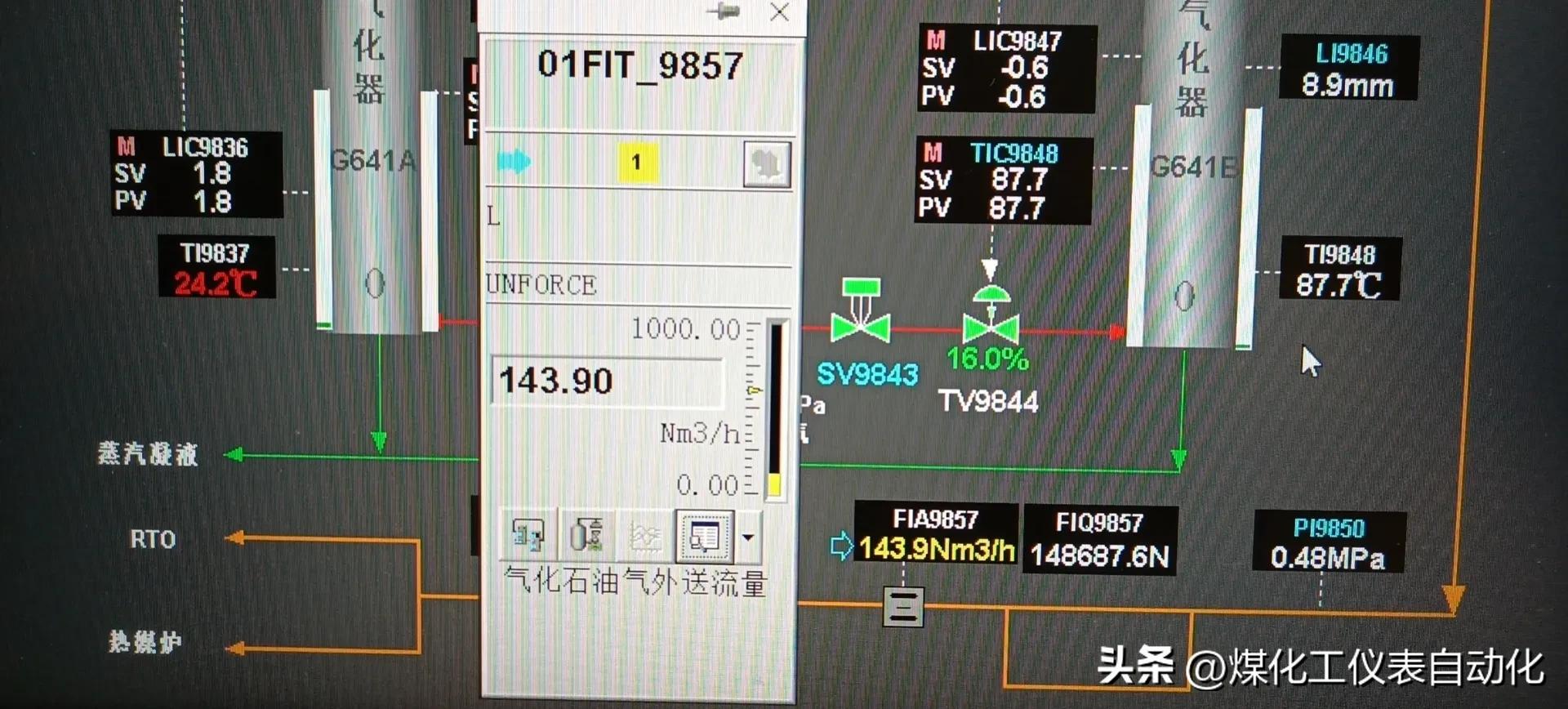

DCS显示
变送器显示
DCS组态
中控的DCS组态与PKS比较，现场仪表直接通过AI通道设置量程，没有DACA模块处理，所以也看不出来变送器量程与DCS量程具体关系。
最后，欢迎有缘读者关注我，一起交流学习。
