到目前为止，我们的分析中都假设Doherty功率放大器的晶体管是具有最佳功率匹配阻抗ROPT的电流源，并且Doherty放大器的负载阻抗RL等于ROPT / 2。为了实现使用晶体管的Doherty放大器，载波放大器（carrier amplifier）和峰值放大器（peaking amplifier）的输入和输出在峰值功率下需要匹配到R0 =50Ω负载，并且在匹配电路之后连接Doherty负载调制电路，如图1.6所示。两个并联连接的R0阻抗转换为R0 / 2，并且阻抗通过阻抗逆变器（RT = R0 /√2）传输到R0。因此，Doherty放大器在峰值功率操作时被正确匹配。在Doherty网络的负载调制期间，匹配电路之后的载波放大器处的阻抗从R0调制到2R0。对于R0～2R0的调制负载阻抗，阻抗应通过匹配电路传输到漏极的ROPT～2ROPT，但阻抗不会以这种方式转换。峰值放大器（peaking amplifier）的负载调制也偏离了从ROPT到∞的理想调制。众所周知，只有没有虚部的实际阻抗系统才能正确地进行转换。为了处理复阻抗系统之间的阻抗变换，Doherty在实现中引入了偏移线（offset line）技术。
为了产生实阻抗系统，Doherty PA器件在漏极端子处的输出电容通过。这种方法广泛应用于片上Doherty放大器设计中通过使用并联电感器和Doherty网络，然后连接匹配电路进行谐振。但是使用封装器件的基站应用中的Doherty放大器不能采用这种技术，而应采用偏移线（offset line ）技术。

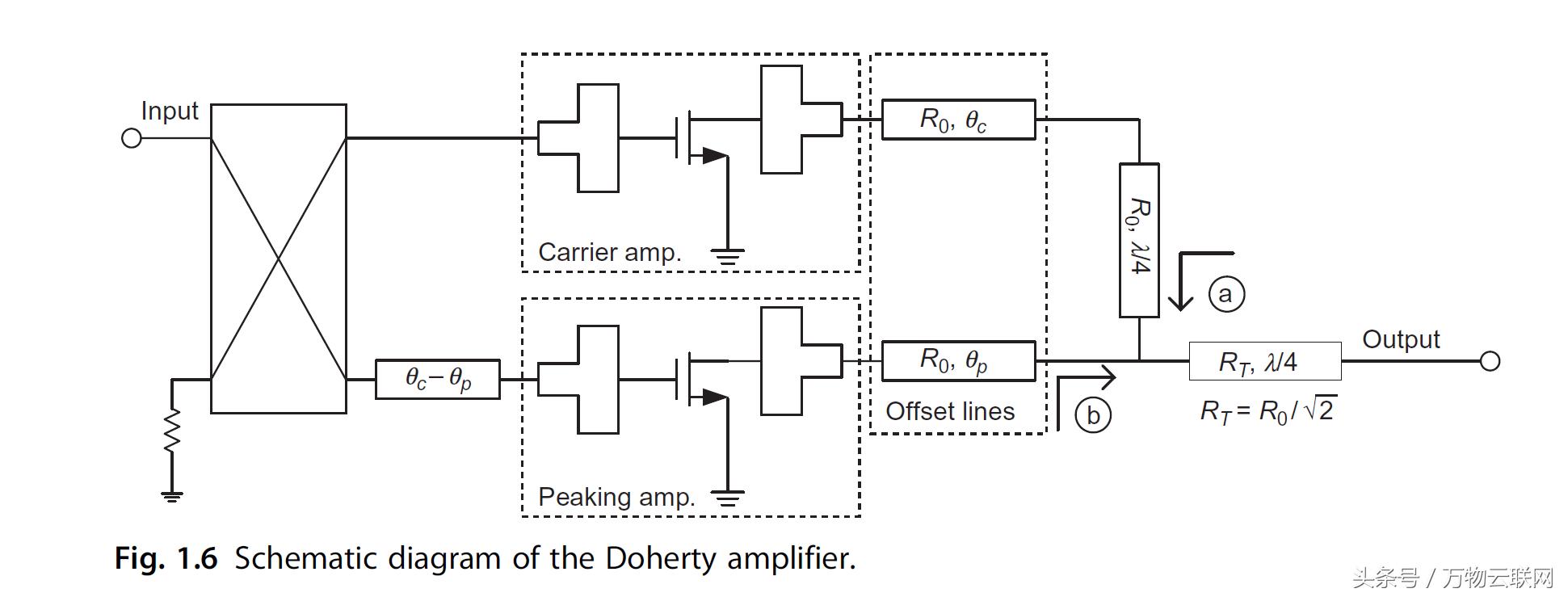

图1.6 Doherty放大器示意图
图1.6显示了具有输入和输出匹配电路的Doherty放大器的原理图。使用3dB耦合器将输入功率分成载波放大器（carrier amplifier）和峰值放大器（peaking amplifier）的输入信号功率。两个放大器的输入与50Ω的耦合器匹配，就像传统的双向功率组合放大器一样。两个放大器的输出匹配到50Ω，并附加Doherty网络。为了提供适当的负载调制，偏移线（offset line ）连接在匹配电路和Doherty调制电路之间。使用逆变器RT将R0 / 2传送到R0。并且在输入处校正Doherty PA两个路径之间的相位不匹配性。
