嗨，大家好，昨天刚写好一个汇编程序，之前有bug，不能正确显示，经过一天的调试修改终于改好了，和大家分享一下。
我今天给大家介绍的是LCD1602的显示，该程序是用汇编语言来写的。我们先来看一下实物效果：

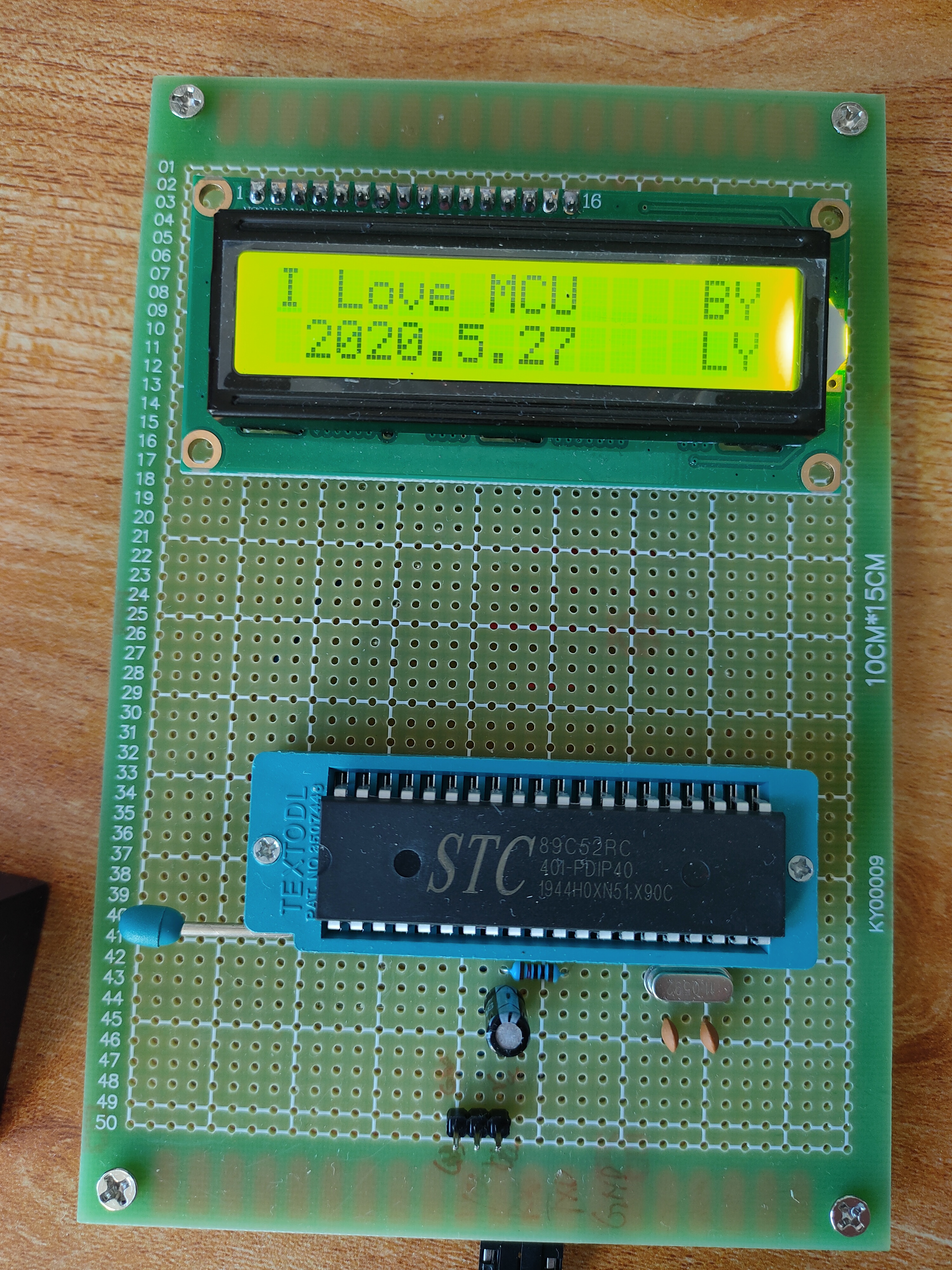

LCD1602实物效果图

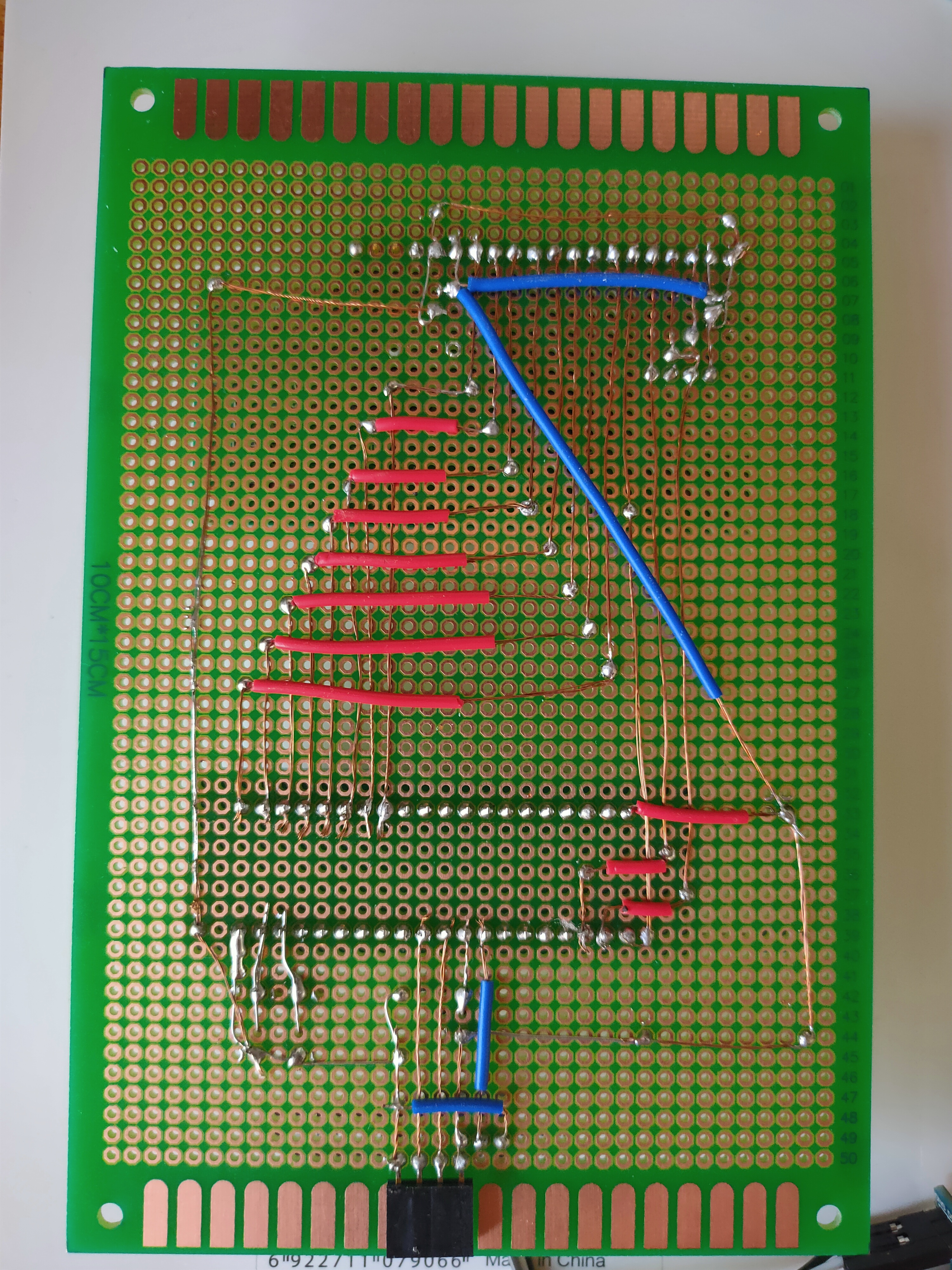

背面接线
伪指令定义，可以写在ORG 0000H的前面。
LCD_RS BIT P1.3 ; 伪指令，定义LCD的RS引脚
LCD_RW BIT P1.5 ;伪指令，定义LCD的RW引脚
LCD_E BIT P1.4 ;伪指令，定义LCD的E引脚
LCD_Status EQU 20H ;定义LCD的忙状态
以下为程序中用到的量含义说明：在Keil中应该写成注释
LCD_Status：存放LCD忙状态信息，=0，为不忙
R6 存放LCD的命令字，LCD_Write_Command的入口参数
R5 存放要显示的数据，LCD_Write_Dat的入口参数
R4 存放显示位置，LCD_Position的入口参数
R3 存放要显示的数组长度
30H 延时函数的入口参数，通过给30H单元赋值，可以实现不同的延时时间。
ORG 0000H
LJMP MAIN;
/**************************
主程序：MAIN
功能：主函数
************************/
ORG 0030H
MAIN: MOV SP,#40H
LCALL LCD_Init;
MOV 30H,#5;
LCALL Delay;
LCALL LCD_Display;
MOV 30H,#5;
LCALL Delay;
LJMP MAIN;
/*********************************
子程序：Nop4
功 能：6个机器周期延时
*********************************/
Nop6: NOP
NOP
NOP
NOP
NOP
NOP
RET // 6个空操作
/******************************************
子 程 序：LCD_Busy_Check
功 能：LCD忙检测
出口参数：LCD_Status，LCD_Status=0，说明LCD不忙；
*****************************************/
LCD_Busy_Check:
CLR LCD_RS ;LCD_RS=0
SETB LCD_RW ;LCD_RW=1
SETB LCD_E ;LCD_E=1
LCALL Nop6 ;延时4个机器周期
ANL P2,#80H ;LCD_Status=P0&0x80
MOV LCD_Status,P2 ;LCD_Status=P0&0x80
CLR LCD_E
RET
/***************************
子 程 序：LCD_Write_Command
功 能：向LCD发布命令
入口参数：R6，在调用该程序前应该对R6进行赋值，即LCD的命令字。
出口参数：无
*******************************/
LCD_Write_Command:
NOP
NEXT1: LCALL LCD_Busy_Check ;
MOV A,LCD_Status ;
JNZ NEXT1 ; A不等于0，说明LCD为忙状态，继续检测
CLR LCD_RS ;LCD_RS=0
CLR LCD_RW ;LCD_RW=0
CLR LCD_E ;LCD_E=0
MOV P2,R6 ;将LCD命令字送入P2口
LCALL Nop6
SETB LCD_E;
LCALL Nop6
CLR LCD_E ;
RET
/*********************
子 程 序：LCD_Write_Dat
功 能：向LCD发送数据
入口参数：R5，在调用该程序前应该对R5进行赋值，即向LCD写入的数据。
出口参数：无
*******************/
LCD_Write_Dat:
NOP
NEXT2: LCALL LCD_Busy_Check;
MOV A,LCD_Status ；LCD_Status
JNZ NEXT2 ; A不等于0，说明LCD为忙状态，继续检测; A=0,说明LCD不忙了。
SETB LCD_RS ;
CLR LCD_RW ;
CLR LCD_E ;
MOV P2,R5 ;将LCD数据送入P2口
LCALL Nop6
SETB LCD_E ;
LCALL Nop6
CLR LCD_E
RET
/***************************
子 程 序：LCD_Position
功 能：向LCD发布命令
入口参数：R4，在调用该程序前应该对R4进行赋值。
出口参数：R6，将或运算后的数据送入R6，作为LCD_Write_Command的入口参数
**************************/
LCD_Position:
MOV A,R4 ;将位置数据送入A
ORL A,#80H ;设置LCD的当前显示位置
MOV R6,A ;将位置存入R6；
ACALL LCD_Write_Command;
RET ;
/****************************
子 程 序：LCD_Display
功 能：显示
入口参数：R4，在调用该程序前应该对R4进行赋值。
出口参数：R6，将或运算后的数据送入R6，作为LCD_Write_Command的入口参数
***************************/
LCD_Display:
MOV R4,#00;
LCALL LCD_Position ； 设置第一行的显示位置：00H开始
MOV DPTR,#TAB1;
MOV R3,#16
LOOP1: CLR A
MOVC A,@A+DPTR
MOV R5,A;
LCALL LCD_Write_Dat;
INC DPTR;
DJNZ R3,LOOP1
MOV R4,#41H ; 设置第二行的显示位置：41H开始
LCALL LCD_Position
MOV DPTR,#TAB2;
MOV R3,#16
LOOP2:CLR A
MOVC A,@A+DPTR
MOV R5,A;
LCALL LCD_Write_Dat;
INC DPTR;
DJNZ R3,LOOP2
RET;
/****************************
子 程 序：LCD_Init
功 能：LCD初始化，
入口参数：无
出口参数：无
***************************/
LCD_Init:
MOV R6,#38H;
LCALL LCD_Write_Command;
MOV 30H,#10
LCALL DELAY
MOV R6,#0FH;
LCALL LCD_Write_Command;
MOV 30H,#10
LCALL DELAY
MOV R6,#06H;
LCALL LCD_Write_Command;
MOV 30H,#10
LCALL DELAY
MOV R6,#01H;
LCALL LCD_Write_Command;
MOV 30H,#10
LCALL DELAY
RET
/************************
子 程 序：Delay
功 能：延时函数
入口参数：30H
出口参数：无
***************************/
DELAY: ;误差 0us
MOV R2,30H;
DL0: MOV R1,#5FH
DJNZ R1,$
DJNZ R2,DL0
RET
要显示的字符串，用DB进行定义
TAB1: DB "I Love MCU BY"
TAB2: DB "2020.5.27 LY"
END
