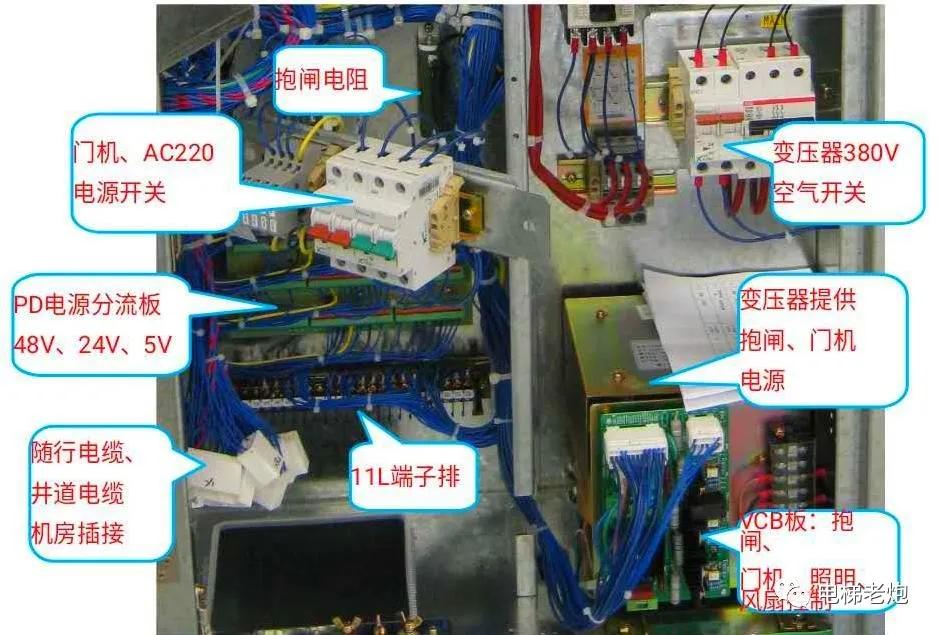

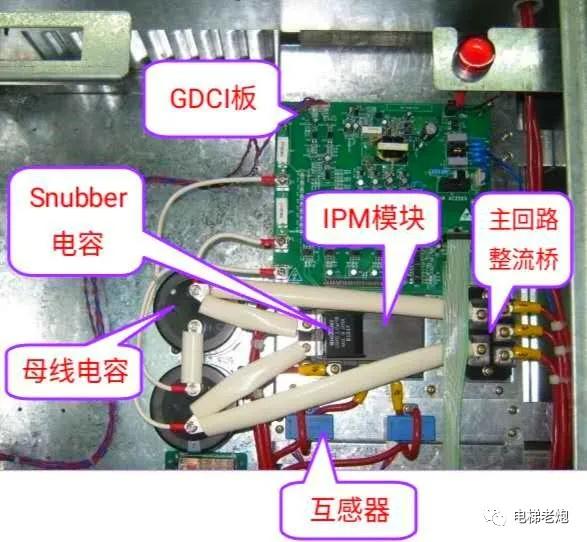

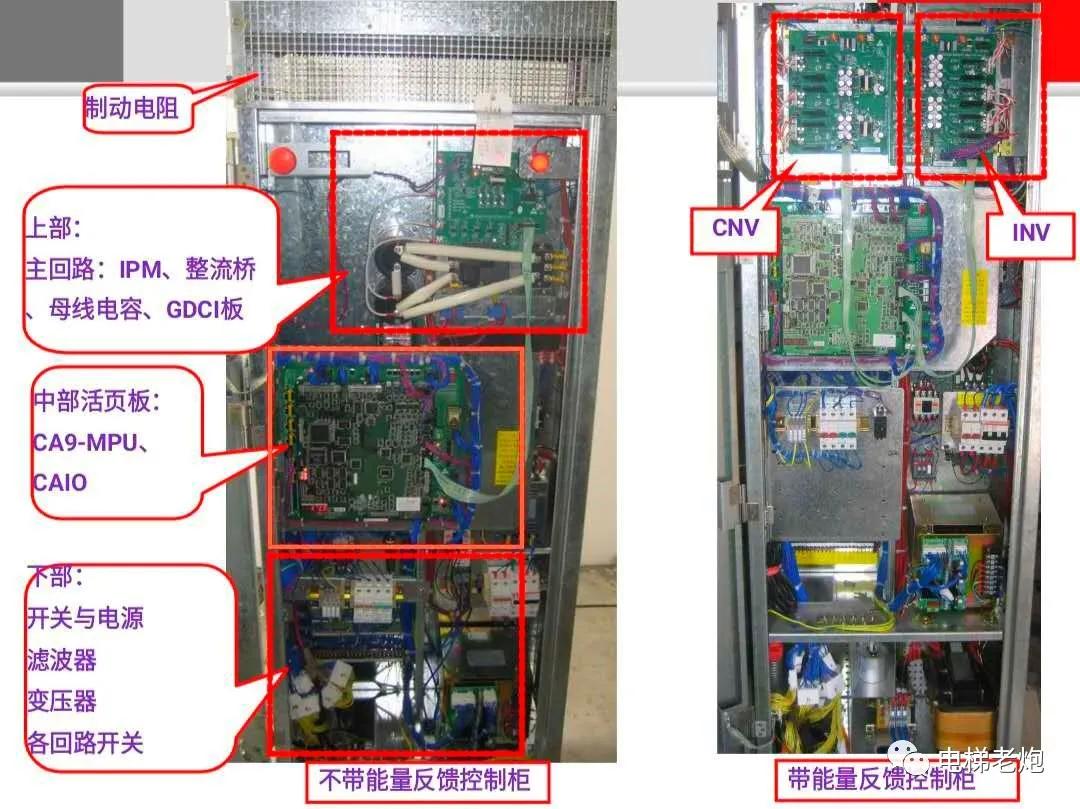

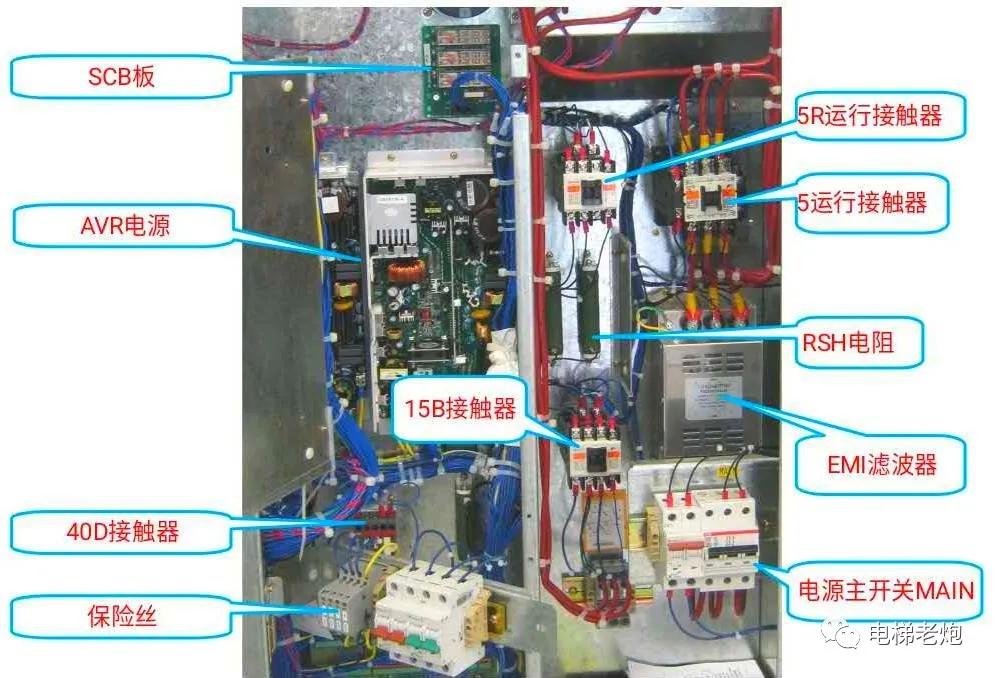

二、非能量反馈控制柜上部介绍

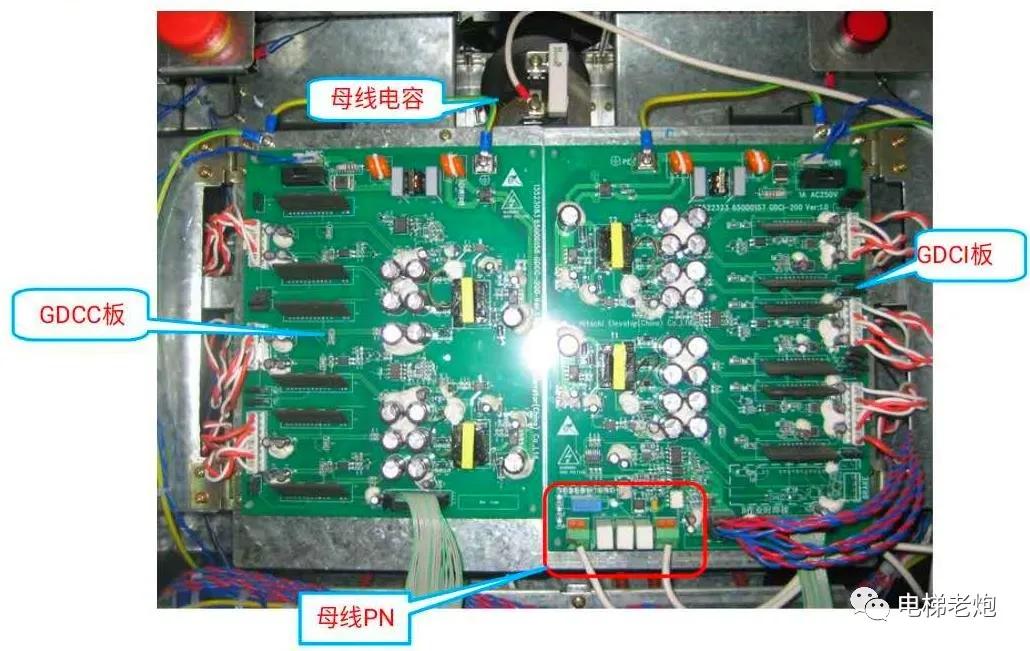

三、带能量反馈控制柜上部介绍

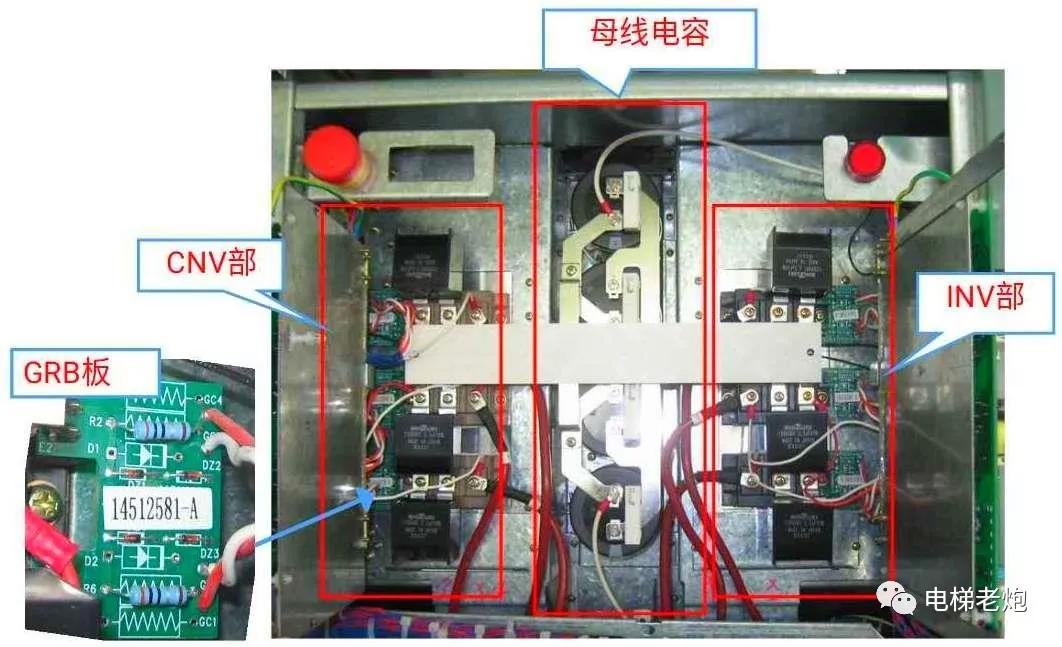

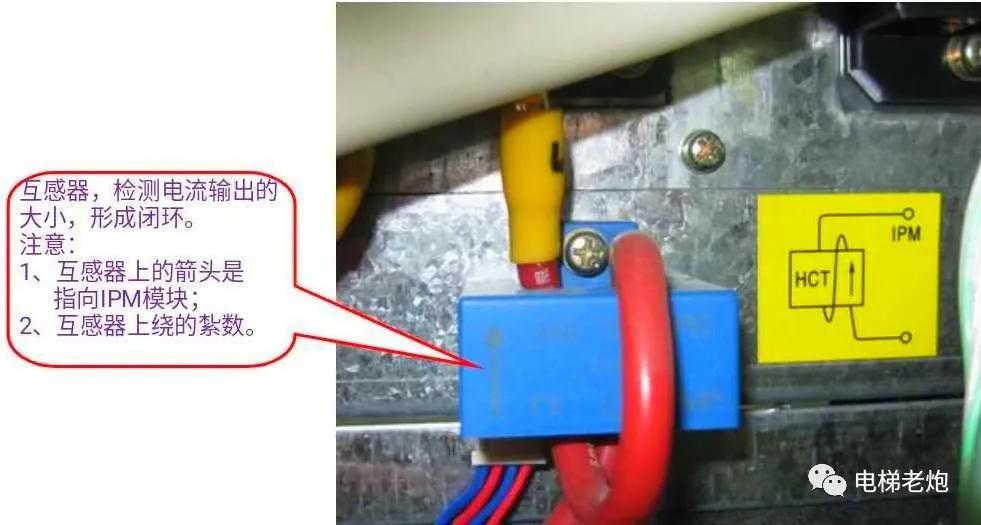

四、控制柜底部介绍

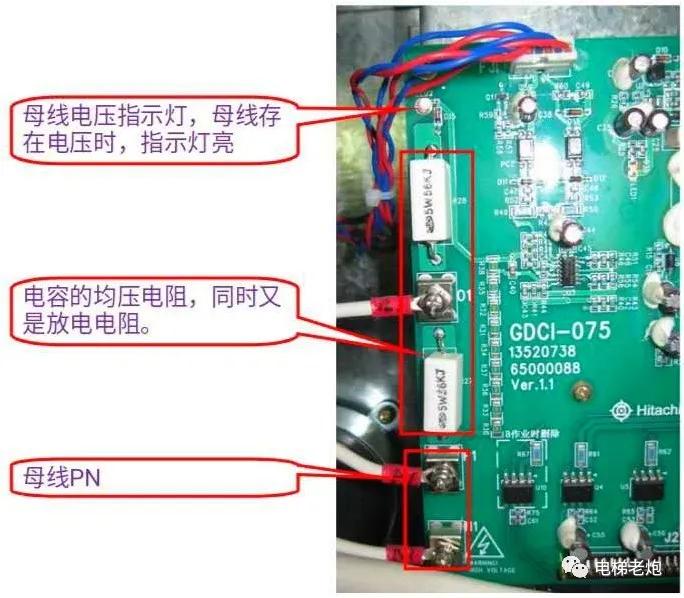

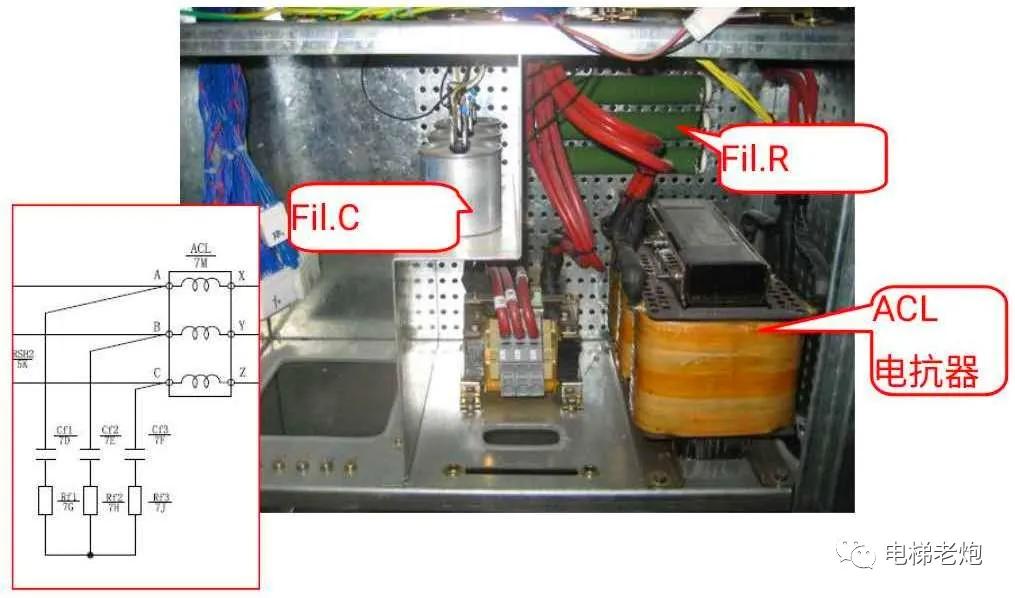

五、带能量反馈控制柜底部介绍
六、CA9-MPU板介绍

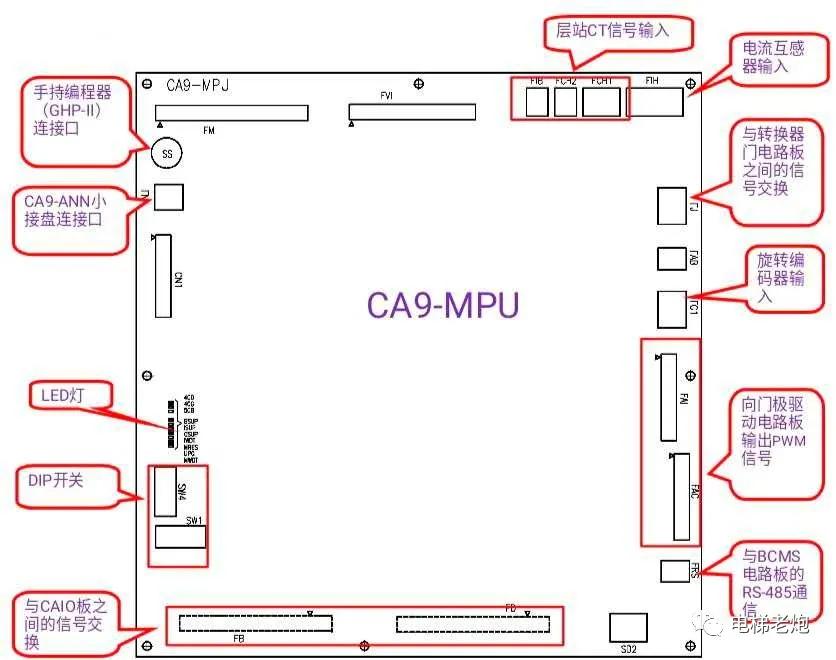

CA9-MPU板说明

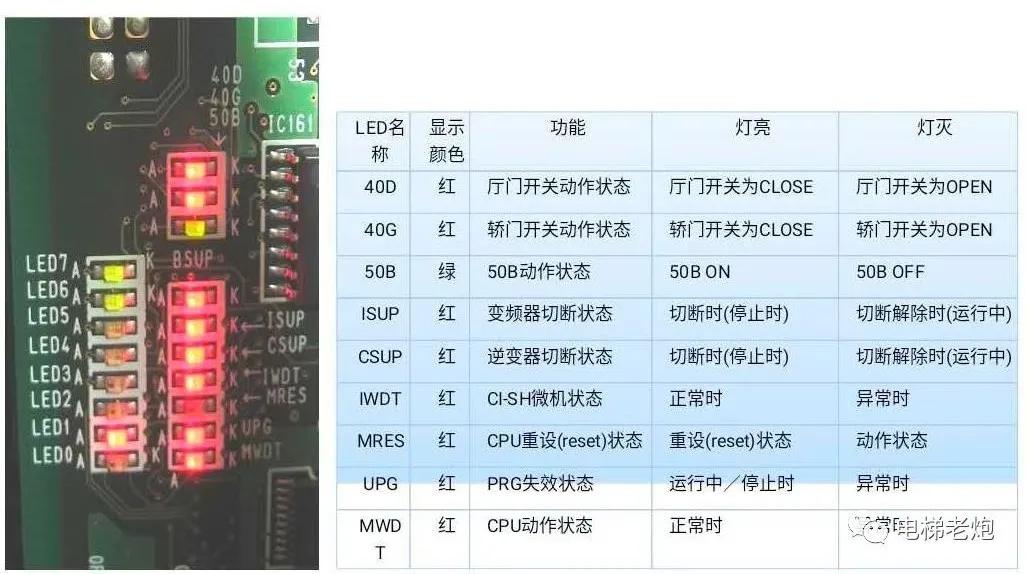

CA9-MPU信号灯

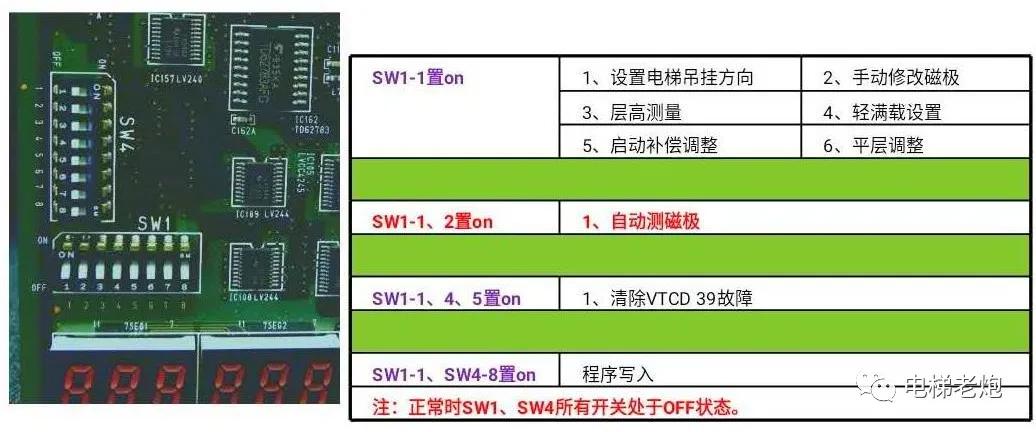

CA9-MPU dip开关

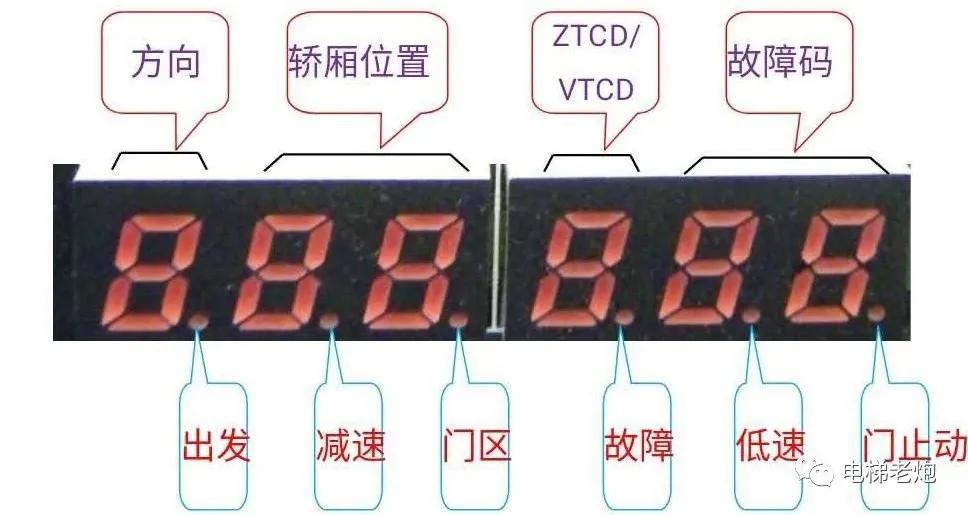

CA9-MPU数码管

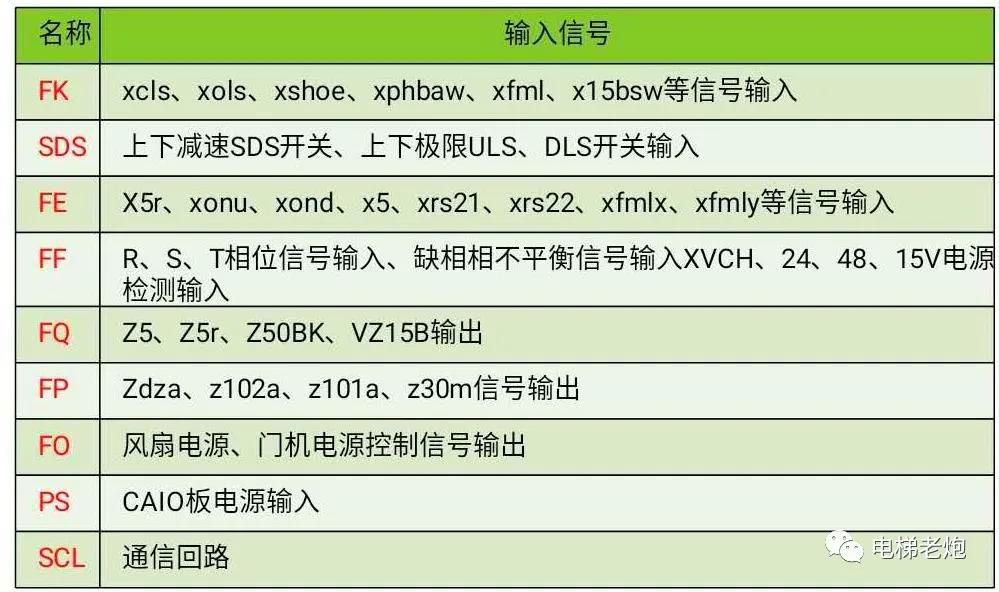

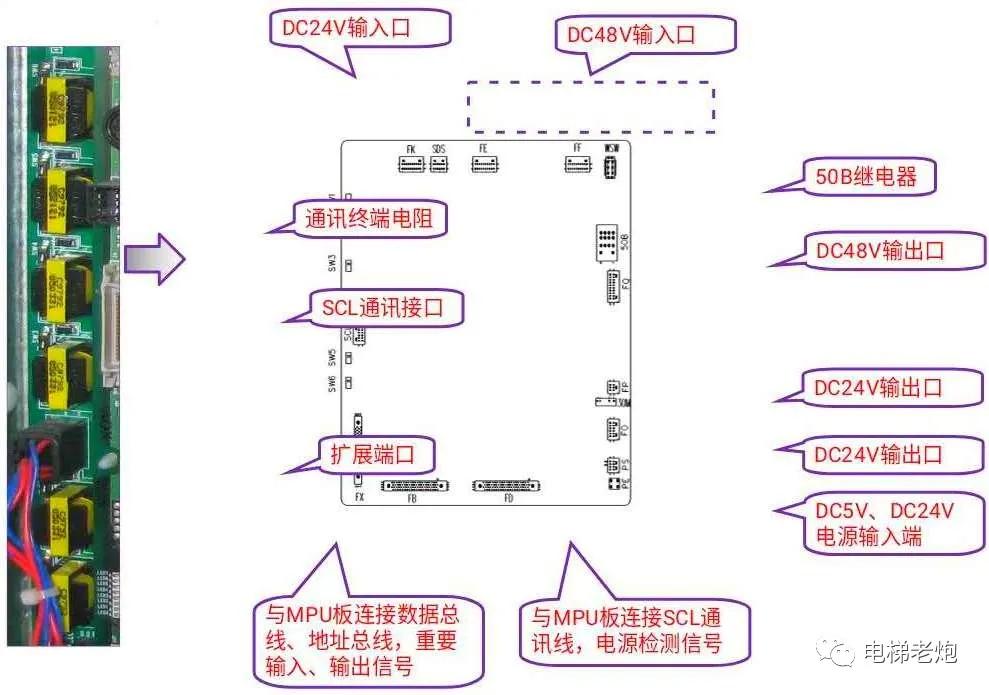

七、CAIO板介绍
CAIO板说明

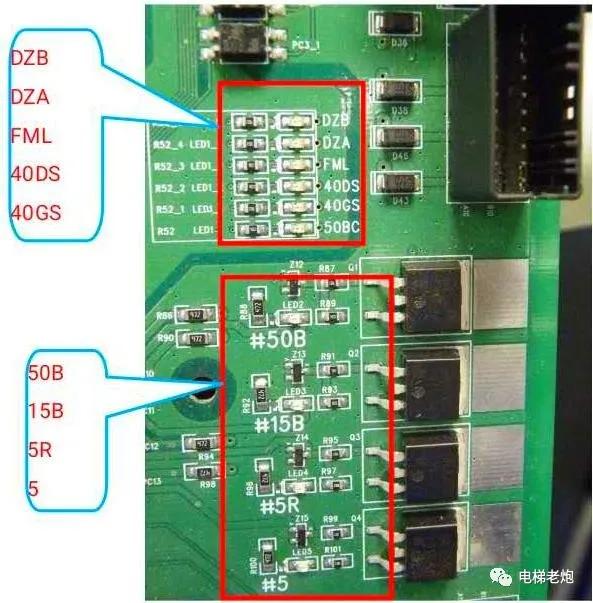

CAIO板信号灯

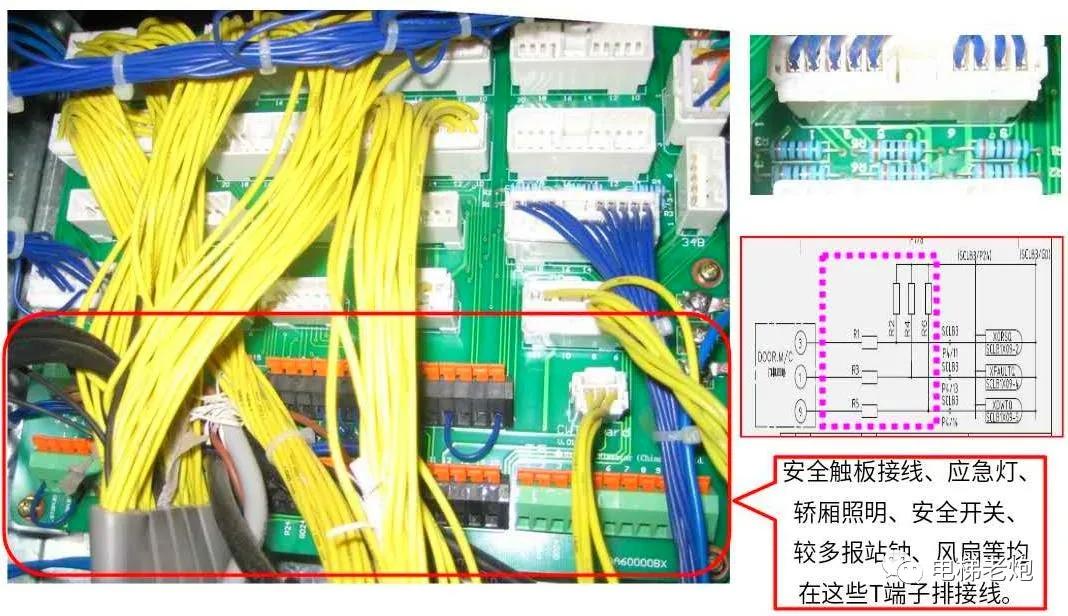

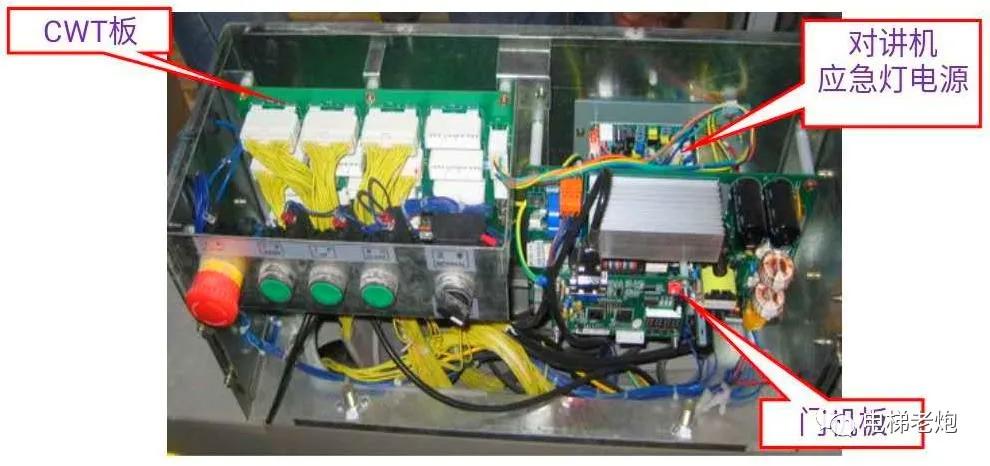

八、CWT板介绍
注：1.CWT板是插接中转板，包括随行电缆、轿顶到操作箱的电缆等。
2.门机故障、力反转、门宽信号的6个分压电阻也在CWT板上。

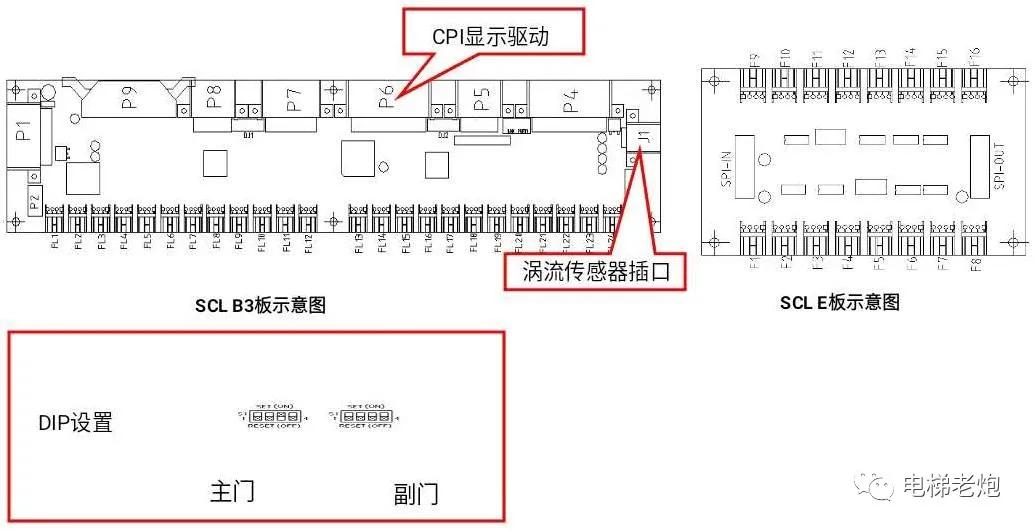

九、SCLB3板介绍
SCLB3板主要用于串行主控板使用SCL串行通讯进行数据交换，实现轿内楼层、开关的输入及轿内数显、信号灯、报站钟的输出，连接楼层的输入/输出接口为直接连接到每一个开关按钮、支持24个楼层输入输出，可扩展1个或多个楼层接口板SCLE板，每连接一件SCLE板就可扩展16层楼层的输入和输出。

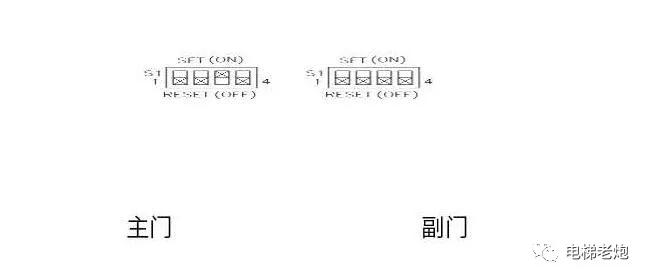

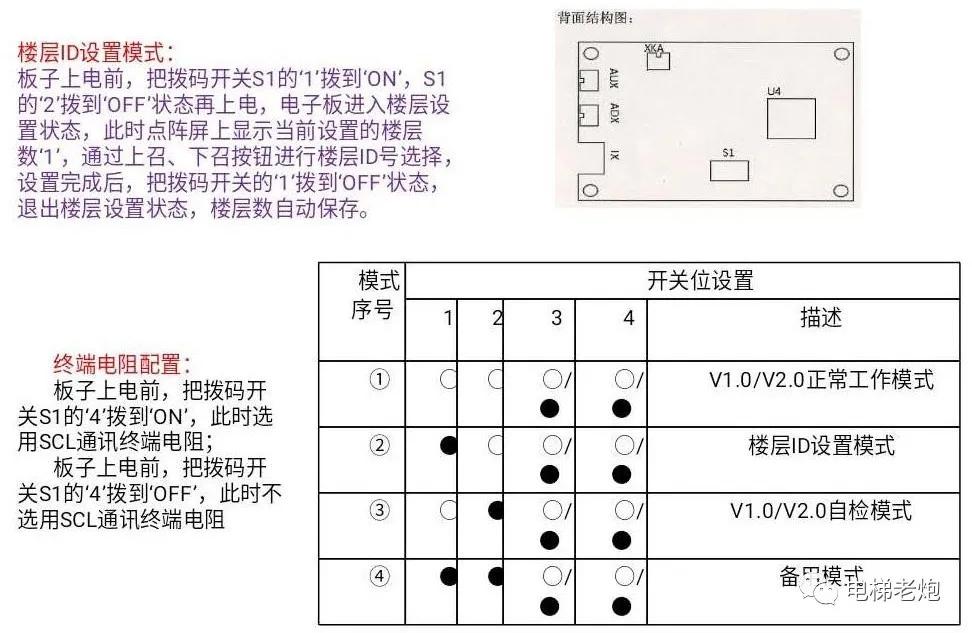

拨码设置
在MCA的情况下，3设置为ON，其它设置为0，如果是有主副门的，副门的B3板设置为全部OFF。
楼层设置

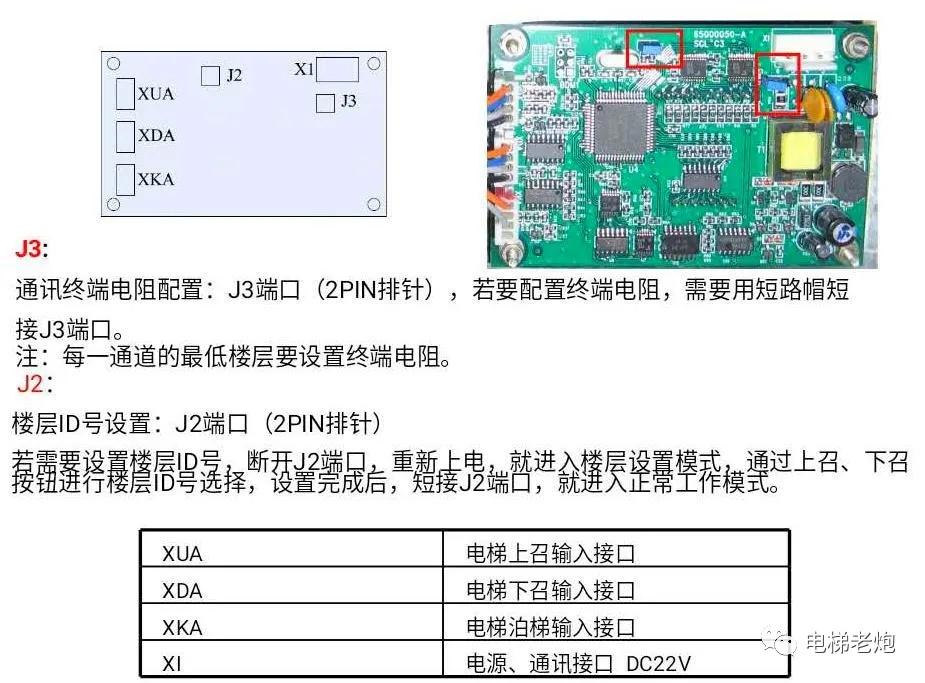

BX-SCL-C3V2.0板楼层设置

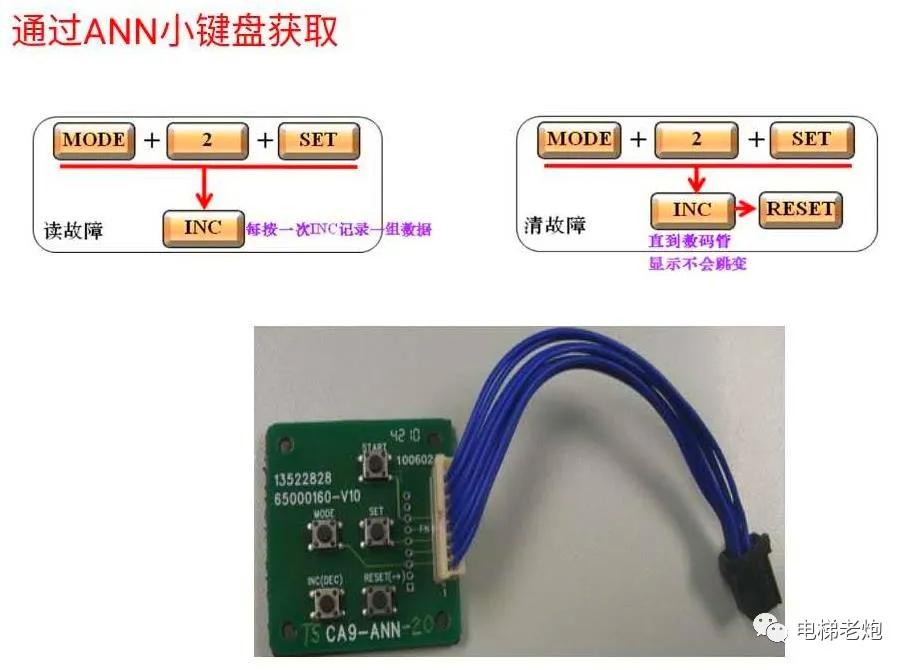

十、故障码的读取和处理
