1. 按钮

常见型号：LA42、K22 等

常见开孔：∅=22mm

主要参数：敞开/常闭点数量、开孔尺寸、颜色、是否带灯、是否自锁、是否带标牌等

常见厂家：上海天逸电器、江阴长江电器、施耐德电气等

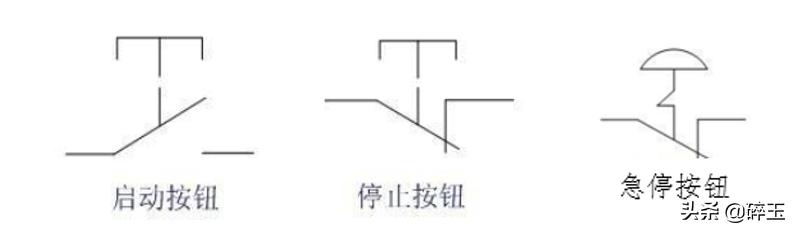

电气符号：

电气符号

实物图片：

对应实物图片

2. 指示灯

常见型号：AD17、K22等

常用开孔：∅=22mm

主要参数：电压等级、开孔尺寸、颜色、是否带标牌等

常见厂家：江阴长江电器、上海天逸电器、日本富士电机株式会社等

电气符号：

电气符号

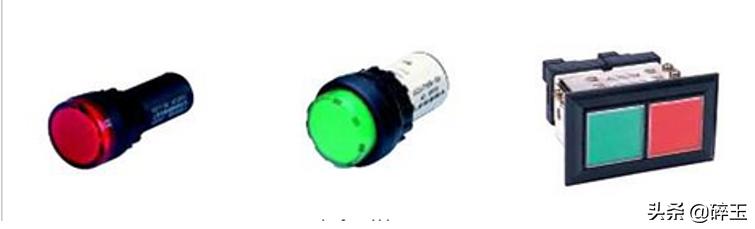

实物图片：

指示灯

3. 电压表

常见型号：6L2、CP96、1T1 等

主要参数：计量单位、显示形式、电压性质

常见厂家：浙江人民电器、浙江长城电器等

电气符号：

电压符号

实物图片：

电压表

4. 电流表

常见型号：6L2、CP96、1T1 等

主要参数：计量单位、显示形式、电压性质

常见厂家：浙江人民电器、浙江长城电器等

电气符号：

电流符号

实物图片：

电流表

5. 电流互感器

一般电流表只测 0~5A 电流，超出则用电流互感器转换，例如：规格 300/5 的互感器，表

示将 0~300A 转换为 0~5A。

一次侧穿匝数 1T，指被测线路，穿过电流互感器内孔一次；

二次侧不可开路，一端保持接地。

常见型号：LMZ、BH 等

主要参数：变比

常见厂家：浙江德力西电器、浙江人民电器等

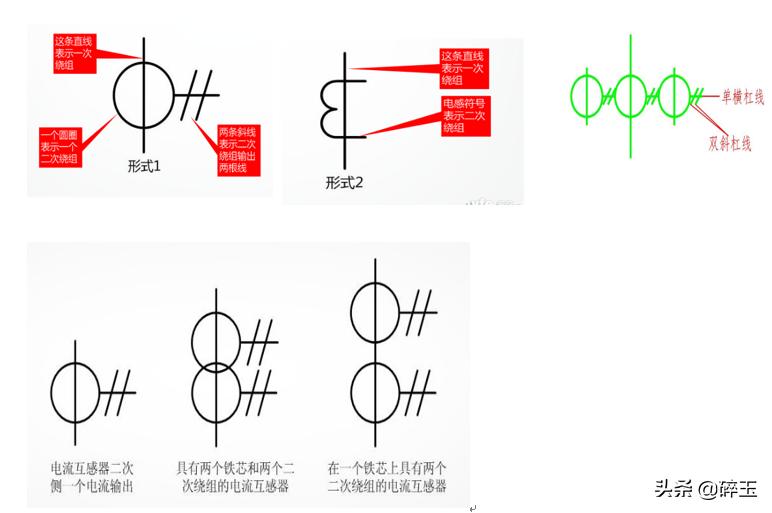

电气符号：

电流互感器——电气符号

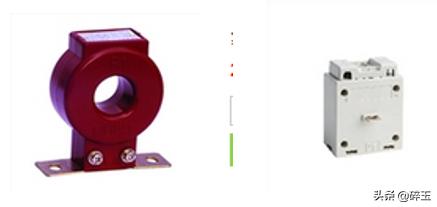

实物图片：

互感器

6. 熔断器

动力设备电路熔断器选择，额定工作电流×1.3，没有同规格的，取上一档选取；

一般二次线路熔断器电流小于 10A。

常见型号：RT14、RT32 等

主要参数：额定电流

常见厂家：浙江正泰电器、浙江德力西电器等

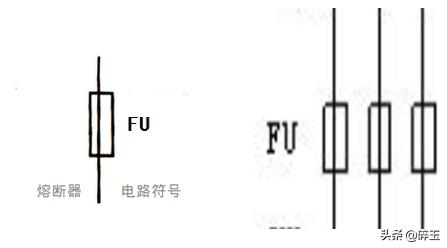

电气符号：

熔断器符号

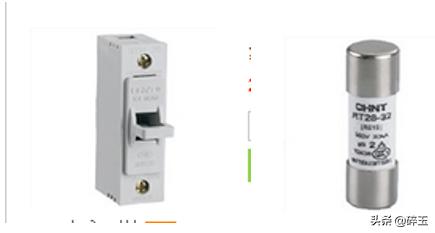

实物图片：

熔断器

7. 转换开关

一般分为两档，颜色多为红黄搭配，触点容量（额定电流）一般较大。

常见型号：LW5D、HZ12 等

主要参数：电压等级、额定电流

常见厂家：浙江德力西电器、江阴长江电器等

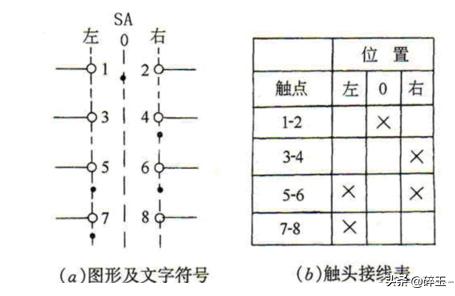

电气符号：

转换开关符号

实物图片：

转换开关

8. 断路器

提供可恢复的短路保护

① 线路保护型断路器，瞬间跳闸电流约为额定电流的 7 倍；

② 电动机保护型断路器，瞬间跳闸电流约为额定电流的 11 倍。断路器额定电流一般按被保护

电动机额定工作电流的 1.25-1.5 倍选取，没有同规格的，向上一档选取。

常见型号：DZ47、DZ45、DZ12、DZ20 等

主要参数：电压等级、额定电流、保护类型

常见厂家：浙江正泰电器、浙江人民电器等

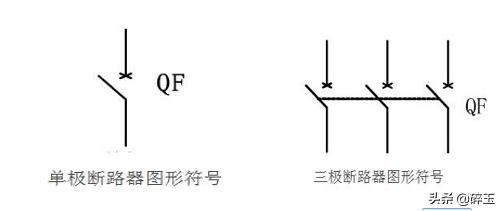

电气符号：

断路器电气符号

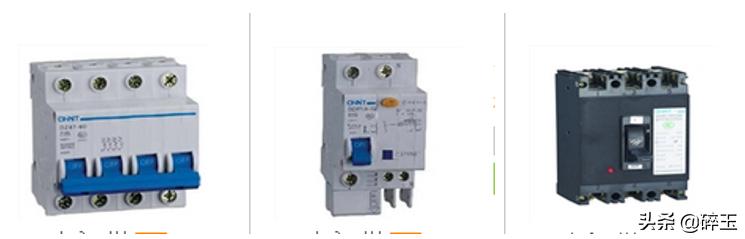

实物图片：

断路器

9. 交流接触器

主要用来控制主电路的通断，主触点接通，辅助触点吸合，用于自锁、安全互锁、告知功

能。

触点电流，按被装置的额定电流选取，没有相同规格的，向上一档选取。

常见型号：CJ20、CJ12、NC3 等

主要参数：触点电流，触点数量

常见厂家：浙江德力西电器、浙江正泰电器等

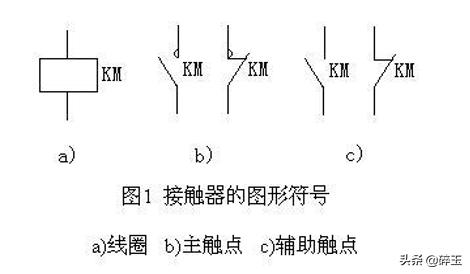

电气符号：

接触器电气符号

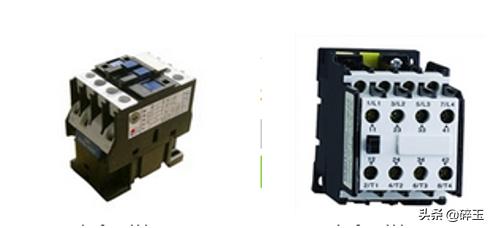

实物图片：

接触器

10. 中间继电器

主要作用是控制中间线路或其他小功率电气装置的通断，在主电气元件之前起中继作用，

或发出告知信号。

常见型号：JZ7、JZC4、JQX-13F、HH52 等

主要参数：电压等级、触点数量（有两开两闭、四开四闭等）

常见厂家：浙江长城电器、浙江正泰电器、日本欧姆龙等

电气符号：

继电器电气符号

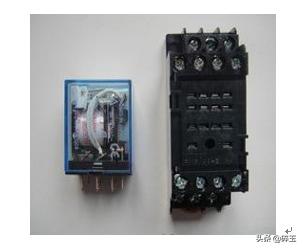

实物图片：

继电器
