在指示位信号变化的时候，有时会需要用到2张状态颜色差异较大的图片来明显体现，直接调用软件中自带的图库发现，2个状态的颜色是一个色系，1个状态的不够。
那么，以调用0状态为绿*图色**片，1状态为红*图色**片举例，这里介绍通过画图工具添加至向量图库的方法。

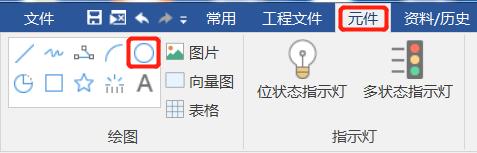

步骤1 调出绘图工具，位置：【元件】》【绘图】，选择需要的形状，这里我选择圆形

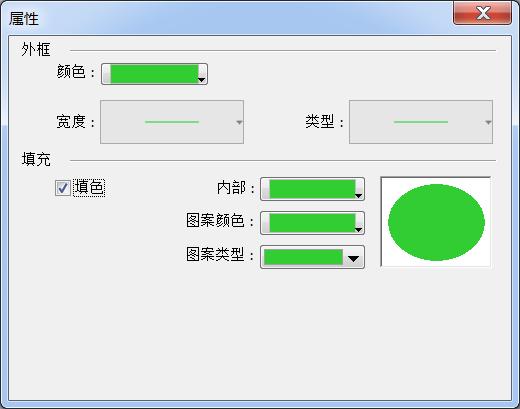

步骤2 设置圆形的外框和填充相关属性，在程序中画上自己需要的绿色椭圆形图

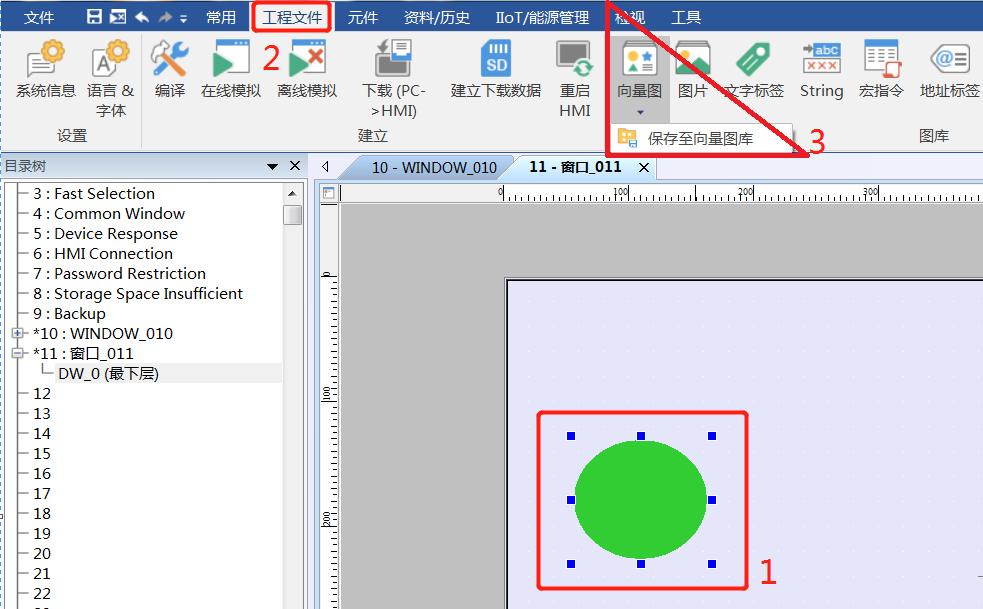

步骤3 选中绿色椭圆形图，再点击【工程文件】》【向量图】》【保存至向量图库】

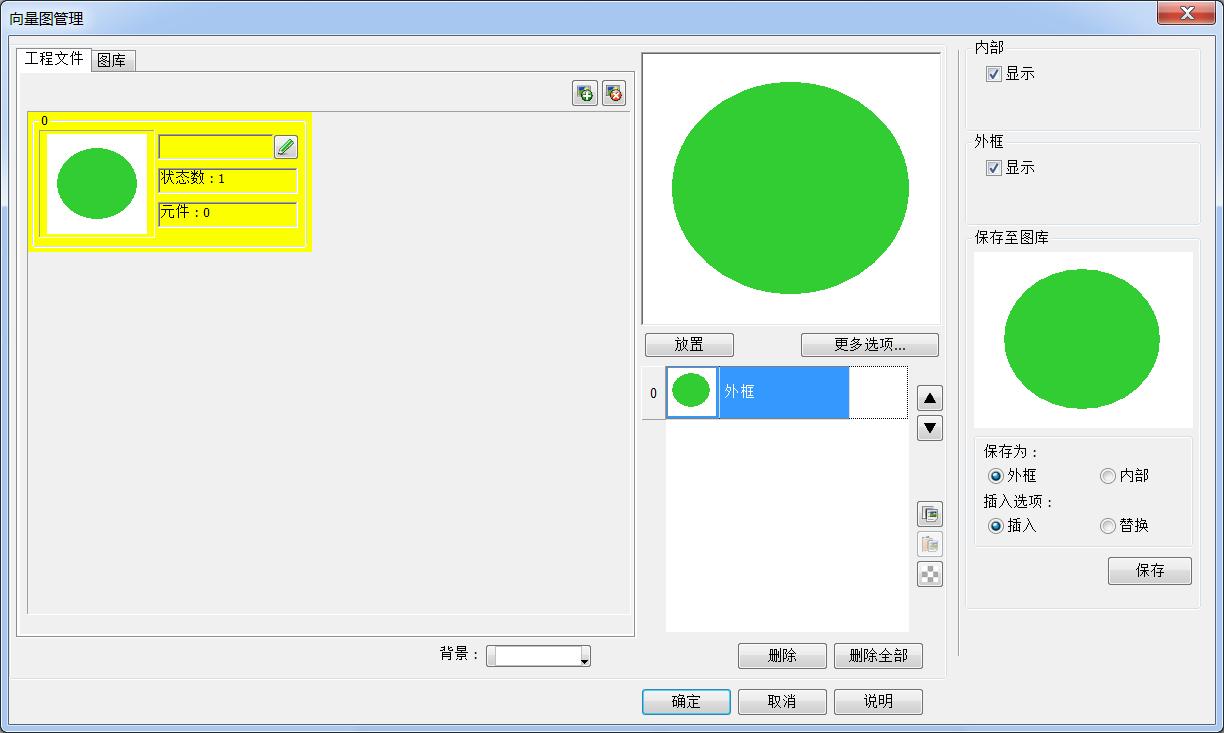

步骤4 选择一个空白编号，保存

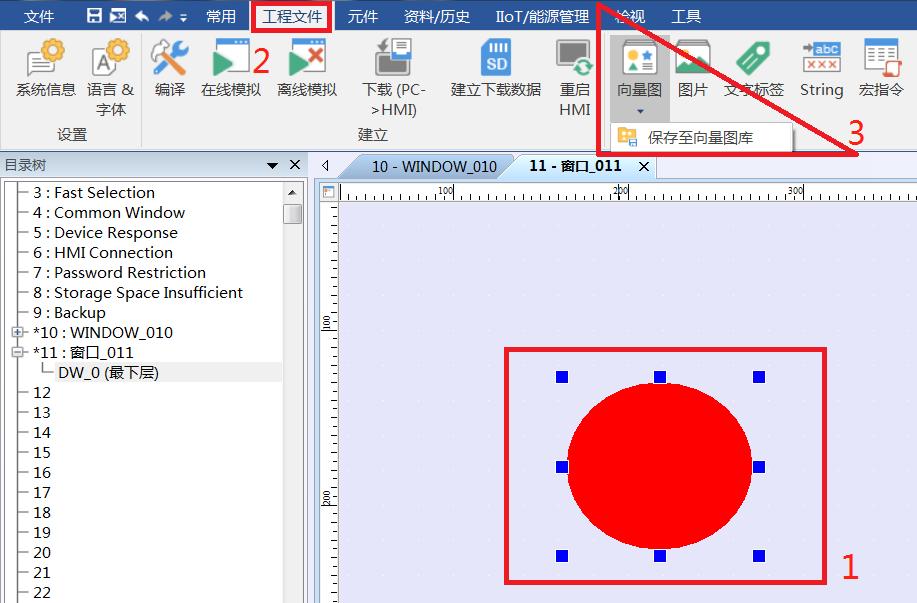

步骤5 画图步骤再进行一遍，画好红色椭圆形图，选中，再点击【工程文件】》【向量图】》【保存至向量图库】

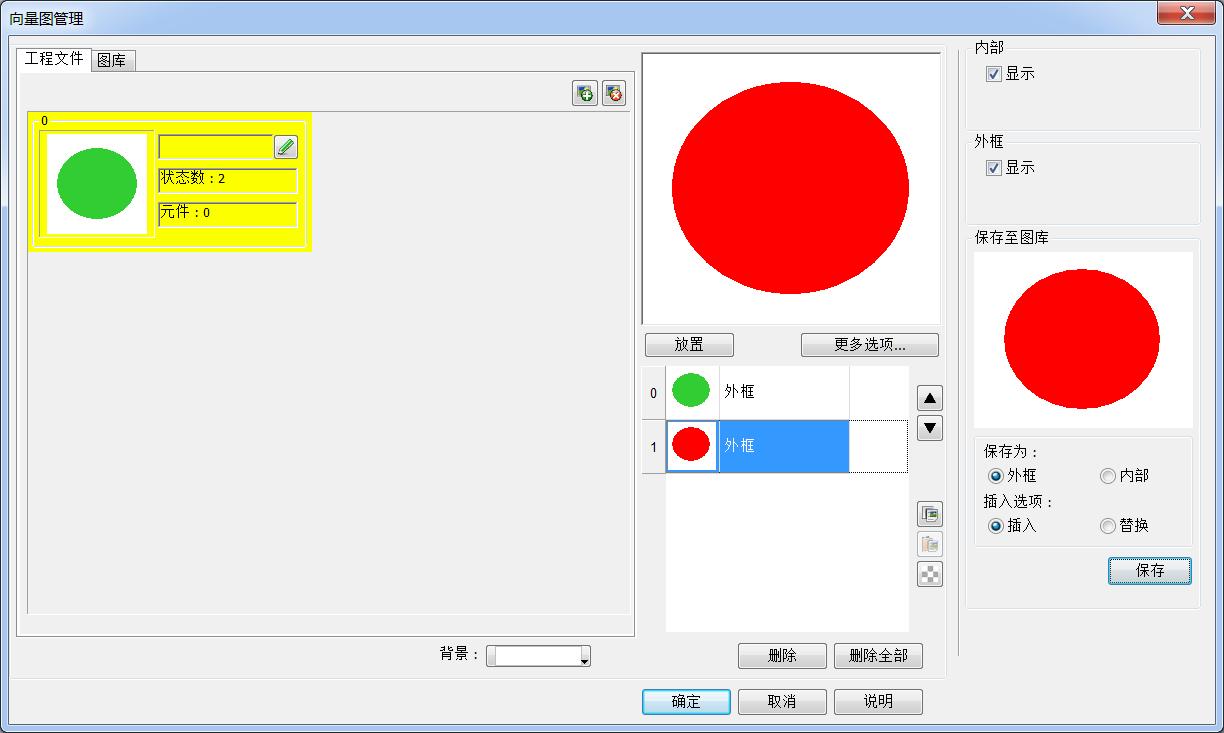

步骤6 放到刚刚绿色椭圆形图的编号下，效果如图
步骤7 程序中，位状态指示灯可以调用这个新增的图库，实现想要的效果。
注释：本范例中使用的编程软件EB pro版本是6.04.01.392_20200507
