智能高频开关电源模块RT10A230X介绍：

RT/F型充电模块额定输入为交流式电三相三线制，输出为DC220V/10A(110V/20A)，是目前电力操作电源市场上最为主流的规格，由润海通科技有限公司自主研发生产，订购咨询：18923728688下面将做系统的介绍：

模块外观

充电模块的外观如下图：

图2-1 充电模块外观

2．1．2 前面板

充电模块前面板如下图所示：

图2-2 充电模块前面板

1） LED 显示面板

可显示模块电压、电流、告警、地址、分组号、运行方式等信息。若按键不操作超过一分钟，将自动显示模块电压和电流，此时如果存在告警，则显示告警信息。电压显示精度为 ±0.5V ，电流显示精度为 ±0.2A 。

2） 指示灯

模块面板上有3个指示灯，分别为电源指示灯（绿色）、保护指示灯（黄色）和故障指示灯（红色），见下表。

表2-1 面板指示灯说明

3） 手动操作按键

模块面板上有两个按键，上键和下键。

通过按键，可查看模块信息。例如模块输出电压234V、输出电流10.0A、地址2、运行在自动方式、分组号1，按上键或下键将依次显示如图2-3。

图2-3 模块信息显示顺序

通过按键还可设置模块参数：手动输出电压、模块地址、模块分组号、模块运行方式（手动/自动）。设置步骤如下：

1、 按上键或下键，将当前的显示切换到要更改的信息界面。

2、 按上键或下键大约5S后释放，可看到显示闪烁。

3、 按上键或下键更改设置值。

4、 按下键（显示将不再闪烁）释放以确认数据；若放弃更改，按上键大约5S后（显示将不再闪烁）释放后即可退出设置模式。

下面以将模块的运行方式由“自动”设置为“手动”为例，说明设置方法。

先按上键或下键直到出现的界面，然后按上键或下键大约5S释放，界面闪烁，再按上键，出现界面后，按下键大约5S后，界面不再闪烁，表示确认。

模块的分组号设置范围为0-3，模块最大分组数为4.每组并机工作的模块最大数量为31.

4） 拉手及模块紧固螺丝

拉手可方便模块的组装及维护，紧固螺丝有利于更好地固定充电模块，防止意外松脱

5） 风扇罩

风扇罩用于防止外部物件被风扇吸入充电模块中造成模块损坏。

注意： 在自动模式下，即时，不能修改模块的参数。

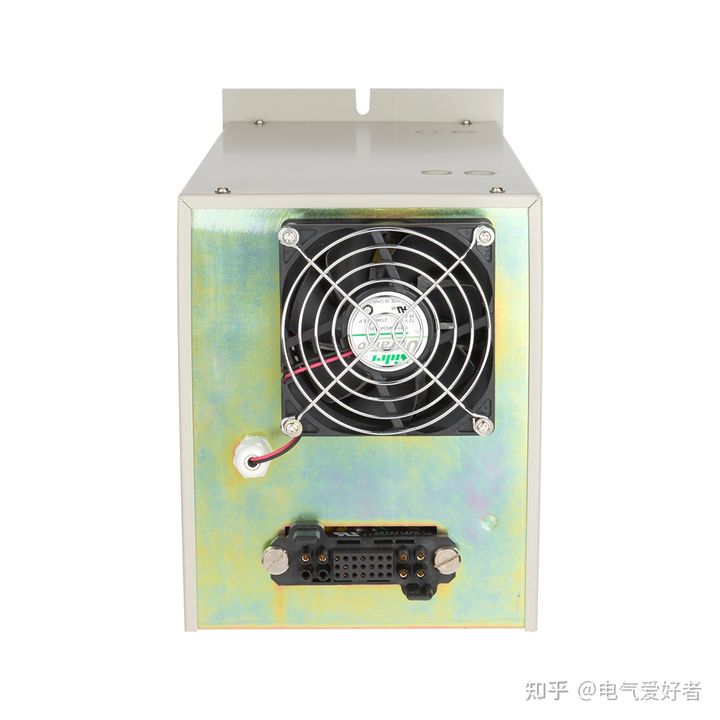

2．1．3 后面板

充电模块的后面板如下图所示：

充电模块采用输入输出一体化插座（金手指插座），可热插拔，因此模块安装维护极为方便。

充电模块配有金手指转接插座，方便系统接线，其外部接线如下表。

2.2 充电模块工作原理

充电模块工作原理如下图：

三相交流电源经过EMI滤波器输入到整流电路，将交流整流为脉动的直流输出，通过无源功率因数校正（PFC）电路，将脉动的直流转换为平直的直流电源。

DC/DC变换器由DSP产生PWM波控制功率器件，经高频变压器隔离输出后再由高频整流；LC滤波及输出EMI电路输出系统所要求的稳压的直流电压。

整个充电模块在微机系统的监控下工作，包括模块的保护、电压调整等，同时微机实现将充电模块的运行数据上报到监控模块和接受监控模块的控制命令。

2.3 充电模块主要功能

2.3.1 保护功能

1）输入过/欠压保护

模块具有输入过/欠压保护功能。当输入交流电压小于313±10V或者大于485±10V，模块保护，无直流输出，保护指示灯（黄色）亮。电压恢复到335±10Vac～460±15Vac之间后，模块自动恢复工作。

2）输出过压保护/欠压告警

模块具有输出过压保护欠压告警功能。当输出直流电压大于293±6V(220V系统)或145±3V(110V系统)时，模块保护，无直流输出，保护指示灯（黄色）亮。模块不能自动恢复，必须将模块断电后重新上电。

当输出电压小于150±1V(220V系统) 或75±1V(110V系统)时，模块告警，有直流输出，保护指示灯（黄色）亮。电压恢复后，模块输出欠压告警消息。

3）短路回缩

模块具有短路回缩功能。当模块输出短路时，输出电流不大于40%额定电流。短路因素排除后，模块自动恢复正常输出。

4）缺相保护

模块具有缺相保护功能。当输入缺相时，模块半功率输出。

5） 过温保护

模块的进风口被堵住或环境温度过高导致模块内部的温度超过设定值时，模块会过温保护，模块面板的保护指示灯（黄色）亮，模块无电压输出。当异常条件清除、模块内部的温度恢复正常后，模块将自动恢复为正常工作。

2.3.2其它功能

1）风扇温度控制

风扇无级调速，模块通过对环境温度和输出电流综合考虑进行风扇调速控制。

2）故障显示

模块告警信息以故障代码的形式在LED上实时的闪烁显示。故障代码如表2-2所示。

表2-2 故障代码显示含义

3）通信功能

模块可以CAN总线方式与上位机通信。将模块输出电压和电流、模块保护和告警信息发送给上位机，接受并执行上位机下发的控制命令。见下表。

表2-3 充电模块通信功能

注意： 在系统安装时，需要在最后一个模块的CAN+和CAN-之间接入120欧姆1/4W电阻，以实现CAN总线的阻抗匹配。

2.4 充电模块性能参数

2.4.1 环境要求

充电模块环境要求见下表：

表2-4 充电模块环境要求

2.4.2 输入特性

充电模块输入特性见下表：

表2-5 充电模块输入特性

2.4.3输出特性

充电模块输出特性见下表：

表2-6 充电模块输出特性

2.4.4其他特性

1）机械参数

模块外形尺寸（长*宽*高）：315mm*178mm*88mm

模块重量：＜5Kg

2) 音响噪音：＜55dB

3）绝缘电阻：输入端、输出端对外壳相互之间以及输入端输出之间的绝缘电阻＞10MΩ（试验电压500Vdc）.

4) 绝缘强度：输入端、输出端短接后，在输入/输出端与外壳之间施加 50Hz、有效值为2000V的交流电压1分钟，无击穿或飞弧现象。

5）安规及EMC标准等级及判定

表2-7 安规及EMC标准

6） MTBF＞300,000小时。

2.5 充电模块安装尺寸

2.5.1 充电模块安装尺寸见下图。

图2-6 模块安装尺寸（单位：mm）

2.5.2 模块插框（选配件）

图2-7 模块插框尺寸（单位：mm）

2.6 包装维护

! 注意

未经许可，严禁擅自打开模块外壳。否则，由此造成的设备损坏以及人身伤害润海通公司概不负责。同时，由此造成的技术秘密的泄漏，润海通公司保留追究相关法律责任的权利
