在本文中，将详细地介绍一个平面图综合绘制实例。在该综合绘制实例中，涉及到的知识主要包括创建新图形文件、设置所需要的图层、定制文字样式与标注样式、使用各种绘图和修改工具进行二维图形绘制与编辑、给图形标注尺寸等。事实上，在进行绘制图形之前，通常要进行绘图之前的准备工作，这包括设置图层、定制文字样式与标注样式等，当然为了不用每次进行绘图项目之前都要重复这些基本的准备工作，可以将定制好的它们保存为图形样板文件，这样在新建图形文件时便可以直接调用该图形样板，方便且能遵守统一的制图标准。

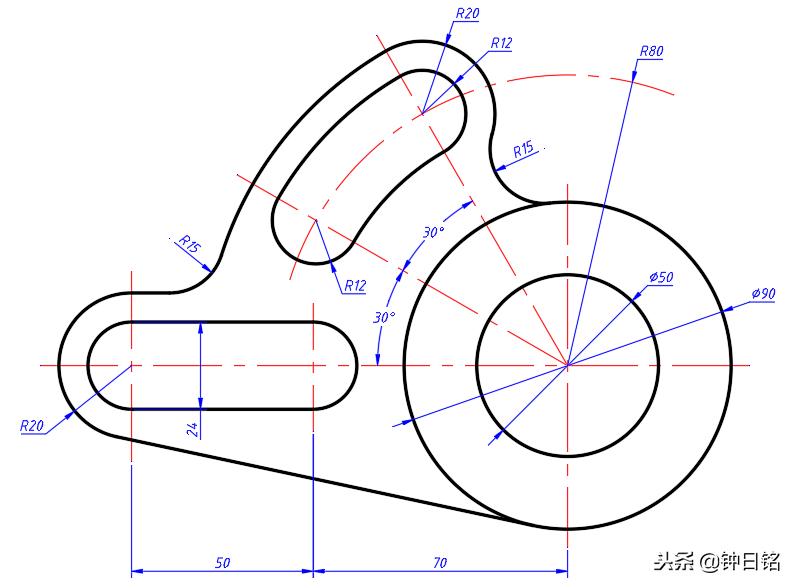

本平面图综合绘制实例最后要完成的平面图如图1所示，具体的绘制步骤如下。
图1 范例最后完成的平面图1
1）新建一个图形文件。在"快速访问"工具栏中单击"新建"按钮，接着通过弹出的对话框选择AutoCAD 2019软件提供的"acadiso.dwt"图形样板，单击"打开"按钮。

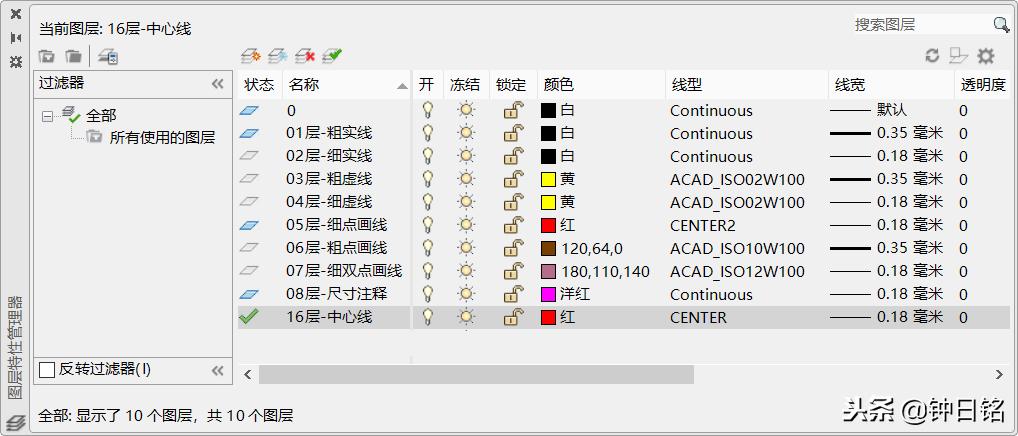

2）定制若干图层。所选图形样板中只存在名称为"0"的一个图层，不能满足本例设计的需求，因此需要由用户定制所需的图层。切换至"草图与注释"工作空间，从功能区的"默认"选项卡的"图层"面板中单击"图层特性"按钮，弹出"图层特性管理器"选项板。利用"图层特性管理器"选项板，分别创建名为"01层-粗实线" "02层-细实线" "03层粗虚线" "04层-细虚线" "05层-细点画线" "06层-粗点画线" "07层-细双点画线" "08层-尺寸注释"和"16层-中心线"这些图层，各层的颜色、线型和线宽特性如图2所示。
图2 利用"图层特性管理器"选项板定制图层

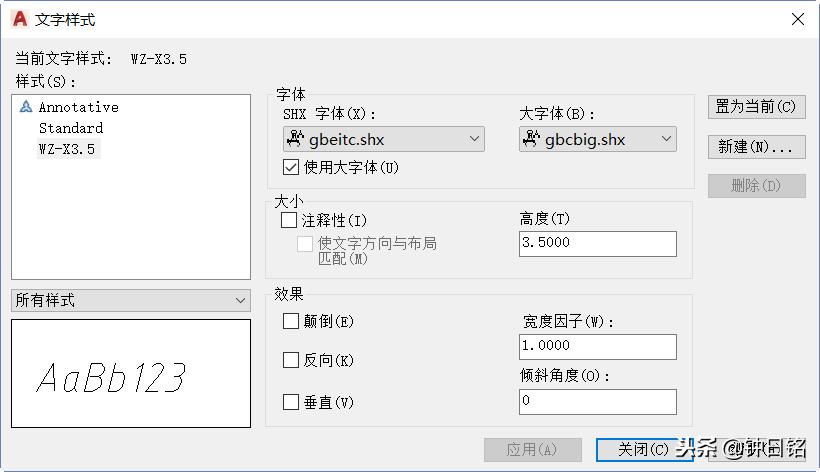

3）设置文字样式，如图3。
图3 创建新文字样式
4）设置标注样式，如图4。具体设置省略。

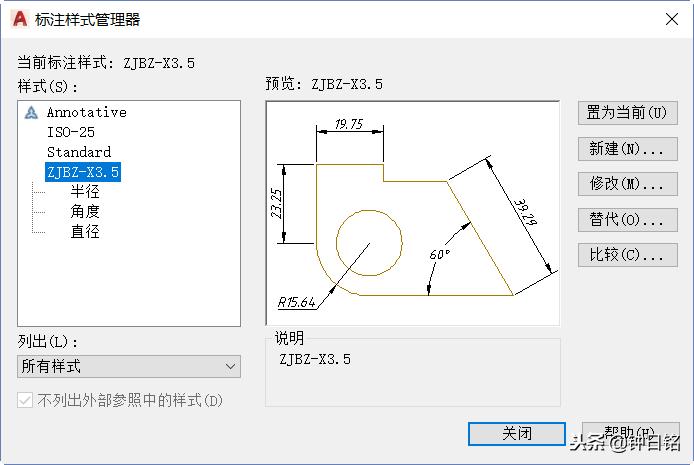

图4 "标注样式管理器"对话框
5）设置对象捕捉模式。在绘制该平面图时，需要使用设定的对象捕捉模式。要设置基本的对象捕捉模式，则在状态栏中单击"对象捕捉"按钮右侧的"下三角箭头"按钮，接着选择"对象捕捉设置"命令，弹出"草图设置"对话框且自动打开"对象捕捉"选项卡，从中设置对象捕捉模式的基本选项，如图5所示，然后单击"确定"按钮。
图5 设置对象捕捉的基本模式
此时，在状态栏中可以设置打开"正交""对象捕捉""对象捕捉追踪"和"线宽显示"等模式。
6）绘制部分中心线。将"05层-细点画线"图层设置为当前图层，接着单击"直线"按钮，在绘图区域中绘制如图6所示的两条正交的中心线，其中水平中心线的长度大约为195mm，竖直中心线的长度大约是100mm。
图6 绘制两条中心线
7）进行两次偏移操作。
在功能区的"默认"选项卡的"修改"面板中单击"偏移"按钮，根据命令行提示进行以下操作。
命令: _offset
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>: 70↙ //指定偏移距离为70
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择竖直的中心线
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: //在竖直中心线的左侧单击
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:↙

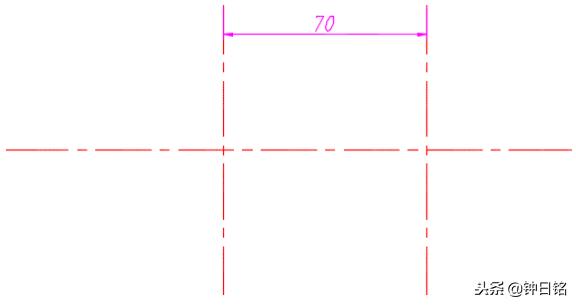

此偏移操作得到的图形效果如图7所示。
图7 偏移一条中心线

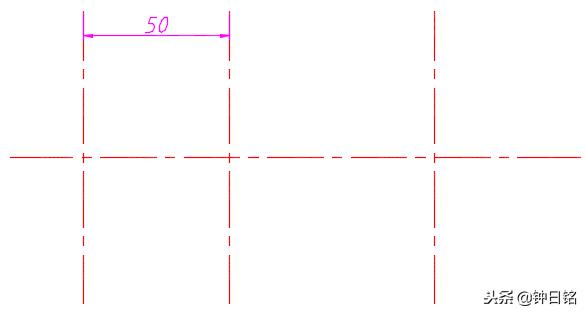

再次单击"偏移"按钮，按照以下操作创建如图8所示的偏移中心线。
命令: _offset
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <70.0000>: 50↙ //指定偏移距离为50
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择刚偏移生成的竖直中心线
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: //在所选竖直中心线左侧单击
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:↙
图8 再生成一条偏移中心线
8）绘制两条与水平中心线成设定角度的中心线。
先介绍如何绘制第一条倾斜的中心线。单击"直线"按钮，根据命令行提示进行以下操作。
命令: _line
指定第一个点: _int 于 //选择最右侧竖直中心线与水平中心线的交点A
指定下一点或 [放弃(U)]: @105<120↙
指定下一点或 [放弃(U)]: ↙
绘制该倾斜的中心线如图9所示。
图9 绘制一条倾斜的中心线

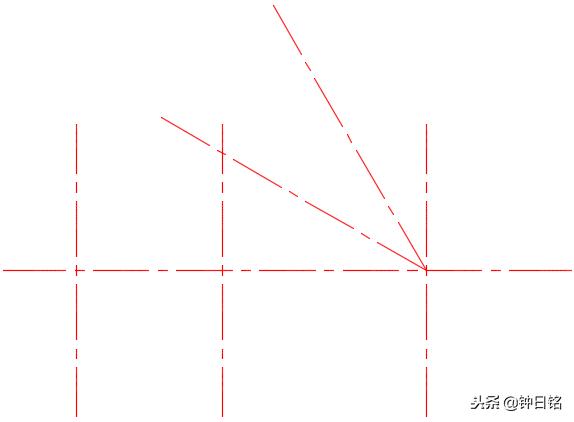

使用同样的方法再绘制另一条倾斜的中心线，如图10所示。
图10 绘制另一条倾斜的中心线
9）绘制一条圆形中心线。单击"圆：圆心、半径"按钮，选择倾斜中心线与水平中心线的交点作为圆的圆心，然后指定圆的半径为80，从而绘制一条圆形中心线，如图11所示。
图11 绘制圆形中心线
10）更改当前图层。将"01层-粗实线"图层设置为当前图层。
11）绘制相关的圆。单击"圆：圆心、半径"按钮，绘制如图12所示的相关圆。

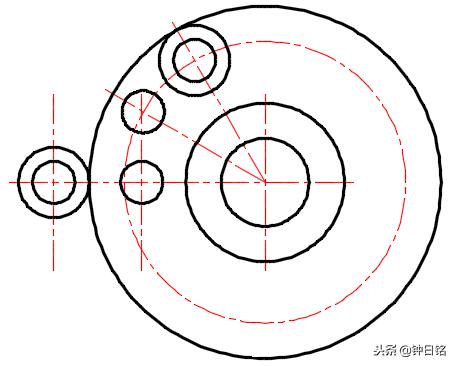

图12 绘制相关的圆

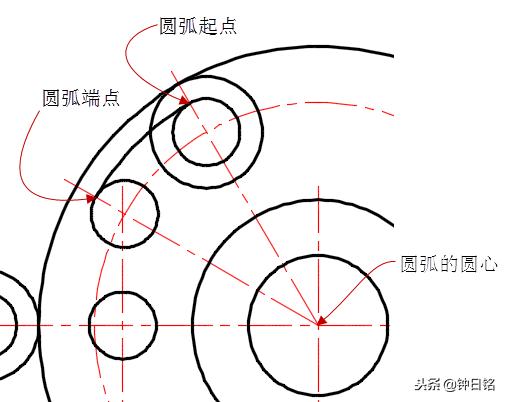

12）通过指定圆心、起点和端点绘制圆弧，如图13。
图13 绘制一条圆弧

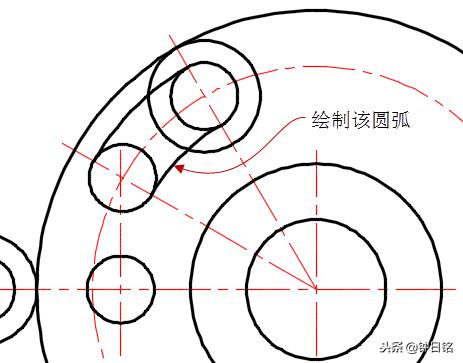

使用同样的方法，再单击"圆心，起点，端点"按钮，并分别指定圆弧的圆心、起点和端点来绘制第2条圆弧，如图14所示。
图14 绘制第2条圆弧
13） 绘制相关的直线段。单击"直线"按钮，分别绘制如图15所示的3条直线段。
图 25 绘制3条直线段

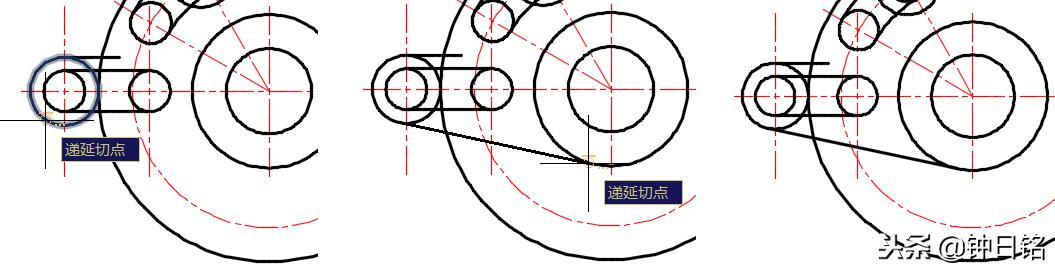

14）绘制一条相切直线。单击"直线"按钮，将鼠标指针置于图形窗口中，按〈Ctrl+鼠标右键〉以弹出一个快捷菜单，选择"切点"选项，接着在图形窗口中捕捉一个递延切点，系统提示指定下一点，此时确保将鼠标指针置于图形窗口中，按〈Ctrl+鼠标右键〉以弹出一个快捷菜单，选择"切点"捕捉替代选项，然后在图形窗口中捕捉另一个递延切点，，按〈Enter〉键结束直线命令，完成绘制的相切直线如图16所示。

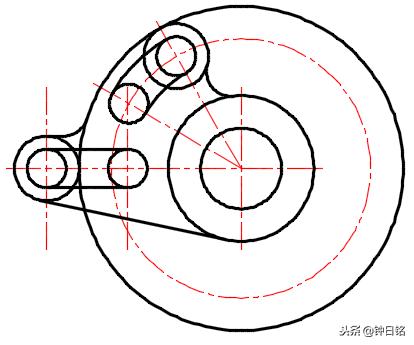

图16 定义要相切的3个对象
15）绘制圆角，如图17所示。
图17 创建好两个圆角后的图形效果
16) 修剪图形，如图18所示。
图18 修剪图形的结果
17）打断部分中心线，参考结果如图19所示。

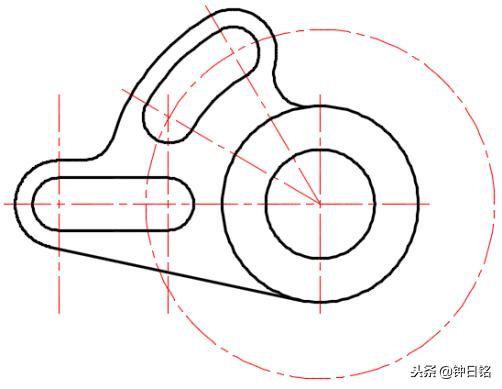

图19 打断部分中心线后的图形效果
18）将"08层-尺寸注释"设置为当前图层，以及选择所需要的标注样式。
20）标注尺寸，如图20所示。

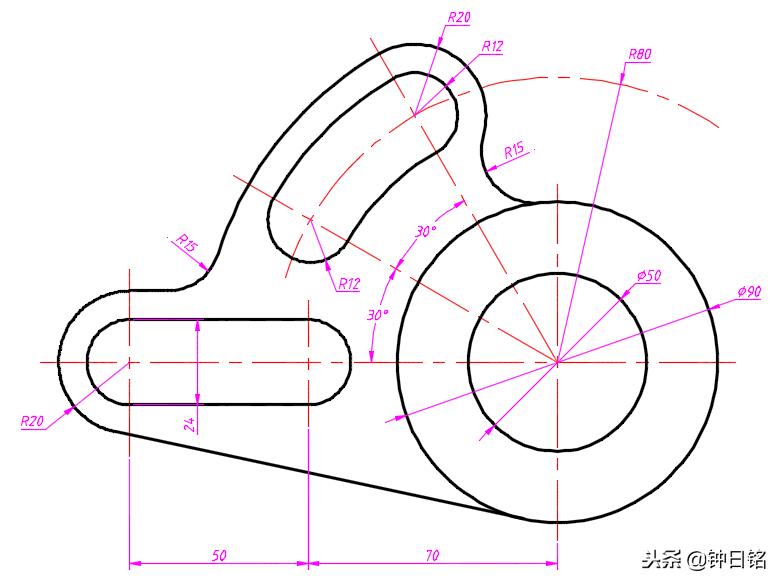

图20 尺寸标注效果
案例总结：对于平面图绘制结果而言，其绘制过程可以是非常灵活的，甚至有些中心线可以后期使用专门的中心线或圆心标记命令来绘制。这些需要用户不断地总结绘图经验，找到适合自己的绘图工具和思路。
