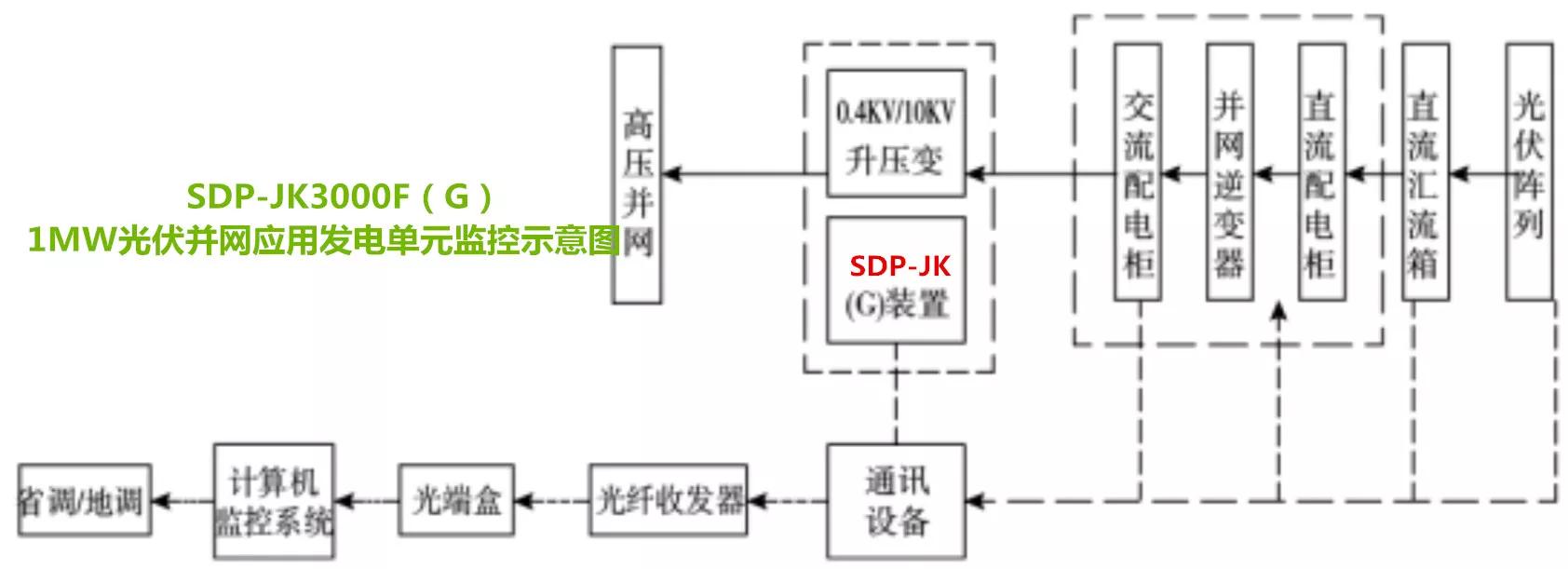

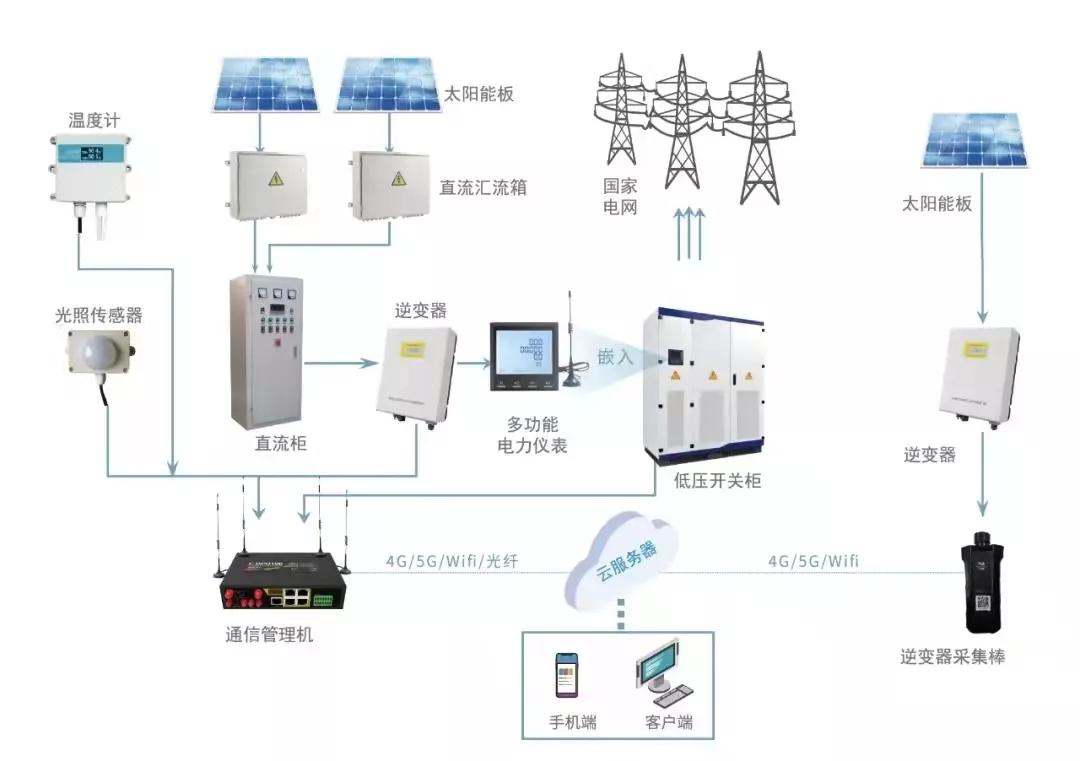

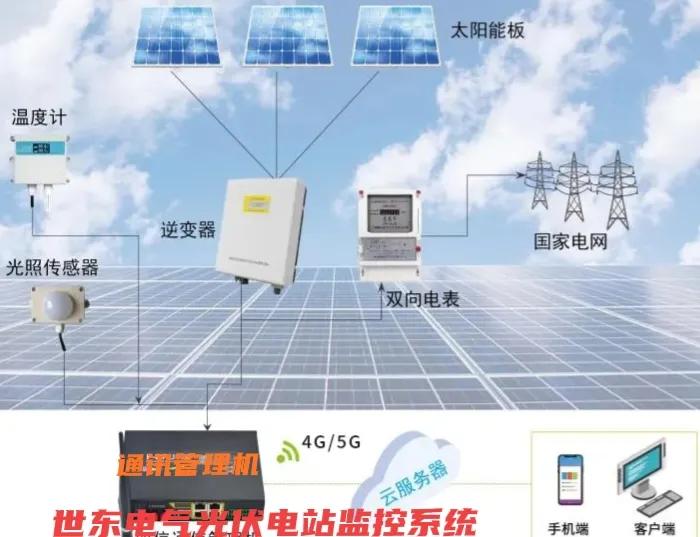

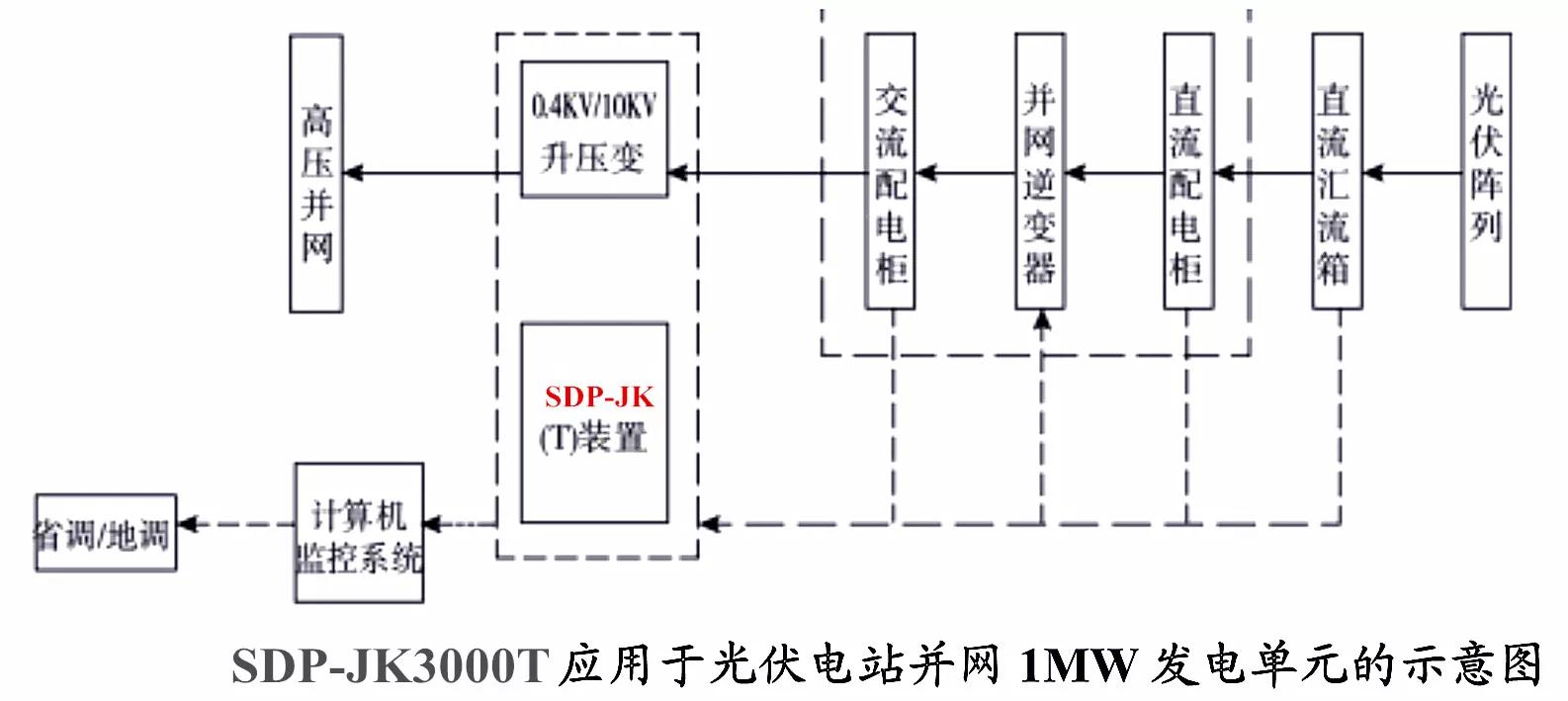

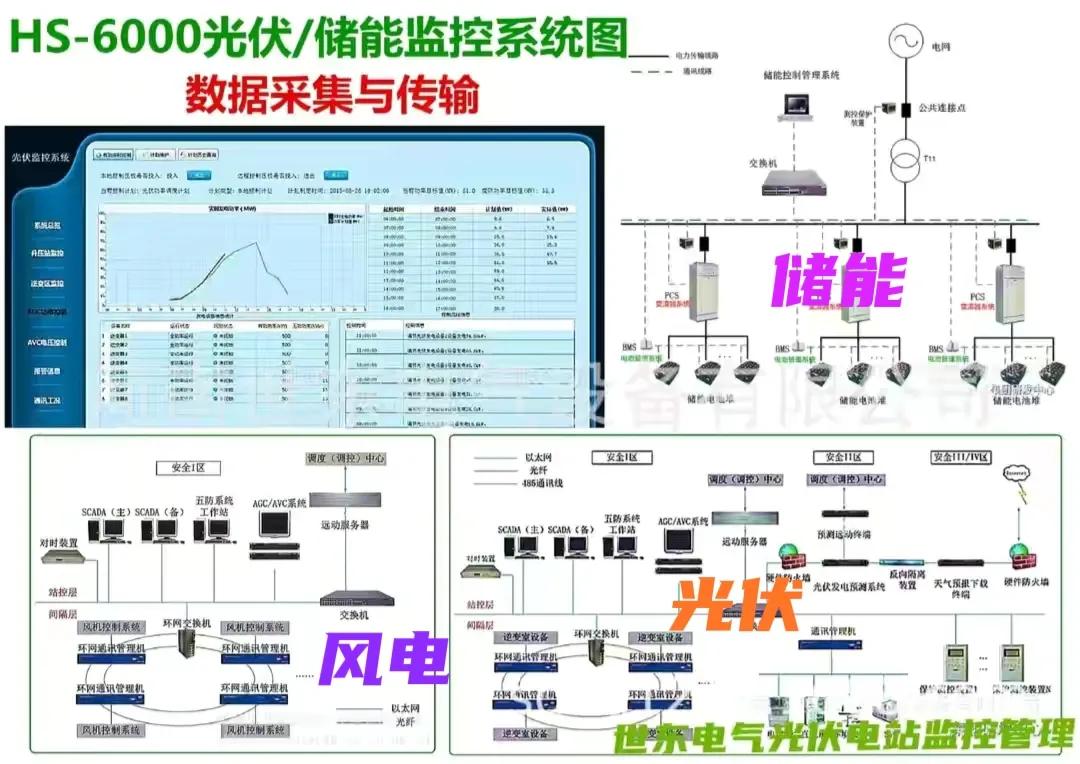

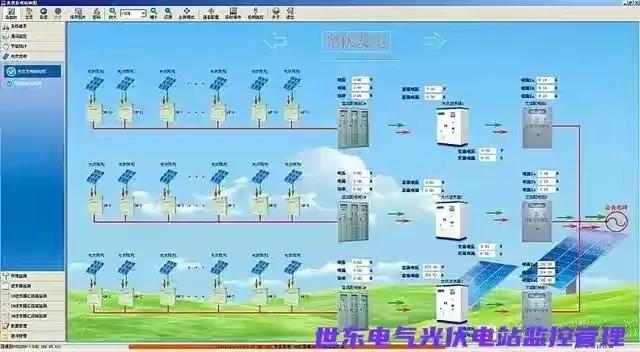

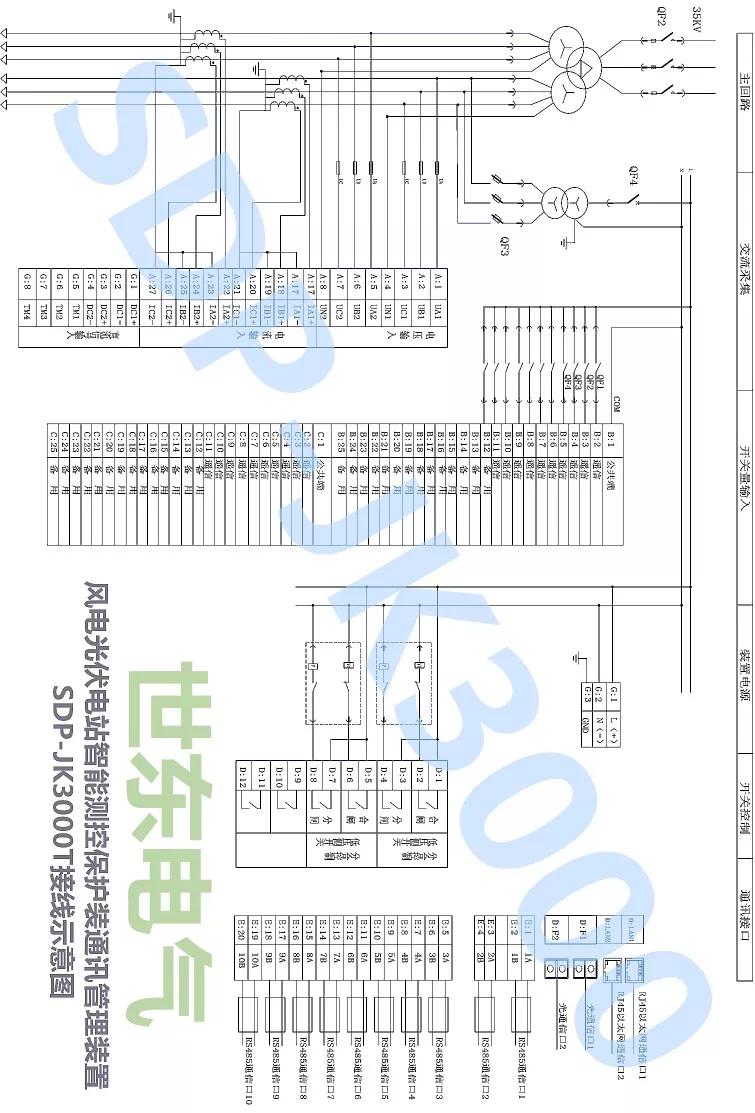

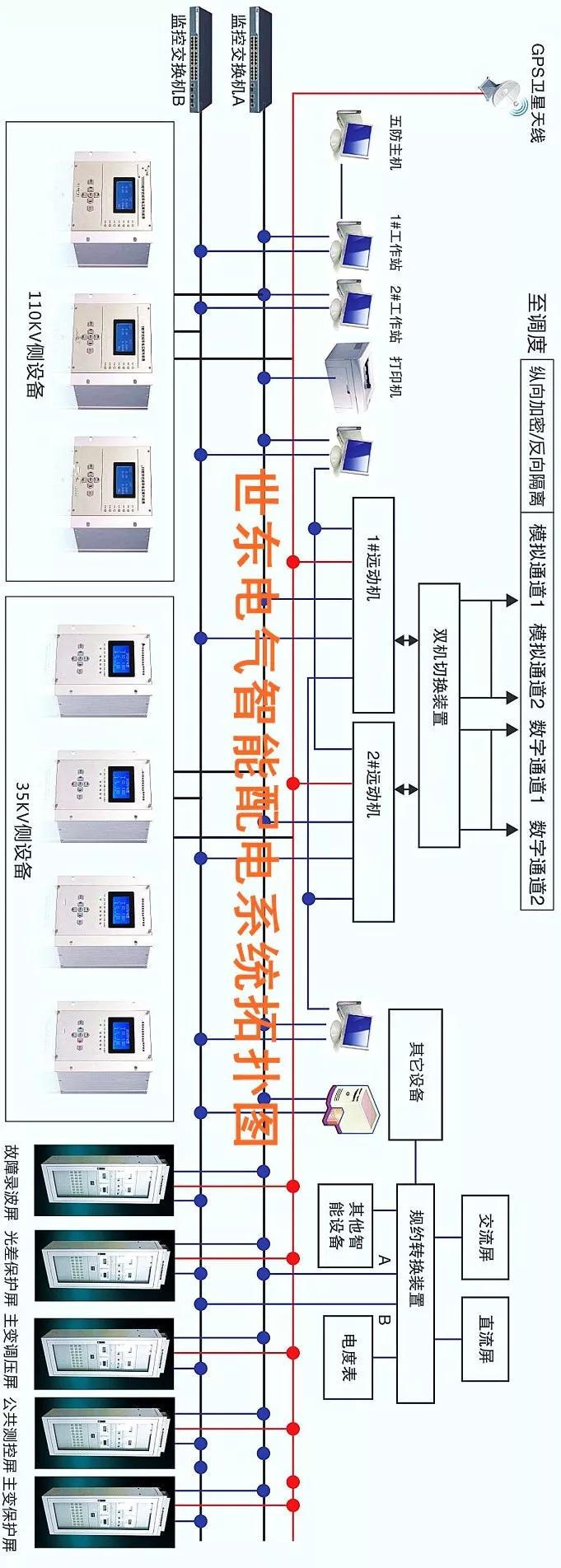

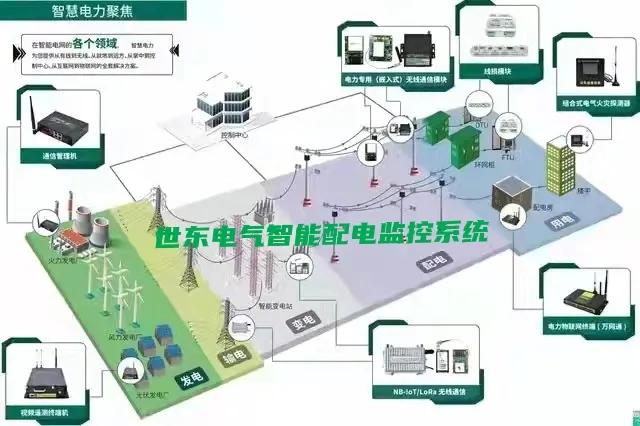

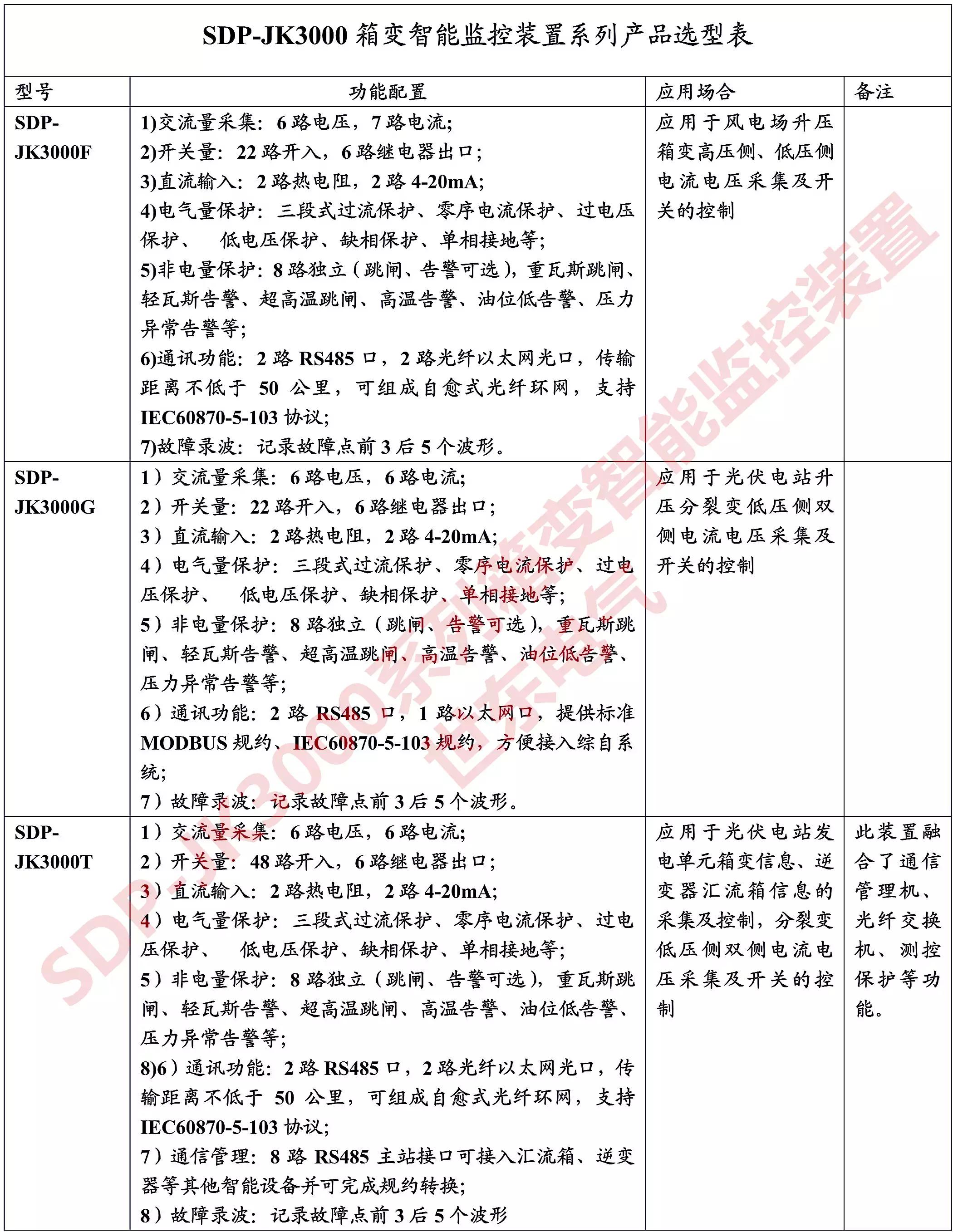

一、世东电气SDP-JK3000系列箱变智能监控装置：具备光伏箱变低压侧或风电场箱变高低压侧的模拟量采集、非电量保护、远方控制和通讯功能，同时，融合光纤交换机、通讯管理机、负责接入和传输发电单元内的逆变器、智能汇流箱等数据通信，实现光伏发电系统所属智能设备通讯信息的集中和传输，经自愈式环形光纤以太网，接入升压站综自系统，实现升压站对光伏发电单元或风电场的远程管理和自动化监控，满足光伏电站以及风电场“智能化、无人值班，少人值守”的运行管理方式
二、世东电气SDP-JK3000系列箱变智能监控装置通信管理机功能简介：

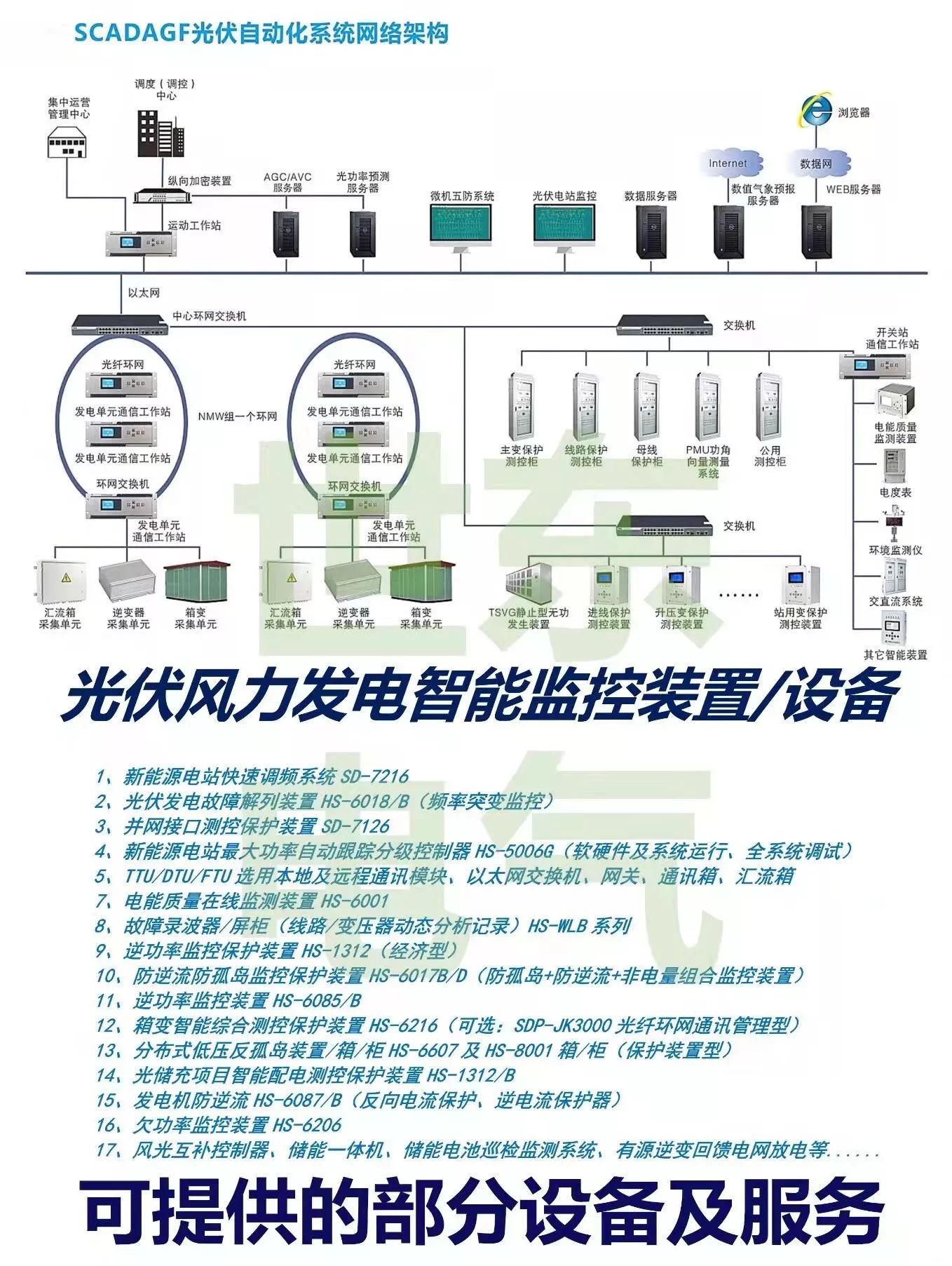

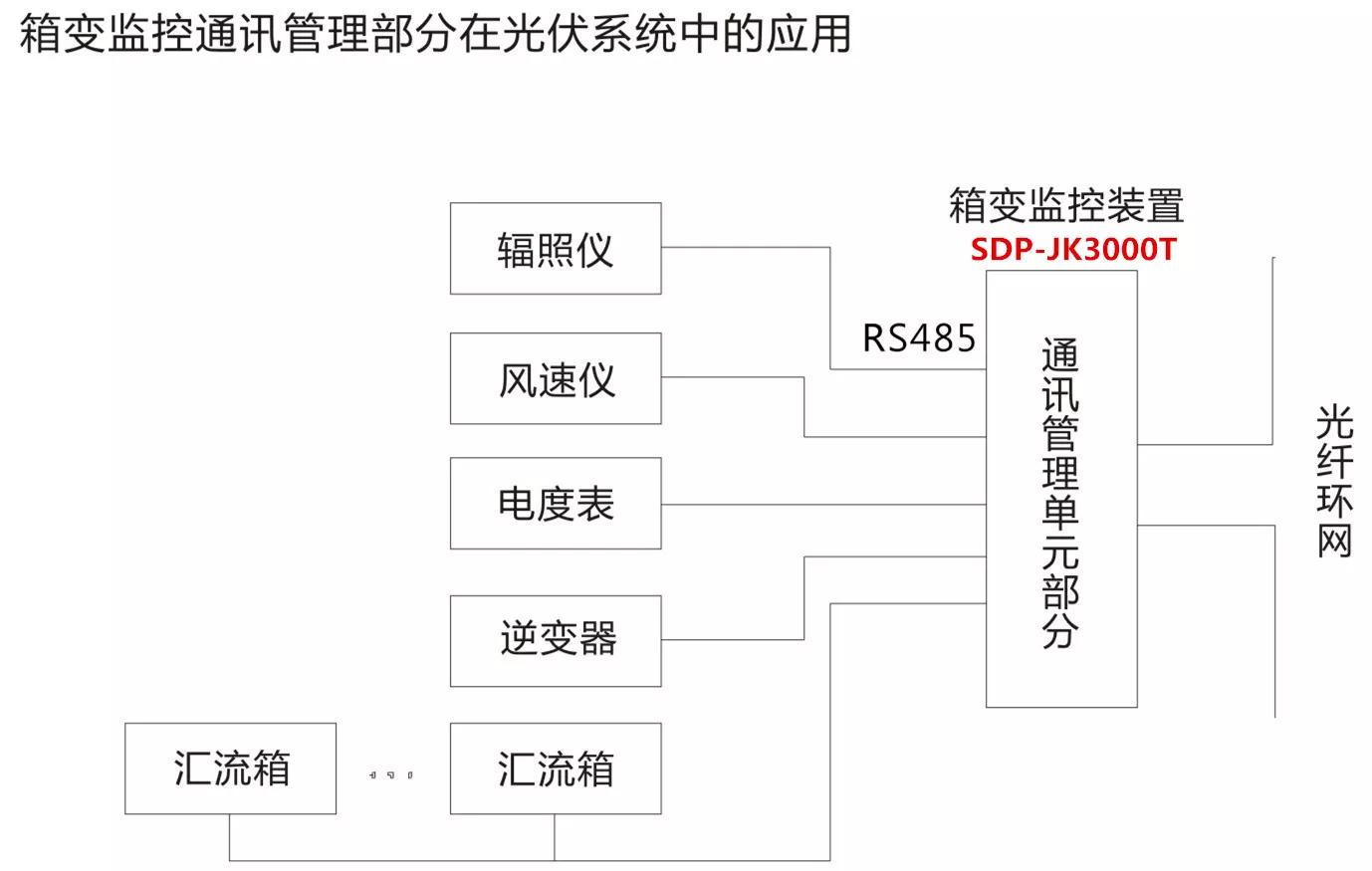

➤ 内置通信管理与光电转换模块，可将光伏发电系统所属智能设备通信信息进行数据集中和传输
➤ 8路RS485主站接口，可接入逆变器、智能汇流箱、1-6路视频监控等；每个RS485接口可接入32台设备，传输速率300bps-115200bps可设，传输距离1000米；支持IEC80870-5-101、IEC80870-5-103/104、Mod-bus、CDT、9702、私有协议（需提供规约文本）等多种规约
➤ 2路光纤以太网接口，可组自愈式光纤环网；光纤接口为单模或多模SC型（可选ST、FC等），波长为1310nm，传输距离50km，IEC80870-5-103通讯协议，面向单个智能设备数据，实现Mod-bus到IEC80870-5-103的统一转换和传输，可方便接入目前主流的电站监控系统
➤ 内置通信管理机，提供双机冗余、双以太网等多级联的工作方式，具灵活在线、离线调试手段，可靠地升级程序、*载下**参数及数据查询、报文监视等功能；具自我诊断与自恢复功能，在受到外界干扰或其它原因导致程序运行出错时，系统能在极短的时间内自行恢复
三、世东电气SDP-JK3000系列箱变智能监控装置的主要特点：
3.1、最大设置了48路开关量输入，可采集负荷开关位置、低压断路器位置信号、低压隔离开关熔断器组位置信号、小空开位置信号、熔断器熔断信号、箱变门开关信号等普通开关量信号；也可实现：重瓦斯动作跳闸、轻瓦斯动作告警、SF6气压异常报警、变压器高温报警、变压器超高温跳闸、变压器油位低等非电量保护；同时，提供8路可编程备用非电量功能：4路跳闸，4路告警
3.2、6路开出用于箱变的控制功能扩展，可对有电操作功能的开关实现远程控分和控合操作
3.3、2路温度和2路电量采集功能（0-5V直流电压或4-20mA电流），可用于采集箱变相关绕组及环境温度等，设置温度超限告警
3.4、世东电气SDP-JK3000系列箱变智能监控装置融合通讯管理机、光纤交换机和测控保护功能于一体，降低电站测控通信设备投资成本

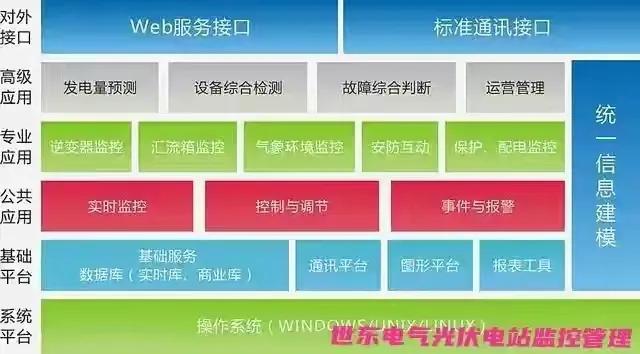

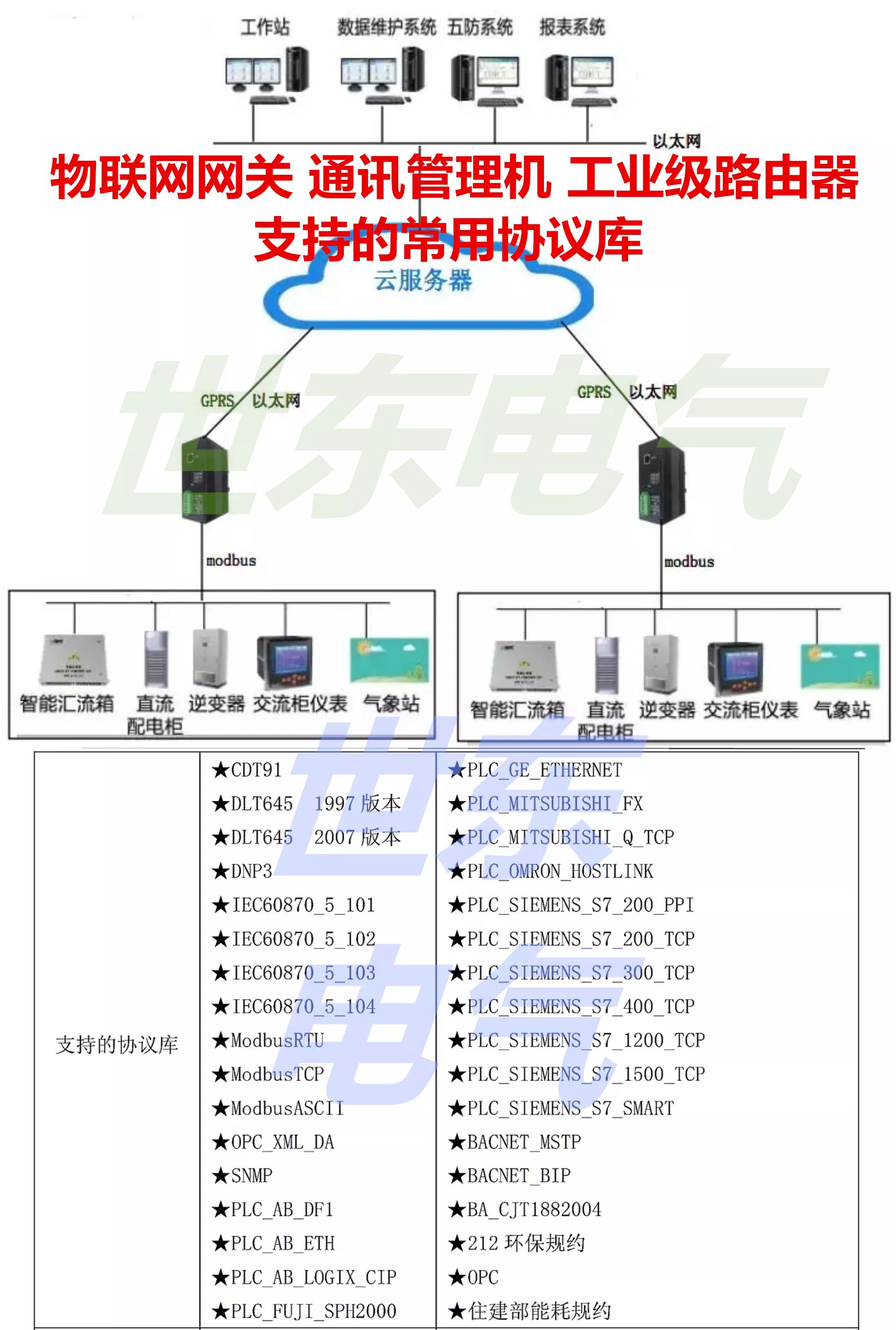

3.5、具6路100/1000M自适应以太网、2路光纤以太网和8路RS422/485、CAN总线接口；内置丰富通讯协议库、第三方协议支持（可商定）支持：CDT、Modbus-RTU、IEC60870-5-101/102/103/104、DNP3.0、CAN2.0B、Profibus-DP，IEC80870-5-103/104等通讯规约；支持IEC61850-8-1的特定通信服务映射SCSM（订货注明），实现与新型智能升压变电站系统对接
3.6、WI-FI功能：可与电脑、手持设备（I-PAD、手机等）建立连接，与主站的光纤通道配合，可实现：在箱变附近无线上网、在没有移动网络下通过手机与主站通话、通过手机浏览箱变测控装置数据
3.7、采集变压器低压侧两组各侧的三相电流/电压、频率、功率因数、有功/无功功率用于综自系统遥测
3.8、世东电气SDP-JK3000系列箱变智能监控的设置基于电气量的保护功能：带复合电压闭锁的三段式电流、零序电流、过压、欠压、CT断线和PT断线等保护功能，这些功能均设置控制字，通过液晶输入密码投退
3.9、可保存100条最近发生的历史报告，精确到1ms，可带动作参数，数据掉电保持
3.10、图形液晶，全中文显示，菜单式人机交互，可实时显示各种运行状态及数据，信息详细直观，操作、 调试便捷
3.11、加强型单元机箱按抗强振动、强干扰设计，适应于恶劣的宽温工作环境
3.12、集成稳定和可靠的电路，满足光伏电站、风电场运行要求
3.13、世东电气SDP-JK3000系列箱变智能监控装置的结构，按箱变开关柜要求尺寸，安装和配线方便

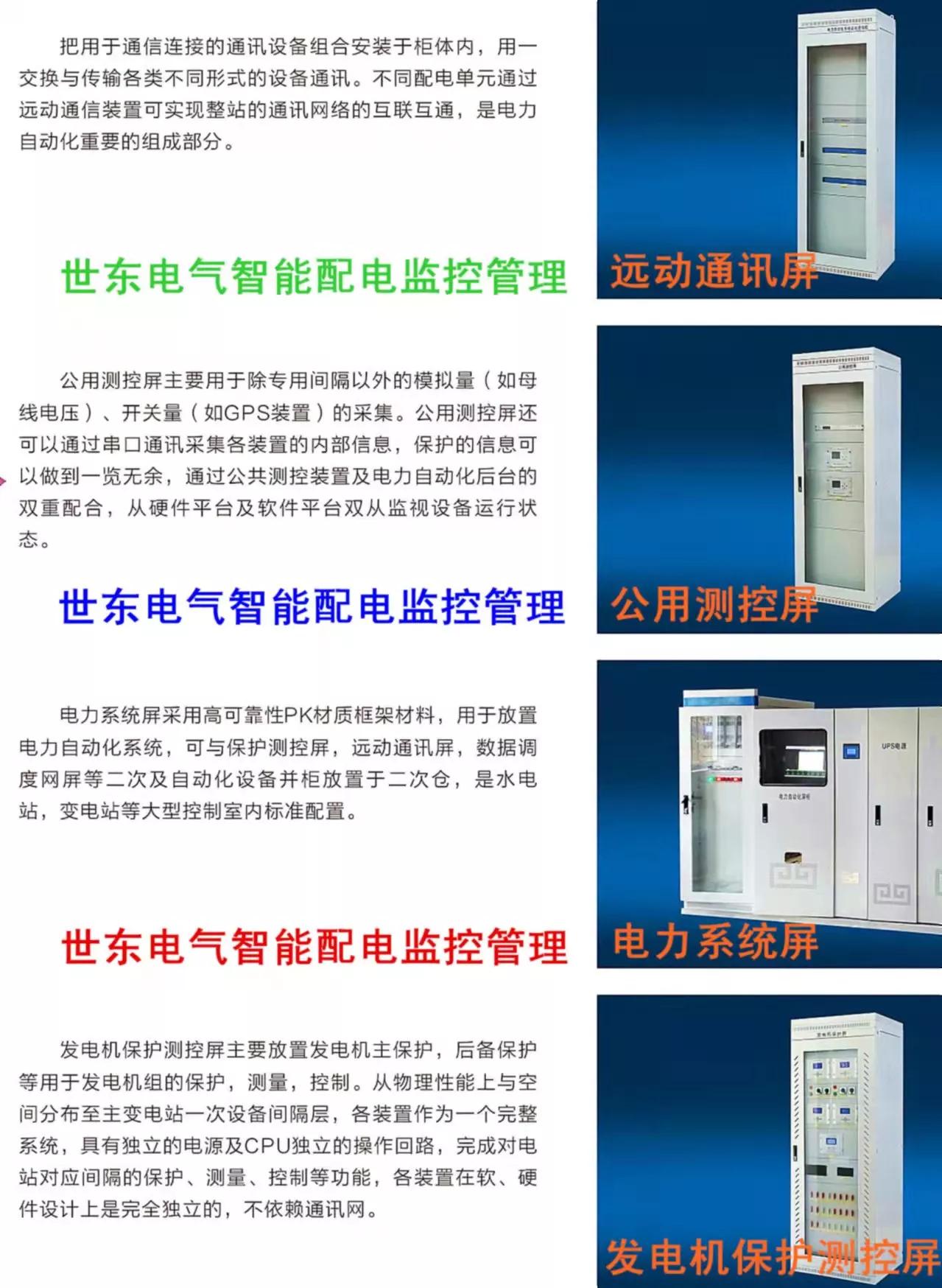

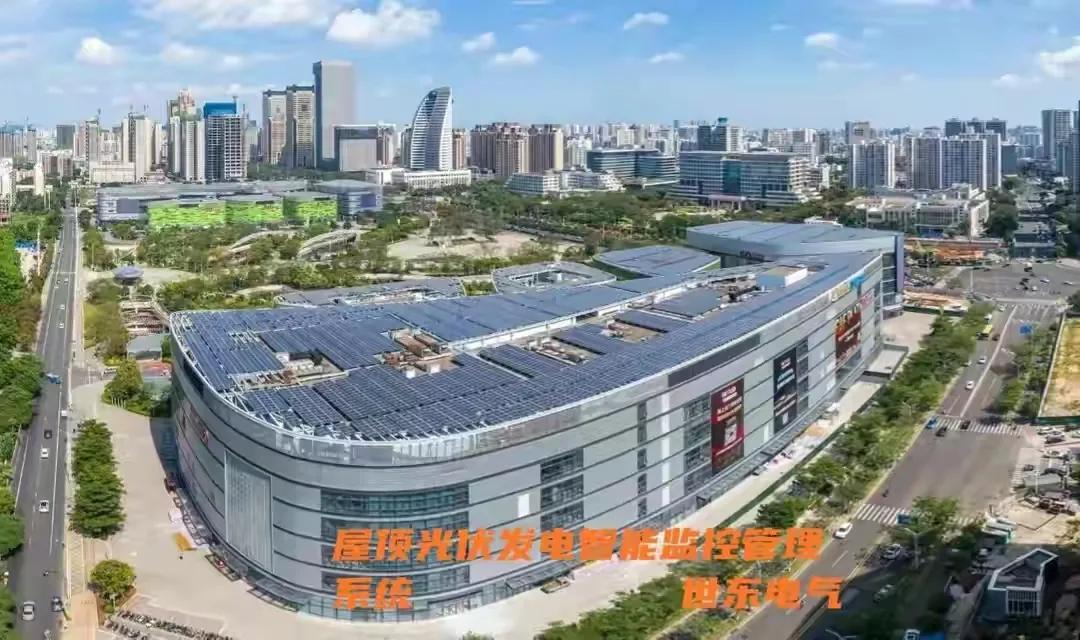

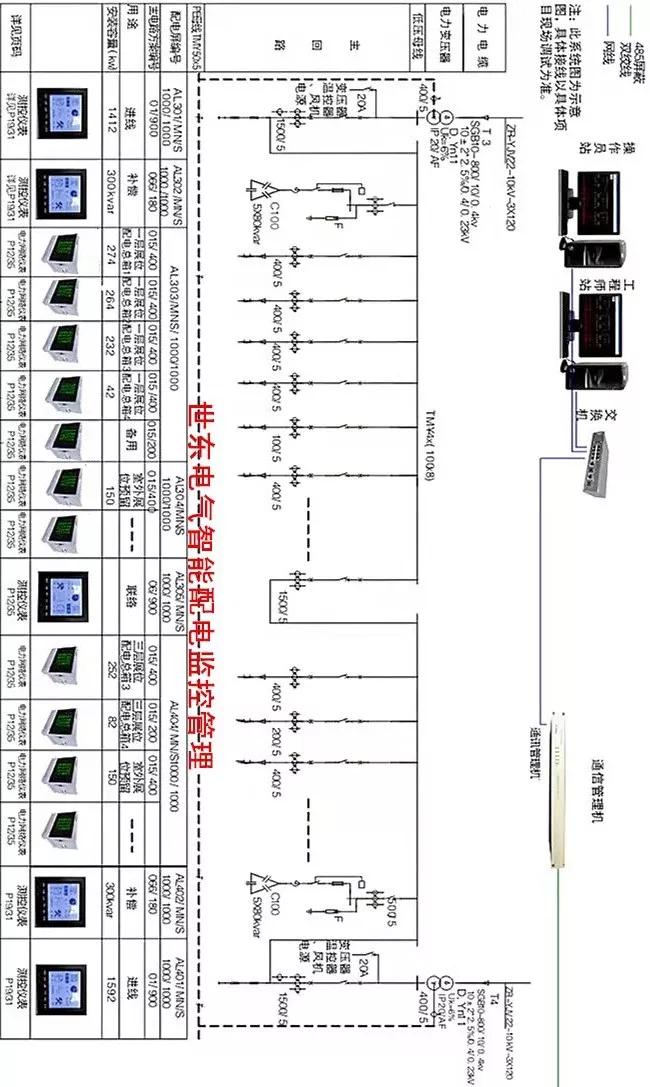

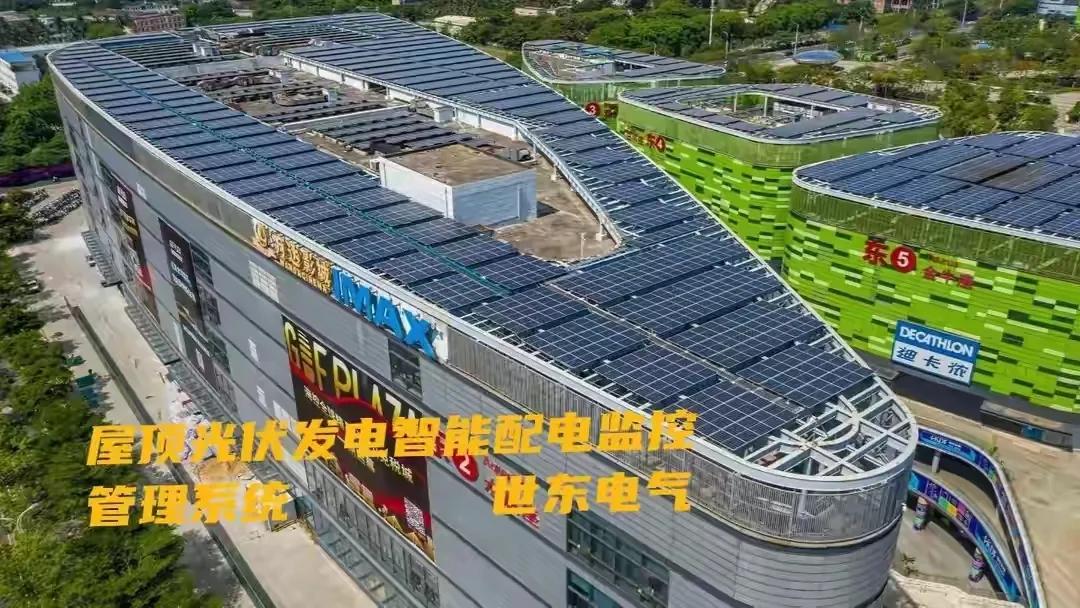

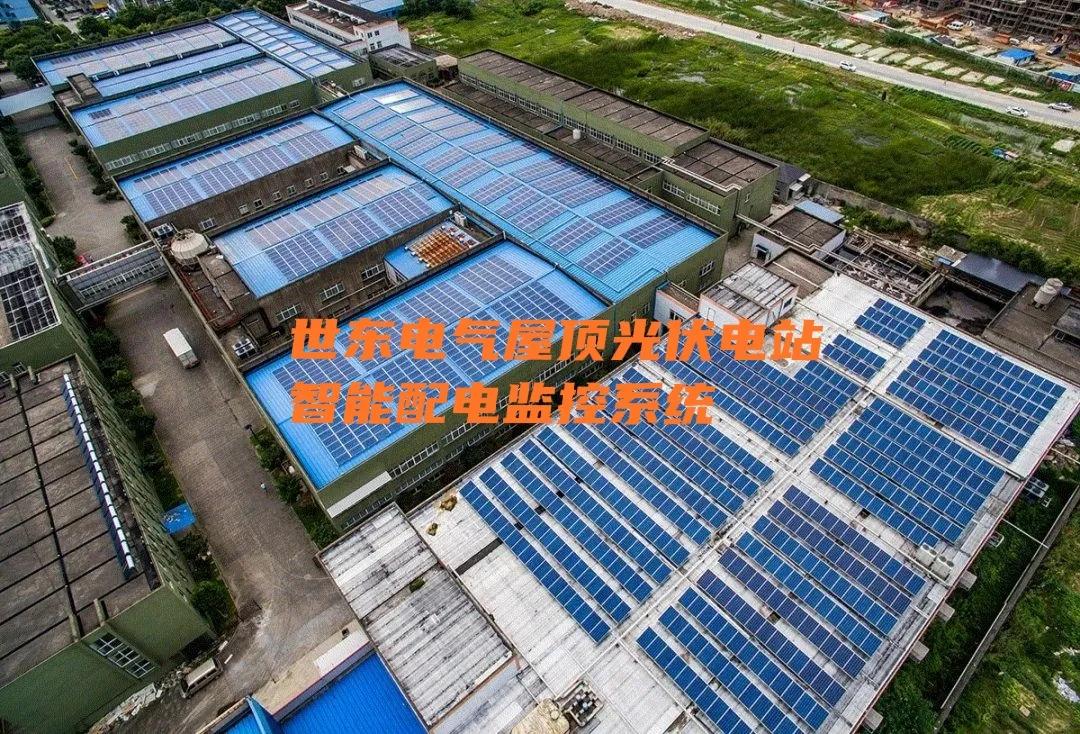

▼世东电气屋顶光伏电站监控系统▼
