固纬直流稳定电源维修GPC-6030D案例
一、型号：GPC-6030D
二、故障：主、从路电压显示值、实测值不稳；主路模式混乱，主路电流调节最大处时处于CC模式（客户描述）。实测中还发现从路电流显示值不稳，存在接触不良的问题。

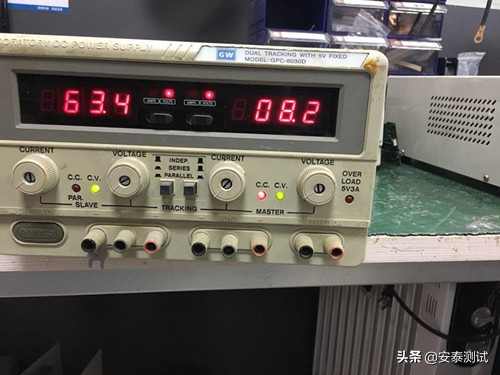

主路CC与CV模式混乱。

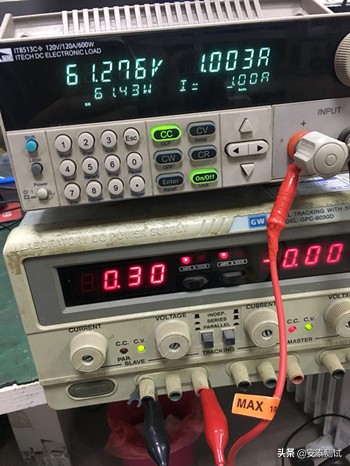

从路电流显示值与实际值不符,过几秒就会增大到给定的1A，电路存在接触不良情况。 三、分析、测试与判断： 仪器出现电压值不稳的情况，电容失效、电压调节电位器老化阻值改变、稳压器件损坏、虚焊等情况均会导致此类情况的出现， 主路CC与CV模式同时出现的情况可能是其电流调节电位器损坏，内部限流电阻或其他器件的损坏导致。 四、维修与处理：

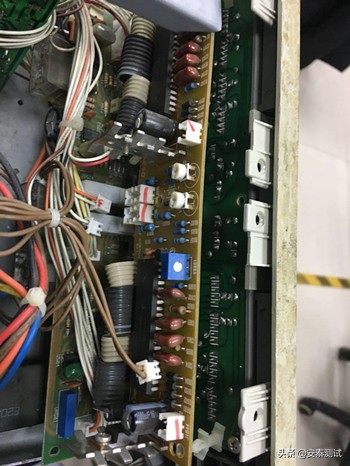

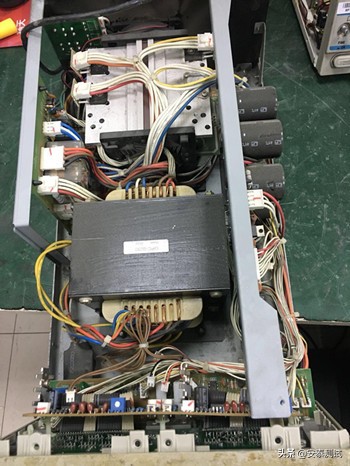

拆机照片
通过检测发现前面板电压调节电位器与电流调节电位器均有不同程度的损坏，更换后，仪器电压值不再跳变，显示值与实际值相符，主路CC与CV模式同时出现的情况也恢复正常状态，从路显示值不稳的情况进行清洁拨档开关（电压、电流切换）也恢复正常。
后通电检测仪器的串联状态与并联状态。

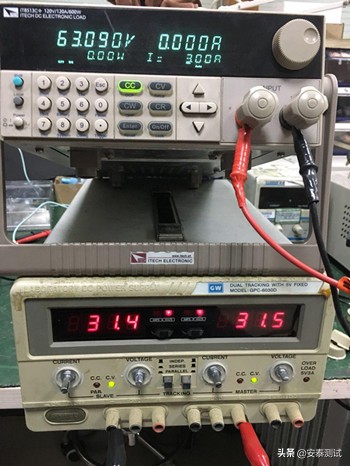

串联模式下电子负载的示值为主、从路电压示值之和。（63=31.4+31.5）
并联模式下电子负载所设定的电流值为主、从路电流之和。（6=2.96+3.03）
五、维修结果：修复。
