AnkerWork是Anker安克的官方子品牌，专注于智能办公硬件，产品包括了扬声器、摄像头、麦克风、耳机等。此次将要拆解的AnkerWork M650无线麦克风是一款一拖二设备，拥有多彩百搭的时尚设计，磁吸+领夹一体化的灵活佩戴方式，以及集收纳、充电、配对、读取于一体的4合1充电舱，提供便捷、便携的使用体验。
在功能配置方面，AnkerWork M650内置全向麦克风，搭载DSP芯片，支持专业降噪算法，提供高、低、关闭3种降噪模式；支持±15dB增益调节，可根据录音环境自由设置。无线传输以新一代LC3plus编码为核心，结合2.4G私有无线协议，提供更高的声音还原度，以及200米超长距离传输；内置存储，可支持7h无压缩音频存储，保障数据完整与安全。续航上，接收器/发射器单次续航6h，搭配充电盒综合续航15h。
我爱音频网拆解过的Anker旗下的Anker Liberty 2 Pro、Anker Liberty Air 2真无线耳机，Anker Soundcore Spirit Pro运动防水蓝牙耳机，声阔soundcore VR P10真无线VR耳机、Liberty 3 Pro、Liberty Air 2 Pro真无线降噪耳机，soundcoreLife P3、soundcore R100、soundcore Life Dot 2真无线耳机，soundcore声阔智能眼镜等，下面再来看看这款产品的详细拆解报告吧~
一、AnkerWork M650无线麦克风开箱

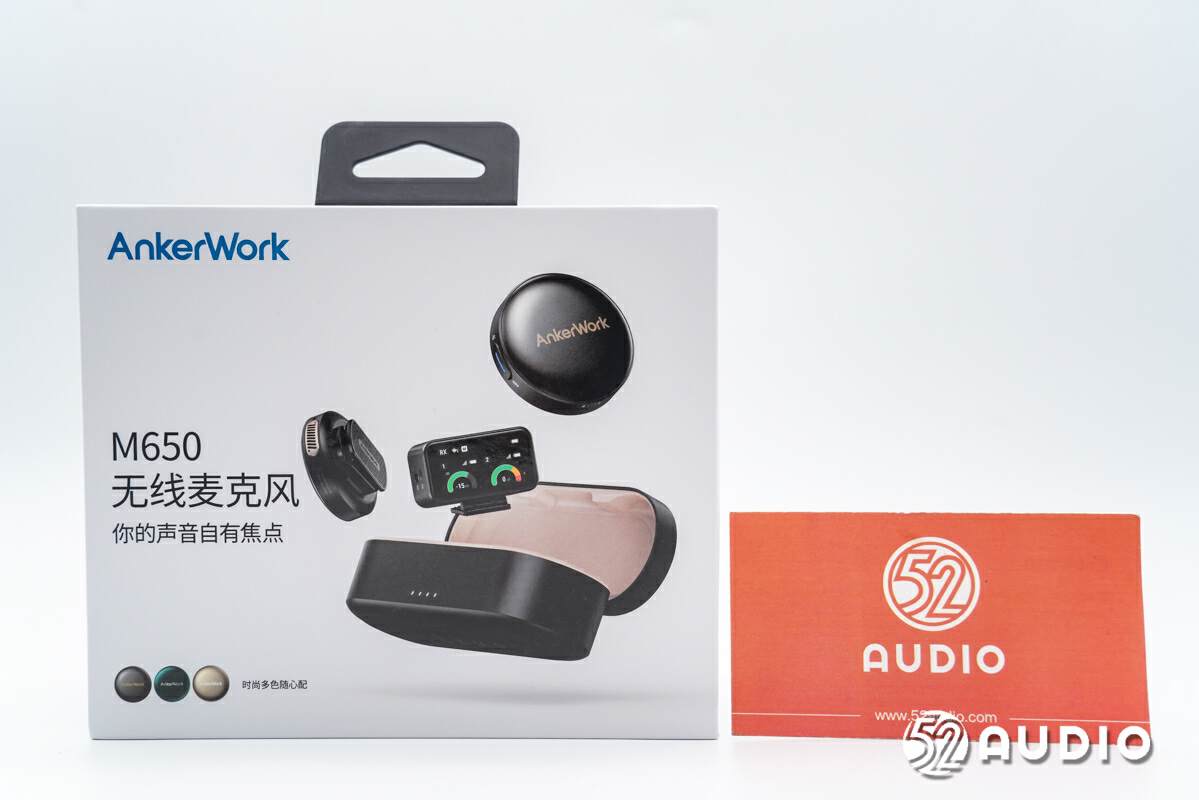

AnkerWork M650无线麦克风包装盒正面展示有产品的整体外观设计，品牌LOGO、产品名称，以及三种色彩的可更换TX盖。

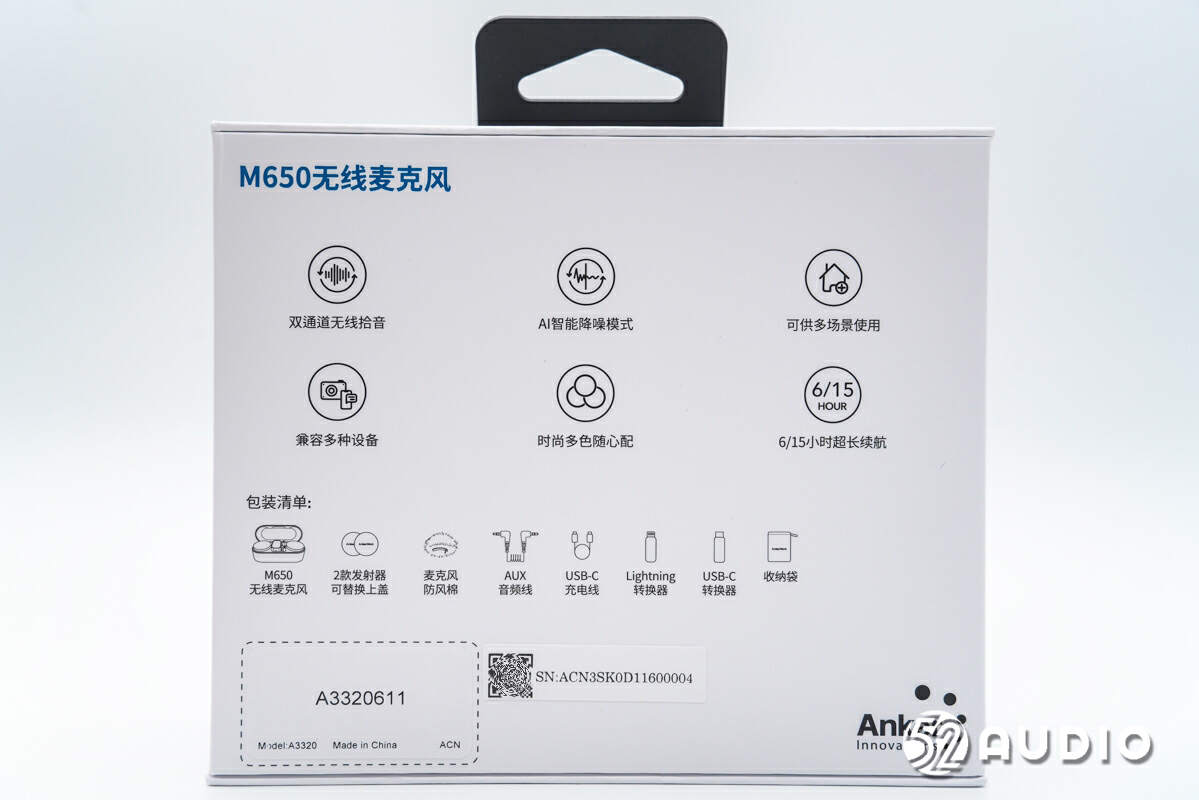

包装盒背面介绍有产品的详细功能特点：双通道无线拾音、AI智能降噪模式、可供多场景使用、兼容多种设备、时尚多色随心配和6/15小时超长续航，以及包装清单信息。

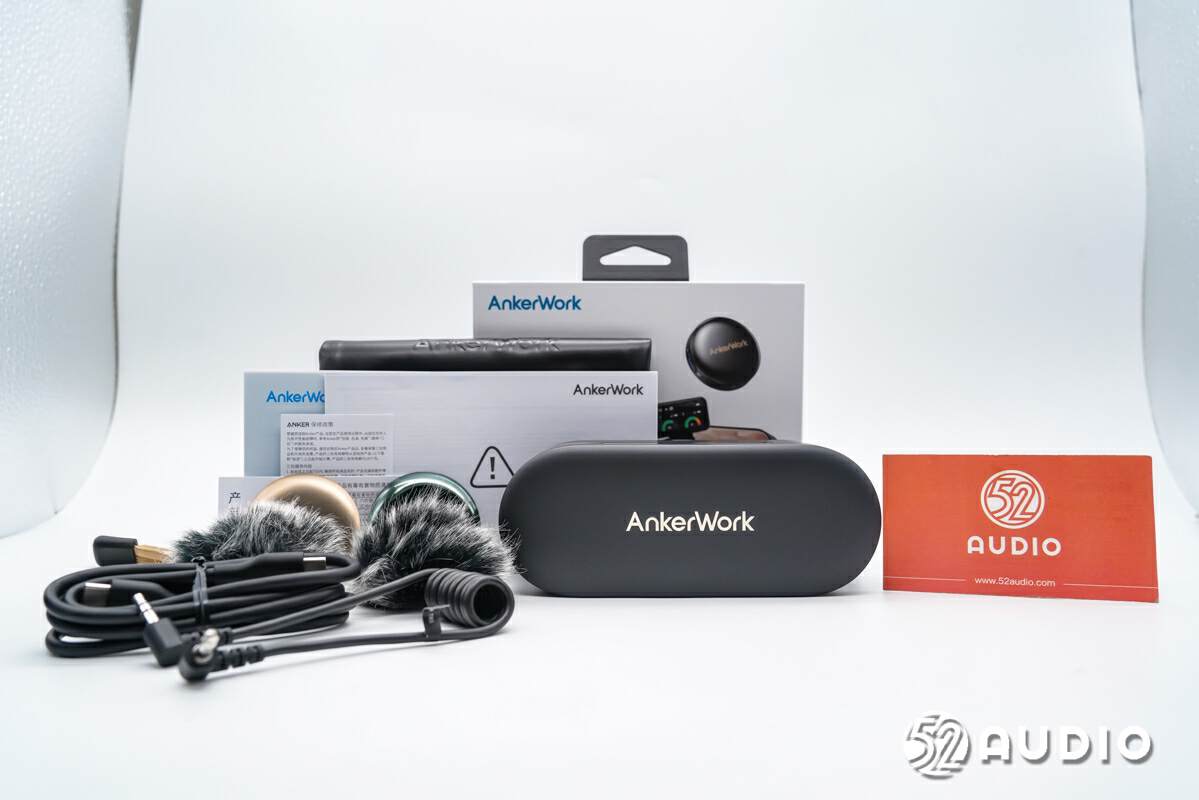

包装盒内部物品有M650无线麦克风、发射器可替换上盖、麦克风防风棉、音频线、充电线、2个转换器和收纳袋等。

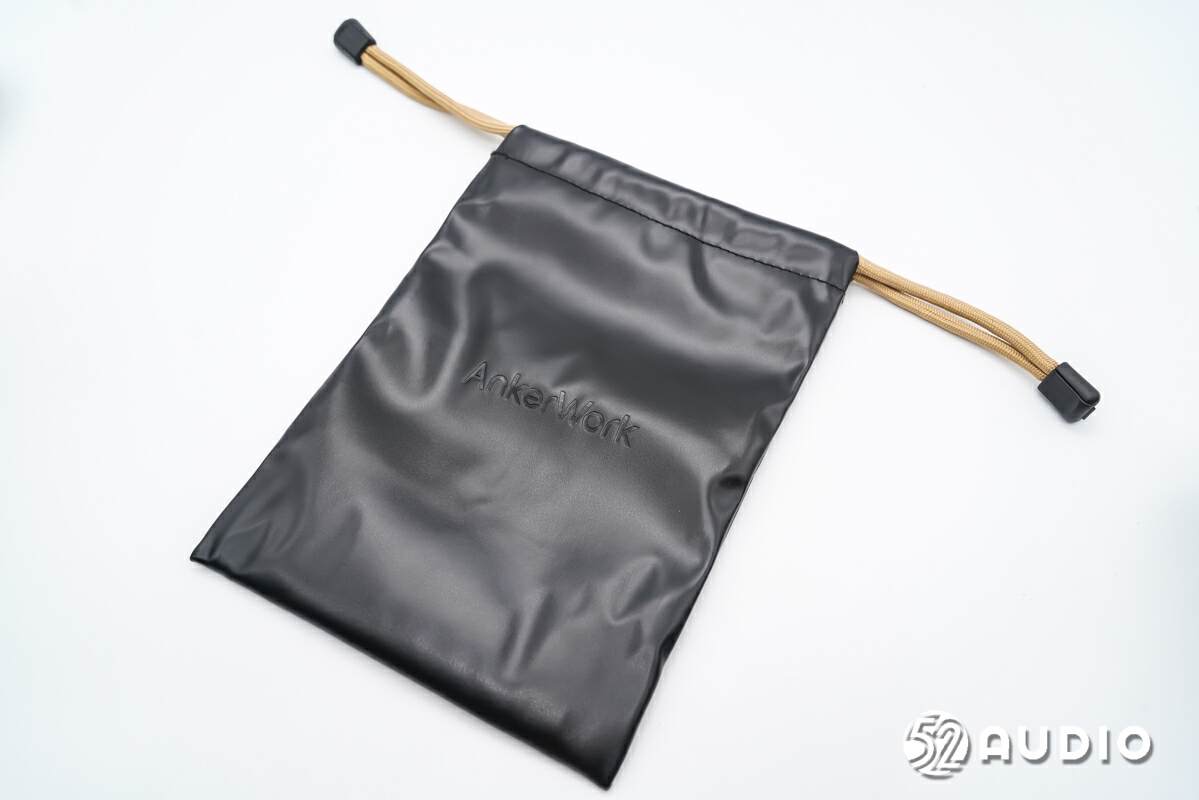

麦克风收纳袋，采用耐磨耐脏的皮革材质，上方设计有AnkerWork品牌LOGO。

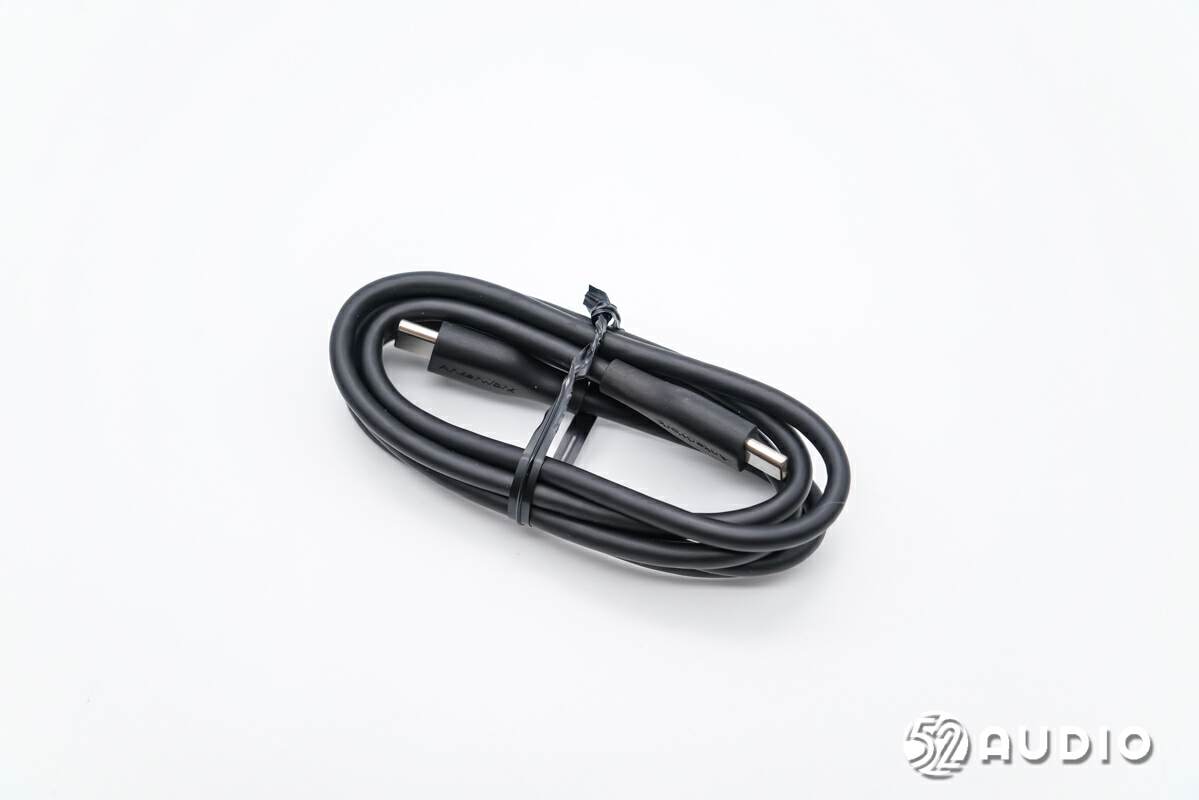

USB-C to USB-C数据线。

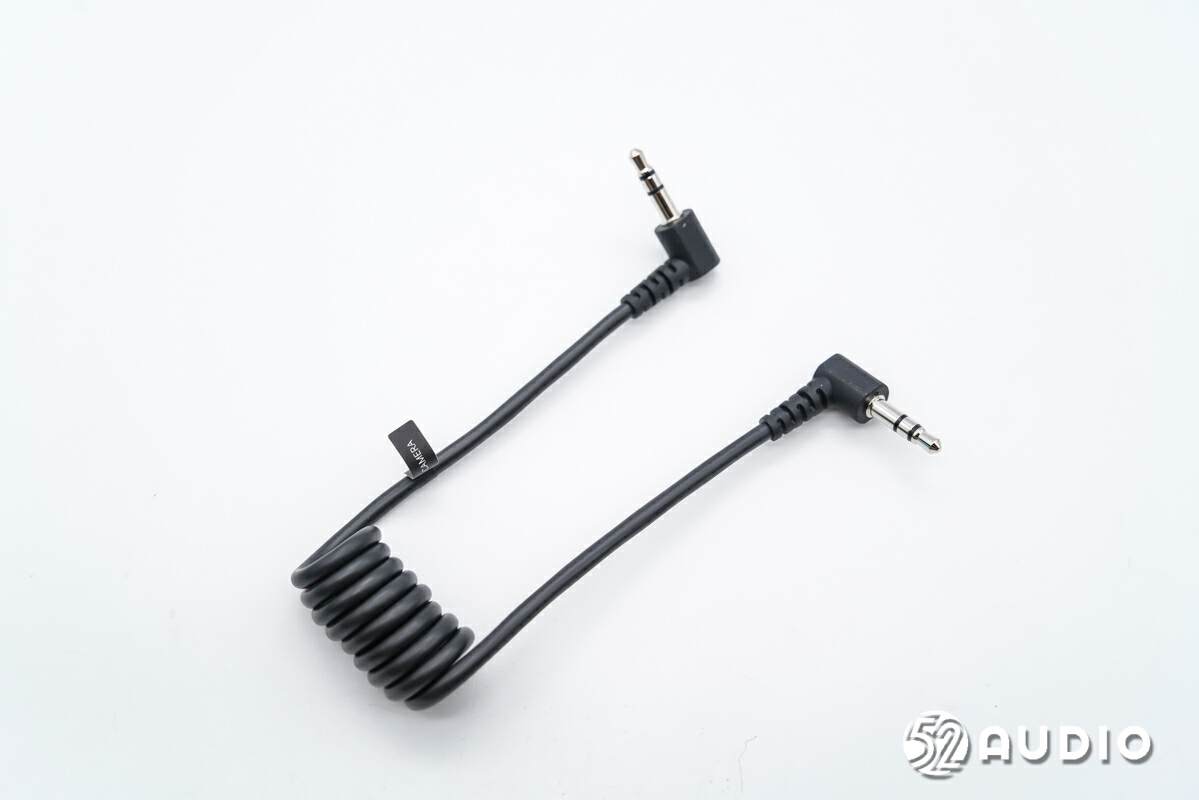

AUX音频线。

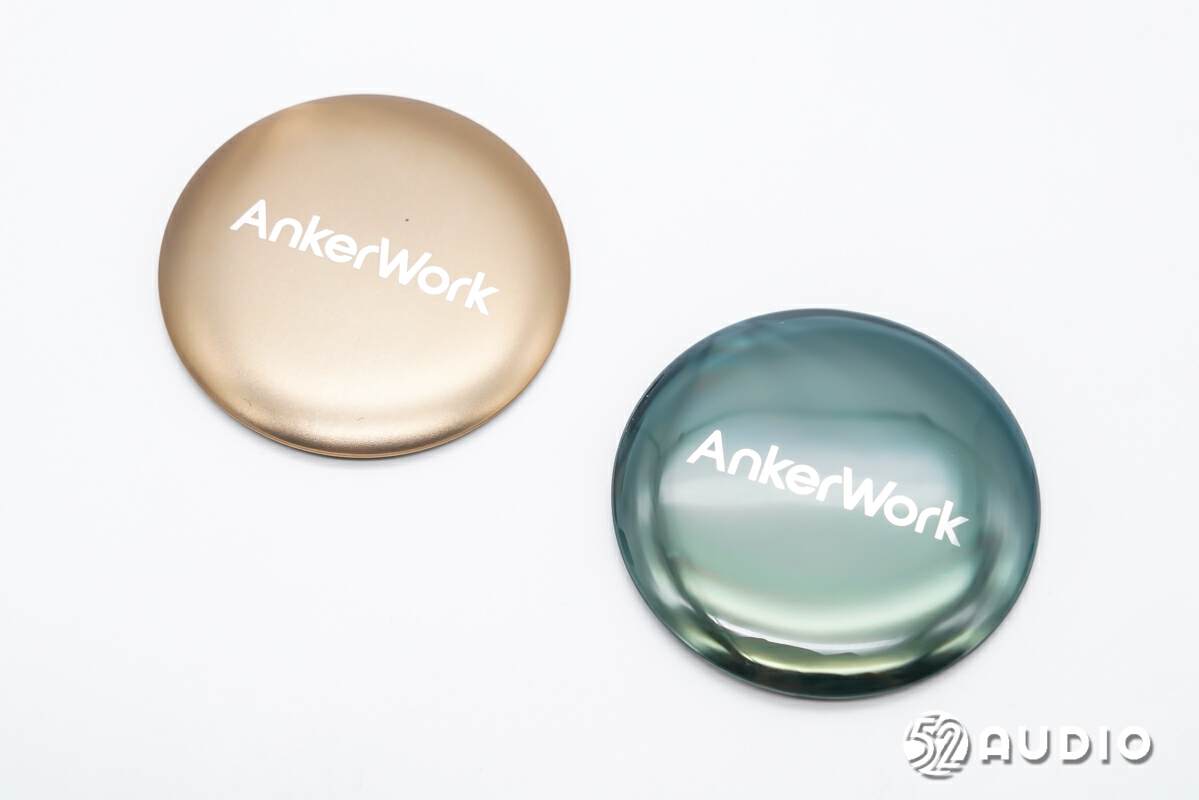

两个可更换的发射器盖，用于更好的搭配不同的服饰。金色为磨砂质感，绿色为光滑的亮面材质。

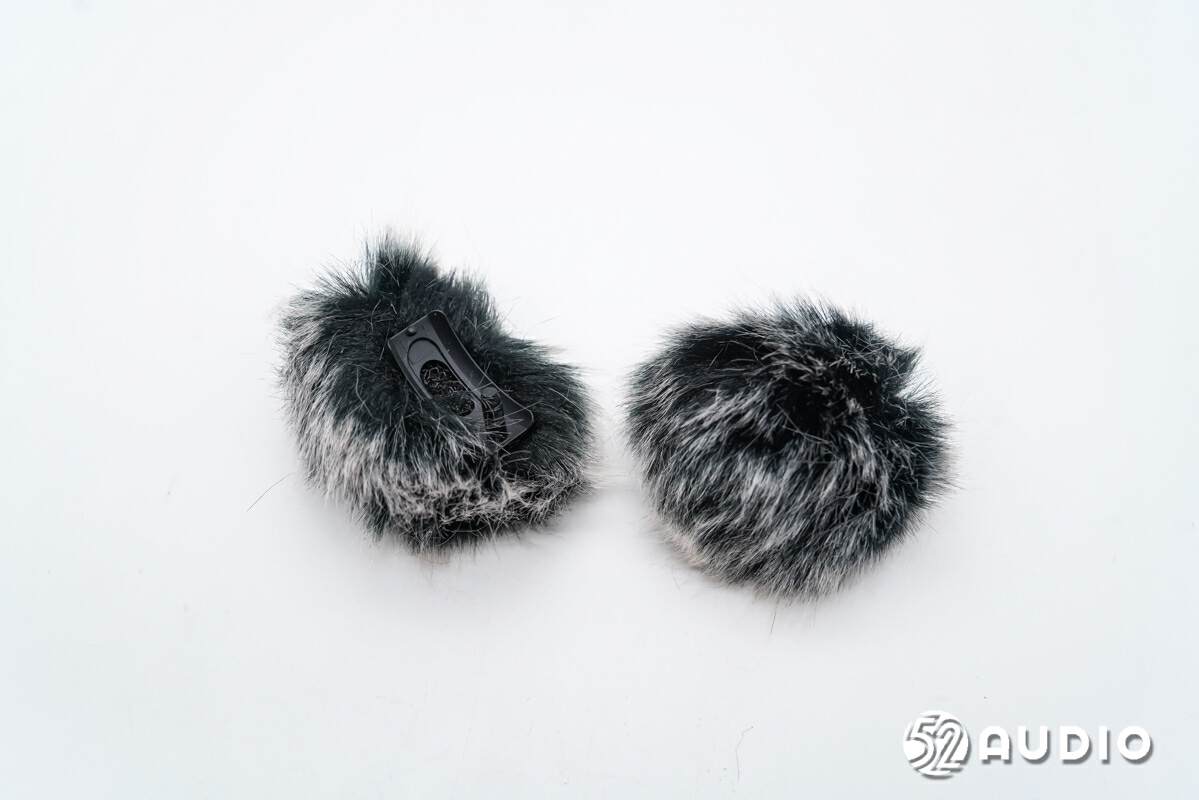

发射器防风棉，用于降低风噪影响。

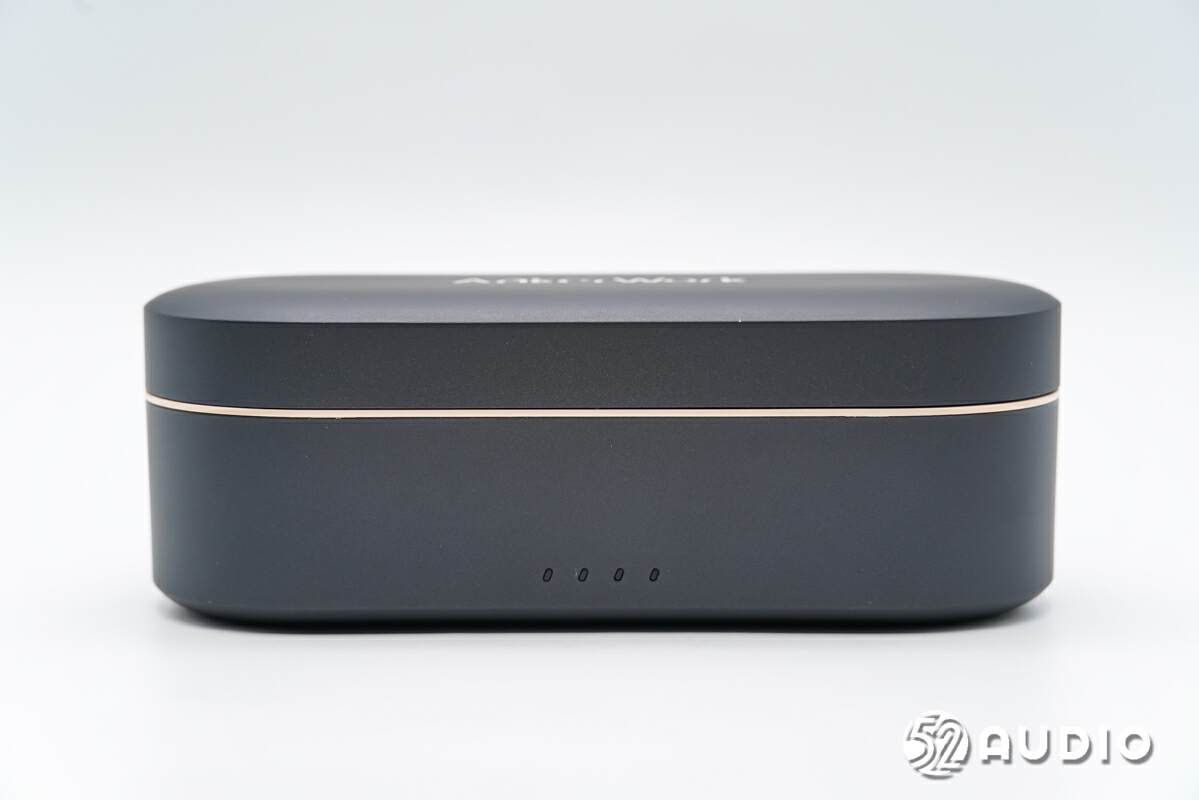

AnkerWork M650充电盒采用了黑金配色，磨砂质感，正面设计有4颗指示灯用于反馈充电状态。

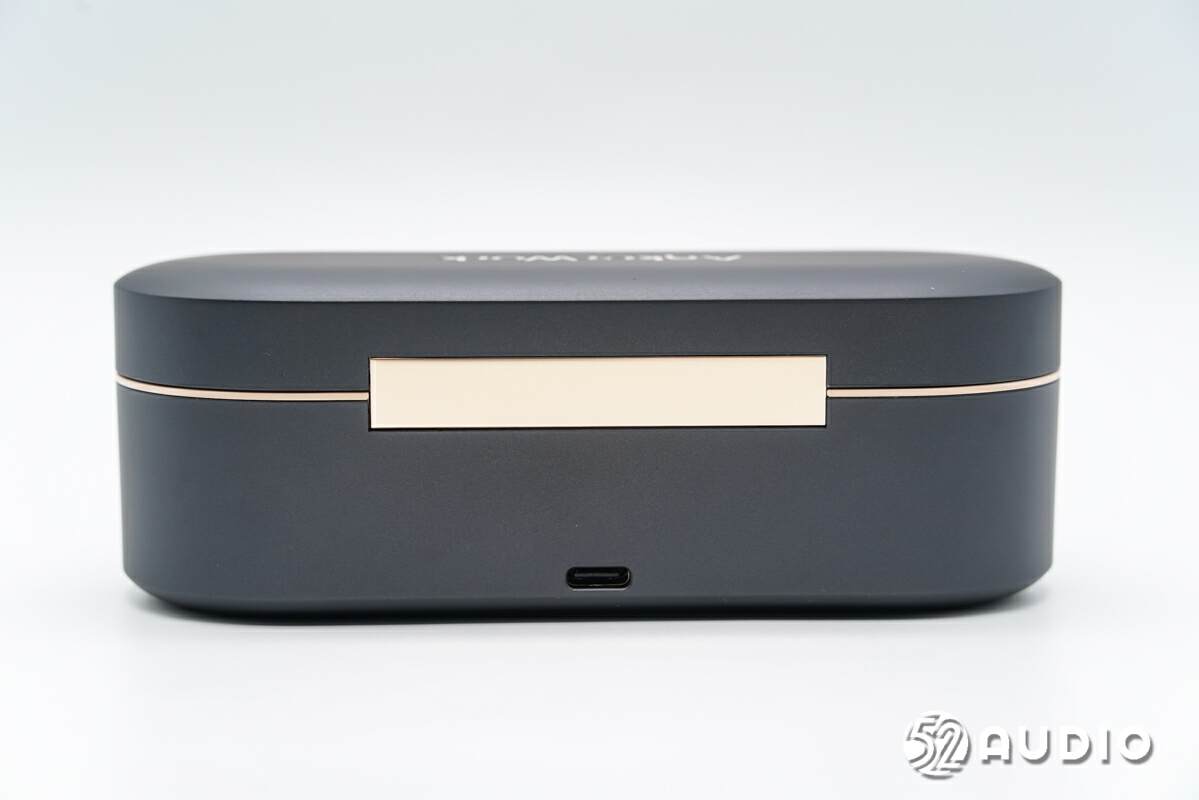

充电盒背面设置Type-C充电接口。

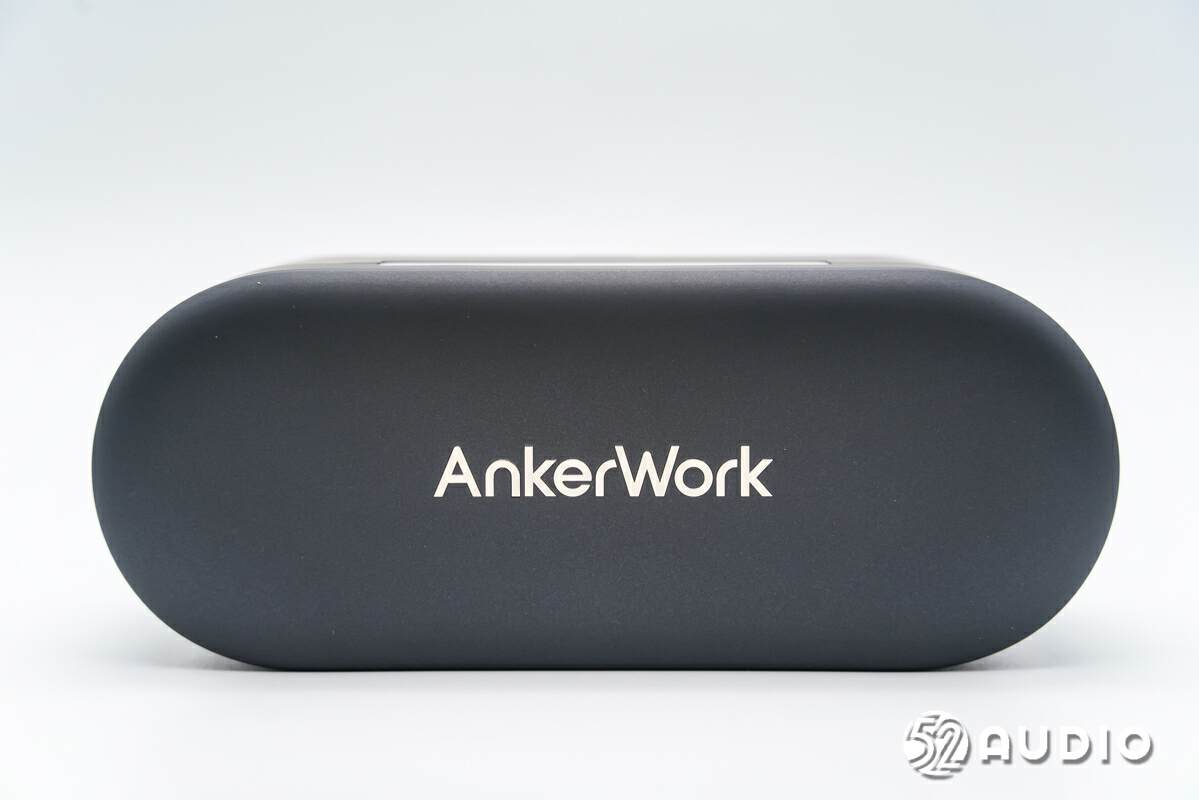

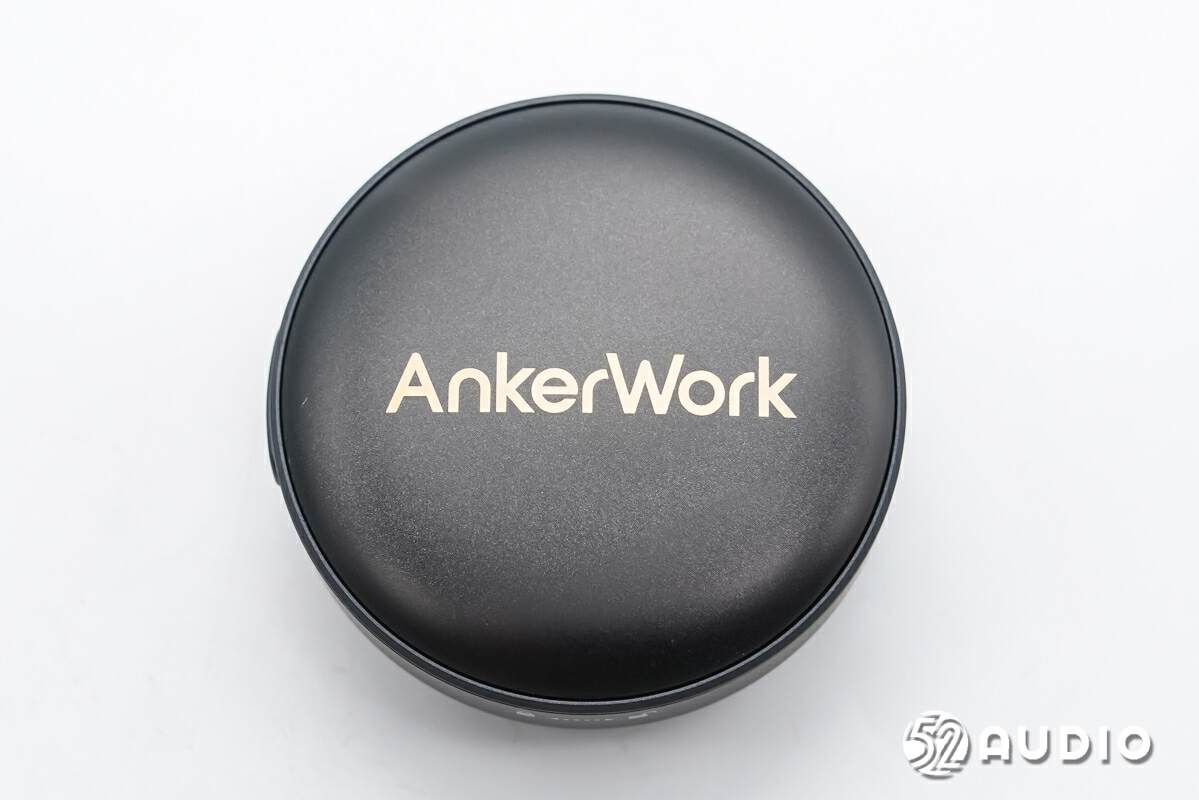

充电盒顶部设计金色“AnkerWork”品牌LOGO。

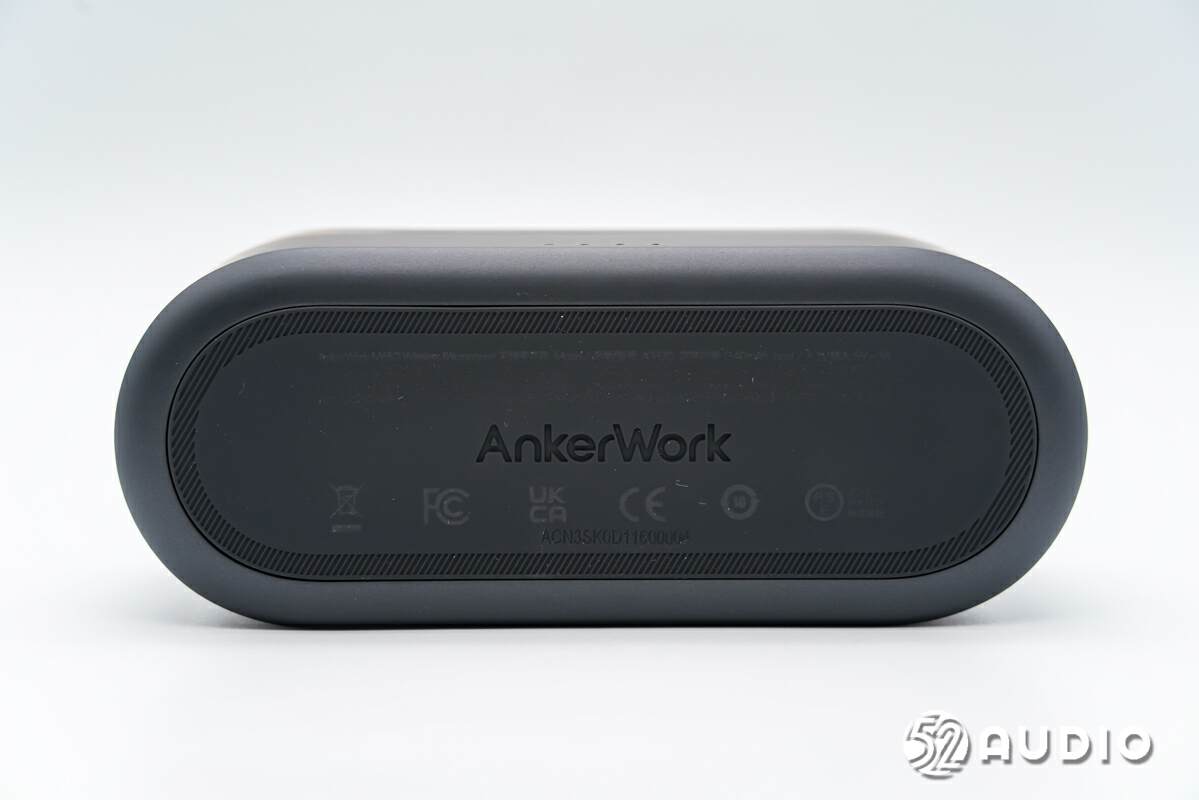

充电盒底部设置整片防滑垫，印有各种认证标识和参数信息，型号：A3320，定格容量：1340mAh，输入：5V-3A，电池容量：2560mAh/9.472Wh，输出：5V-0.8A（每组Pogo PIN），定格电压：5V。

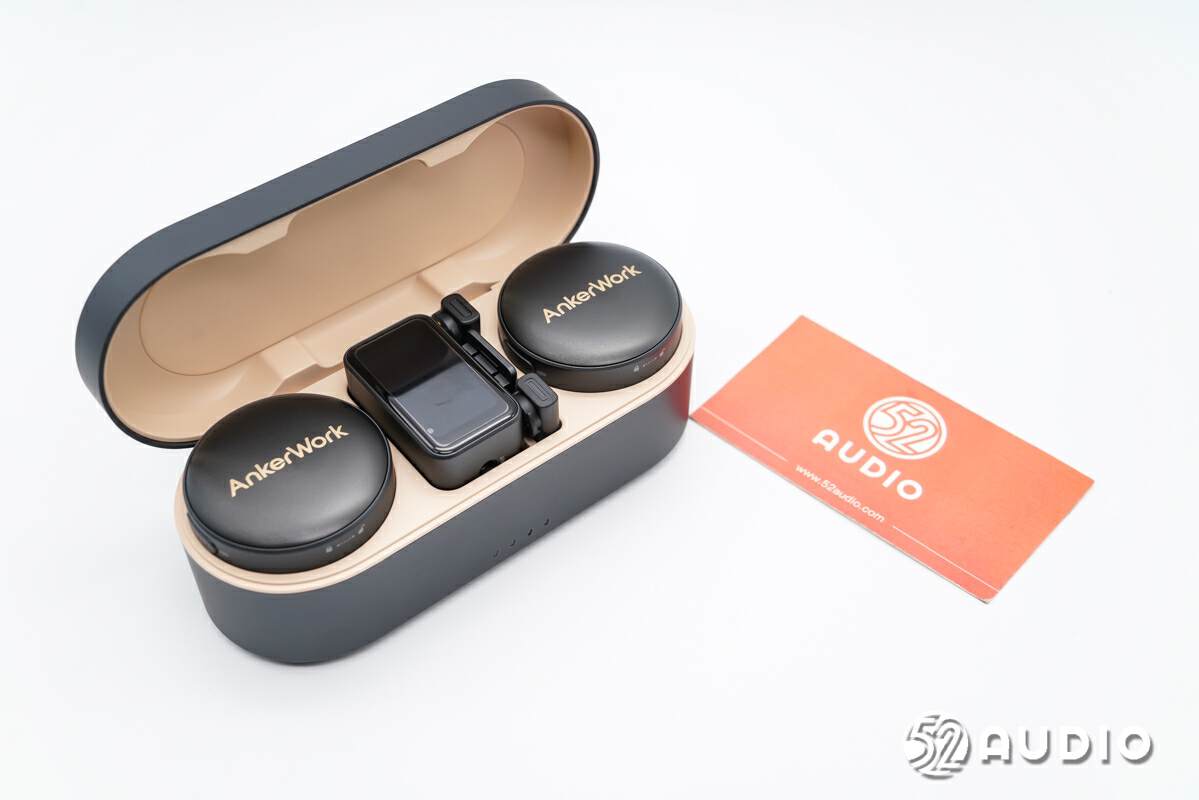

打开充电盒盖，内部麦克风放置状态展示。
取出麦克风和转接器，座舱内部结构一览。
座舱内为发射器充电的Pogo PIN连接器特写。

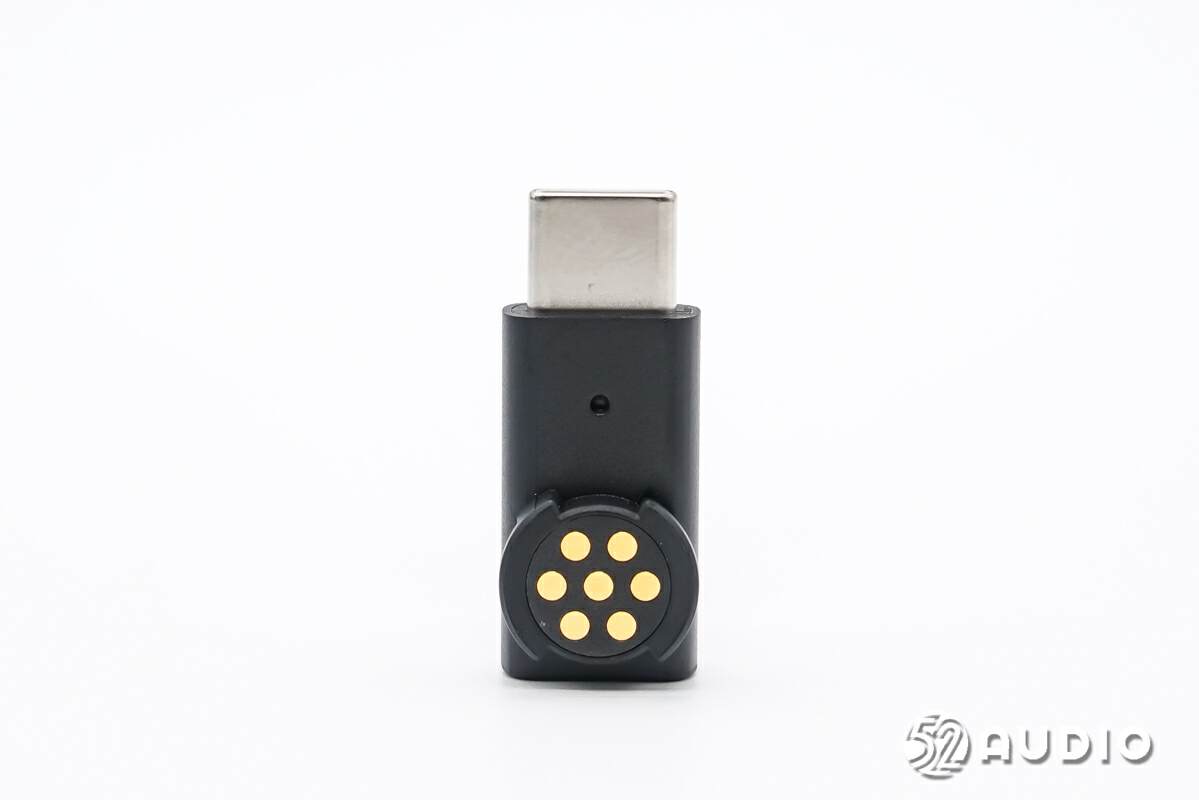

USB-C转接器，用于连接接收器后搭配USB-C设备使用，接口采用旋转卡扣固定。

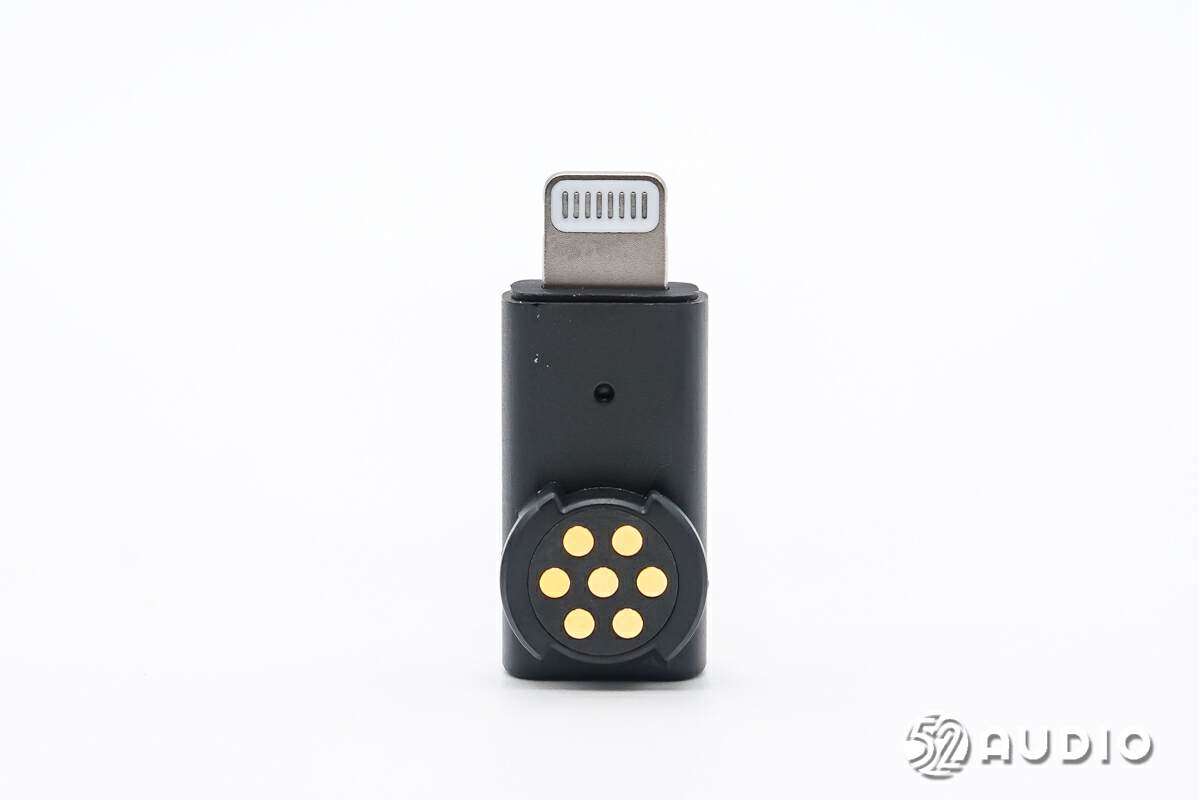

Lightning转接器特写，用于搭配苹果设备使用。

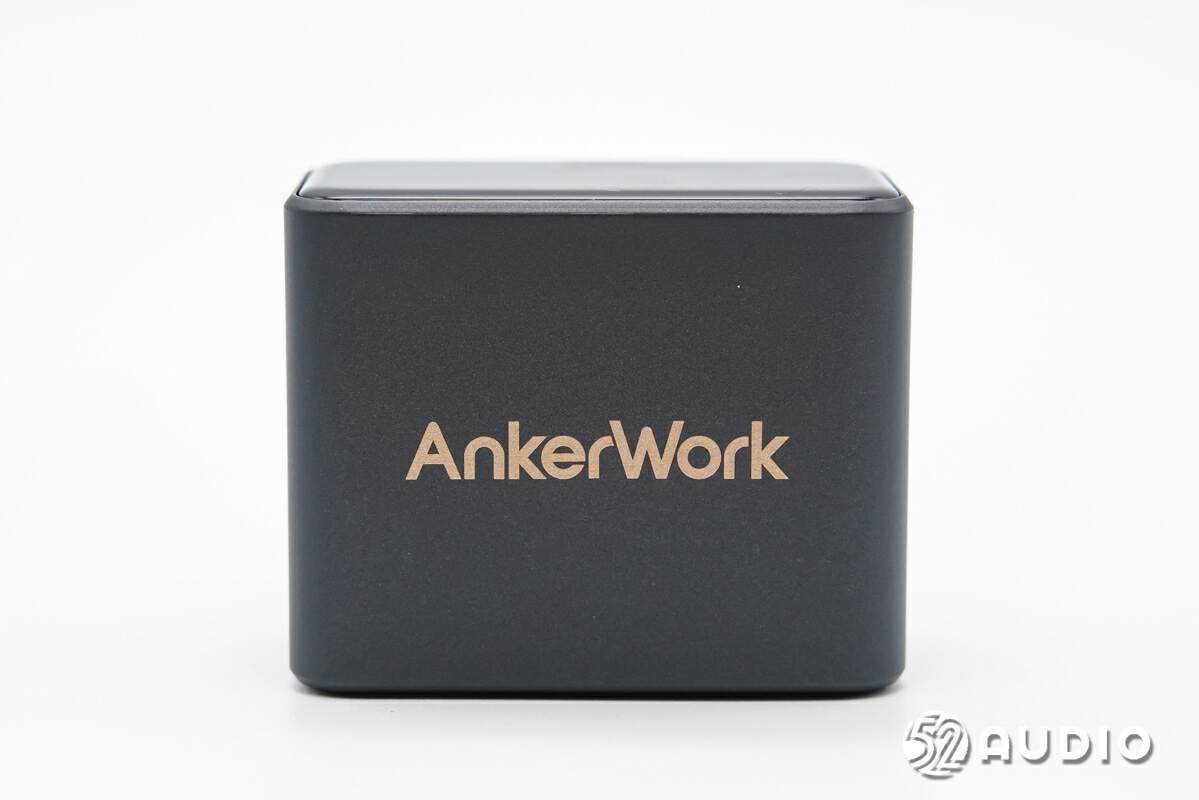

麦克风接收器采用了方形设计，磨砂质感，正面有“AnkerWork”品牌LOGO。

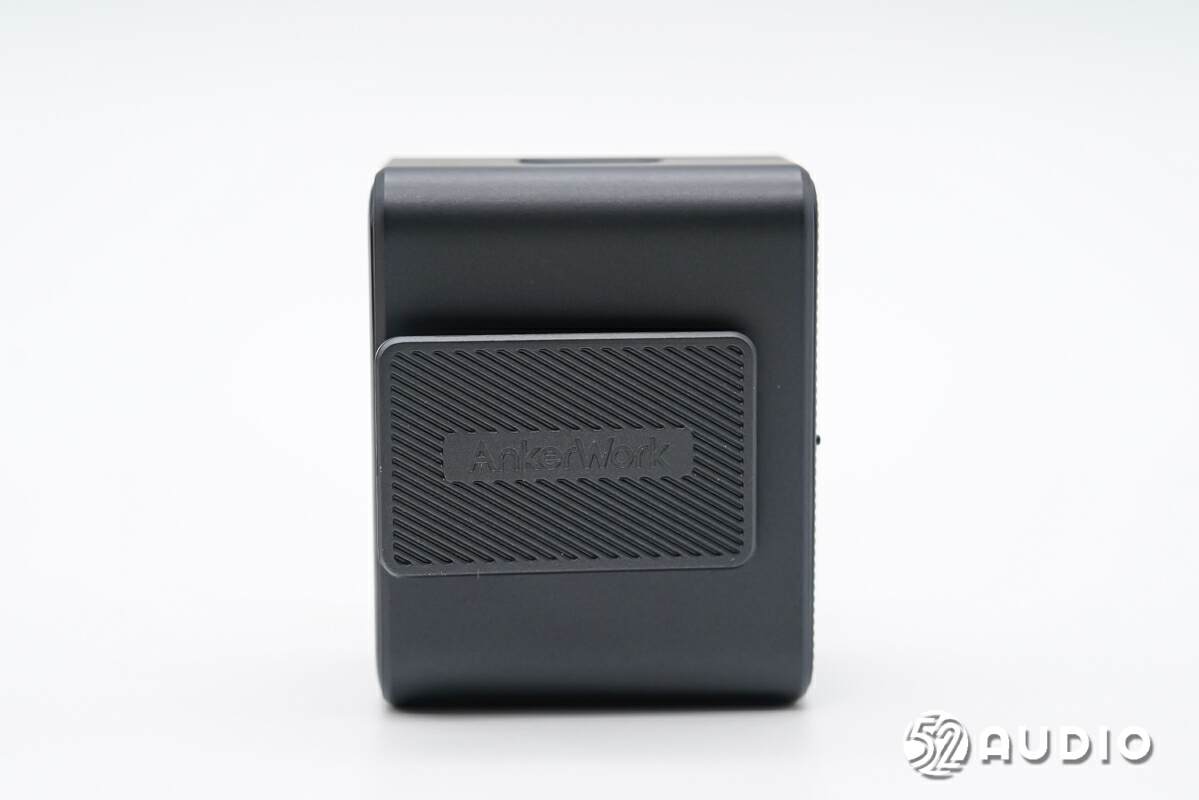

机身背部设计有领夹，提升使用便携性。
机身顶部设计1.47英寸高清触控屏，可以直观获取麦克风工作状态，以及进行设置。
机身底部设置有连接转接器的金属顶针，以及连接充电盒充电的金属触点。
机身侧边一颗电源开关，同时用于与发射器配对。条纹设计，提升了产品的精致度。

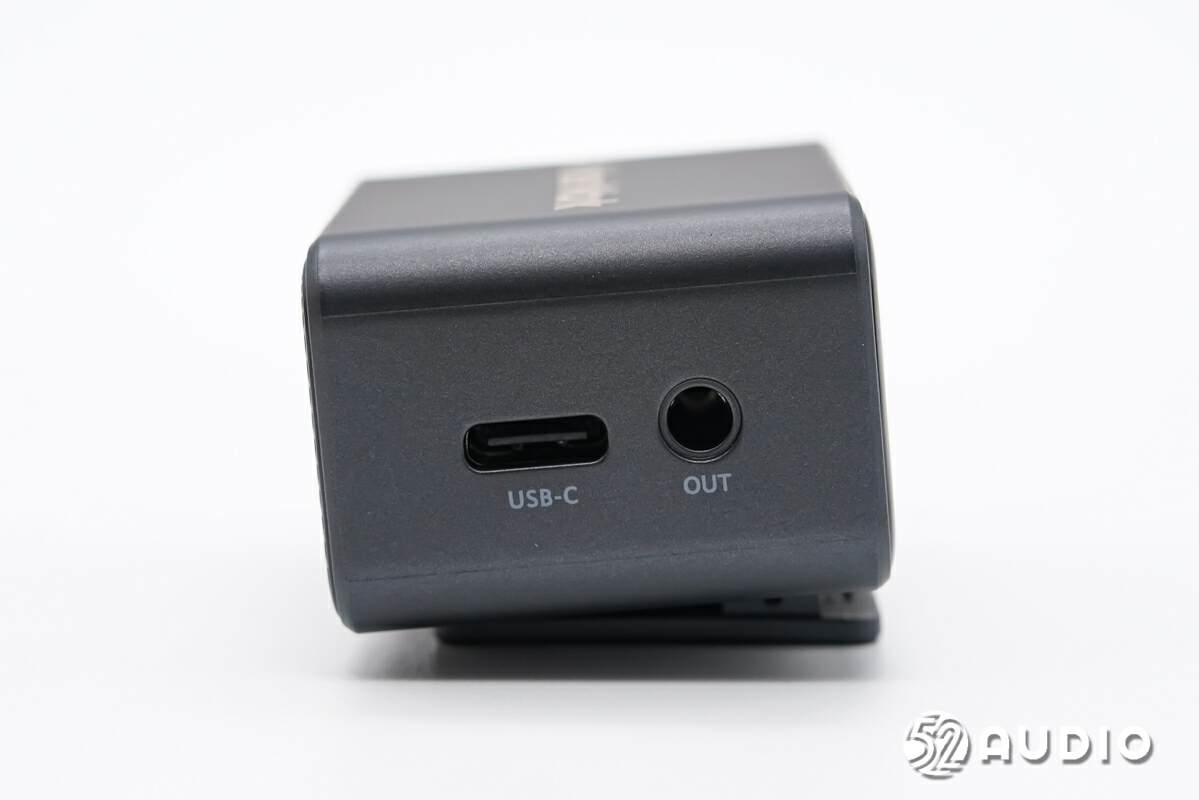

机身另外一侧设置有USB-C数据接口和3.5mm音频输出接口。

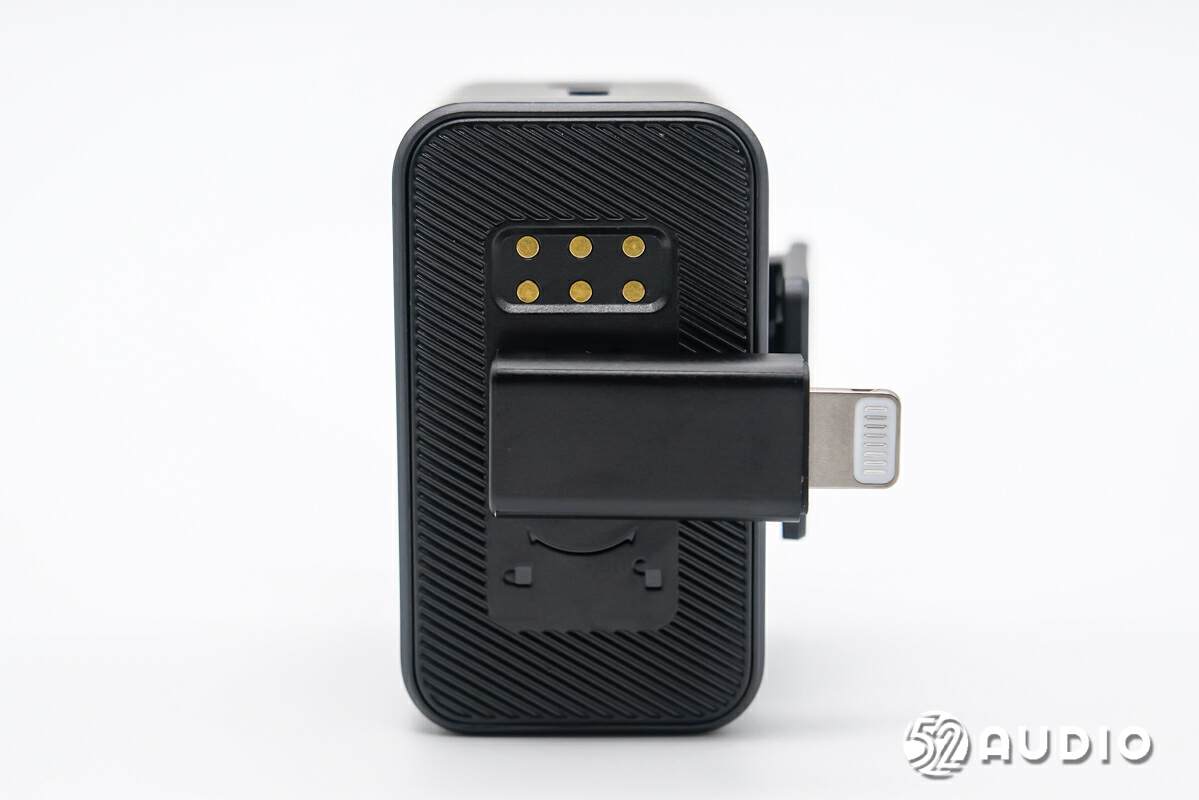

接收器连接Lightning转接器展示。
发射器外观一览，采用黑金配色，独特的圆形设计，机身圆润，机盖可拆卸更换，佩戴使用更具装饰性特征。
发射器顶部可更换盖板设计品牌LOGO，类似“珠光粉”涂层，光照下呈现点点星光，具有非常不错的质感。

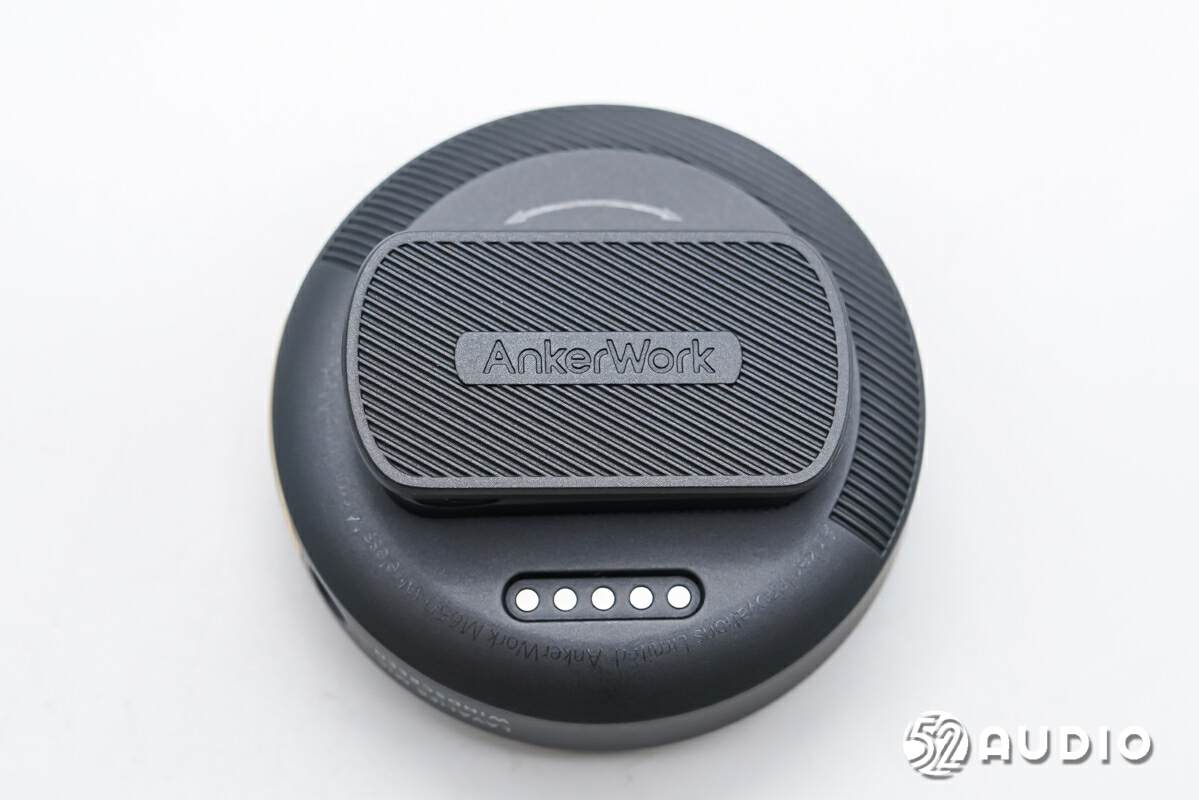

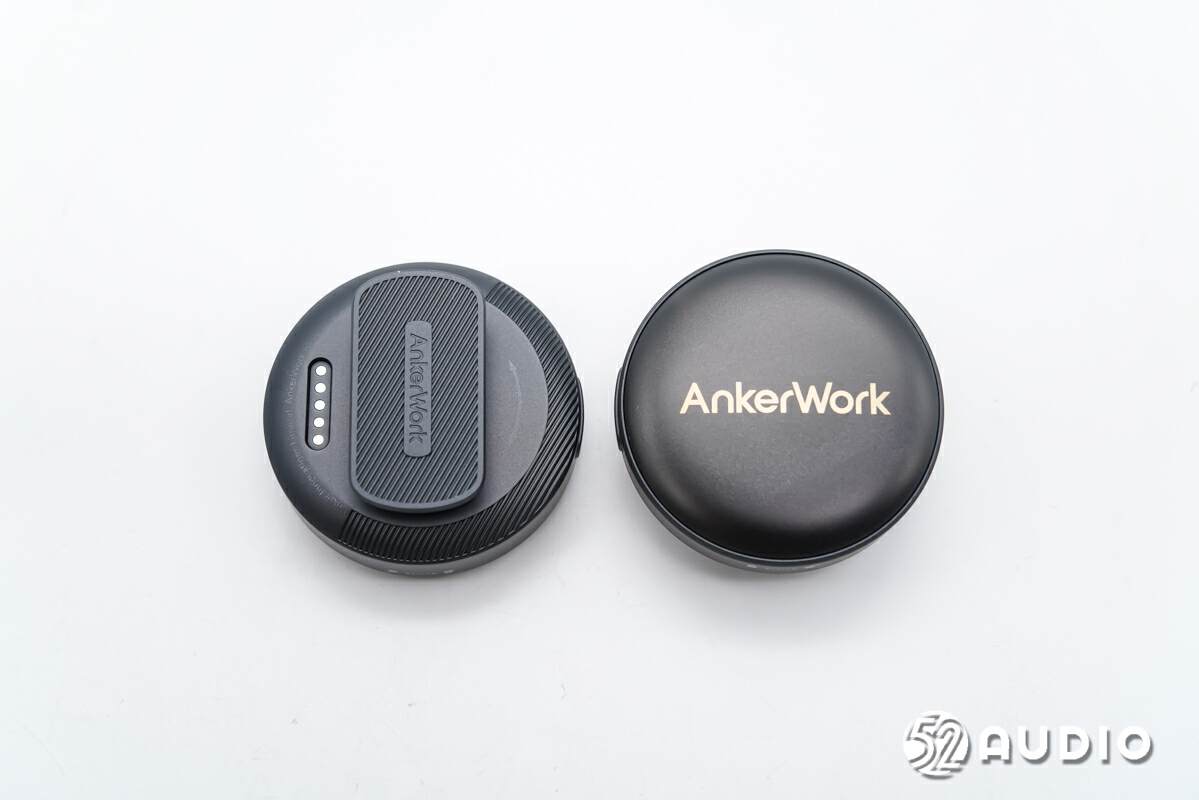

机身背部设计凹凸条纹装饰，设置磁吸领夹，支持磁吸式和领夹式两种佩戴方式，使用灵活便携；设置充电触点，用于连接充电盒充电。

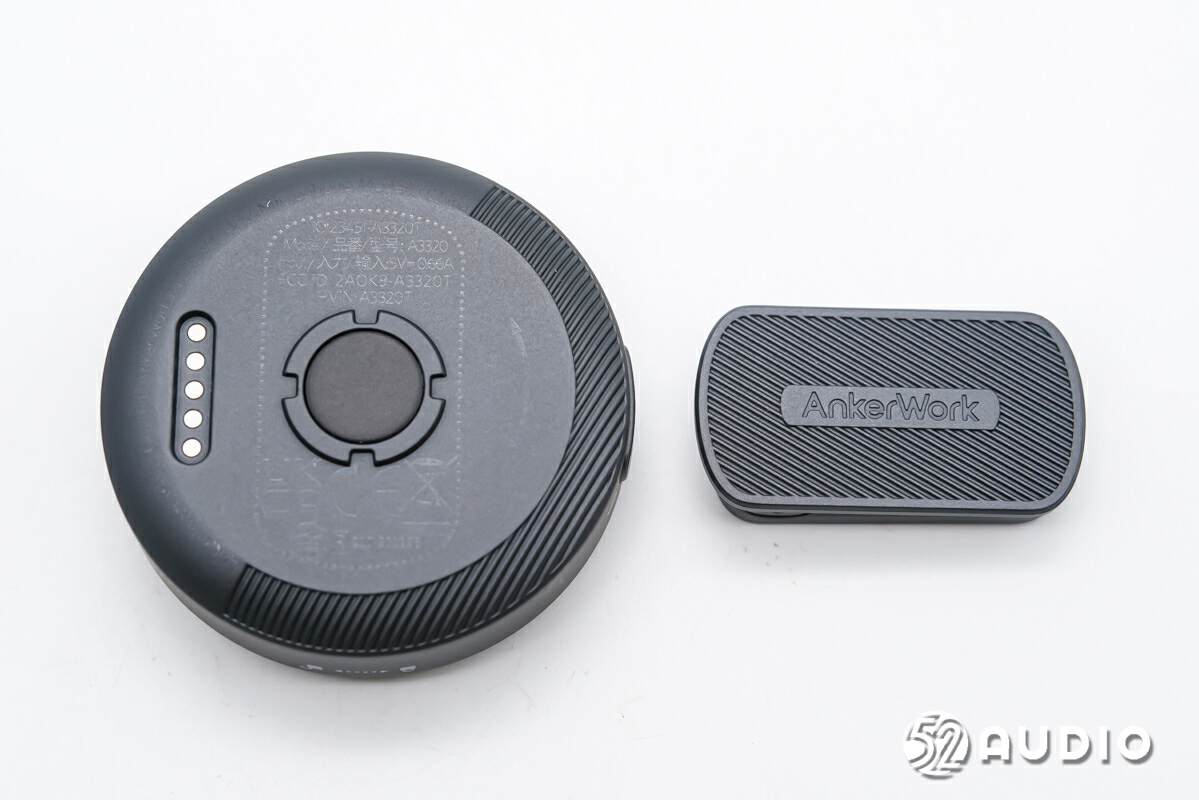

取掉磁吸领夹，麦克风背部外观一览，中间磁铁固定领夹，同时设计有定位槽，防止领夹转动。

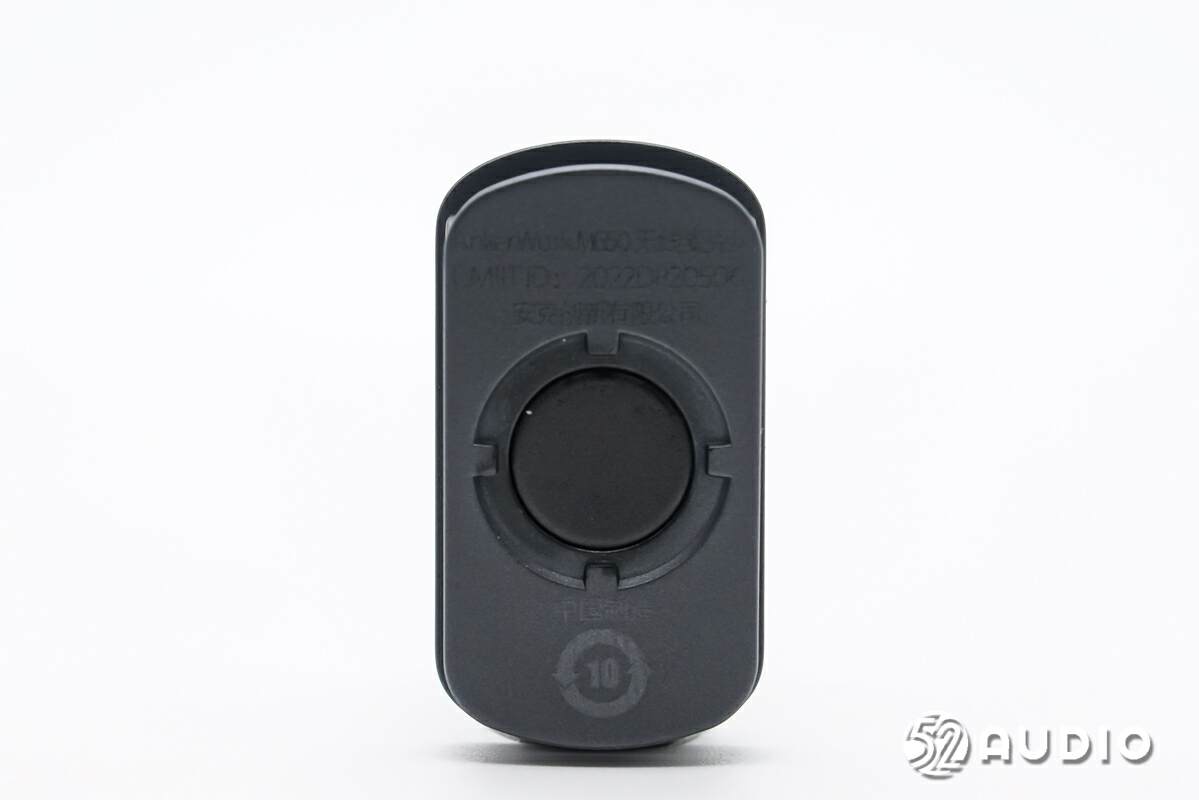

磁吸领夹背面特写。

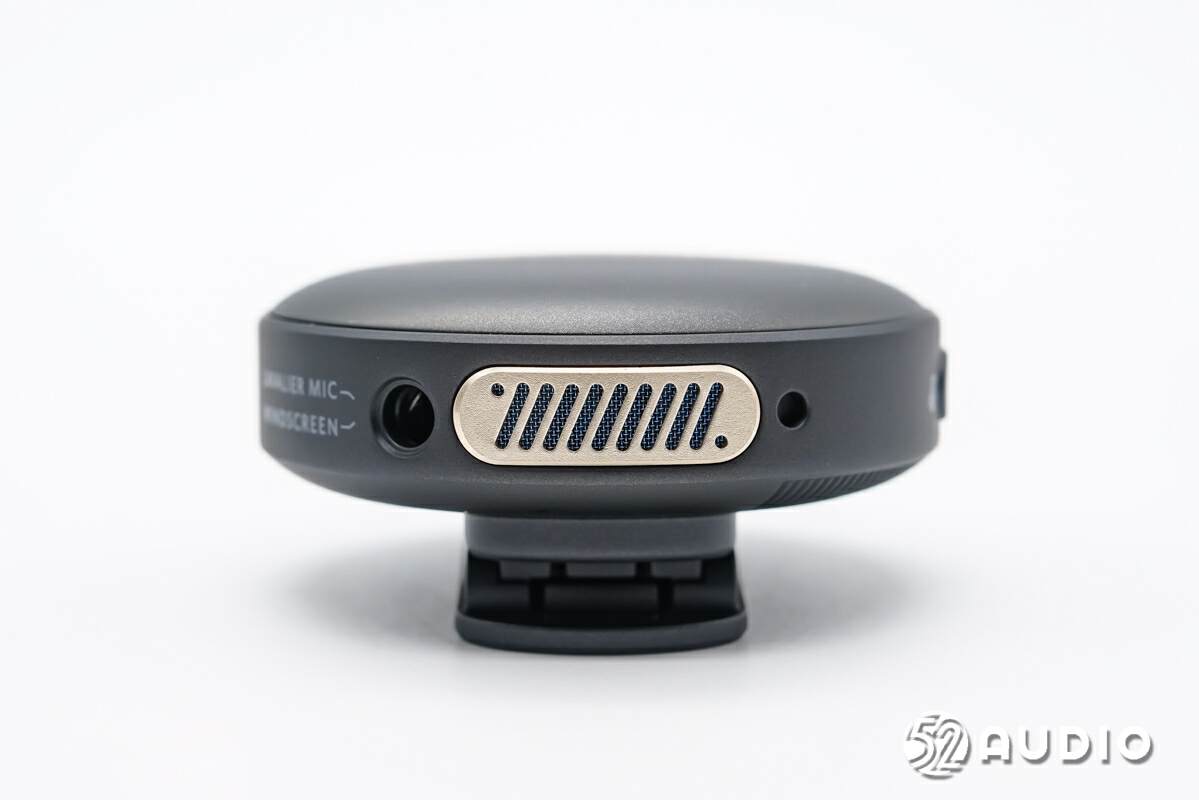

机身侧边顶部设置3.5mm音频接口和麦克风拾音孔。
麦克风拾音孔特写，外部金属盖板防护，边缘倒角工艺处理，提升精致度。内部还设置有细密防尘网，防止异物进入腔体。

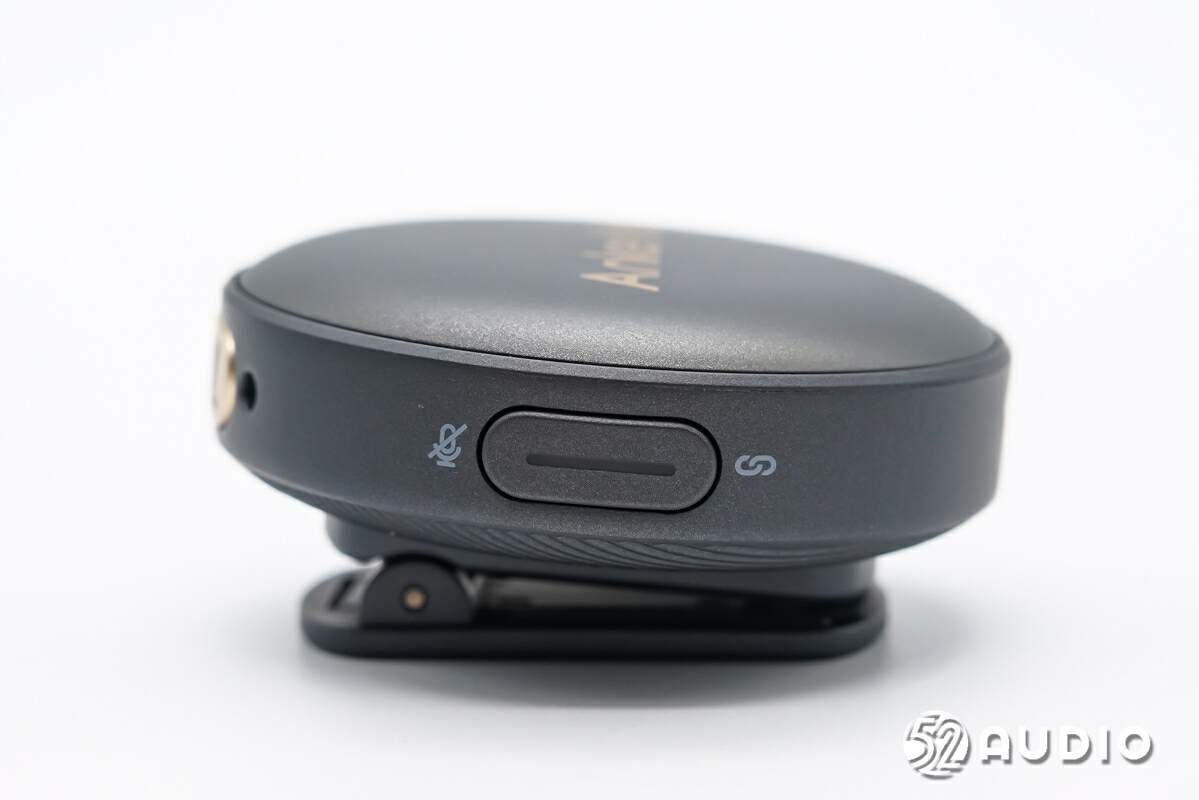

机身另外一侧的麦克风开/关和配对按键，中间设计条形指示灯。

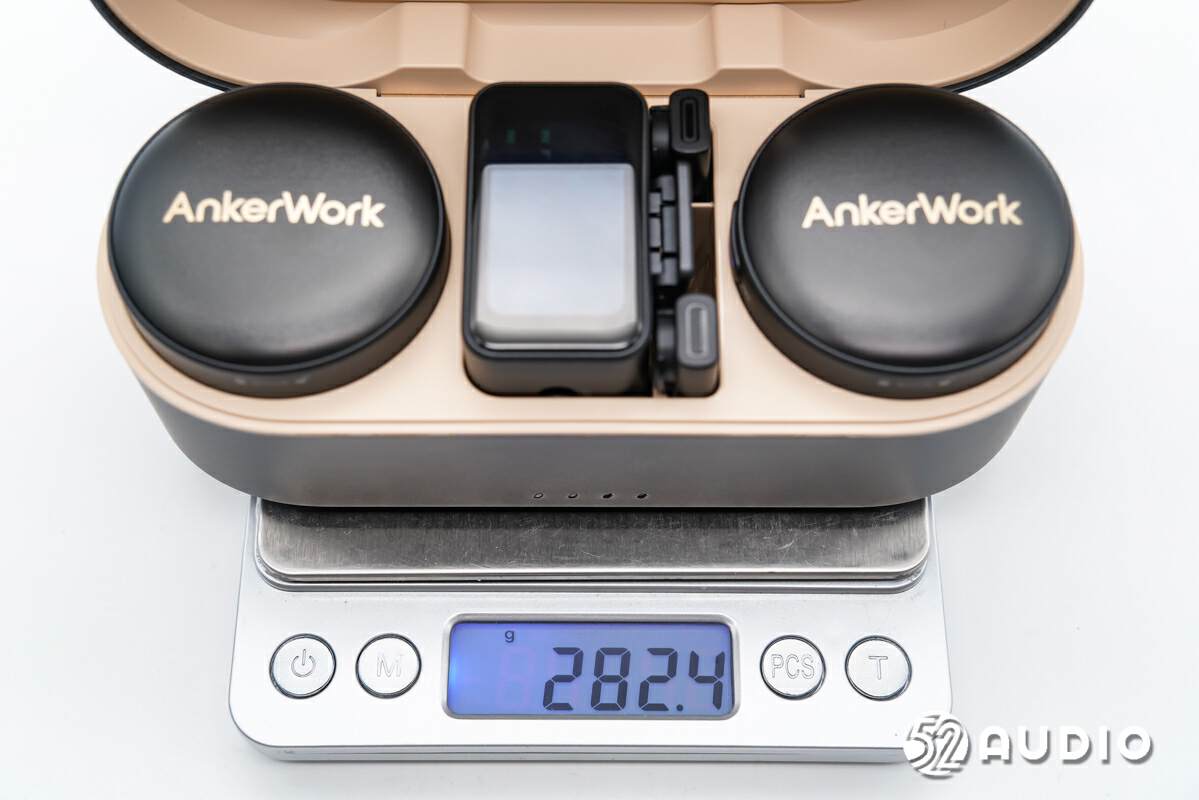

AnkerWork M650无线麦克风整机重量约为282.4g。

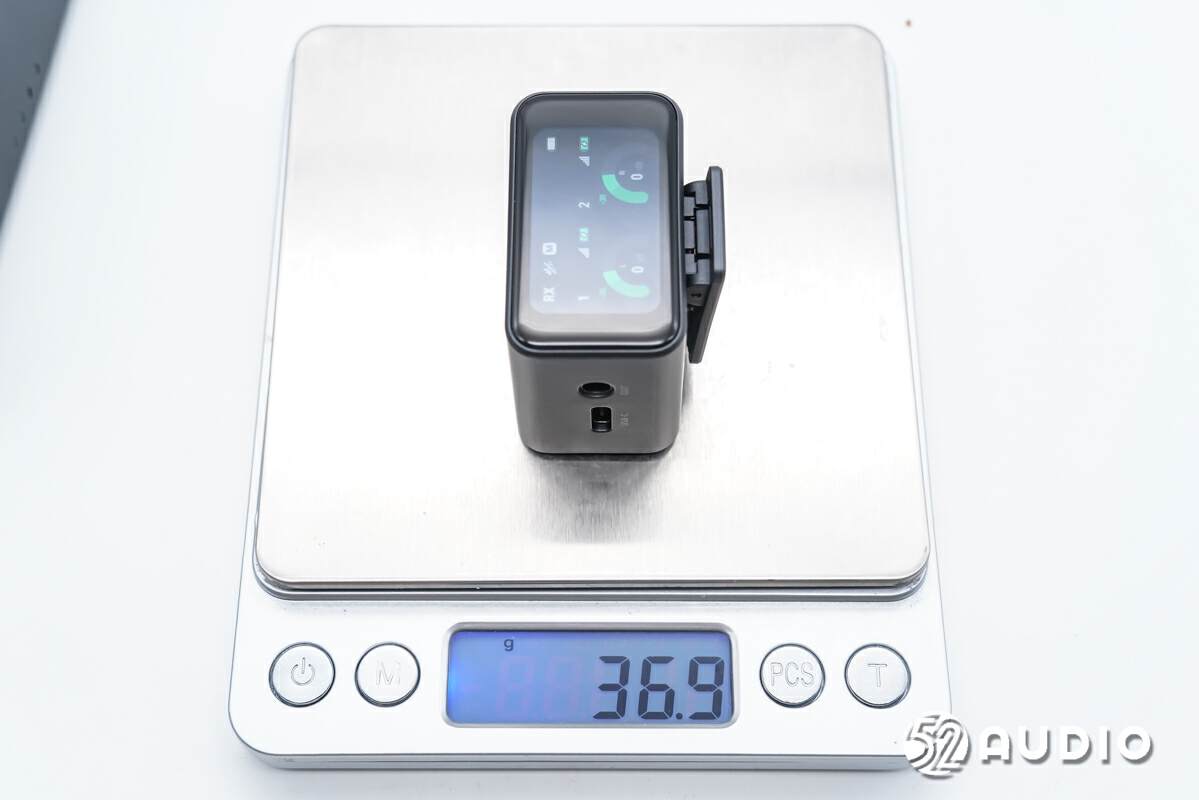

接收器重量约为36.9g。

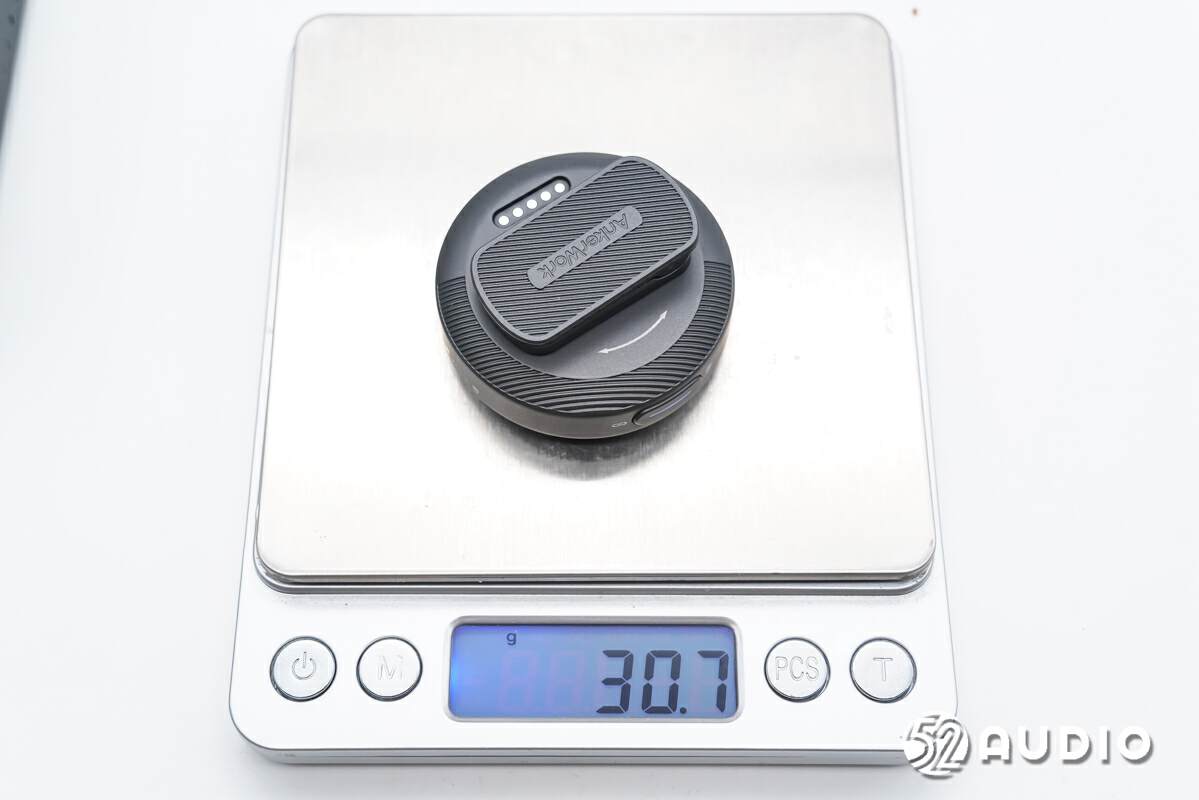

发射器重量约为30.7g。

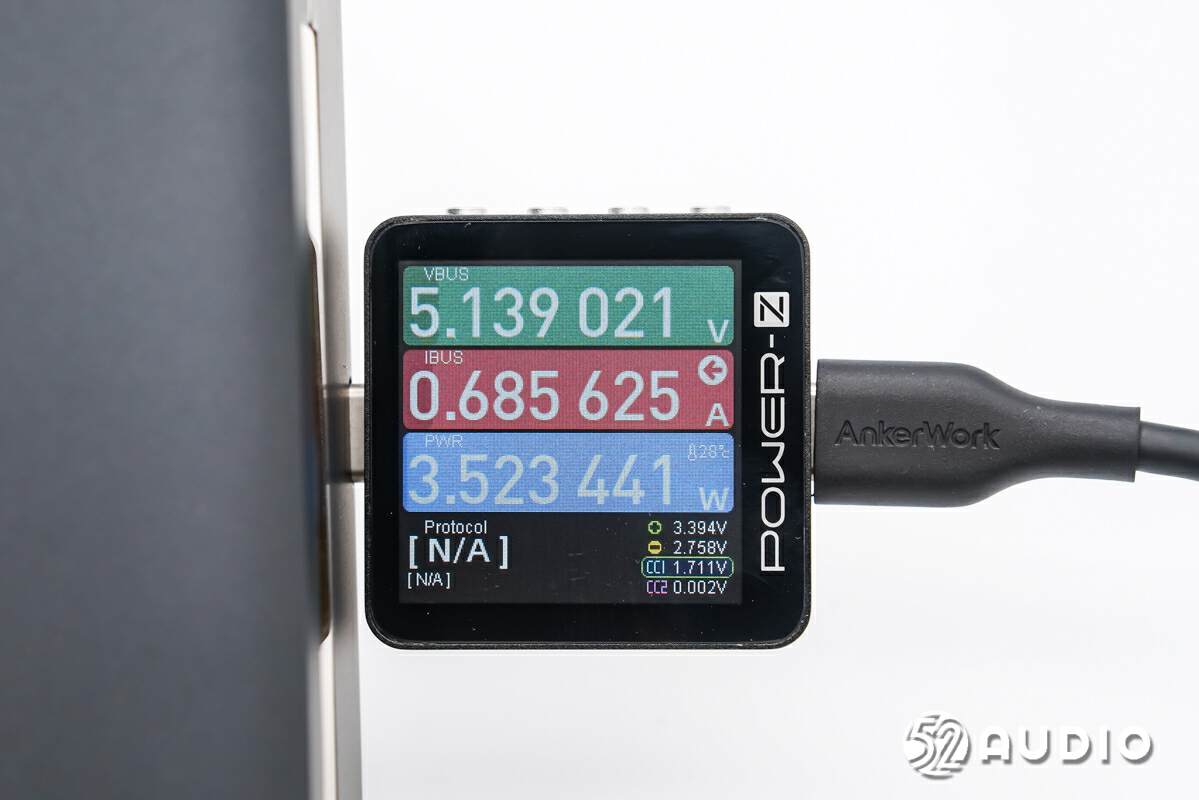

我爱音频网采用CHARGERLAB POWER-Z KM002C对AnkerWork M650无线麦克风进行充电测试，输入功率约为3.52W。
二、AnkerWork M650无线麦克风拆解
通过开箱，我们详细了解了AnkerWork M650无线麦克风的独特精致外观设计，下面进入拆解部分，看看内部结构及配置信息~
充电盒拆解

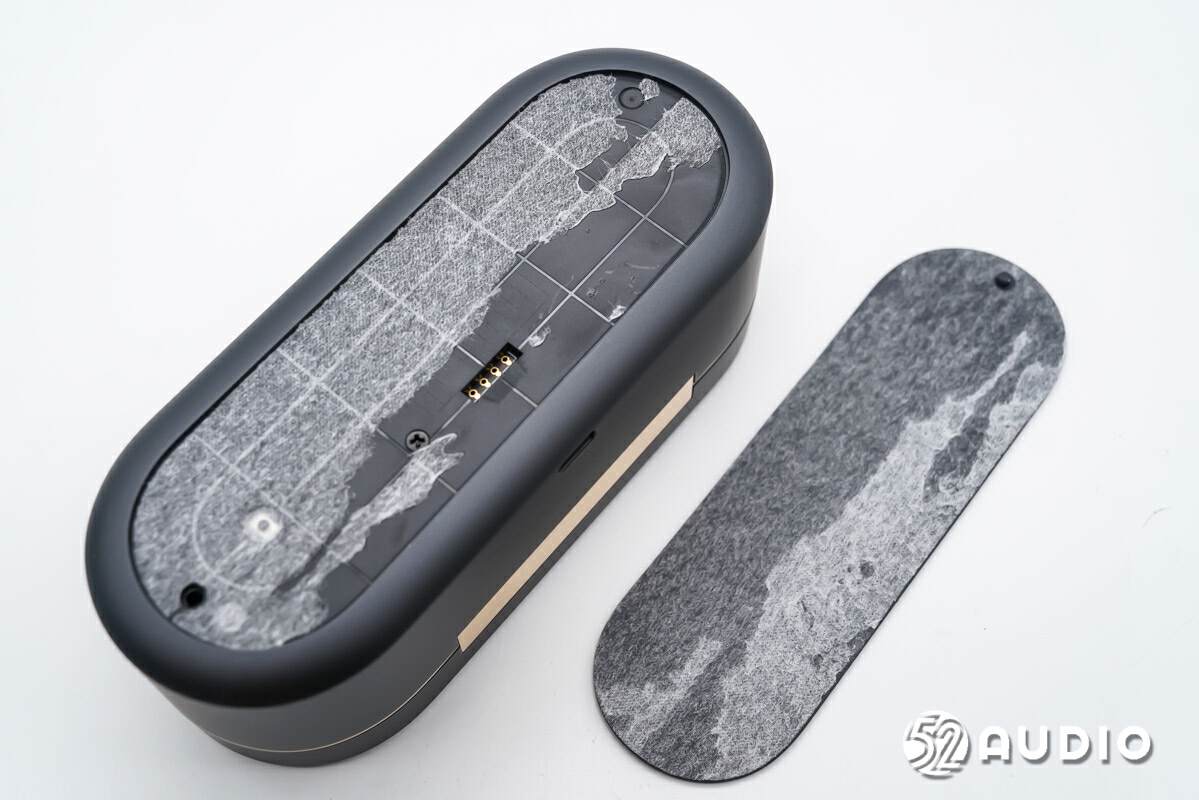

取掉充电盒底部防滑垫，下方有隐藏固定螺丝。

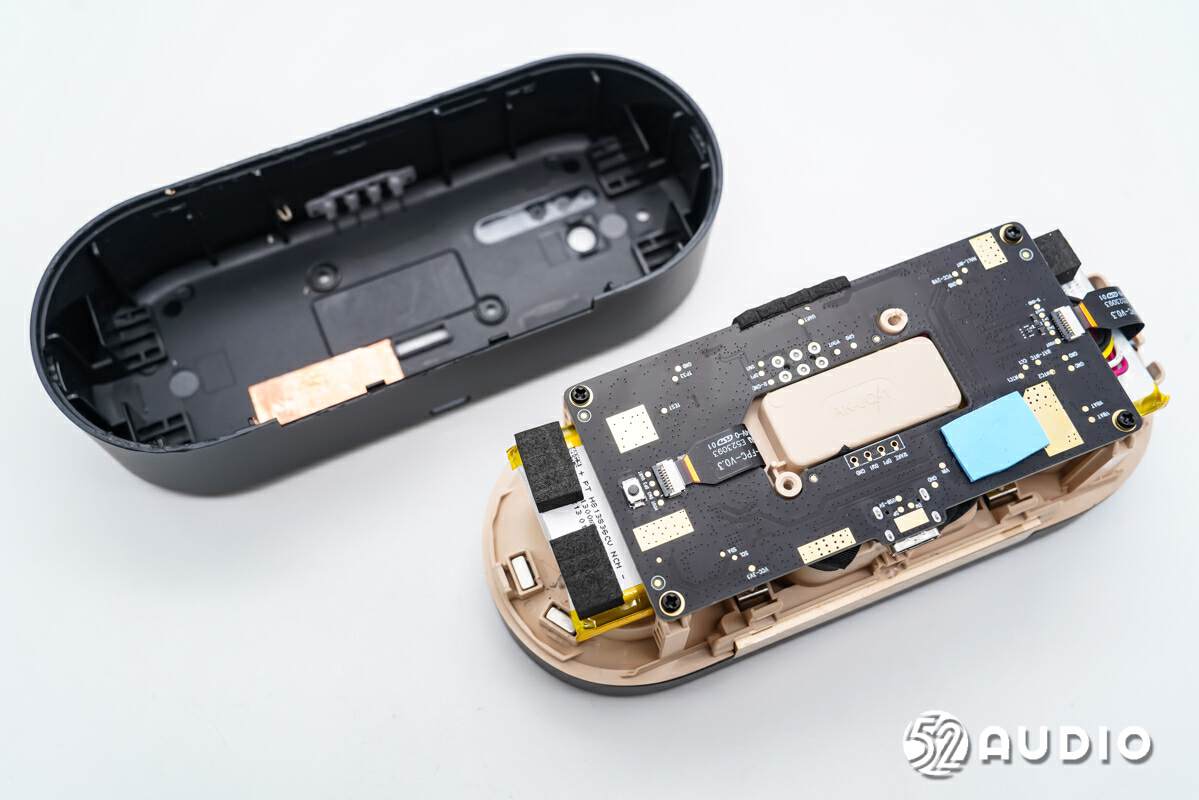

取掉螺丝，取出座舱结构。

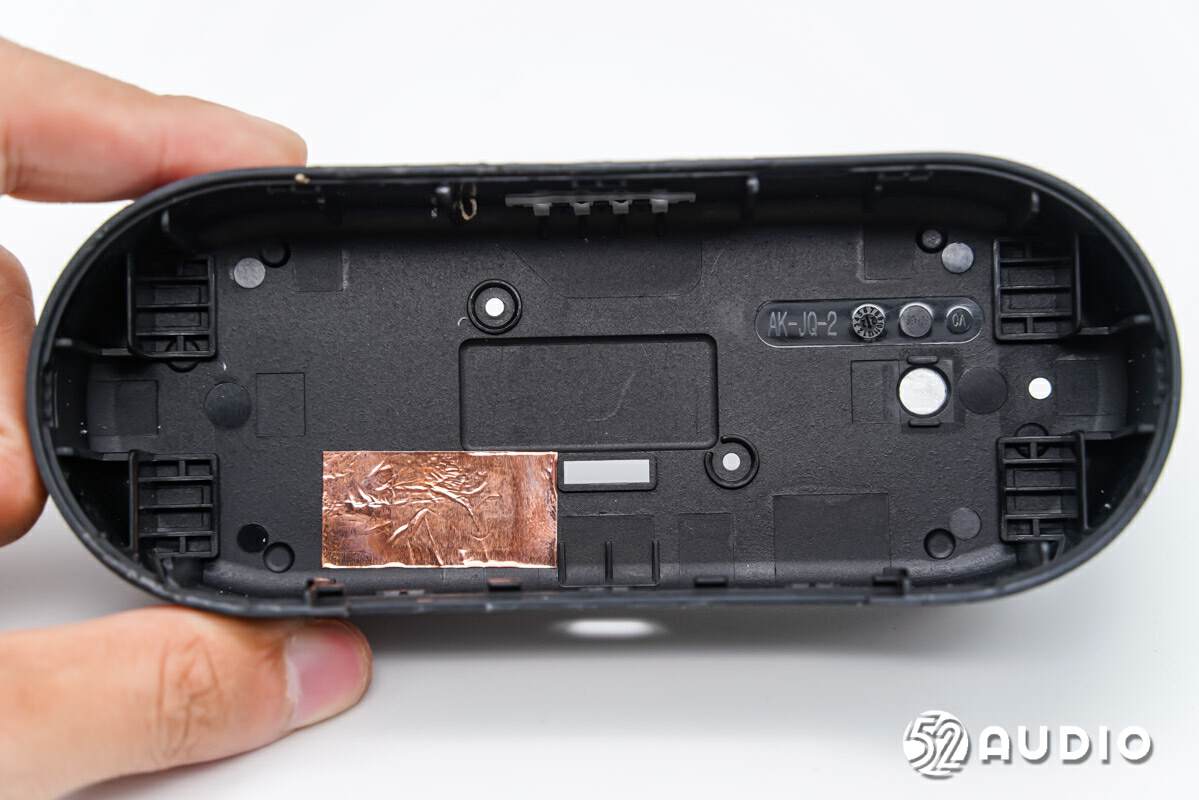

充电盒外壳内侧结构一览。

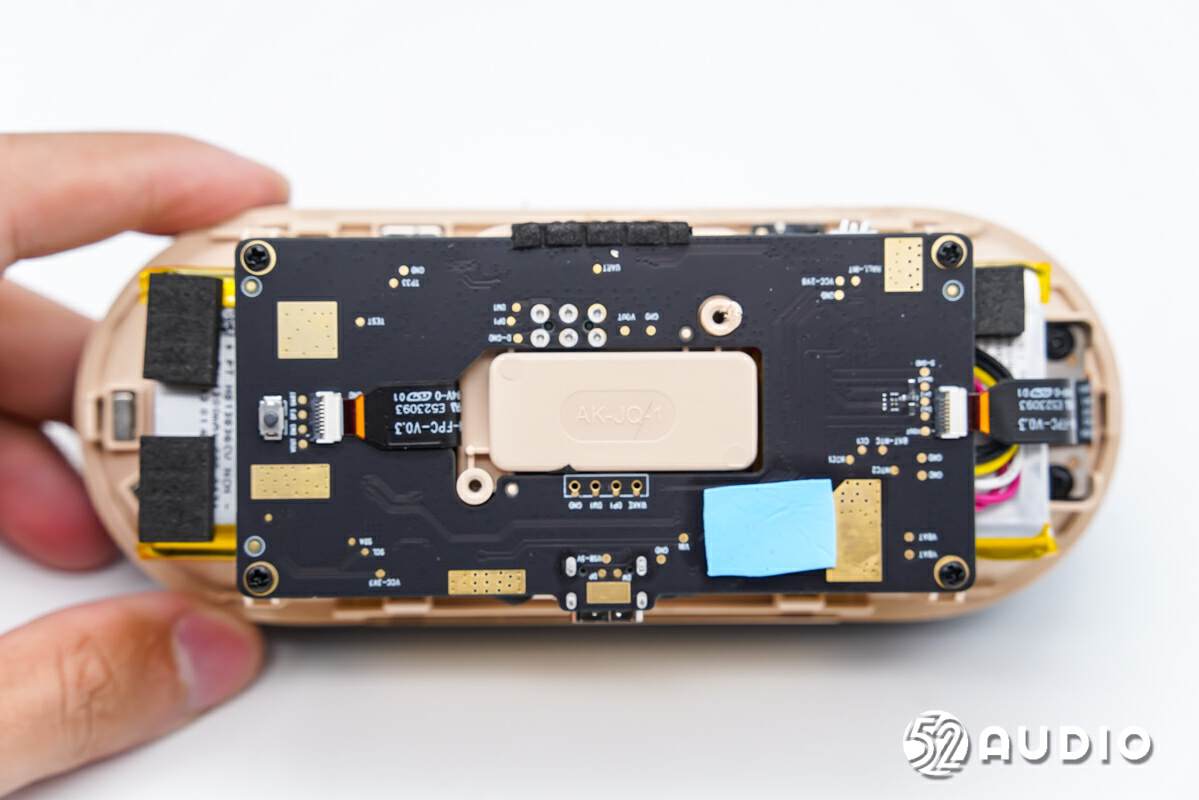

座舱底部结构一览，通过螺丝固定主板单元。

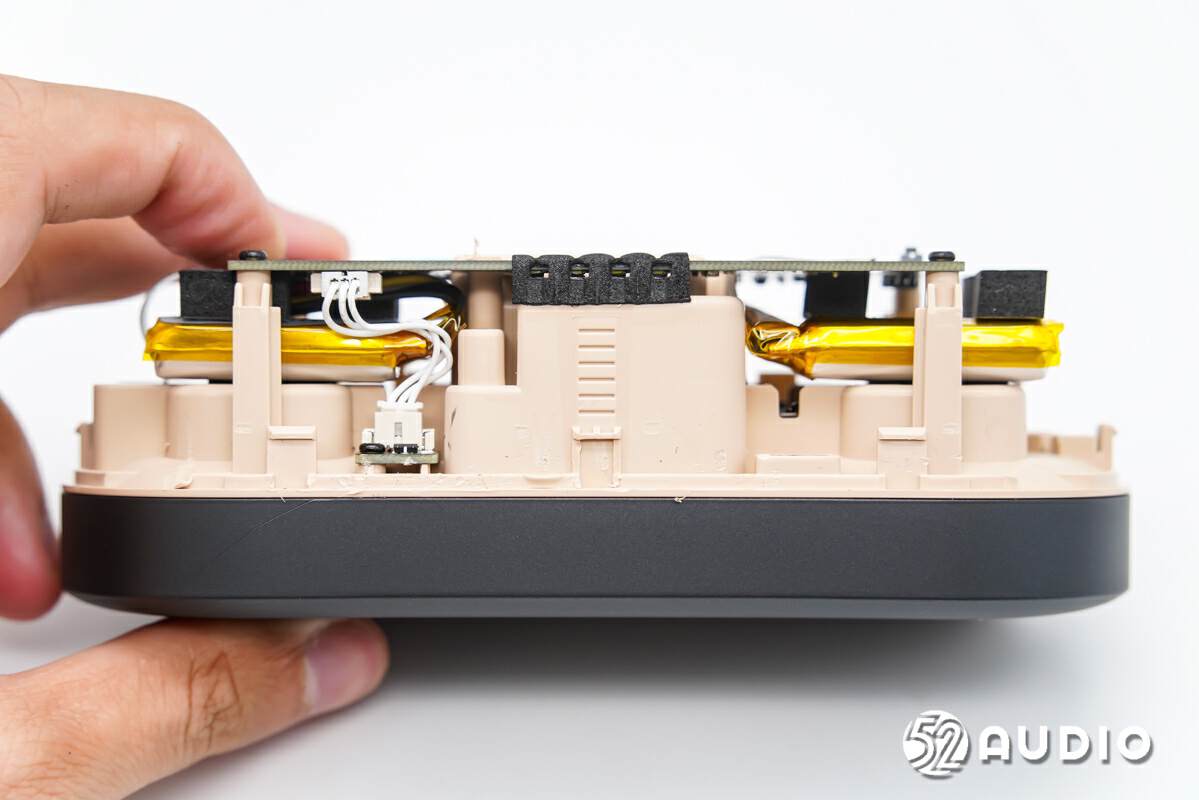

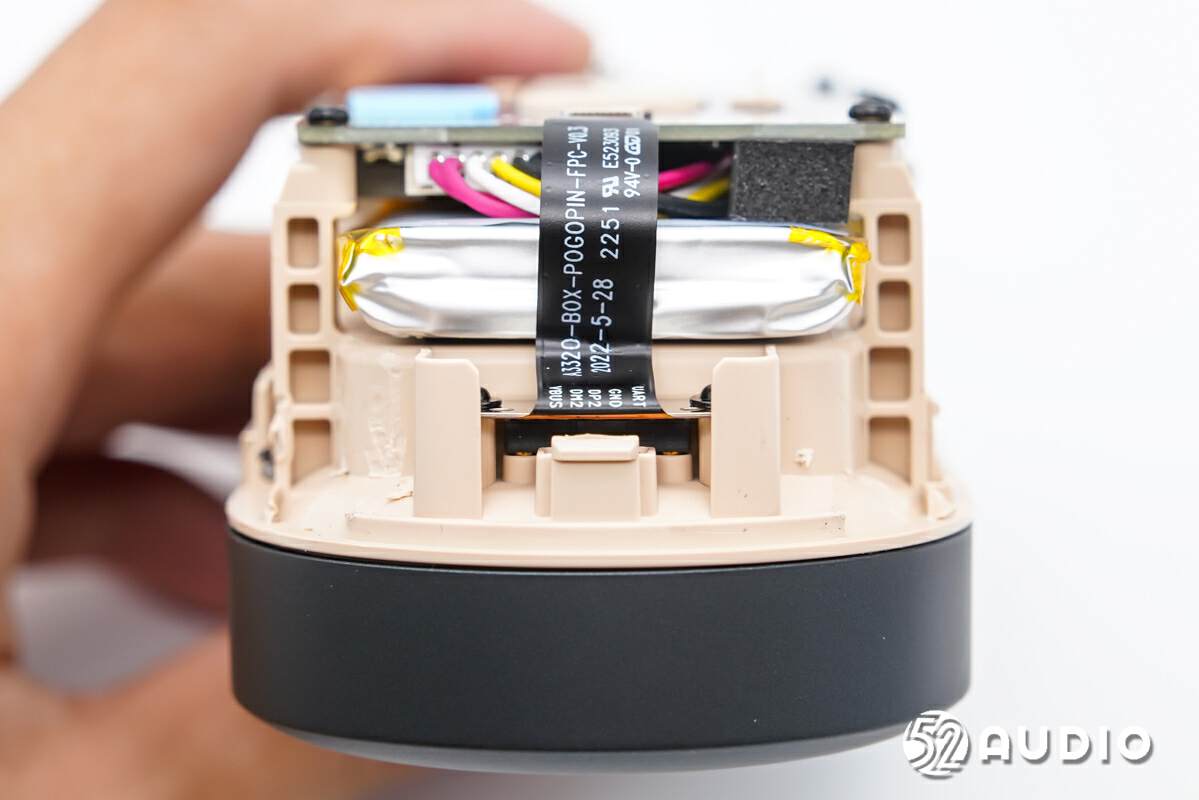

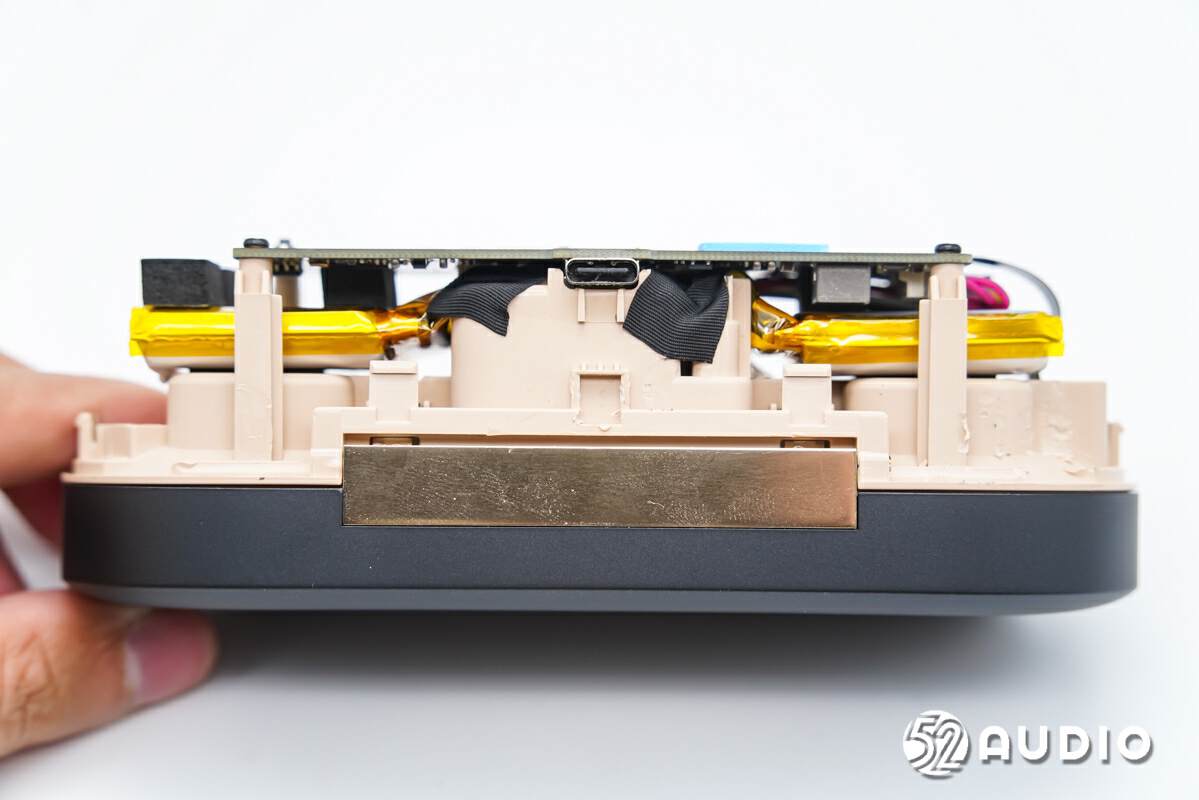

座舱侧边结构一览，可以看到中间固定有双电池单元，设置有海绵垫填充缓冲。
座舱另外一侧结构一览，通过导线连接霍尔原价小板。
座舱一侧连接为麦克风充电的小板。

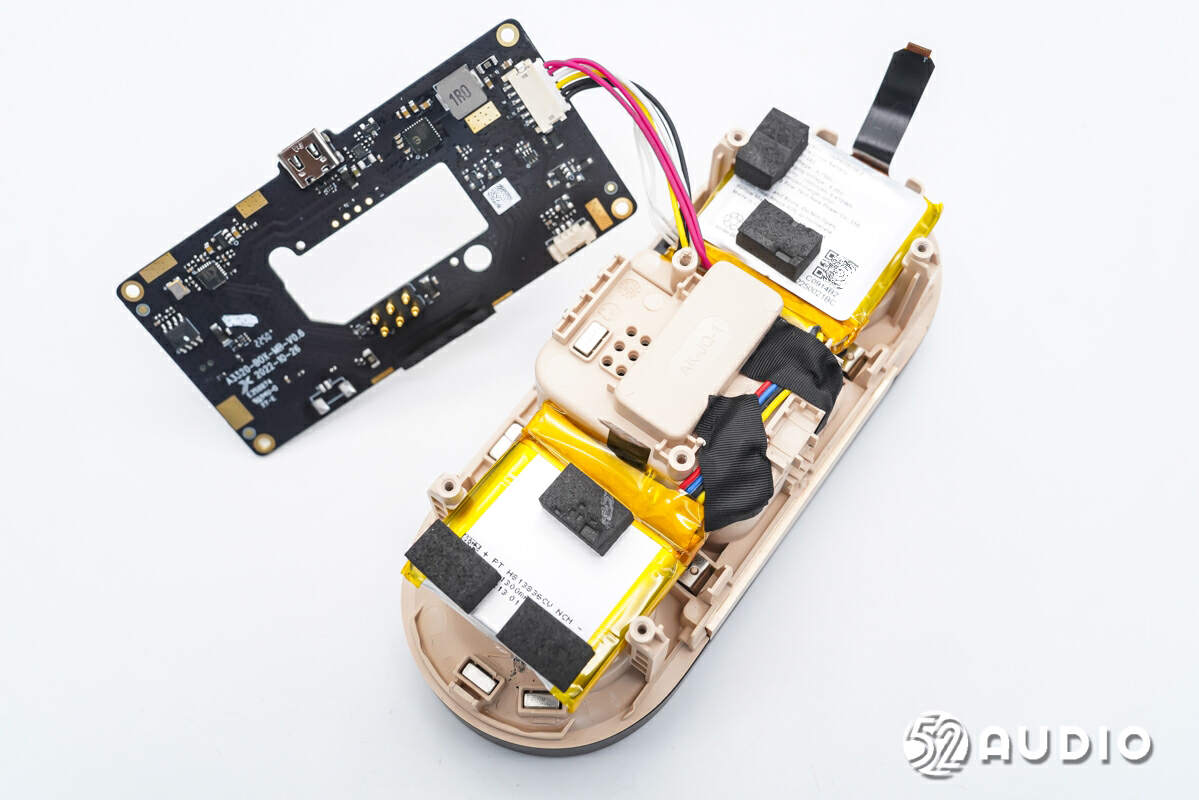

卸掉螺丝，掀开主板单元，下方结构一览。

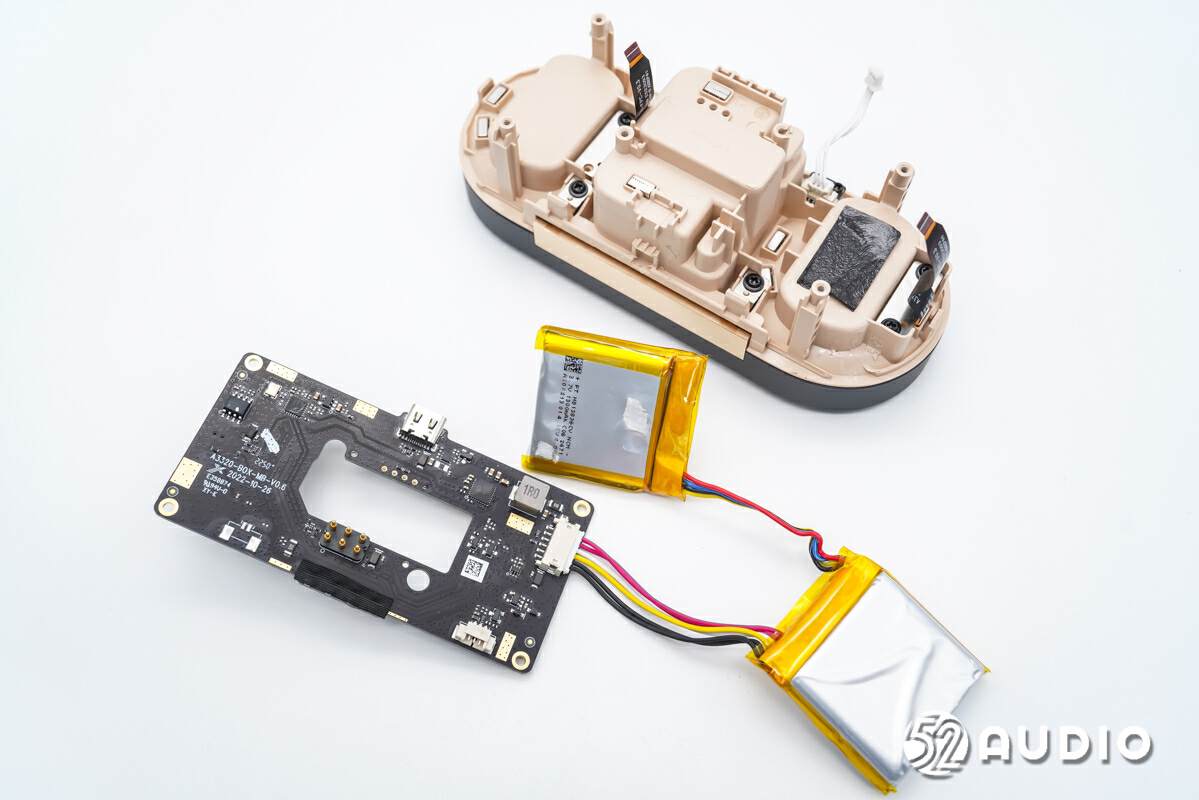

取掉电池和主板单元。

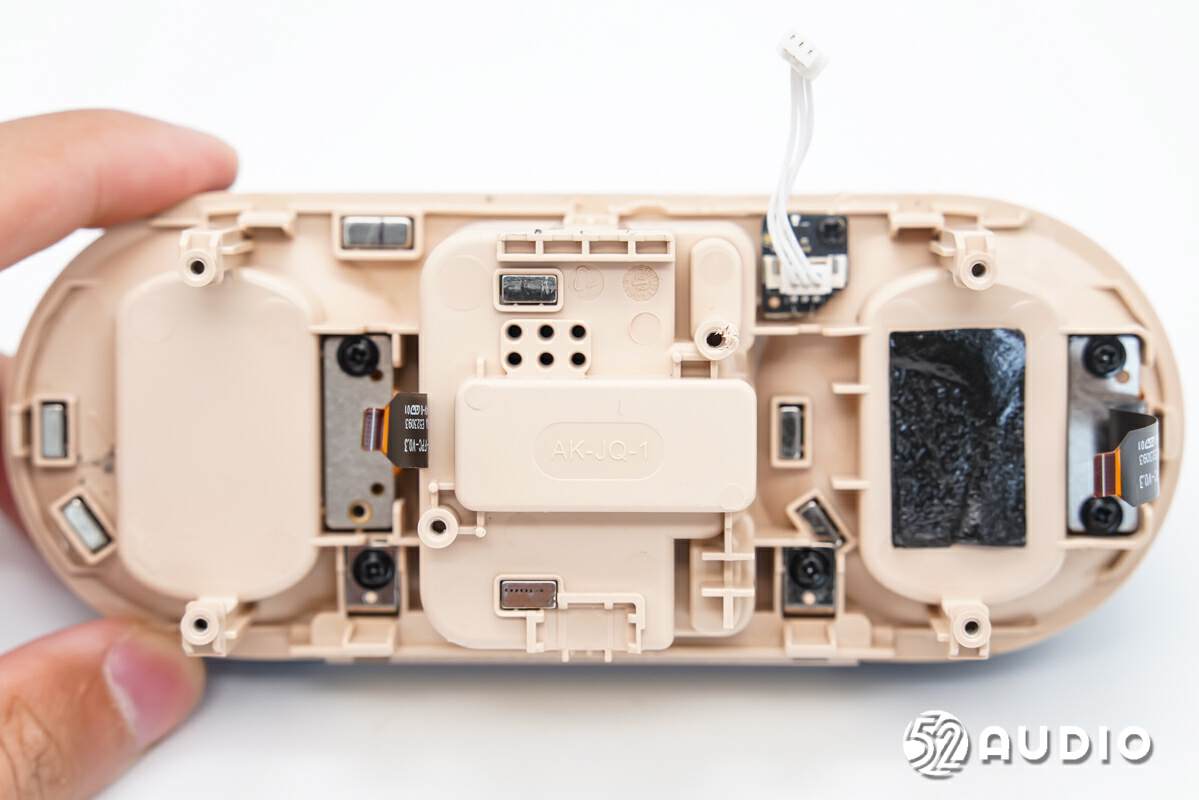

座舱底部结构一览，还通过螺丝固定为发射器充电的两个小板，以及霍尔元件小板。
锂离子电池组标签上信息，型号：C0914B2，标称电压：3.7V，充电限制电压：4.35V，容量：2560mAh 9.472Wh，来自广东力科新能源有限公司，中国制造。

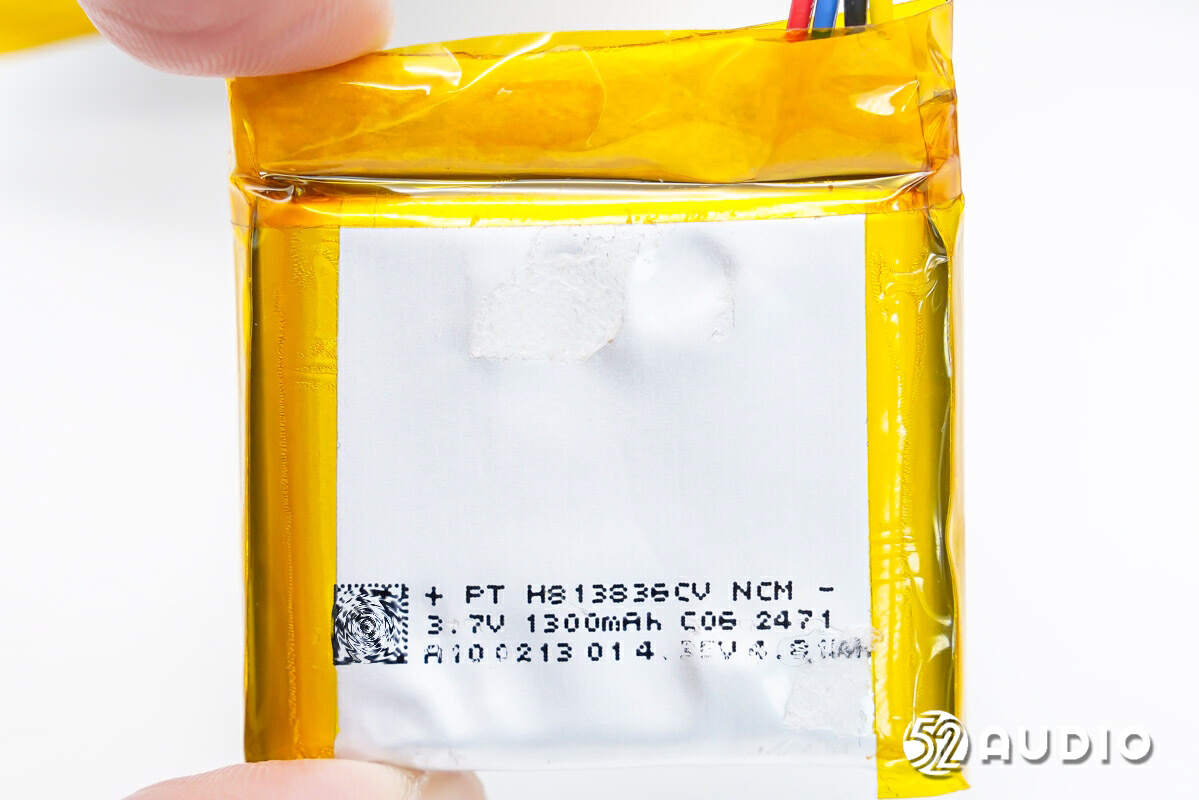

两块电池采用了相同规格，电芯型号：PT H813836CV，电压：3.7V，容量：1300mAh。

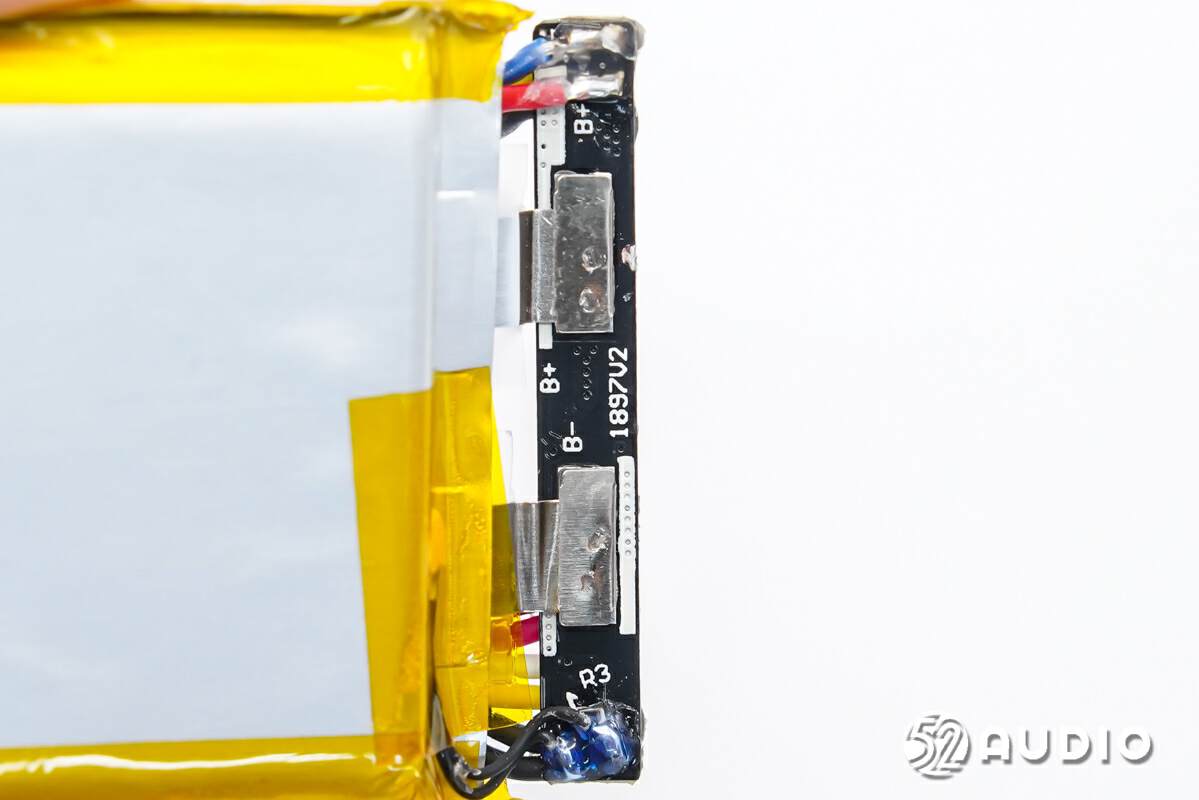

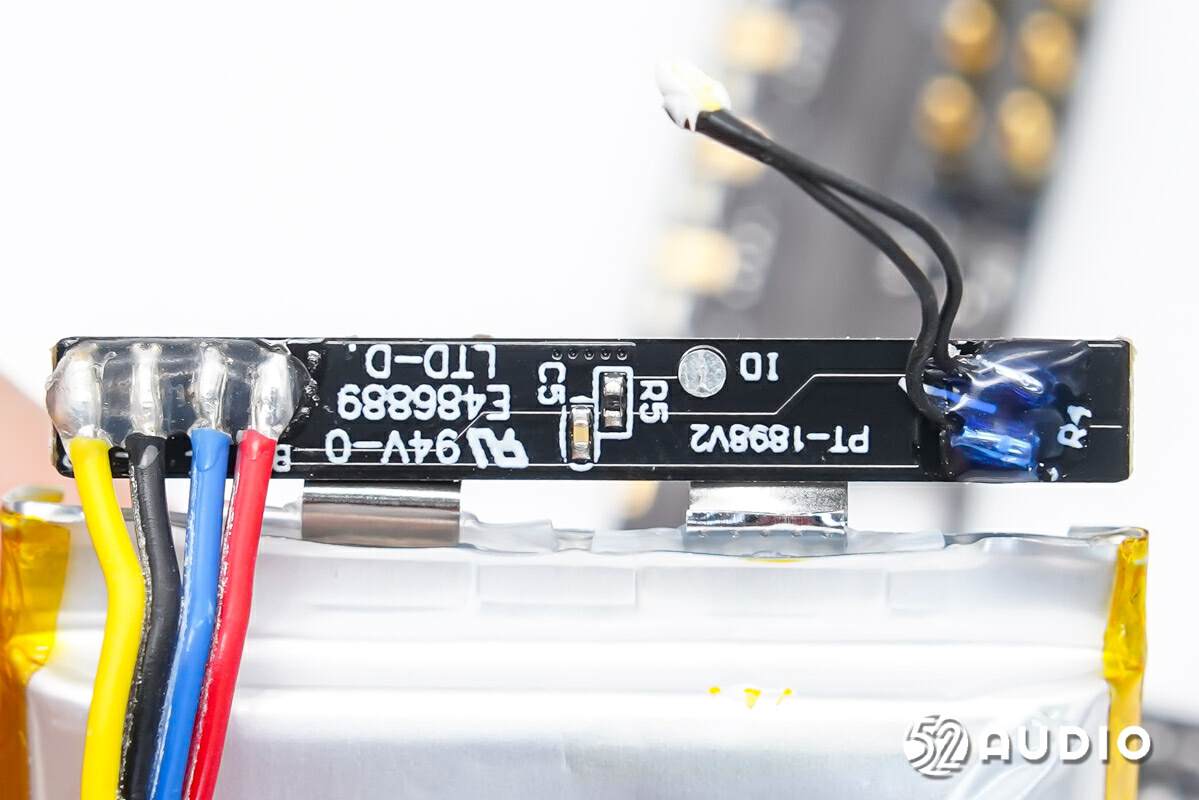

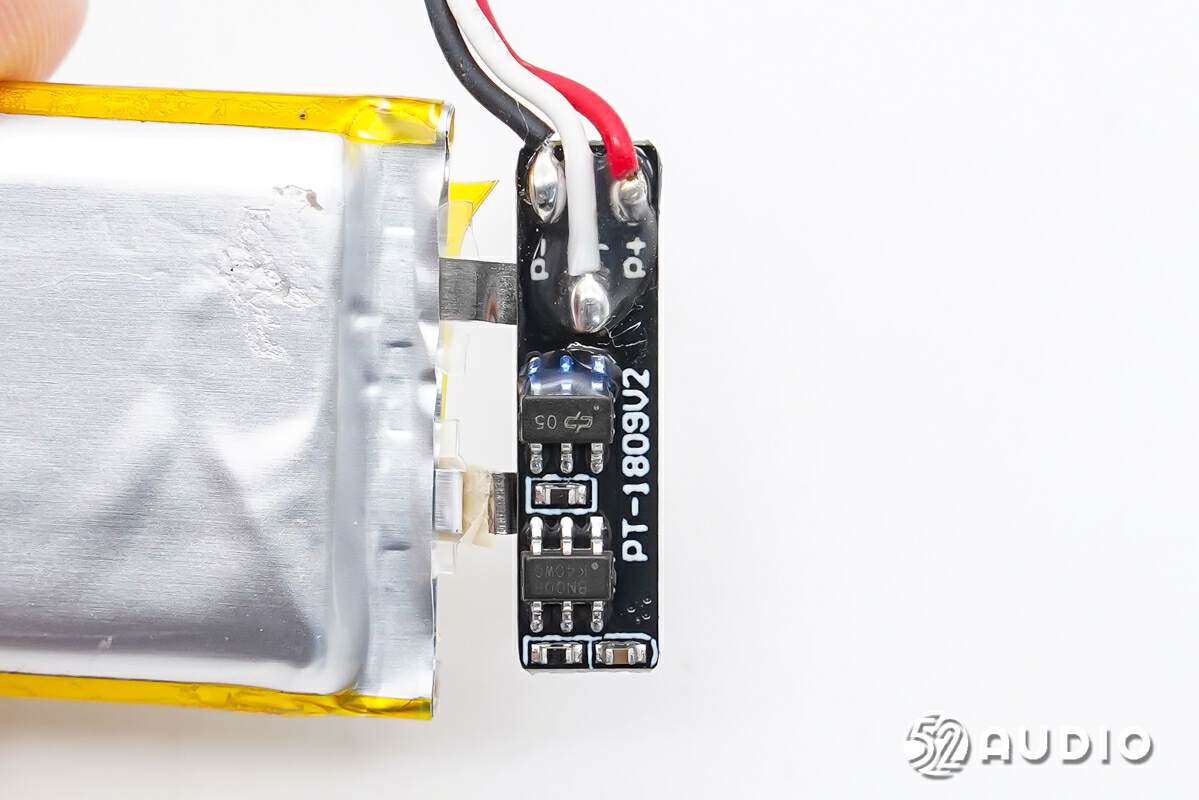

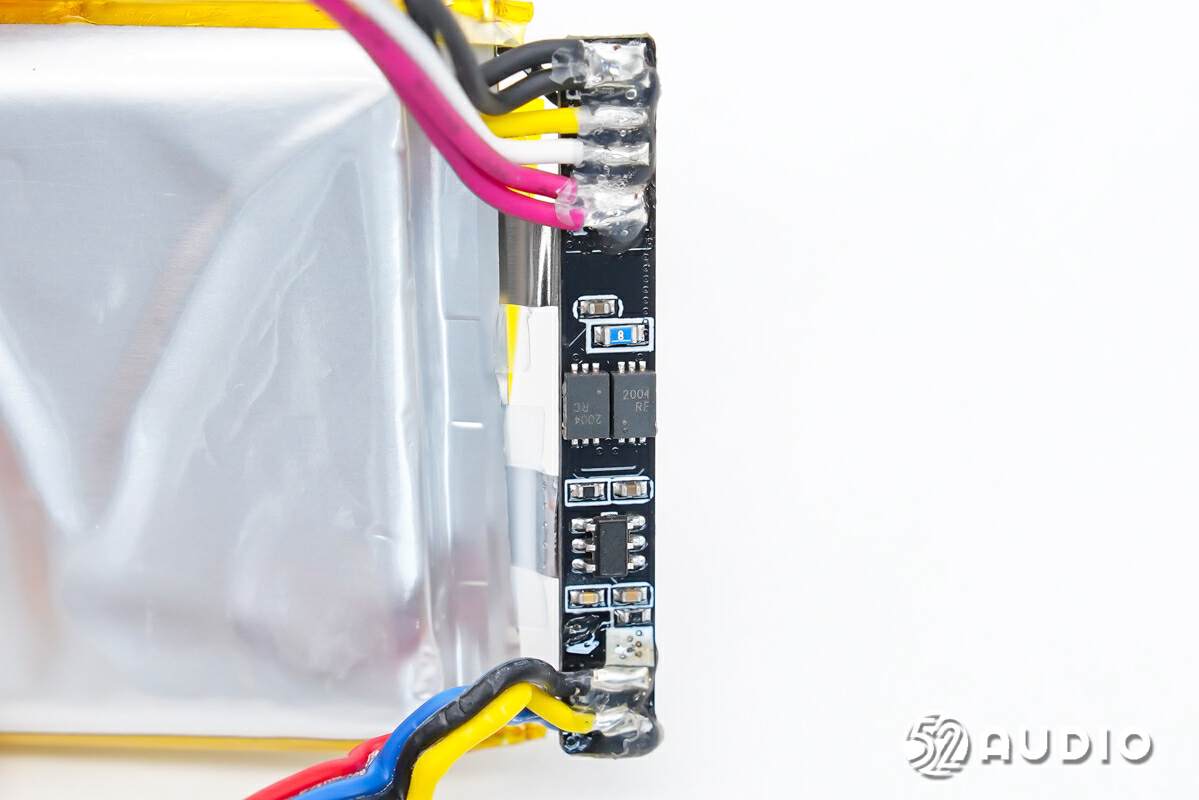

电池保护板一侧电路一览。
电池保护板另外一侧电路一览。

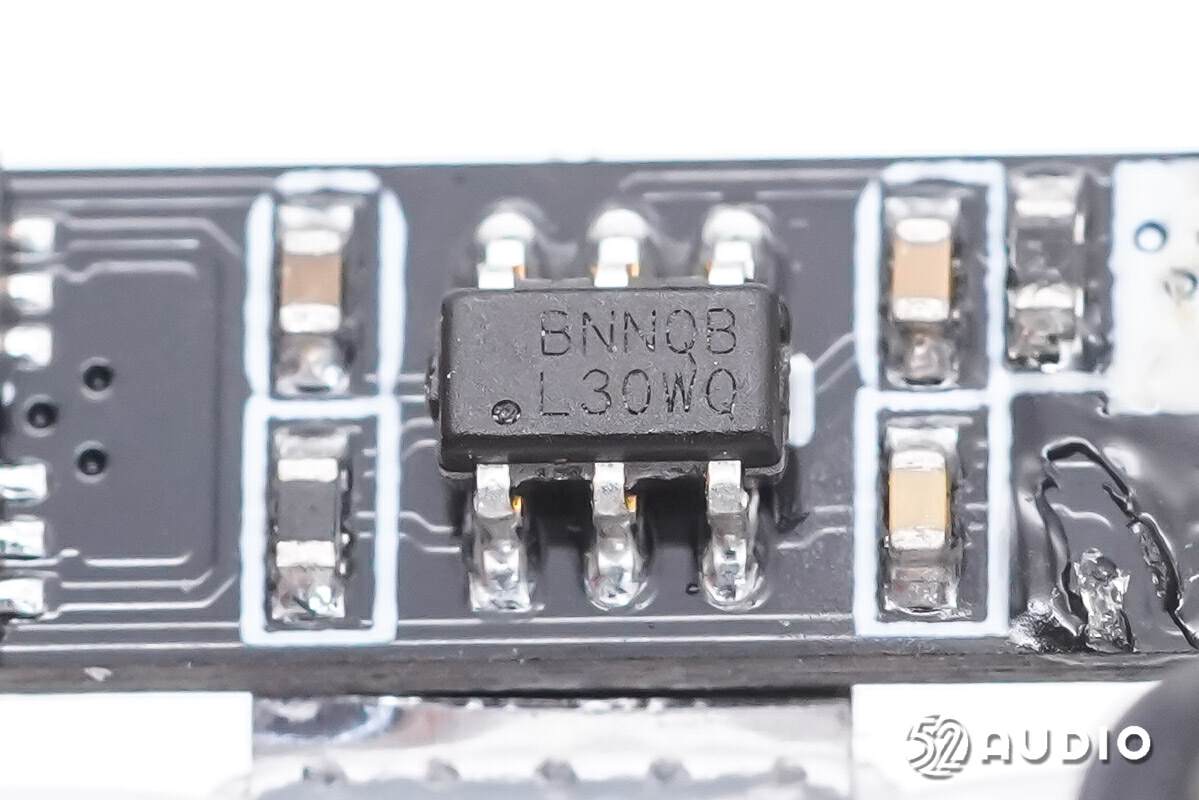

丝印BNNOB L30WQ的锂电保护IC，负责电池的过充电、过放电、过电流等保护功能。
两颗丝印2004RF的MOS管。
另外一块电池上保护板电路一览，均设置有用于检测电池温度的热敏电阻。
充电盒主板一侧电路一览。

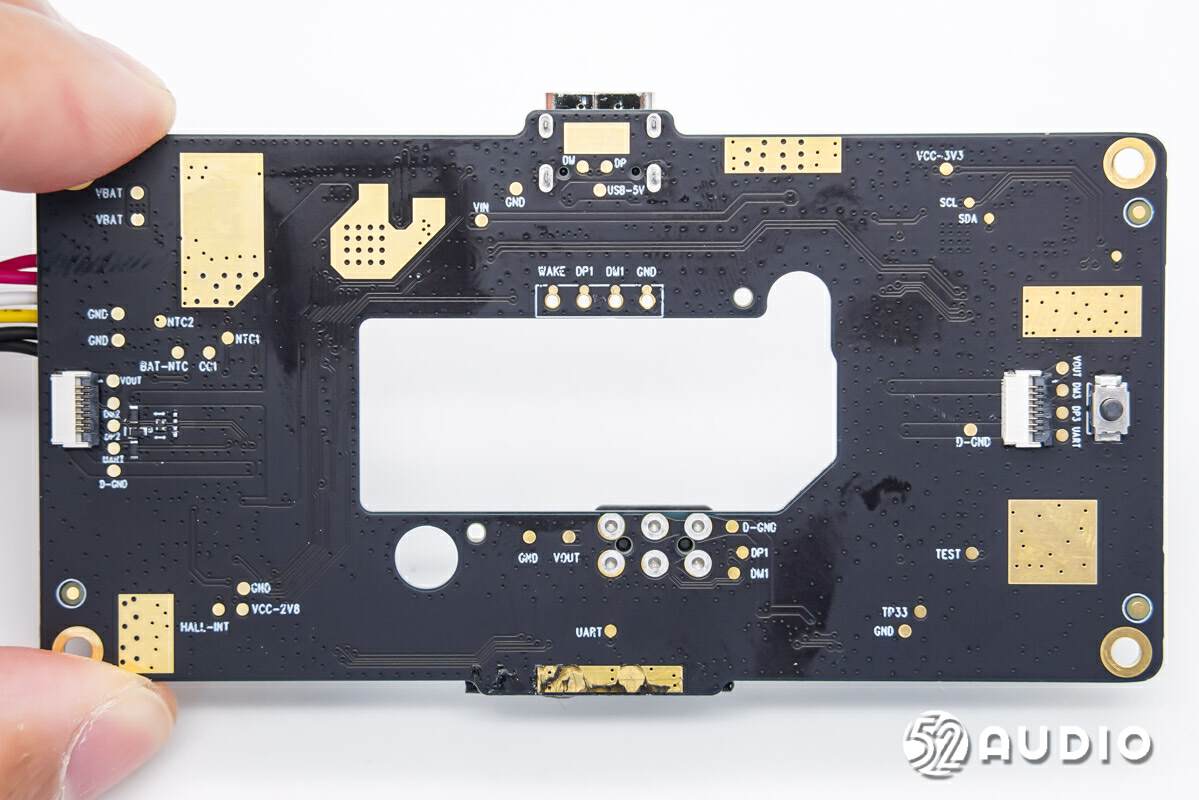

充电盒主板另外一侧电路一览。
连接排线的ZIF连接器特写。
Type-C充电母座特写。

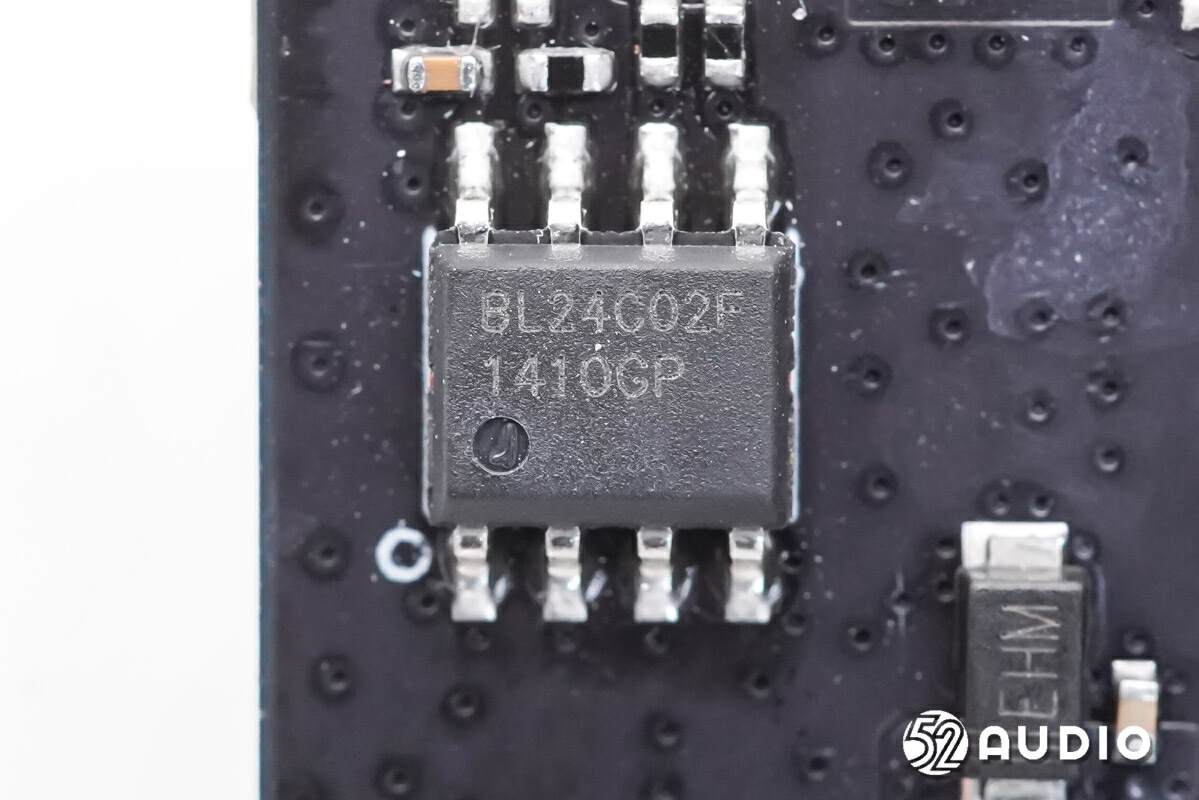

Belling贝岭BL24C02F存储器，2K bits (256×8)。
Belling贝岭BL24C02F详细资料图。

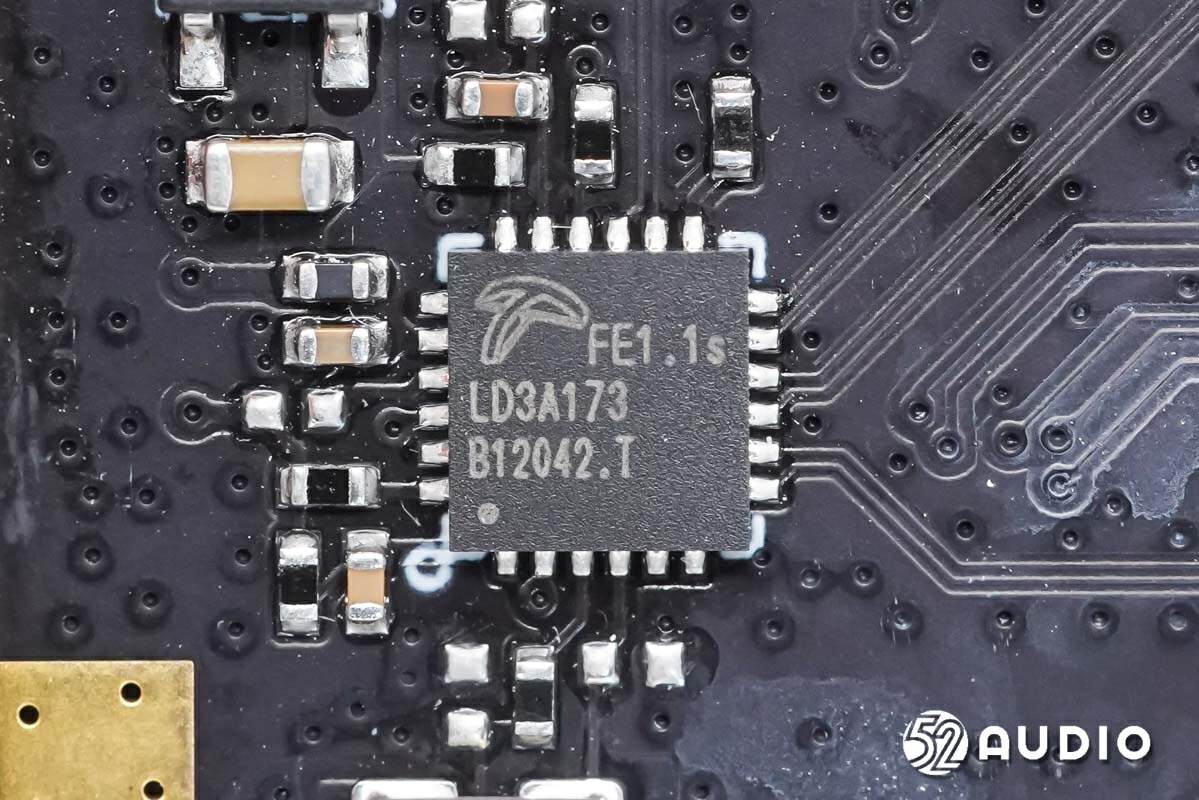

Terminus汤铭FE1.1S USB 2.0高速4端口集线器，具有高集成度、高质量、高性能、高性价比、低功耗的特点。
Terminus汤铭FE1.1S详细资料图。

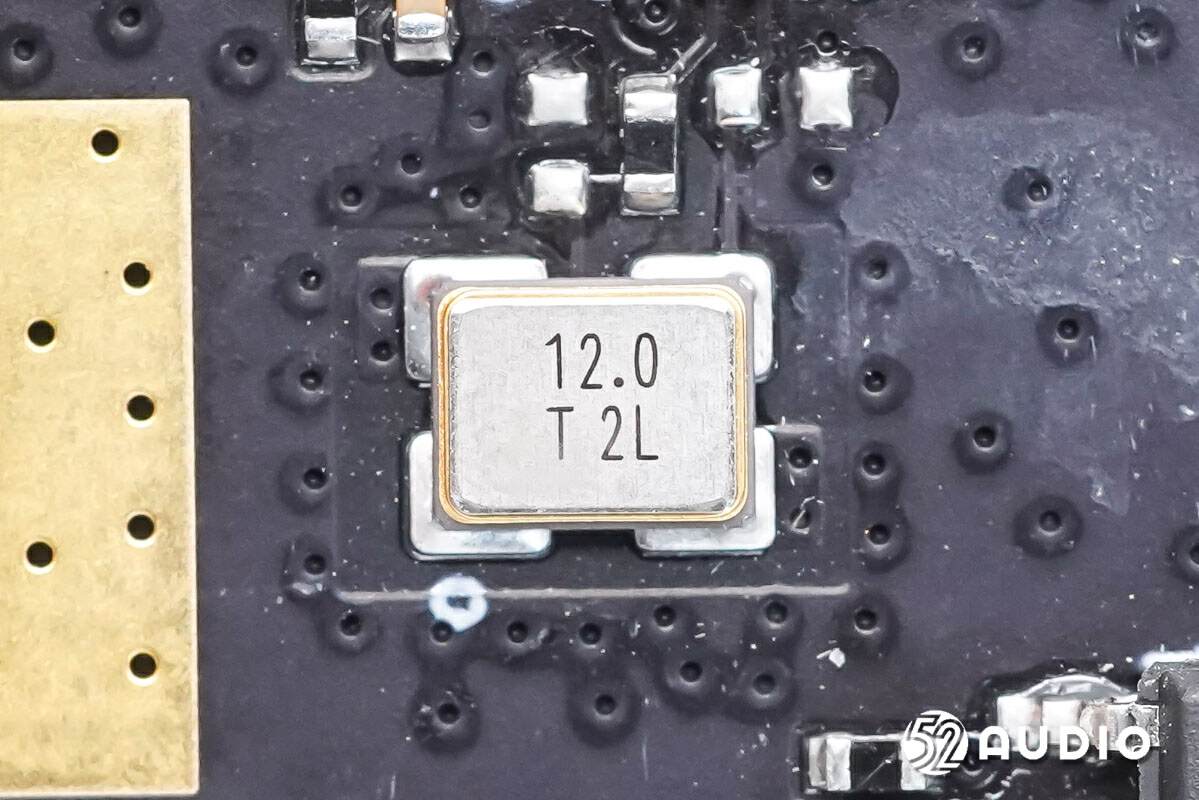

12.000MHZ的晶振特写，为电路提供时钟。

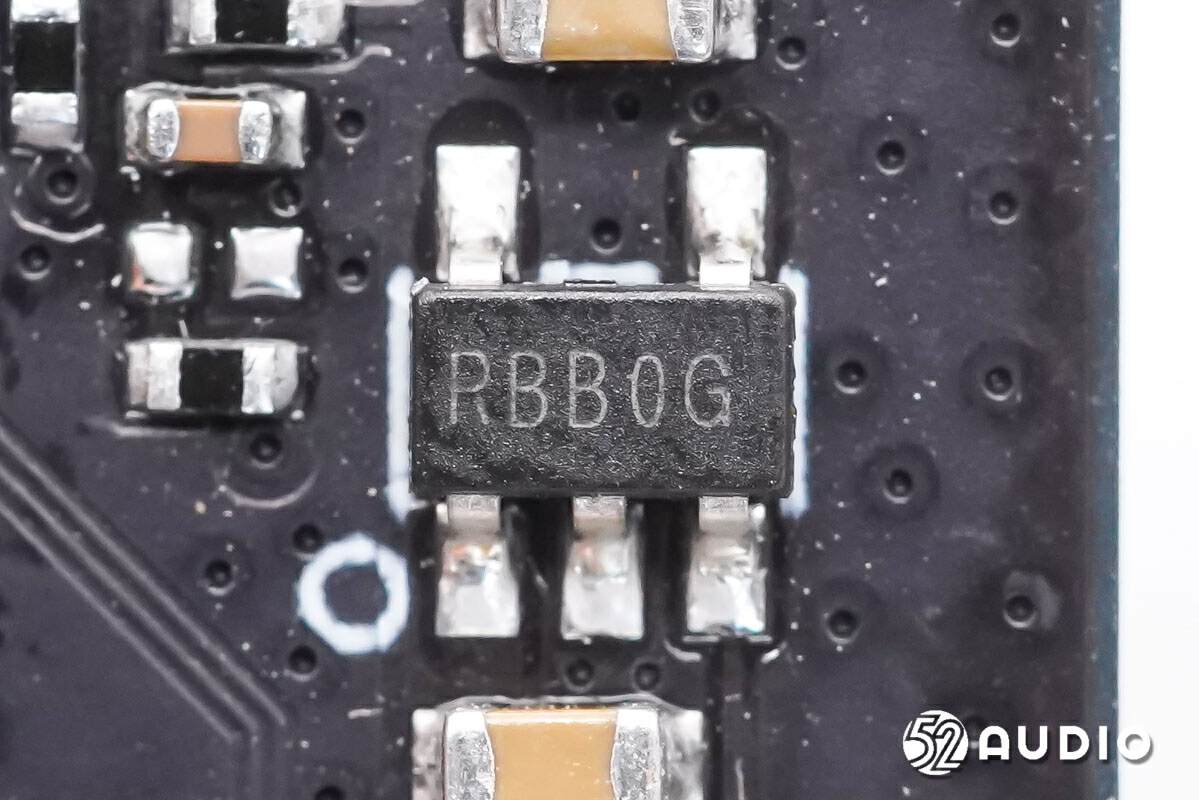

丝印RBB0G的稳压IC。

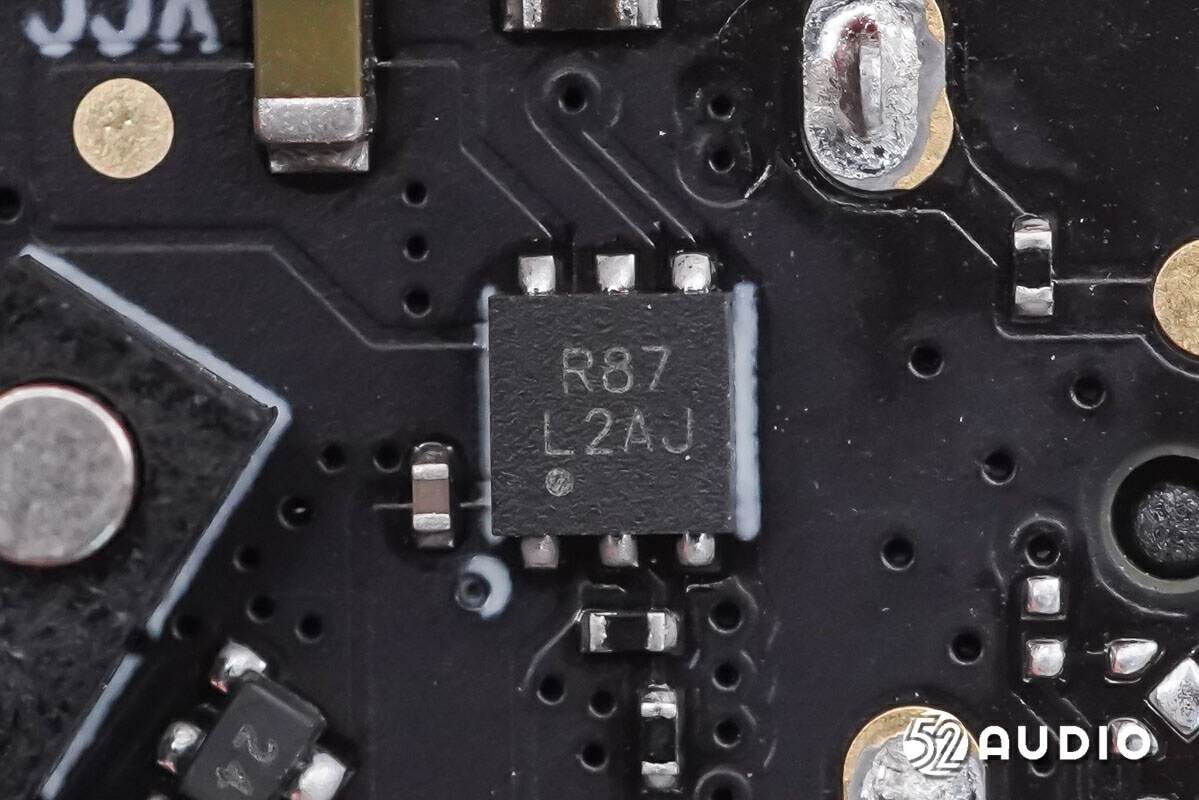

丝印R87 L2AJ的IC。

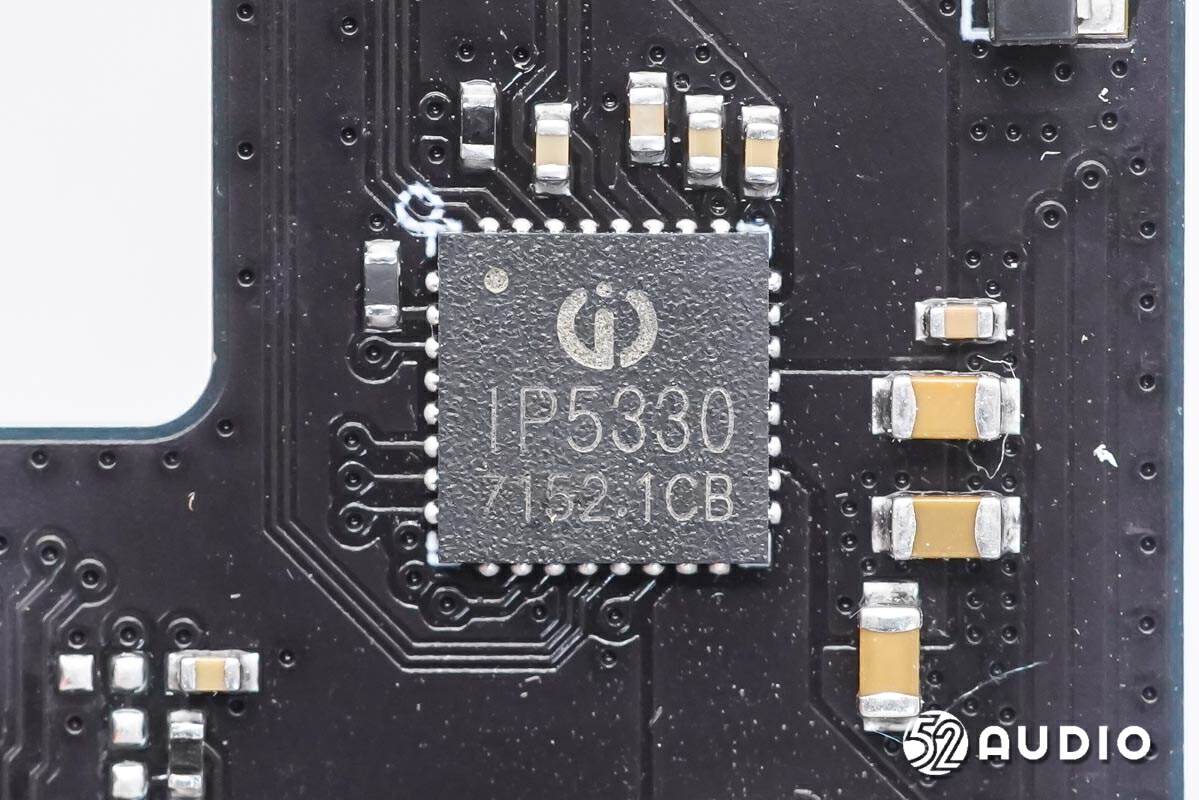

Injoinic英集芯IP5330集成数码管驱动和TYPE-C协议的3A充电/3A放电移动电源SoC，是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SoC，为数码管显示移动电源提供完整的电源解决方案。
IP5330支持4.2V，4.3V，4.35V和4.4V电池应用，支持NTC温度保护，具备全面完善的保护功能。高集成度与丰富功能优势，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。
据我爱音频网拆解了解到，目前已有荣耀、漫步者、中兴、JLab、海贝、倍思、网易云音乐、喜马拉雅、Pioneer先锋、魔声、PIHEN品恒、公牛、傲基、MPOW、BoAt、诺基亚、联想、山水、Ambie、诺必行、充客等大量品牌旗下的充电盒采用英集芯的电源管理方案。
Injoinic英集芯IP5330详细资料图。

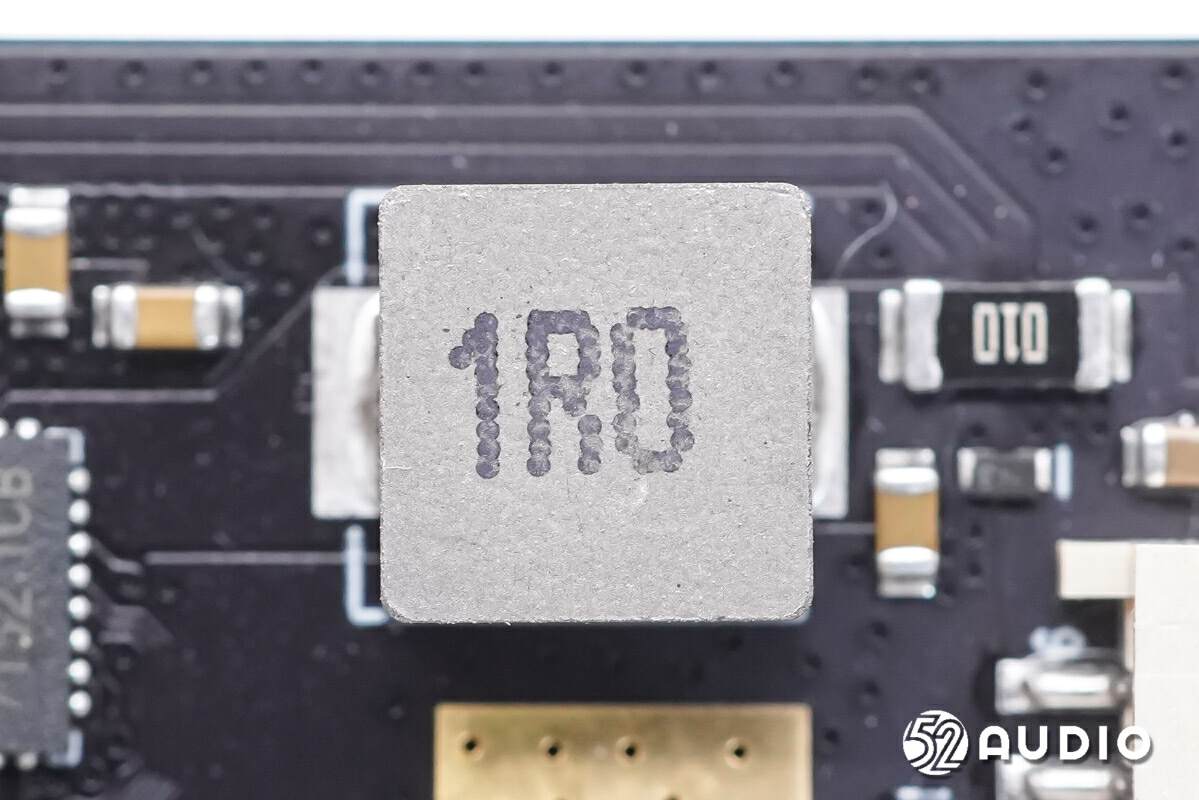

1μH合金功率电感，配合多功能电源管理SOC工作。

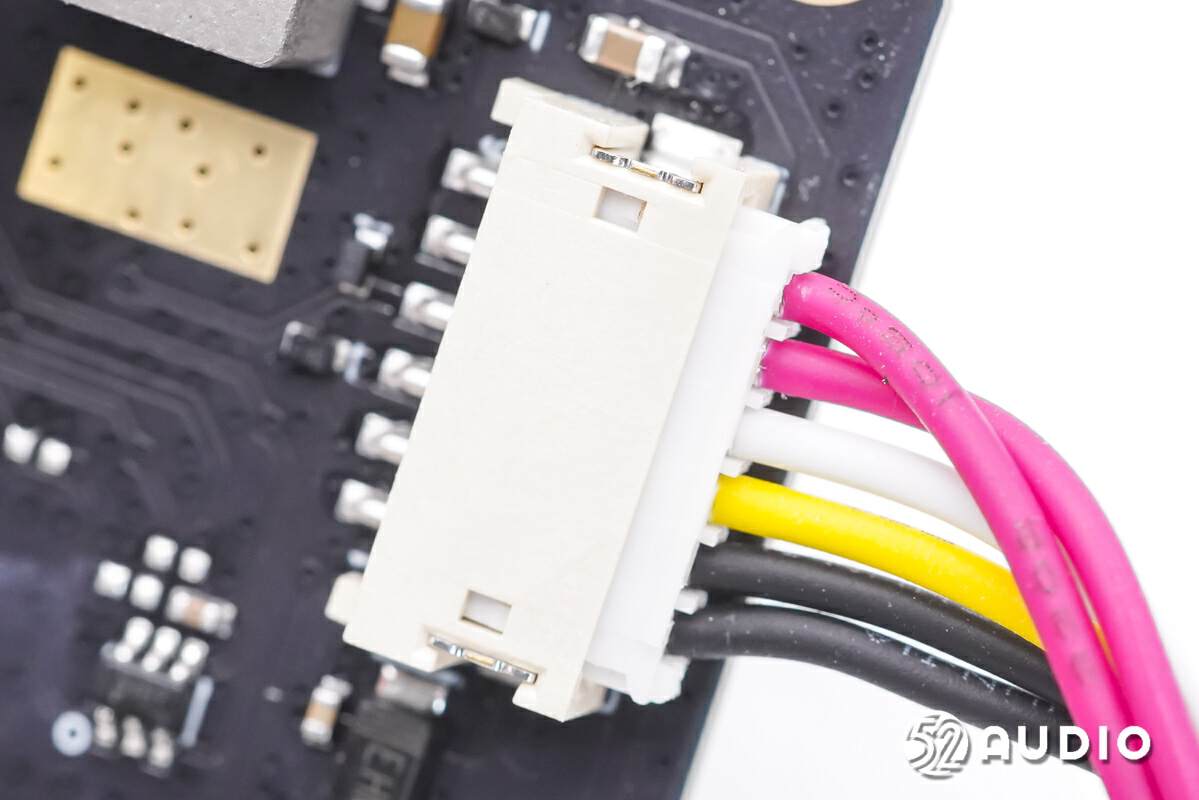

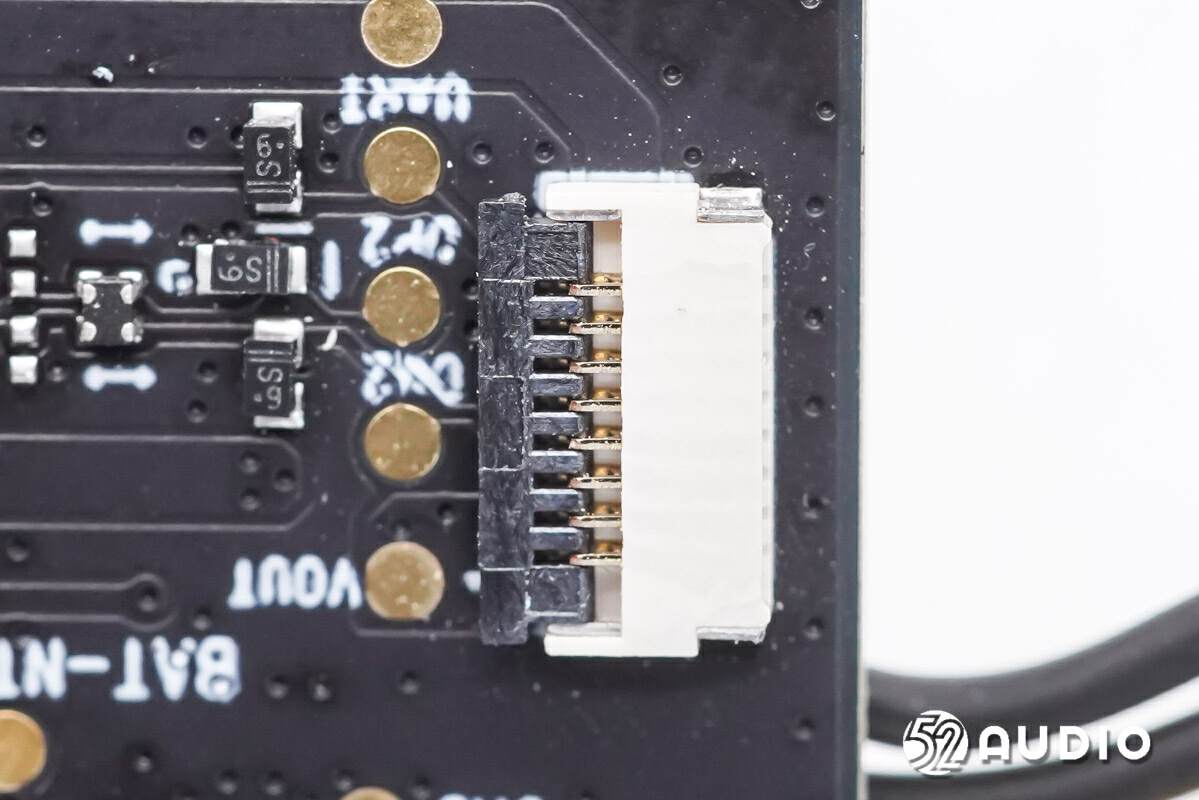

电池导线与主板连接的插座连接器特写。

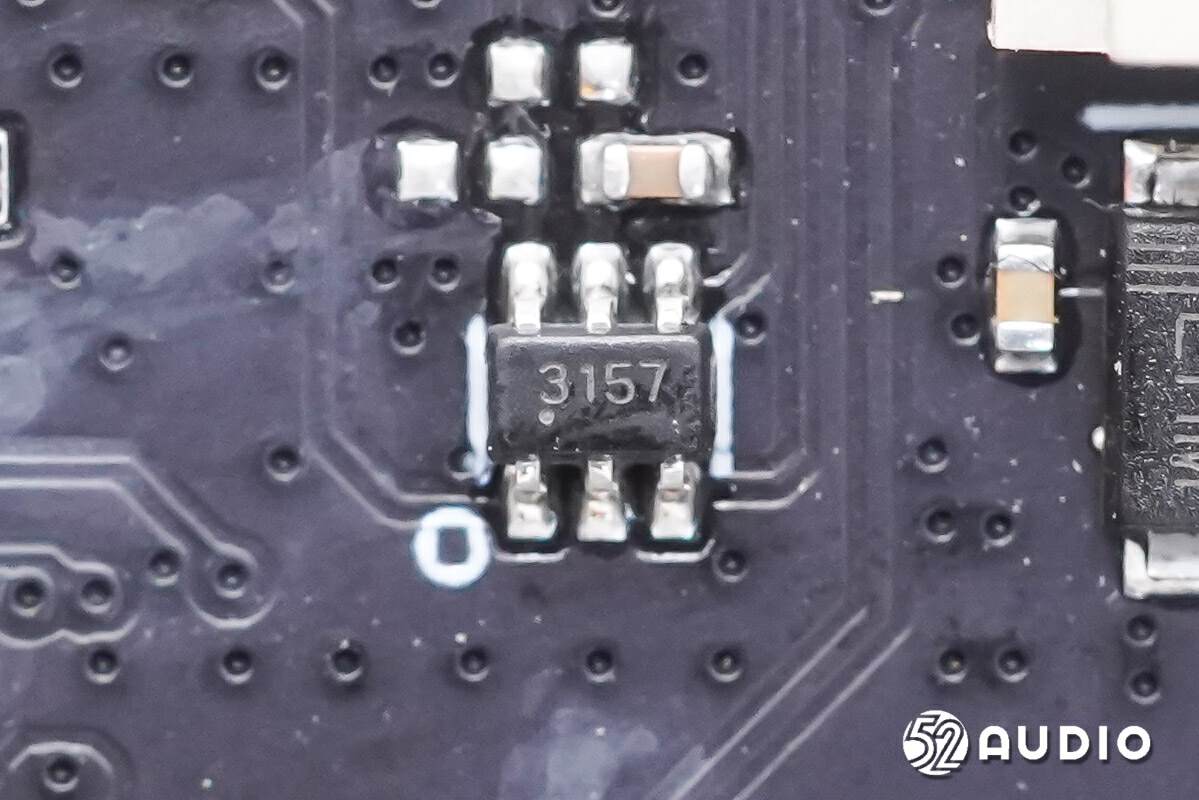

丝印3157的切换开关。

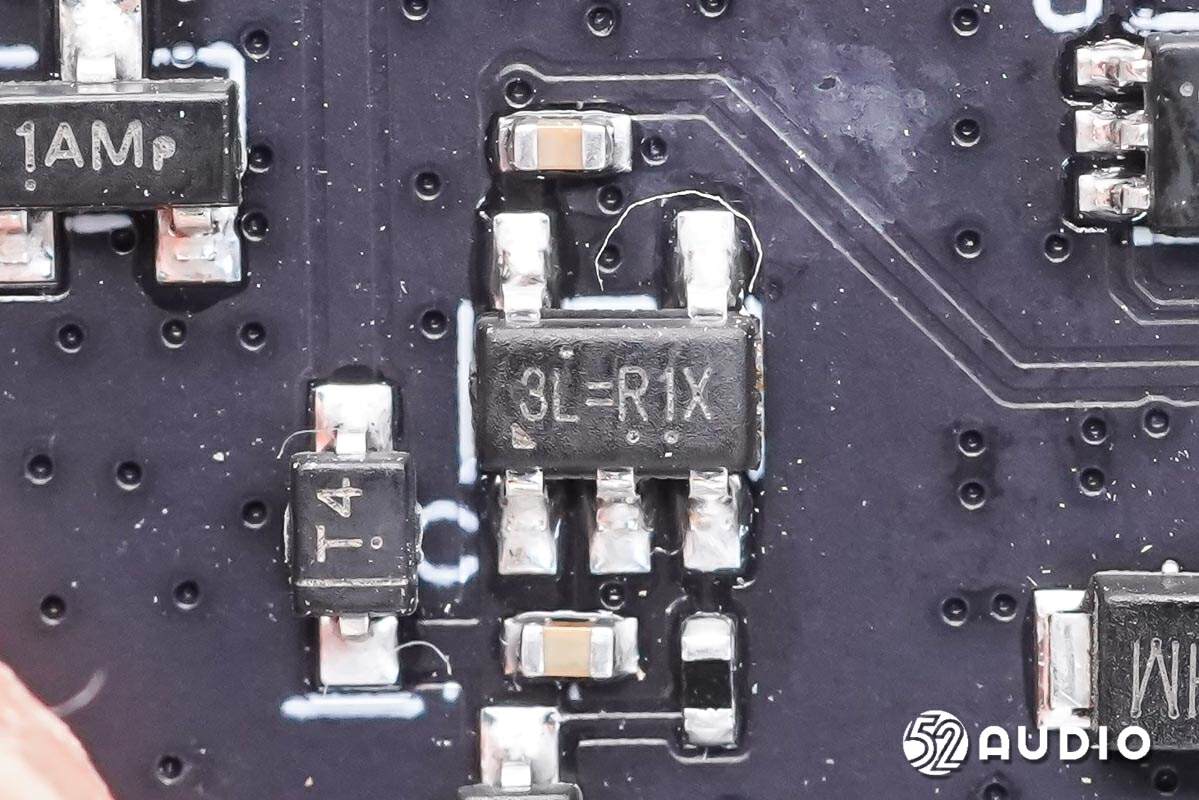

丝印3L=R1X的IC。
连接霍尔元件小板导线的插座特写。

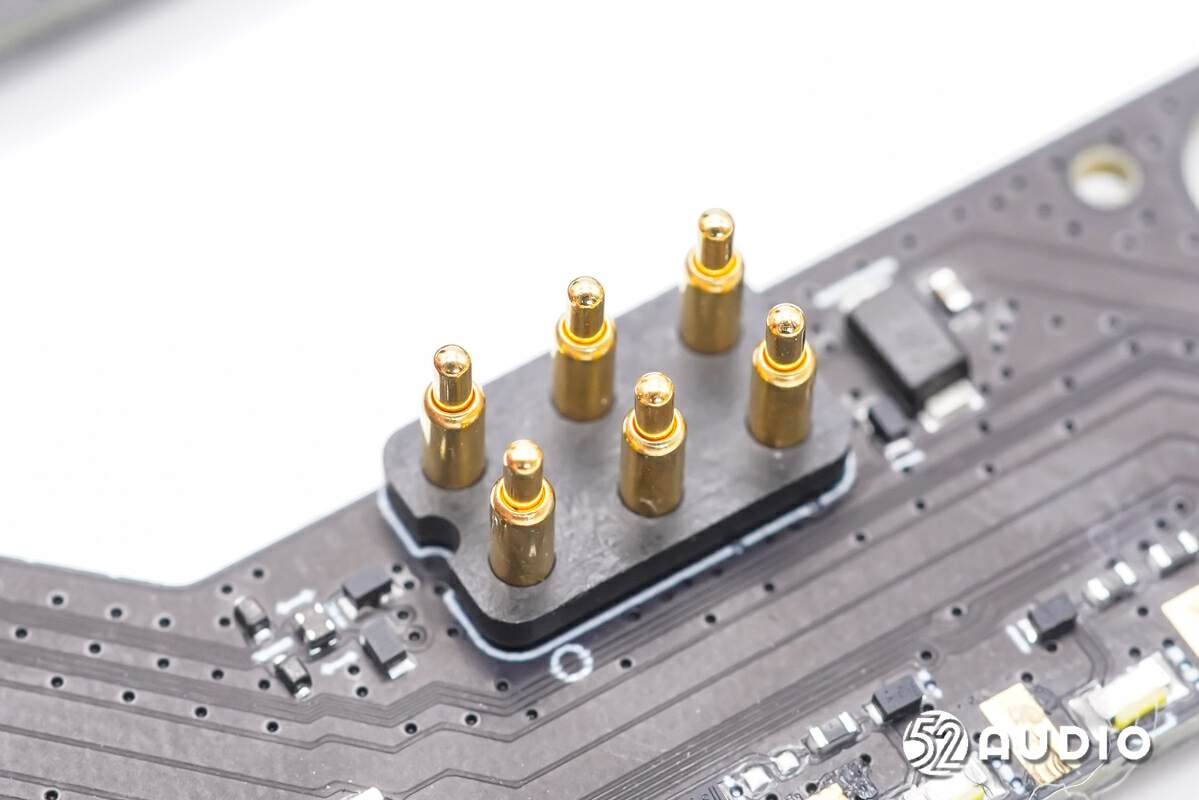

为接收器充电/通讯的Pogo Pin连接器特写。
四颗LED指示灯特写，用于反馈充电状态。

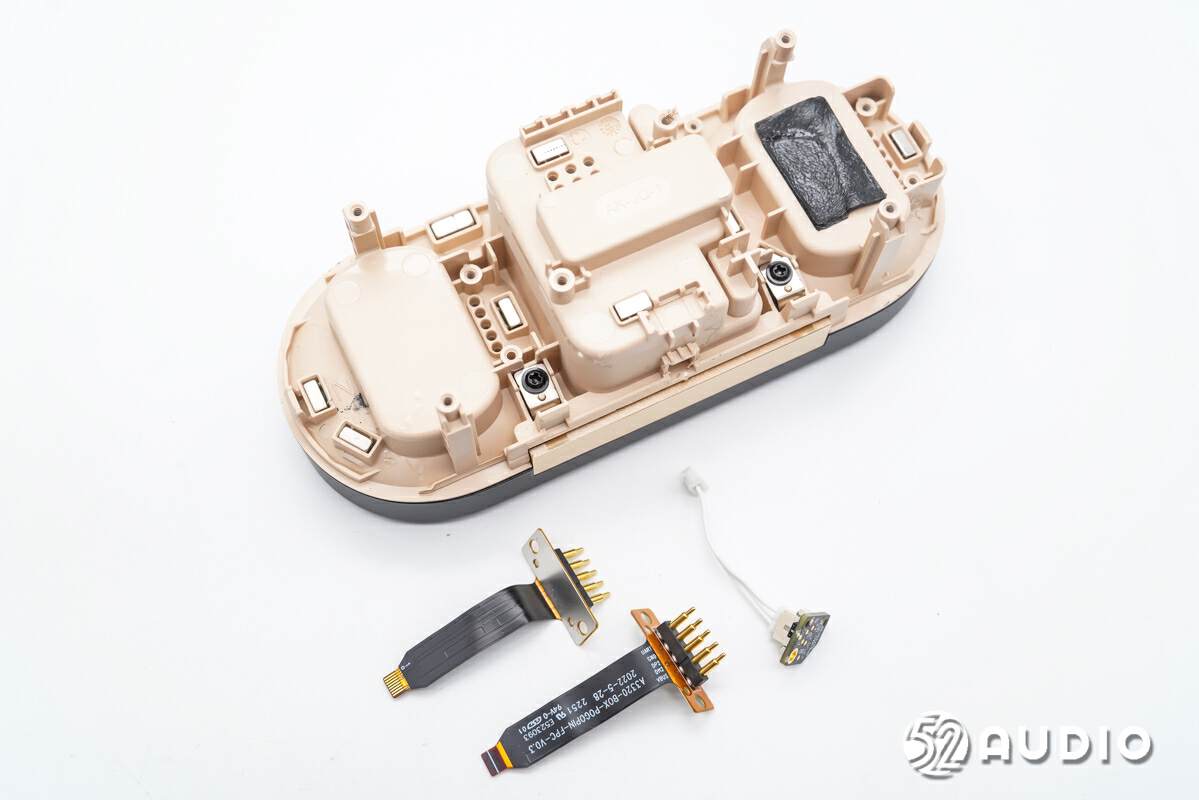

取掉为发射器充电的小板和霍尔元件小板，座舱底部的固定有众多颗方形磁铁用于吸附麦克风固定。
为发射器充电的小板电路一览。
霍尔元件小板组件电路一览。

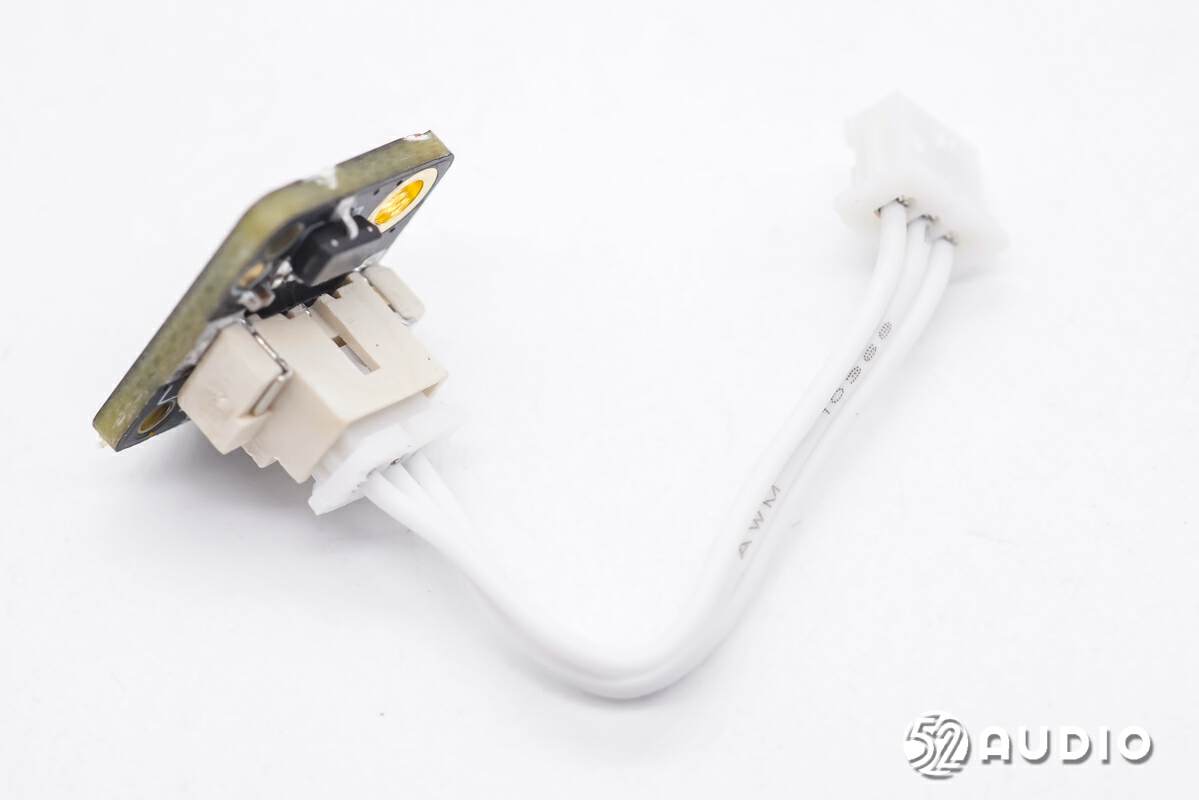

小板与导线通过插座连接，再连接到主板。

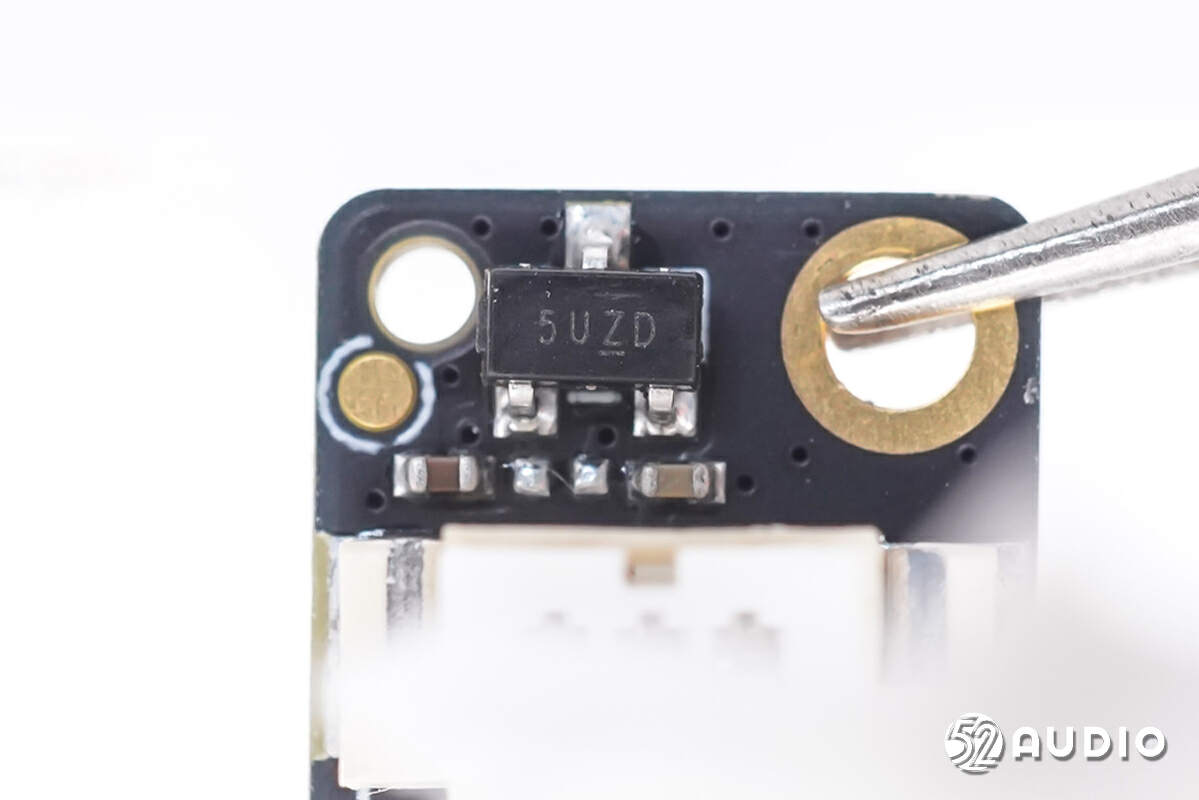

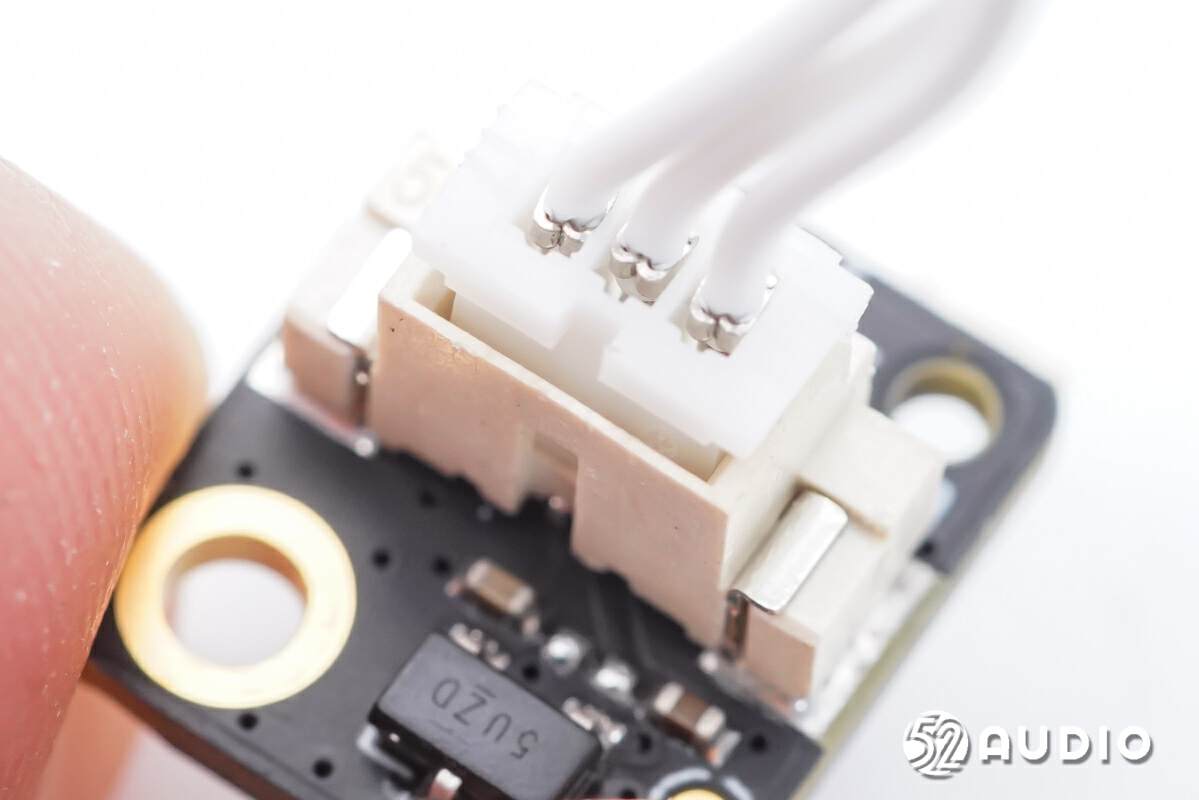

丝印5UZD的霍尔元件，用于感知充电盒开启/关闭时的磁场变化，进而断开连接进入充电状态。
接收器（RX）拆解

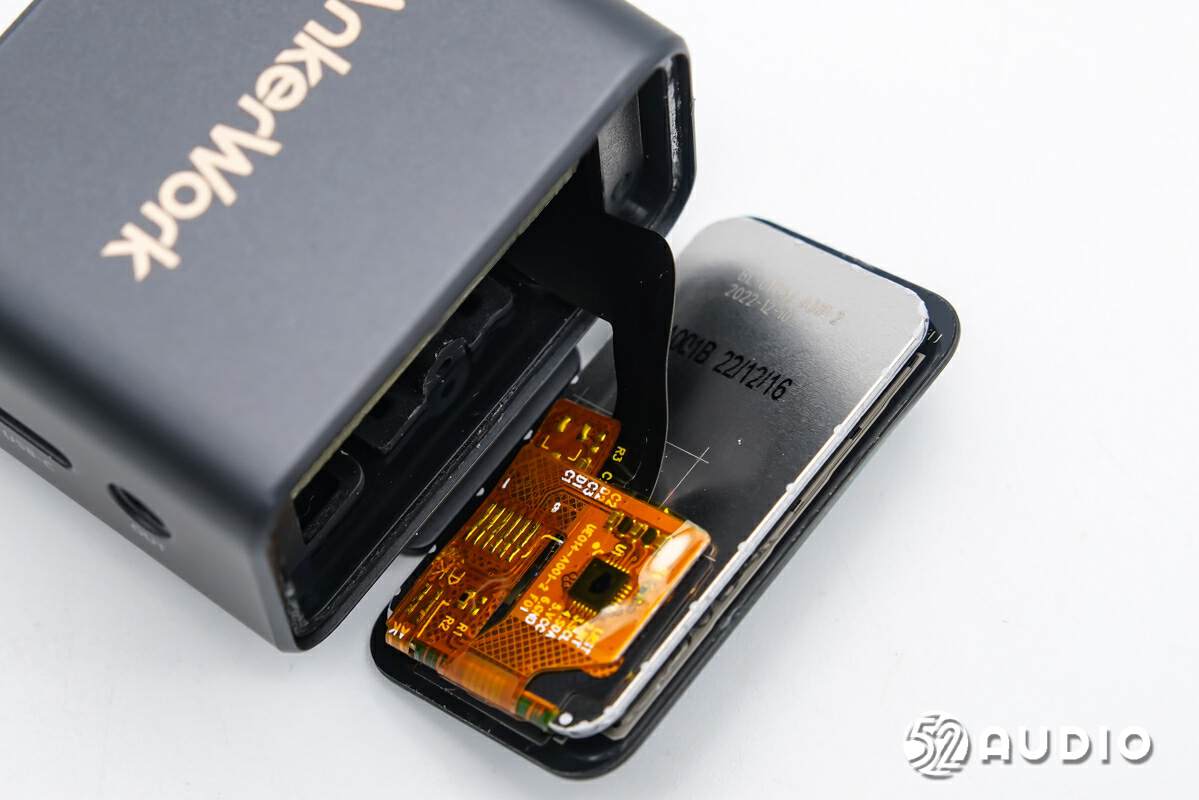

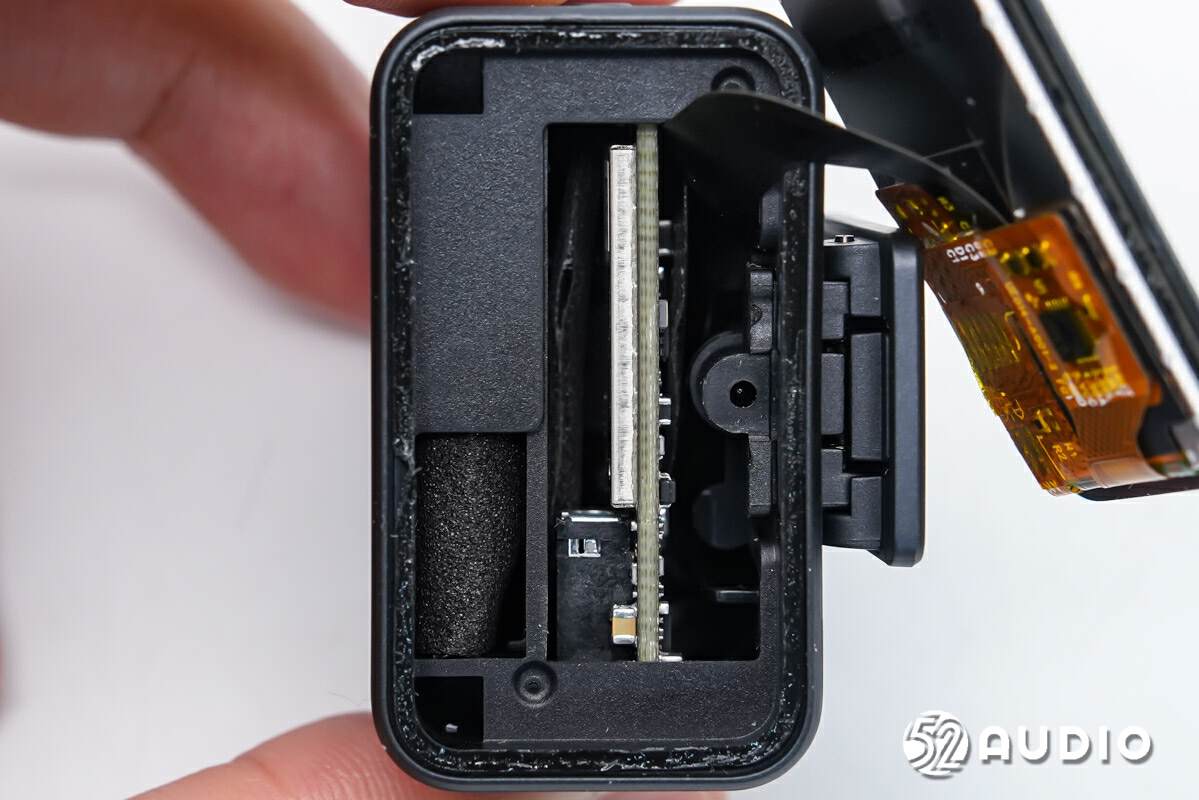

进入接收器拆解部分，加热融化屏幕边缘胶，小心掀开屏幕，内部有排线连接。

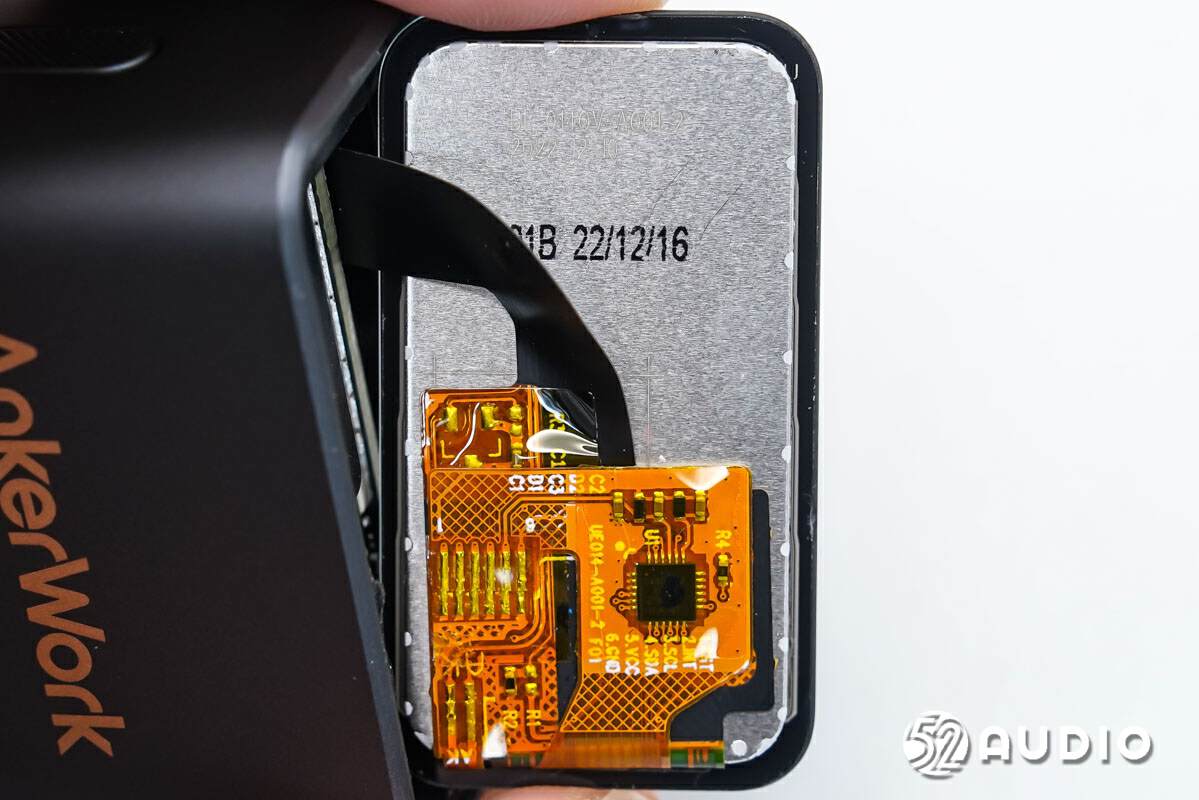

屏幕内侧电路一览，FPC板通过高温绝缘胶带防护。

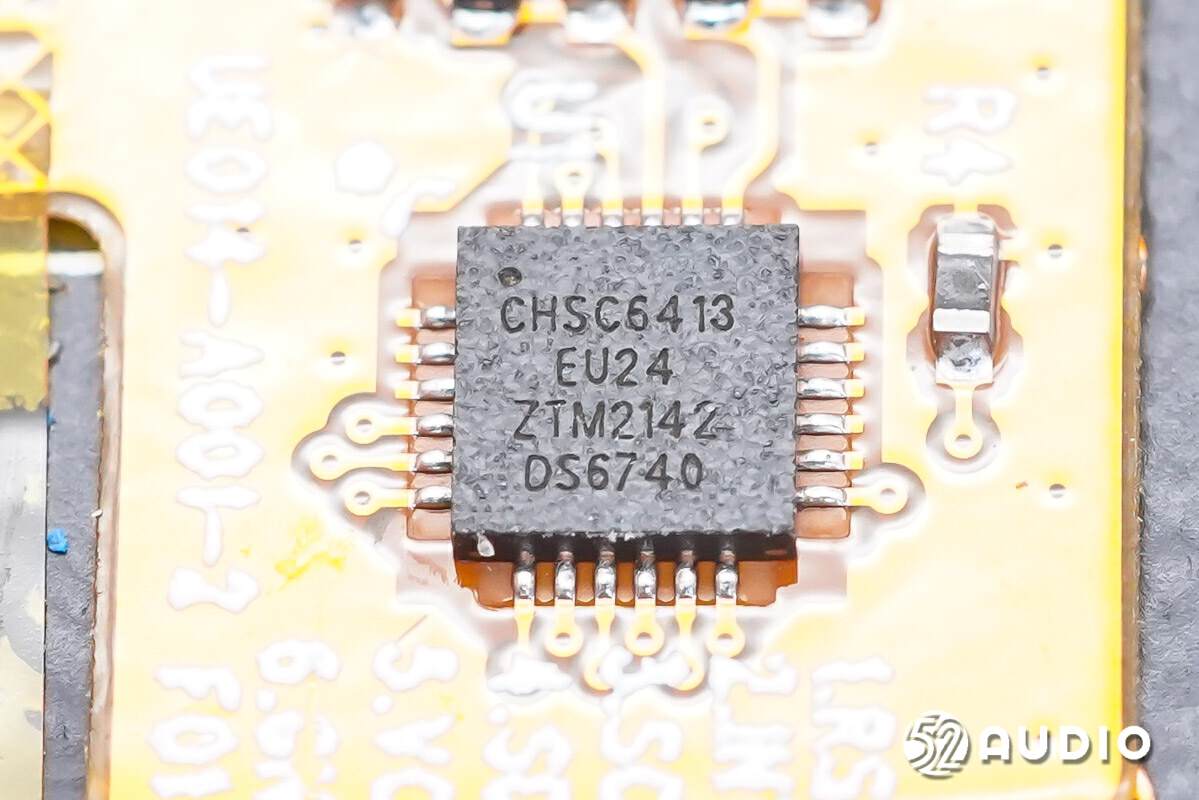

FPC板上设置有CHIPSEMI基合CHSC6413自容触控芯片，具有高精度、高线性度，优异的抗噪声、防水性能，响应快、功耗低等优势。
腔体内部结构一览。

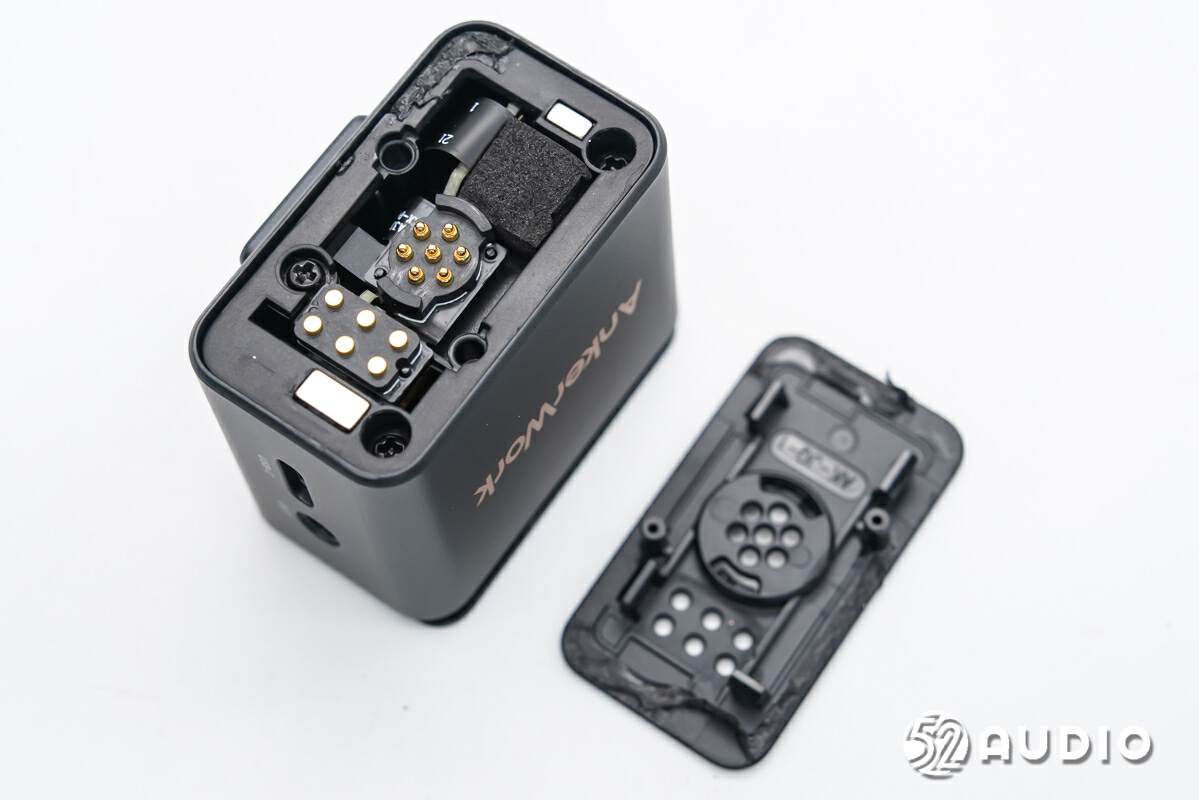

取掉接收器底部盖板，内部设置有固定螺丝。

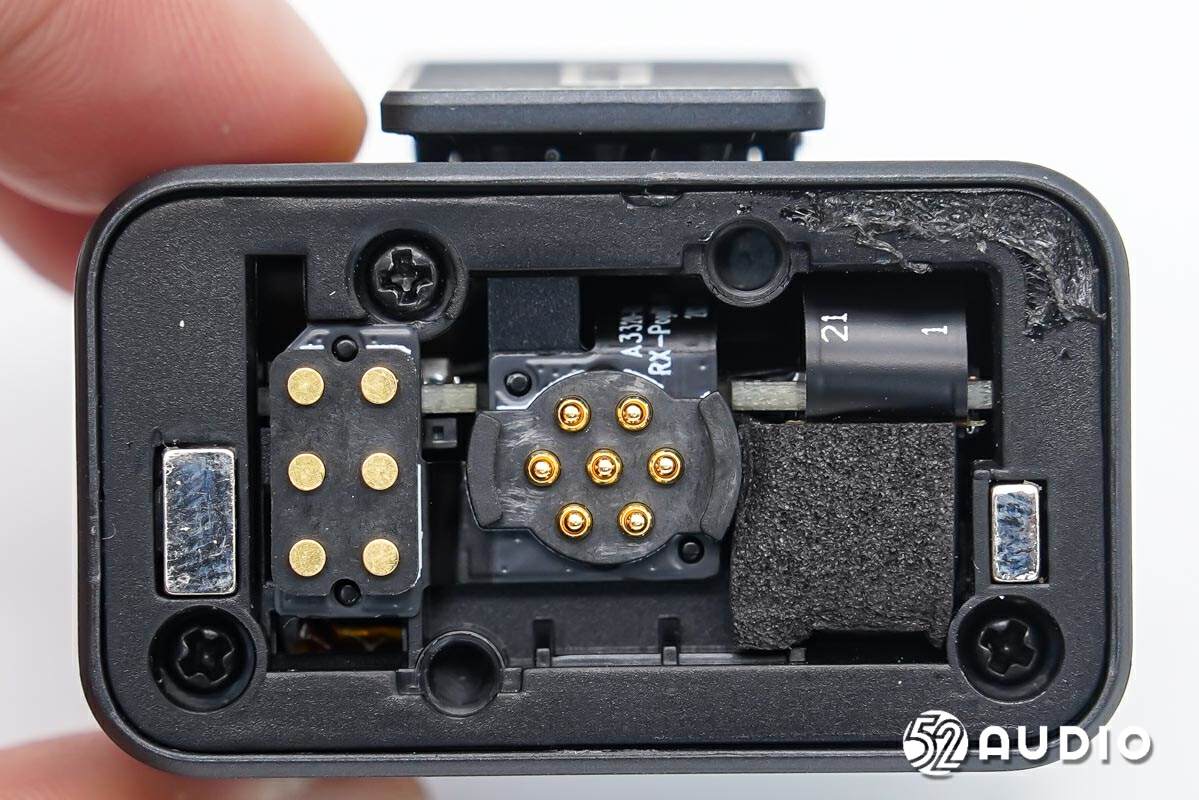

最底部通过排线连接两个连接器。两侧两颗方形磁铁用于与充电盒固定。

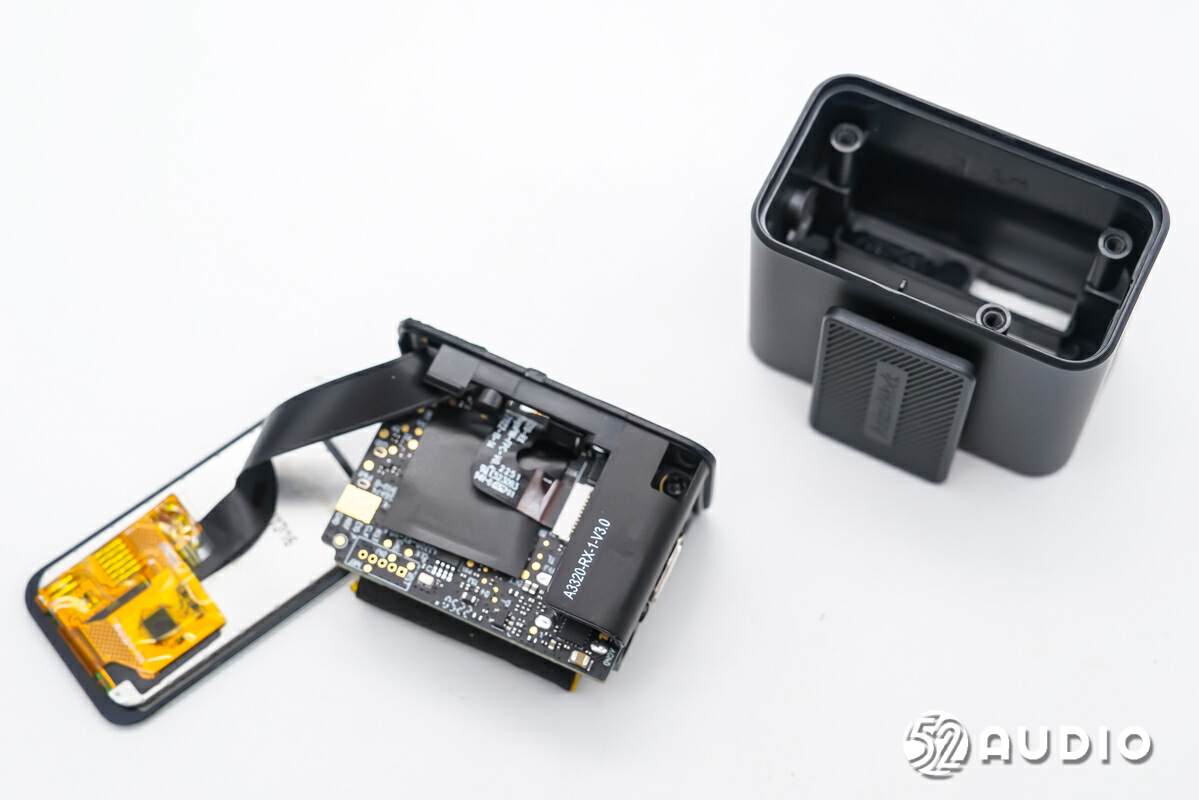

卸掉螺丝，取出接收器内部结构。
接收器内部组件通过框架固定，中间为主板单元。
框架正面结构一览，右侧框架上贴有蓝牙天线。

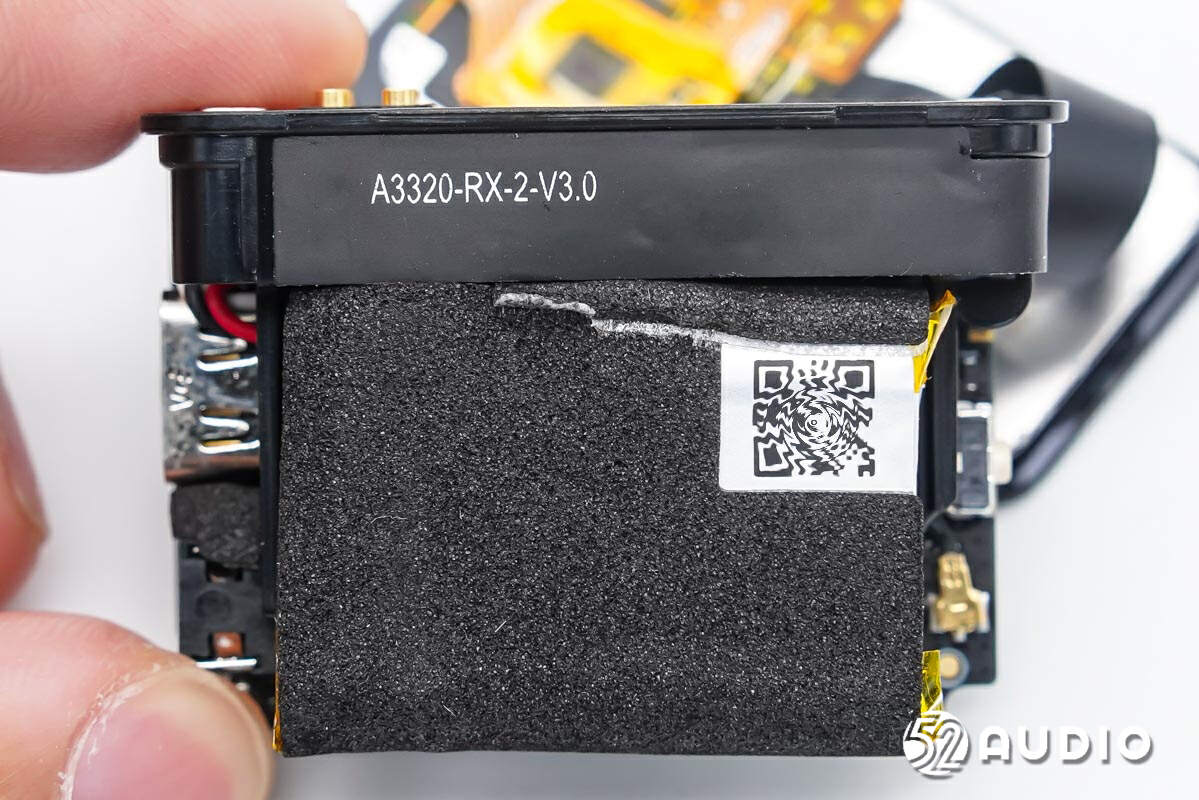

框架背面固定电池，通过泡棉包裹防护。框架上还贴有蓝牙天线，两个天线对应两个发射器。

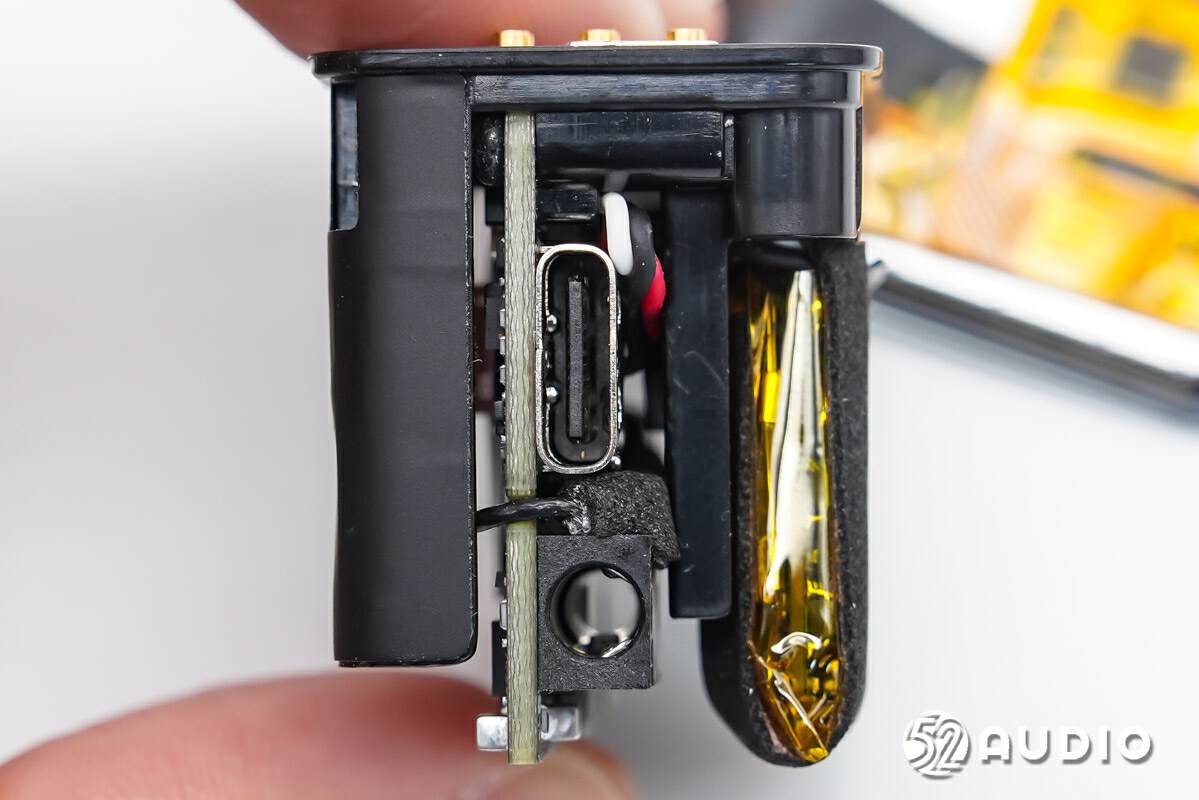

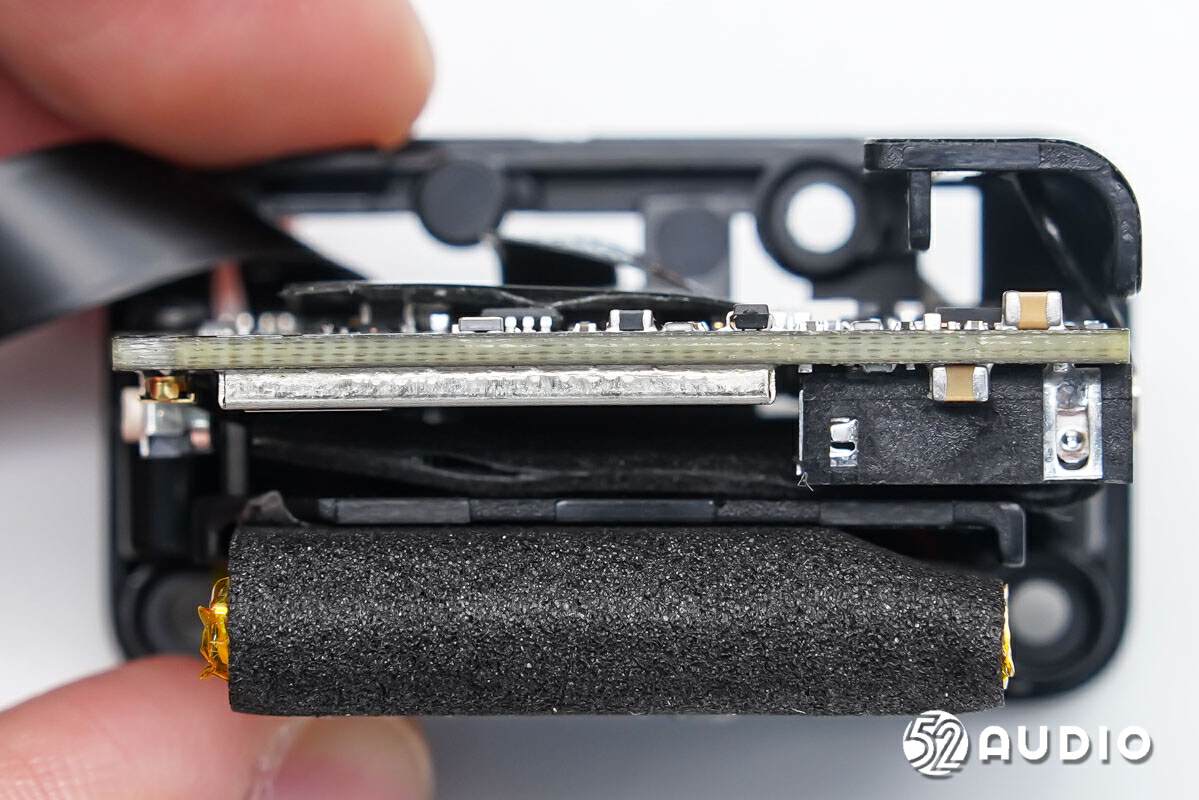

框架一侧结构一览。
框架另外一侧结构一览。

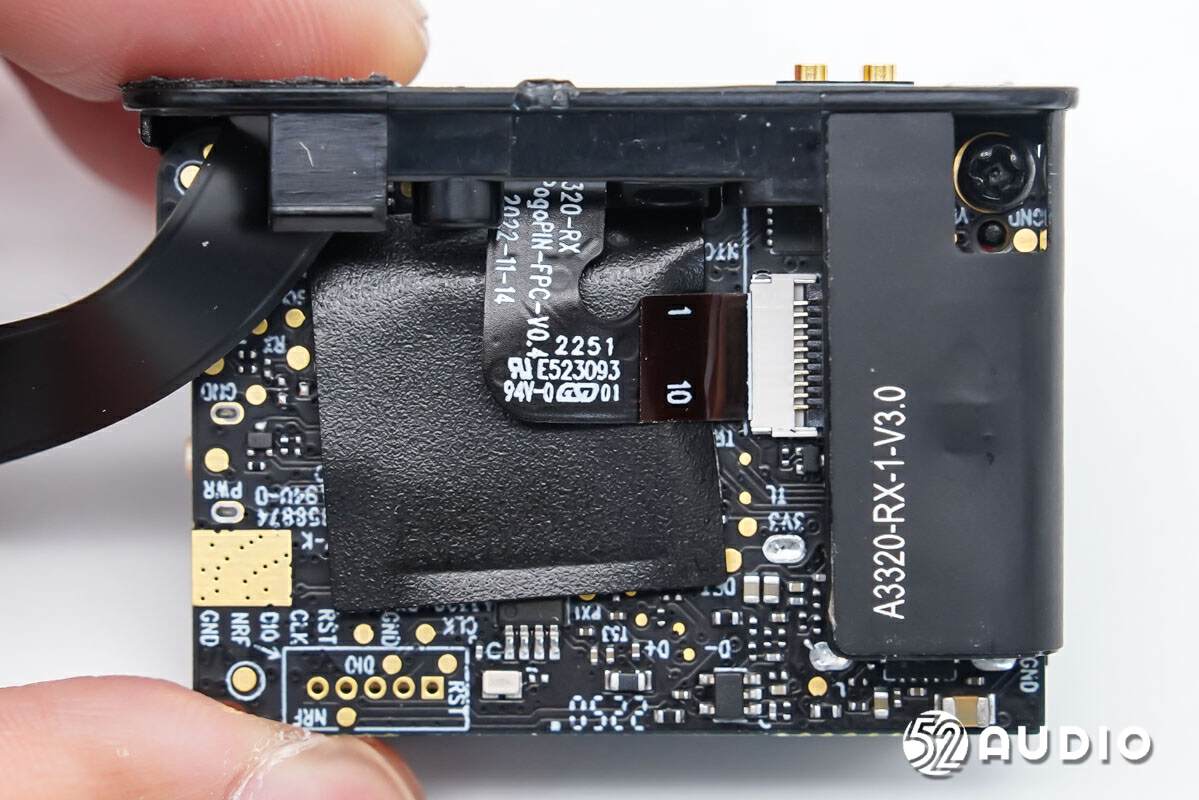

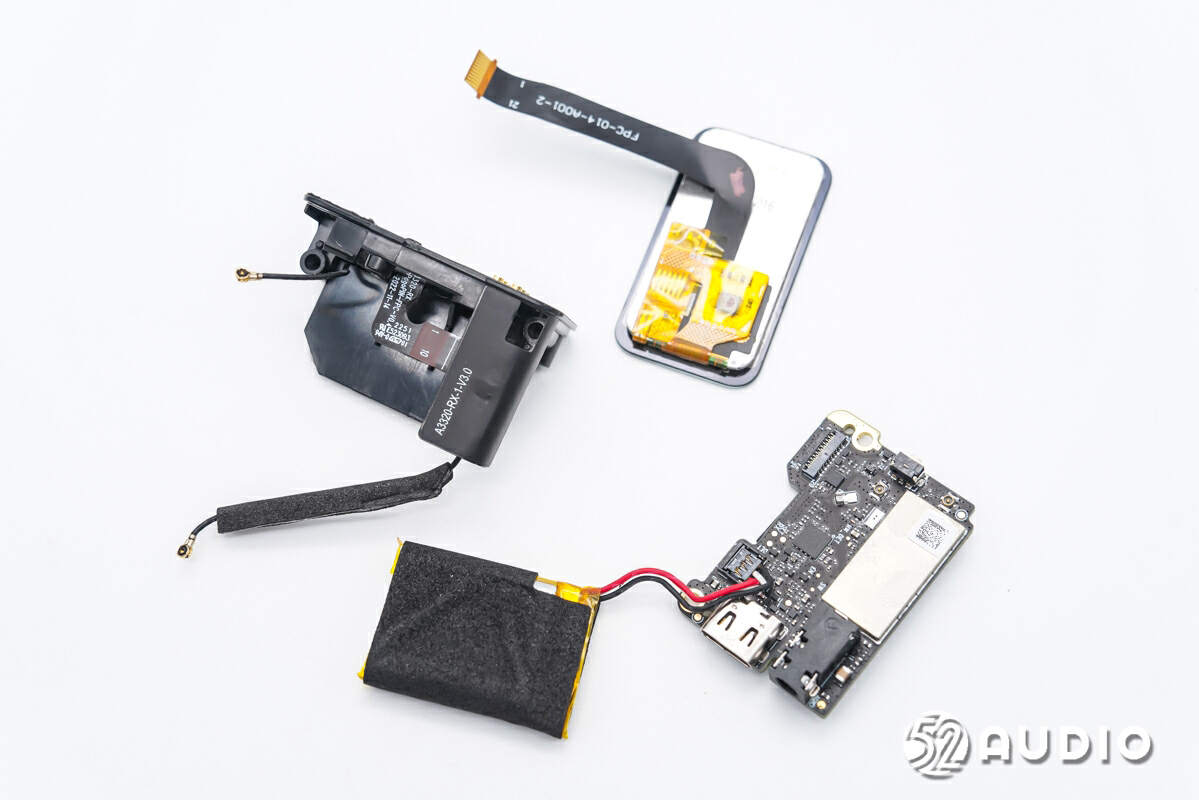

挑开连接器，分离框架上的元器件。
主板一侧电路一览，右侧有大面积屏蔽罩防护。

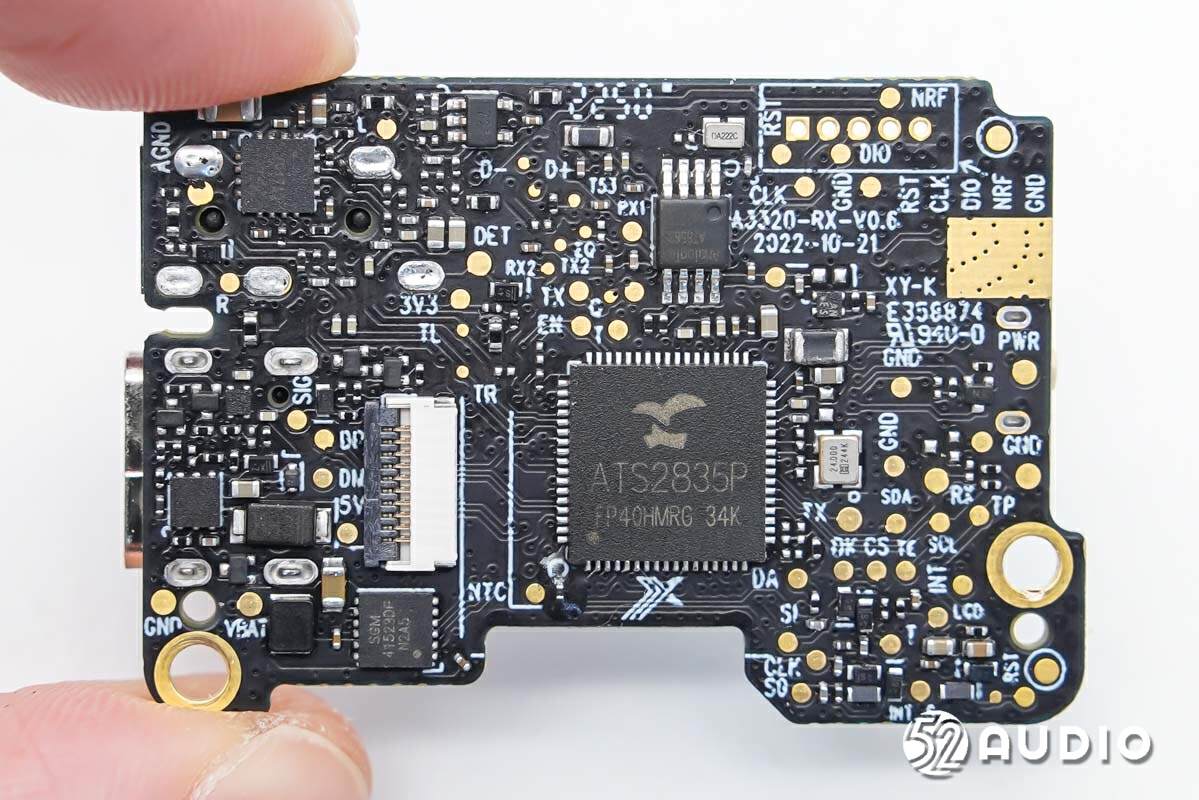

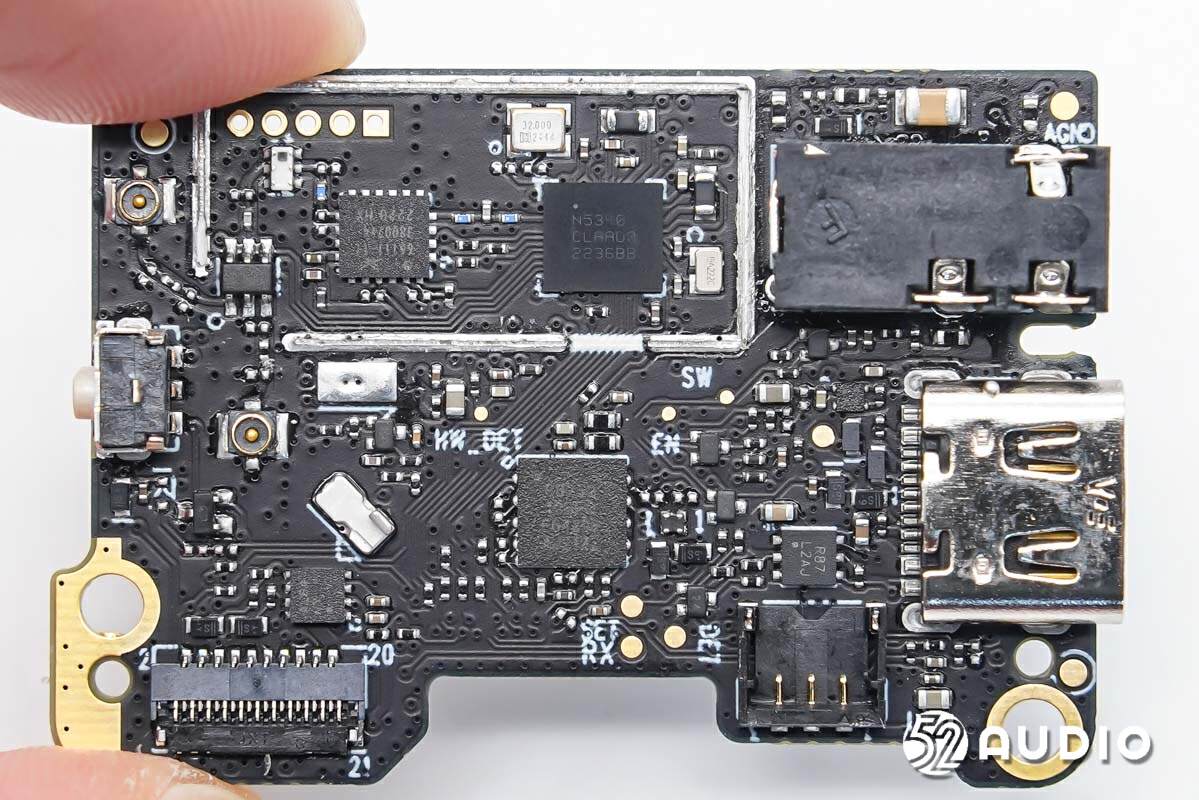

取掉屏蔽罩，主板电路一览。

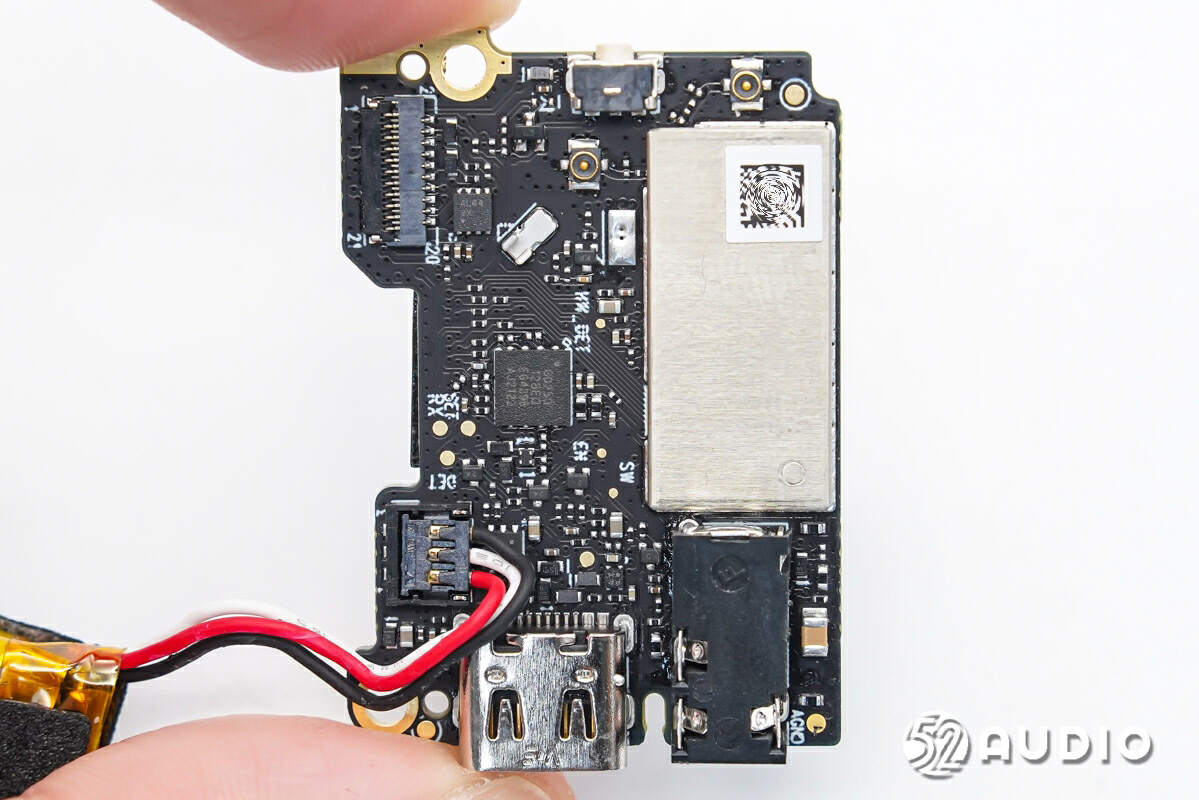

主板另外一侧电路一览。

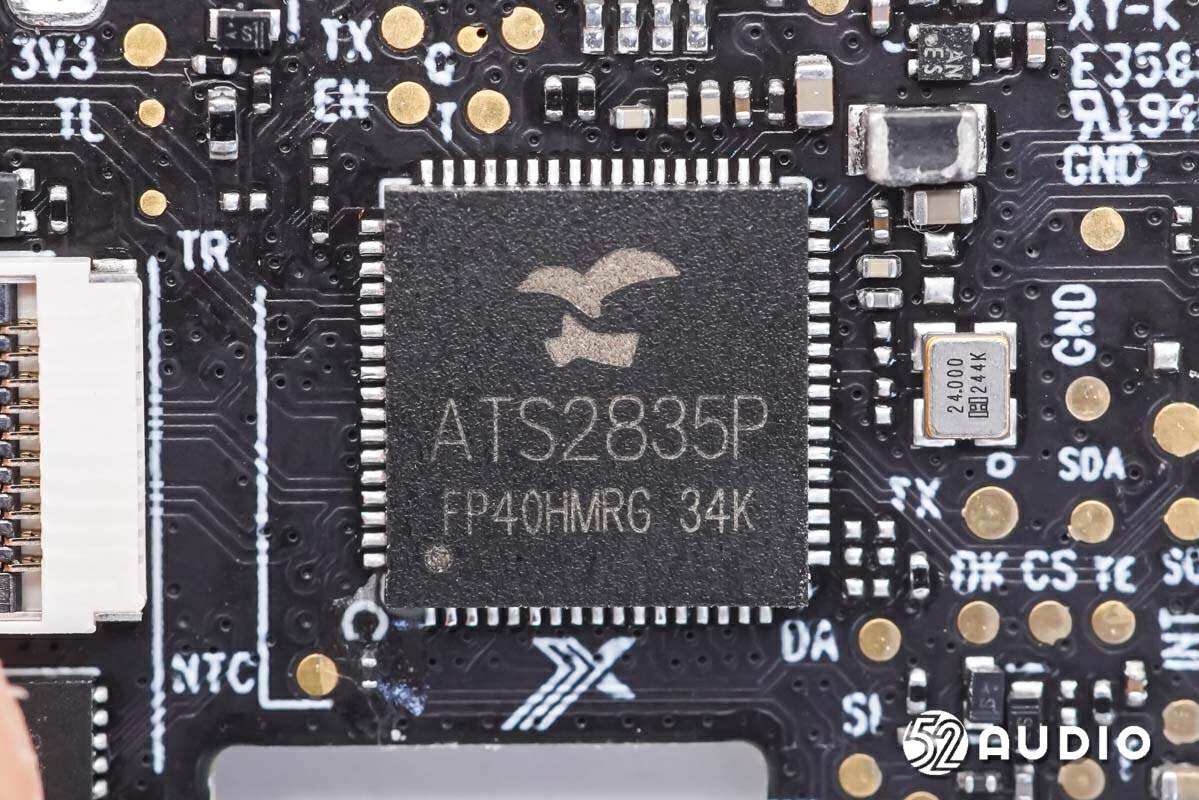

Actions炬芯ATS2835P是一款高度集成的单芯片蓝牙音频解决方案，集蓝牙收发功能于一体，提供超低延时的高品质音频信号传输的同时，通过内置的高性能DSP实现后端音效处理和AI降噪算法进一步提升整体音质表现。
ATS2835P采用CPU+DSP的双核异构，内置大容量RAM，集成了蓝牙控制器（包括射频和基带）、电源管理单元、音频编解码器等模块。ATS2835P支持蓝牙5.3协议，支持LE Audio，LC3+编解码，延迟可以低至20毫秒；支持双向的高清语音传输，支持多声道无线传输，支持经典蓝牙和LE Audio共存；支持全格式音频解码和丰富的音频后处理技术，让声音有着更高的还原度和保真度。
据我爱音频网拆解了解到，目前已有索尼、荣耀、realme、科大讯飞、猛玛、NOISE、倍思、唐麦、怪企鹅、AOMAIS，小米、红米、JBL、Motolola、小度、唱吧、绿联、公牛，QCY、RODE罗德、Fire-Boltt、摩托罗拉、网易云、fingertime凡纪、SANAG、MCHOSE迈从、沃莱等品牌旗下产品采用了炬芯科技的解决方案。

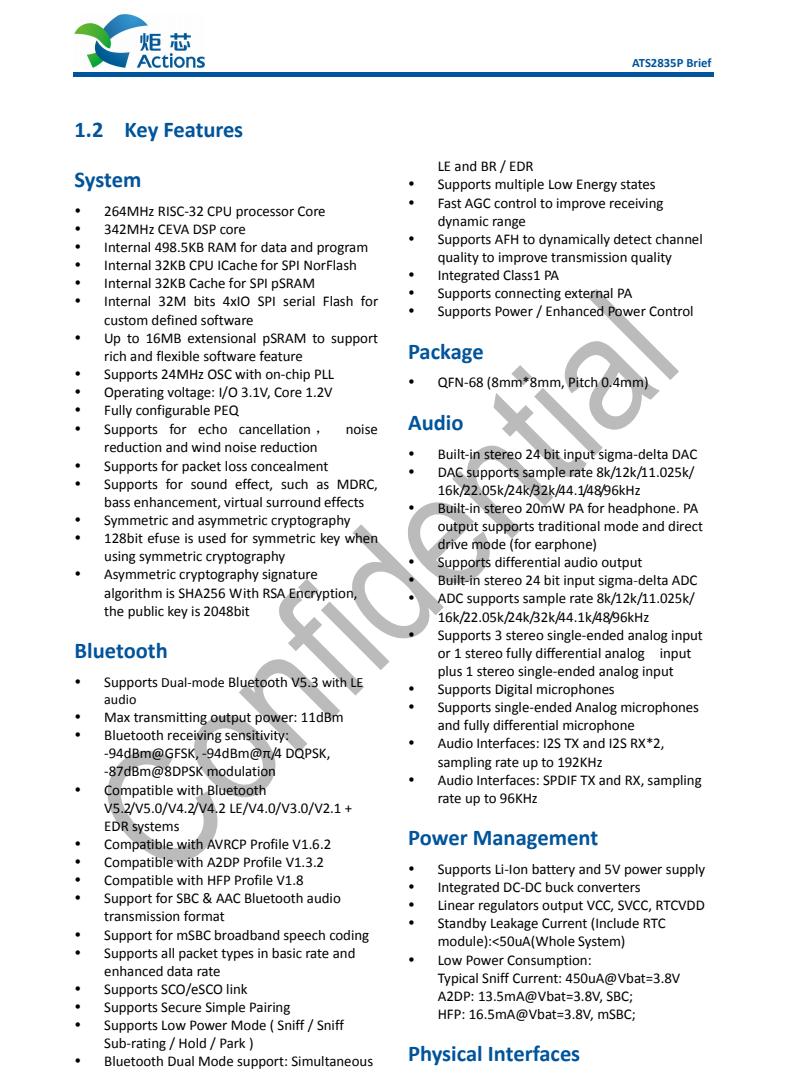

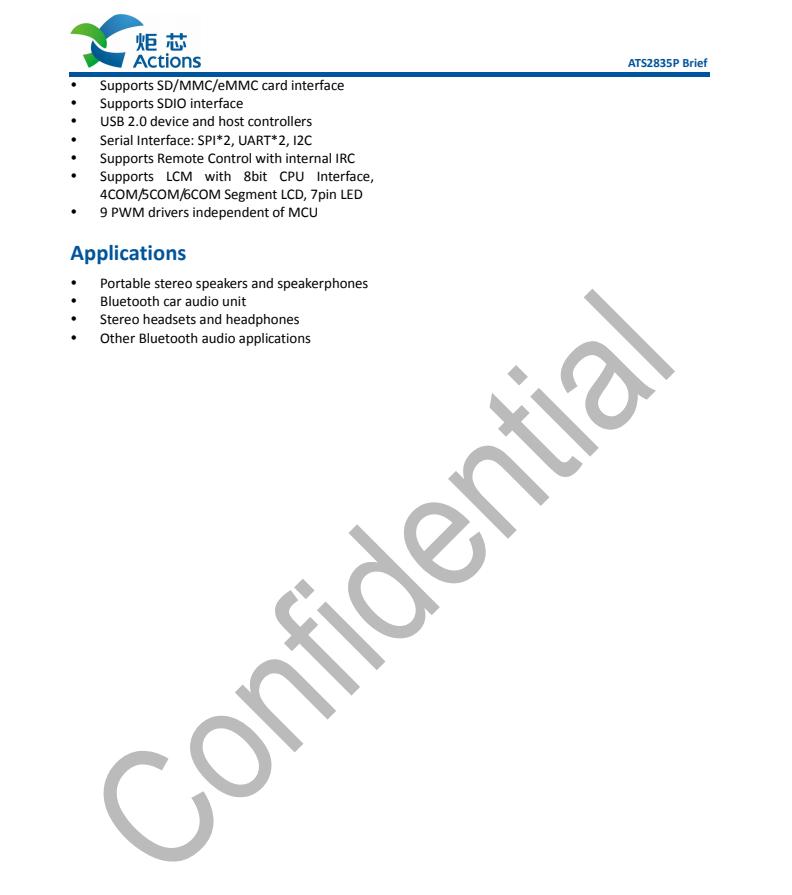

Actions炬芯ATS2835P详细资料图。

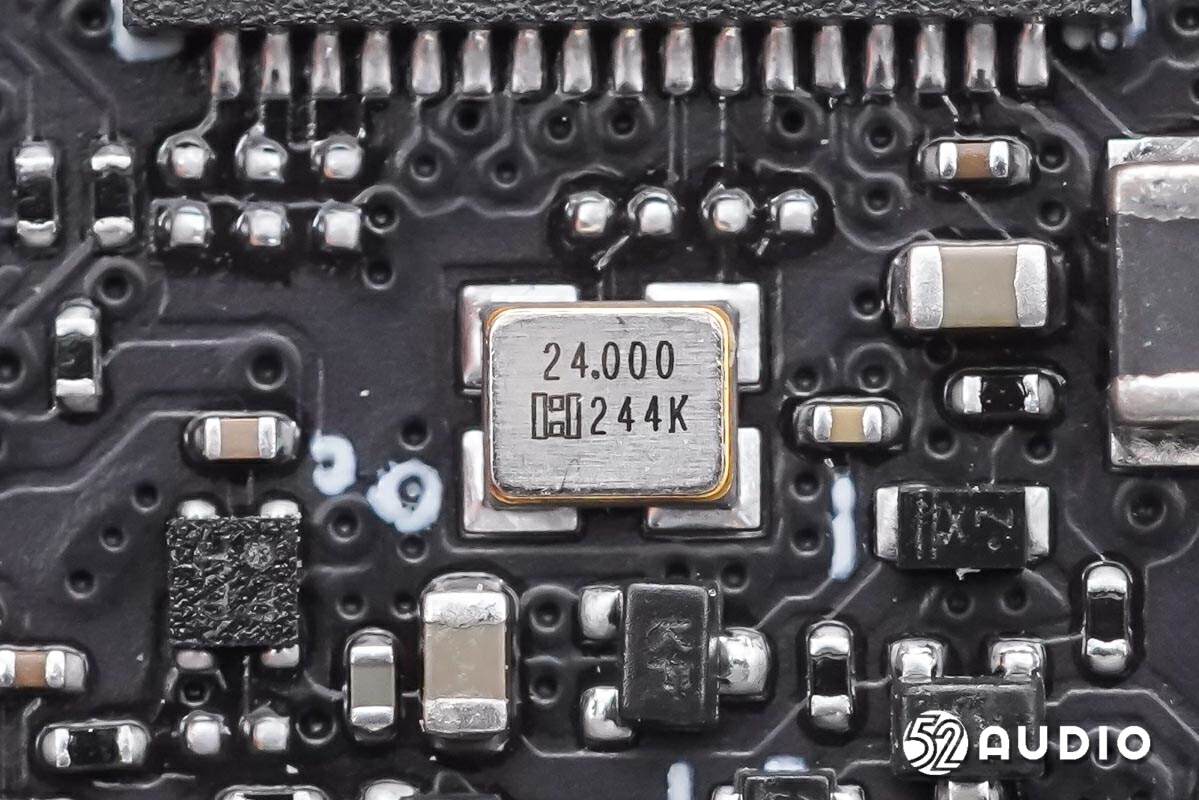

为蓝牙芯片提供时钟的24.000MHz晶振特写。

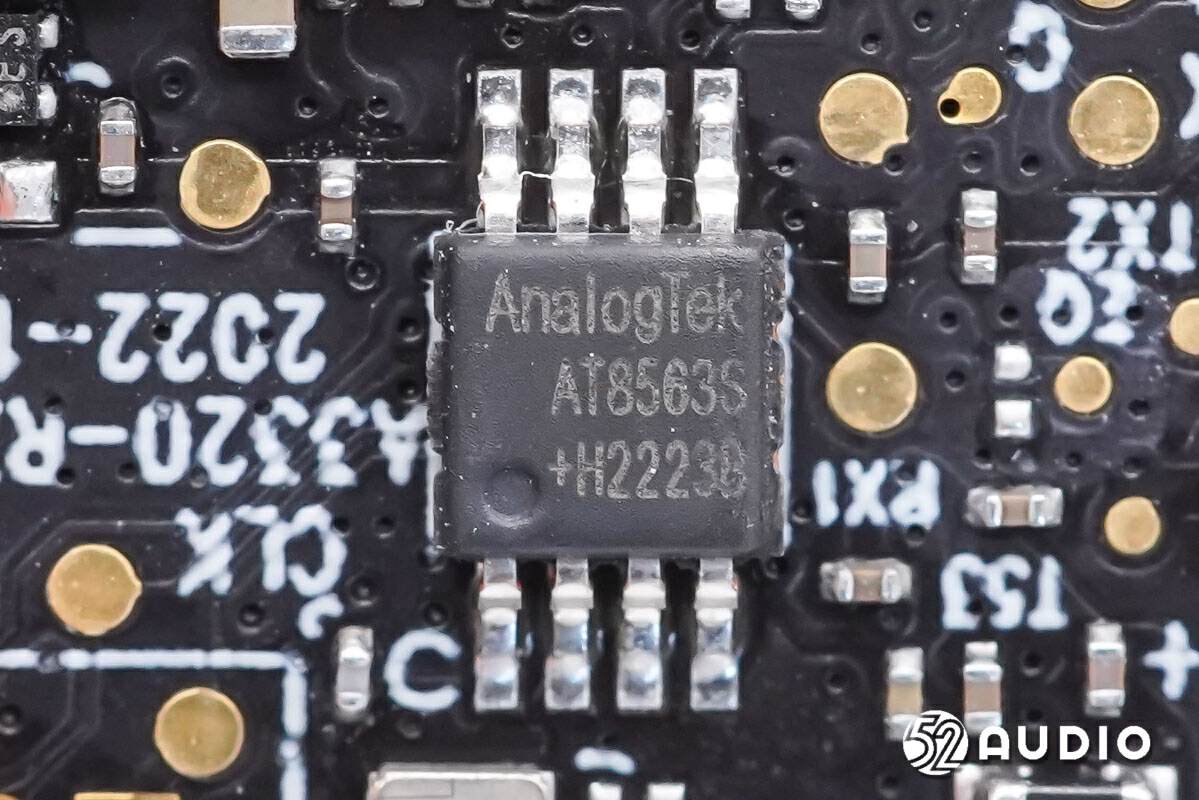

AnalogTek芯景AT8563低功耗CMOS实时时钟/日历芯片，内置一个包括世纪、年月日时分秒的计时器，在电路中起到钟表的作用。

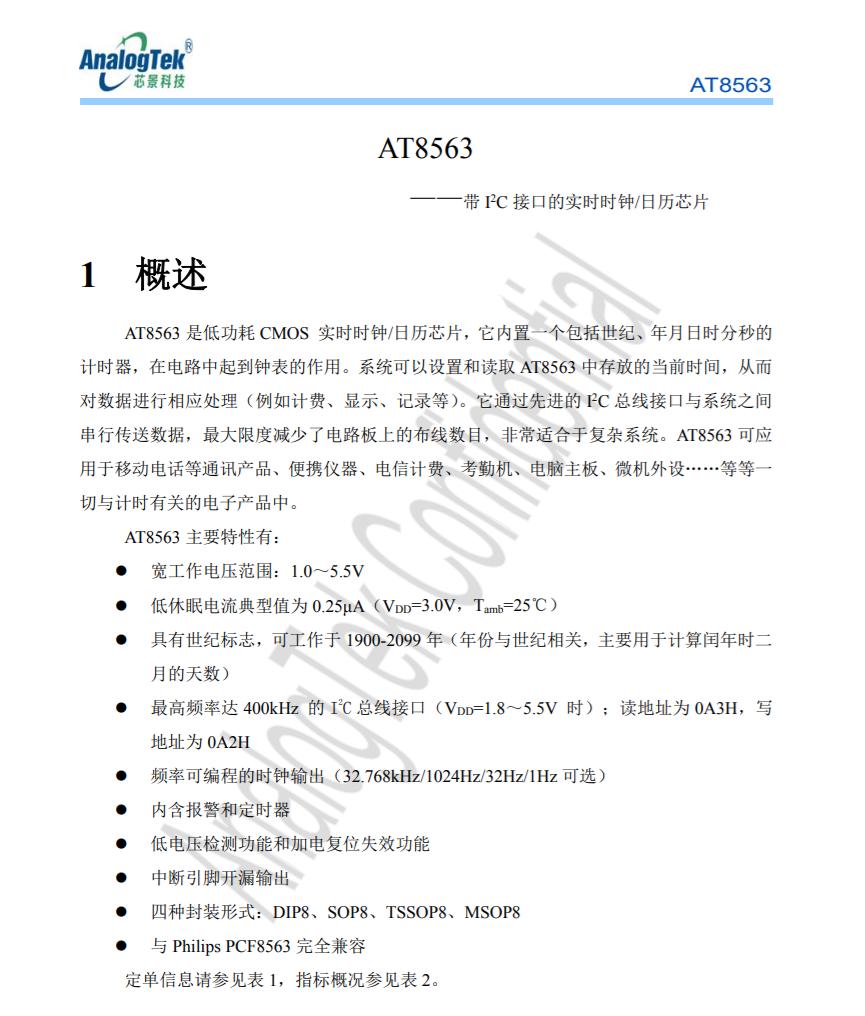

AnalogTek芯景AT8563详细资料图。

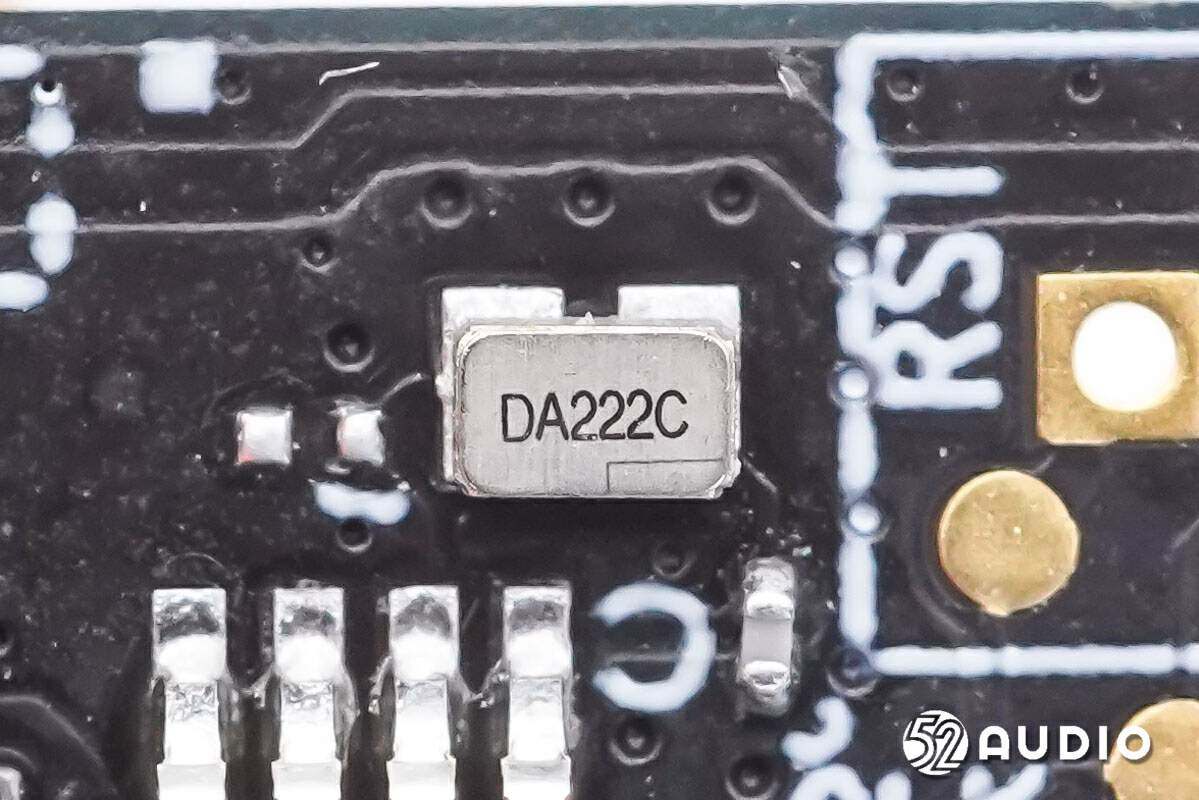

镭雕DA222C的晶振特写。

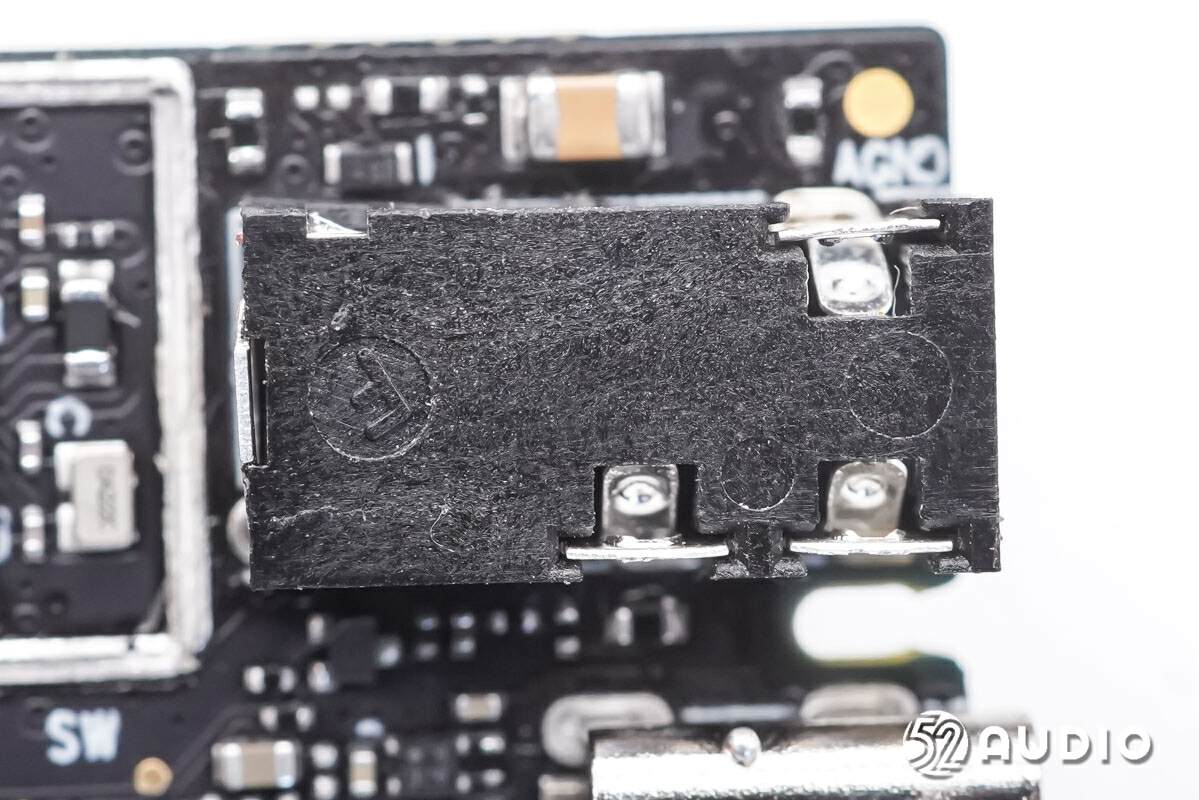

3.5mm音频接口母座特写。

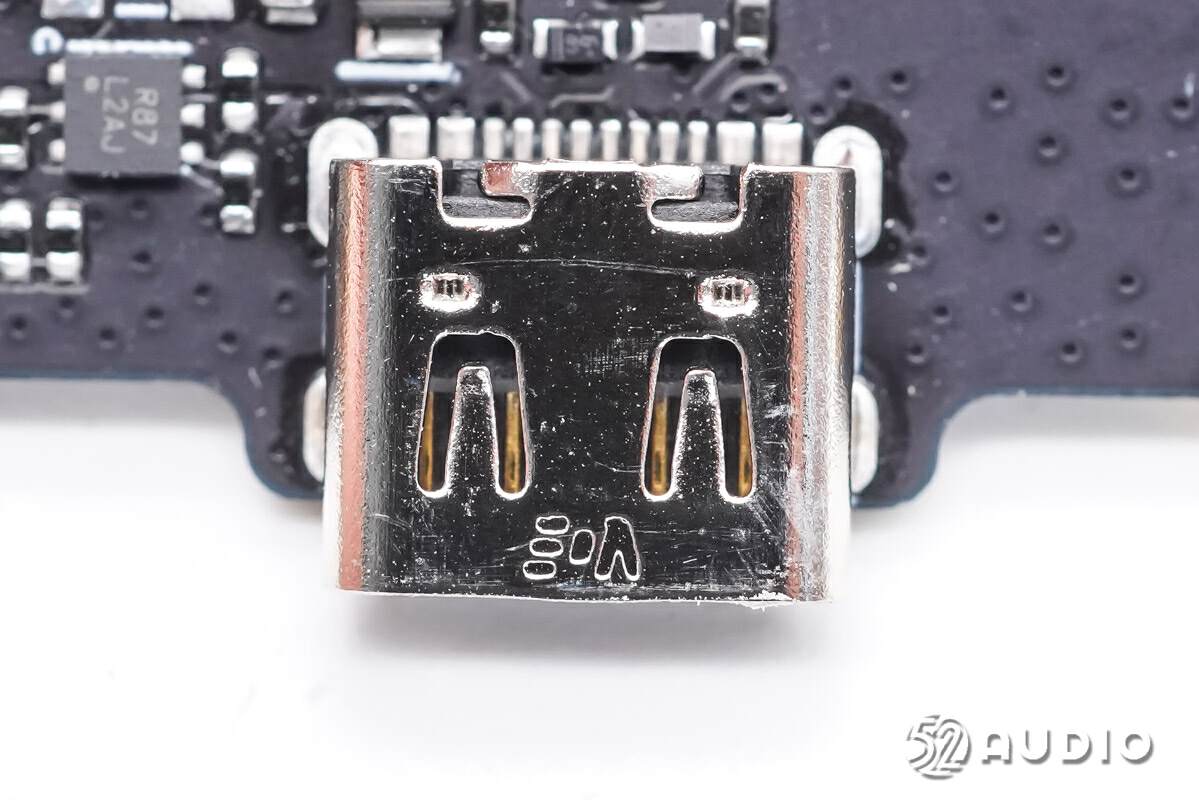

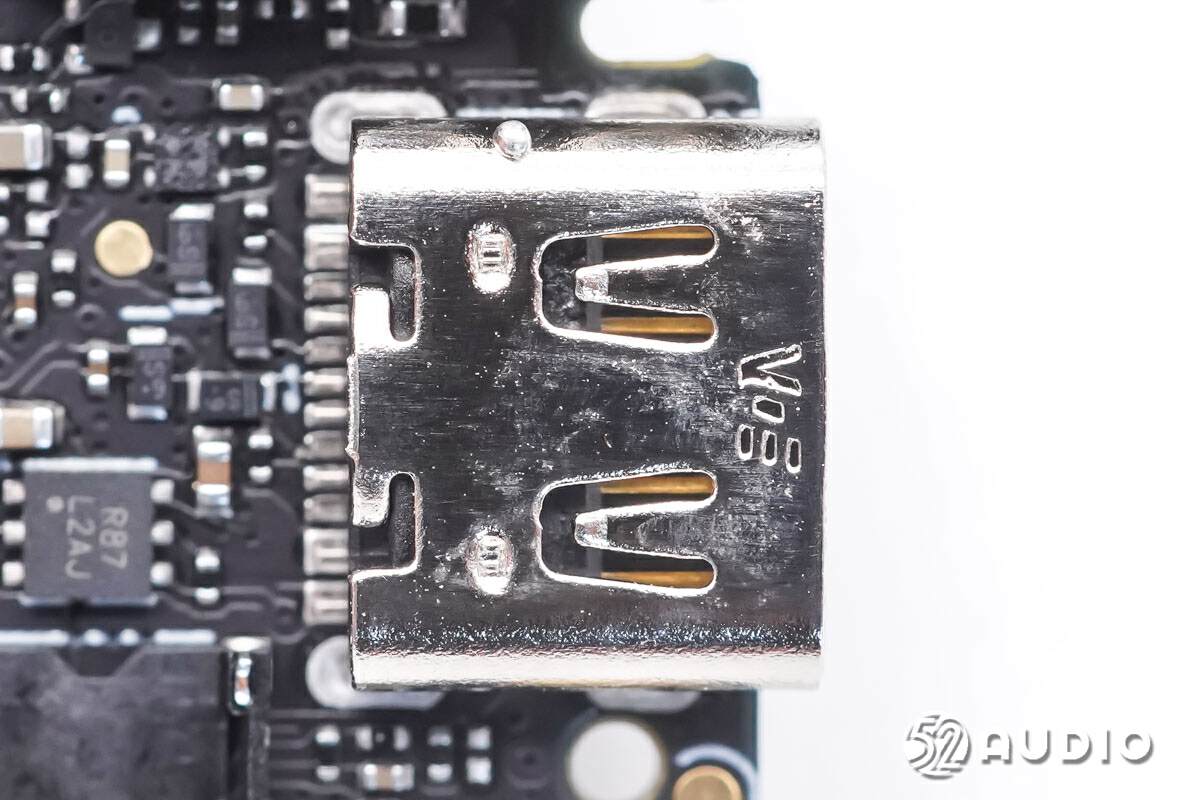

Type-C充电母座特写。

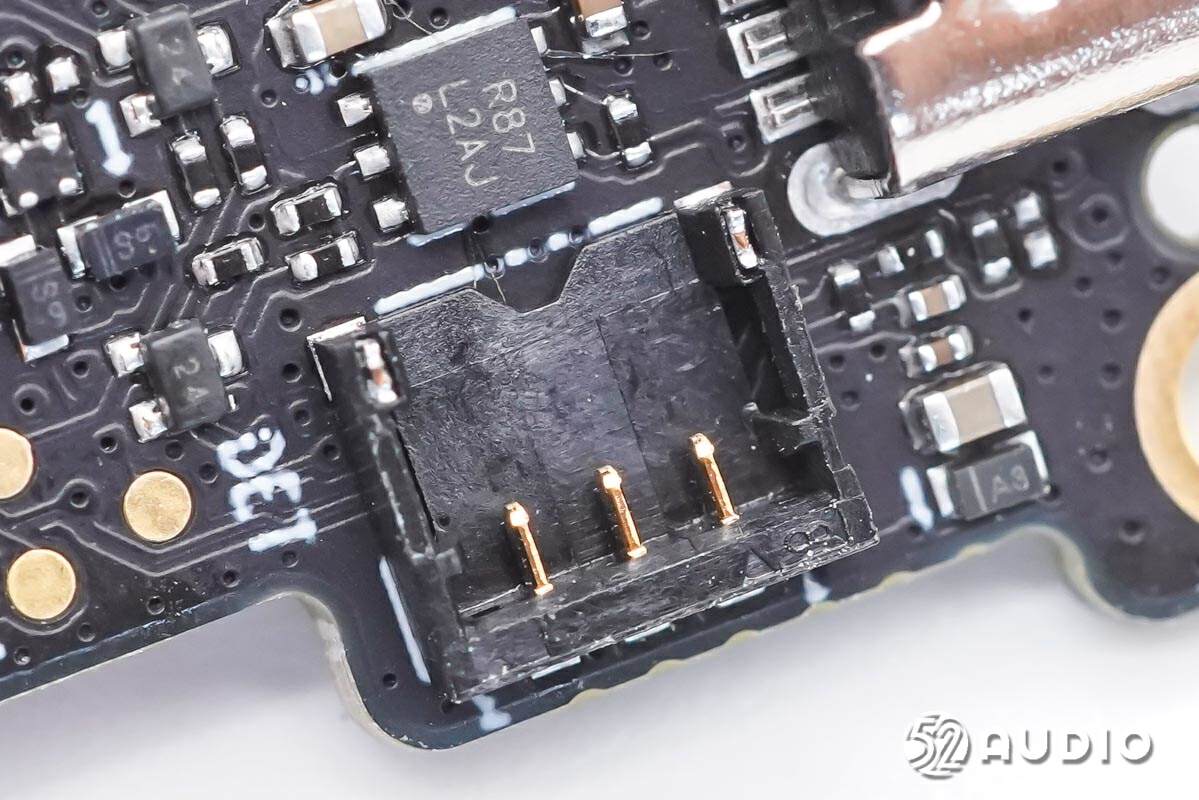

连接电池的导线插座特写。

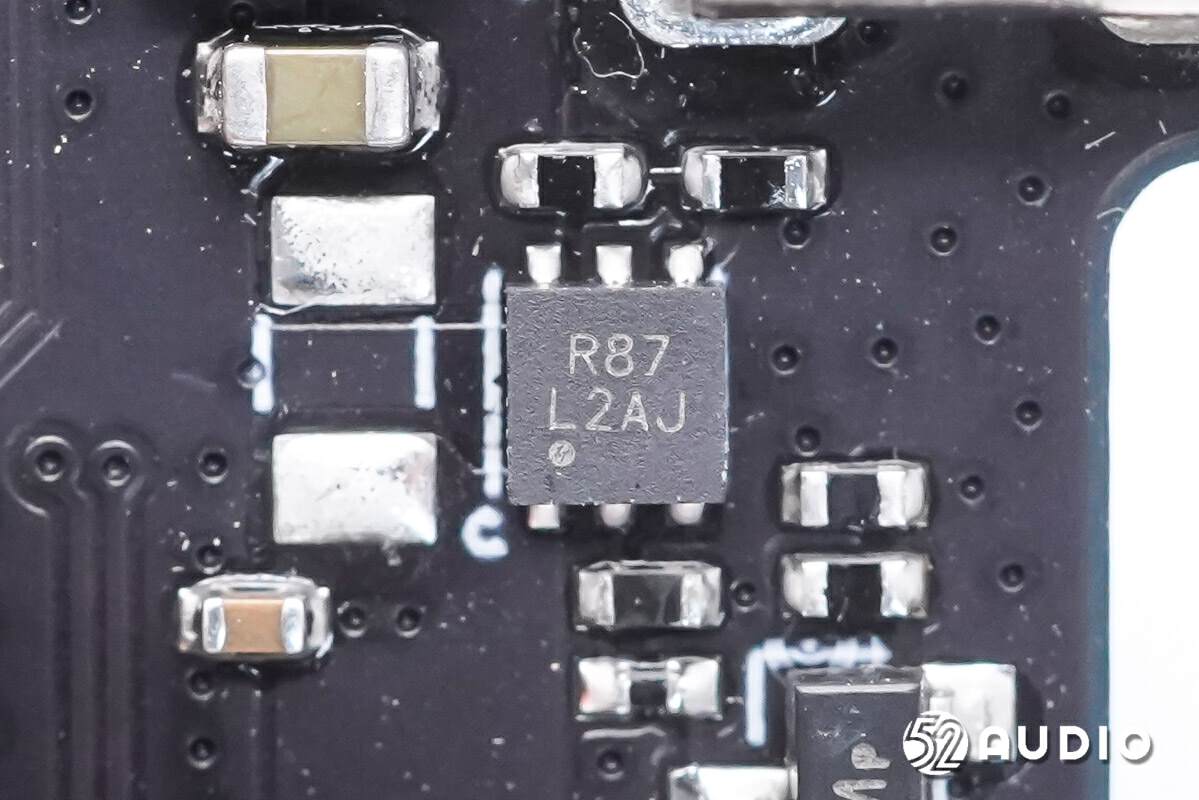

丝印R87 L2AJ的IC。

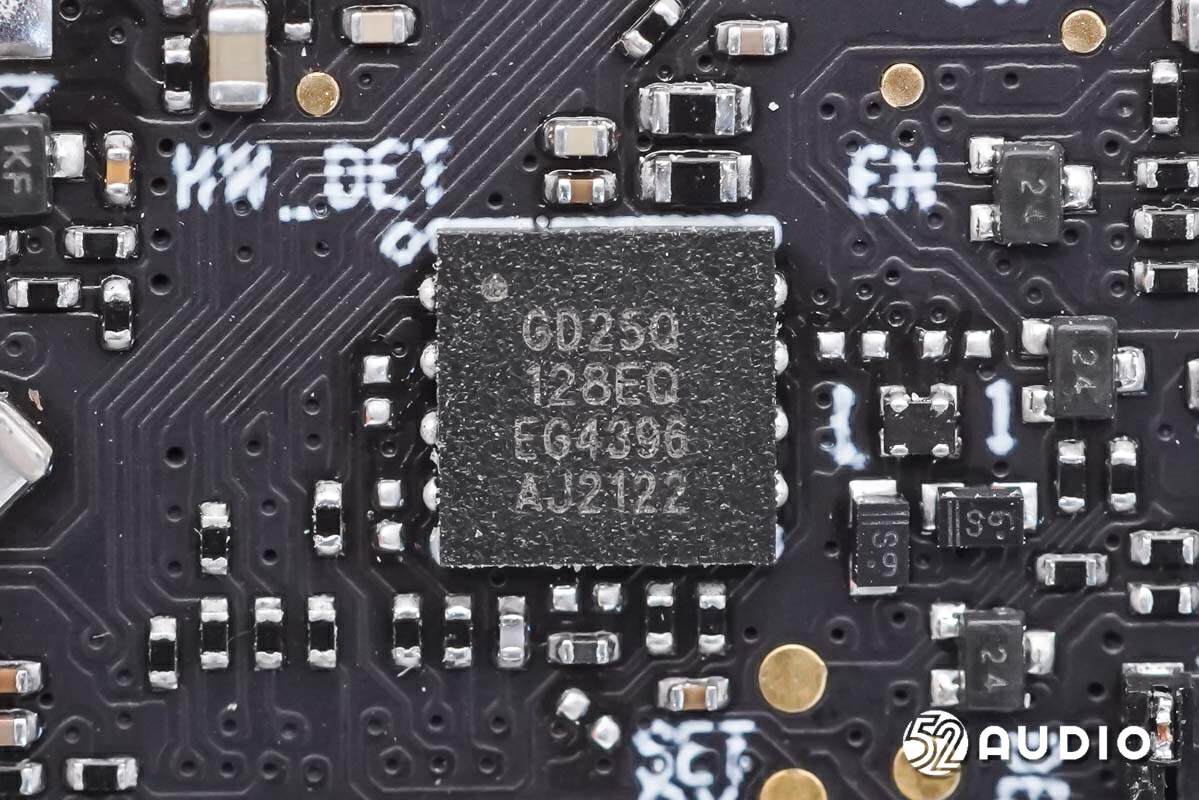

GigaDevice兆易创新GD25Q128E（128M位）串行闪存，支持标准串行外围接口（SPI）和双/四SPI：串行时钟、芯片选择、串行数据 I/O0 (SI), I/O1 (SO), I/O2 (WP#), I/O3 (HOLD#/RESET#)。双I/O数据以266Mbit/s的速度传输，四I/O信号以532Mbit/s的速率传输。

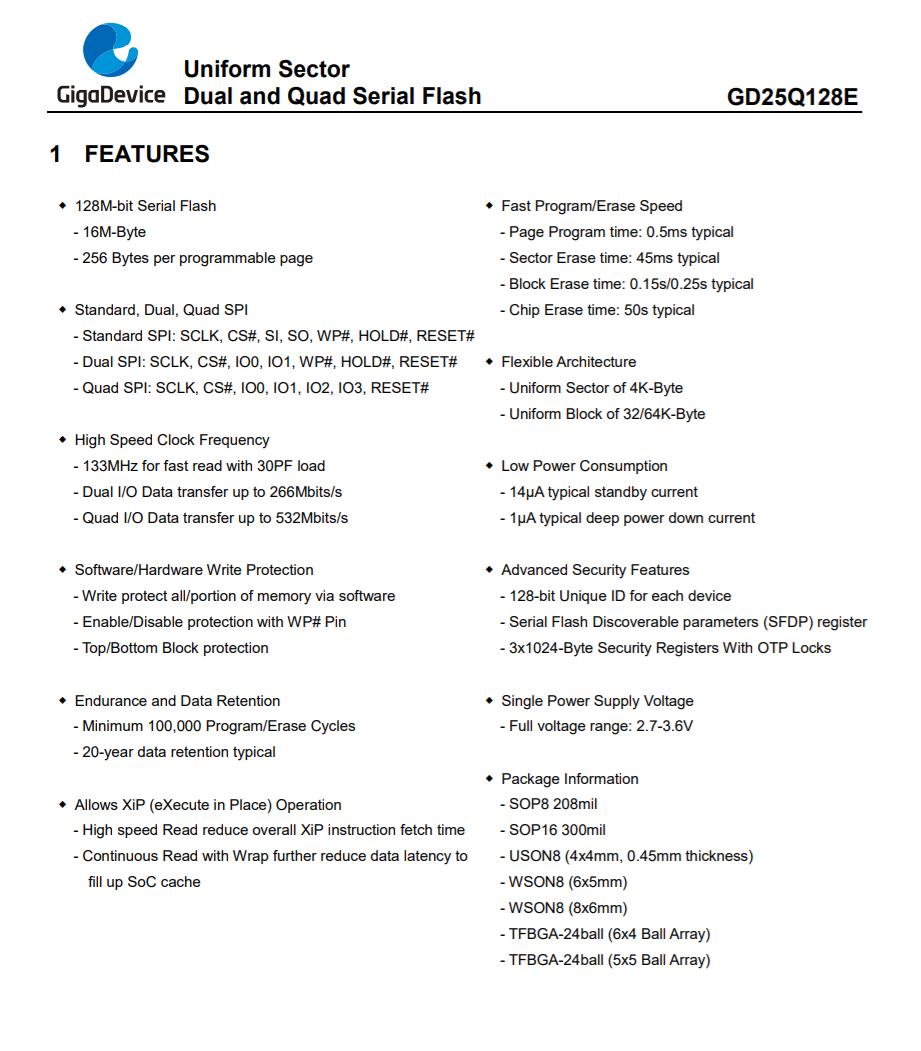

GigaDevice兆易创新GD25Q128E详细资料图。

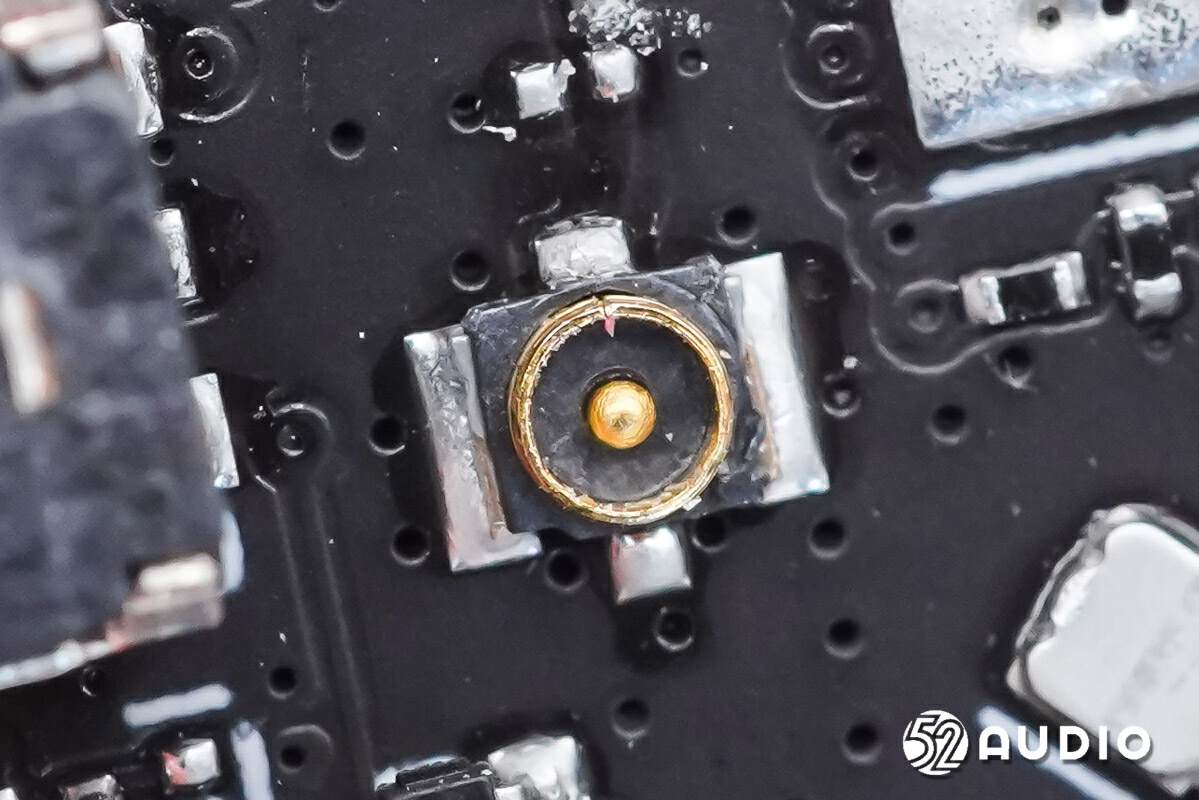

连接蓝牙天线的同轴线插座特写。

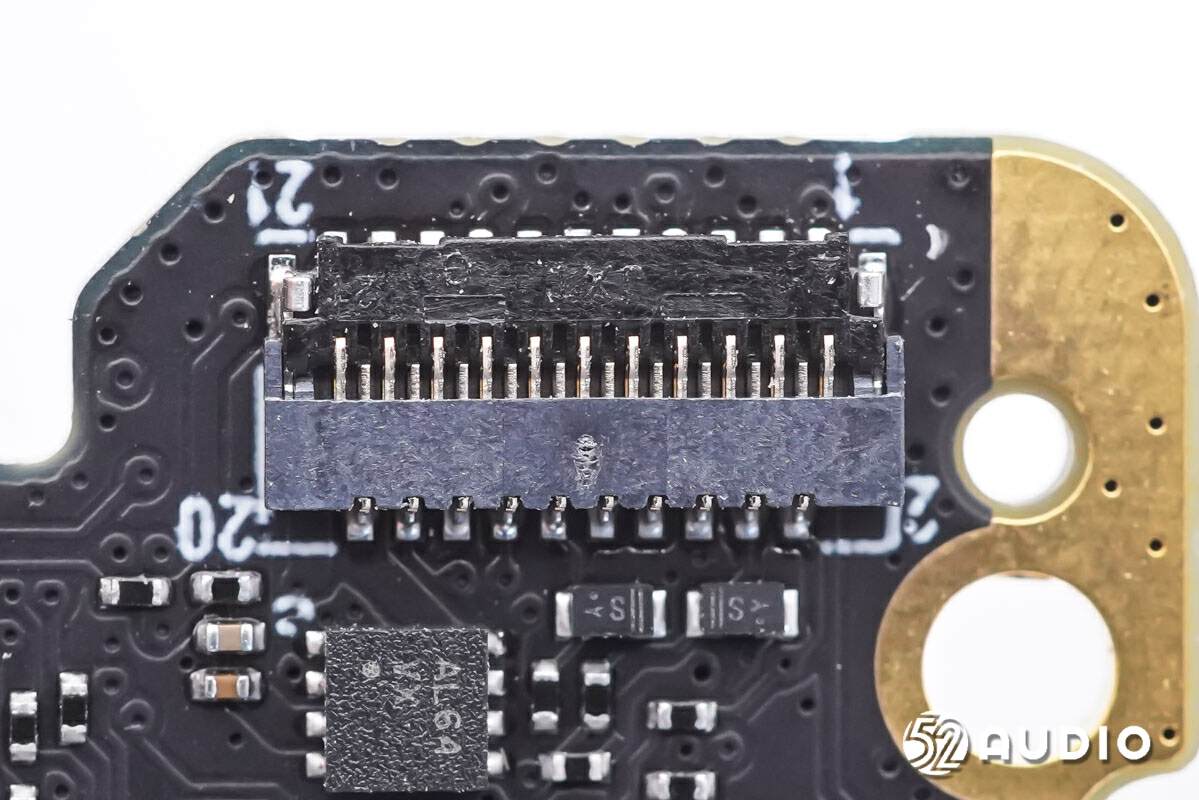

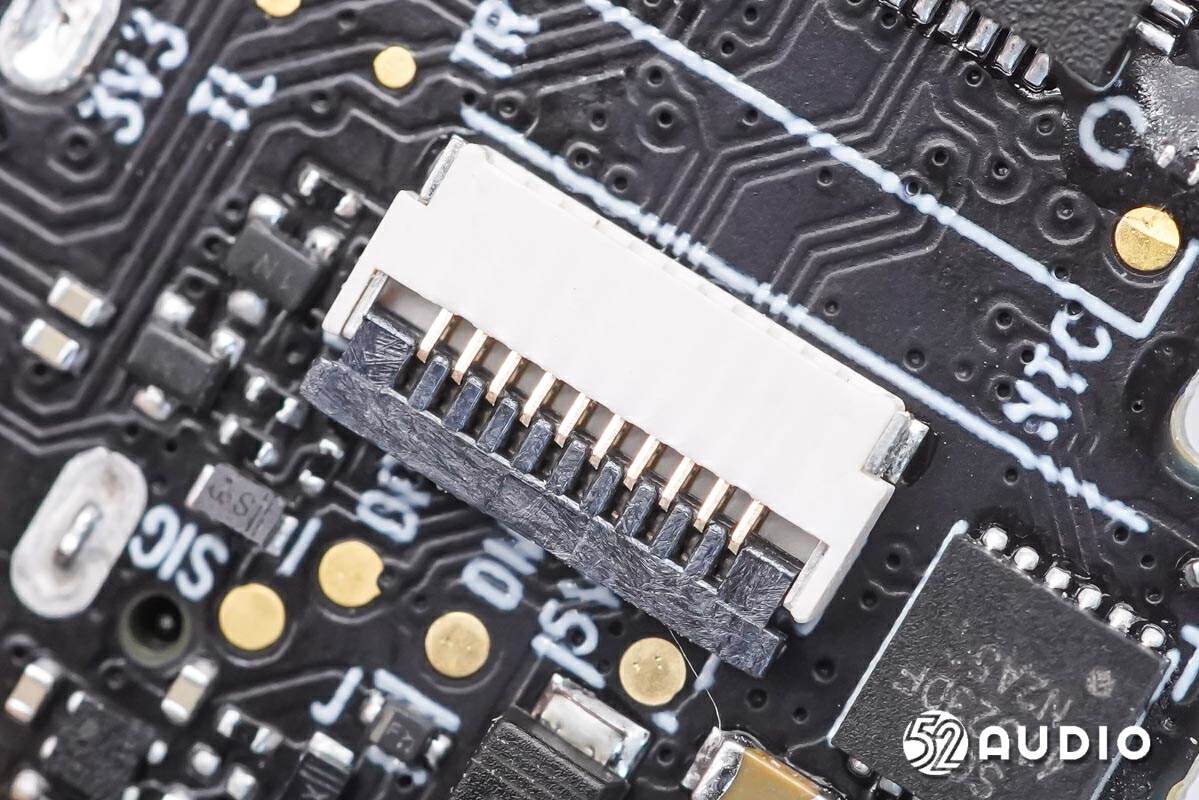

连接屏幕排线的ZIF连接器特写。

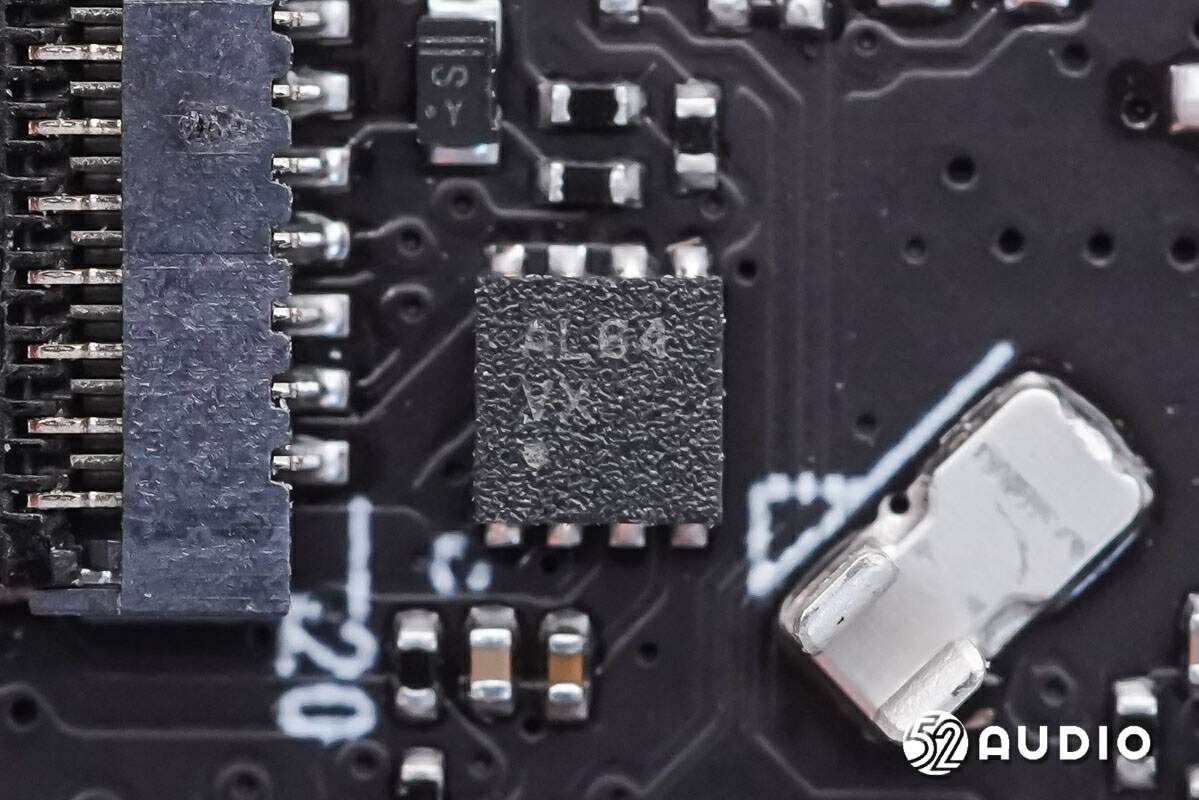

丝印AL64 VX的IC。

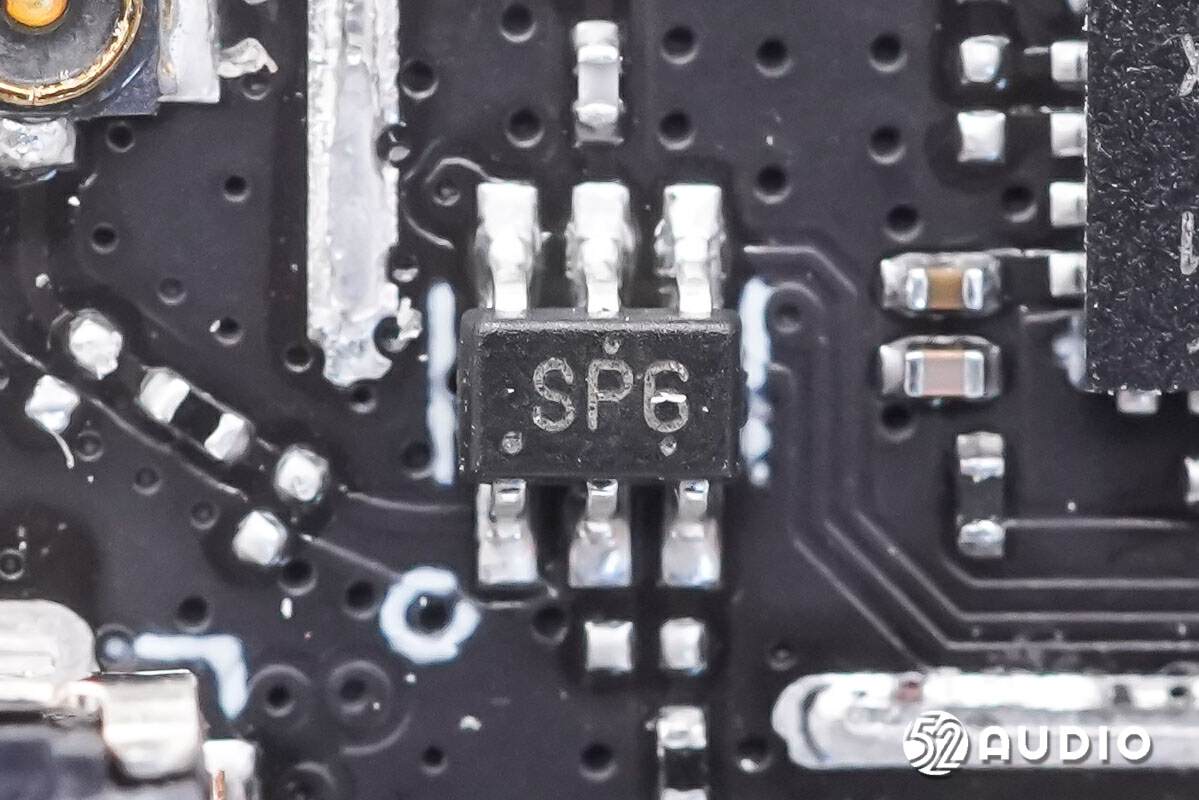

丝印SP6的IC。

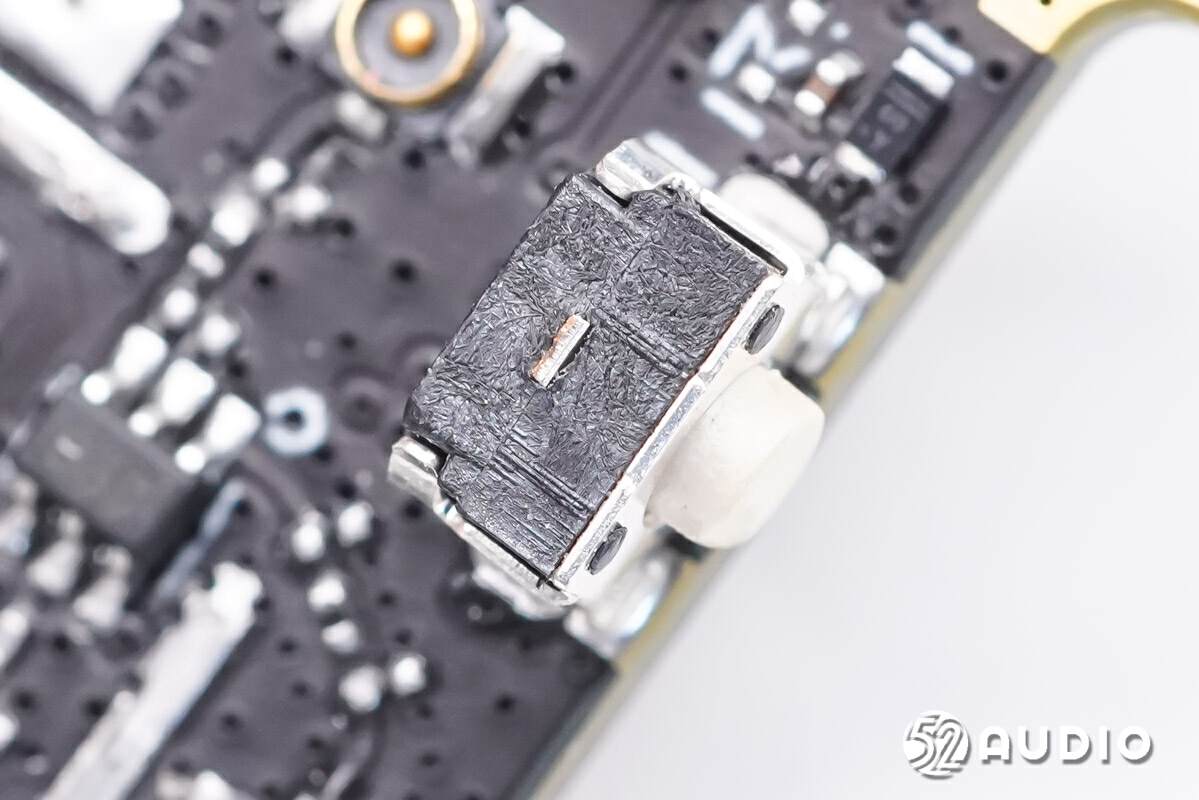

电源开关键特写。

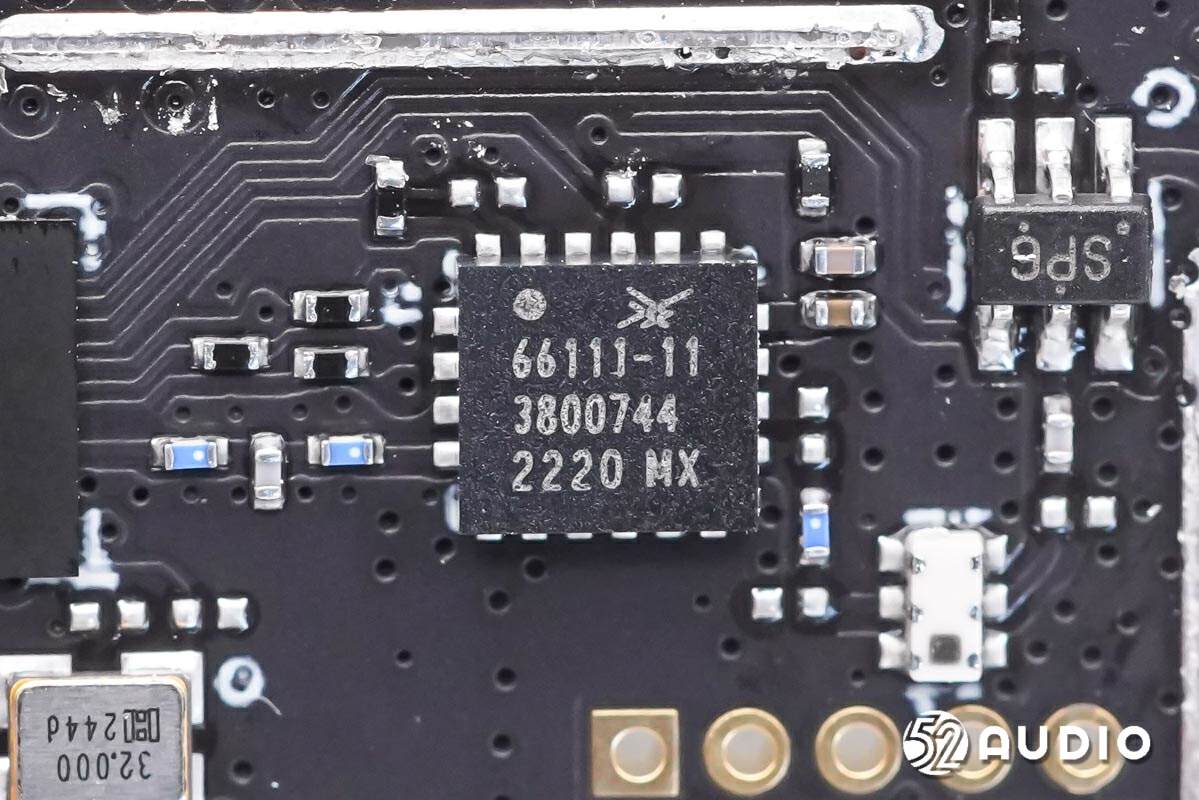

Skyworks思佳讯 SKY66111-11高度集成的前端模块（FEM），专为工作在2.4至2.485GHz范围内的蓝牙低功耗（BLE）范围扩展应用而设计。满足当今对远程，低功耗和高性价比解决方案的需求。

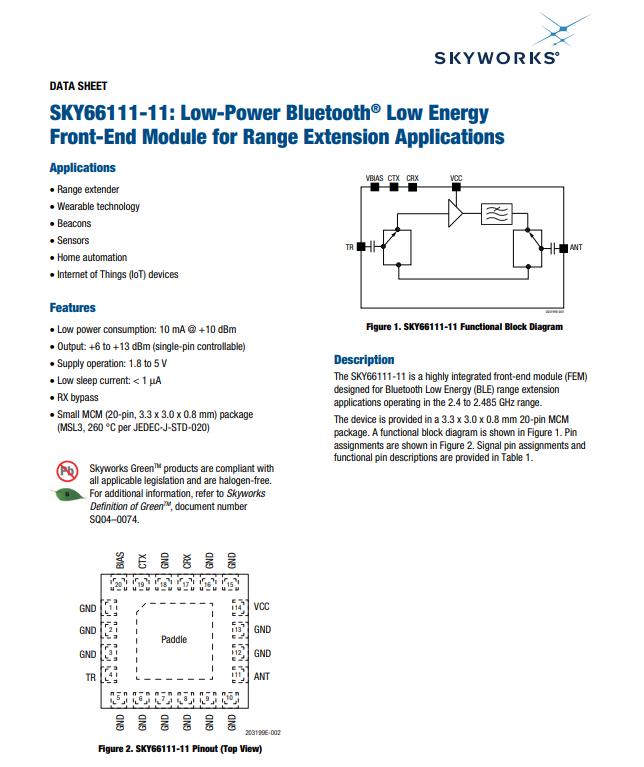

Skyworks思佳讯 SKY66111-11详细资料图。

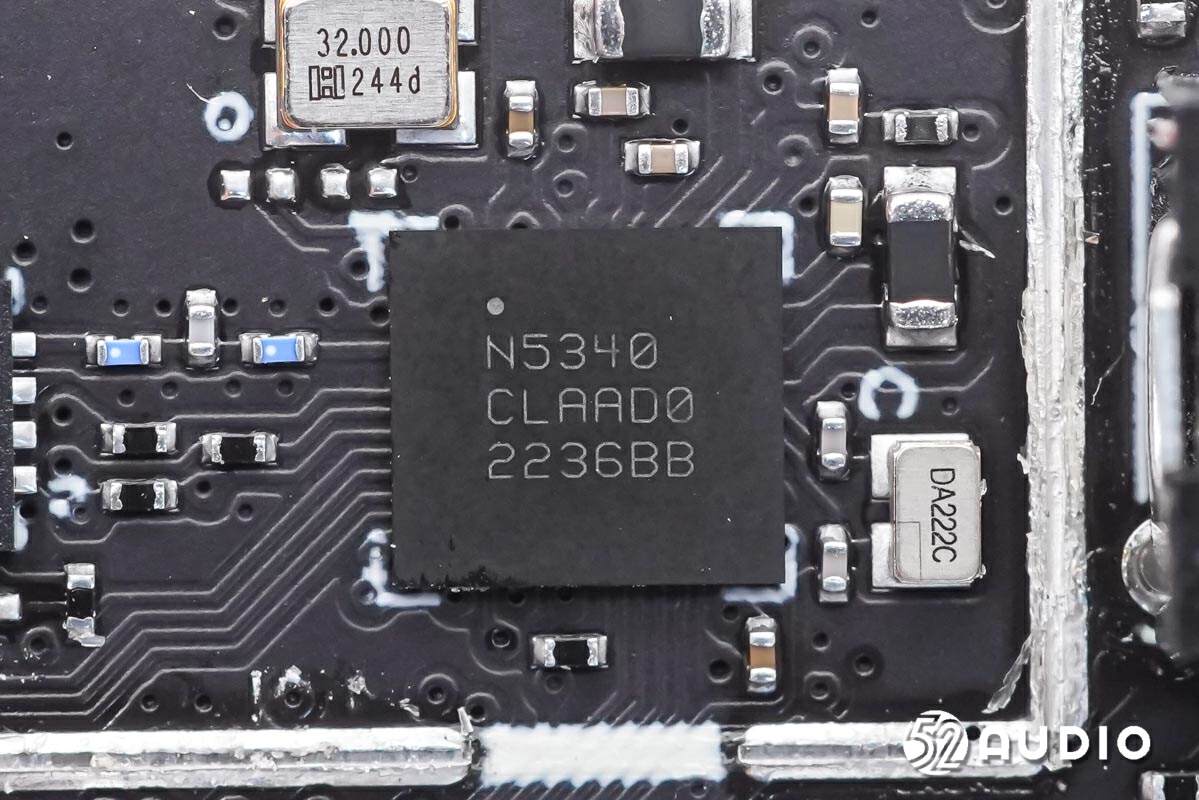

Nordic nRF5340多协议无线SoC，支持低功耗蓝牙、蓝牙Mesh、NFC、Thread和Zigbee。搭载两个灵活的Arm Cortex-M33处理器，结合先进的功能集以及高达105°C的工作温度，使其成为LE Audio，专业照明，高级可穿戴设备和其他复杂IoT应用的理想选择。
Nordic nRF5340详细资料图。
32.000MHz的晶振特写，为多协议无线SoC提供时钟。

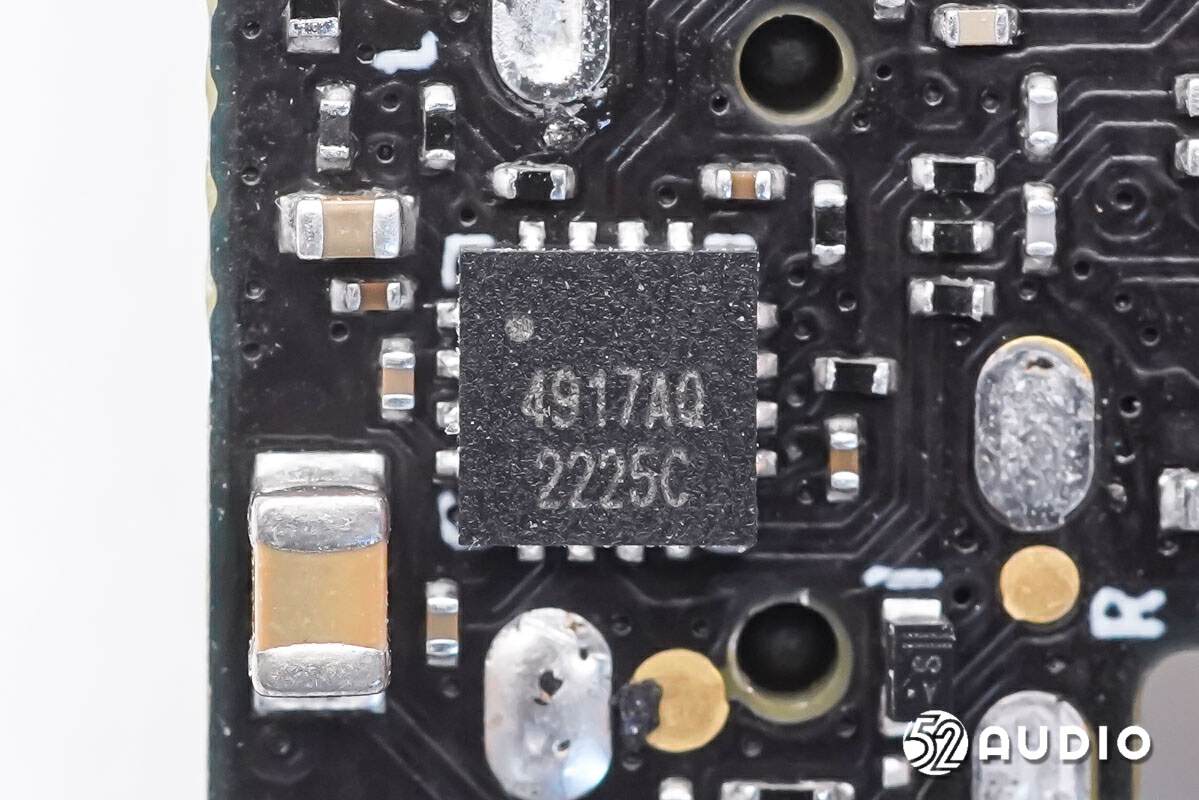

SGMICRO圣邦微SGM4917立体声耳机放大器，内置电荷泵，无需外部隔直电容，可获得更好的频率响应，用于驱动耳机扬声器，可为32Ω负载提供每通道高达80mW的功率，并且THD+N低至0.02%。

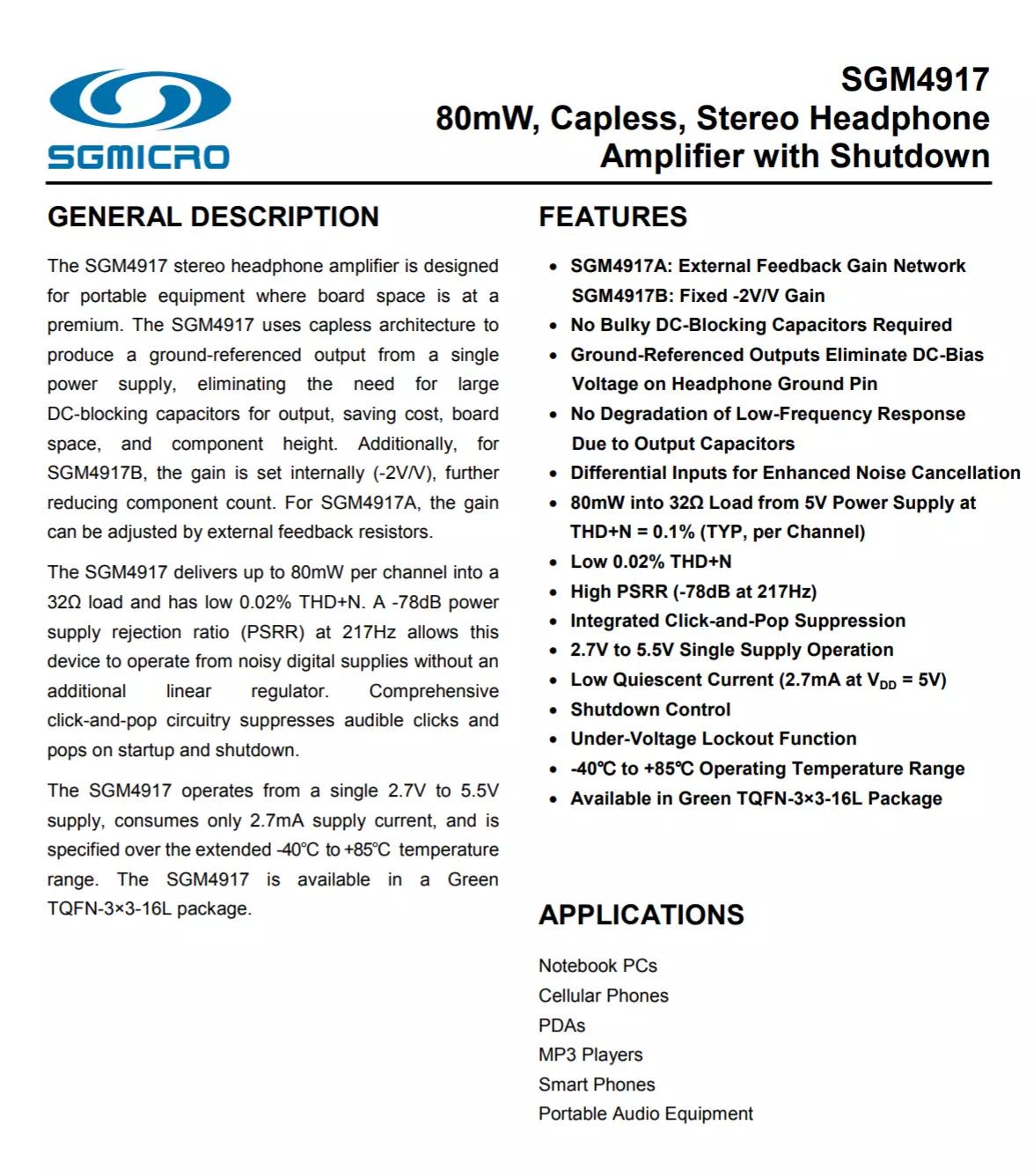

SGMICRO圣邦微SGM4917详细资料图。

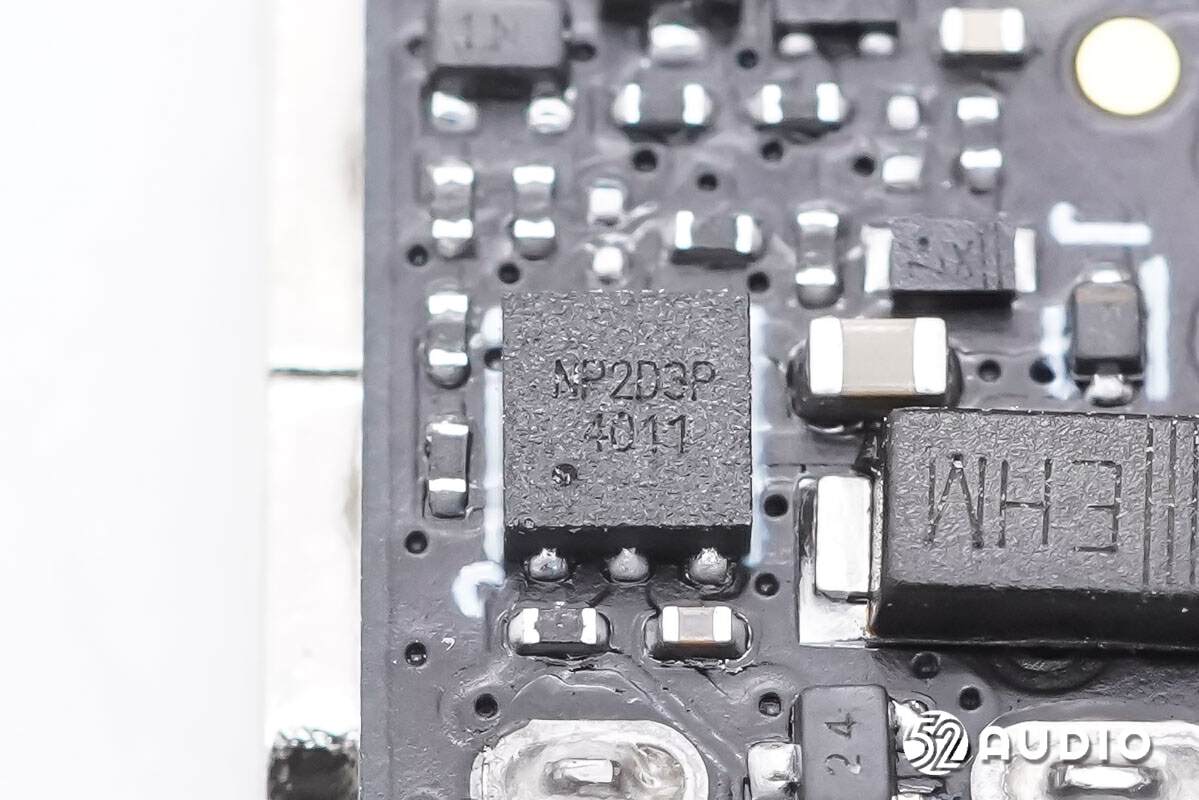

丝印NP2D3P的IC。
连接充电触点排线的ZIF连接器特写。

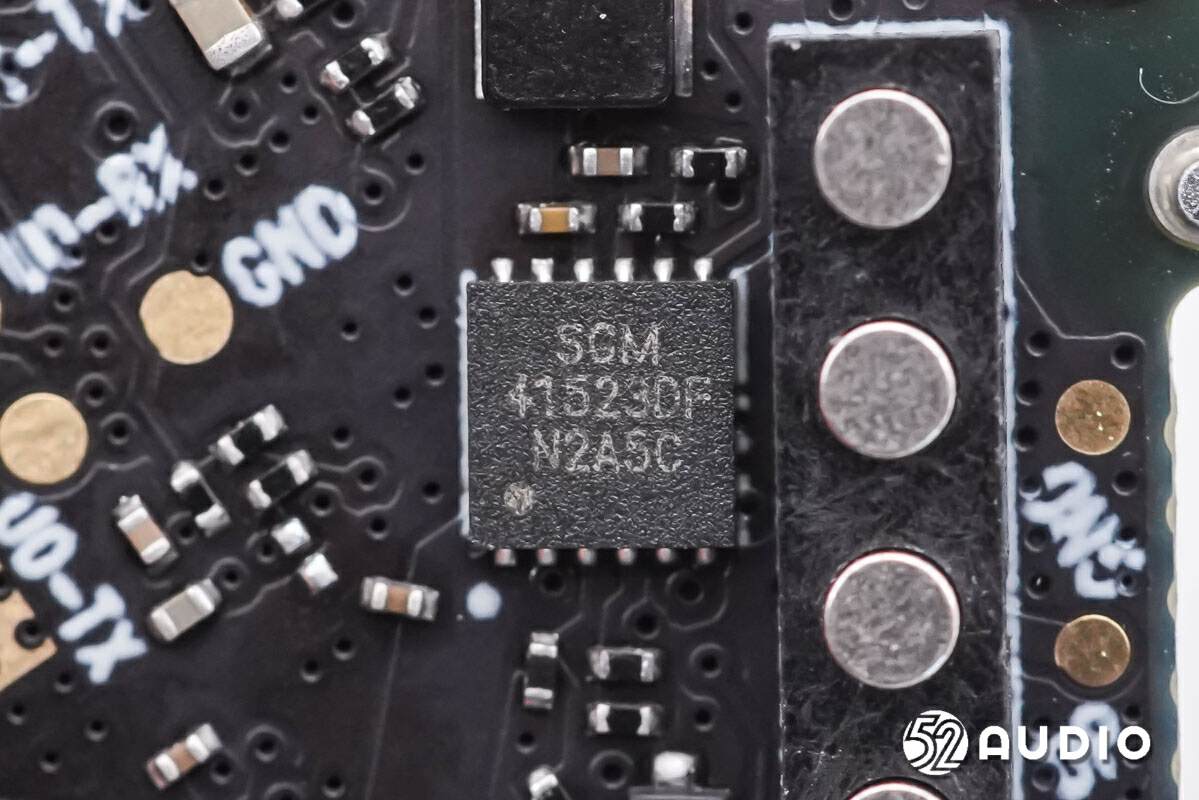

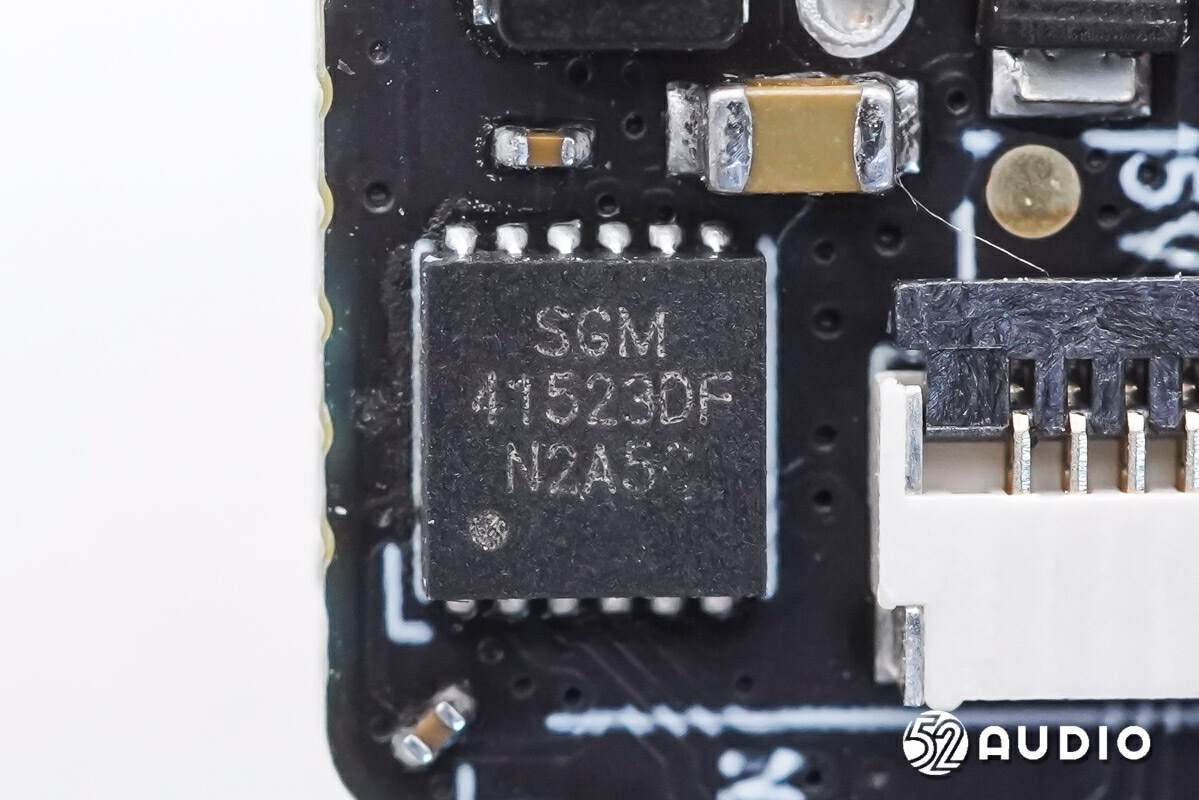

SGMICRO圣邦微SGM41523D锂电池充电器，充电电压和电流均可使用电阻设置，且充电电流在0.2A至2.5A范围内可设；还具有其他安全功能，例如过压和过流保护、折返保持、输入欠压锁定、电池温度监控和热关断。这些功能可确保安全可靠的操作、易于设计和舒适的用户体验。

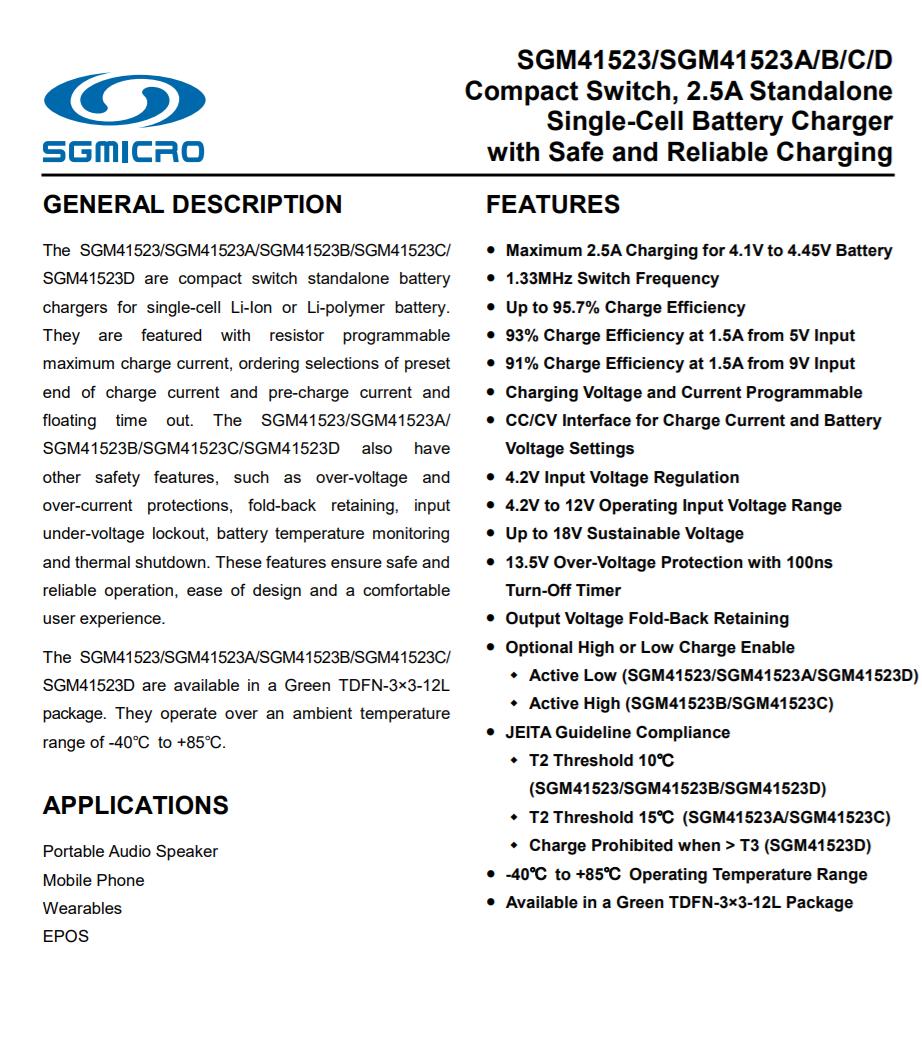

SGMICRO圣邦微SGM41523D详细资料图。

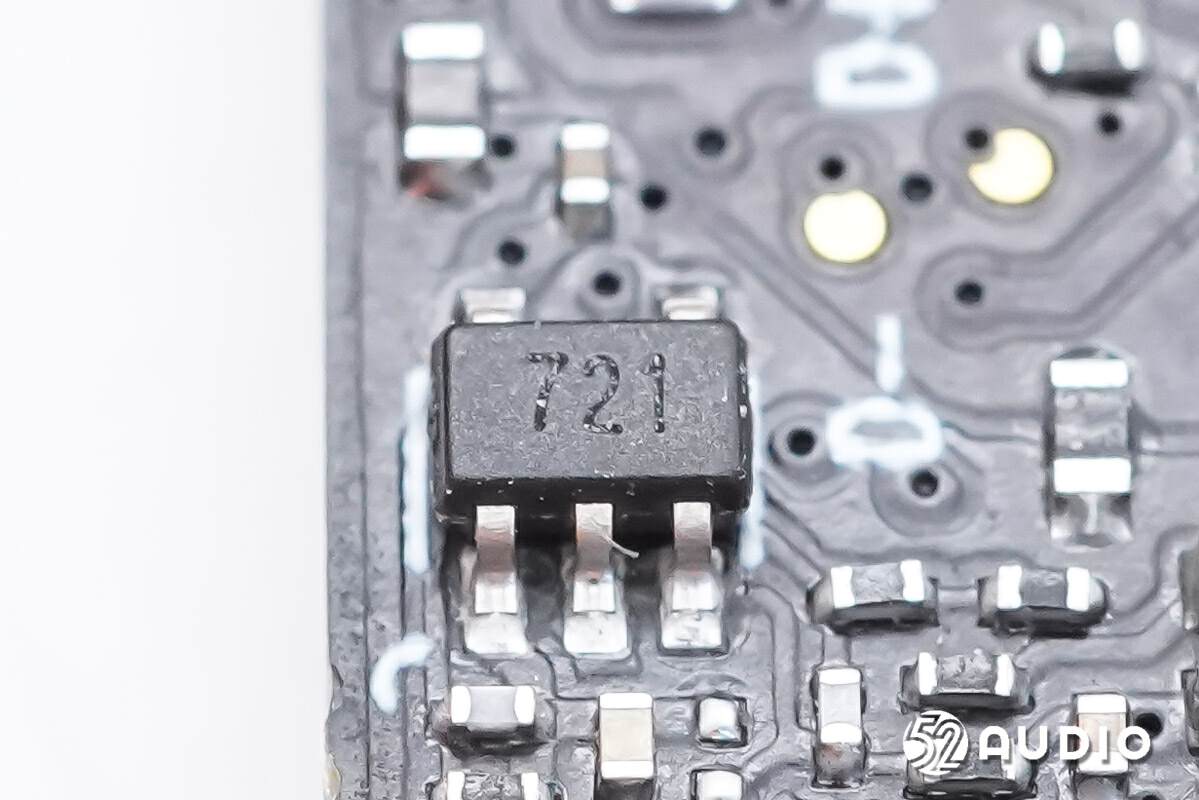

丝印721的单运放。

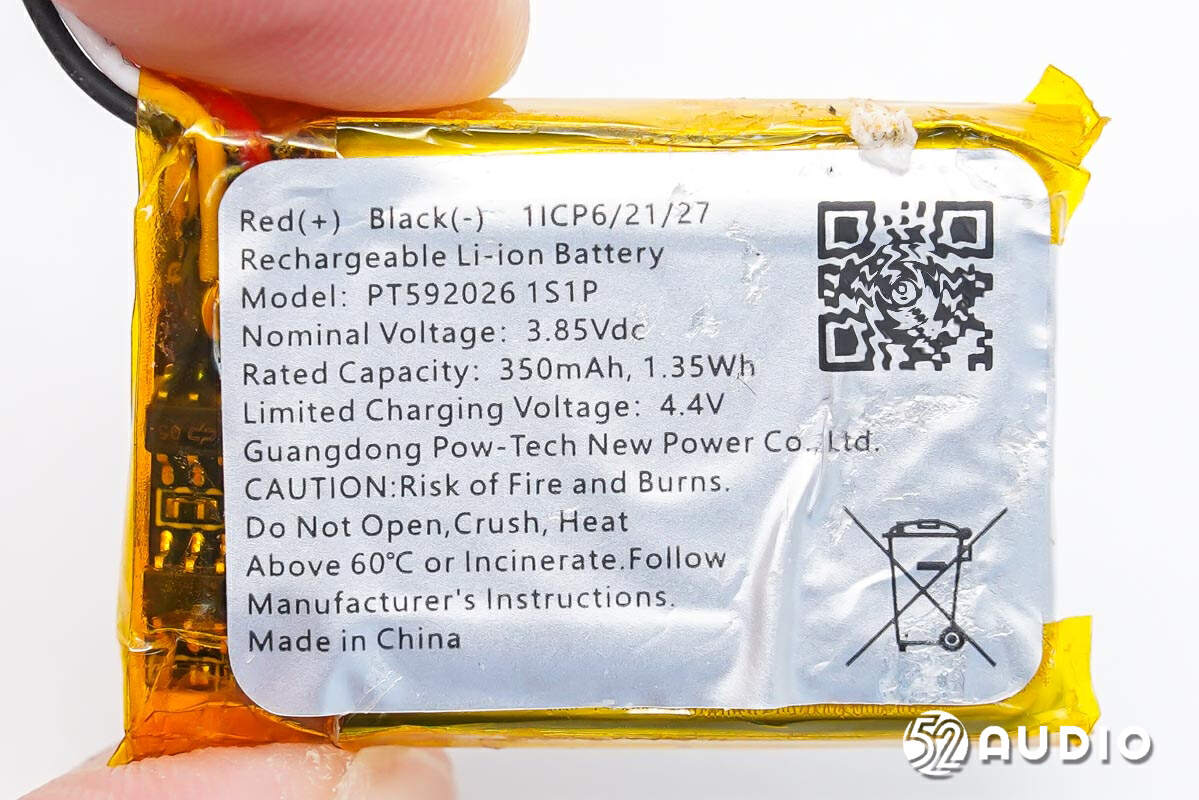

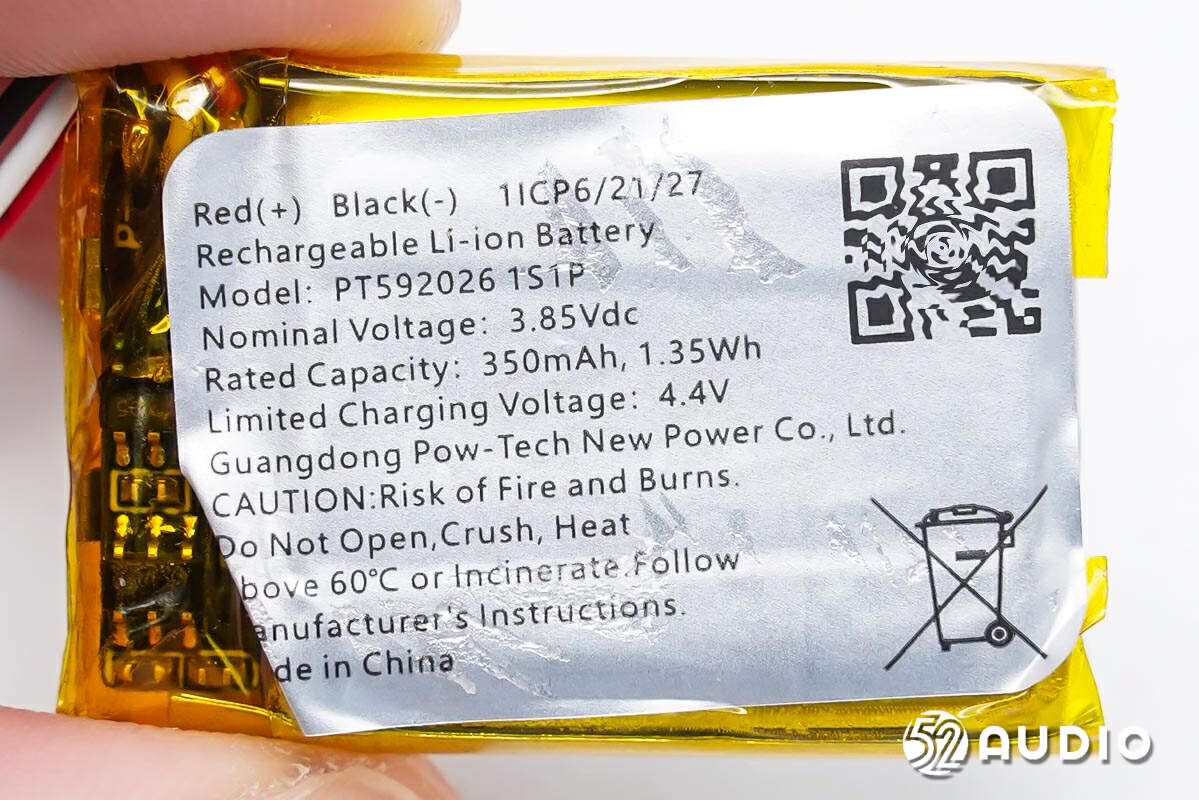

接收器内置锂电池型号：PT592026，标称电压：3.85V，额定容量：350mAh 1.35Wh，充电限制电压：4.4V，同样来自广东力科新能源有限公司。

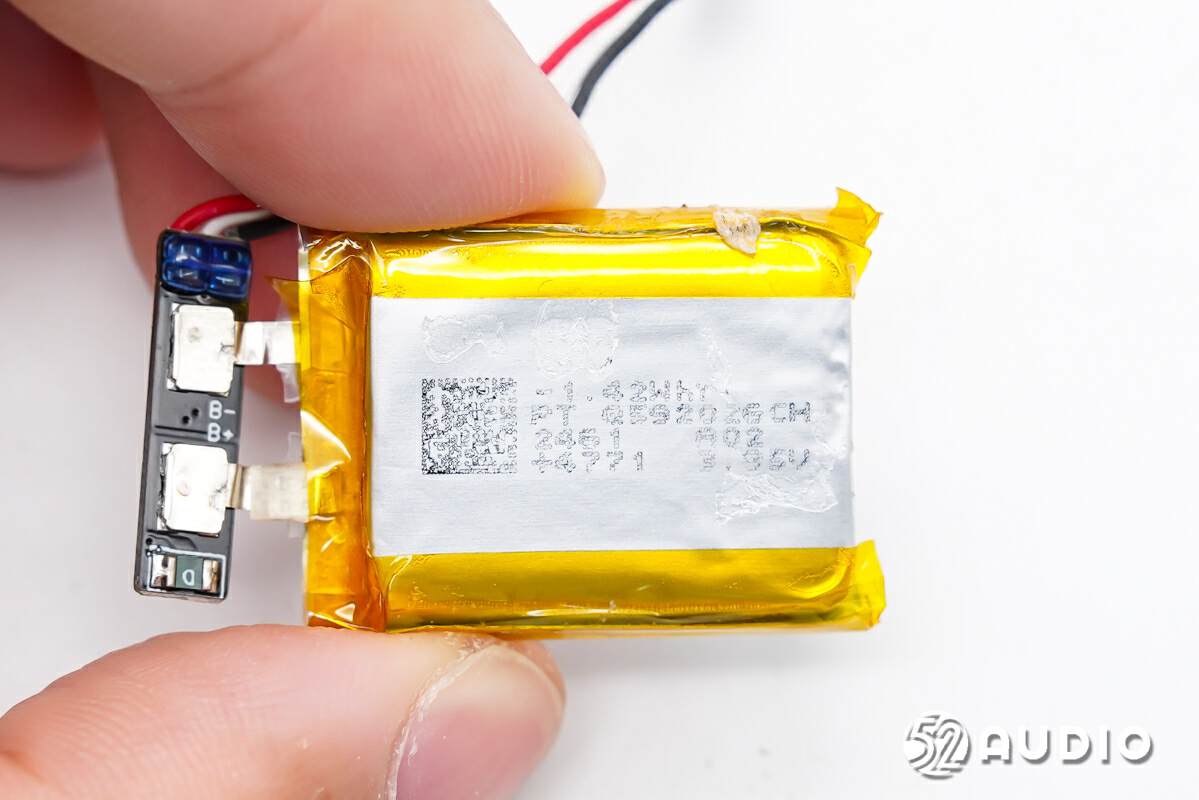

电芯型号：PT Q59292GCH，容量：1.42Wh，电压：3.85V。
电池保护板一侧电路一览，设置有锂电保护IC和MOS管。

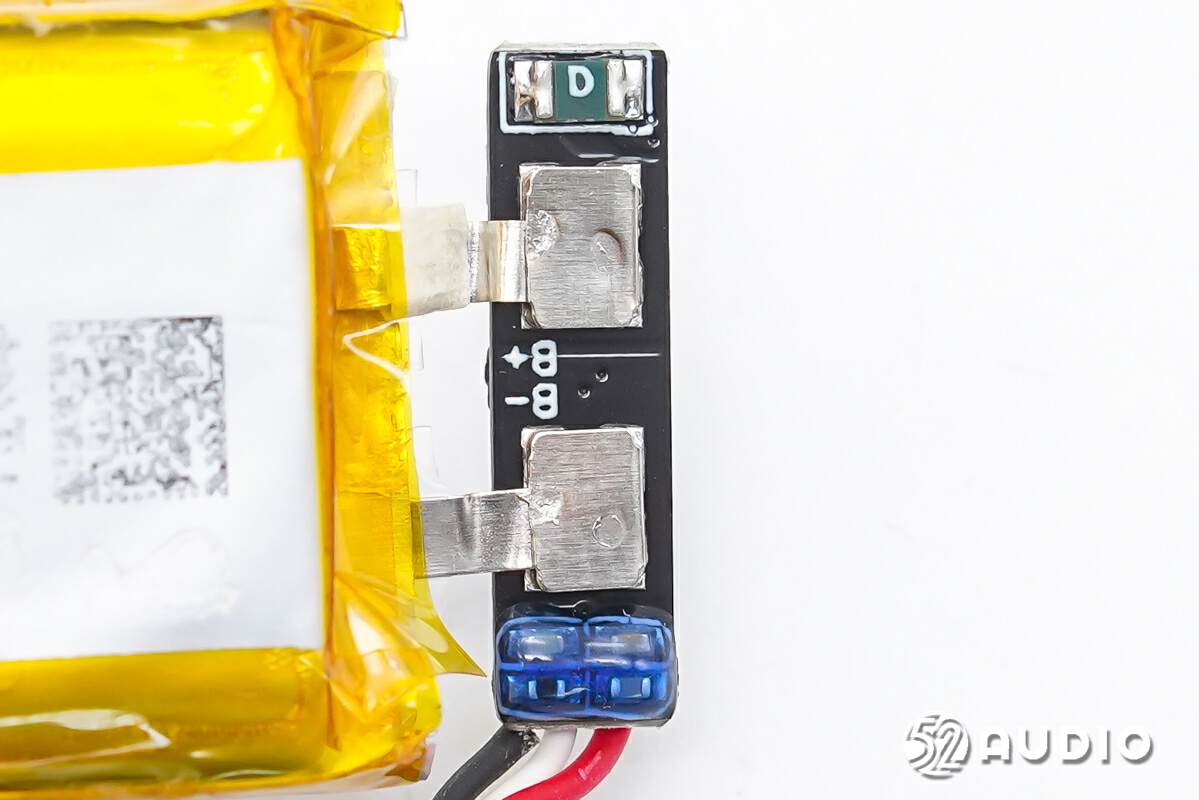

电池保护板另外一侧电路一览，设置有检测电池温度的热敏电阻和自恢复保险丝。

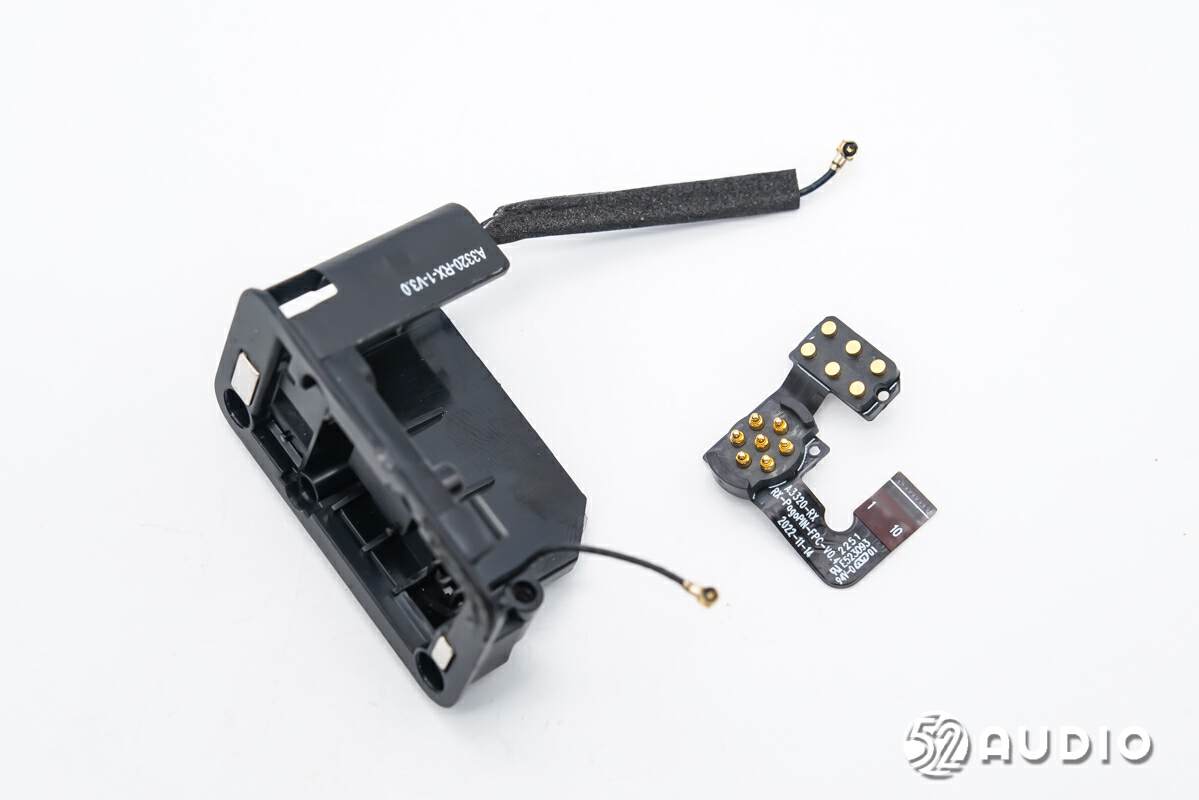

从框架上取掉连接器模组。

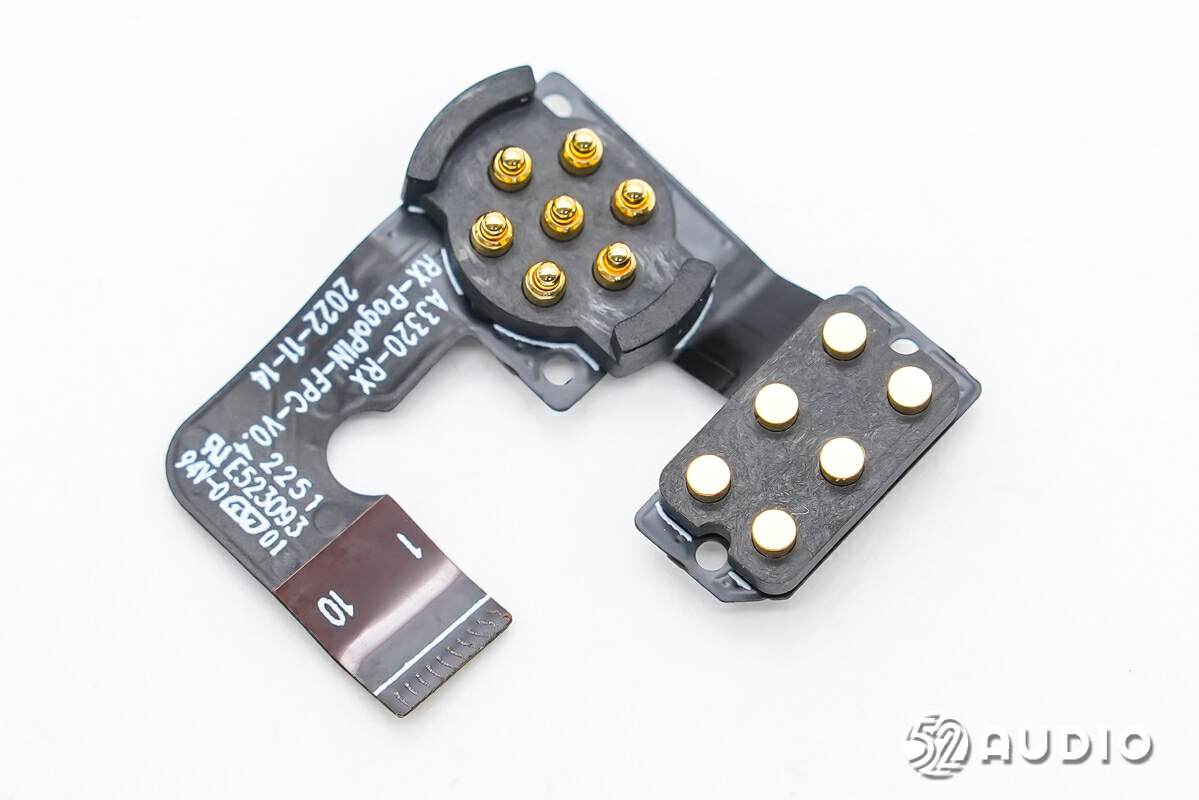

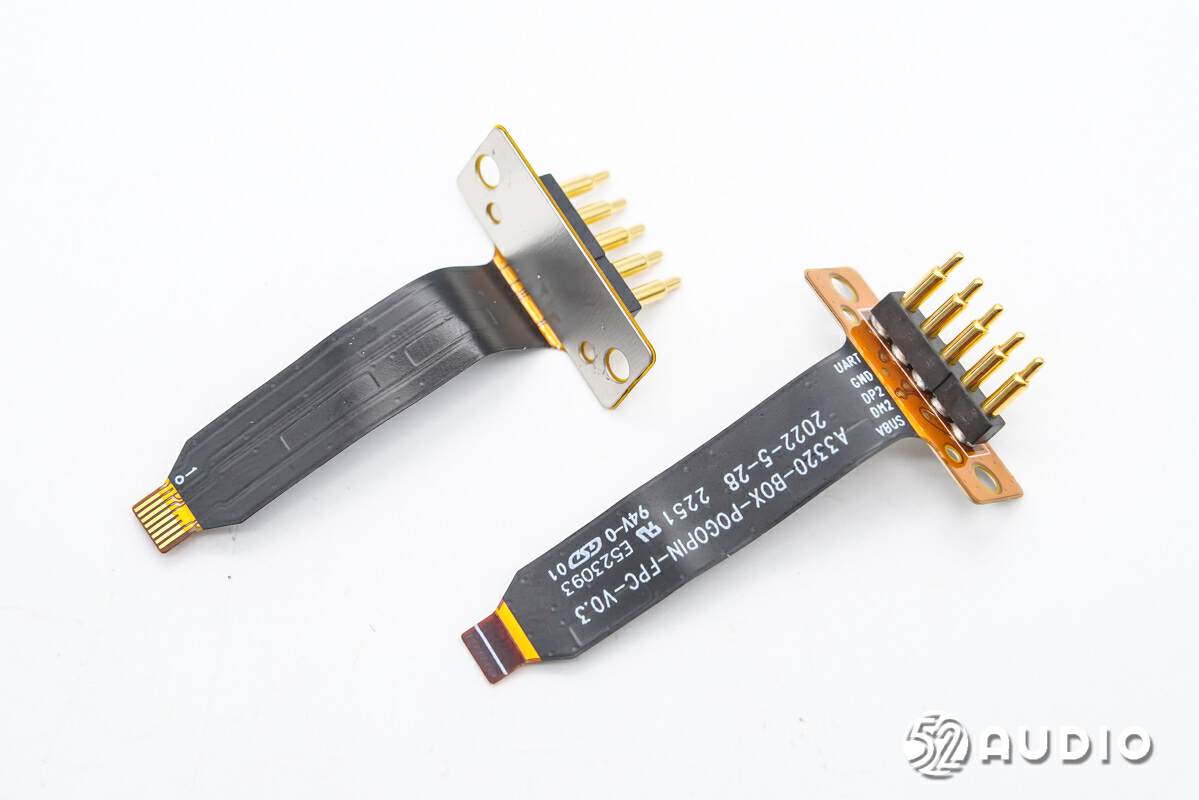

连接器排线电路一览。

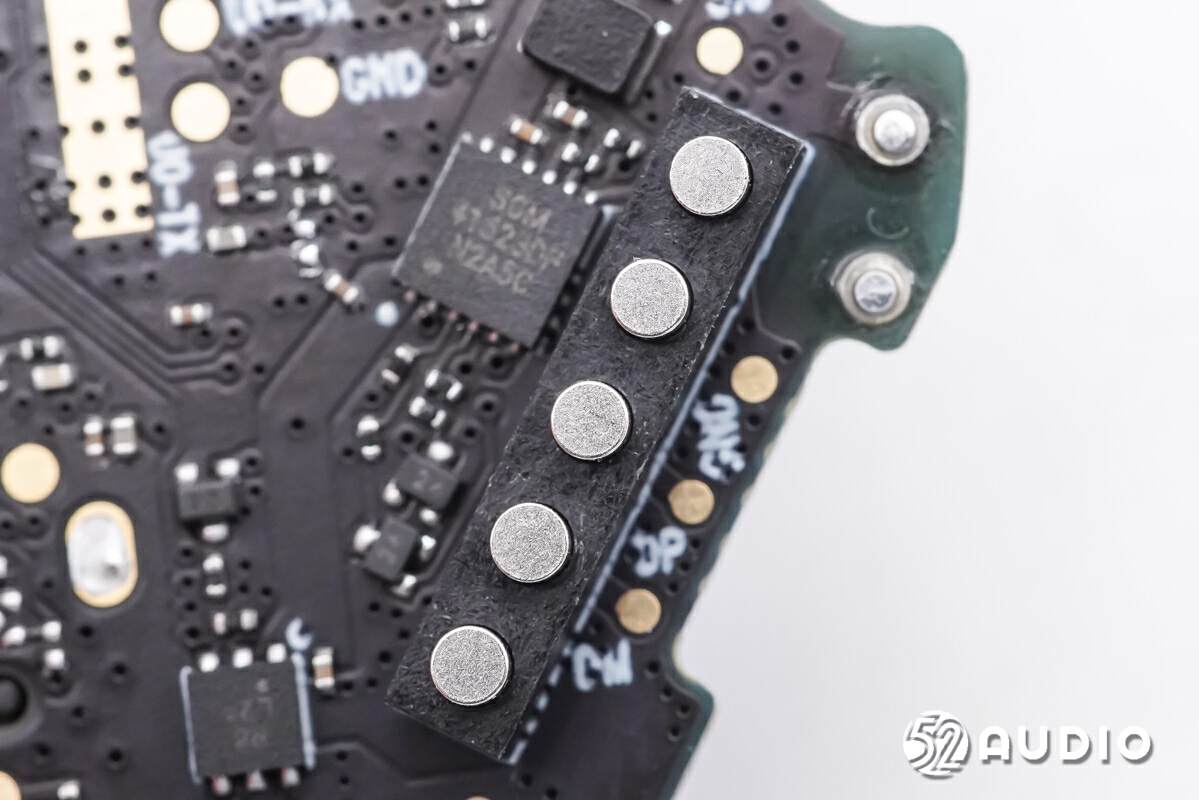

用于连接转换器的Pogo pin连接器特写。

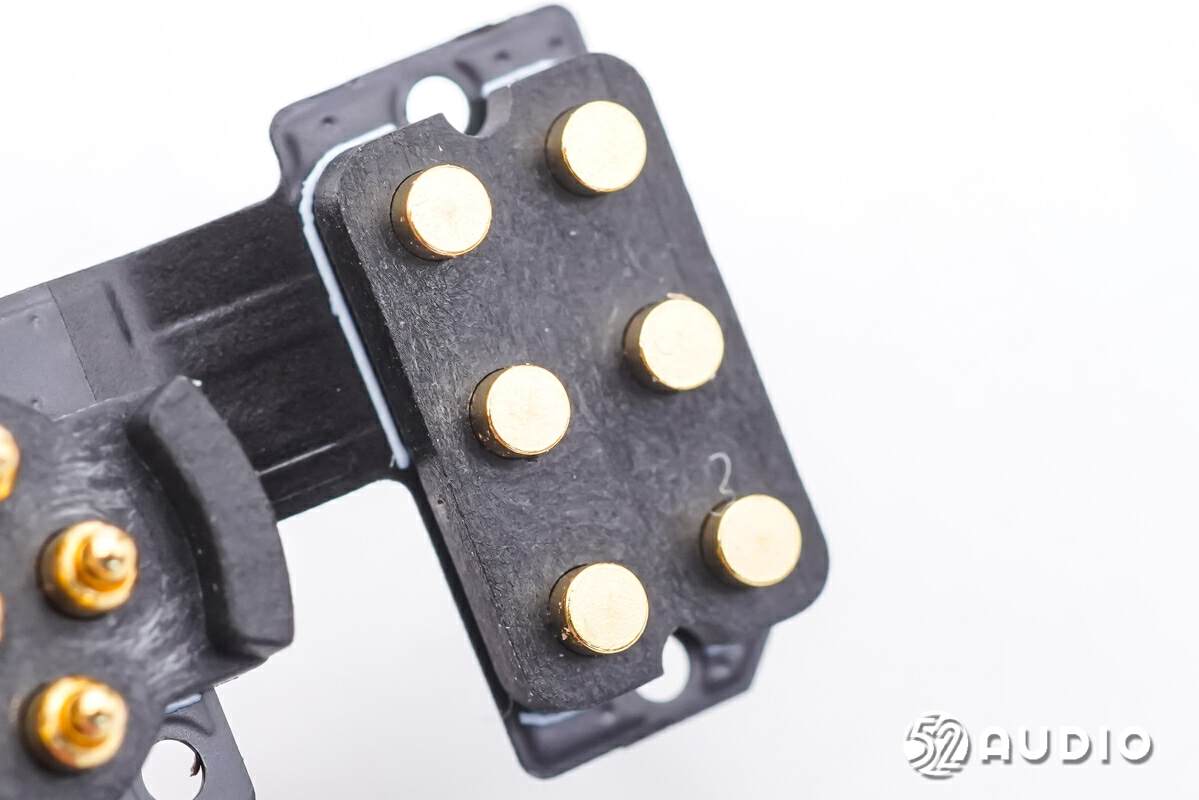

用于连接充电盒的金属铜柱特写。
发射器（TX）拆解
进入发射器拆解部分，旋转取掉可更换盖板，内部设置有胶布覆盖，防止旋转磨损。
撕掉胶布，下方隐藏固定螺丝，盖板上贴有蓝牙天线。

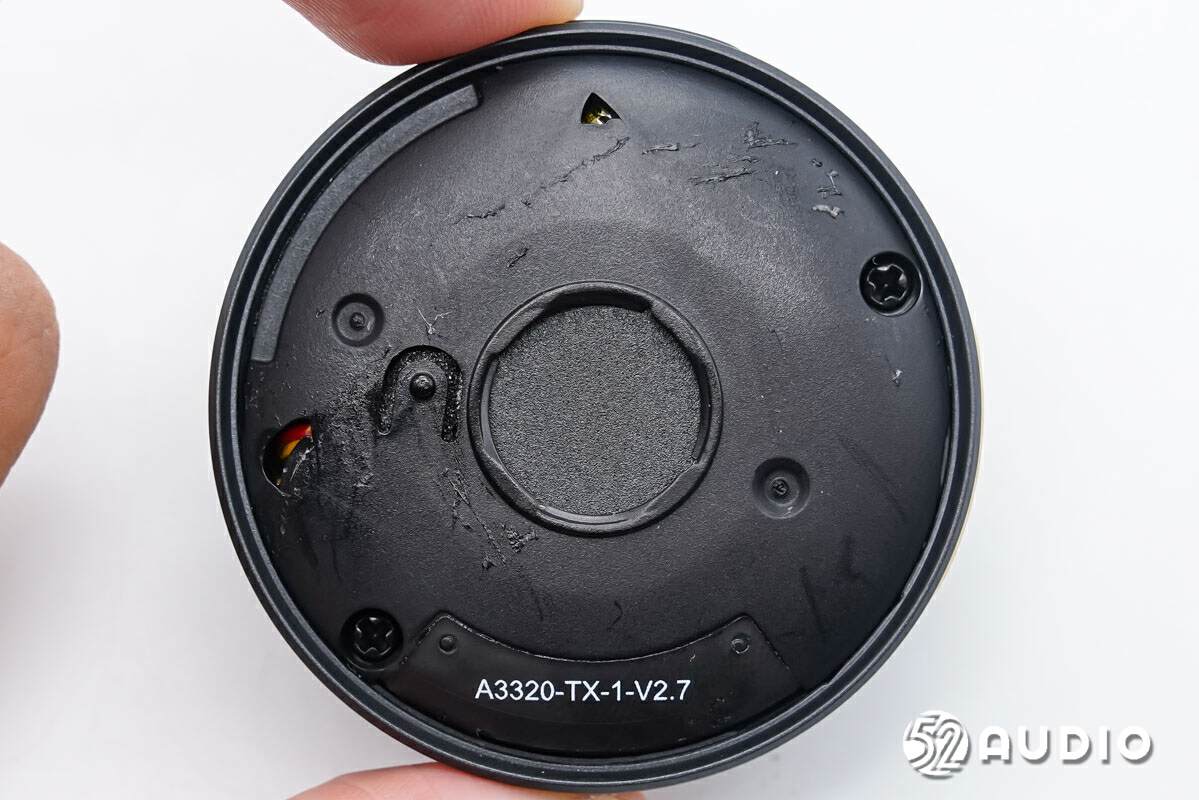

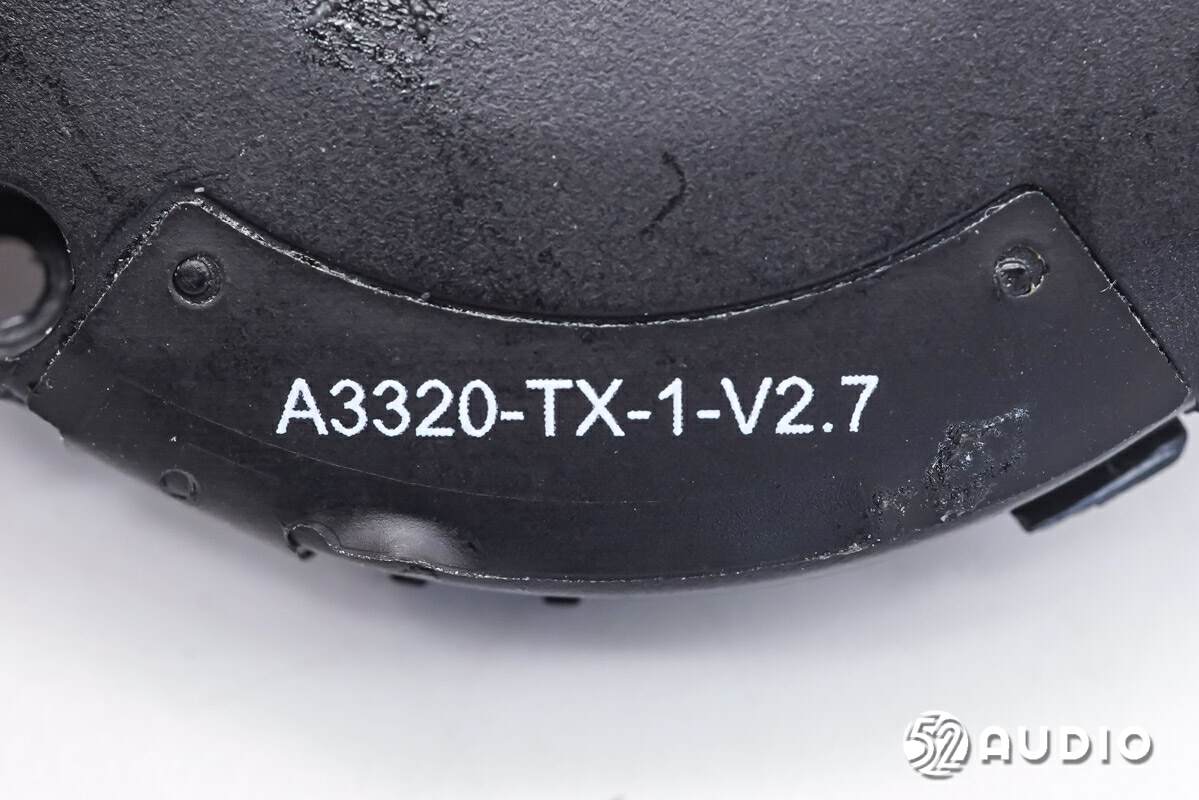

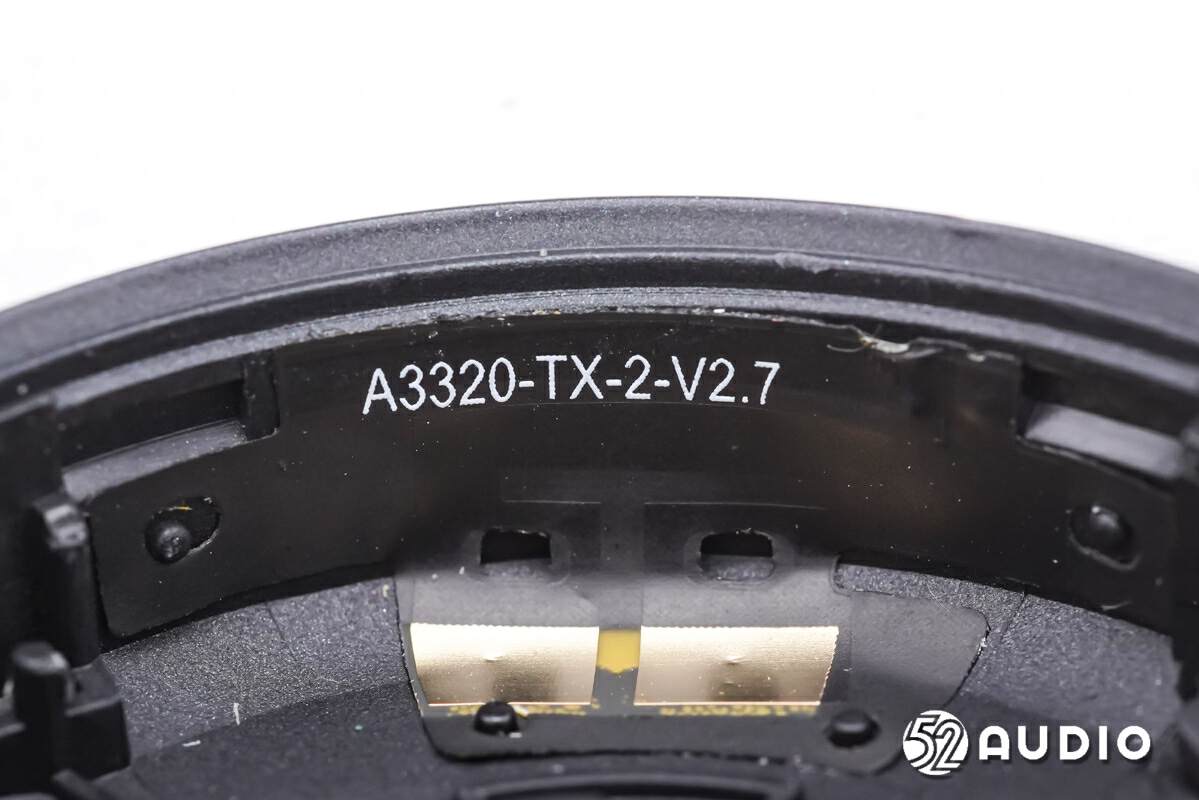

蓝牙天线特写，丝印型号“A3320-TX-1-V2.7”。
卸掉螺丝，打开腔体。

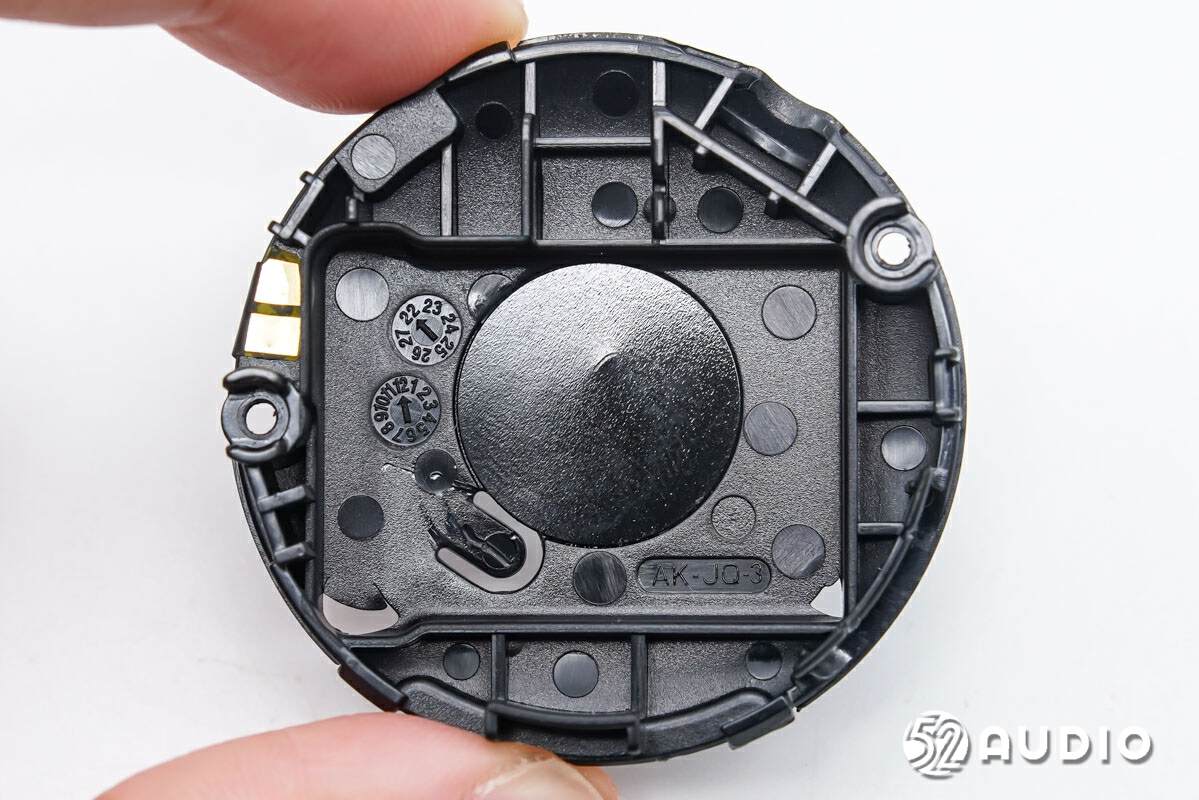

盖板内侧结构一览。
蓝牙天线与主板连接的触点特写。
腔体内部结构一览，上层固定电池，下层契合腔体的圆形主板。

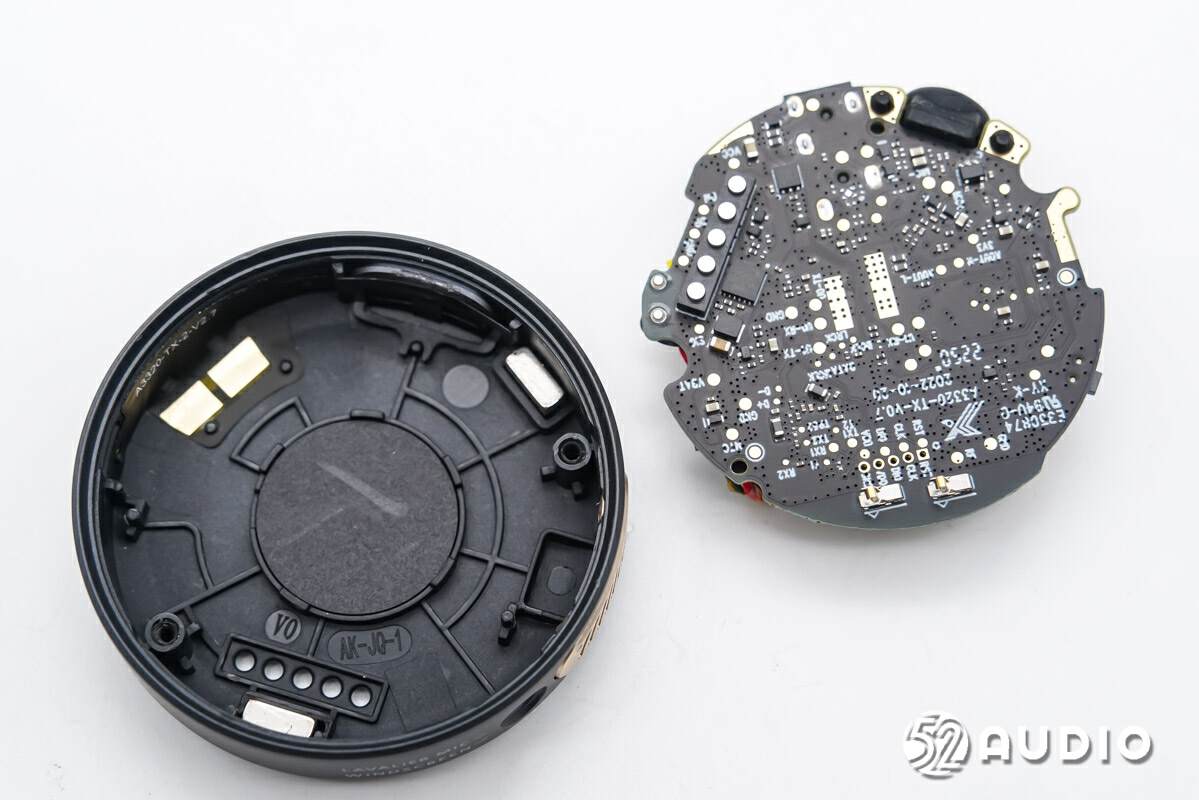

取出主板，腔体内部结构一览。
腔体侧边还贴有一条蓝牙天线，露铜连接到主板。

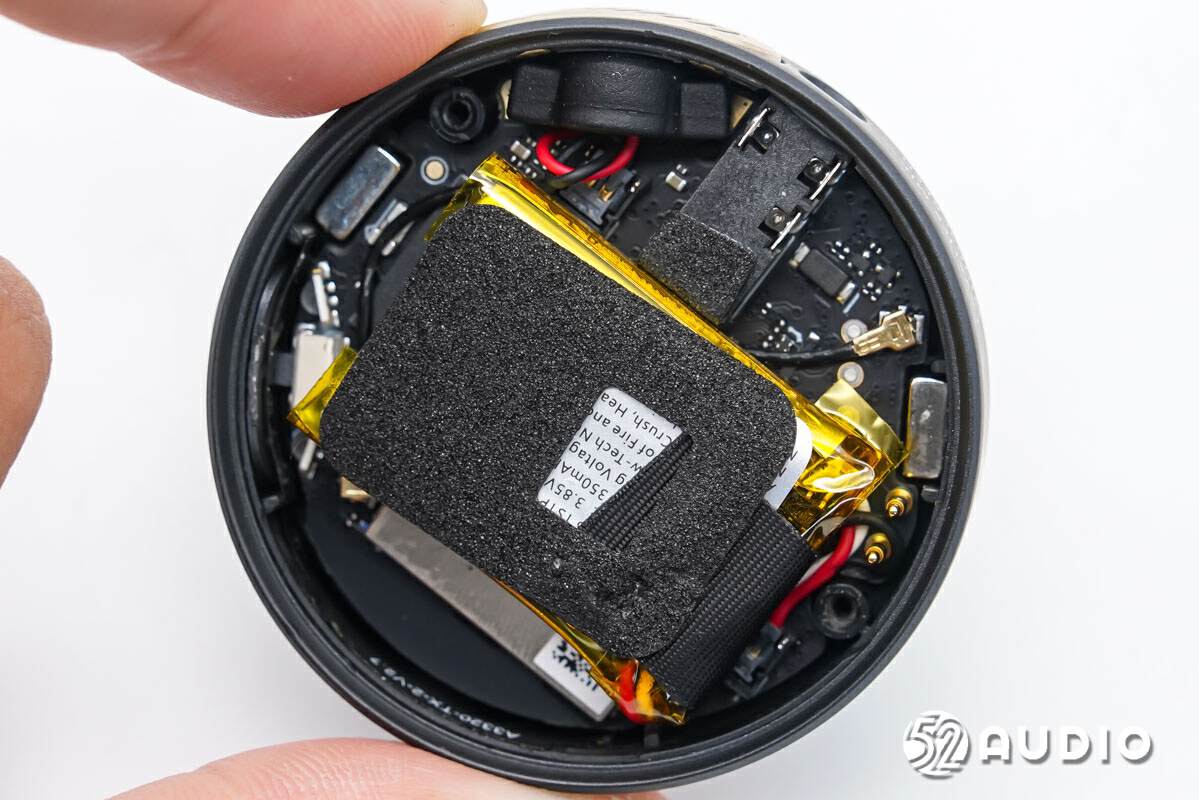

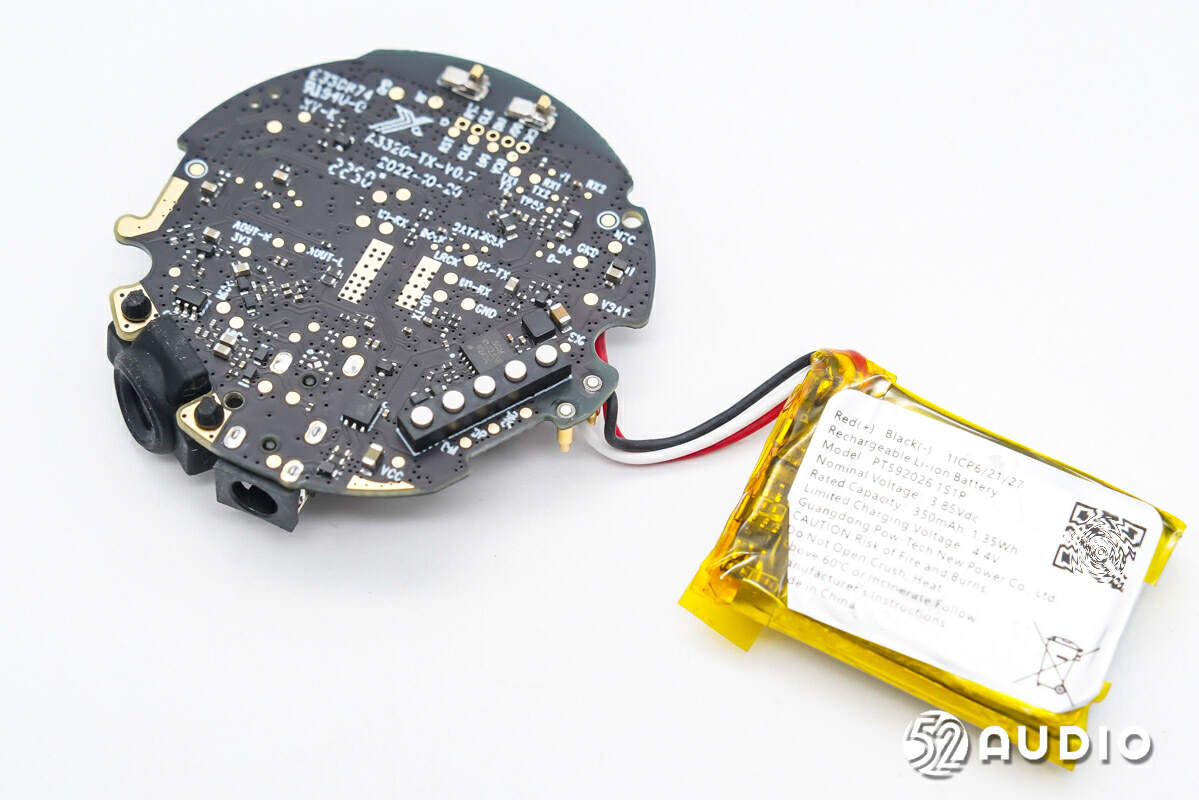

主板一侧结构一览，固定电池单元，电池上贴有海绵垫缓冲。
取掉电池。
发射器内置锂电池与接收器内部采用相同型号。
发射器主板一侧固定有拾音咪头，通过橡胶罩密封。射频模组有屏蔽罩防止干扰。

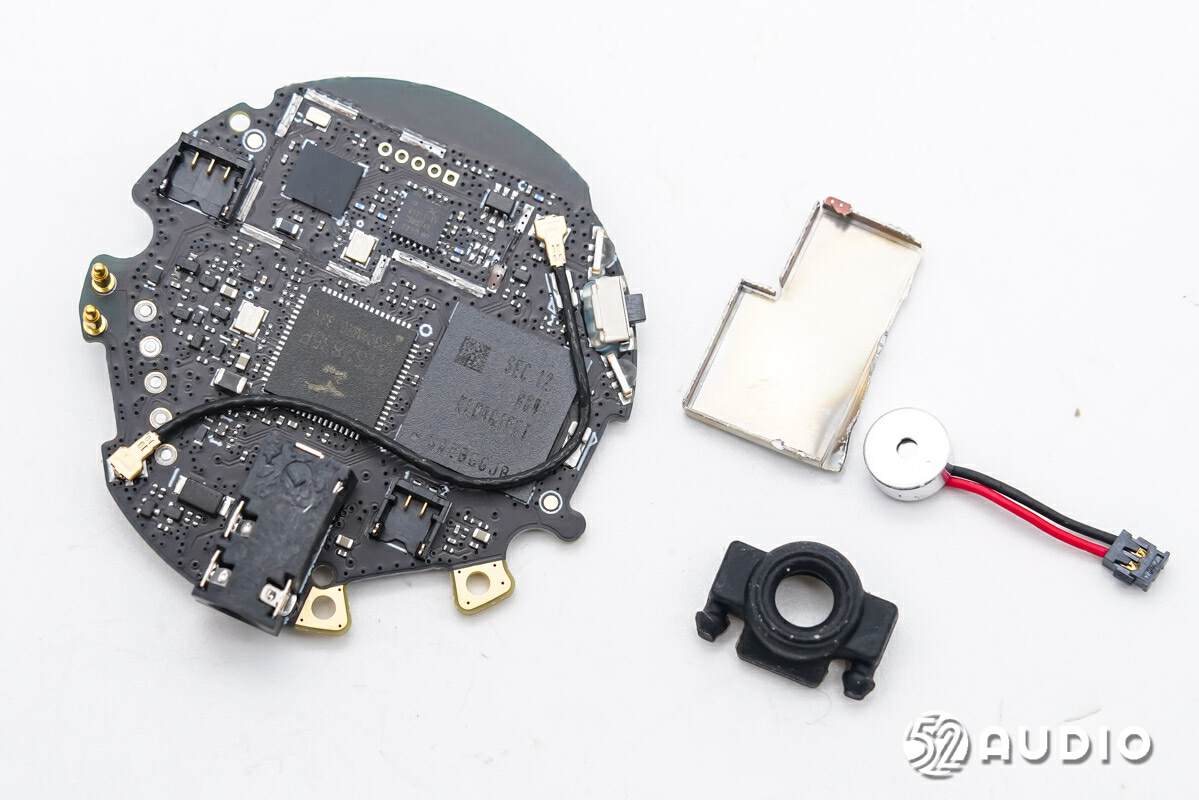

取掉屏蔽罩和拾音咪头。
全向麦克风正面特写。

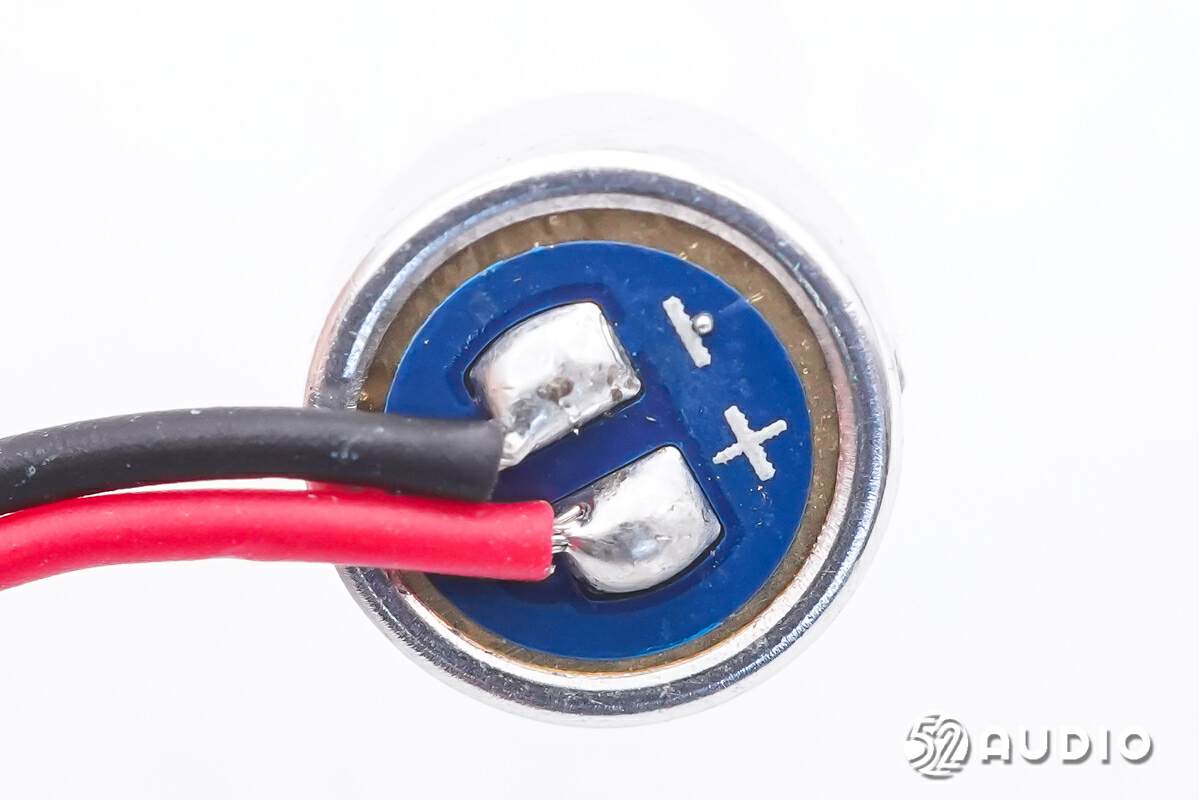

全向麦克风背面特写。

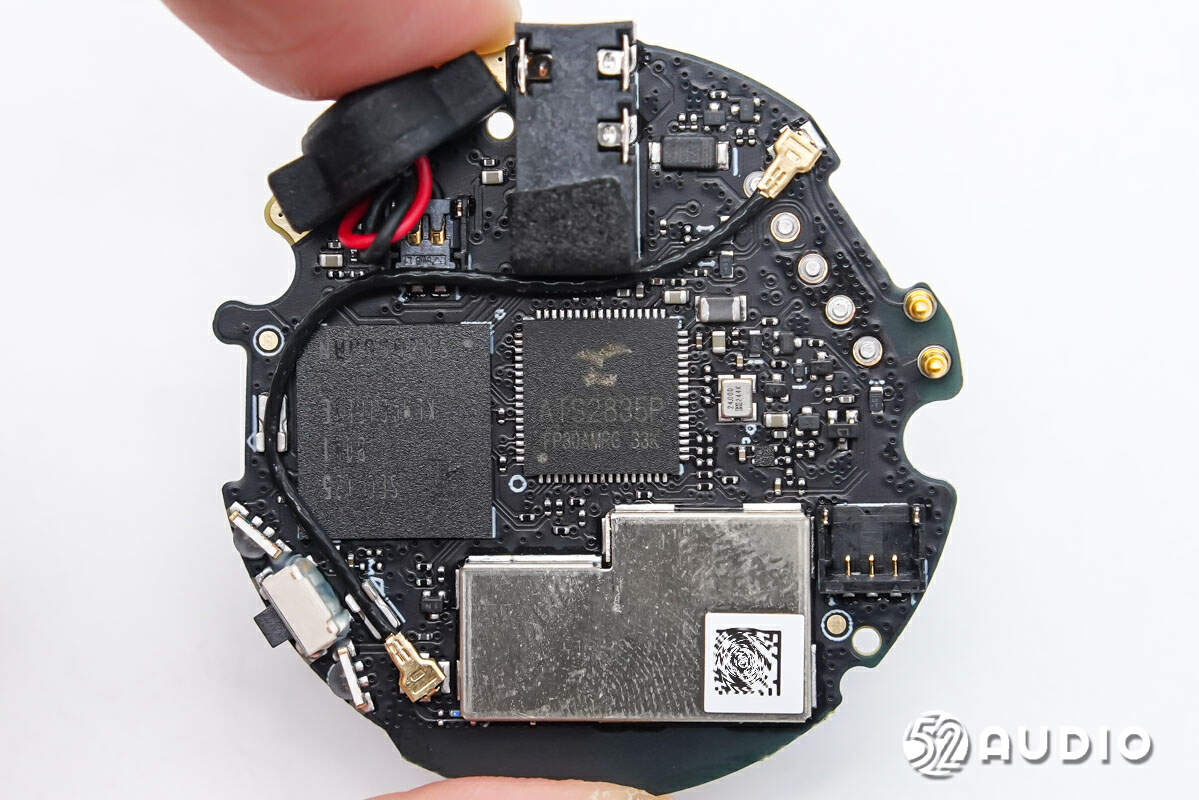

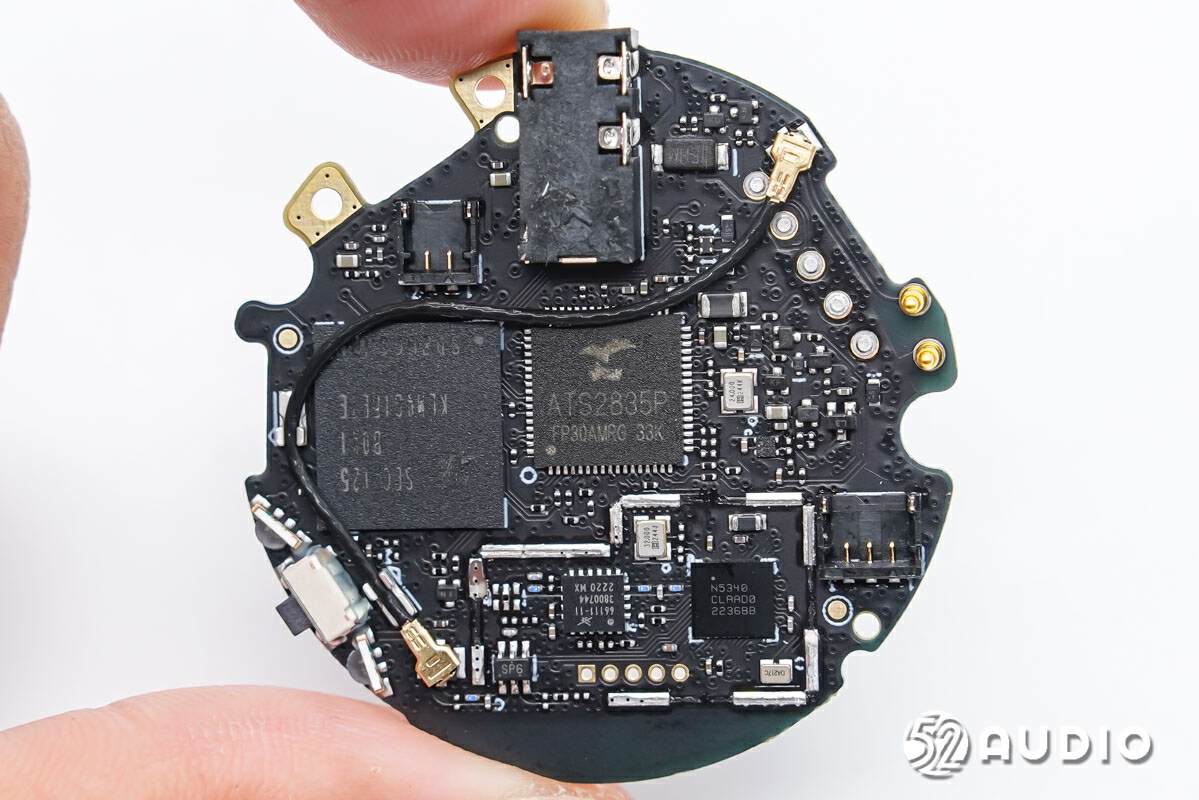

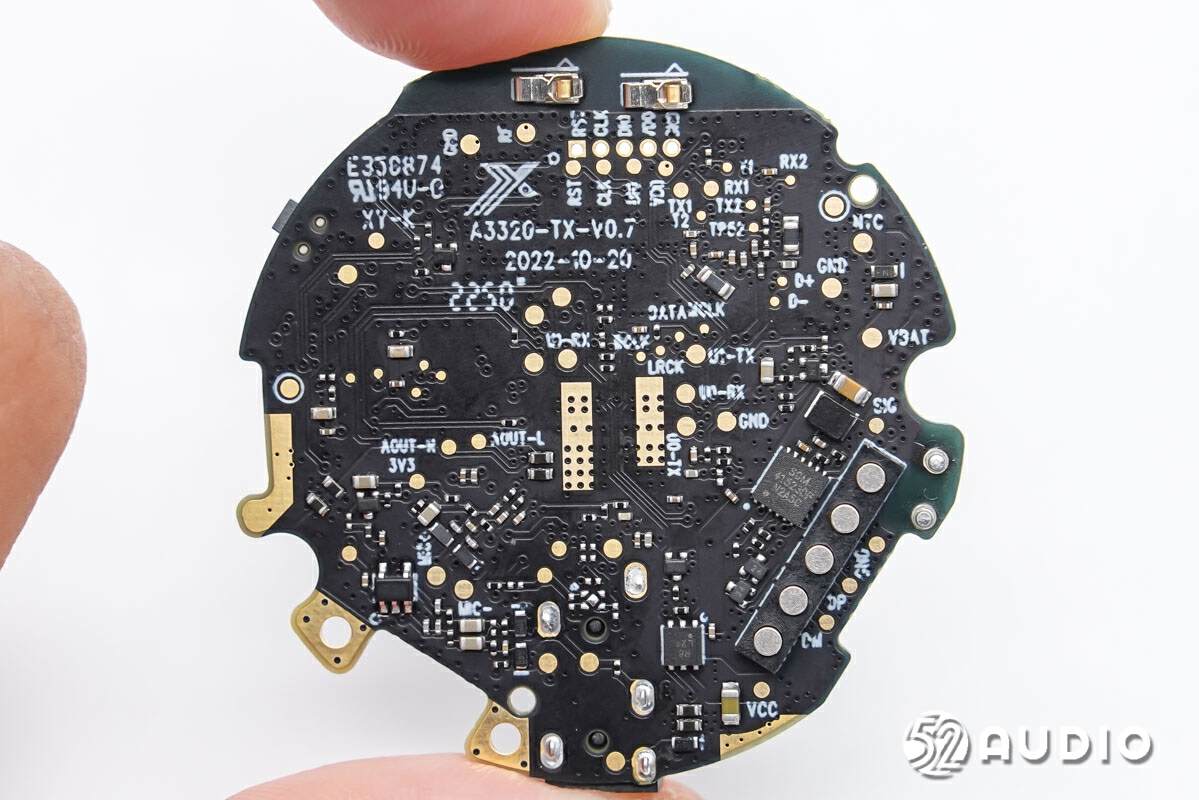

发射器主板一侧电路一览。
主板另外一侧电路一览。

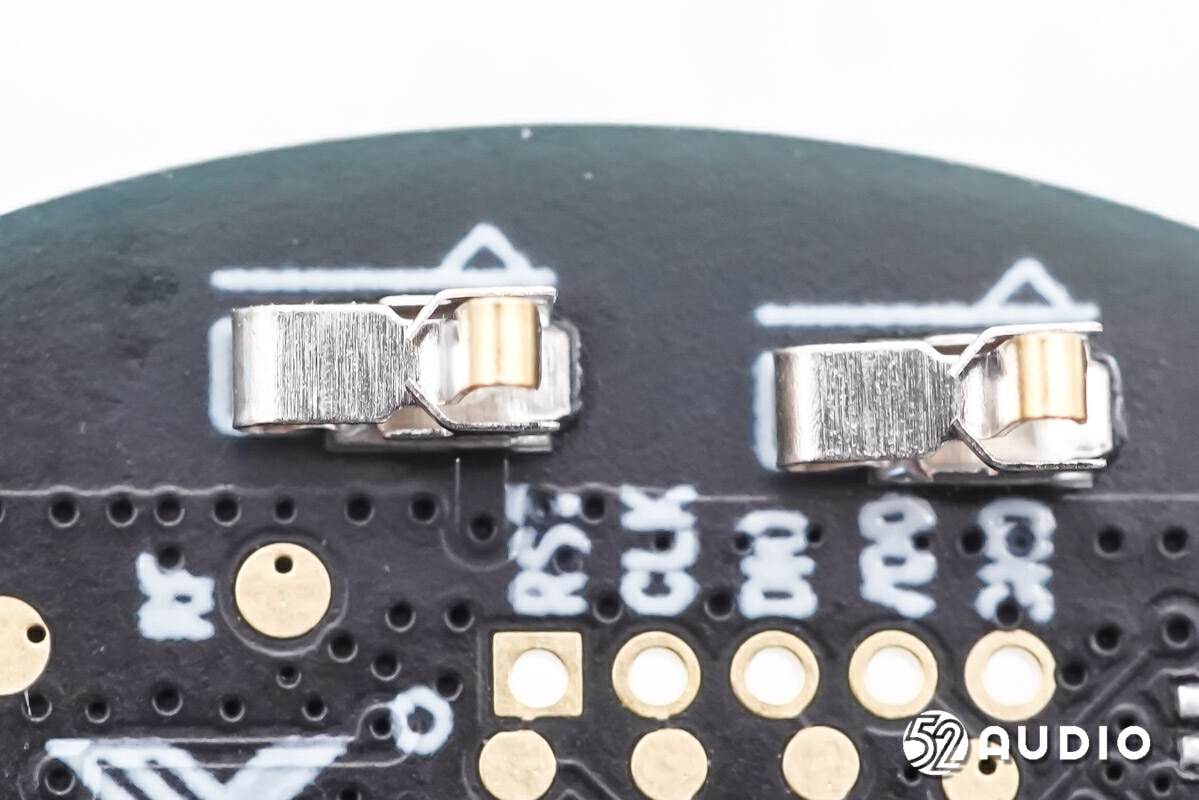

连接蓝牙天线的金属弹片特写。
连接外壳上金属触点为发射器充电的金属连接器。
SGMICRO圣邦微SGM41523D锂电池充电器，与接收器内部采用了相同型号。
丝印R87的IC。

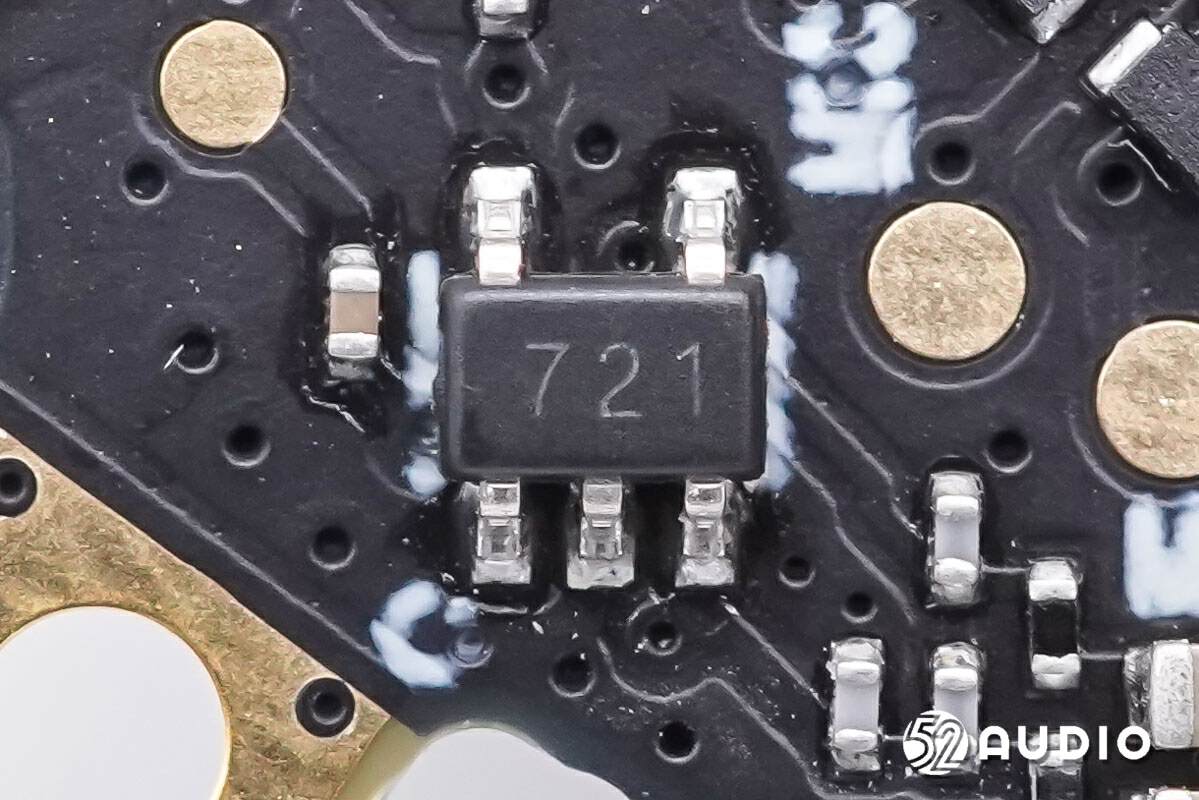

丝印721的单运放。

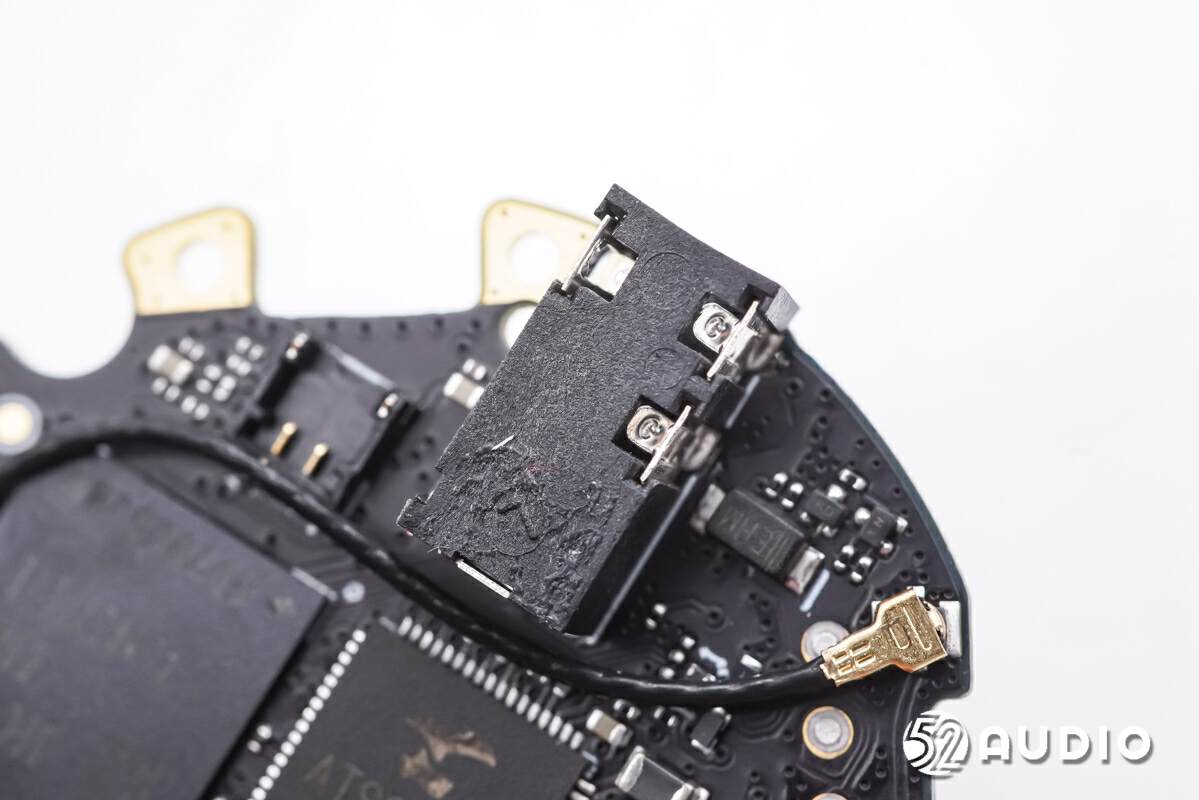

3.5m音频接口母座。
连接蓝牙天线的Pogo Pin连接器。

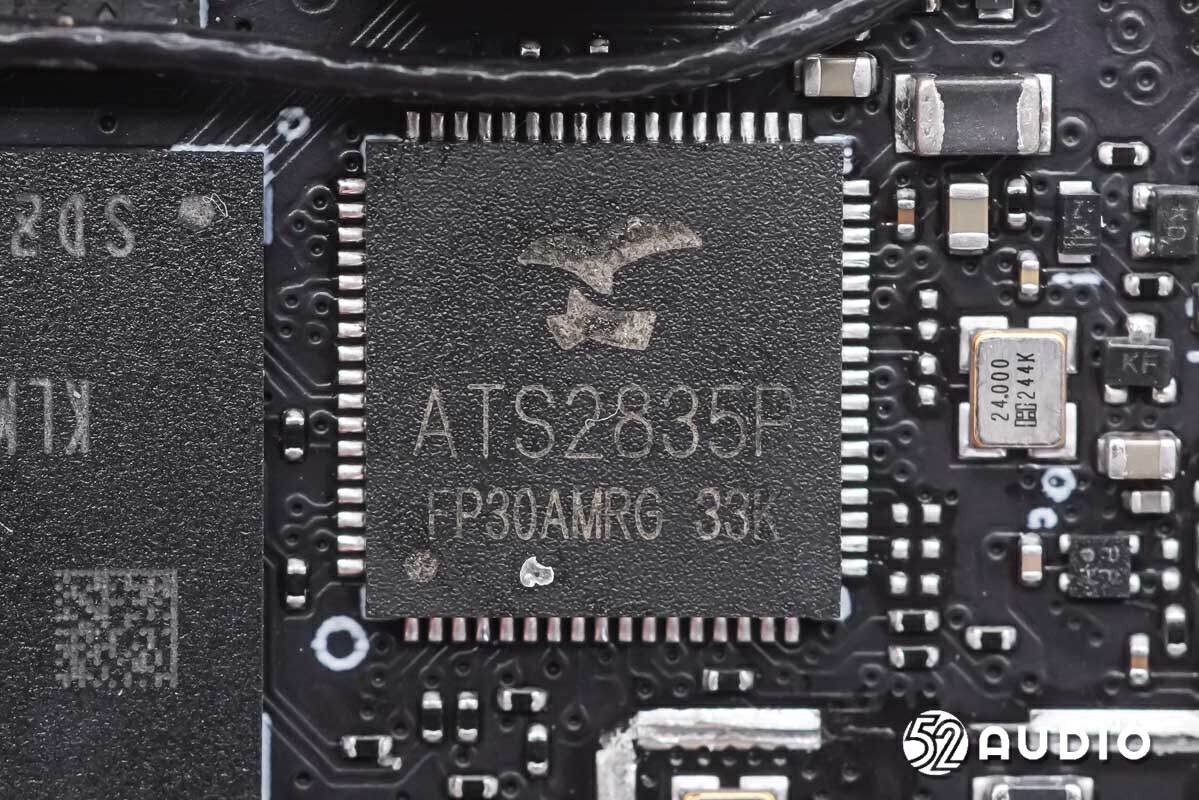

发射器内部同样搭载了炬芯ATS2835P双模蓝牙5.3音频SoC，支持LE Audio，搭配接收器内部的ATS2835P芯片，实现音频信号的采集、处理、传输等关键功能。
24.000MHz的晶振特写，为蓝牙芯片提供时钟。

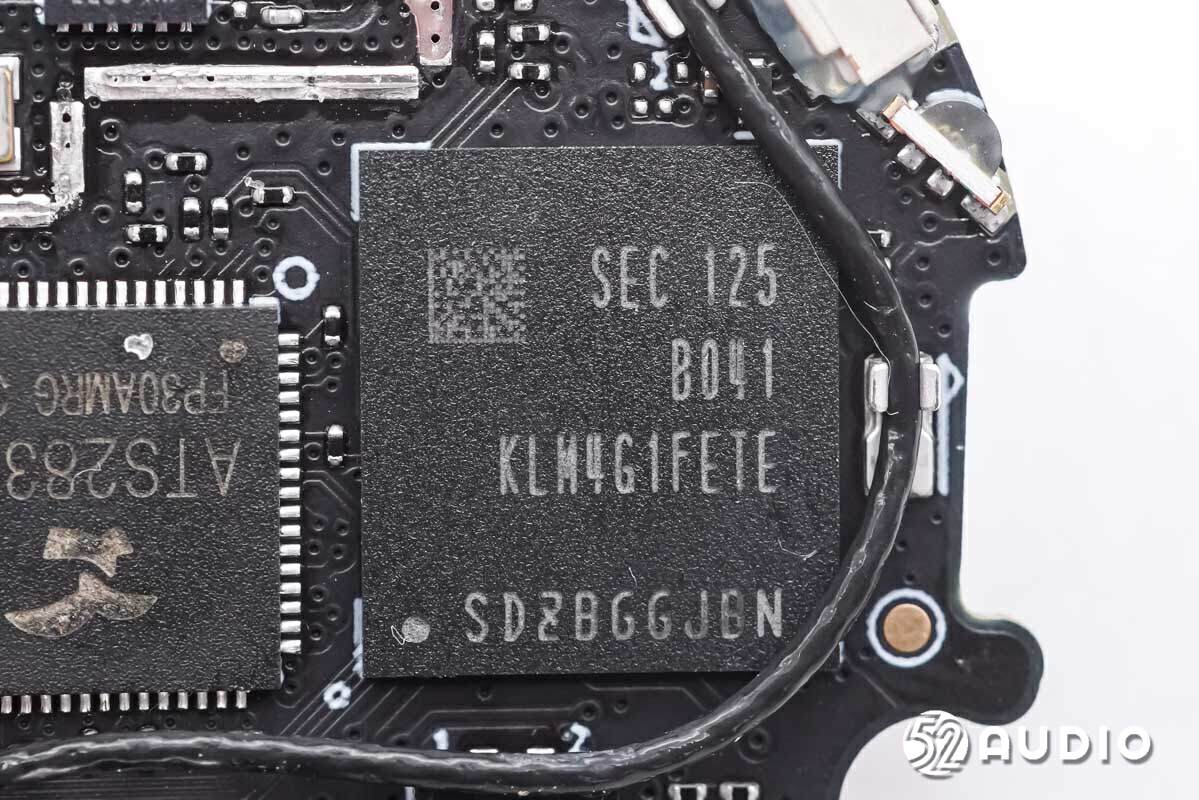

Samsung三星KLM4G1FETE-B041嵌入式eMMC存储器，4GB容量。采用BGA封装形式，EMMC5.1，用于存储录音信息。

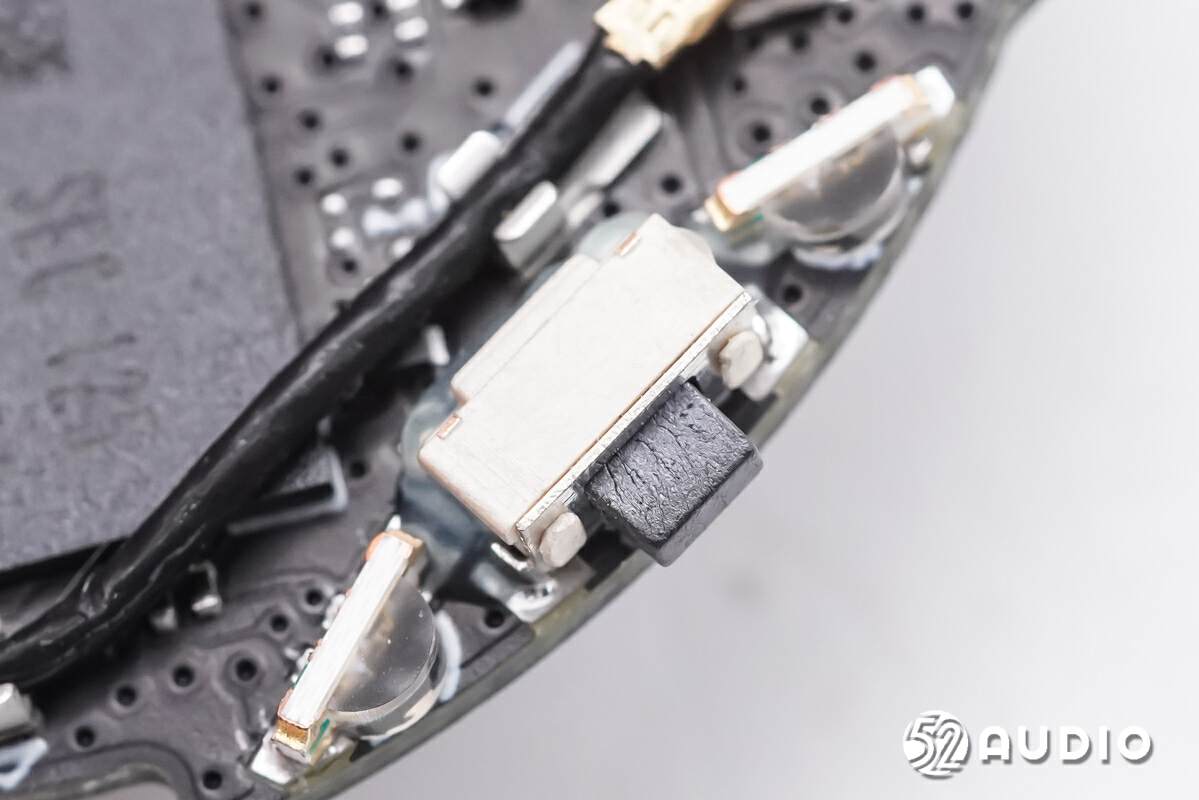

电源开关特写，两边两颗不同颜色的LED指示灯，用于指示工作状态。
Skyworks思佳讯 SKY66111-11高度集成的前端模块（FEM）。

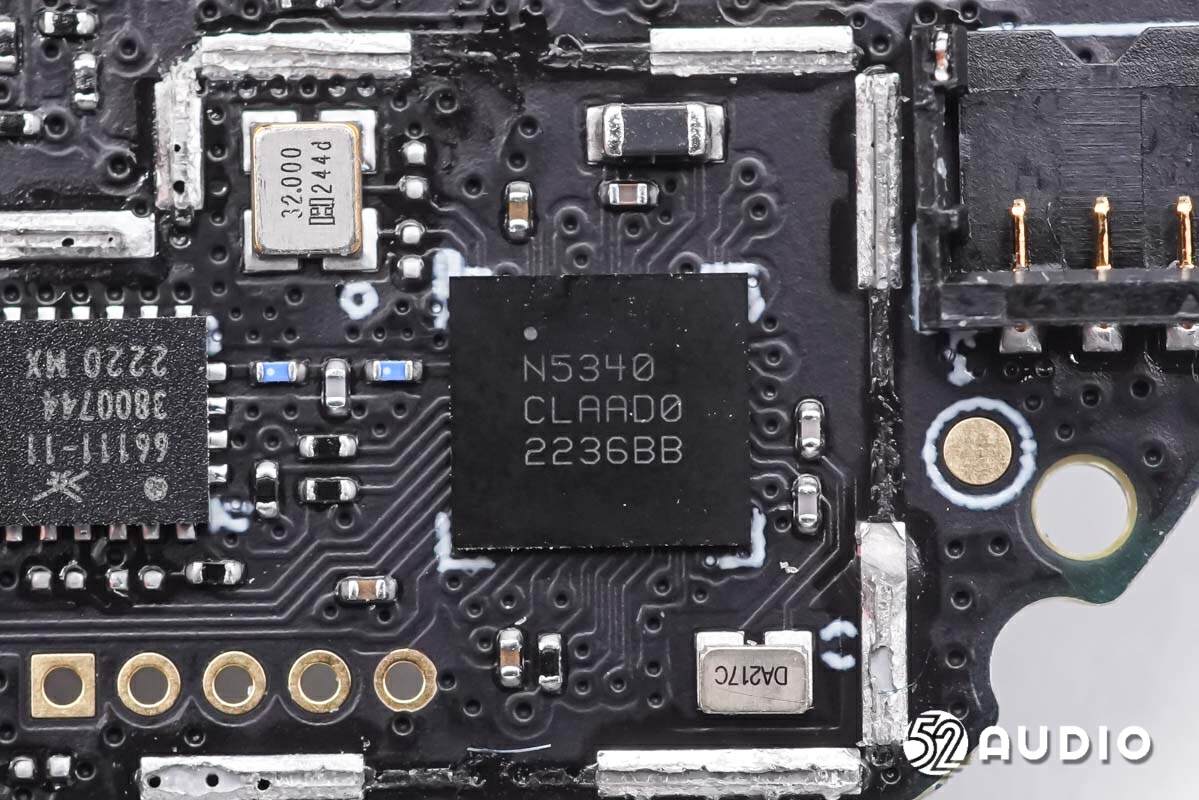

Nordic nRF5340多协议无线SoC。

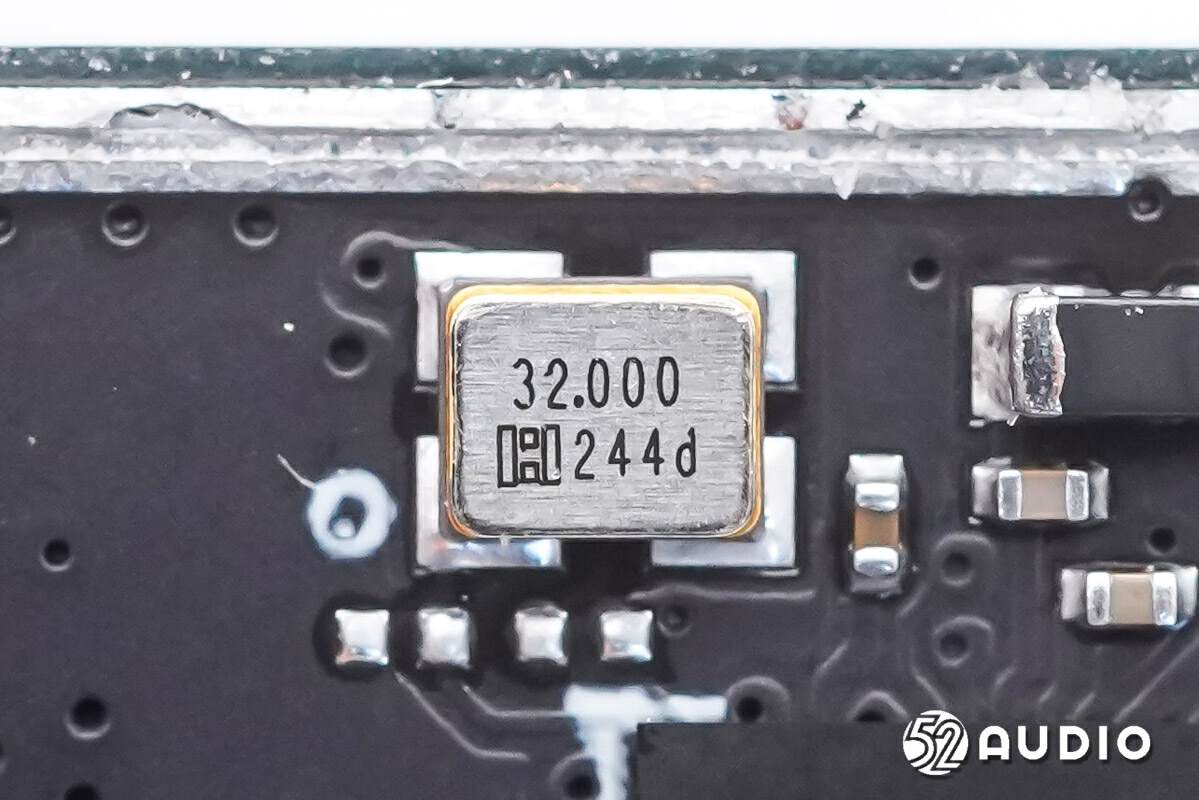

为多协议无线SoC提供时钟的晶振，规格：32.000MHz。

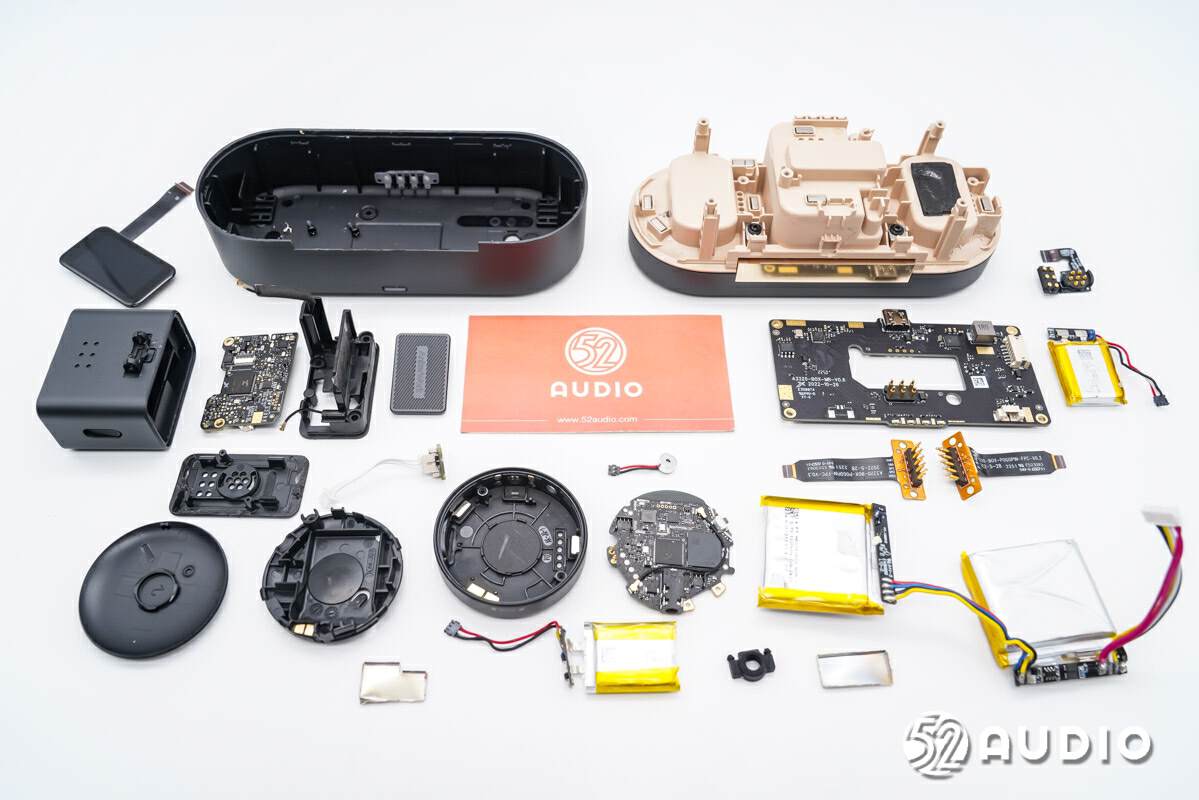

AnkerWork M650无线麦克风拆解全家福。
三、我爱音频网总结
AnkerWork M650无线麦克风在外观设计方面极具特色，四合一收纳盒提升了用户的便携性；方形接收器搭载1.47英寸高清触控屏，便于用户时刻获悉工作状态以及进行设置，还可以便捷外接USB-C、Lightning转接器，满足搭配不同设备的使用需求；两个发射器采用了圆形设计，磁吸领夹，机身质感优越，机盖可拆卸更换，佩戴使用犹如配饰。
内部结构配置方面，充电盒内置双电池，总容量2560mAh，来自力科新能源。主板上搭载了Injoinic英集芯IP5330多功能电源管理SoC，集成升压转换器、锂电池充电管理、电池电量指示，为充电盒提供完整的电源解决方案；还采用了Belling贝岭BL24C02F存储器，Terminus汤铭FE1.1S USB 2.0高速4端口集线器等。
麦克风无线方案采用了Actions炬芯ATS2835P蓝牙音频SoC，支持蓝牙5.3协议，LE Audio和LC3+编解码，带来高品质音质的超低延时无线传输；内置高性能DSP，支持后端音效处理和AI降噪算法，进一步提升音质效果。配备Nordic nRF5340多协议无线SoC，用于保障大码率音频的高清传输。并搭载了Skyworks思佳讯SKY66111-11高度集成的前端模块（FEM），用于扩展无线连接范围。
其他方面，接收器和发射器均内置力科新能源350mAh锂电池，采用SGMICRO圣邦微SGM41523D锂电池充电器为其充电。接收器内部还搭载了SGMICRO圣邦微SGM4917立体声耳机放大器，CHIPSEMI基合CHSC6413自容触控芯片，AnalogTek芯景AT8563低功耗CMOS实时时钟/日历芯片，以及GigaDevice兆易创新GD25Q128E（128M位）串行闪存等；发射器内置全向麦克风拾音，采用Samsung三星KLM4G1FETE-B041嵌入式eMMC存储器存储录音信息。
