Weinview 触摸屏与西门子V20系列变频器MODBUS通讯
此范例将向大家介绍如何应用 Weinview HMI 的 Modbus RTU 协议对西门子V2 变频器进行通讯控制。使大家更加熟练的掌握和灵活的应用 Weinview HMI 的 Modbus RTU 通讯协议功能。
一、通讯连接：
·进行通信用接线时，请将主回路接线与其它的动力线和电力线分开。
·通信用接线使用屏蔽线，将屏蔽线包覆连接于变频器的接地端子，对另外一端不进行连接而进行末端处理。有防止干扰引发误动作的效果。
二、西门子V20系列变频器通讯参数设置
首先对变频器恢复出厂设置：设置P0010=30，P0970=1或21

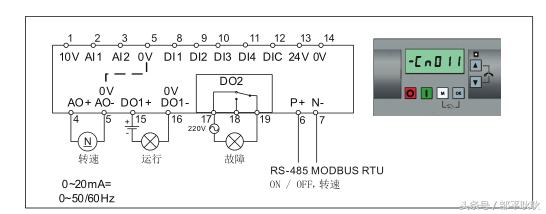

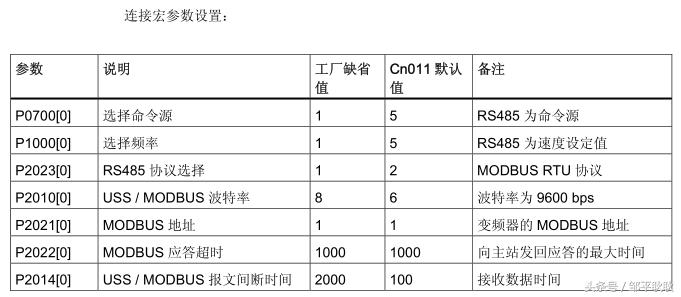

选择设置连接宏为： 连接宏 Cn011 - MODBUS RTU 控制
选择设定好连接宏为CN011后，设置P0003=3(专家级)，修改P2014=0，变频器断电重启
三、触摸屏软件通讯参数设置

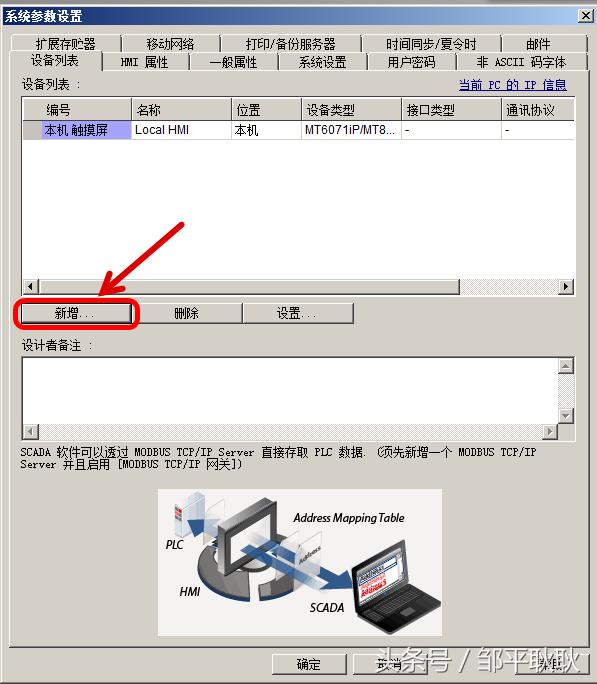

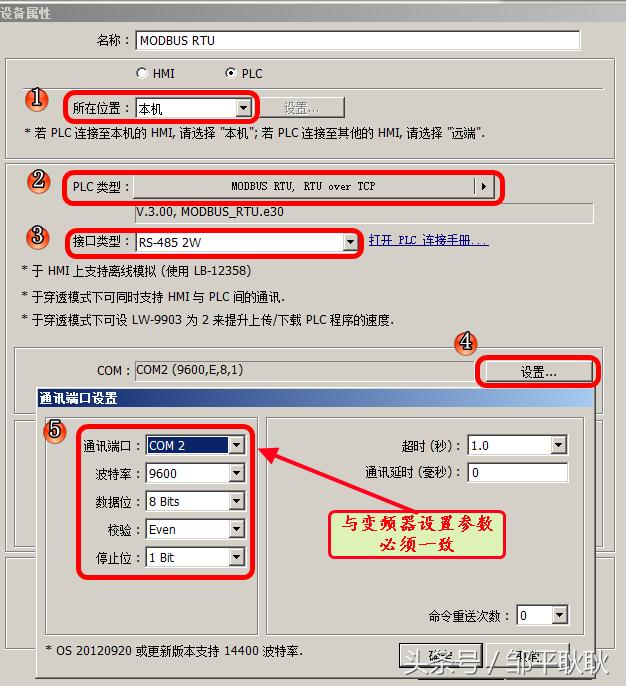

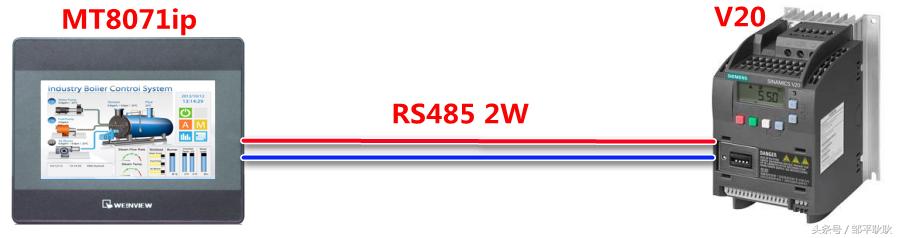

所在位置：本机，PLC类型：MODBUS RTU,RTU over TCP,接口类型：RS-485 2W
四、西门子V20变频器地址寄存器
根据《西门子V20变频器操作使用手册》，常用寄存器地址，如下表
控制数据
● HSW (Haupsollwert): 速度设定值
● HIW (Hauptistwert): 速度实际值
● STW (Steuerwort): 控制字
● ZSW (Zustandswort): 状态字

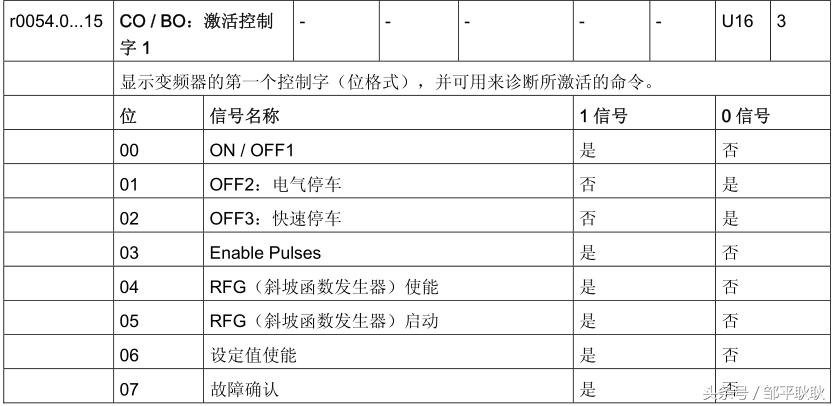

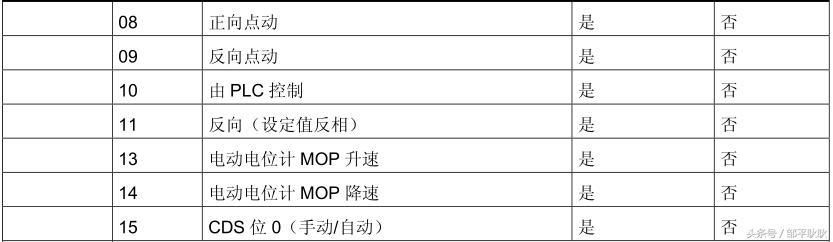

STW 控制字16 位各位含义参看 R0054 参数

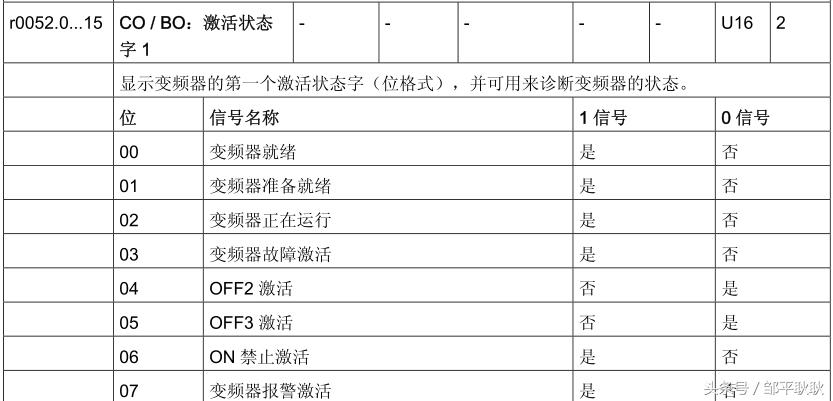

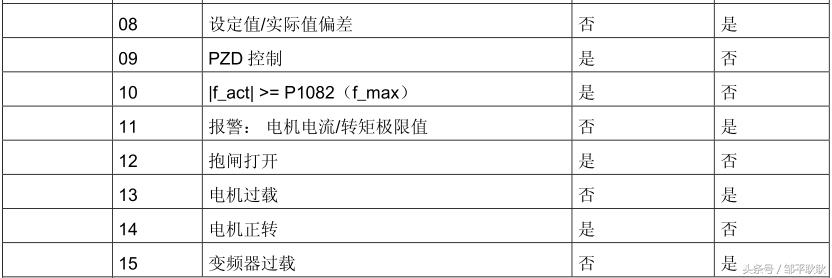

ZSW状态字16 位各位含义参看R0052 参数
常用控制字：
047E：停止/运行准备
047F：正转启动
0C7F：反转启动
057E：正向点动
067E：反向点动
五、Weinview 触摸屏Modbus 地址功能码说明：

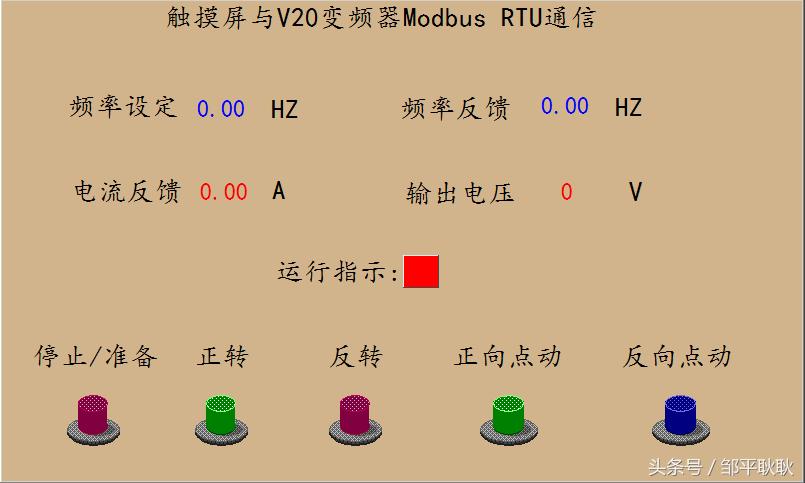

六、触摸屏组态

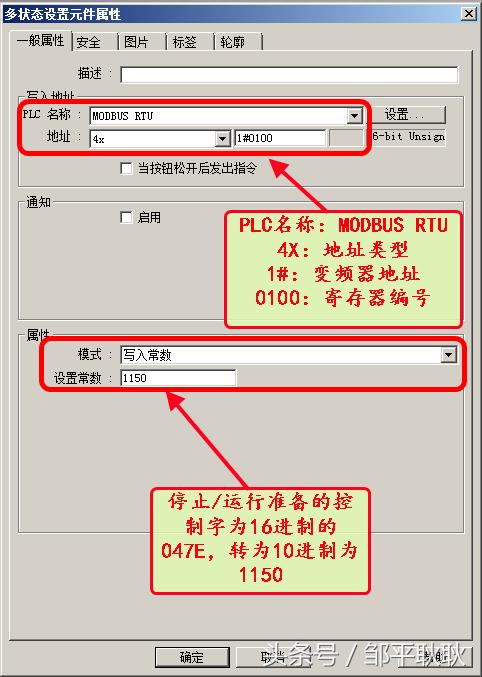

1、 停止/准备按钮的组态（选择一个多状态设置原件）

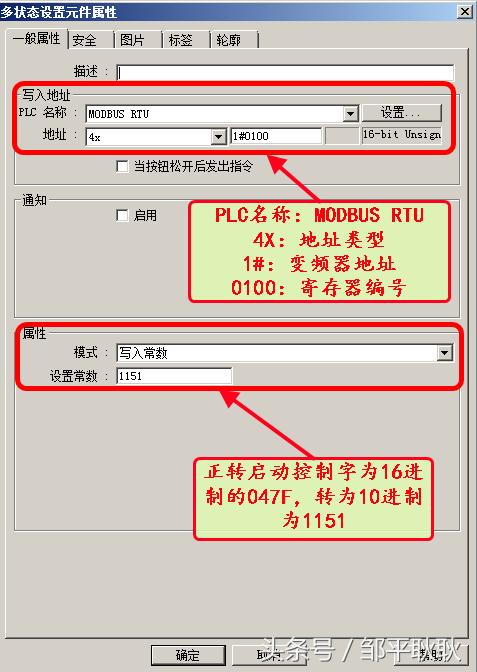

2、 正转按钮的组态（选择一个多状态设置原件）

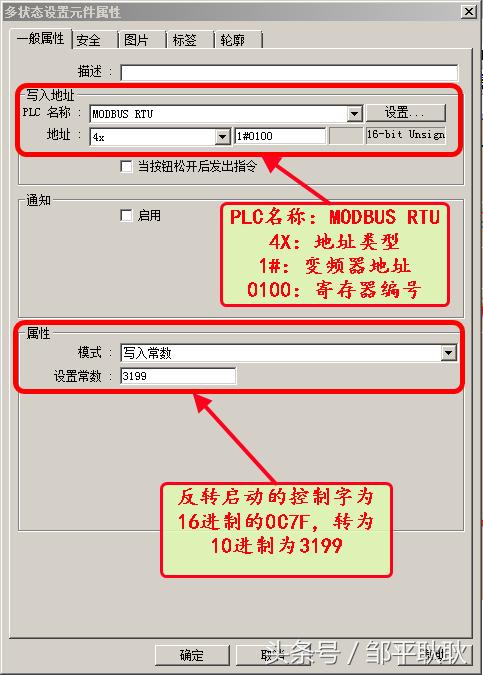

3、 反转按钮的组态（选择一个多状态设置原件）

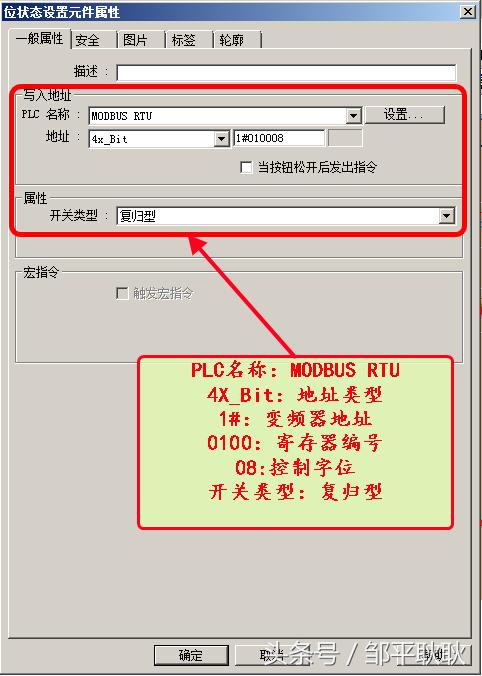

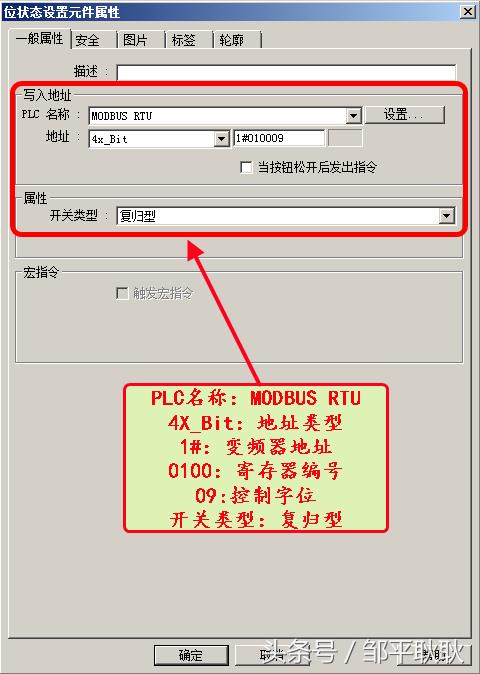

4、 正向点动的组态（选择一个位状态设置原件）
5、 反向点动的组态（选择一个位状态设置原件）

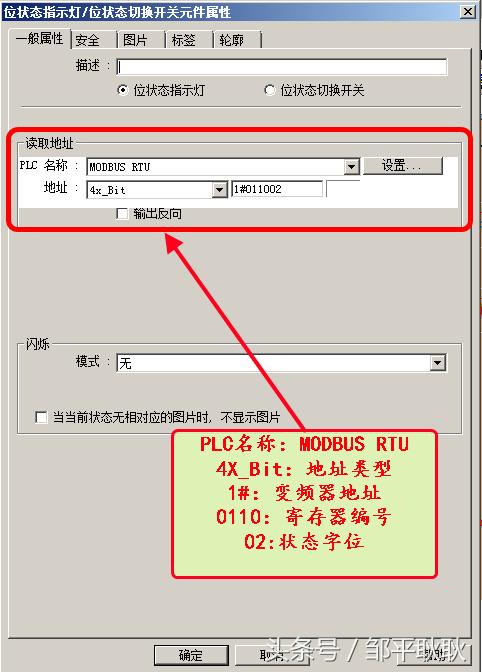

6、 运行指示的组态（选择一个位状态指示灯原件）

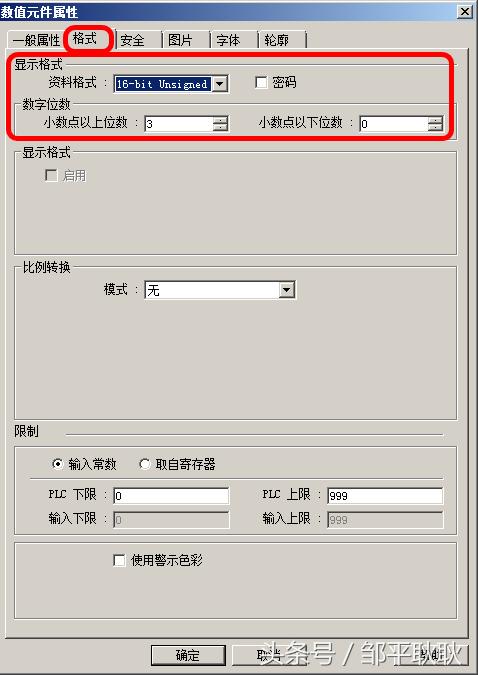

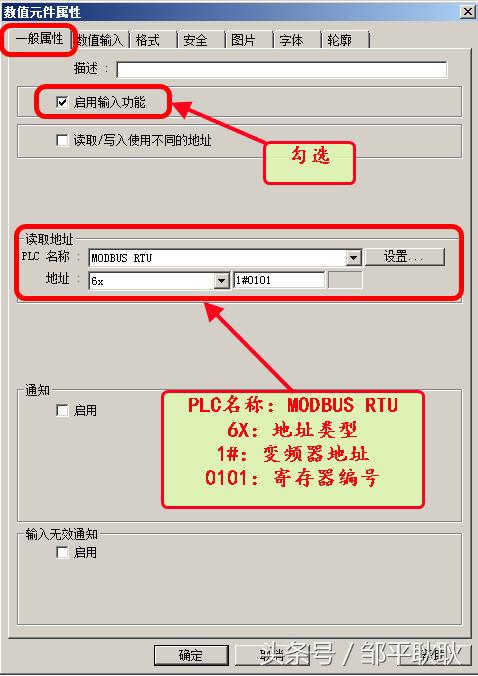

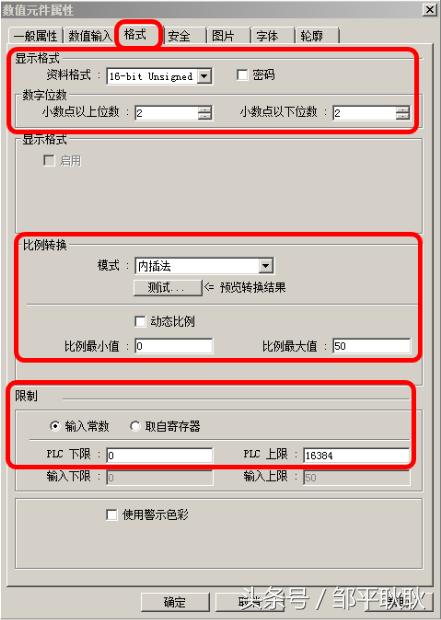

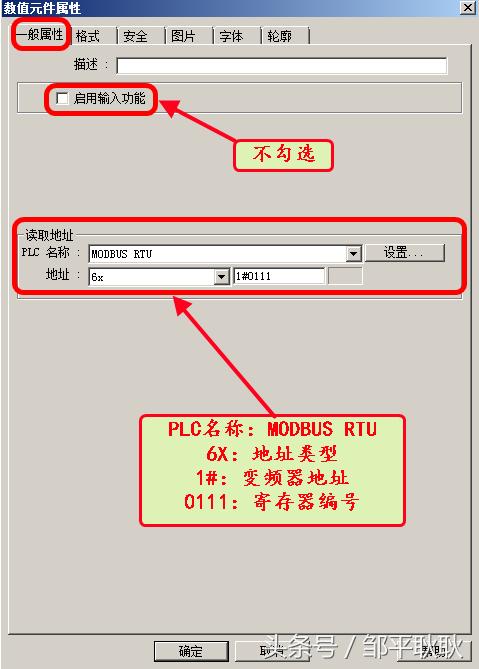

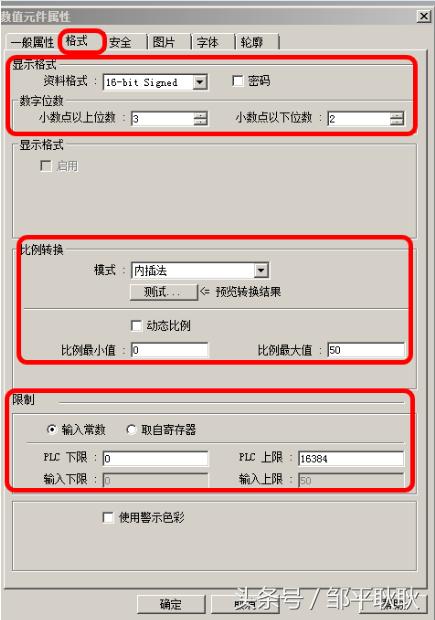

7、 频率设定的组态（选择一个数值原件）

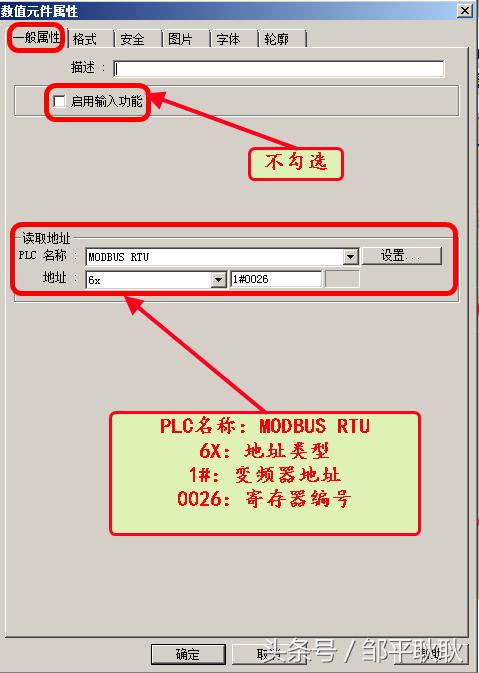

8、 频率反馈的组态（选择一个数值原件）

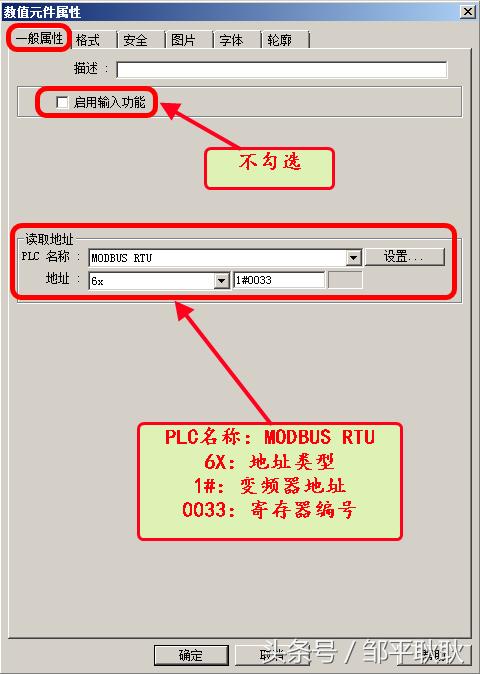

9、 电流反馈的组态（选择一个数值原件）

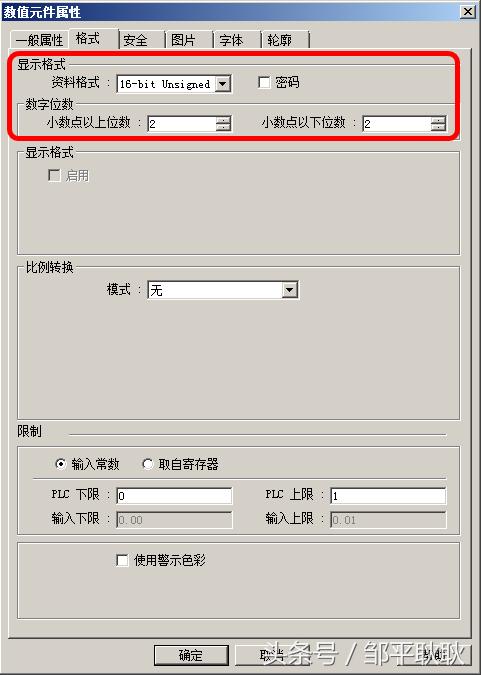

10、 输出电压的组态（选择一个数值原件）

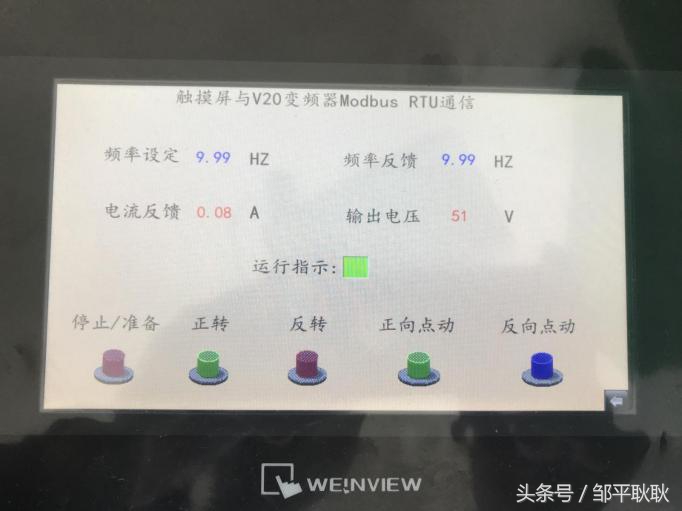

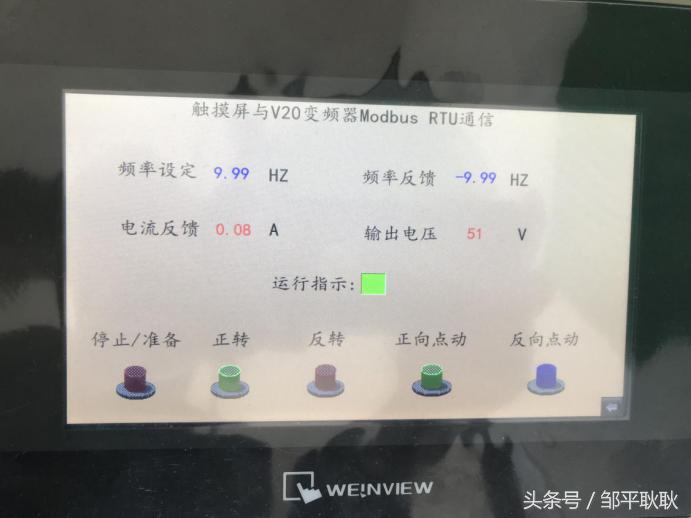

正转运行
反转运行
