一 概述：
IN2135-CT系列数字计时计数器，具有高度的可靠性、稳定性以及抗干扰能力，以及外型美观，工艺精良，性能优异，使用方便等特点，与光电开关、接近开关等传感器配套使用，可广泛用于电线电缆、金属制品加工、冶金轧制、电讯、纺织、印染、造纸、印刷、石油化工等工业现场。
二主要技术参数
|
参数项目 |
计数器 |
计时器 |
||
|
显示位数 |
4位LED 数码管（0.43’） |
|||
|
测量精度 |
0.1%±1digit |
|||
|
测量范围 |
0-9999（溢出自动回零） |
模式1：0-9999S 模式2：0-99M59S 等 （参考下图） |
||
|
输入信号 VL≤0.7V VH≥4.3V |
信号类型 |
干触点、PNP、NPN、脉冲 |
||
|
复位清零信号 |
高电平复位，高电平持续时间≥100mS |
|||
|
计时控制信号 |
高电平启动计时功能，低电平关闭计时功能 |
|||
|
输入电阻 |
计数信号输入电阻：100KΩ |
|||
|
电源 |
5V＋5% <60mA |
|||
|
使用环境 |
环境温度0-50℃ 无凝露 相对湿度 25－85% |
|||
|
尺寸 |
外形尺寸 63 mm X31 mm X35 mm（长X宽X高） 开口尺寸58 mm X26 mm |
|||
三 接线端子图： 功能选择：（通过短路器位置的改变选择工作模式）
1脚IN：计数信号输入端/计时控制信号端
2脚RST：计时/计数复位清零端
3脚NC：空脚
4脚GND电源地
5脚+5V：电源正

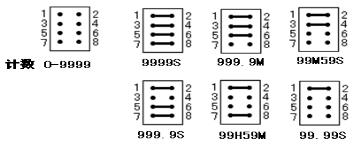

功能选择：（通过短路器位置的改变选择工作模式）
1脚计时/计数信号端（IN），计时模式时，接高电平开始计时，不接则停止。计数模式时，当检测到脉冲的上升沿时计一次数。
2脚计时/计数复位清零端（RST），接高电平约100ms即可清零复位。
四注意事项：
1、 应在本仪表正常使用环境中使用。
2、 按照实际使用要求正确选择工作模式。
3、 输入信号应满足阻抗匹配的要求，对内阻较大的信号宜进行阻抗变换。
4、 在重新切换选择计数/计时功能时应对本仪表断电复位，否则本仪表将保持原来的工作模式。
