机械密封原理

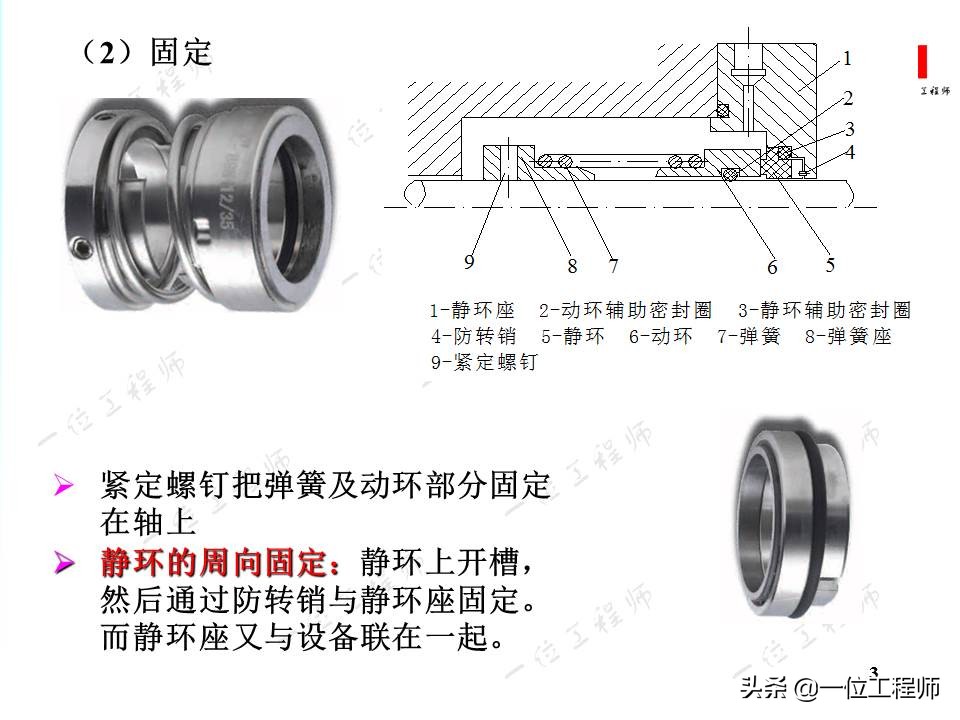

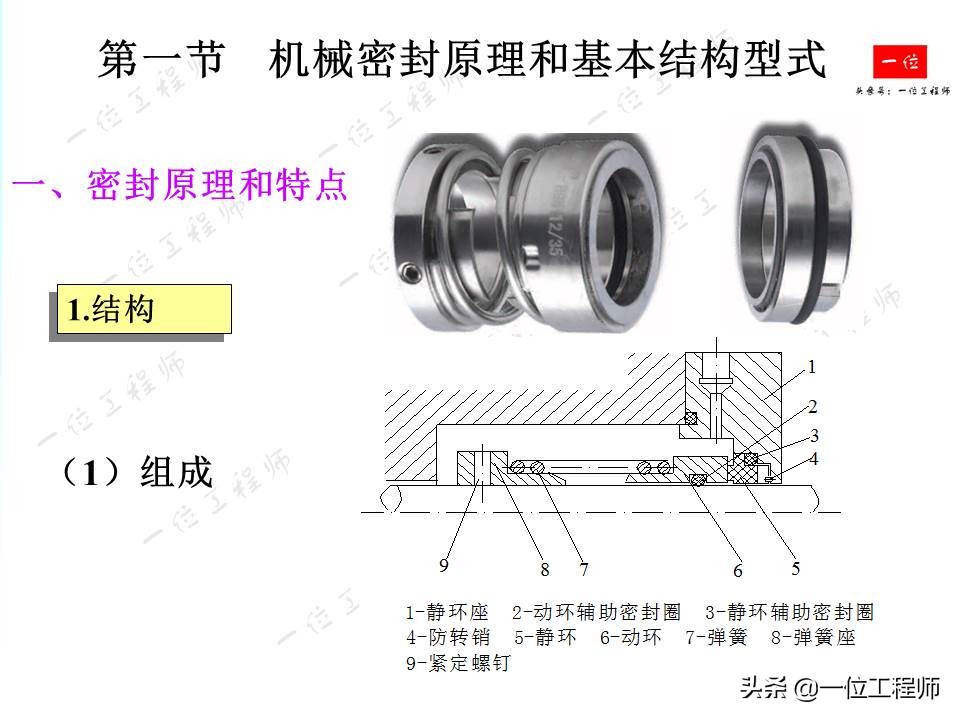

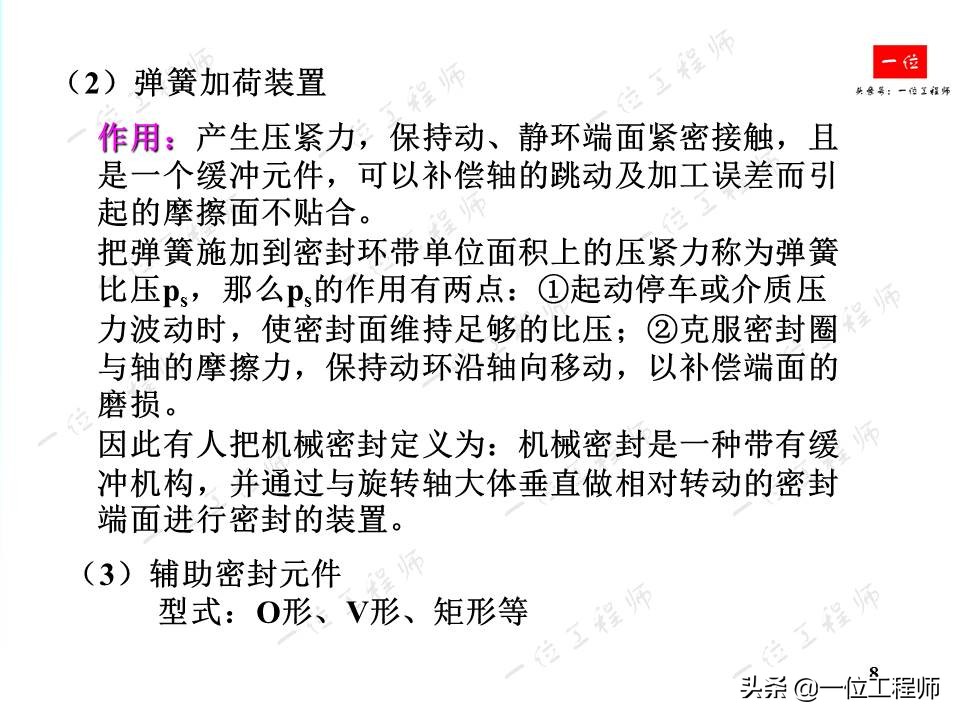

机械密封主要是将较易泄漏的轴向密封改为不易泄漏的端面密封。当轴转动时，带动了弹簧座、弹簧压板、动环等零件一起转动，由于弹簧力的作用使动环紧紧压在静环上。轴旋转时，动环与轴一起旋转，而静环则固定在座架上静止不动，这样动环与静环相接触的环形密封面阻止了介质的泄漏。

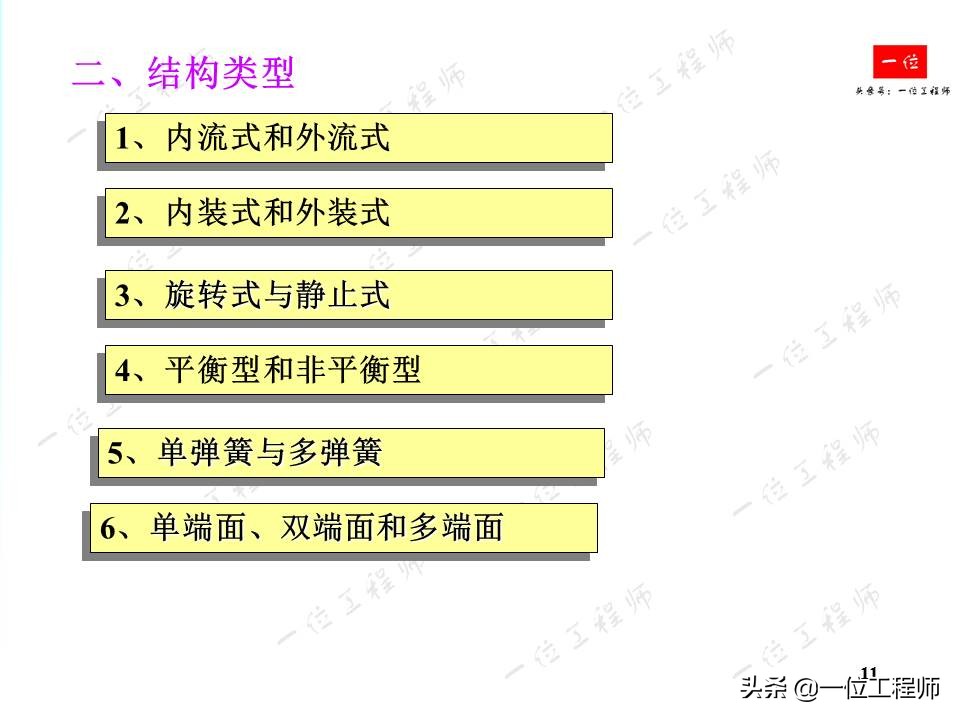

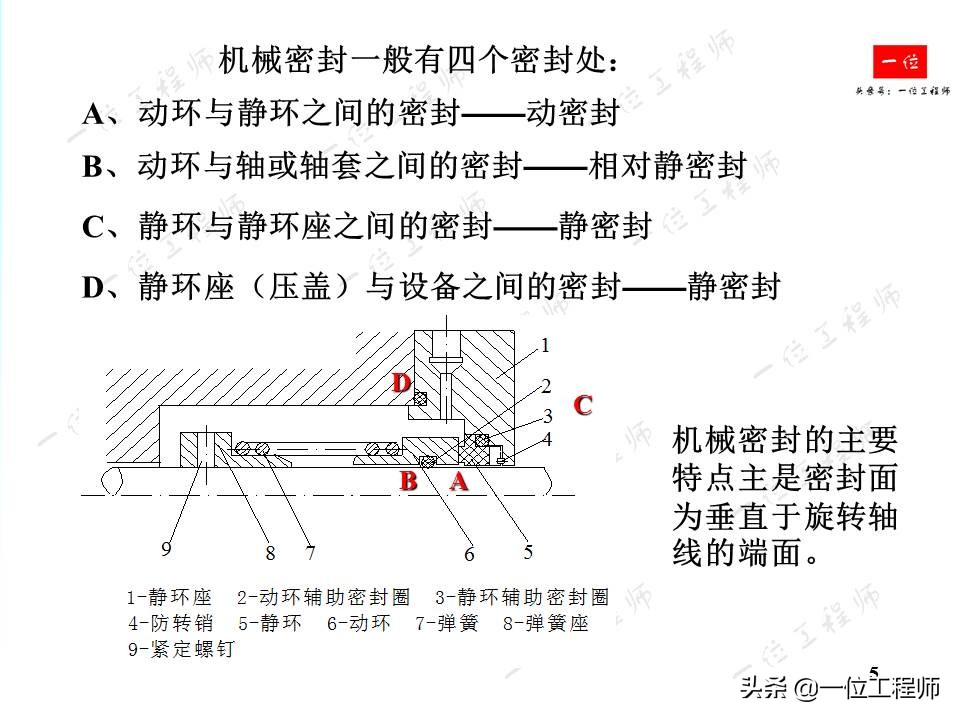

机械密封结构形式

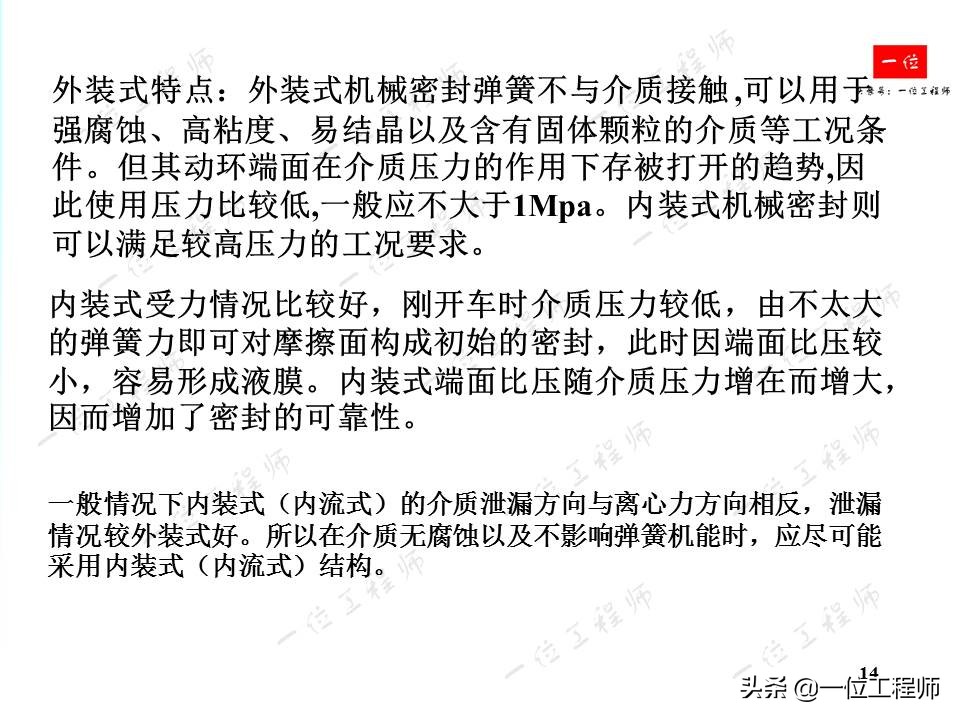

外装式特点：外装式机械密封弹簧不与介质接触 ,可以用于强腐蚀、高粘度、易结晶以及含有固体颗粒的介质等工况条件。但其动环端面在介质压力的作用下存被打开的趋势,因此使用压力比较低,一般应不大于1Mpa。内装式机械密封则可以满足较高压力的工况要求。

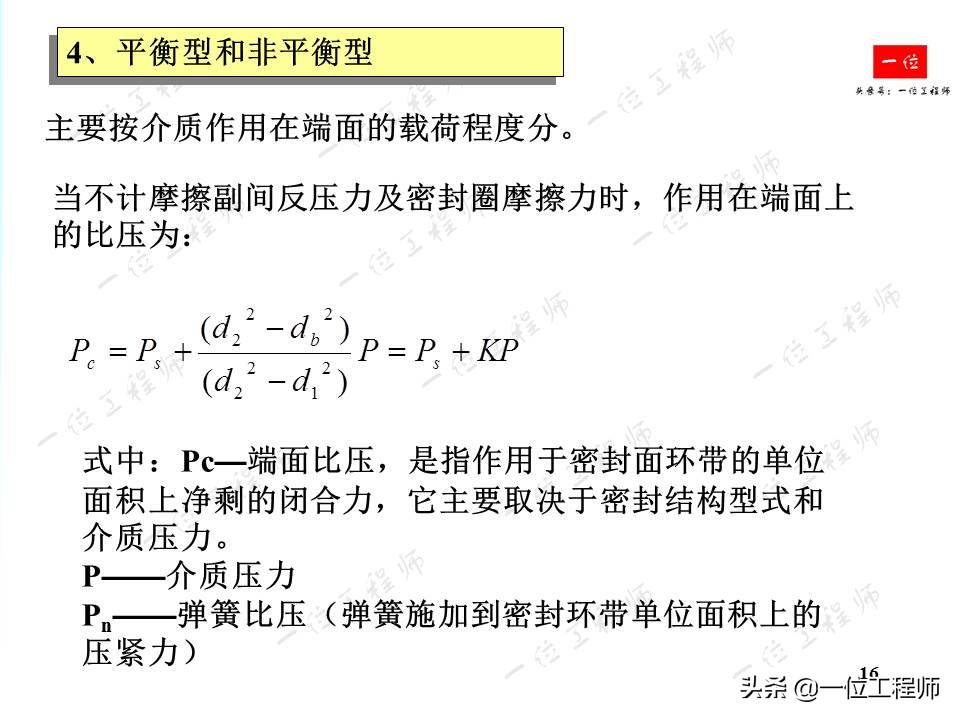

内装式受力情况比较好，刚开车时介质压力较低，由不太大的弹簧力即可对摩擦面构成初始的密封，此时因端面比压较小，容易形成液膜。内装式端面比压随介质压力增在而增大，因而增加了密封的可靠性。

密封圈

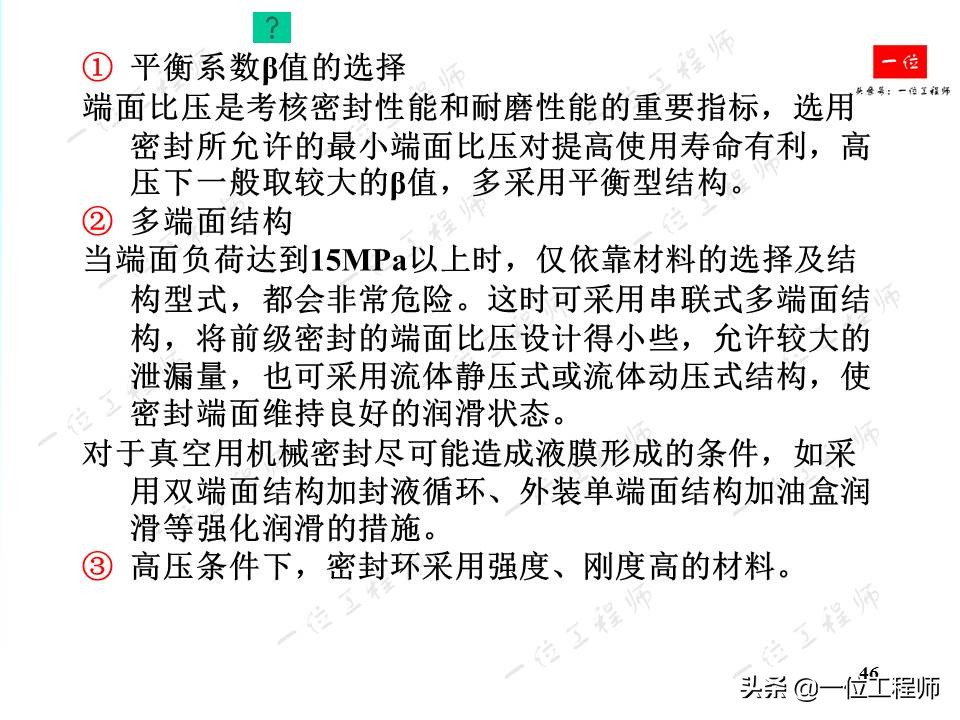

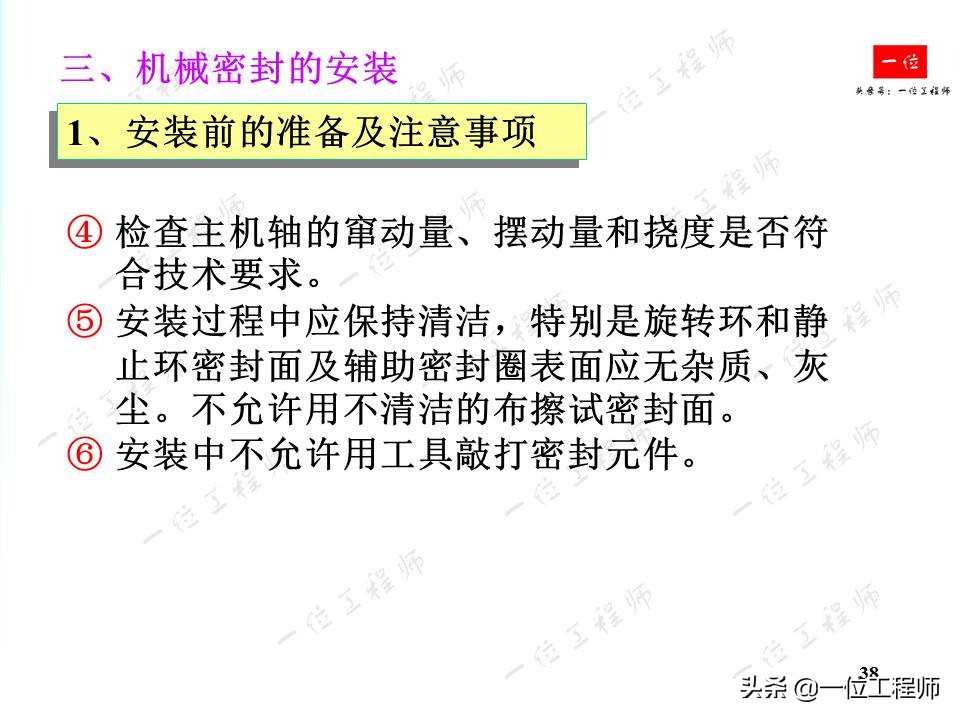

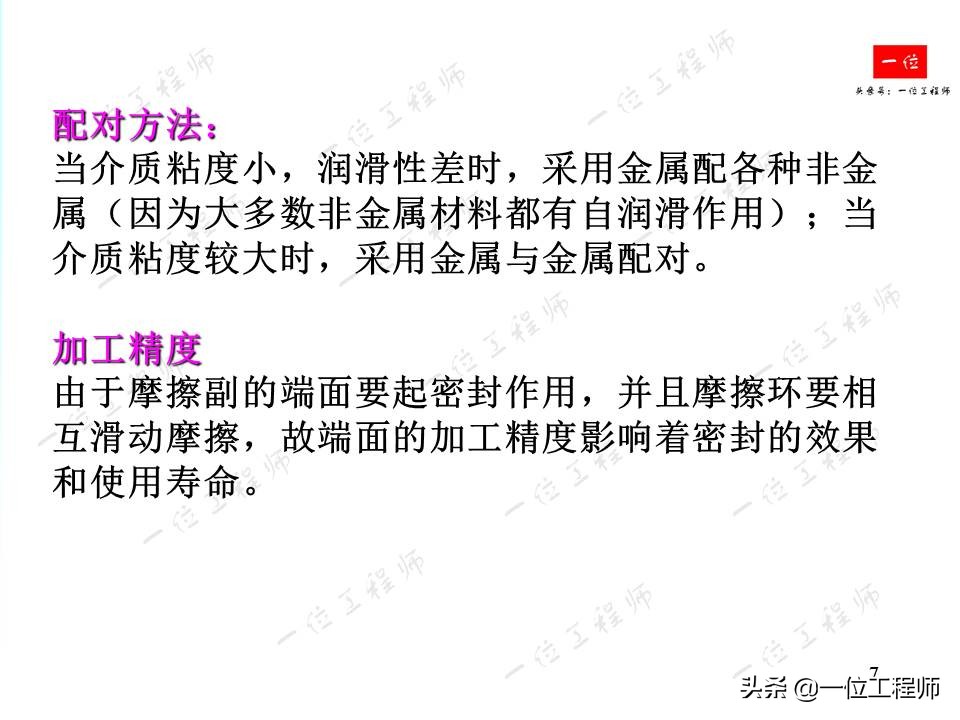

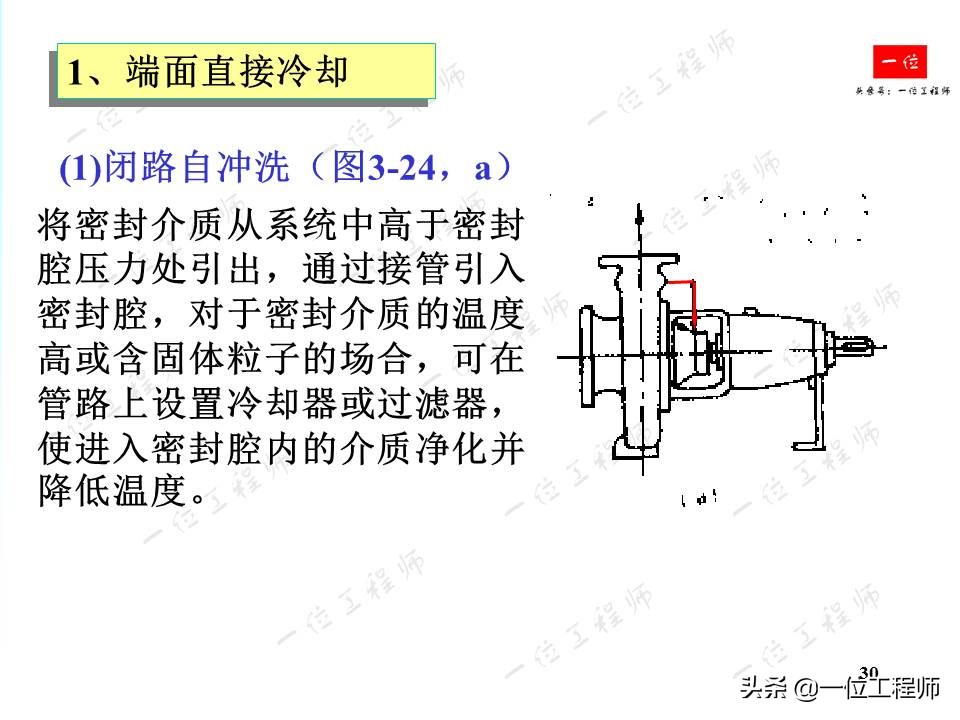

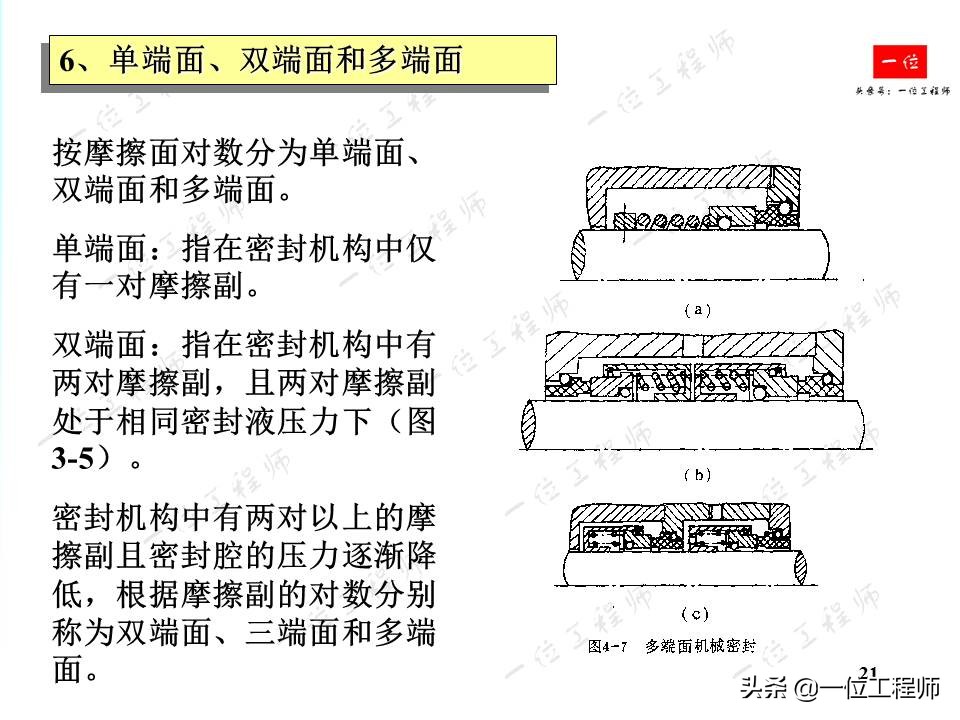

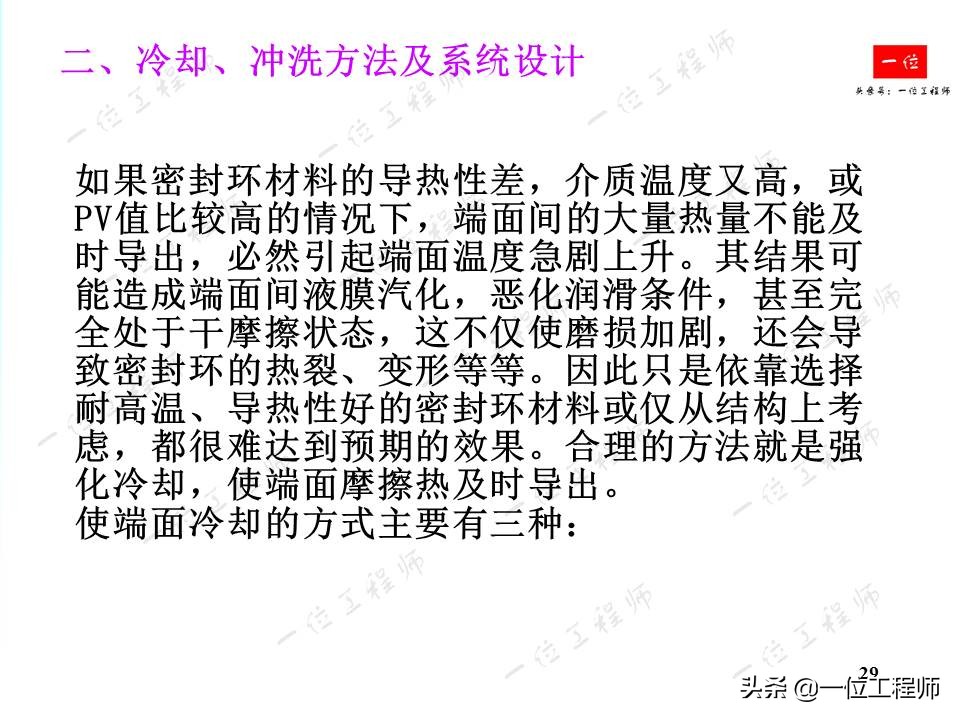

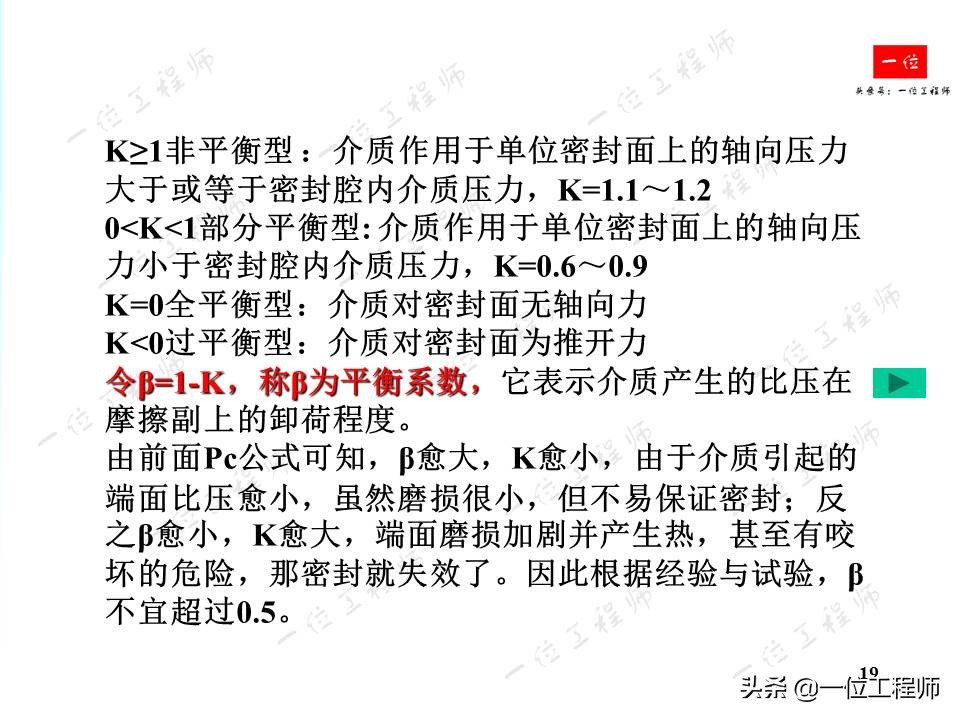

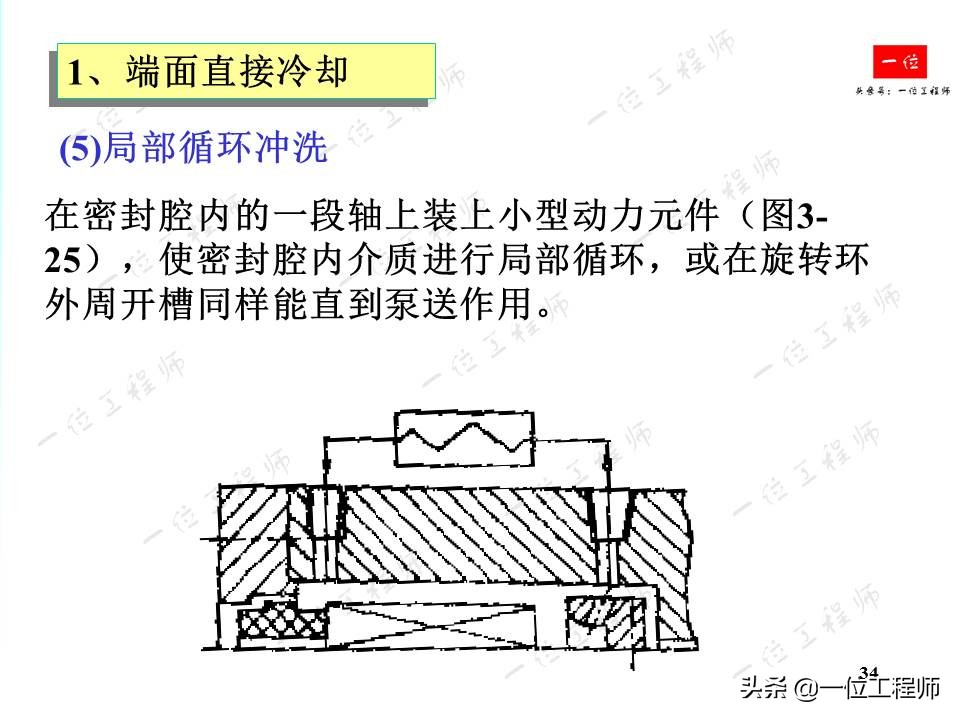

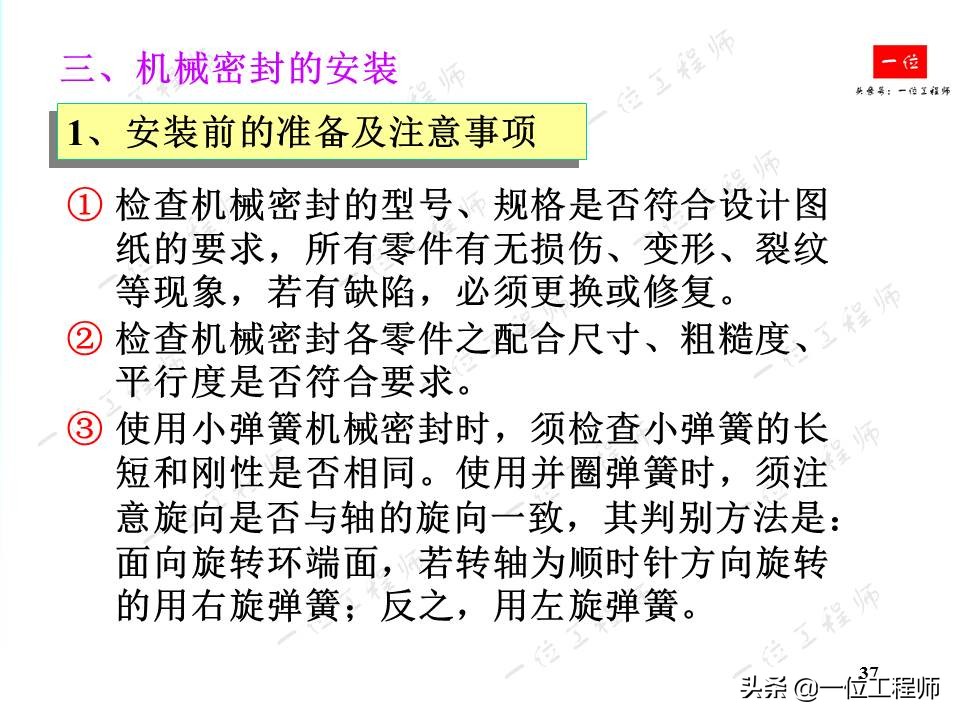

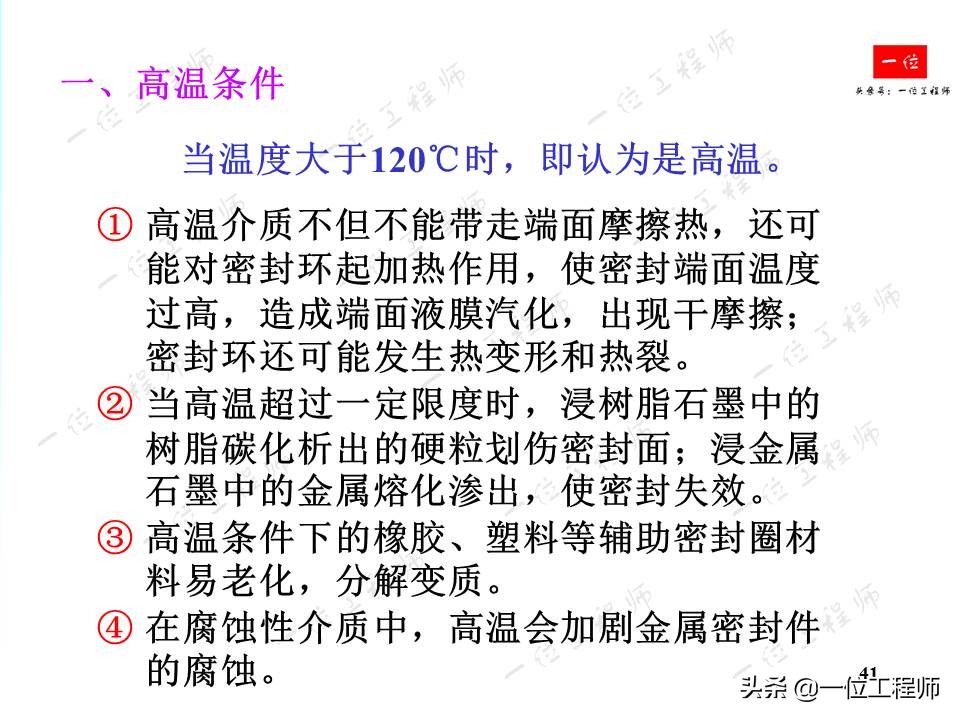

54页内容介绍机械密封知识（文末有获取）

1000G机械领域相关设计资料内容详情

1000G机械相关领域资料内容涉及的面很广，具体来说内容涵盖传统机械行业、机械加工、制造技术、材料类、材料成型、电气行业、液压行业、机电类、机械传动、一千多份非标设备三维模型和非标设计等等领域。

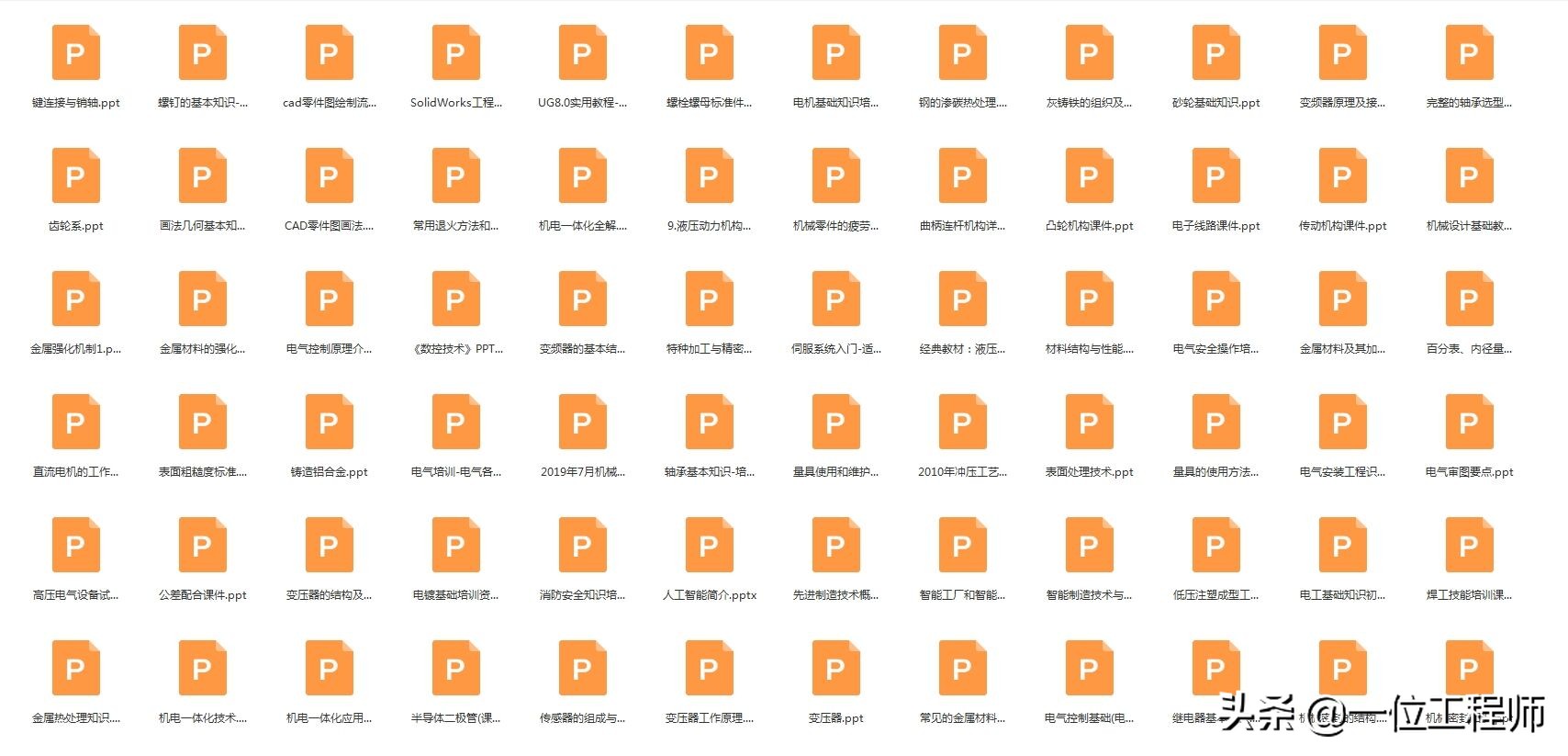

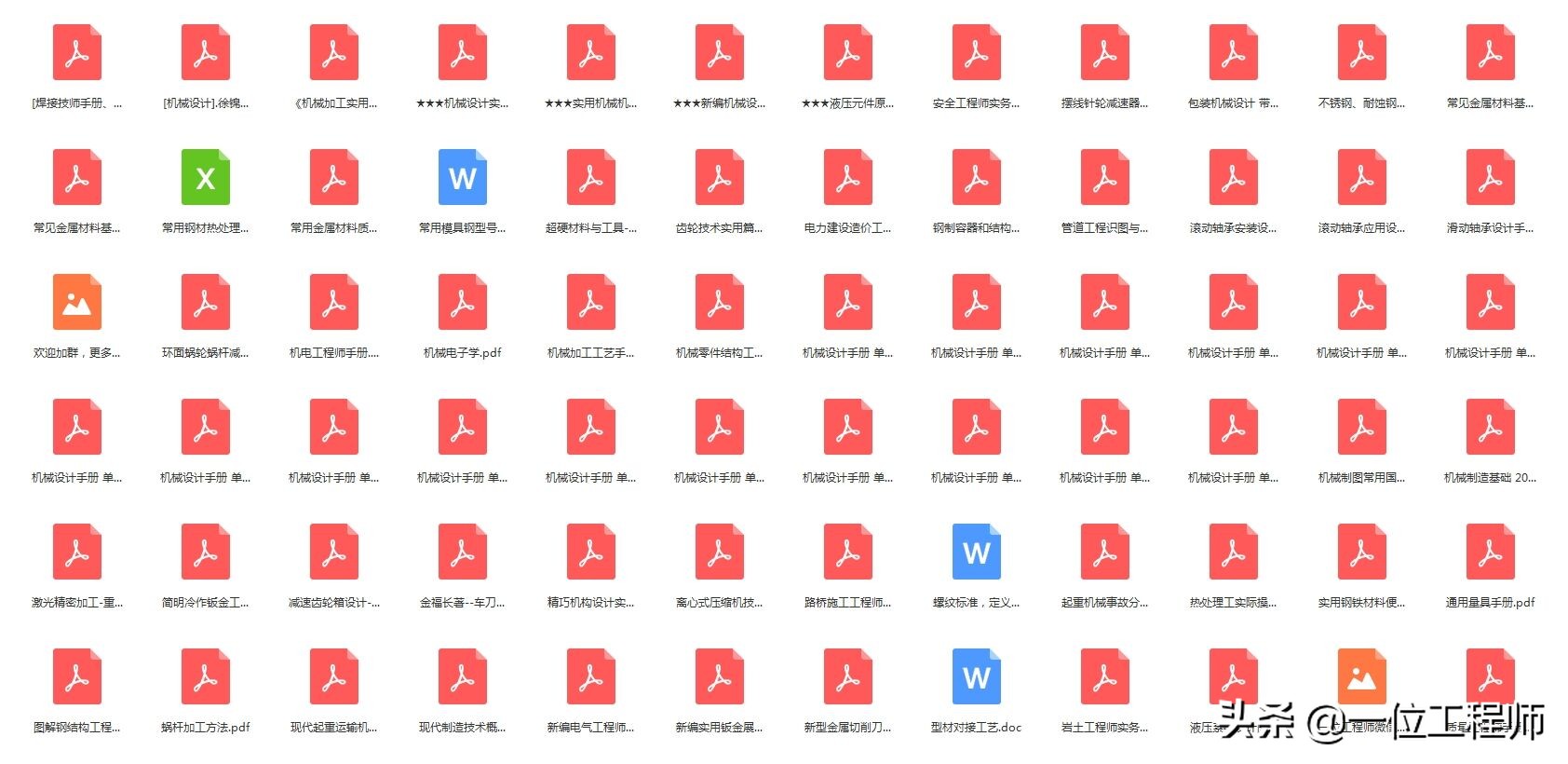

以上内容的具体的展现形式有：文档手册类(千余份工程师设计手册、机械设计手册、制造成型类文档、机电相关手册、液压类手册、自动化类手册、材料成型手册、非标设计手册等等，所有历史文章的PPT源文件等）。

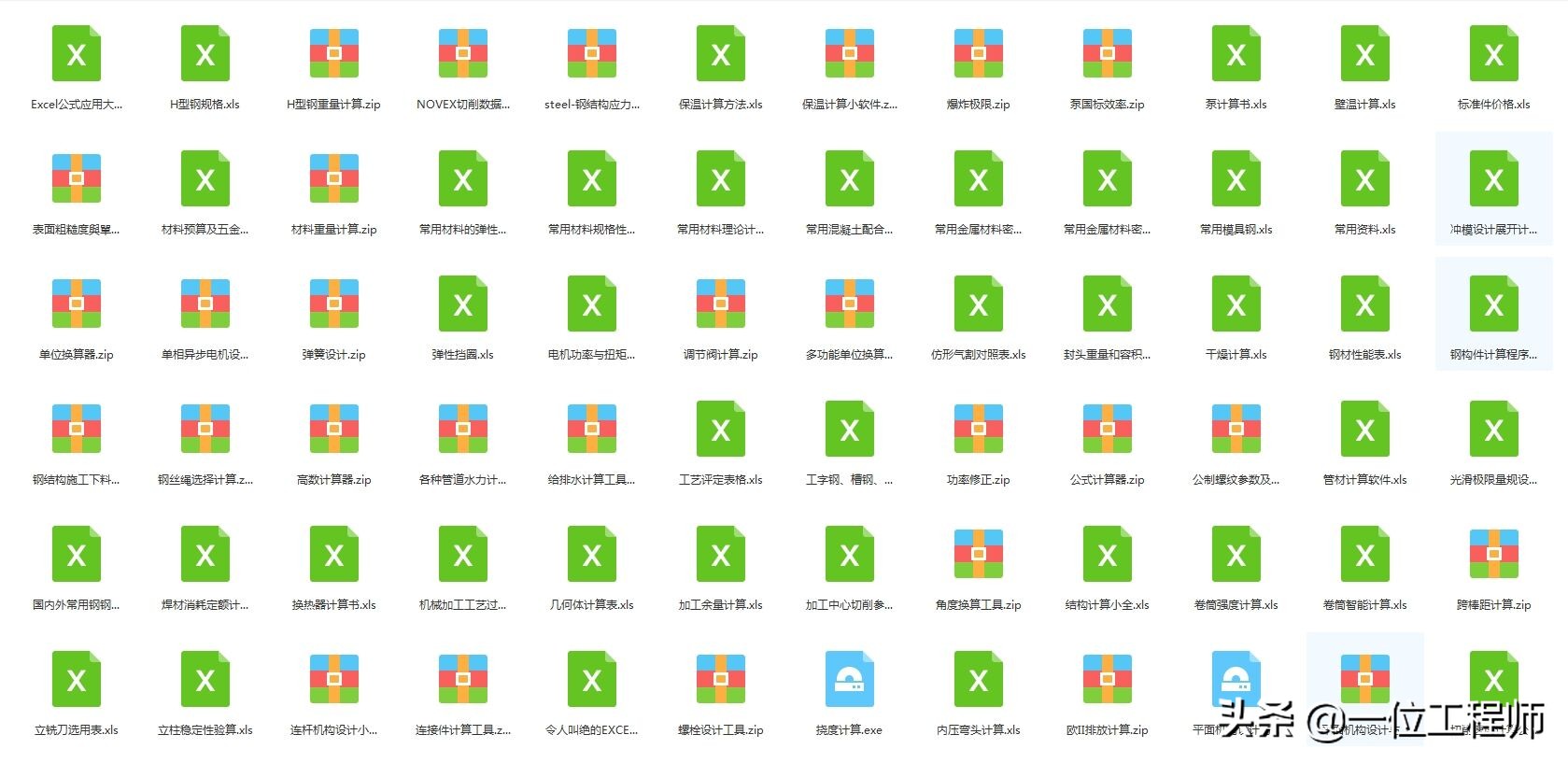

常用的设计工具（500套自动计算表格，其中包括各类传动校核、选型设计表格、非标计算表格、尺寸自动计算表格、轴承校核、齿轮校核与设计等等）。

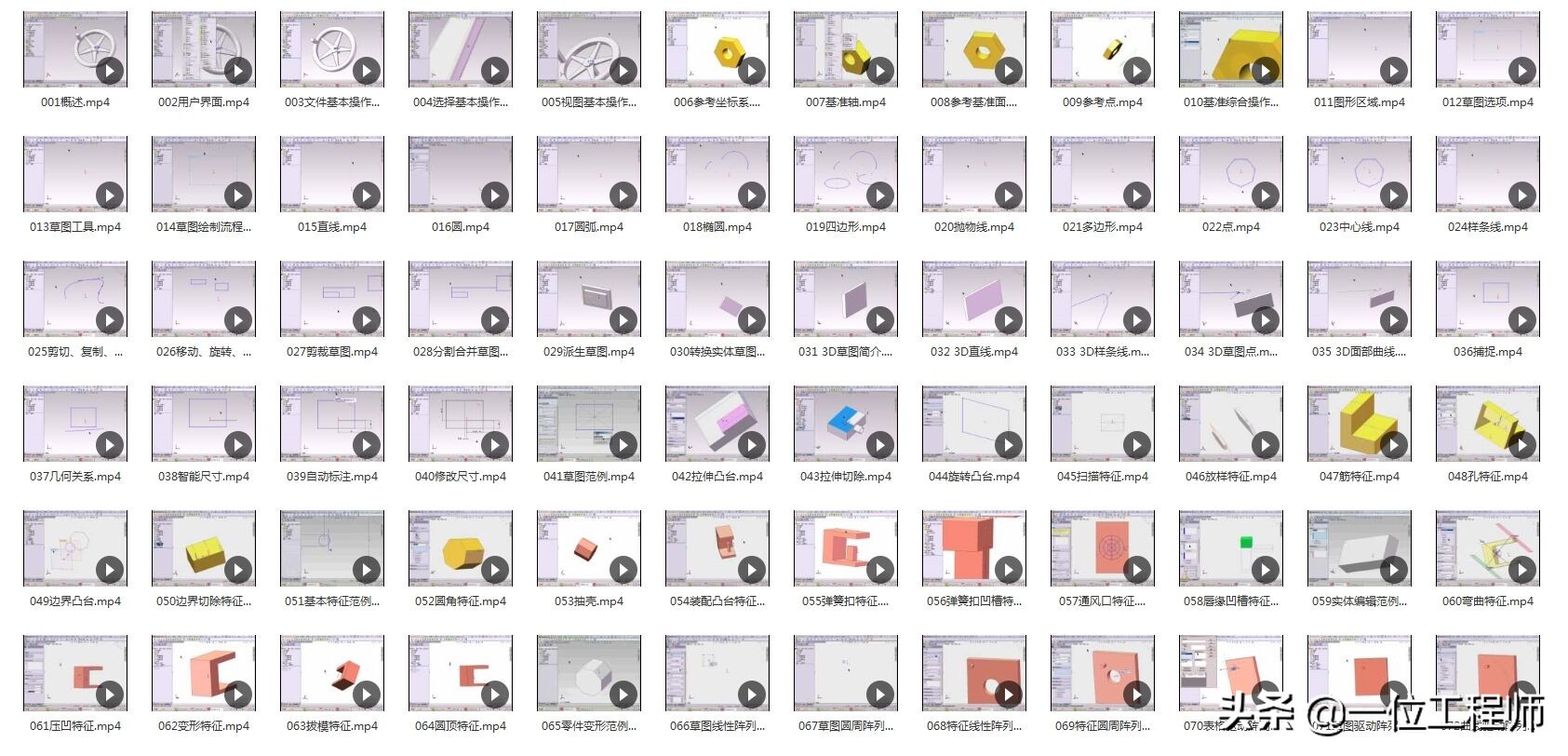

视频教程类（十余款常用的机械设计软件的教程，其中包括UG各版本基础、SolidWorks基础、CATIA、proe、CAD、Adams等等基础知识）。

我相信这1000G全部资料对于提升你的能力一定会有很大的帮助。同时在你工作中遇到相关问题的时候，这些资料也能提供很好的指导作用。

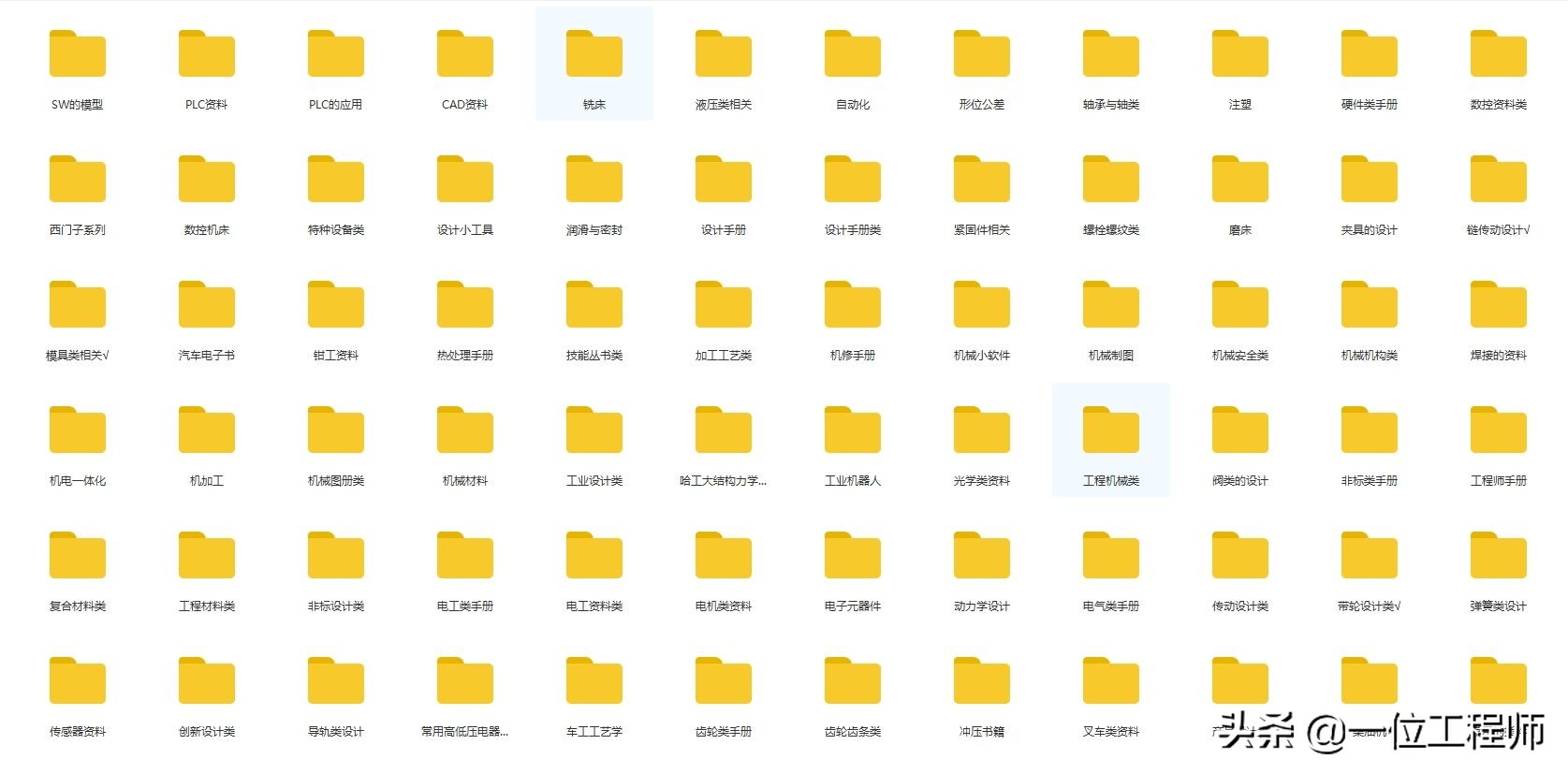

资料目录

计算表格

设计手册

视频教程

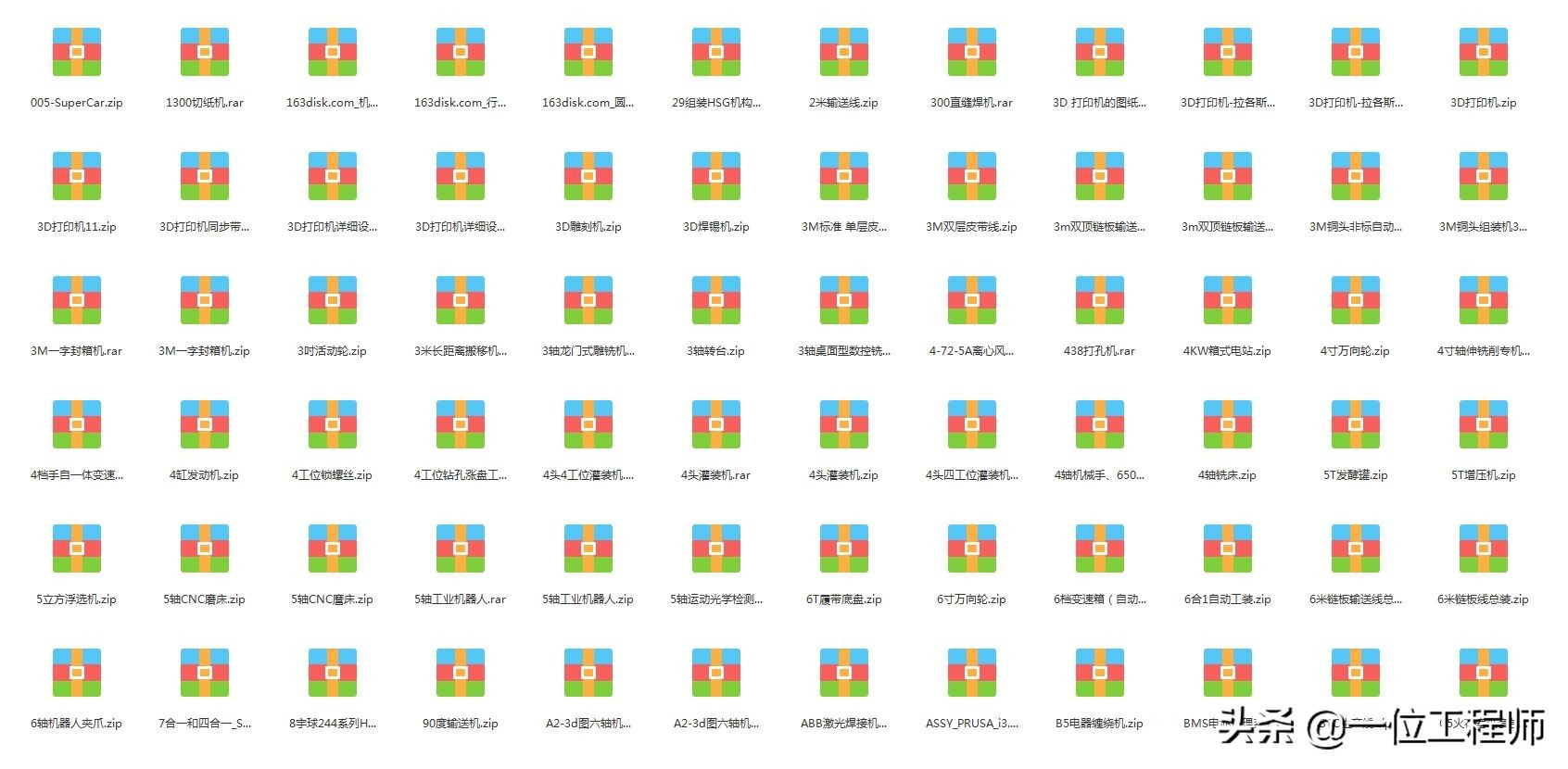

各类模型
