大家好，我是造价小点滴，今天又和大家见面了。今天和大家分享一下梁配筋图的相关识别

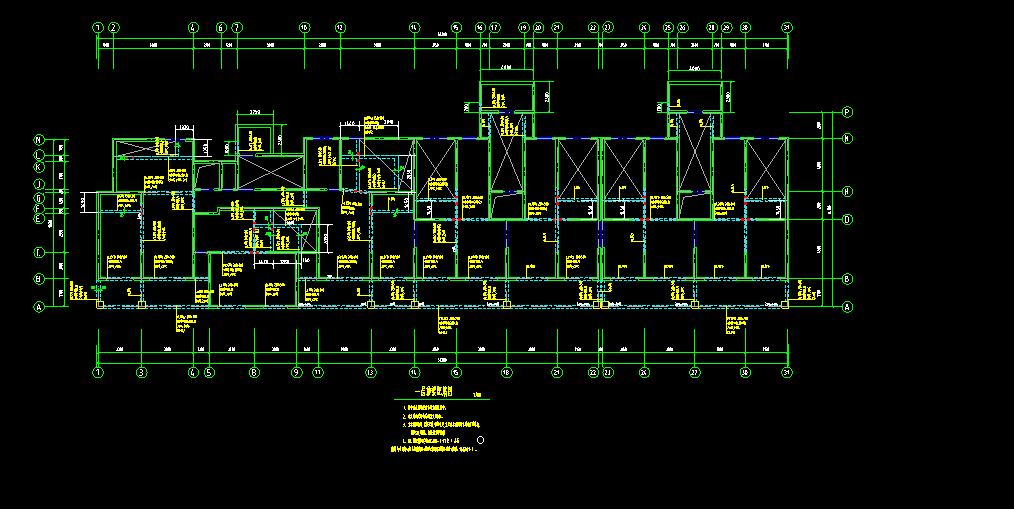

某项目首层梁配筋图
首先，前面章节分享过柱和墙，那么大家可以想象一下，柱与墙竖向构件建立起来以后，紧接着下一步就该进行梁板等水平构件的建立了。以墙体或柱子为支座，然后支撑起梁和板。那么下面就分析一下梁配筋图

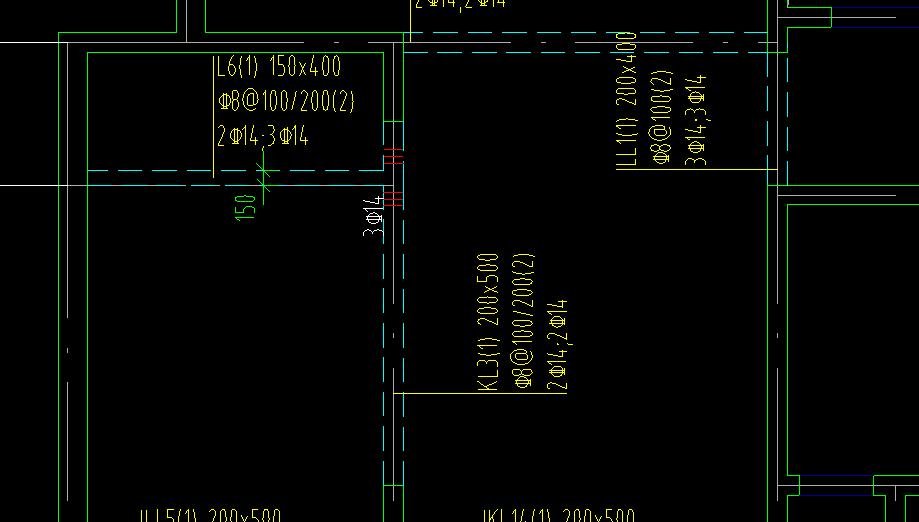

KL3/L6配筋图
以上图中KL3(1)与L6(1)进行分析
大家首先观察这个图纸，绿色实体线段为墙体线段，蓝色虚线表示的为梁线段。然后单独拿出KL3(1)进行分析
KL3(1)
我们能看到图中梁标注信息KL3(1) 200*500 ∅8@100/200(2) 2∅14;2∅14。那么我们来分析一下这个标注信息：首先KL3(1) 200*500表示梁编号为3的框架梁，梁截面为200*500mm，梁跨数为1跨；∅8@100/200(2)表示为梁箍筋为三级圆8箍筋，加密区间距为100，非加密区间距为200，箍筋肢数为两肢箍；2∅14;2∅14表示梁上部钢筋为2根三级圆14的钢筋，下部钢筋为2根三级圆14的钢筋；
通过读取图纸，大家还发现与L6相交处还有一些标注信息
与L6相交处标注
此处标注信息即为梁右支座钢筋为3根三级圆14钢筋，与次梁相交处每侧增加三道箍筋，此处增加箍筋信息可在说明中找到，一般为与梁相同的钢筋。
然后在分析一下L6(1)

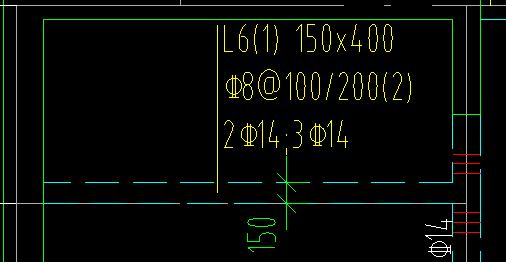

L6(1)
我们能看到图中梁标注信息L6(1) 150*400 ∅8@100/200(2) 2∅14;3∅14。那么我们来分析一下这个标注信息：首先L6(1) 150*400表示梁编号为6的非框架梁，梁截面为150*400mm，梁跨数为1跨；∅8@100/200(2)表示为梁箍筋为三级圆8箍筋，加密区间距为100，非加密区间距为200，箍筋肢数为两肢箍；2∅14;3∅14表示梁上部钢筋为2根三级圆14的钢筋，下部钢筋为3根三级圆14的钢筋；
通过KL3与L6分析，大家应该发现一些问题：
首先：这两个梁分为了框架梁与非框架梁，既然此处分了框架梁与非框架梁的，那么区别有何不同呢？以预算的角度来讲呢，小点滴主要觉得有这两点：（1）受力不同（2）配筋不同
其次：跨数的问题，何为跨数呢，跨数大家可以这样理解，梁所在位置下，有竖向结构构件承载梁，那么此处即可看做是一个支座，两个支座之间的梁为一跨，以此类推。若所在端部无竖向承载构件，那么此处定义为悬挑跨，即为悬挑梁。下面给大家看一些不同跨数如何区分

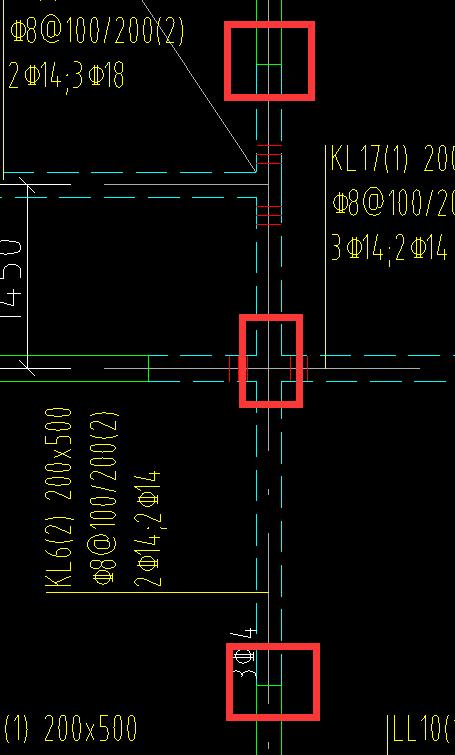

三个支座，跨数两跨
上图为三个支座，跨数量为2

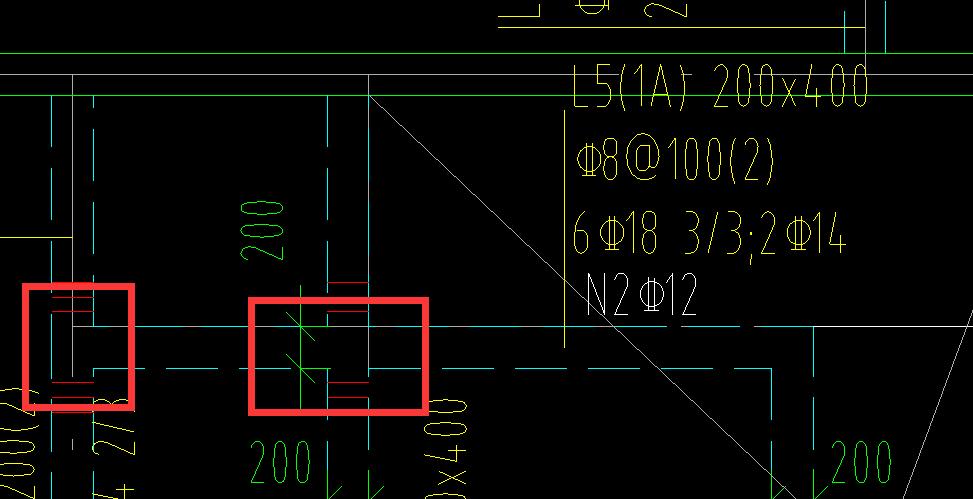

两个支座，一端悬挑
上图为两个支座，一端悬挑，即为悬挑梁，跨数为1跨半单悬挑梁
通过这几个图的对比分析，大家也会发现一个简单的确定梁跨数的方法，即为梁标注信息中所带信息，比如KL3(1)，此处括号里的1即为1跨；KL6(2)，此处括号里的2即为2跨；L5(1A)，此处括号里的1A即为1跨单侧悬挑；
梁的基本识图知识今天与大家分享到这里，不明白的小伙伴可以私信小点滴。
