2026年的一天在星际迷航课上，小明心仪的女神突然回头问他借镜子一用
“你的呢？”
“我的，我的让我妈拿去用了”
“哦，给，送你了”
“你很特别，额，我是说这个镜子，别误会”
“其实，这原本不是镜子，而是硬盘里盘片，盘片是以坚固耐用的材料为盘基，将磁粉附着在平滑的铝合金或玻璃圆盘基上。这些磁粉被划分成称为磁道的若干个同心圆，每个同心圆就好像有无数的小磁铁，它们分别代表着0和1状态。当小磁铁受到来自磁头的磁力影响时，其排列方向会随之改变”
“这是硬盘？可是我们现在用的硬盘打开之后都是黑色的小方块啊，里面也没有这种圆圆的盘子啊”
“等等，我找EEWORLD论坛十年前的一篇拆解机械硬盘的帖子给你讲讲吧，刚好那里的图片很多”
“好
”

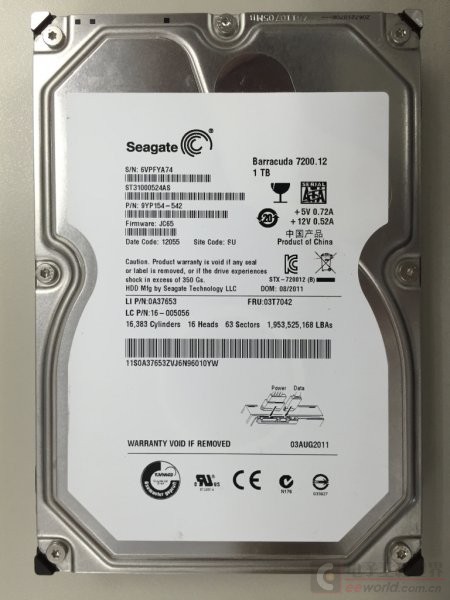

这是一块3.5英寸台式机硬盘，正面和背面

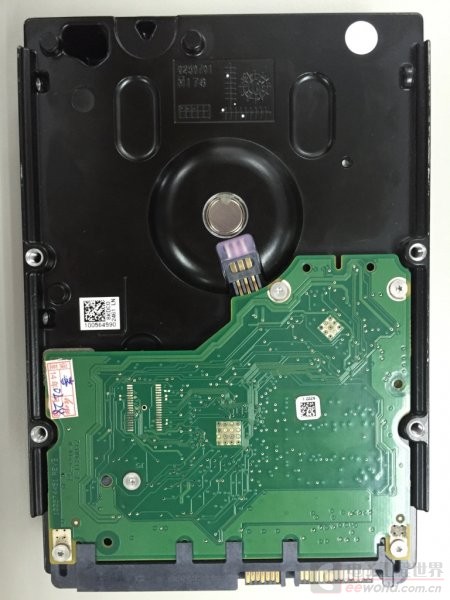

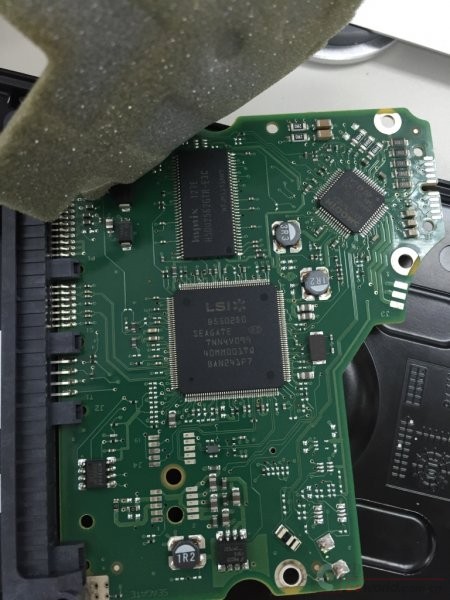

这个绿色的PCB是主控芯片板

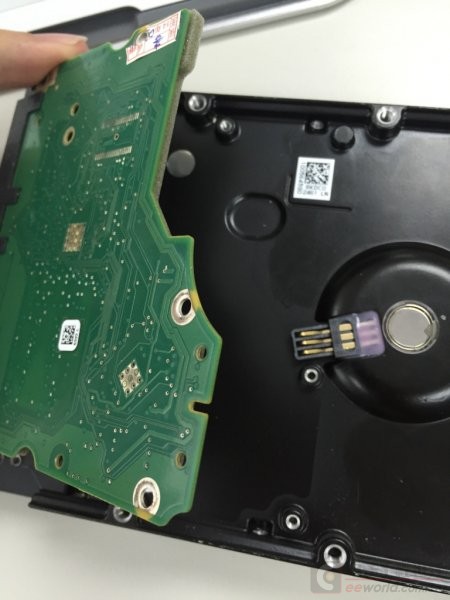

主控芯片板与主马达接口
“那三个黑色的方块是什么？”
“缓存芯片、马达控制芯片和硬盘主控芯片”

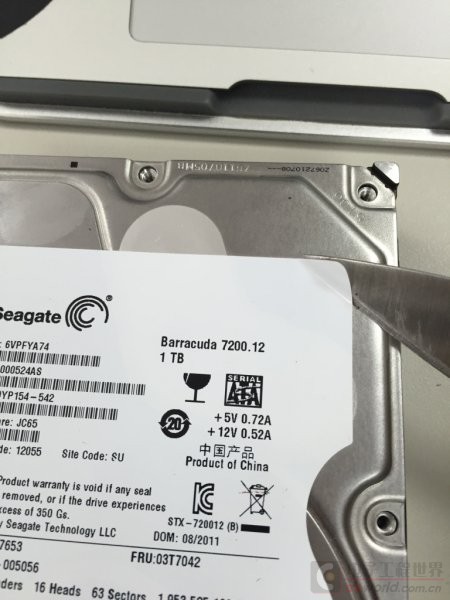

硬盘上有很多被贴纸贴住的螺丝
“为什么用贴纸把螺丝贴住？怕生锈吗？”
“不完全是，那时候很多人认为硬盘里是真空的，其实它只是在一个密闭的空间内，因为密闭，所以能防尘、防潮和防有害气体的污染，但并不是真空，硬盘上有通气孔，这样硬盘长时间工作产生的热量就能挥发出来了”

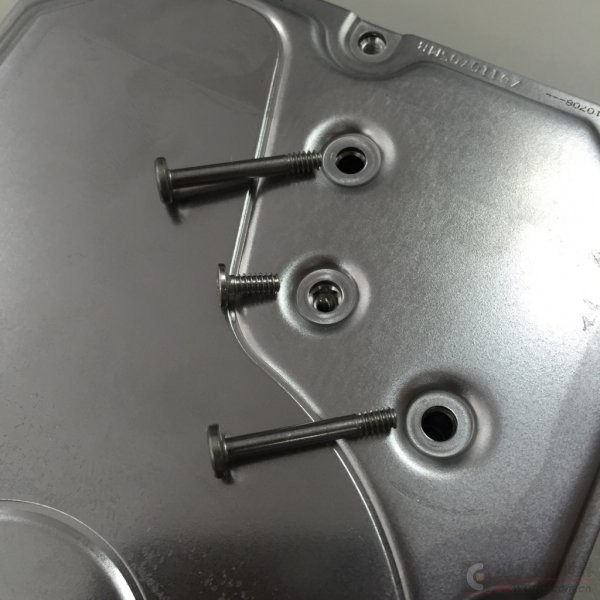

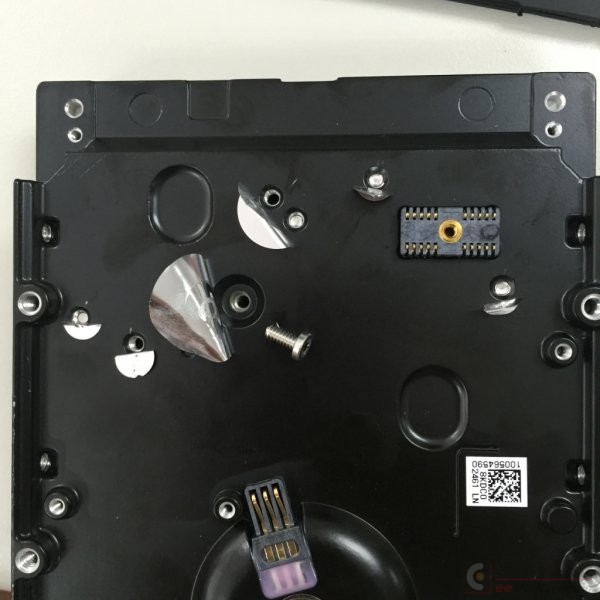

隐藏在贴纸背面不同型号的螺丝

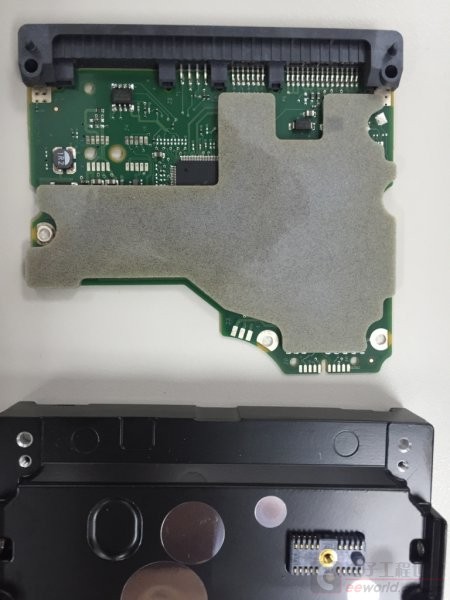

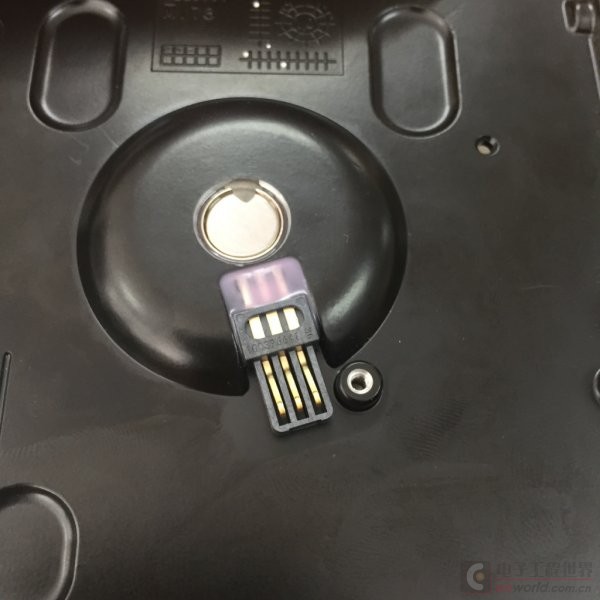

主控芯片板与硬盘磁头的接口
圆圆的贴纸背面也是固定螺丝

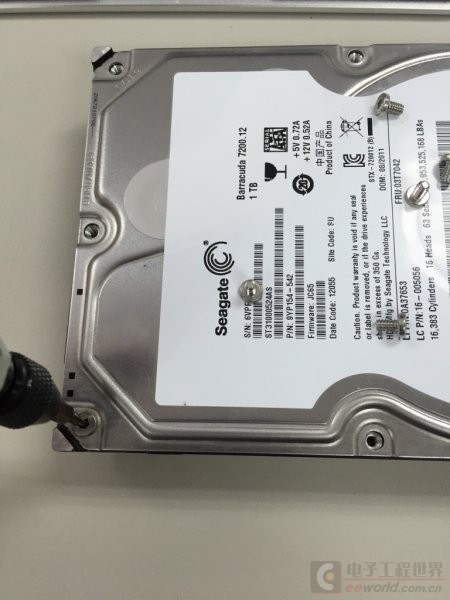

把这些螺丝都拧下来就可以打开硬盘了
硬盘上面的金属盖四周用了密封圈，保证绝对防尘，如果不是在无尘室内拆硬盘，想自己拆解维修机械部分，基本是不可能了

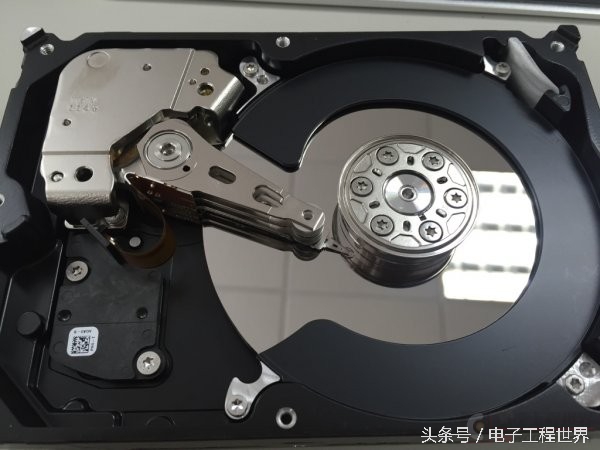

“这个有点像老式唱片机”
“唱片机是什么？”
“回头来我家玩吧，我家有一个……”

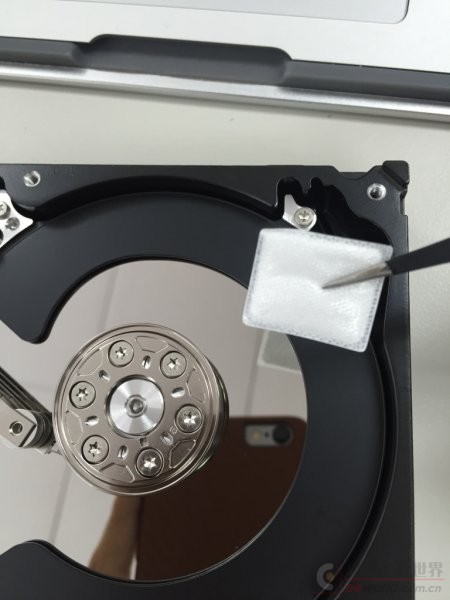

“这个应该是过滤硬盘内空气用的”
“这个好像化妆棉”
“……”

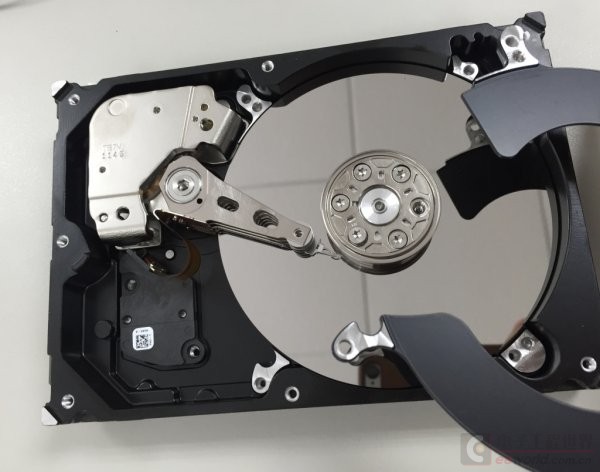

拧掉这个黑色保护盘片的托架，就能看到“镜子”了

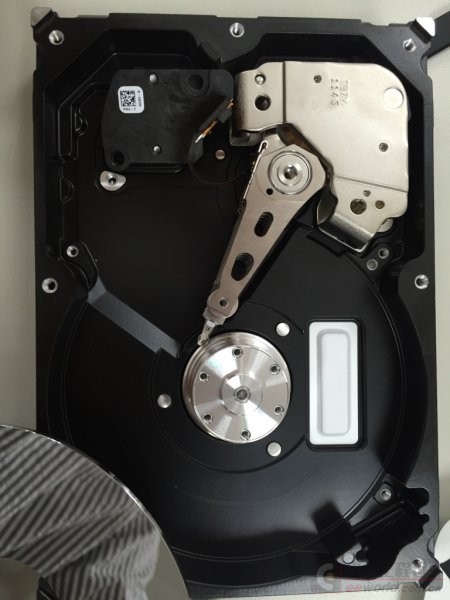

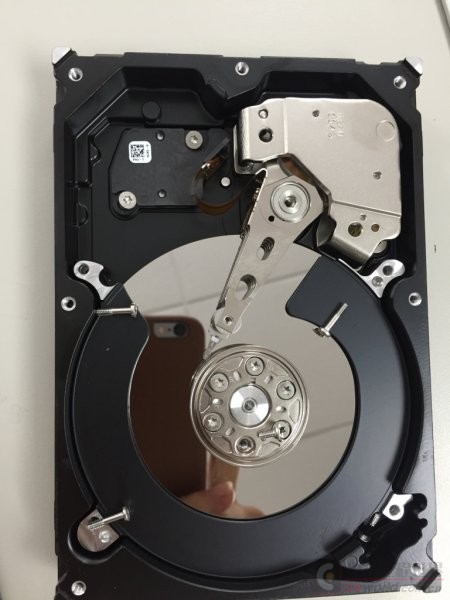

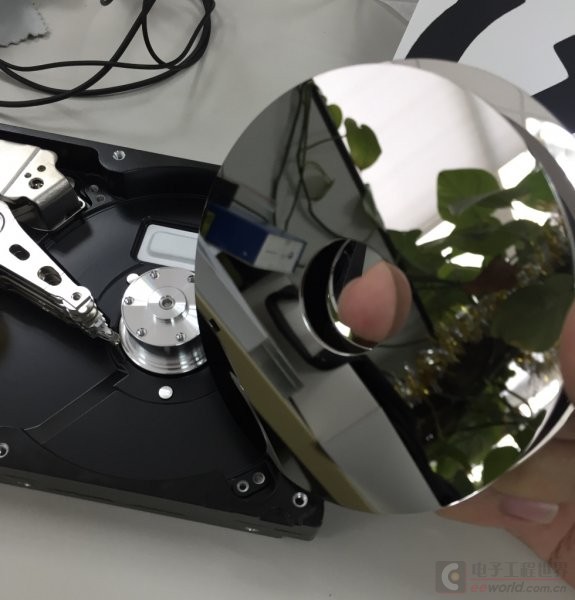

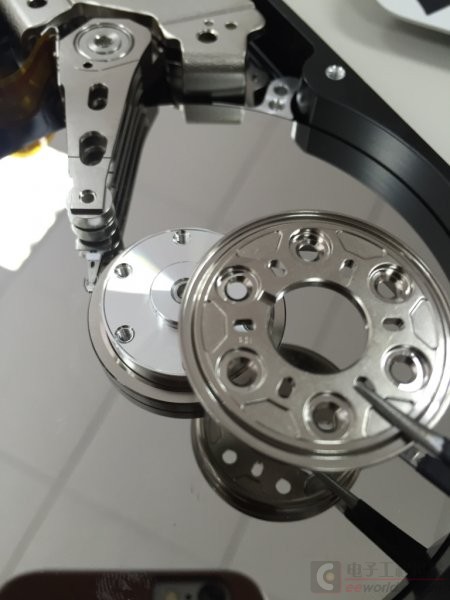

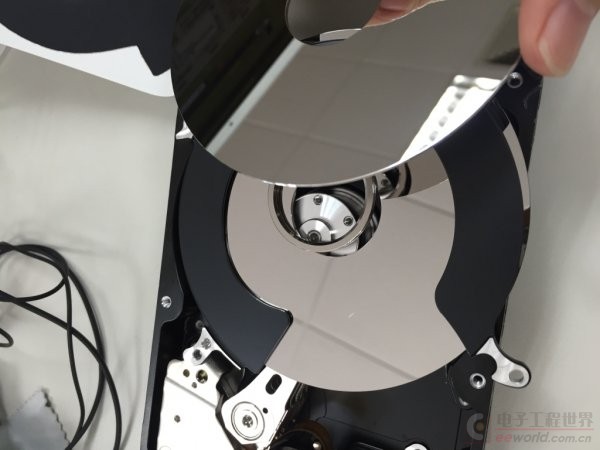

拆“镜子”

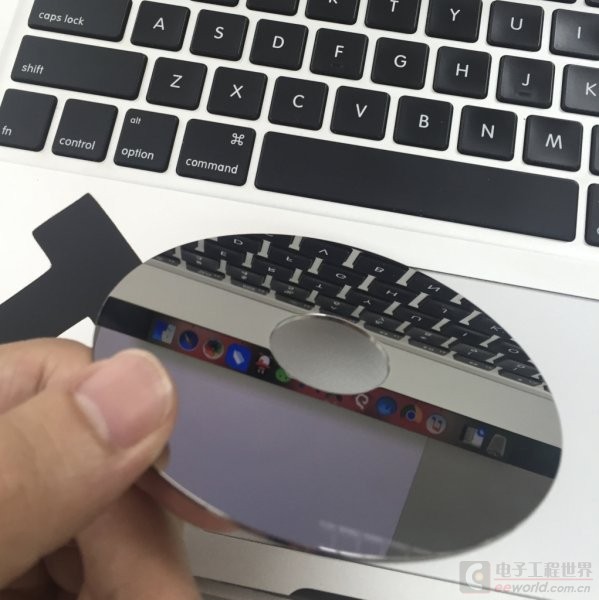

这个是1T的硬盘，里面有两片“镜子”
磁头的控制电路和步进电机

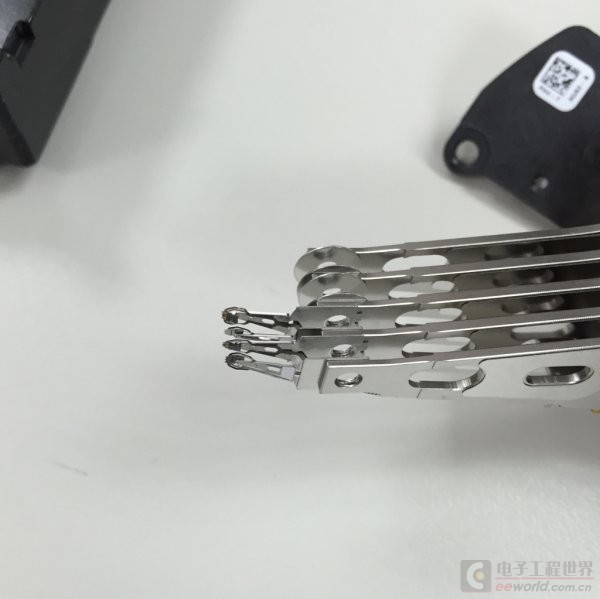

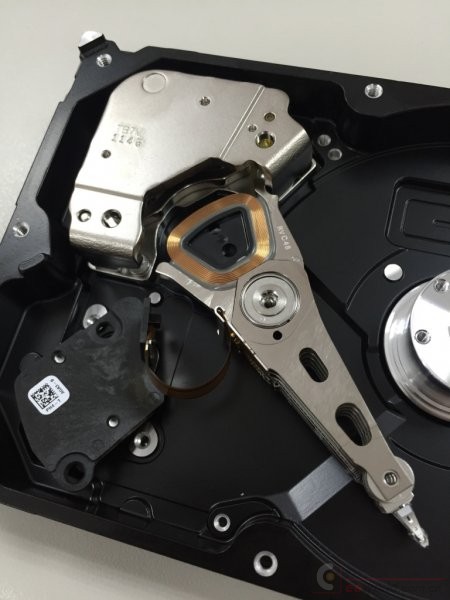

磁头臂

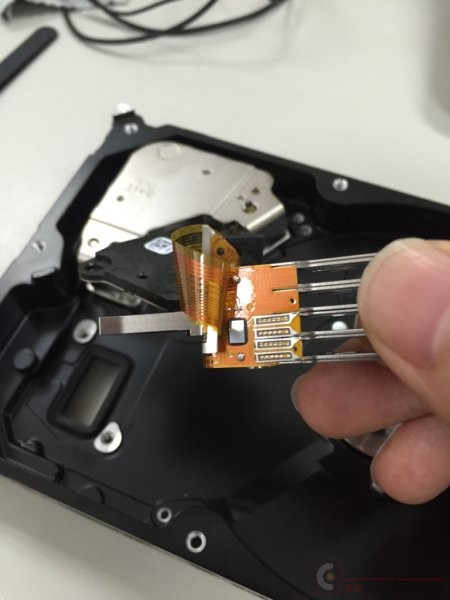

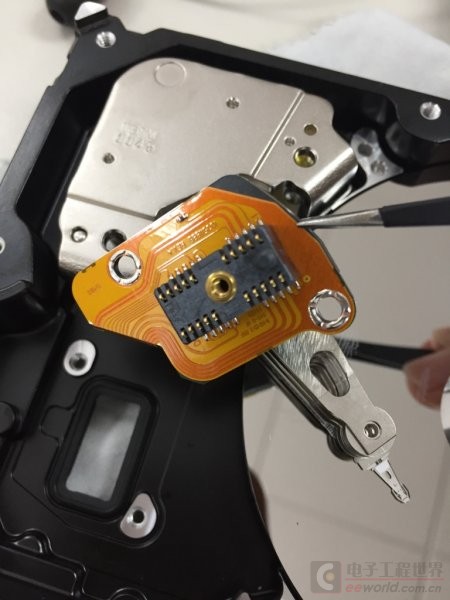

磁头控制电路与主控芯片板接口

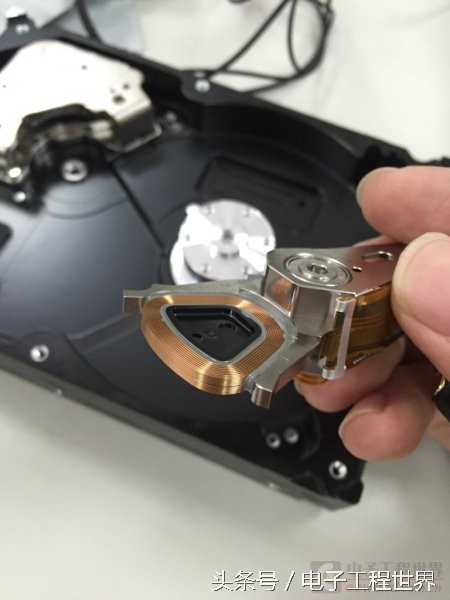

磁头另一侧挨着步进电机的线圈，线圈上的铜线比头发丝粗一点

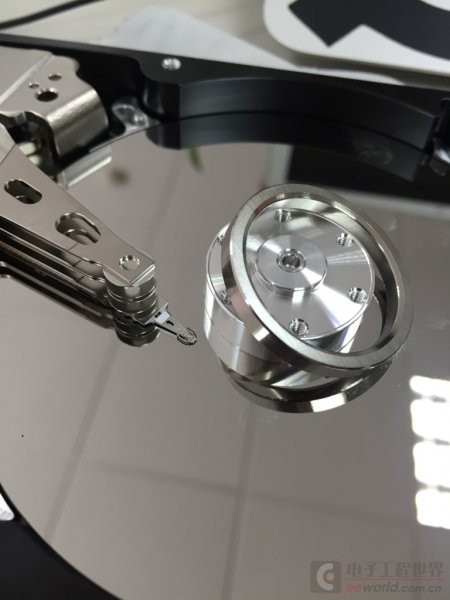

磁头，就是靠它在旋转的硬盘上读取数据的
硬盘拆开之后通电的小视频，平时它就是这样读取数据的

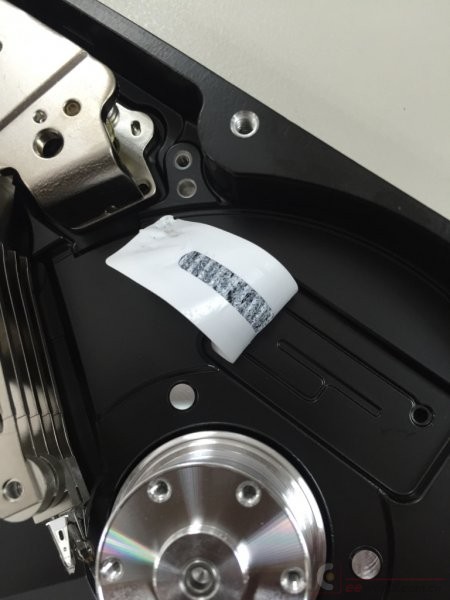

这个白色贴纸的下面也有一个小孔

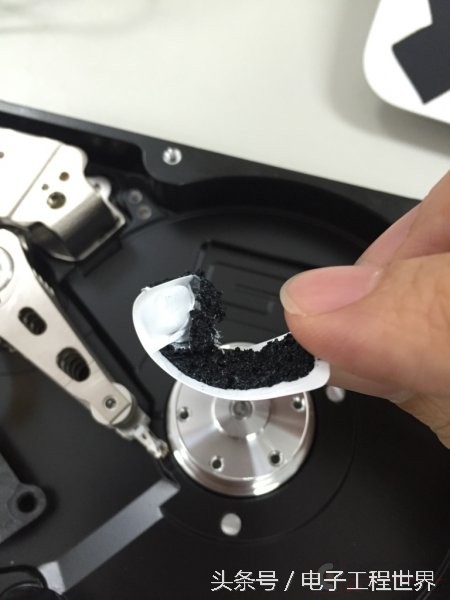

贴纸里面的黑色物质像是海绵，看起来也可以过滤空气或者吸潮

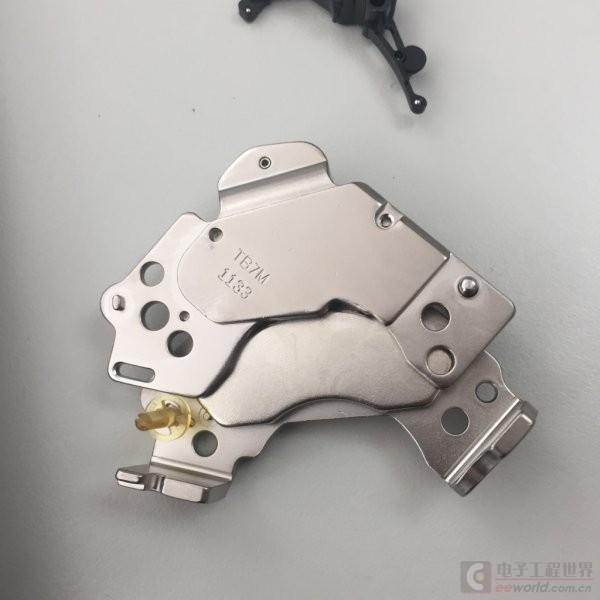

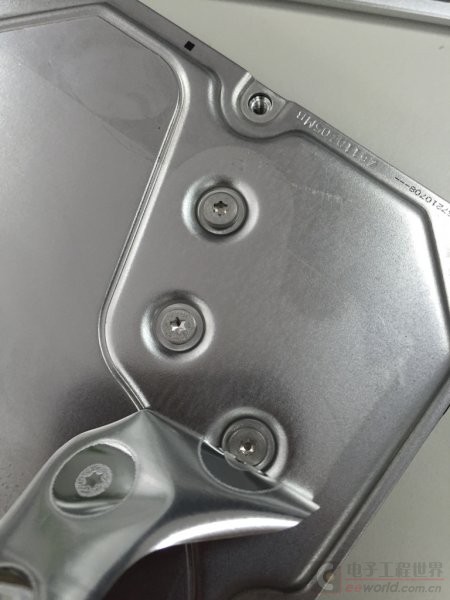

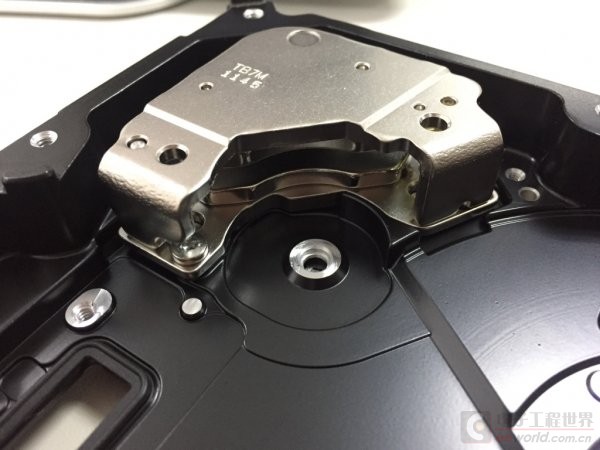

屏蔽罩下面是强磁铁，屏蔽罩外面一点磁性没有，屏蔽的很好

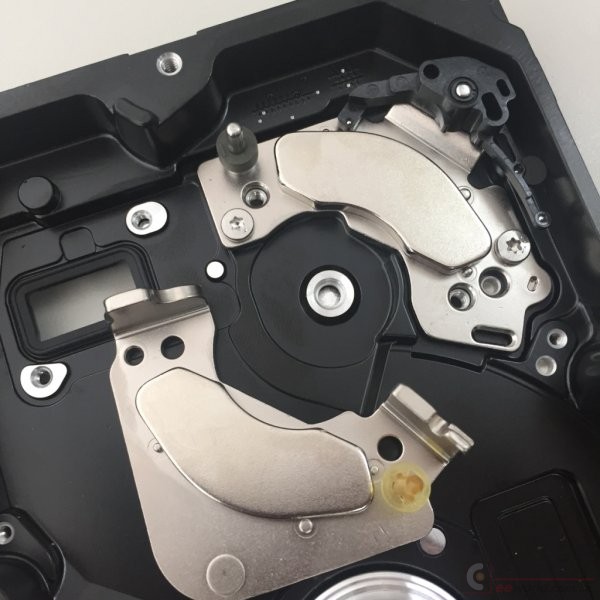

上面的两块像“腰子”的磁铁是强磁，据说是钕磁铁
两块磁铁如果吸到一起就很难分开了
剩下一个固定盘片的马达转轴，这个没有专用工具应该是拆不下来了

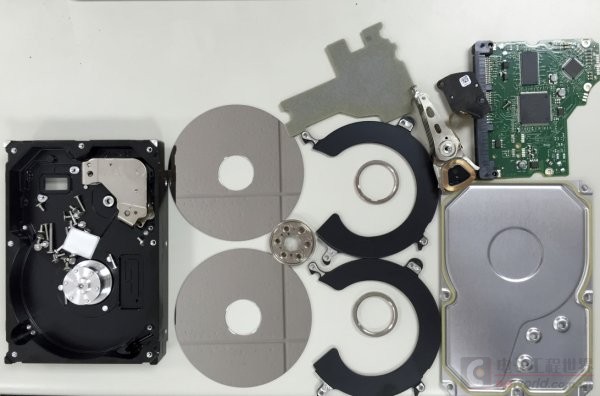

当年的机械硬盘的全部配件
“小明，你知道的真多
”
“其实，我还知道你的镜子在你同桌那里”
……
以上图文内容均是EEWORLD论坛网友：eric 原创，在此感谢。
