先看问题，有网友问： 怎样看懂下面这幅图纸 ？

20230523_02

一、分析与说明

1.1、 了解基础的 、 共性的制图标准 和 规范 。

1.2、 熟悉相关行业 的 制图标准 和 规范 。

1.3、 制图者 按 图纸 的 标准 和 规范制图 ， 读图者 按 图纸 的 标准 和 规范读图 ，所以 图纸 是 制图者 与 读图者 之间 交流的语言 。

二、原图纸存在的问题

2.1、如下图所示，从 画法几何 的 投影对应 来说， 红色箭头所指 的 左视图 上 这两条竖直线段 的 位置是不对的 ，并且也 不应该 用 实线 ，而 应该 用 虚线 。

20230523_02

2.2、如下图所示，原图所 标注中间通孔 的 表达方式 是 不正确的 。

在 机械制图 进行 尺寸标注 时， 圆 、 优弧 标注 直径 ； 劣弧 标注 半径 。

很显然， 红色箭头所指 的 两条圆弧 为 半圆弧 ，所以 应该 标注 半径 才对，而结合 当前通孔的形状 ，所以 直接 标注 通孔的宽度 、 长度 更恰当。

2.3、 原图有尺寸标注重复的问题 。

左视图 上“ 60 ”的 宽度尺寸 ，从 俯视图 上 可以读出 ，所以 该尺寸 属于 重复标注 ， 没有必要标注 。

左视图 上“ 50 ”的 高度尺寸 ，从 前视图 上 可以读出 ，所以 该尺寸 属于 重复标注 ， 没有必要标注 。

左视图 上 通孔水平中心线 至 零件边线 的“ 25 ”的 定位尺寸 ，标注了 两个 ， 其中一个 是 没有必要标注的 。

再看 右下角 的 开料 和 冲孔图 ， 标注总长度 “ 170 ”是 没有问题 的，标注“ 175 ”的 打弯位置 也是 没有问题 的，而那个“ 45 ”的 长度 就 没有必要标注了 。

2.4、 尺寸标注 也是有 标准 和 规范 的， 除非特殊情况 ， 尺寸标注之间不可以重叠 ，并且要 保留一定的间隔 。

如下图所示， 红色箭头所指 的 两个位置 的 标注 有 重叠现象 ， 需要 进行 尺寸标注位置的调整才行 。

三、解读图纸

3.1、如下图所示， 原图 的 右下图形 是 该零件 的 开料 和 冲孔图 ，“ 125 ” 所标注的竖直线段 应该是 打弯线的位置 ， 它不属于零件的外轮廓线 ，所以用 虚线 表示， 不要用实线 。

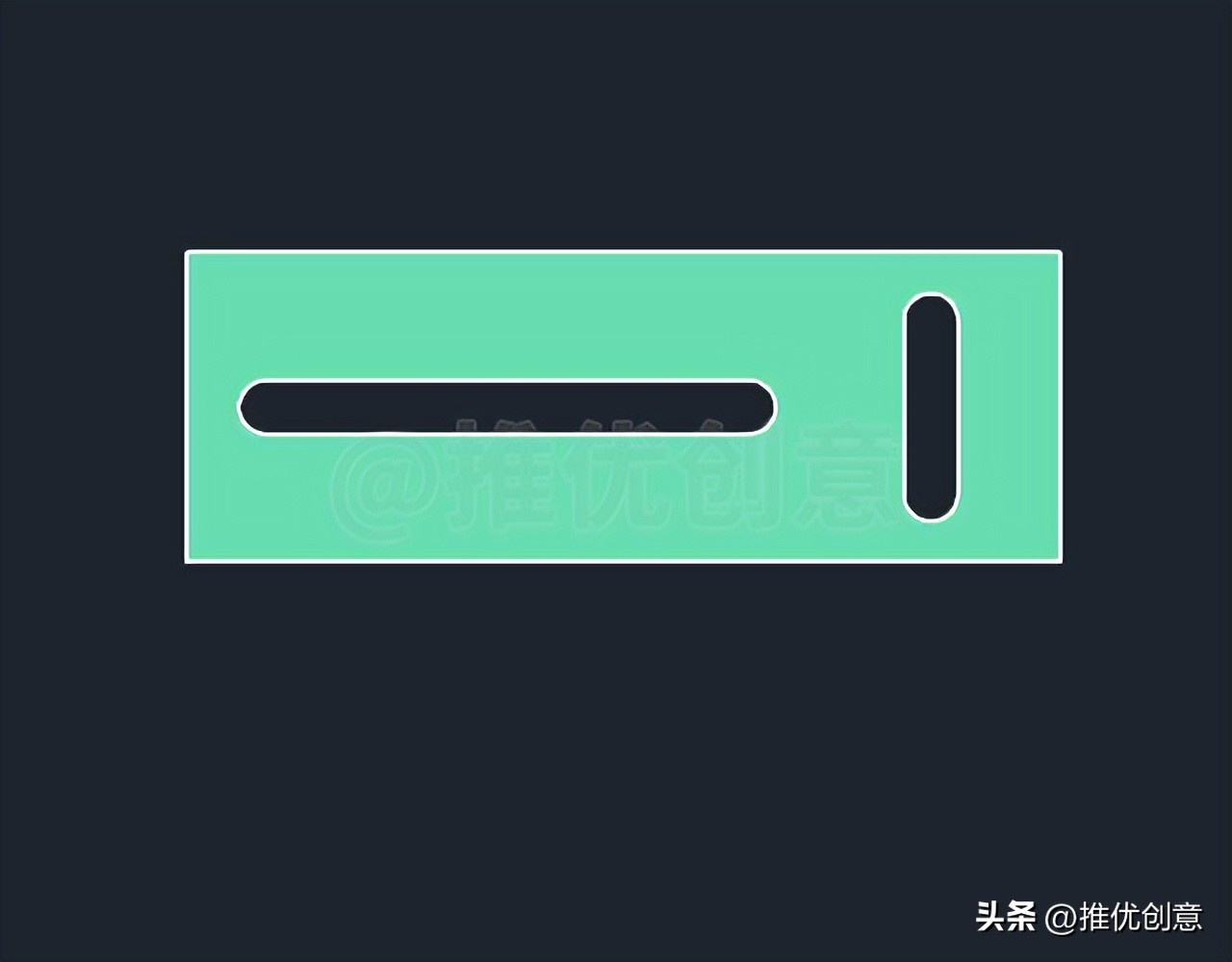

3.2、 开料 和 冲孔的三维实体 如下图。

3.3、 开料 和 冲孔的三维实体 的 俯视图 。

3.4、如下图的 三视图 是 整幅图纸最重要的部分 了。

我们国家是 第一视角 制图，所以 左上 为 前视图 ， 左下 为 俯视图 ， 右边 为 左视图 。

各视图之间遵循 画法几何 的 投影对应 关系。

视图间的 投影对应 如下图，其中 黄色虚线 为 投影对应线 。 每个视图的每个位置 向 另外两个视图 拉 投影对应线 ，这样可以避免 漏画 、 多画 、 位置不对应 等问题。

3.5、 三视图 绘制完成后如下图​。

3.6、根据 三视图 绘制出来的 三维实体​ 。

3.7、 三维实体 的 前视图​ 。

3.8、 三维实体 的 俯视图 。

3.9、 三维实体 的 左视图 。
