这是笔者连载的第1章第13节。
--------------------------------------------------------
1.13 I类II类III类电气设备区分是怎么回事？
常见的塑料金属外壳电气：电风扇
观看铭牌，能看按到如下图所示的“两个口”
II类电气标识
答复：关于I类、II类、III类电气，在不同行业的标准中，稍微称呼上有一定差异。电子设计工程师，经常在涉及安规检测、EMC测试时，会接触到。电气分类的了解有助于，硬件工程师在选型XY电容（安规电容）时有一定参数依据。安规电容常用在：（1）供电线路的L/N与PGND之间，参数选择不合适将导致安规参数不合格、浪涌试验失败；（2）PCB接口端子金属外壳与机壳之间，如RJ45的金属机壳，安规电容选择参数不合适，将导致浪涌、绝缘耐压试验不通过。
表1-14 在不同标准中对电气类别的描述简介
|
GBT 17045-2008 电击防护 装置和设备的通用部分 |
GB7000.1-2015 灯具 第1部分：一般要求与试验 |
GBT 3787-2017 手持电动工具的管理使用检查和维修安全技术规程 |
|
|
0类 |
0类设备 |
0类灯具 |
- |
|
I类 |
I类设备 |
I类灯具 |
I类工具 |
|
II类 |
II类设备 |
II类灯具 |
II类工具 |
|
III类 |
III类设备 |
III类灯具 |
III类工具 |
注：关于0类设备，目前已经在逐步淘汰，因为这个类别被少数产品标准中引用，因此在构建硬件工程师的知识体系时，笔者依然将其纳入本书，以供更多的工程师参考。
依据《GBT 17045-2008电击防护 装置和设备的通用部分》定义，可以得到定义如下表所示。
表1-15 电气设备分类定义
|
GBT 17045-2008电击防护 装置和设备的通用部分 |
|
|
0类设备 |
这类设备采用基本绝缘作为基本防护措施，而没有故障防护措施 |
|
I类设备 |
这种设备采用基本绝缘作为基本防护措施，采用保护联结作为故障防护措施 |
|
II类设备 |
—基本绝缘作为基本防护措施；和 —附加绝缘作为故障防护措施；或 —能提供基本防护和故障防护功能的加强绝缘。 |
|
III类设备 |
该设备将电压限制到特低电压值作为基本防护措施，而它不具有故障防护措施。 |
|
在《GB4706.1-2005 家用和类似用途电器的安全通用要求》中，规定泄露电流和电气强度： |
|

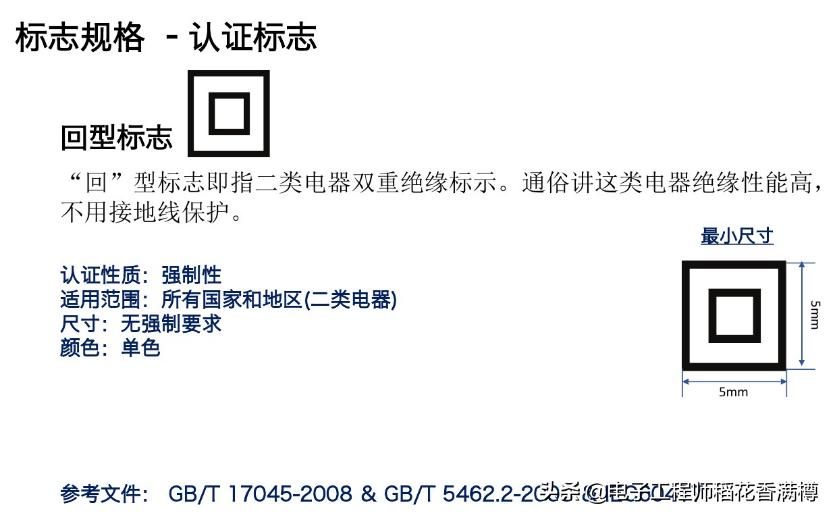

标识的尺寸规定
表1-16 关于绝缘的几个相近定义区分
|
序号 |
术语 |
定义描述 |
|
1 |
绝缘 |
绝缘可能是固体、液体或气体（比如空气），或者它们之间的任意组合 |
|
2 |
基本绝缘 |
能够提供基本防护的危险带电部分上能绝缘 |
|
3 |
附加绝缘 |
除了基本绝缘外，用于故障防护附加的单独绝缘 |
|
4 |
双重绝缘 |
既有基本绝缘又有附加绝缘构成的绝缘 |
表1-17 装置设备的应用标志及说明
|
设备类别 |
设备标识或说明 |
标志图示 |
设备与装置的连接条件 |
|
0类 |
—仅用于非导电环境 —采用电气分隔防护 |
无 |
非导电环境 |
|
对每一项设备单独地提供电气分隔 |
|||
|
I类 |
保护联结端子的标志采用GB/T 5465.2的5019号符号，或字母PE，或绿黄双色组合 |
将这个端子连接到装置的保护等电位联结上 |
|
|
II类 |
采用GB/T5465.2的5172号符号（双正方形）作标志 |
不依赖于装置的防护措施 |
|
|
III类 |
采用GB/T5465.2的5180号符号（在菱形内的罗马数字III）作标志 |
仅接到SELV或PELV系统 |
注：
(1)SELV或PELV系统电压，最高标称电压不超过交流50V或直流（无纹波）120V设计类。
III类设备，在实际生产使用时，多数为人体36V安全电压以内。
(2)这里的“保护地”指接入大地earth
在初步有了I类、II类、III类的认识后，为了让阅读本书的技术工作者，可以更直观的对上述标准条文加深理解，笔者将从生活实际挑选几个典型设备，举例说明。
表1-18 常见电子设备的电气分类举例
|
设备类别 |
实物 |
||
|
I类 |
工业用通信管理机、网关机等 |
大多数的金属外壳设备 |
|
|
II类 |
局部放大后 塑料外壳电风扇 |
大多数的塑料外壳设备 |
|
|
手机充电器 |
|||
|
III类 |
手持式电钻 |
大多数为电池供电设备 |
|
知识拓展：
知识点1：关于I类设备接地端子尺寸、形式，在不同的产品上要求有一定差异。有的产品由于用途场合特殊性，只要求有接地端子，并未规定接地端子形式和尺寸。
