今天给大家分享的是 如何构建麦克风放大器电路 。
麦克风放大器电路主要用的是 LM386 IC 放大器，LM386 是一款低功耗音频放大芯片。这里先介绍一下LM386 的引脚排列。
一、LM386 的引脚排列
1、引脚 1 和 8：代表放大器的增益控制
你 可以通过在这个引脚之间放置一个电阻和电容或仅电容来调整增益。
在这个电路中，我们将在这些端子之间放置一个 10µF 的电容以获得最高的电压增益。你可以根据需要进行调整增益。
2、引脚 2 和 3 ：是声音输入信号端子
这是 放置要放大的声音的端子 ，在我们这个电路的例子中，电容式麦克风将连接到这些端子。
端子 2 是 - 输入，端子 3 是 + 输入。在下面的电路中，正麦克风端子将放置在端子 3 上，端子 2 将连接到负麦克风端子，接地。
3、引脚 4：为 GND（接地）
电源的负电压连接 的地方。
4、引脚 5 ：是放大器的输出
放大的声音信号输出的终端 。
5、引脚 6：是接收正直流电压的端子
运算放大器可以接收放大信号所需的功率。
6、引脚 7：是旁路终端
引脚 7 通常保持开路或接地，然而，为了更好的稳定性，在 下面的电路中添加了一个电容，因为这可以防止放大器芯片发生振荡。

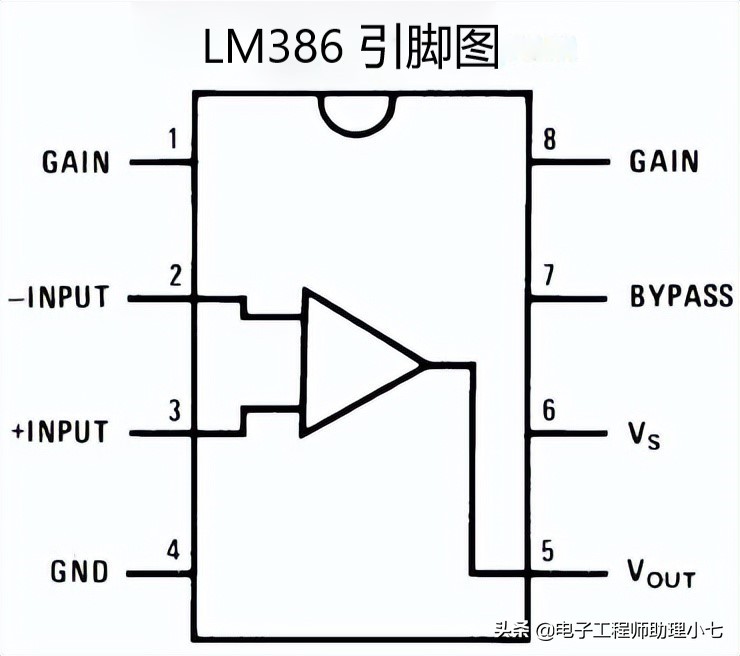

LM386 的引脚排列
二、麦克风放大器电路
麦克风放大器电路所需的元件：
- 麦克风
- 6 V 电源（ 4 节“AA”电池或直流电源）
- 2KΩ-6KΩ 电阻（取决于使用的麦克风）
- 10Ω 电阻
- 10KΩ 电阻
- 2 10μF 电解电容
- 100μF 电解电容
- 0.1μF 陶瓷电容
- 47nF 陶瓷电容
- 3.5mm 音频插头

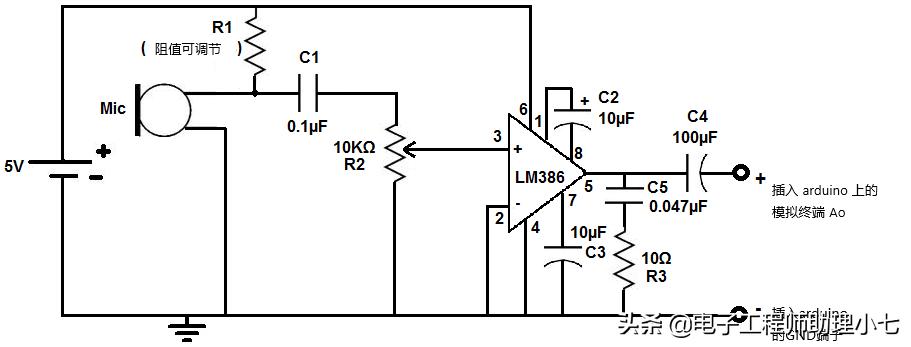

麦克风放大器电路的原理图 如下所示：
麦克风放大器电路的原理图
R1 是一个电阻，将麦克风连接到正电压，可以 让麦克风能够开机 。如果没有所需的电源，麦克风将无法工作。
电阻的值是可变的，因为它取决于你使用的特定麦克风，检查你正在使用的麦克风的 datasheet，找出上拉电阻的最合适值。
C1 是一个电容， 用于阻断输入信号上的直流电压并允许交流电通过 。当我们对着麦克风说话时，我们的声音或音乐就是交流信号，这是我们想要通过输出的信号的唯一部分。
直流信号仅用于给麦克风供电，我们不希望它出现在输出中，这就是我们使用这个电容器的原因，让它阻止直流但允许交流进入输出。
R2 是一个电阻， 用来控制音量 。
C2 是一个电容， 用于设置 LM386 放大器的电压增益 。因此，输出电压是输入电压的 200 倍，是 LM386 可以提供的最大增益。
C3 是一个电容，可 提高 LM386 放大器的稳定性 ，以防止出现振荡等问题。振荡会使声音信号失真，使它们不清楚或不能理解说的什么。
C4 是一个电容，用于 消除 LM386 放大器输出的任何直流偏移 。
C5 是一个电容，用作 输出的电流库 。当电流突然激增时，该电容会耗尽电量，而当电流需求较低时，该电容会重新充满电子。
麦克风放大器电路的工作原理：
电路从麦克风开始，麦克风拾取声音信号并将其转换为电信号，这些电信号被 LM386 放大，被放大的信号通过 LM386 放大器 的引脚 5 输出。
现在你可以用来做一些和声音相关的事情，比如输入电脑用录音软件录音，它可以输入到 arduino 中，这样的话，电路可以对声音做出反应，并且在检测到声音时，触发另一个电子元器件。
如果我们在上面的电路中添加一个 3.5mm 音频插头，使插孔的尖端连接到电路输出的正极端子，插孔的地线连接到电路的地线并将其插入计算机，我们就可以在计算机上进行录音，就像专业的麦克风一样。
