沼气灶改造方法 (内焰式沼气燃烧器工艺介绍)

2012年底焦作瑞某纸业新增厌氧系统试运行以来,沼气产量逐日增加。但由于锅炉沼气燃烧系统设计燃烧量偏低,出现沼气无法全部燃烧,被迫由火炬燃烧排空。如何把沼气全部送到锅炉燃烧,节约燃煤消耗成为摆在焦作瑞某纸业全体员工面前的一大课题。

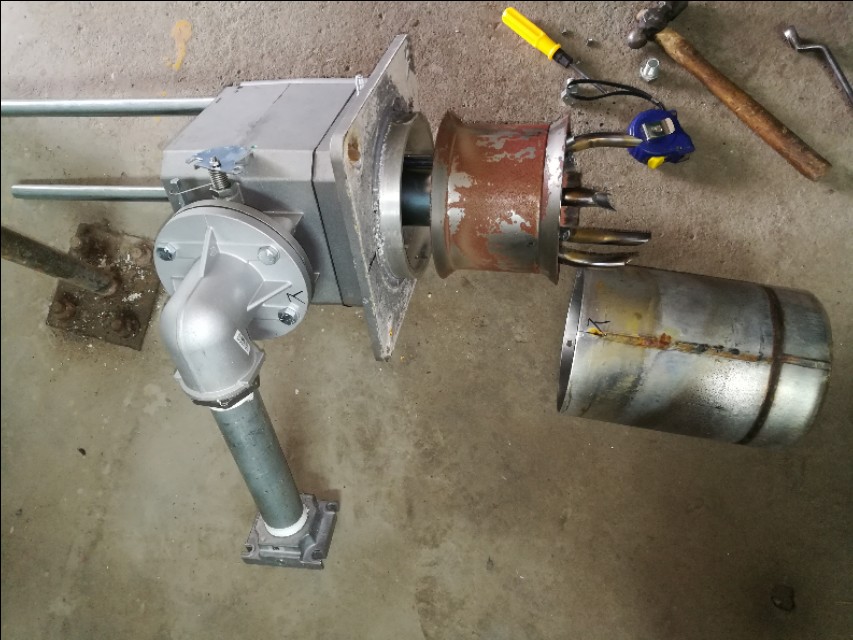

为此,焦作瑞某纸业动力车间机电仪和锅炉运行人员组成攻关小组,邀请北京百得燃烧器有限公司专业沼气燃烧器工程师共同制定改造方案,积极实施。先后拆除了口径DN80管道及其上阀门和支架,安装两条口径DN100管道,在口径DN100管道上增加膨胀节、燃烧手动球阀、气动切断阀、管道支架;更换压力空气管、电磁先导阀、快速排气阀;将燃烧器机头拆下,更换相应沼气部件,混合器、自动点火支架、火焰监测支架等。改造结束后沼气最大燃烧量由过去的650m3/h 增加到1100m3/h,
