PKPM电力套件 2023_R1.3版本
PKPM电力套件（BIMBase_S）2023_R1.3版本即将上线官网。新版软件共优化了以下5大模块：
基础功能： 优化平面视图标高及偏移体系，调整模型位置更加方便快捷；
协同： 新增基于服务器的文件级协同，解决专业间模型数据关联调整难题。公共库与工程库完全独立，每一个工程都拥有独立的库，和其他工程的数据互不影响。
电气： 优化主接线设计，增强编辑的流畅体验；优化出图统计及自动标注效果，减少出图工作量。
总图： 新增土方平衡计算，自动得出挖填方量相差最小的场地标高，为设计师提供帮助指导；新增出图统计，一键生成总平图及技经指标表等，提升出图效率；优化道路编辑，增强编辑的流畅体验。
移交： 新增基于文件协同管理的批量GIM文件导出，并支持将IFC文件合并到GIM文件中，减少移交工作量；新增GIM设备导入及工程还原，提升模型的复用率。
一、基础功能
”
▶ 电气布置、总图布置工具均可基于标高布置，基于标高偏移布置；
▶ 标高偏移、标高均可修改；
▶ 标高删除解除标高绑定关系。
二、协同
”
2.1

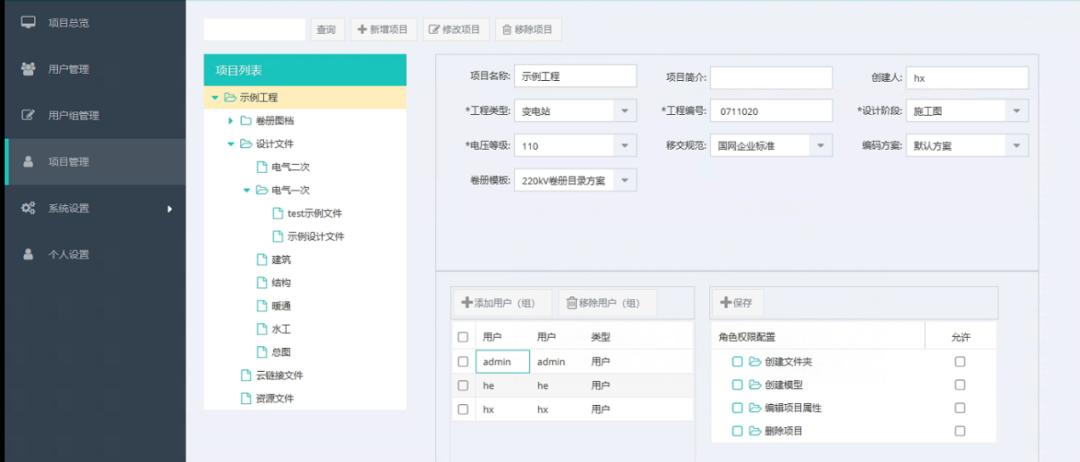

文件管理
▶ 新增基于设计文件协同管理；

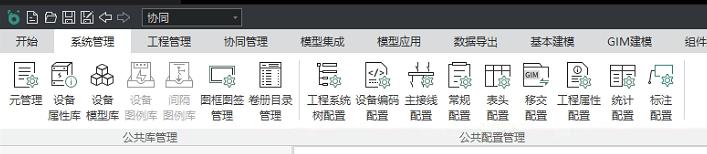

▶ 提供协同工程管理、权限管理、设计文件管理、卷册图档管理。
2.2
公共库&工程库

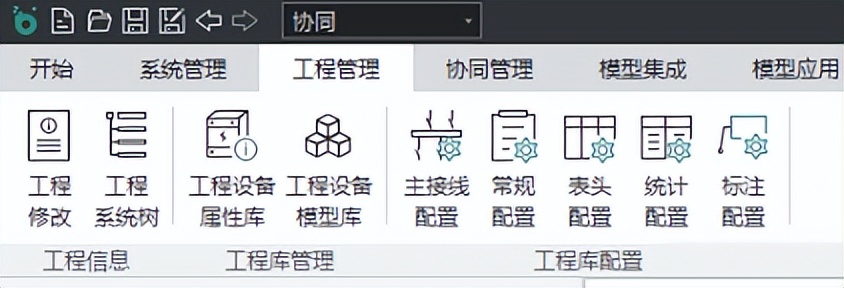

▶ 工程库与公共库分离，工程库可个性化设置，不影响公共库；
▶ 工程设计均基于工程库适配。
2.3

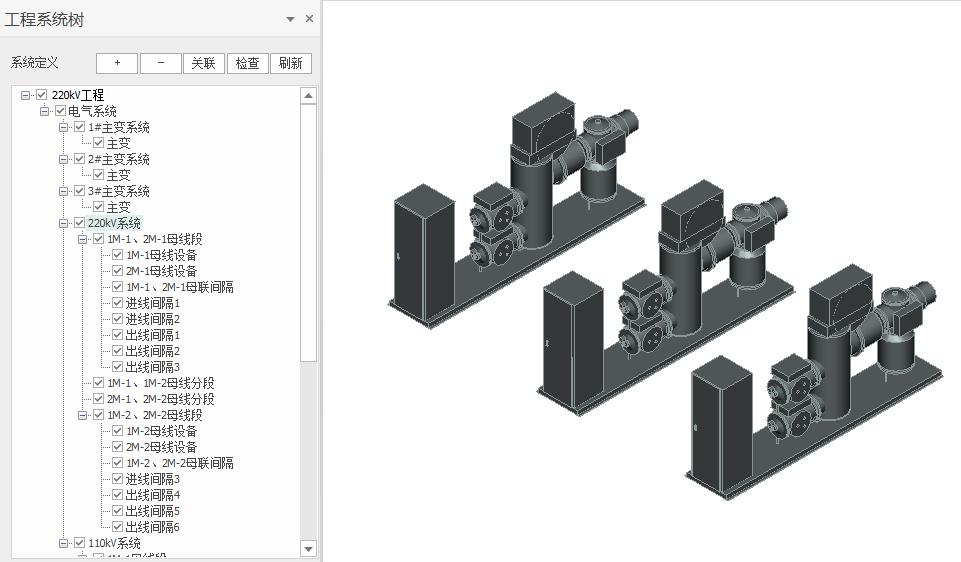

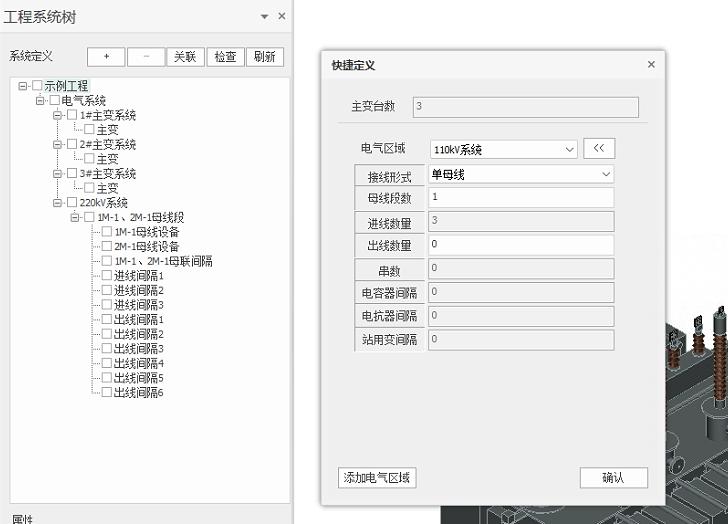

工程系统树重构
▶ 重构工程系统定义的范围；
▶ 优化工程系统配置自定义功能；
▶ 优化快捷定义。
三、电气
”
3.1

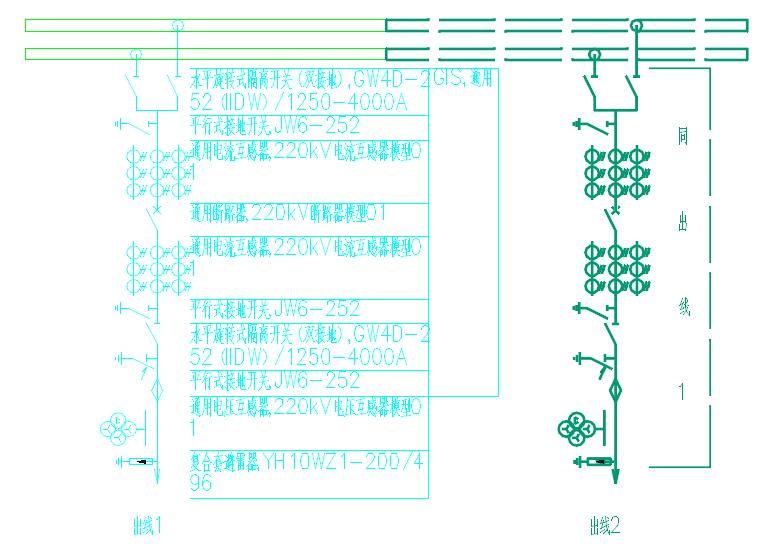

主接线

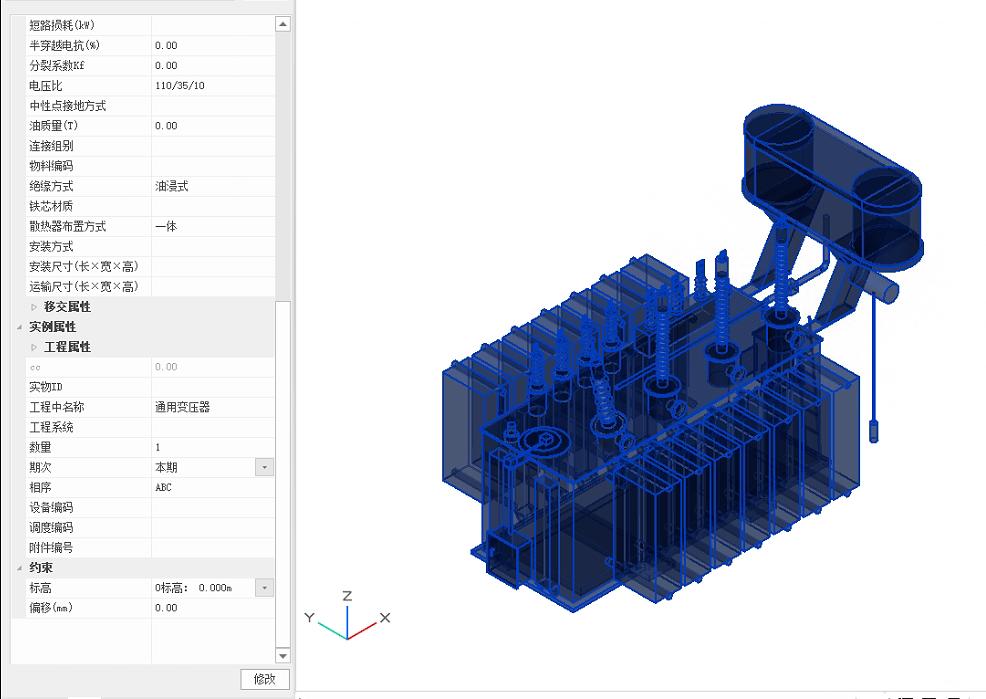

▶ 属性对接工程库；
▶ 同类设备属性支持复制；
▶ 组合设备支持子部件参数读取；
▶ 增加期次设置功能，可快速完成间隔图例、母线、标注等期次处理；

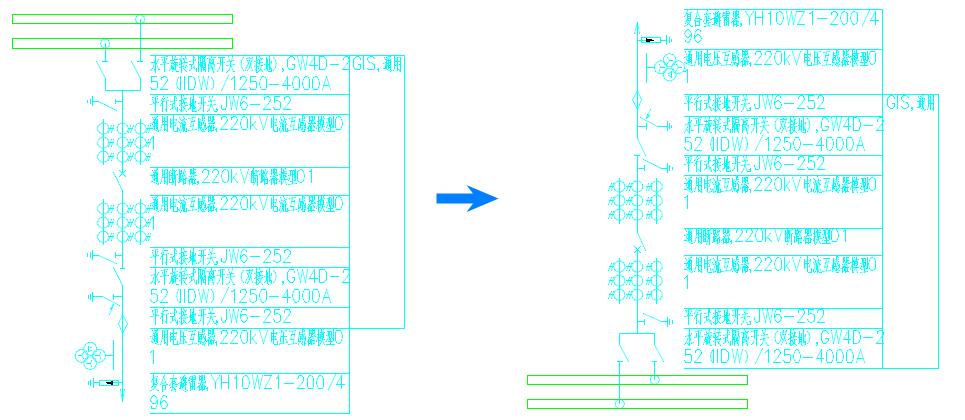

▶ 增加间隔翻转功能，间隔翻转同时标注自动处理；

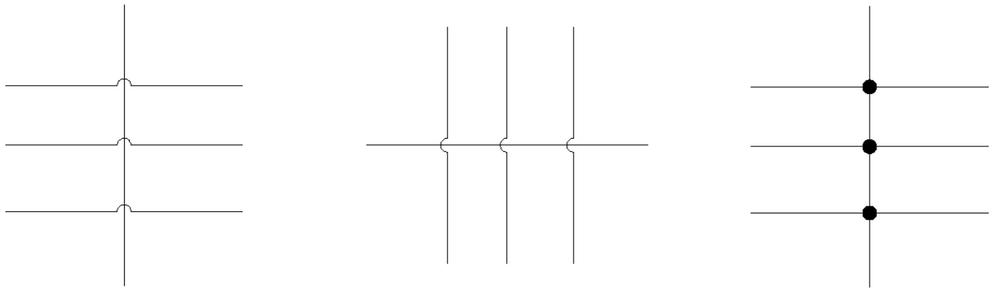

▶ 增加接线绘制及接线跨越功能，实现区域与区域间接线的绘制及交叉情况处理；
|
|

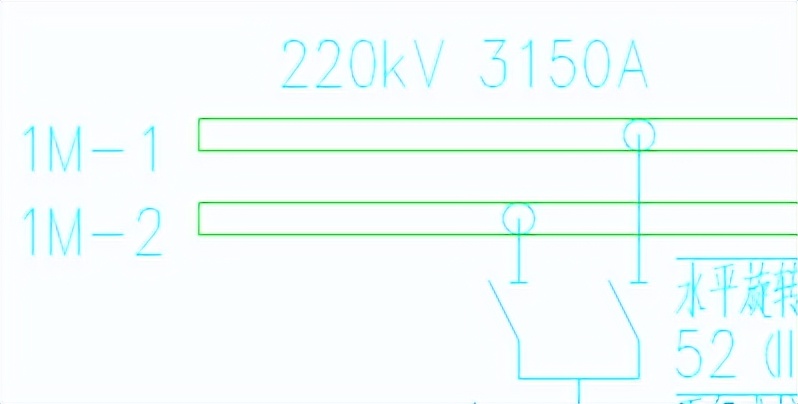

▶ 增加母线标注及自由标注功能，实现母线及任意内容的自动标注。
3.2
出图统计

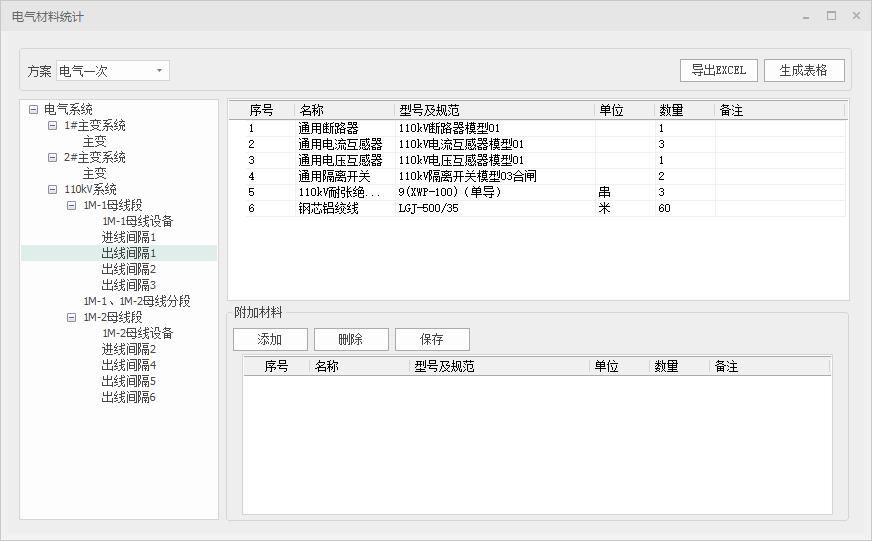

▶ 通过模型与工程系统树的关联关系，可自动统计设备材料；
▶ 支持导体裕量统计；

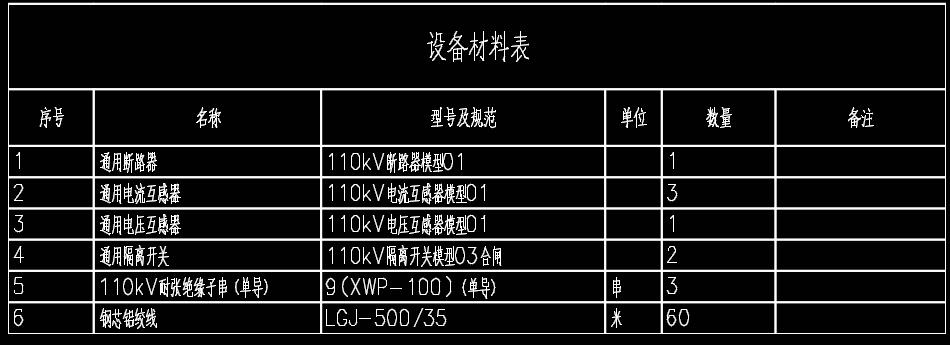

▶ 同时可输出图纸设备材料表和设备材料一览表；

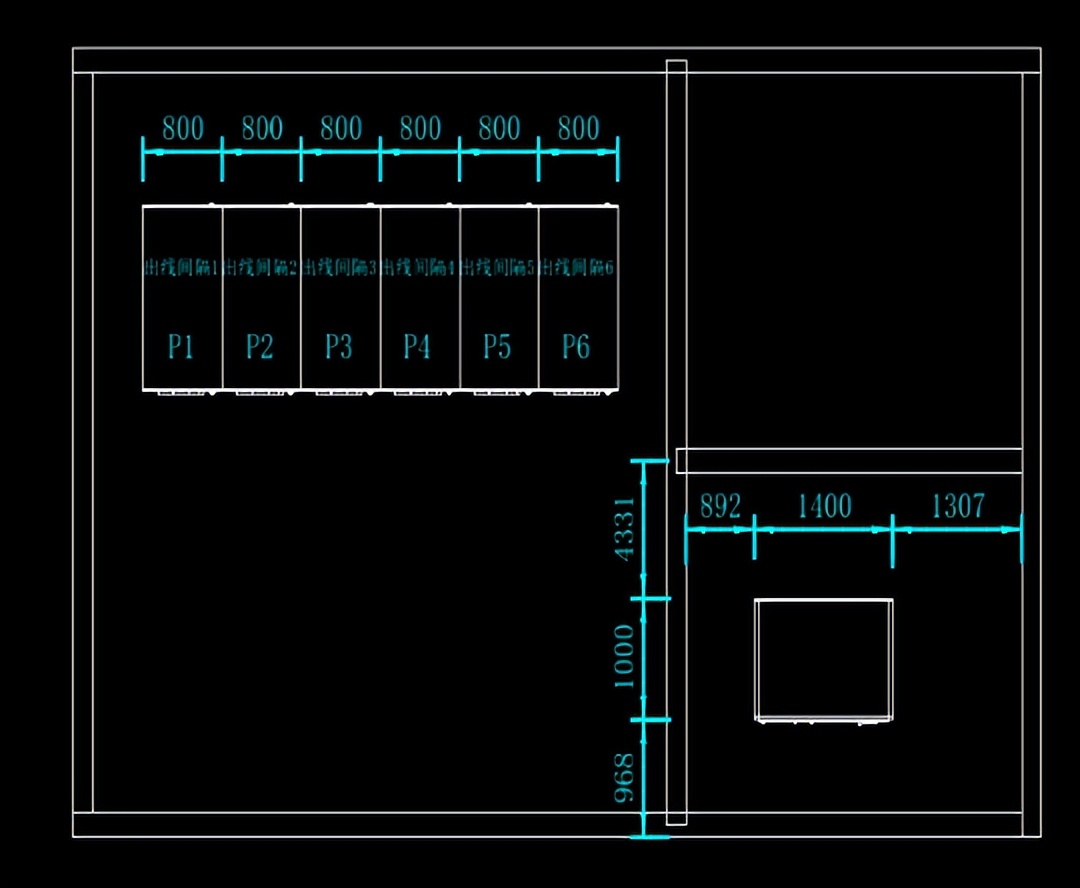

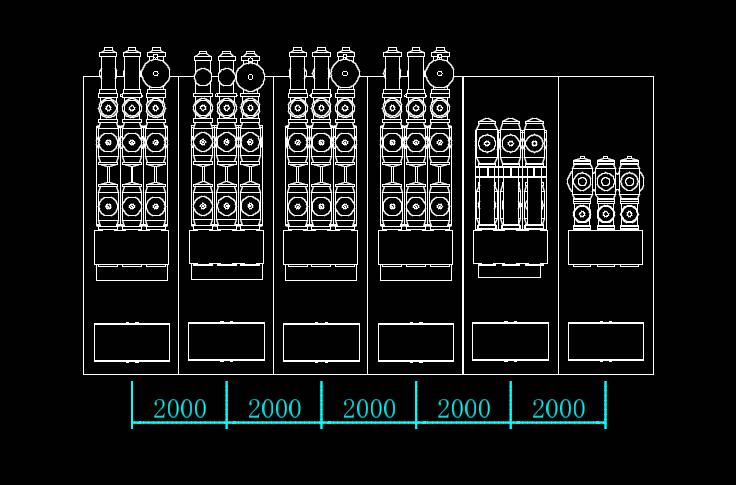

▶ 新增设备间自动标注，可在图纸上框选设备快速完成设备间距离的标注；

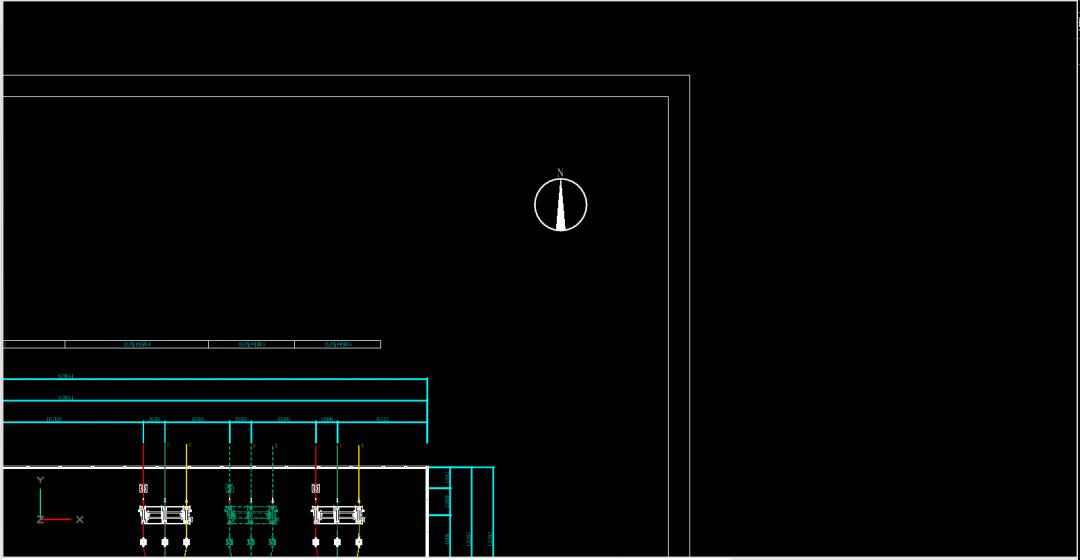

▶ 新增指北针，可在平面图出图时，自动完成指北针标注，角度对接工程坐标到正北角度；
▶ 平面图
● 优化电缆沟、道路出图简化表达；

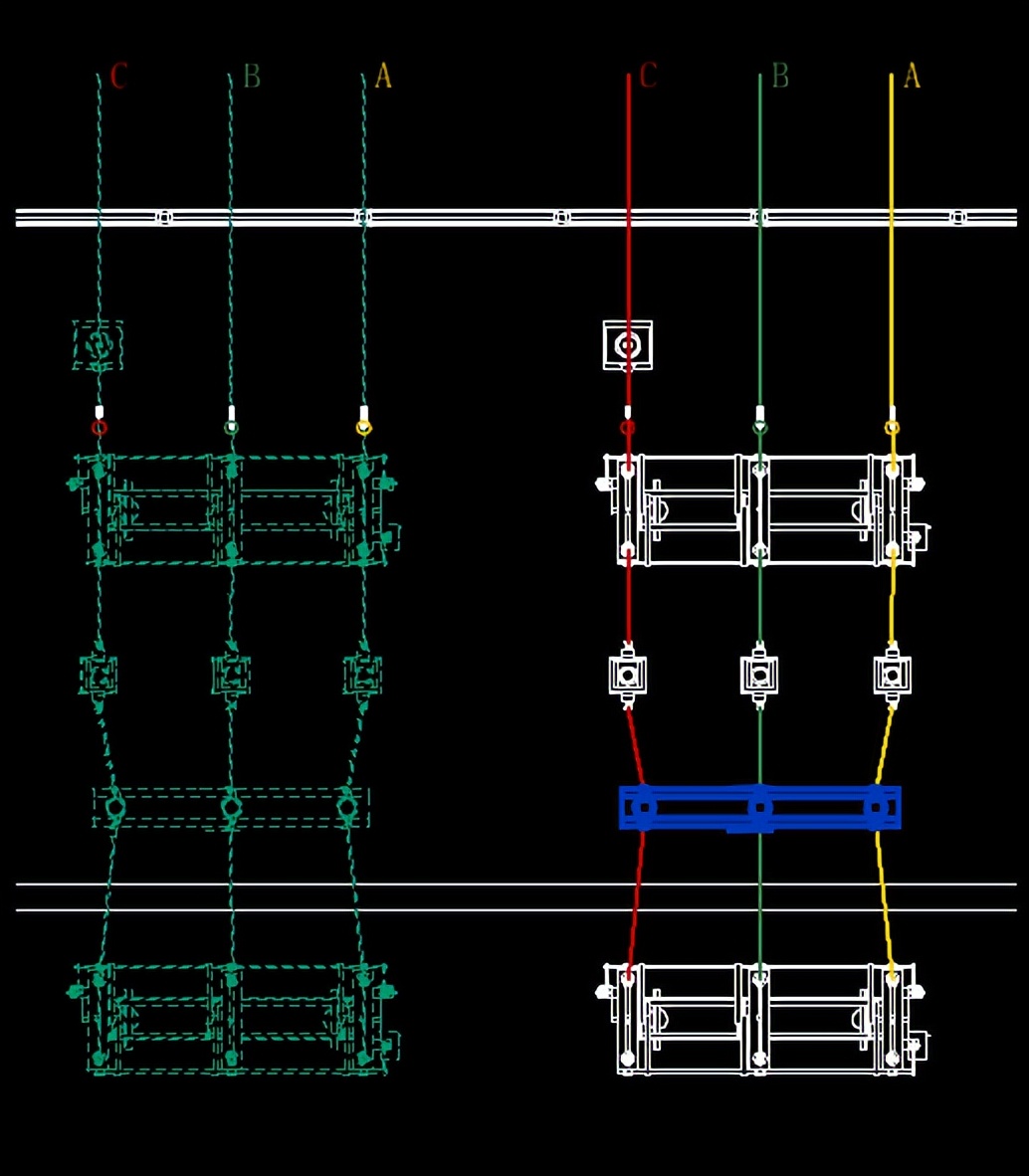

● 区分设备期次图层表达；

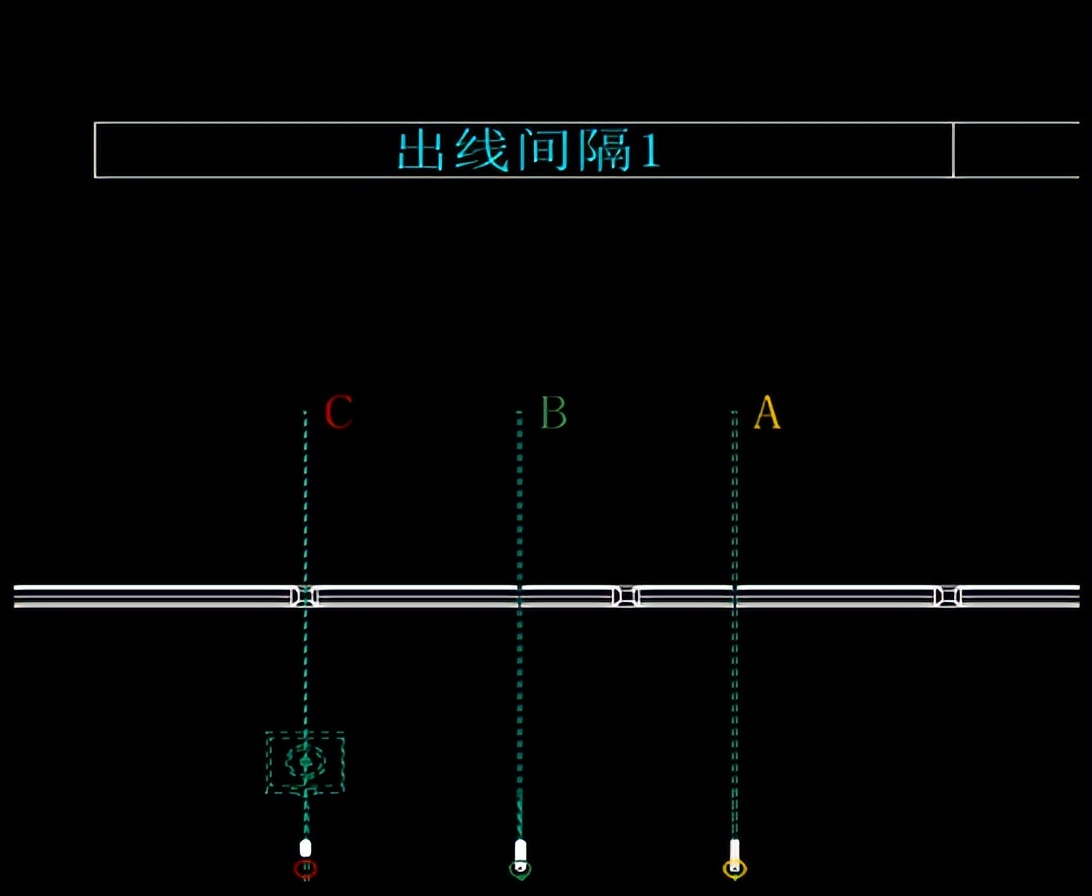

● 优化引出线相序、间隔名称标注；
● 增加户内开关柜等设备间隔名称、编号、位置标注。
|
|
|
|

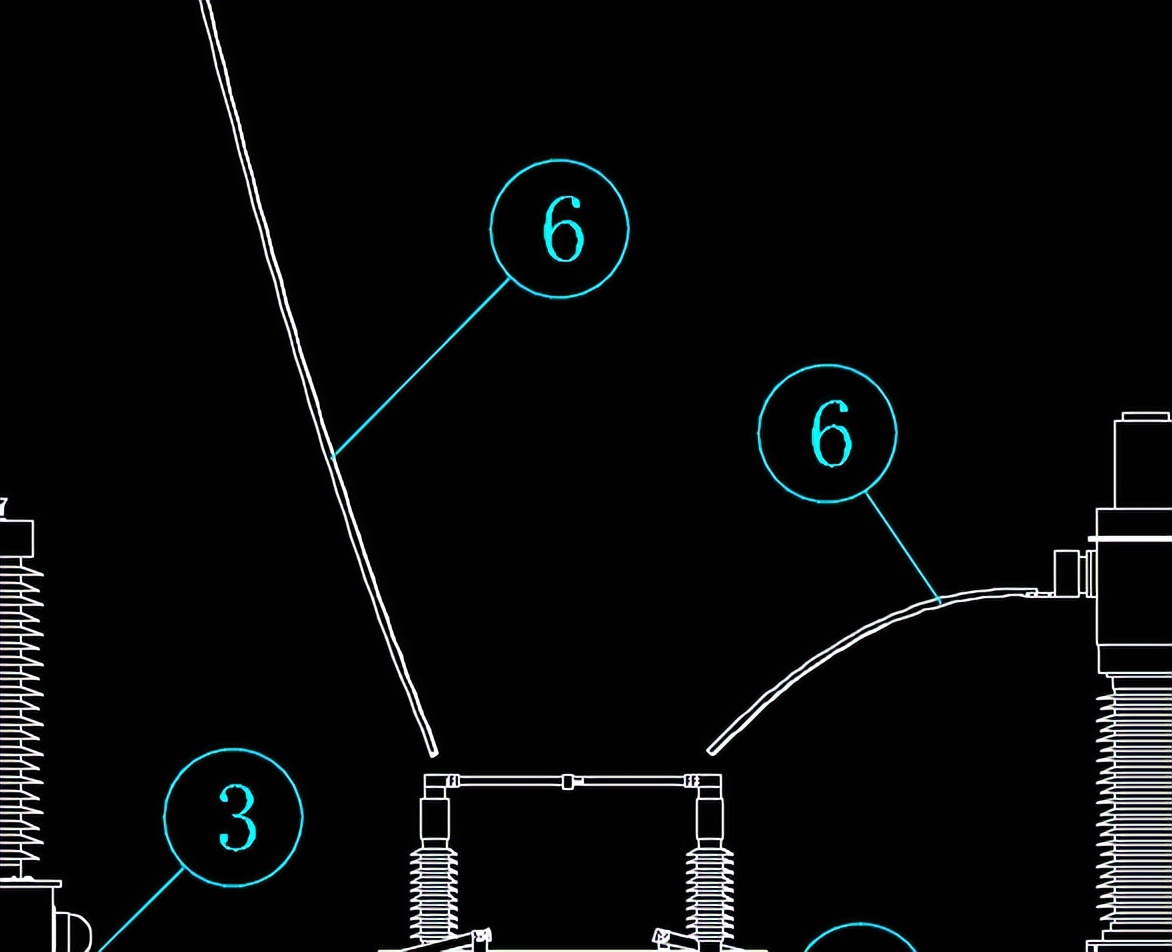

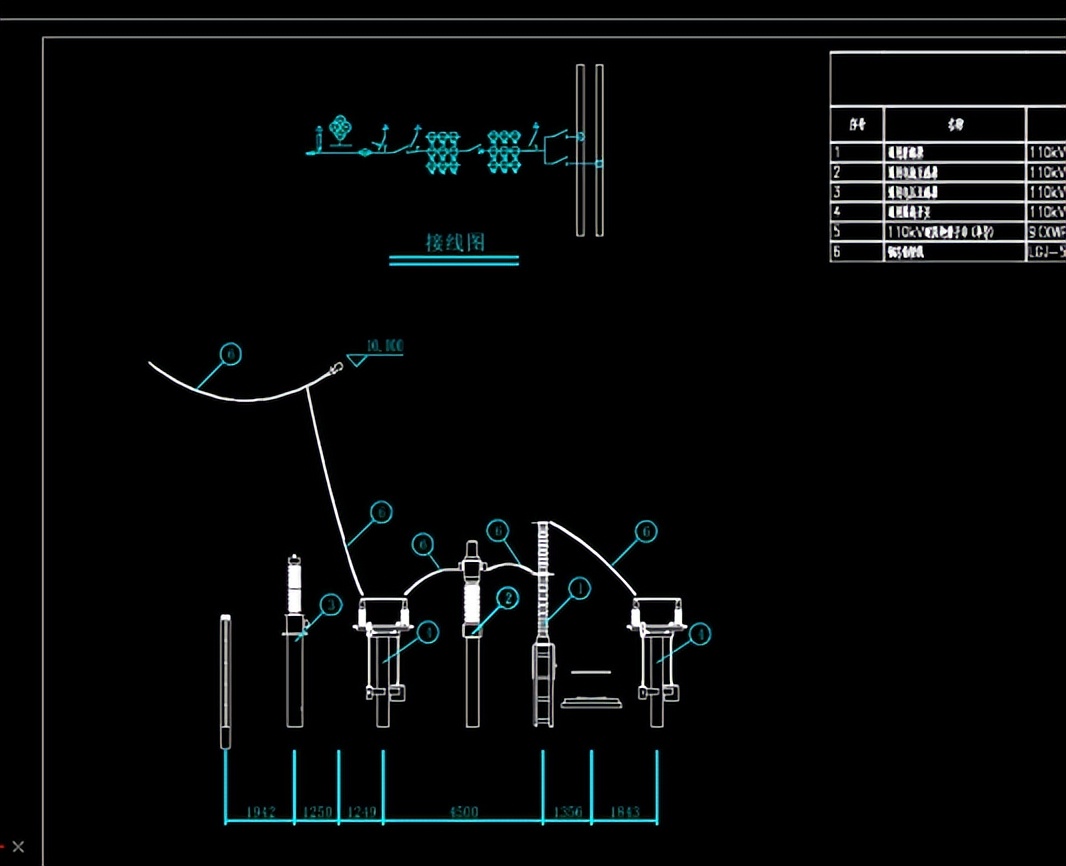

▶ 断面图
● 增加间隔接线图；
● 优化导线材料序号标注位置准确性；
● 优化挂线点标高标注；

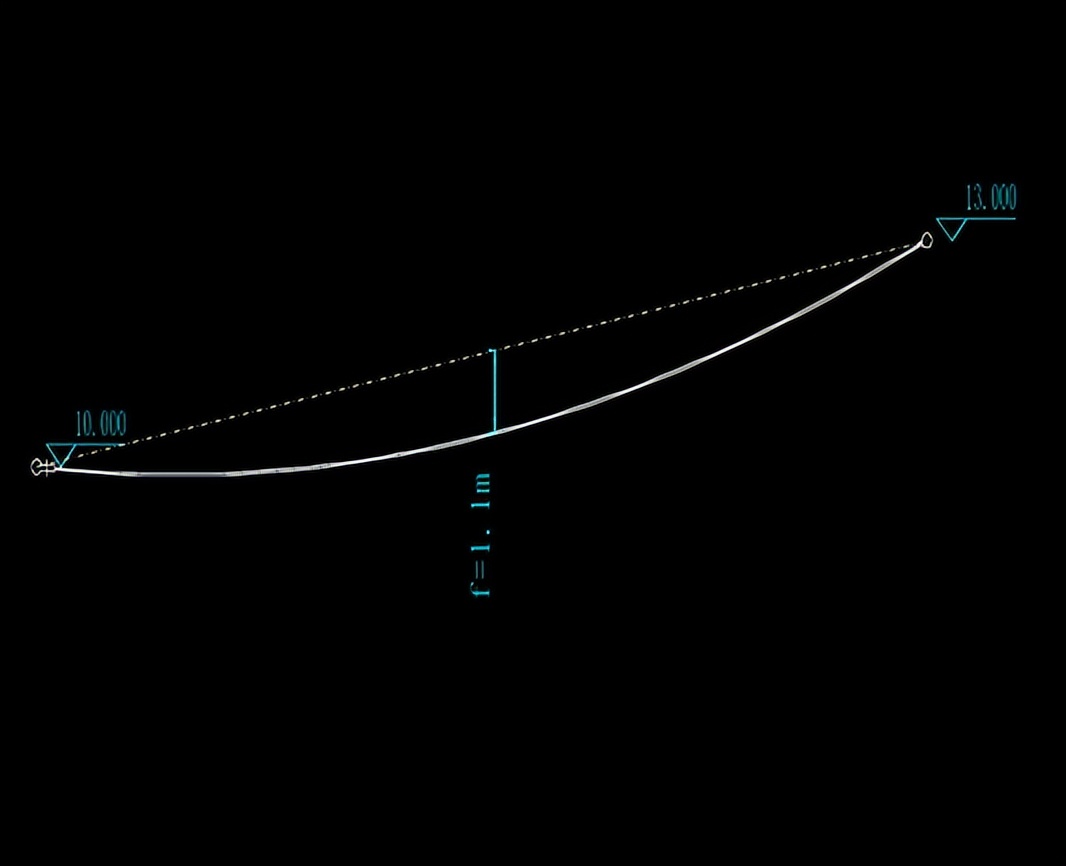

● 增加跨线弧垂标注。
|
|
|
|
四、总图
”
4.1
土方平衡

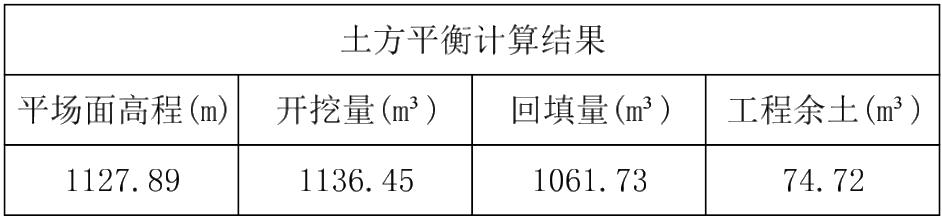

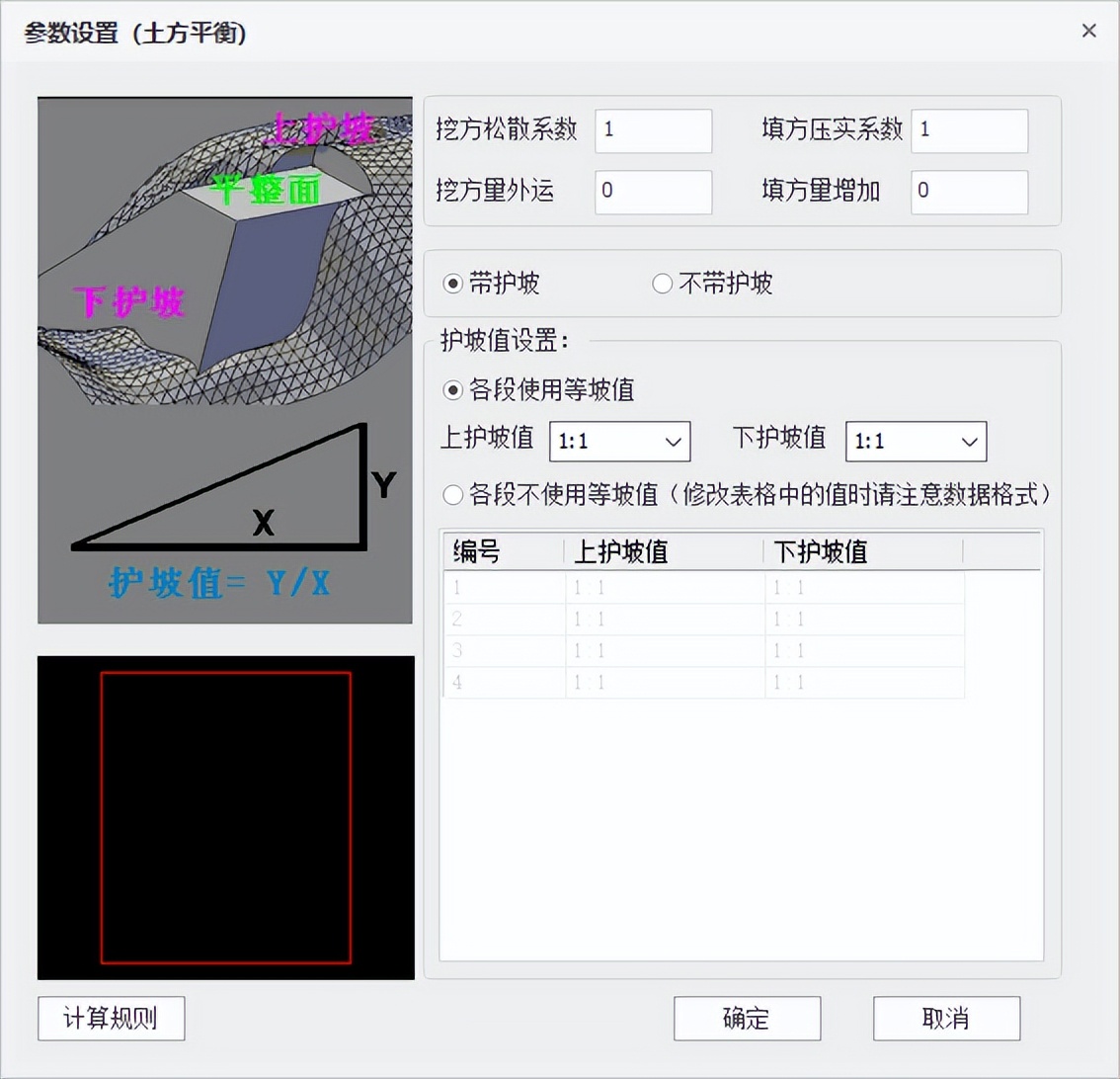

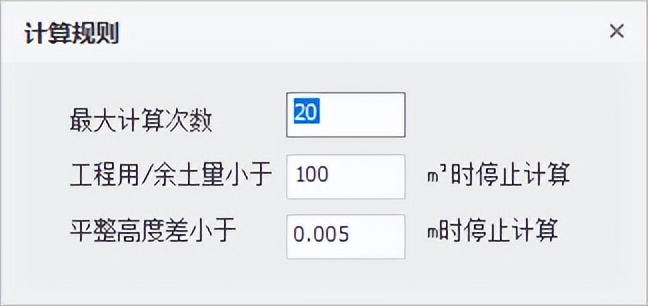

▶ 指定地形的平场面范围，根据挖填方系数，通过迭代计算的方法，自动得出挖填量最小的平场面高程。
4.2

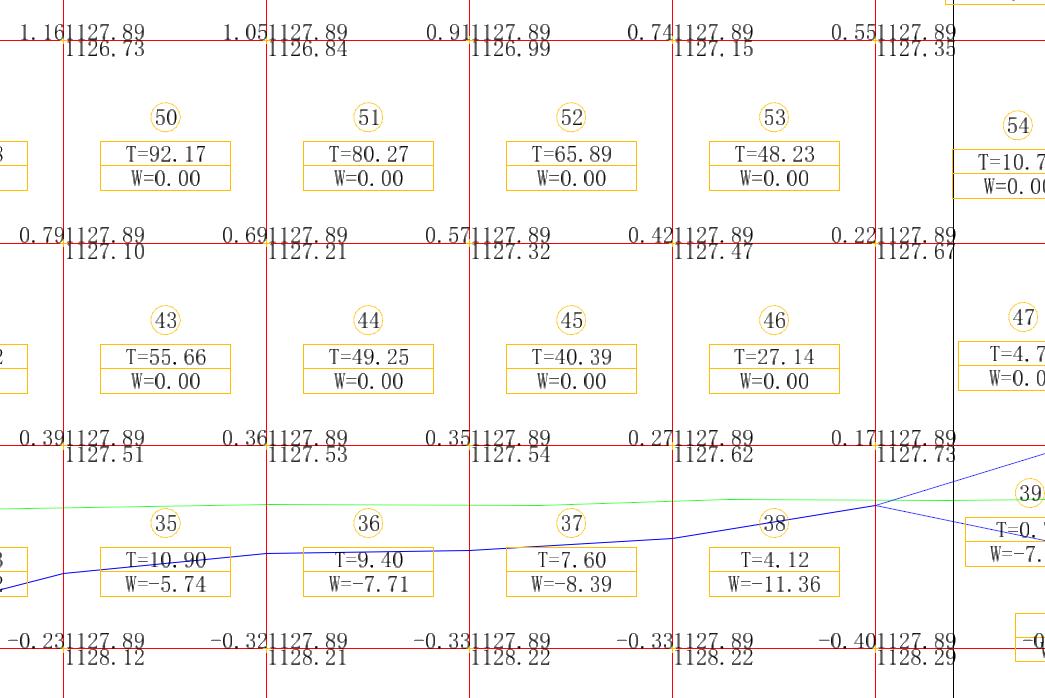

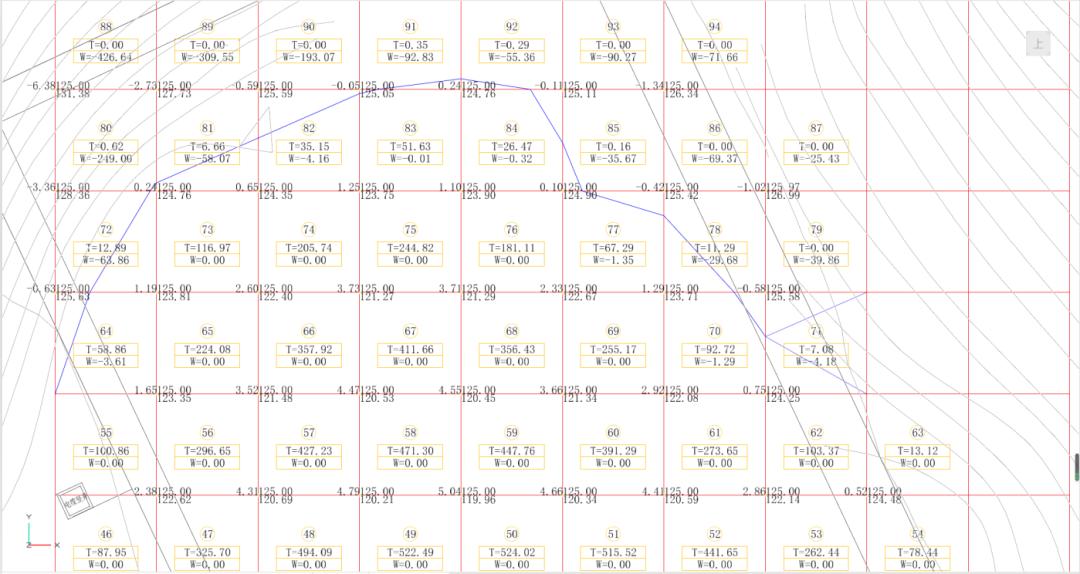

网格法土石方设计
▶ 设定网格间距，根据平整地形自动生成施工网格及标注，汇总统计并生成主要技术经济指标表；

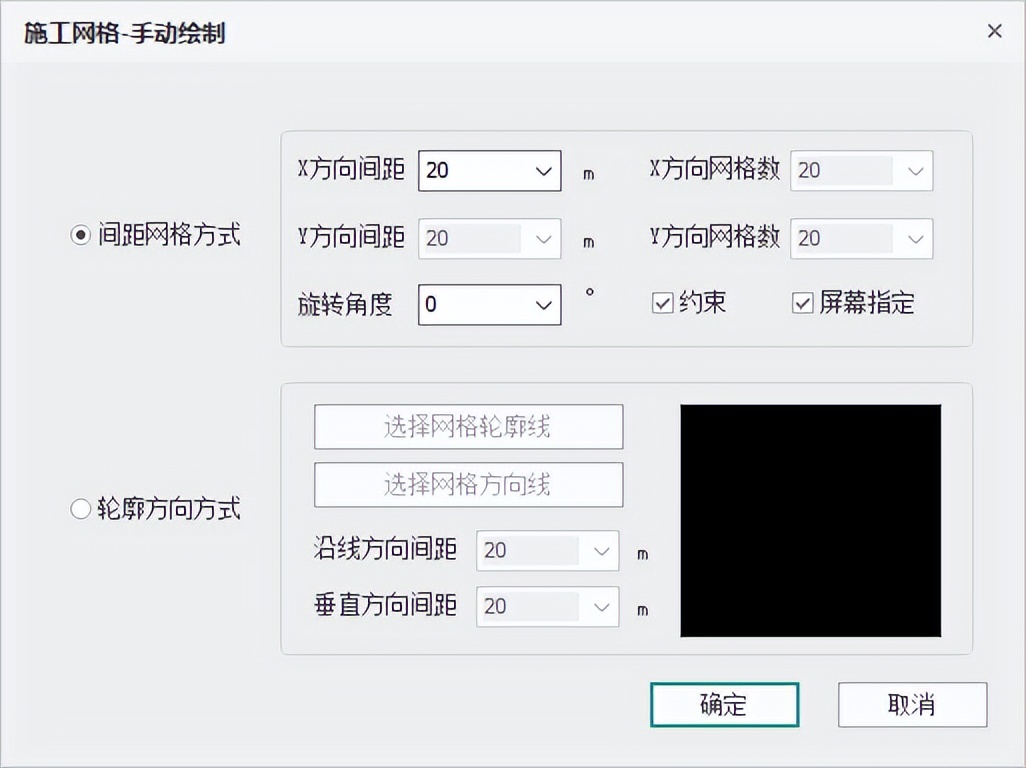

▶ 新增手动绘制网格、网格赋值、网格边界裁切、网格土方计算功能；支持对自动生成的网格编辑修改。
4.3
出图统计

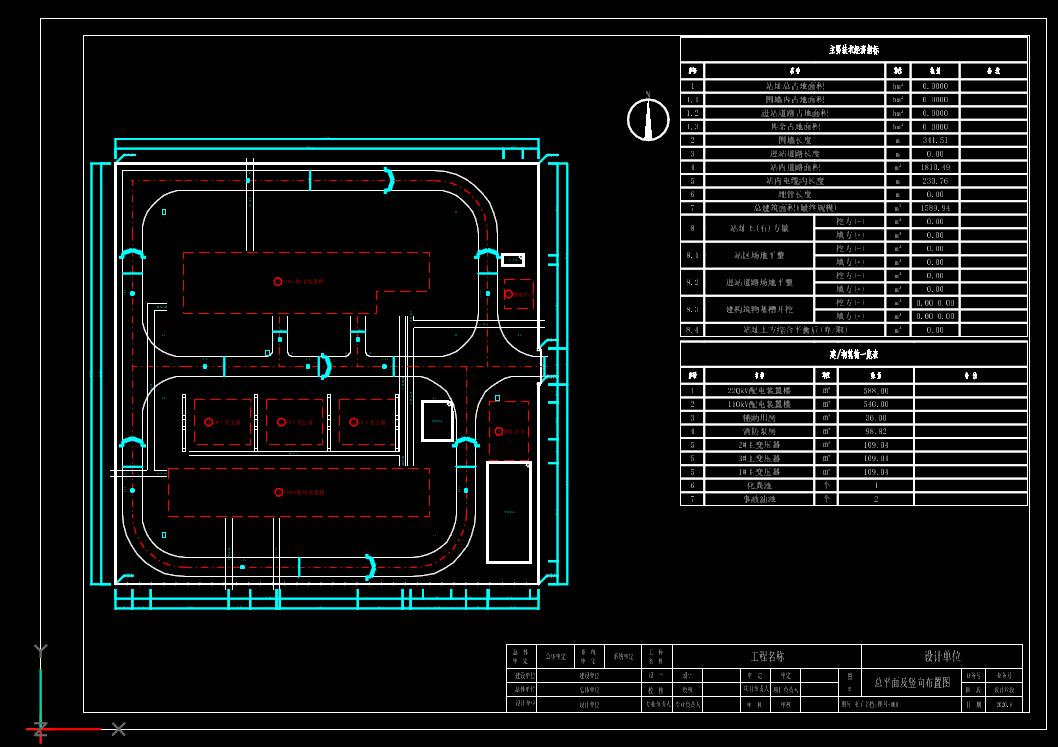

▶ 一键自动出图，并自动生成道路、围墙、电缆沟等总图构筑物的标注及统计表；

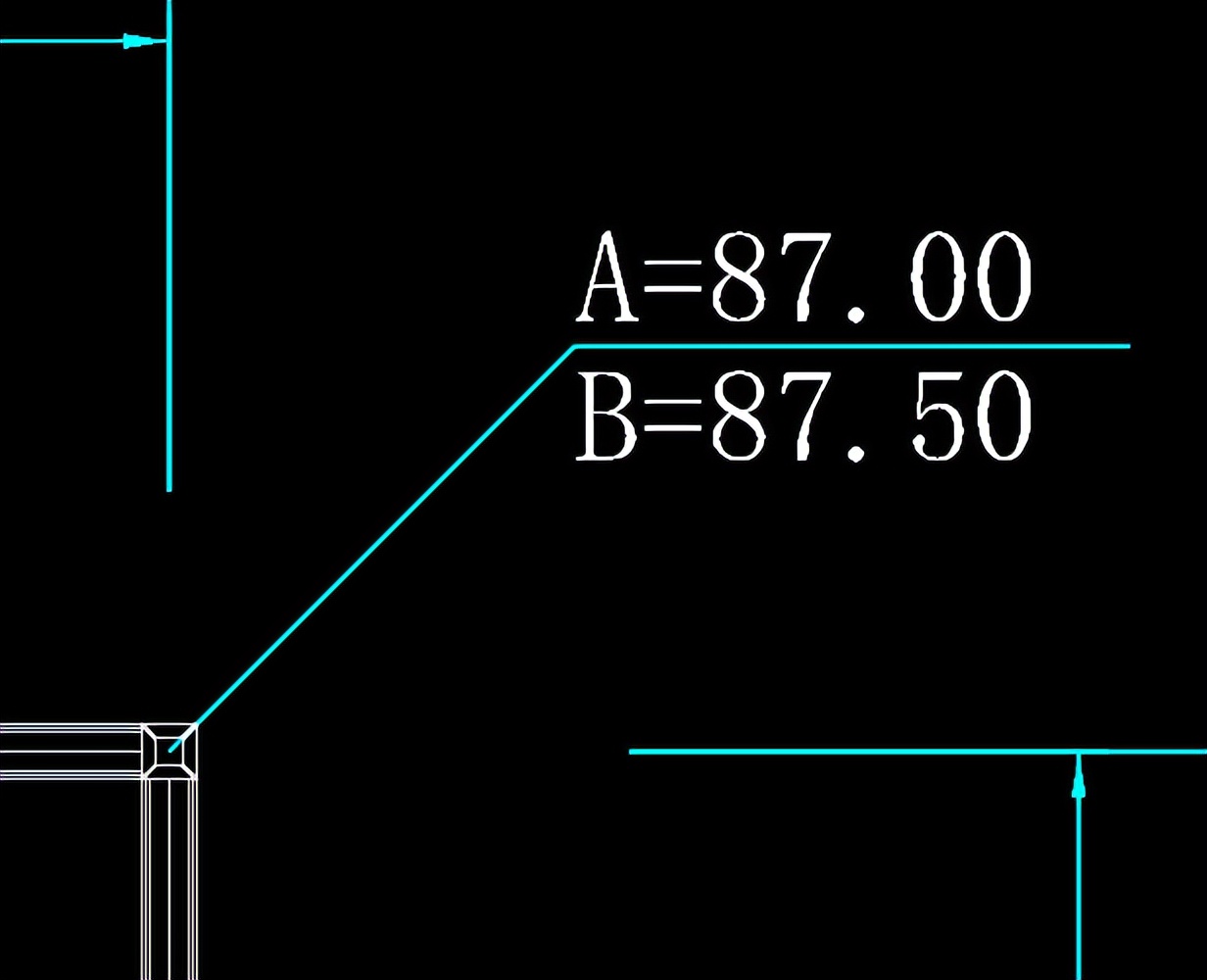

▶ 新增AB坐标标注；
▶ 新增道路标注；

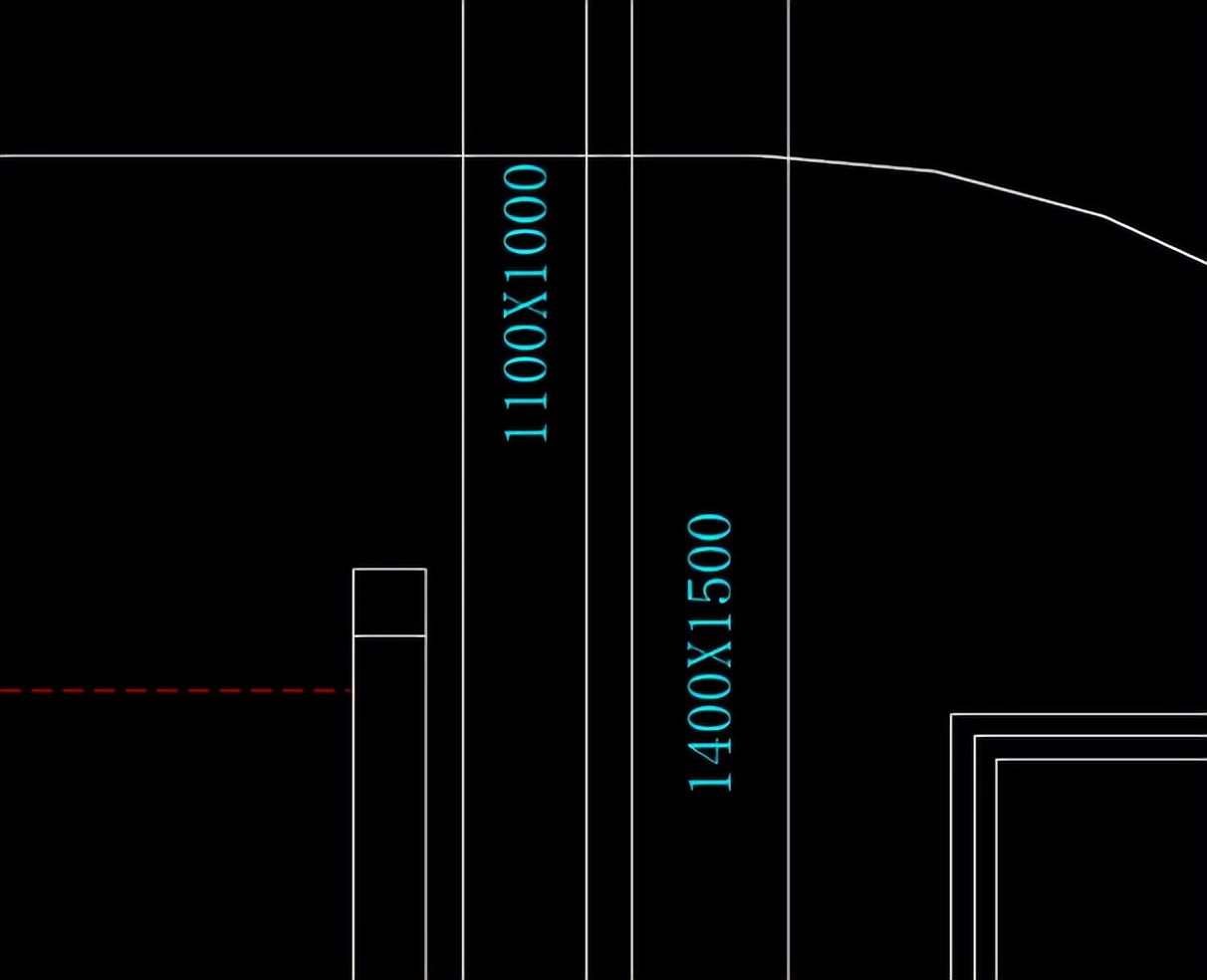

▶ 新增电缆沟标注；
▶ 新增建筑定义标注；
|
|
|
|

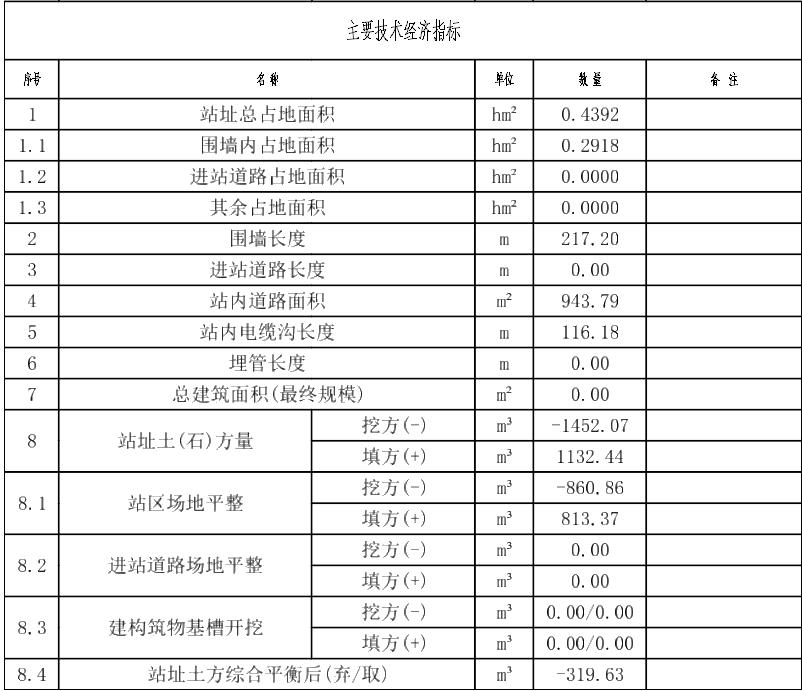

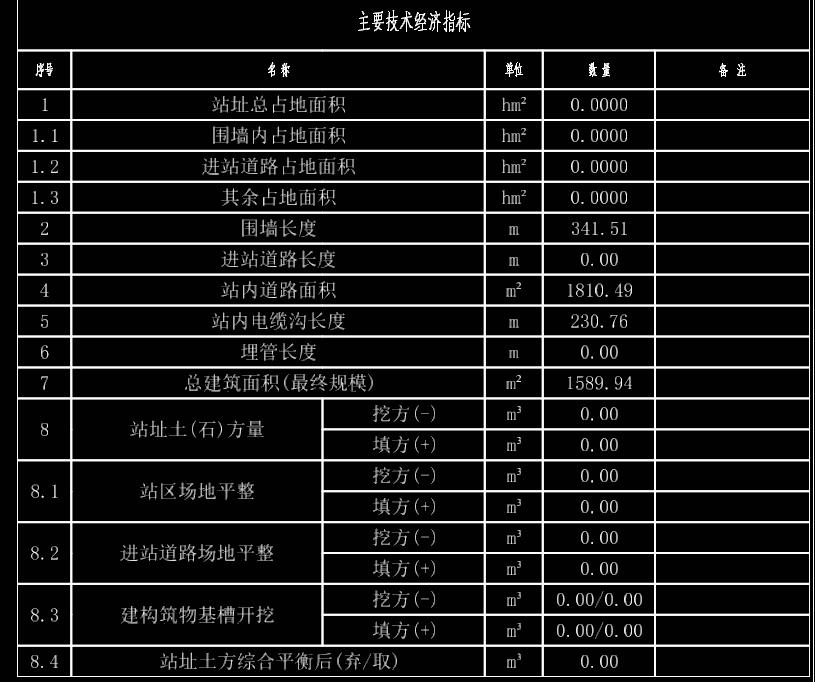

▶ 新增技术经济指标表；

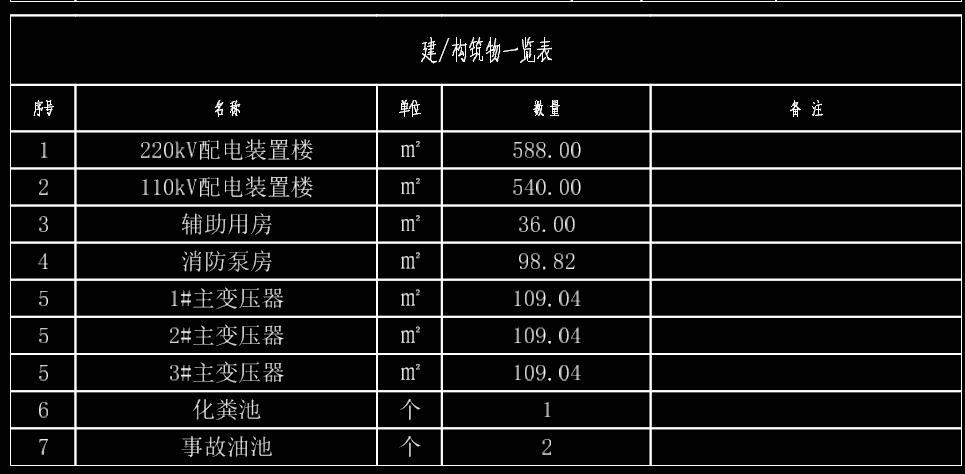

▶ 新增建构筑物一览表；
|
|

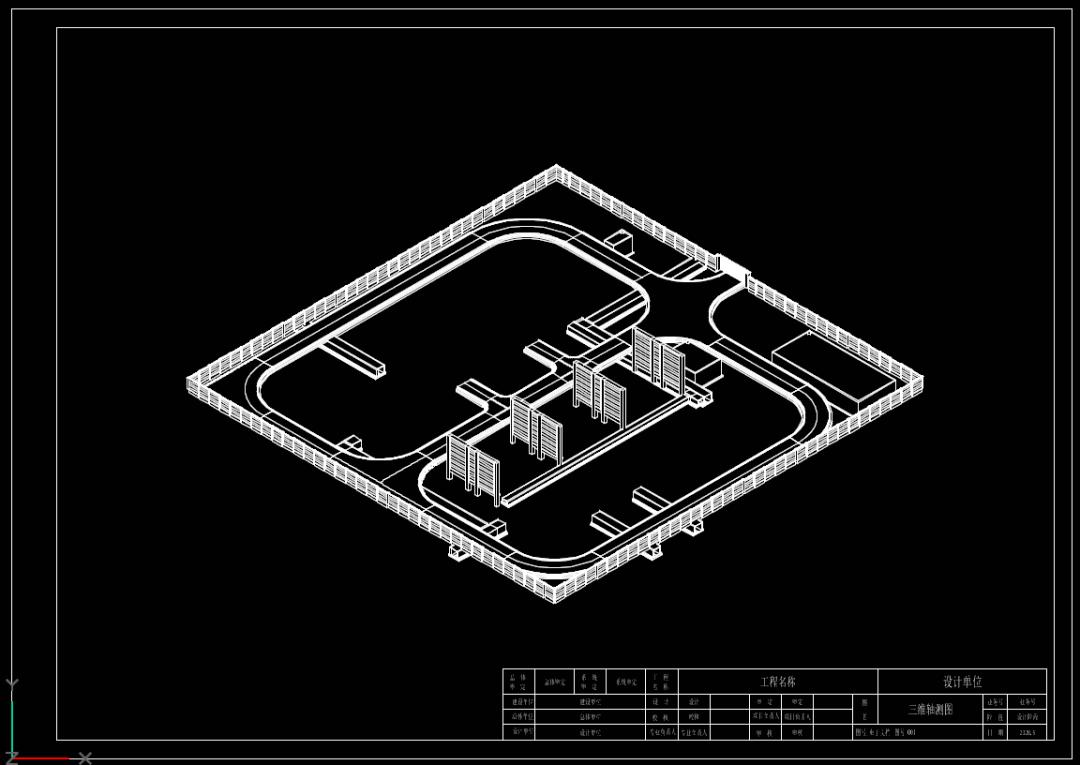

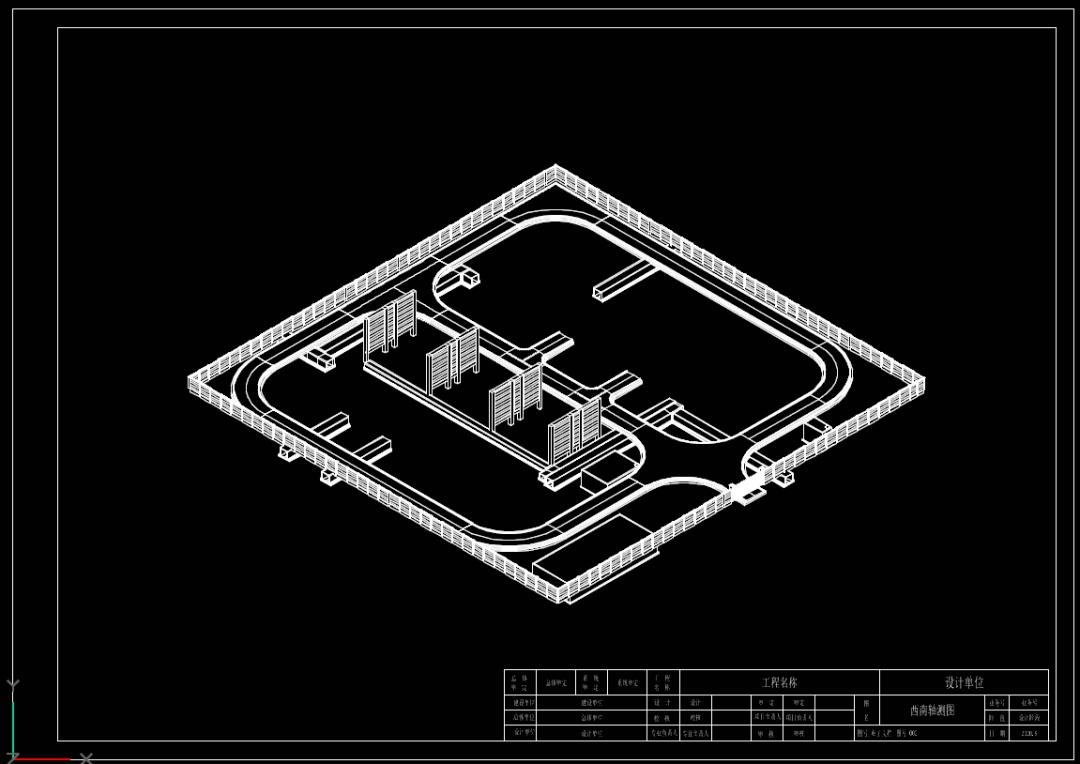

▶ 支持任意视角三维出图；
|
|
4.4

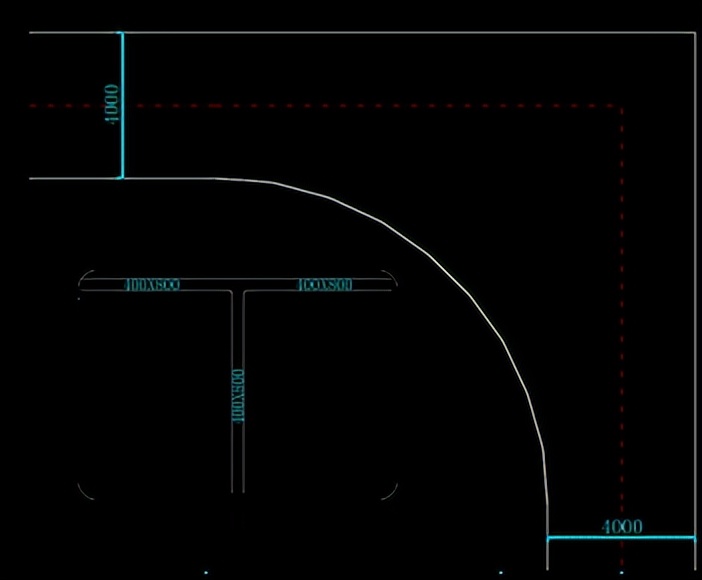

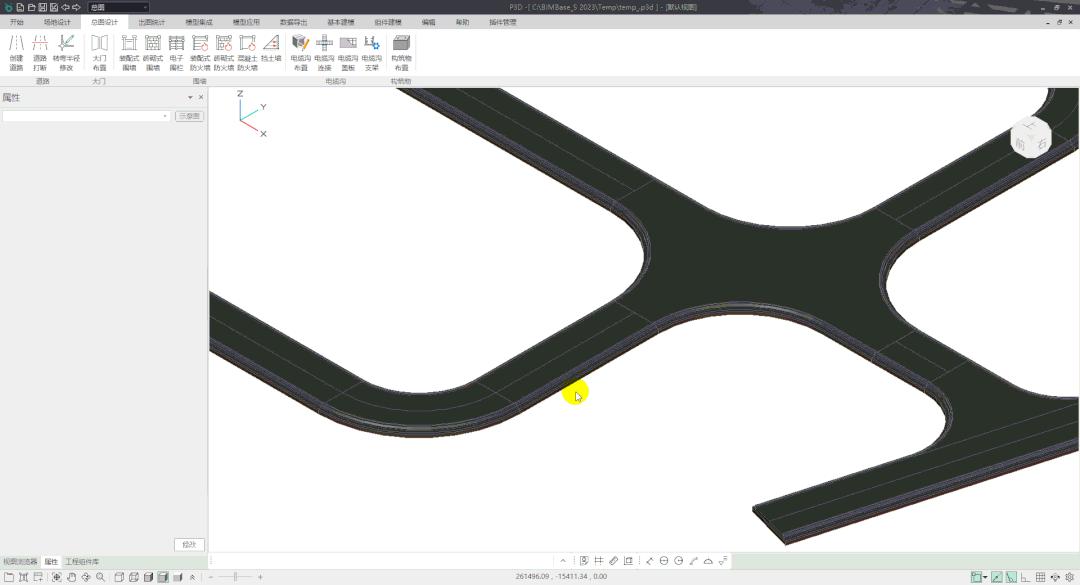

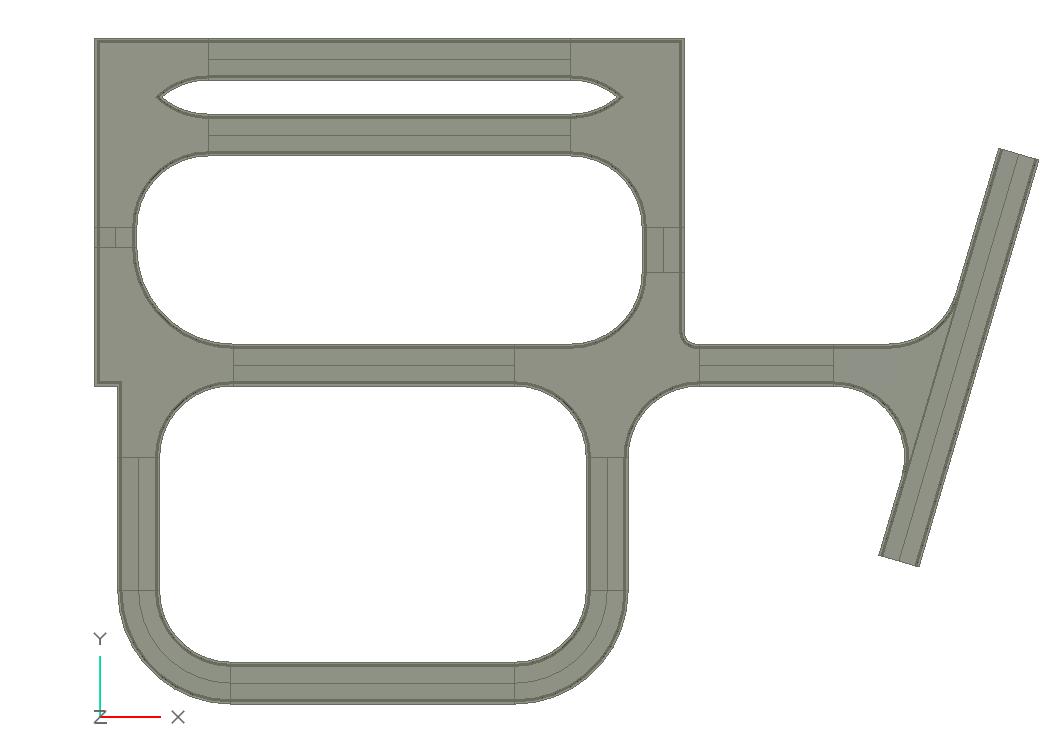

道路优化
▶ 新增道路特殊三通、四通及短接头；
▶ 新增道路打断功能；
▶ 新增道路夹点拖动；
▶ 优化道路属性栏，属性更改时接头联动修改。
五、移交
”
4.1

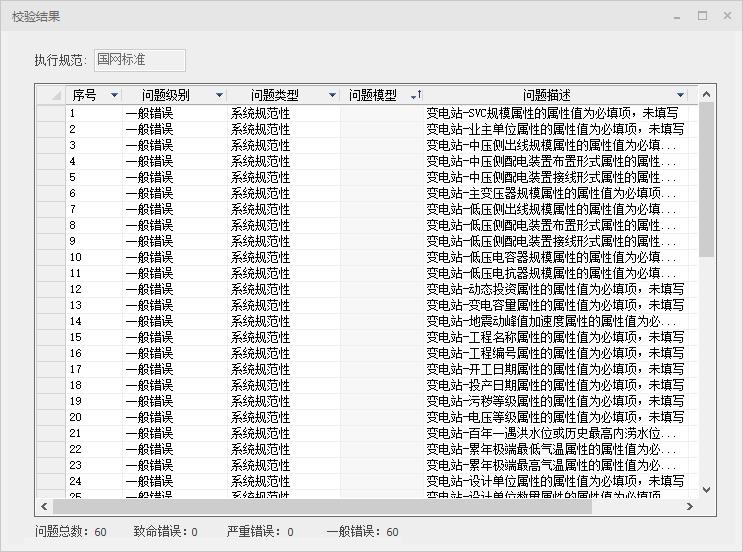

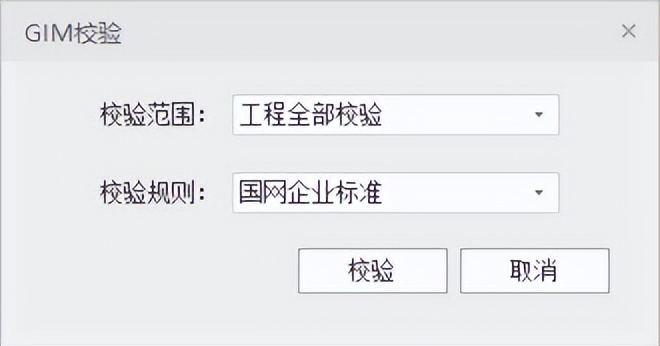

GIM校验
▶ 新增设计环境GIM规范校验，根据不同的校验范围执行GIM规范校验。
5.2

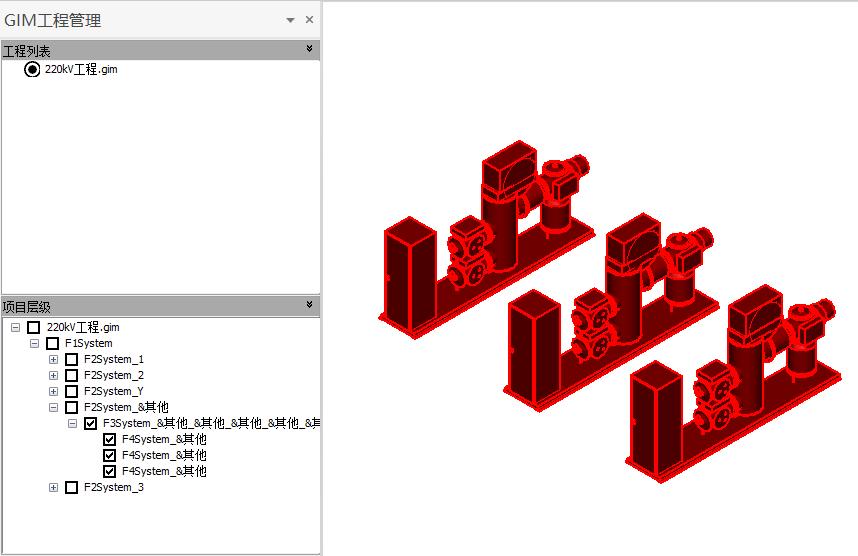

GIM导出
▶ 支持未和工程系统树关联的设备导出时按照规范中规定的其它层级进行导出；

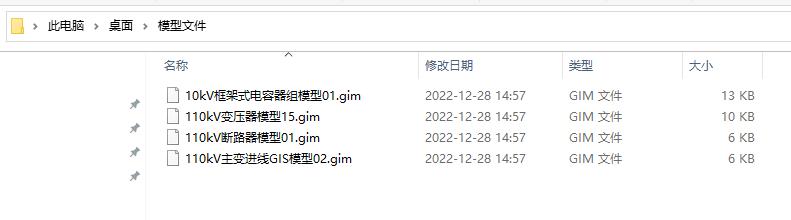

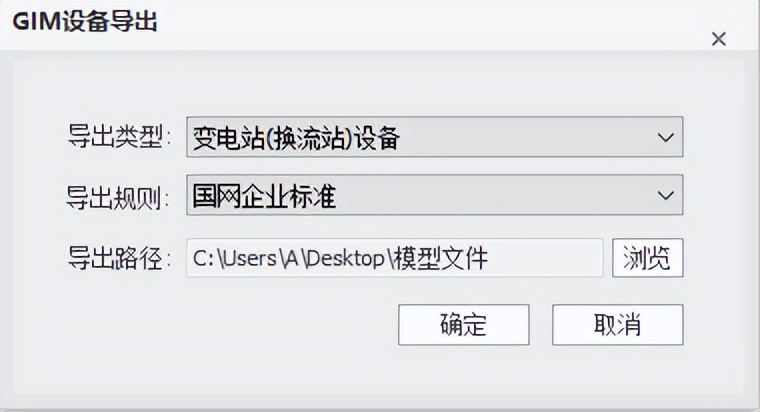

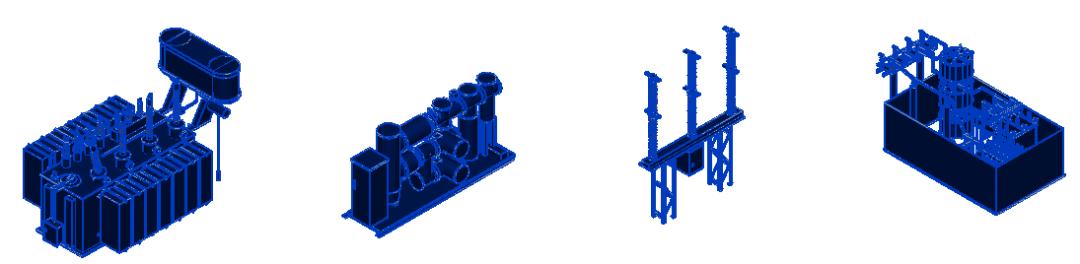

▶ 支持多选设备导出为GIM格式的设备文件；

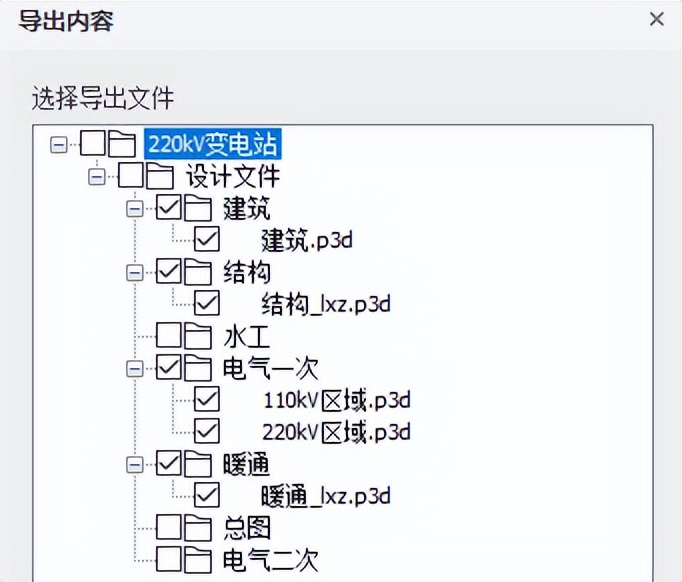

▶ 协同模式下导出工程，支持多个P3D设计文件合并导出为GIM文件；

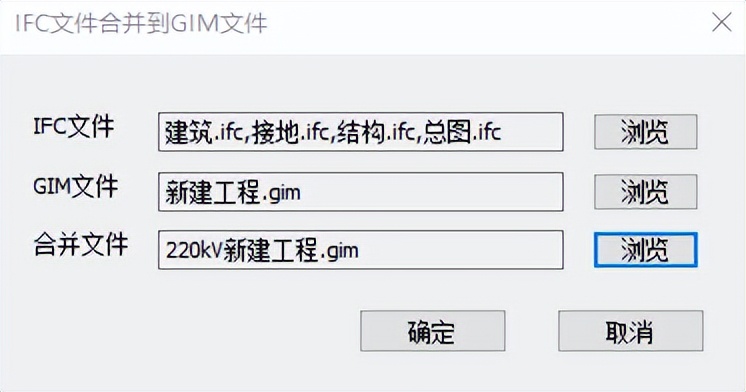

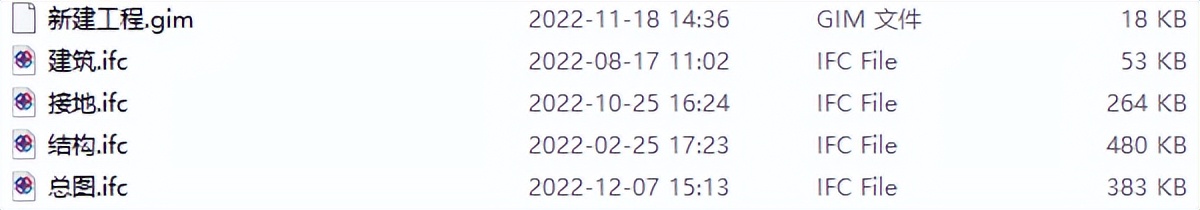

▶ 支持IFC文件合并入GIM文件内，不需要解析文件。
