作为系统中能量源泉，电源是必须要认真设计的。

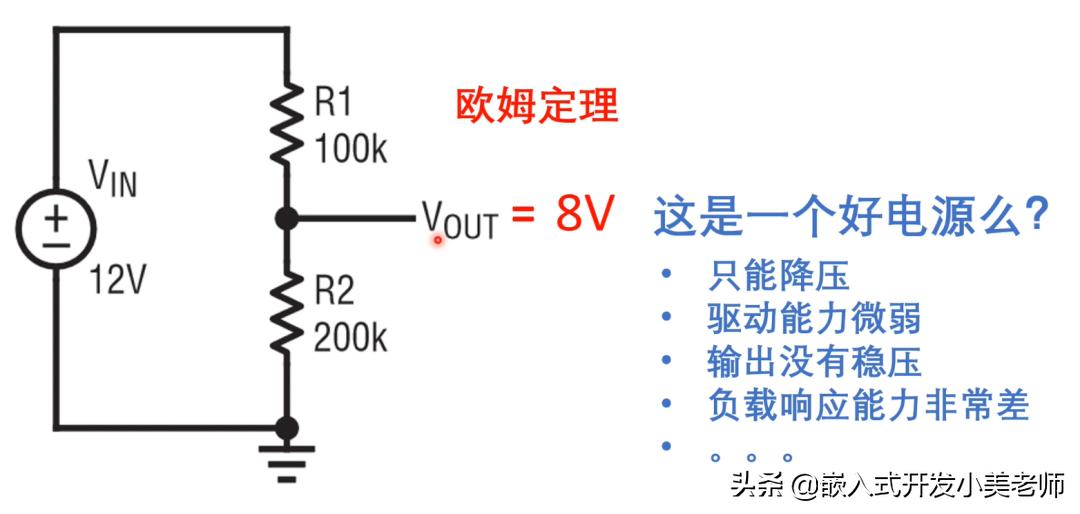

电源设计最关心的指标
在设计电源时，不管是简单的单板设计，还是复杂的电源系统，工程师需要关注参数有以下这些指标。只是不同的电源要求，关注的参数会略有不同。

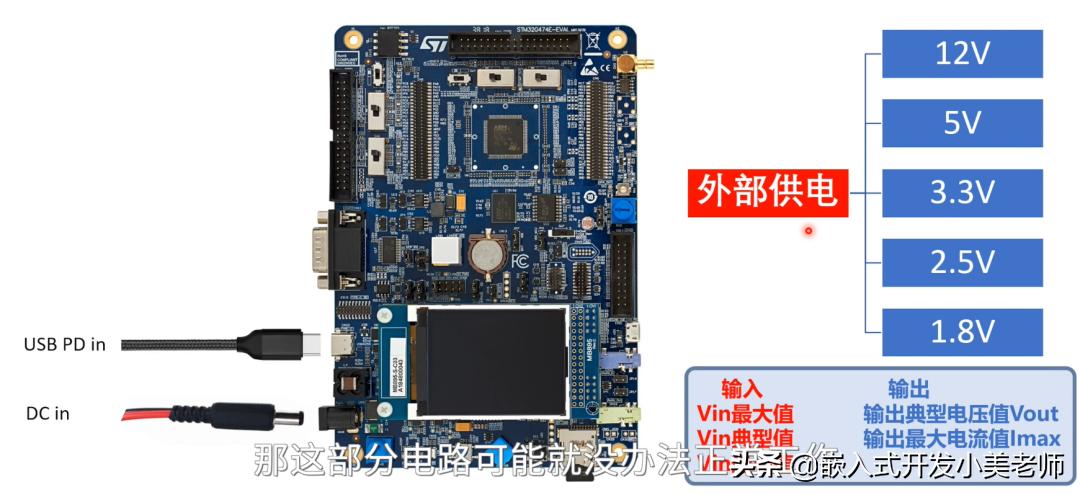

第一：电压、电流值：板卡上有各种不同的电压，如12v，5v，3.3v，2.5v和1.8v的内核电压等等。因此我们在设计电源时，第一个考虑的问题是输入电压范围是多少，以及每一路输出的电压是多少，需要提供的最大电流是多少。
第二，输出噪声和纹波：特别是在信号采样时，这个参数就更重要了。从外部供电转到不同的电压轨，无论是采用什么样的方式，在输出的直流电压上往往会叠加一定的纹波电压交流分量。在模拟系统中，噪声纹波要求要高许多。
第三，转换效率：对于手持使用电池供电的移动设备而言，轻载效率影响系统待机时间，满载效率影响系统总的操作时间。
第四，瞬态响应：系统供电会存在并发式或者突发式的供电，比如MCU开始大量计算时，电流会从几十mA瞬间迸发至几A。电源供应电路在电流变化瞬间需要维持住原来的电压。瞬态响应在数字电路或者频繁开关和快速切换的电路中，尤为重要。比如有些MCU或FPGA，会要求内核电压波动范围不要超过3%。如果超过，系统可能就会宕机。
第五，工作温度：电源芯片在不同环境温度下，是否能正常的工作。
除此之外，还有这些参数也是会在设计中，需要特别注意的：占板面积、线性调整率、ShutDown关机、PowerGood指示、保护机制、EMC/EMI、上下电跟踪及时序。
LDO与DCDC对比

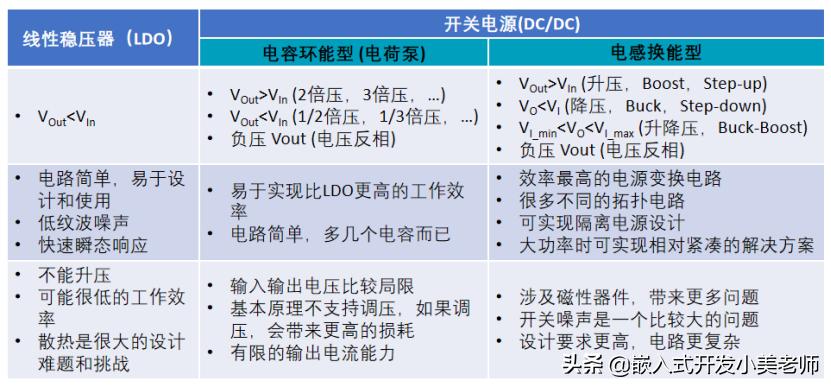

常用的电源芯片可分为2大类：线性稳压器、开关电源。具体的优缺点如下：

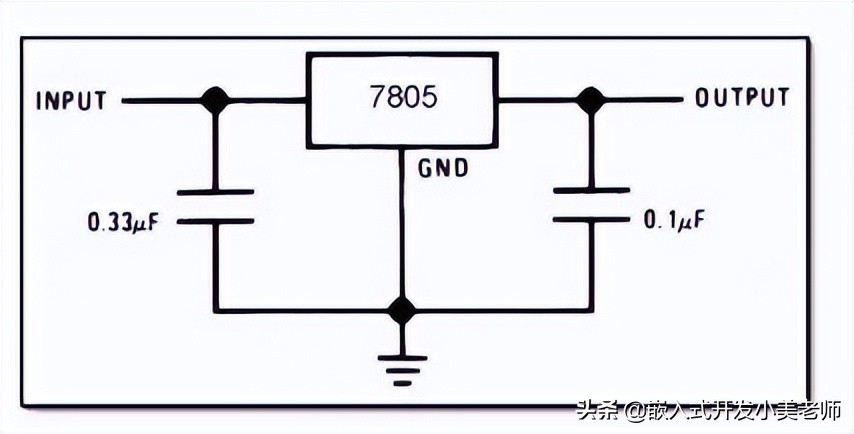

经典三端LDO芯片电路：
【嵌入式物联网单片机学习资料】 整理了全套精华学习资料，除了教程外，还有一些大厂面经+笔试面试题，开源共享给大家。
点击加V自取：加微信领取资料

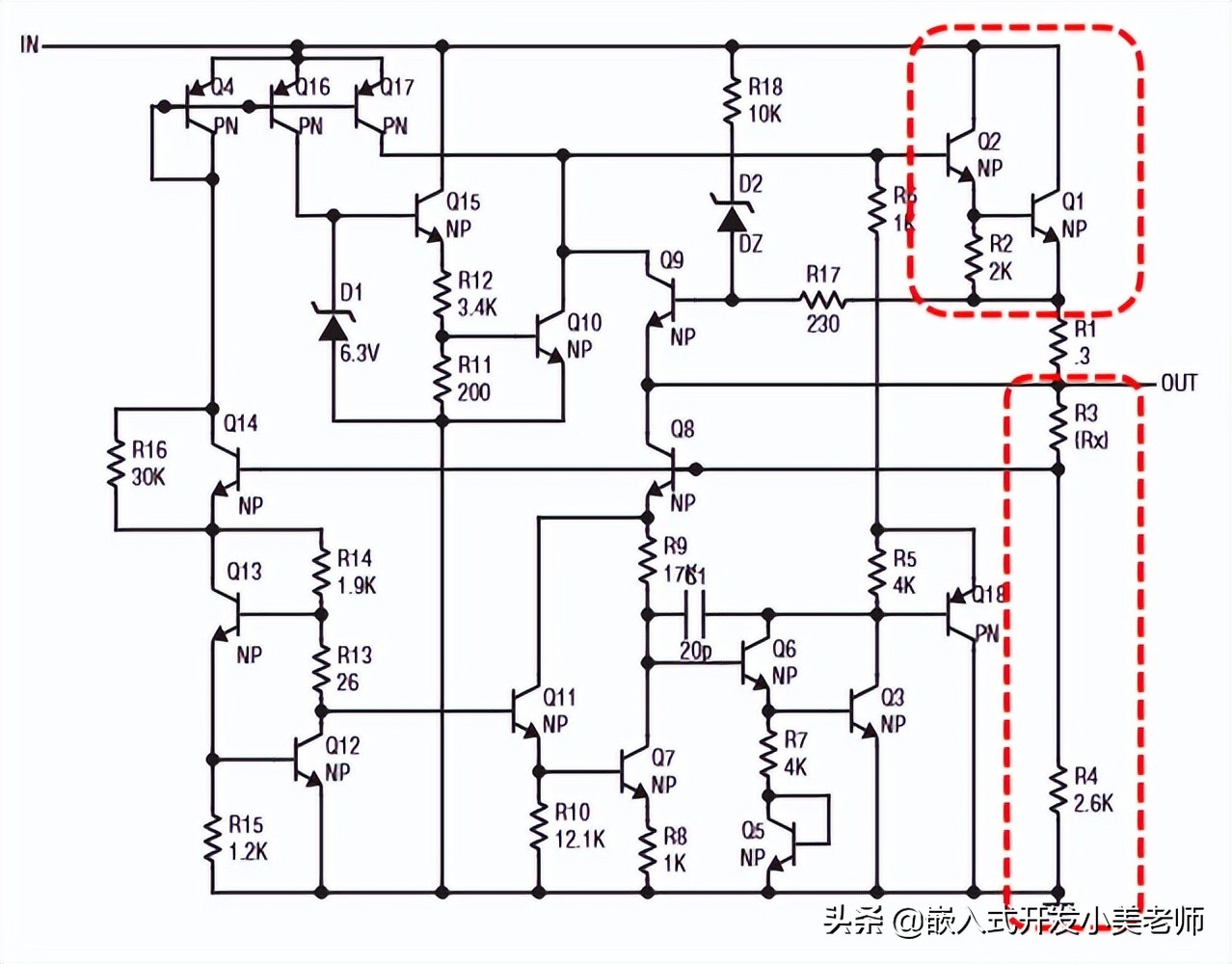

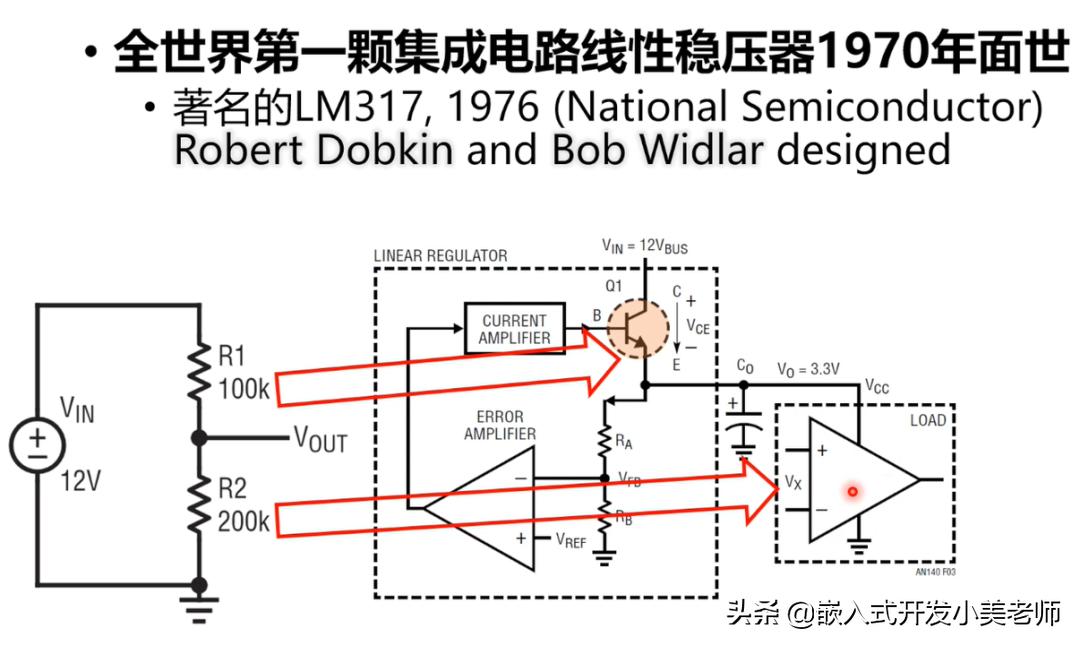

内部电路：
LDO设计实用技巧
☞ 最小压降：
1）不同芯片的设计工艺和结构，压降不同，就算都叫1117，不同公司设计出来的1117，压降也不同；
2）压降和工作电流有较大关系，通常电流越大，温度越高，压降越大；
3）压降越小，在某些时候，可以优化效率。

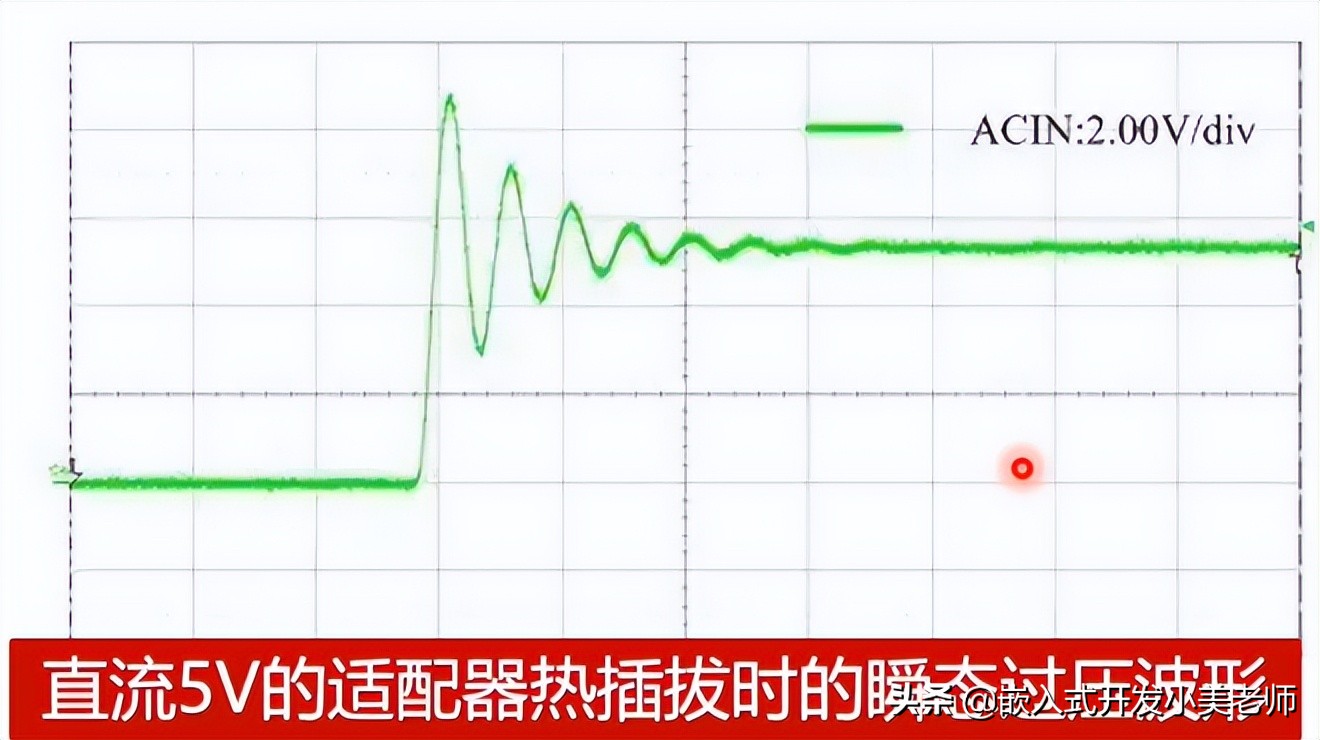

☞ 输入电压：
1）器件耐压要考虑输入电压的最高瞬态值；
2）长导线的输入电压电缆要考虑浪涌电压；
3）通常按2倍以上取耐压值比较安全，耐压越高，通常价格越贵。
☞ 输出电流：
1）芯片的输出电流能力，表征的是理想状况，实际输出能力与输入输出压差及电流相关；
2）需要的输出电流越大，散热问题越严重。通常大电流应用，可用开关电源替代LDO

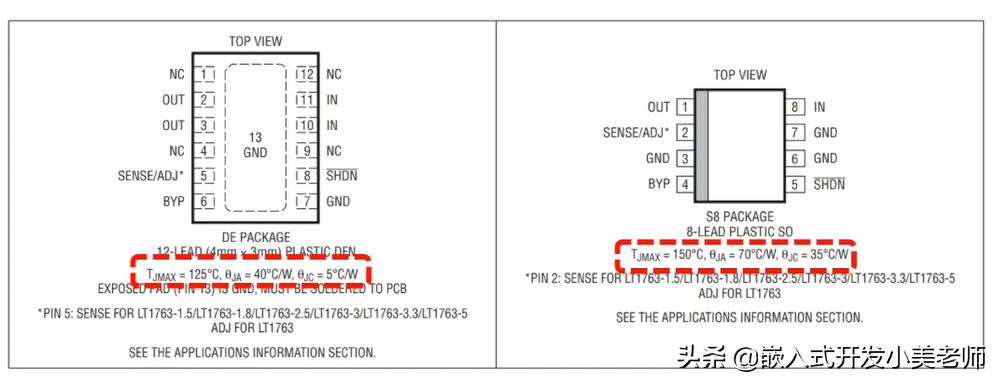

☞ 热阻参数：
在器件规格书中，会描述芯片热参数，这里先给大家解释下几个定义：
TJMAX：芯片内核正常工作的最高温度
θJA：芯片内核到芯片外壳的每W温升
θJC：芯片内核到外部环境的每W温升
规格书中标注的Tjmax越高，芯片内核耐热度越好，而θJA、θJC越小，说明芯片散热能力越强。
我们在设计的时候，需要注意相同型号器件的不同封装，热阻大不同，辅助散热能极大缓解散热压力。

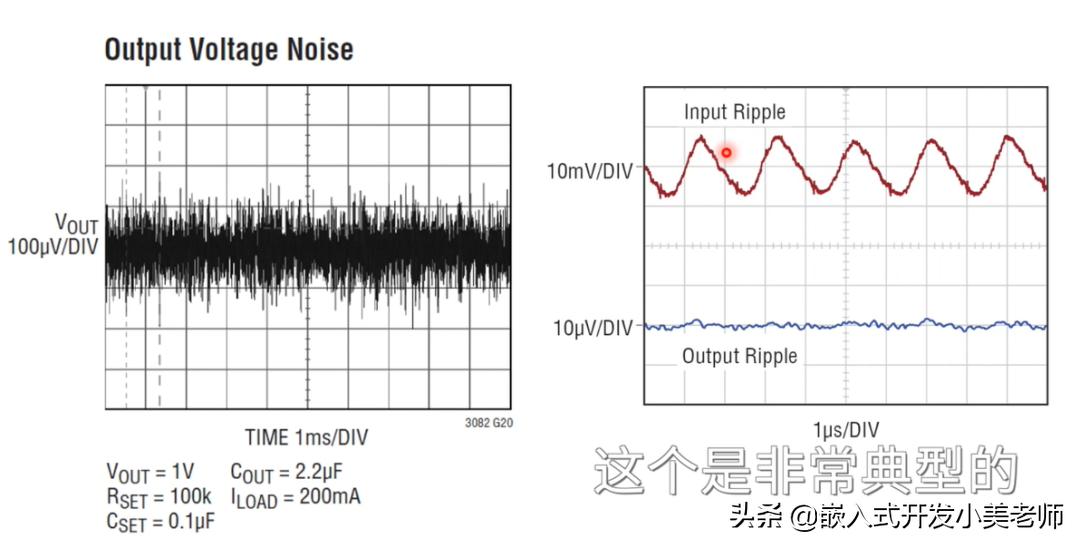

☞ 纹波/噪声：
在纹波噪声这块，LDO要比开关电源小得多，通常纹波噪声在0.1mV以下，而开关电源的纹波噪声通常大于10mV。
PSRR是非常重要的噪声抑制指标，PSRR的值和频率，越是低频，PSRR值就越小，也越难抑制。

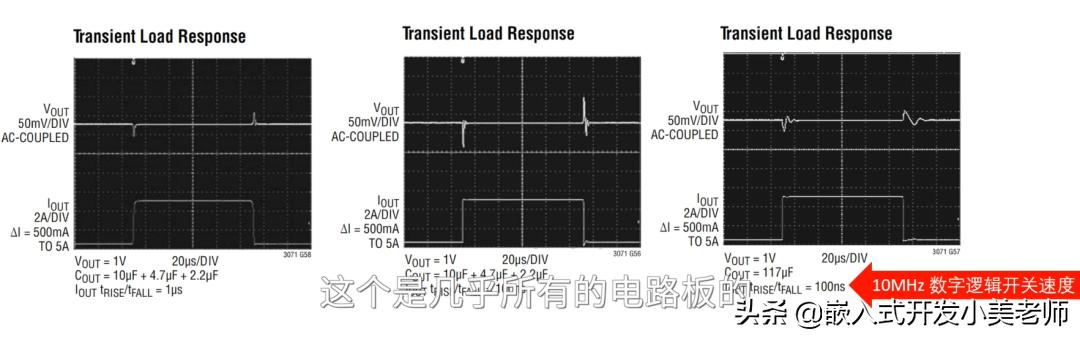

☞ 瞬态响应：
考察一个电源稳定性如何，瞬态响应是重要参数指标。瞬态响应和负载电流突变幅度、电流突变斜率有关。如果系统偶发性复位，可能是电源瞬态响应差。
☞ 电容：
使用不匹配的电容，会导致LDO振荡或性能下降
在电子设计入门当中，最基础的是电源设计，而电源当中最基础的模型就是LDO。通过今天的Loory老师的讲解，帮助大家理解LDO的重要参数和设计技巧。因为时间所限，还有很多参数不能一一展开讲。Lorry老师希望大家通过了解芯片规格书里面写到的参数，结合实践，从而提高电路设计的水平。
