前段时间，我曾用拆机喇叭做过几个音箱。先是从宝宝、EBAY淘喇叭，上过当，EBAY有假货，不骗你，甚至是亚马逊也有假货，然后就是找功放板了。试过几种板子，当然我买的都是不到200元的板子，几千的我买不起。问题多多，杂音、*破爆**音是主要问题。蓝牙板子的问题就更多，掉线的，还有某个蓝牙板子，每次连上蓝牙，会爆出一句英文，完全不对，而且发音令人发吐，真想让老婆帮厂家录一段了！

反正对我来说，在百元左右挺难找到一款合适的板子。

这不是做了几个吉他单块吗，同时也在学习一些电子常识，看一些资料，主要是在音频电子方面的。入门音频电子的，都会尝试做功放电路。就好像是著名侦探小说家，必须要写一个密室逃脱的故事，柯南、波罗等。

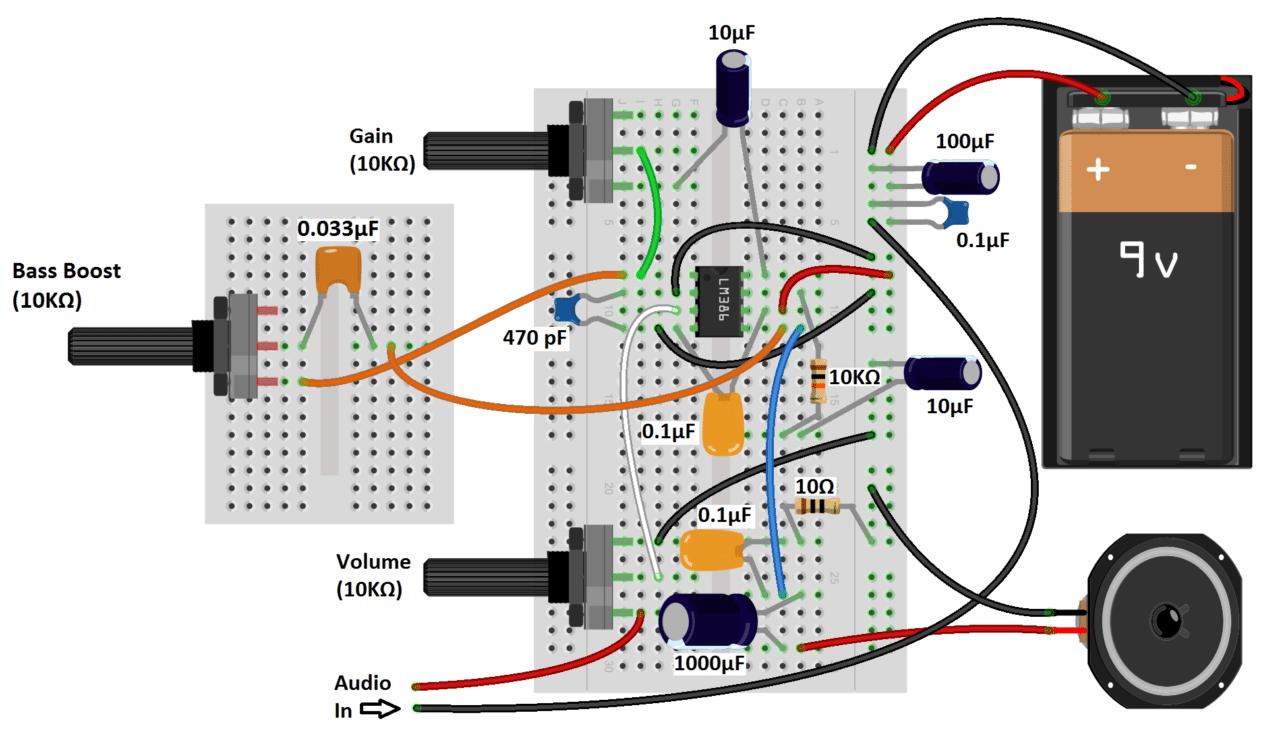

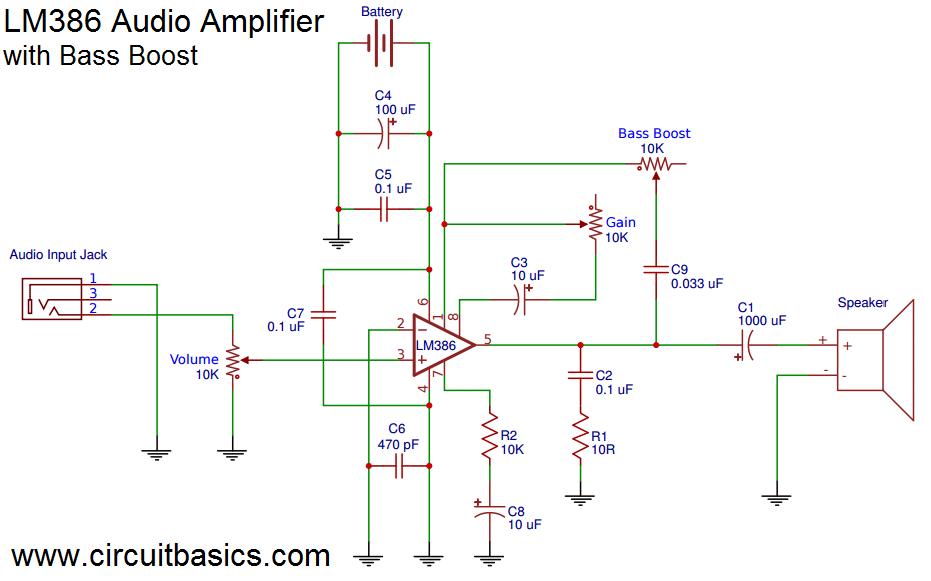

后来真的发现了一篇文章，就照着做了3个电路，如下：第一个是最简单的、第二个是稳定电路，第三个是完美电路，带低音加强的，音色超级好。注意，这是单声道电路，不是立体声的，我用的是9V的直流电源。三个电路都是测试成功的，大家可以试试。下面是电路图，和面包板接线图，很清楚，不用我说太多！（试听测试视频在文章最后！）

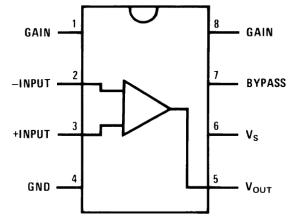

第一个电路：极简风格功放。5个电子元件就是一个功放了，这是以LM386运放芯片为主体的功放核心电路。很简单，LM386的第三引脚是音频输入，第五引脚是音频输出，第六引脚接9V电源，第二、第四引脚接地，其它引脚什么都不接。

基本原理，比较微弱的音频信号（如耳机、吉他拾音器出来的信号），通过第三引脚进入LM386运放电路，信号放大20倍到200倍，从第五引脚出来的信号大到足够驱动一个喇叭，这时喇叭就响了。这就是功放了。

制作功放板带重低音输出,制作功放板大功率

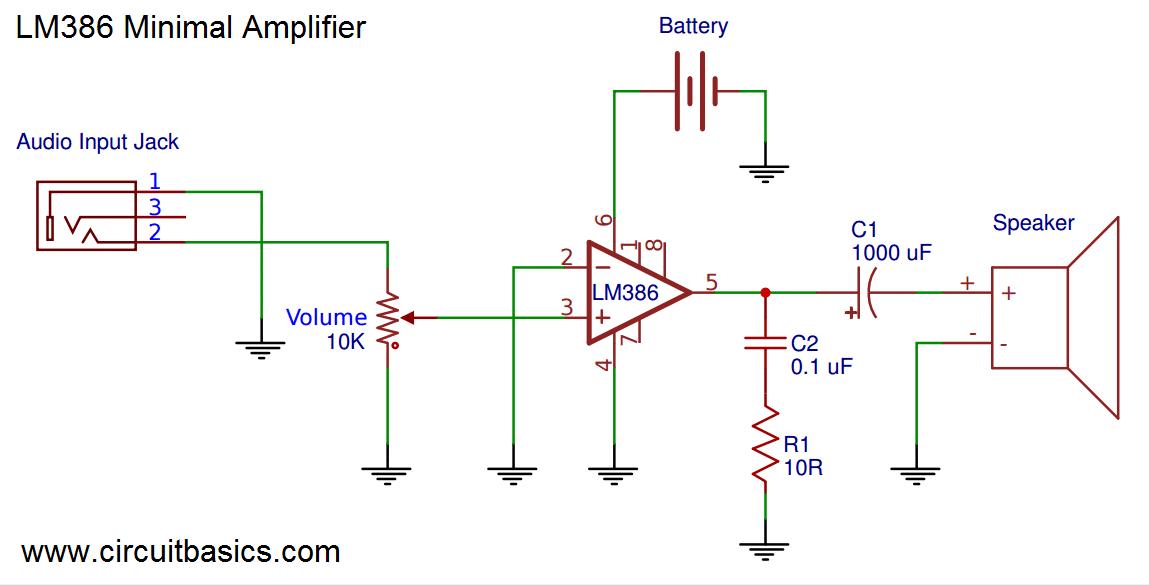

极简单声道功放电路

制作功放板带重低音输出,制作功放板大功率

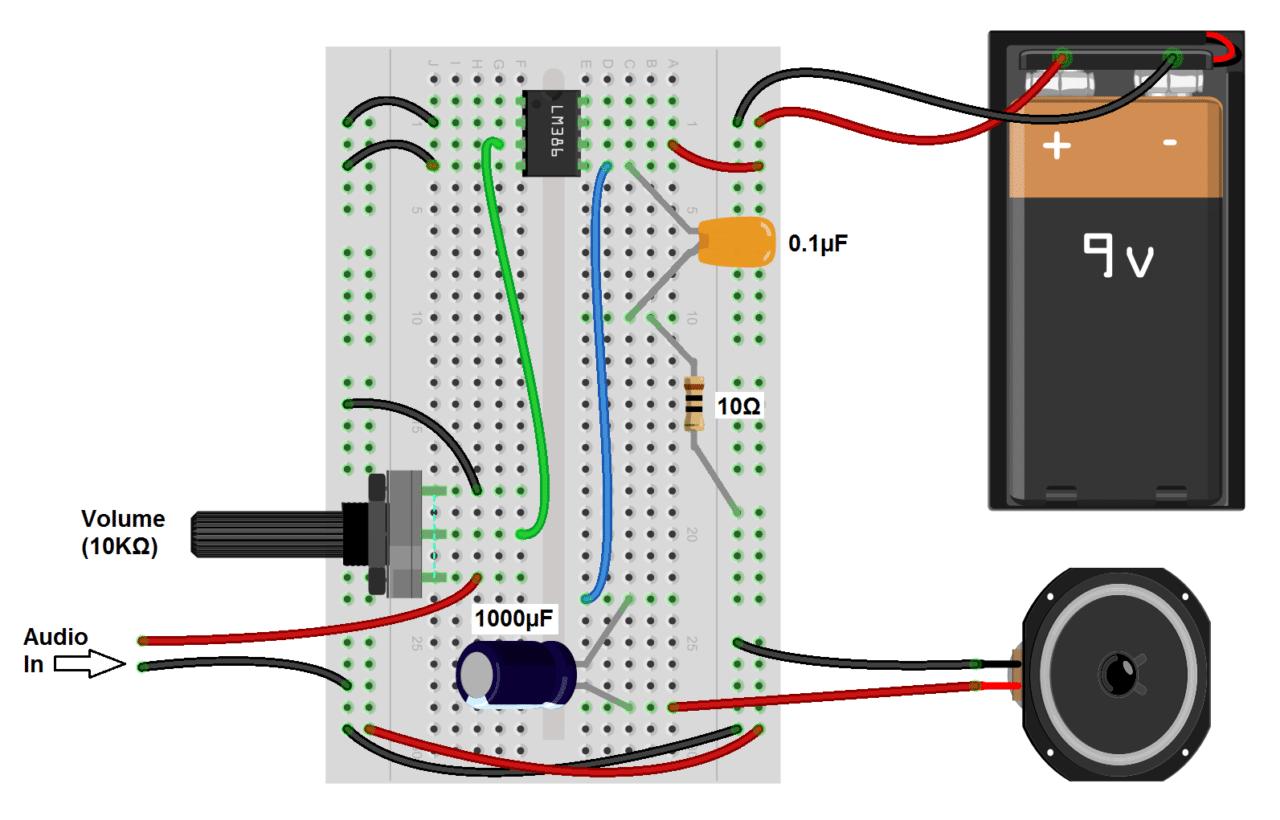

面包板接线示意图

这种接线方法，会出现失真、杂音，这是所谓共地的失真。对于电子小白的我，这挺神秘的，也属于大神级的话题吧？反正我现在不懂。资料大概意思是：音频输出的地线会有干扰，所谓很“脏”。音频输入的地线很敏感，其它地线过来的干扰都会被LM386放大，带来噪音或失真。因此原则是，尽量将音频输入的地线与其它地线分开。如果必须连在一起，就尽量让线路最短。下图的线路就是所谓的STAR GROUND，星状接地，把电源的地线、音频输入的地线、输出的地线、第四脚直接接在一起，像星星？如此可以减少失真和噪音。

制作功放板带重低音输出,制作功放板大功率

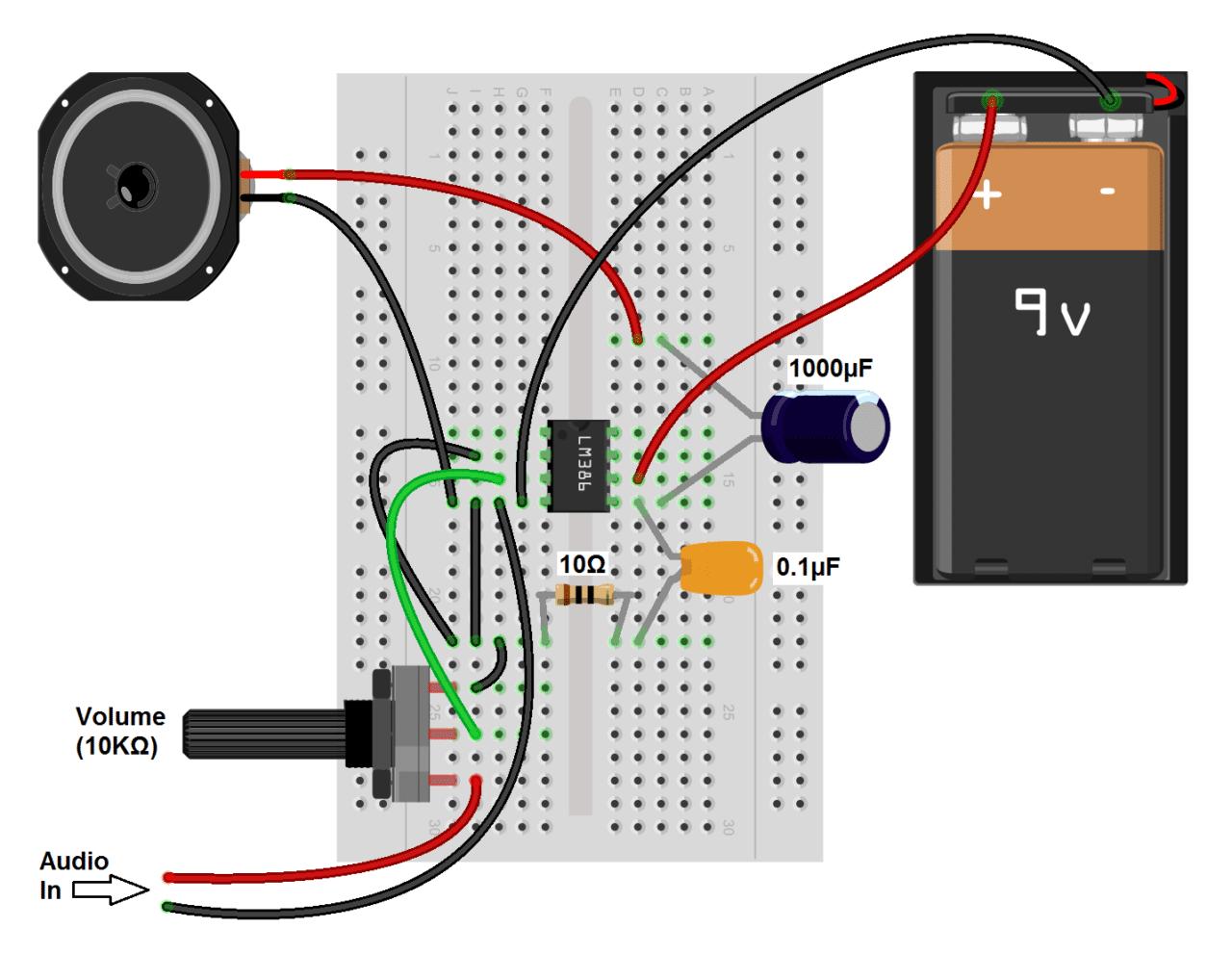

star接地的面包板接线图

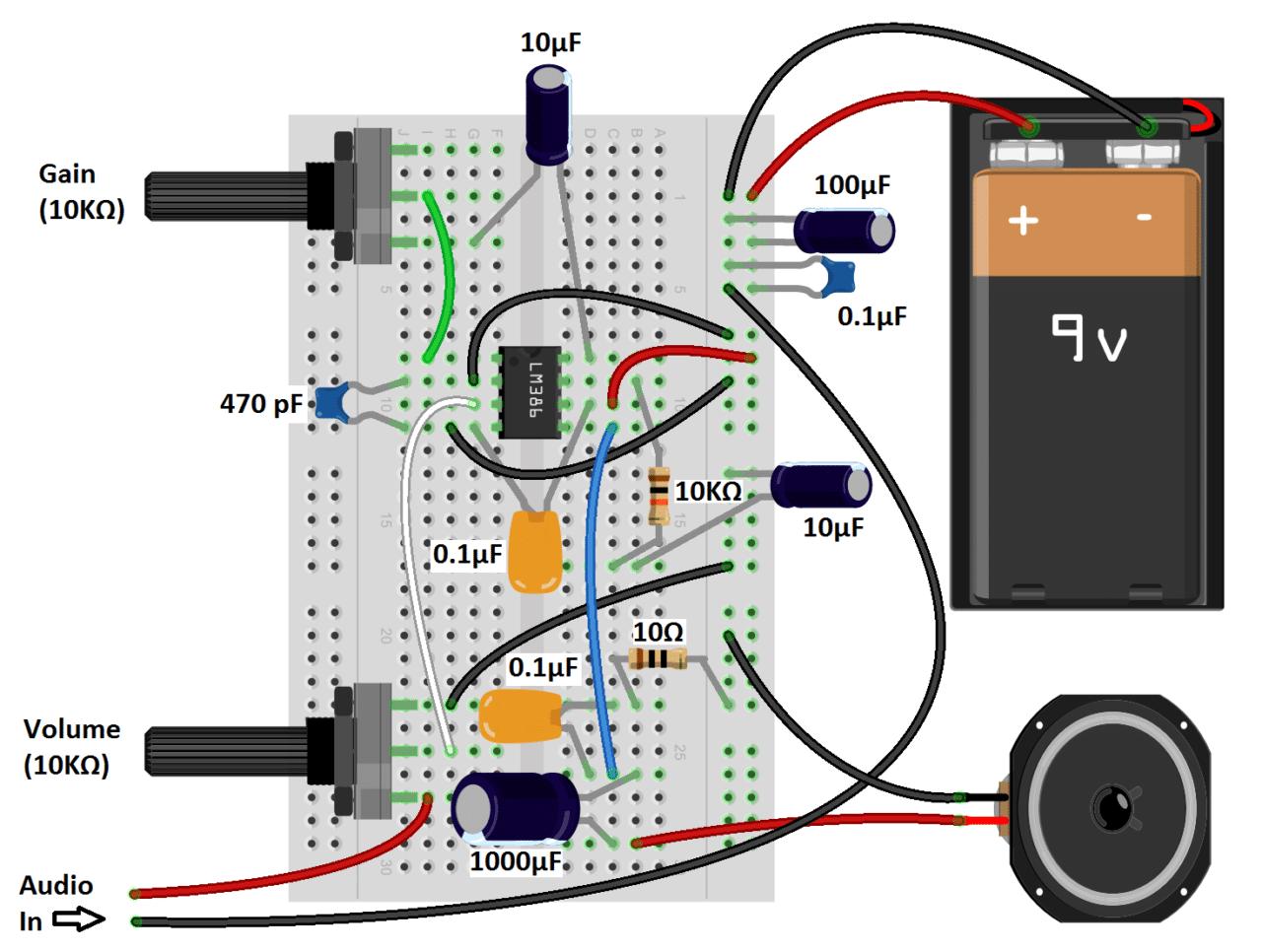

即使是上图的接线，还是可能会出现噪音和失真，我们就直接进入下面稳定版本的线路吧：

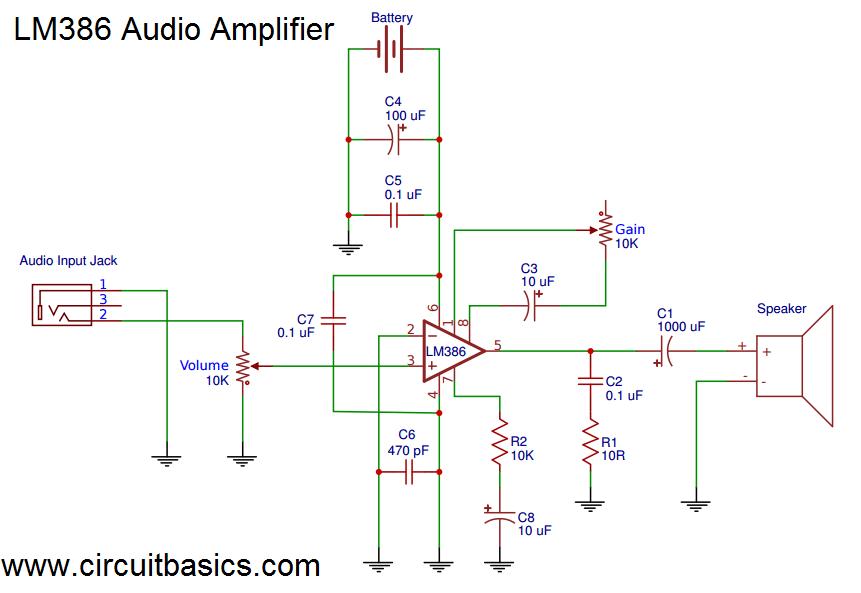

稳定版本的功放单路图：

说明：

C6（470PF）电容用来过滤输入信号的杂音。
C4和C5，两个电容并联在电源的正负极，100UF电容过滤低频噪音，0.1UF用来过滤高频噪音。看起来，我猜，电容越大，过滤低频越多；电容越小，过滤高频越多。我猜的。
引脚4/6之间的C7电容，也是用来给电源退耦（够专业的术语，刚查百度得来的）的。
引脚7后面的电阻、和电容，是用来给输入信号退耦的。说白了，就是过滤杂音的。
