施工图纸是"工程的语言"，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。除了较多地接触本工种的图纸外，有时还要结合整套工程图纸看图。为此必须学会识图方法，才能收到事半功倍的效果。现给大家分10个步骤介绍一些基本的识图方法，欢迎建议指正交流。
一、循序渐进
拿到一份图纸后，先看什么图，后看什么图，应该有主有次。
1、首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。 只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到"先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读"，这样才能收到事半功倍的效果。
二、记住尺寸
二 建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。俗话说："没有规矩，不成方圆"，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。 一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。
三、弄清关系
看图时必须弄清每张图纸之间的相互关系。因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。必须用很多张图纸，从不同的方面表达某一个部位的做法和要求，这些不同部位的做法和要求，就是一个完整的建筑物的全貌。所以在一份施工图纸的各张图纸之间，都有着密切的联系。在看图时，必须以平面图中的轴线编号、位置为基准，做到："手中有图纸，心中有轴线，千头 又 万绪，处处不离线"。这就是的基本基础以及标准。
图纸之间的主要关系，一般来说主要是：轴线是基准，编号要相吻；标高要交圈，高低要相等；剖面看位置，详图详索引；如用标准图，引出线标明；要求和做法，快把说明拿；土建和安装，对清洞、沟、槽；材料和标准，有关图中查；建筑和结构，前后要对照。所以弄清各张图纸之间的关系，是看图的重要环节，是发现问题、减少或避免差错的基本措施。
四、抓住关键
在看施工图时，作为必须抓住每张图纸中的关键，只有掌握住关键，才能抓住要害，少出差错。一般应抓住以下几个方面。

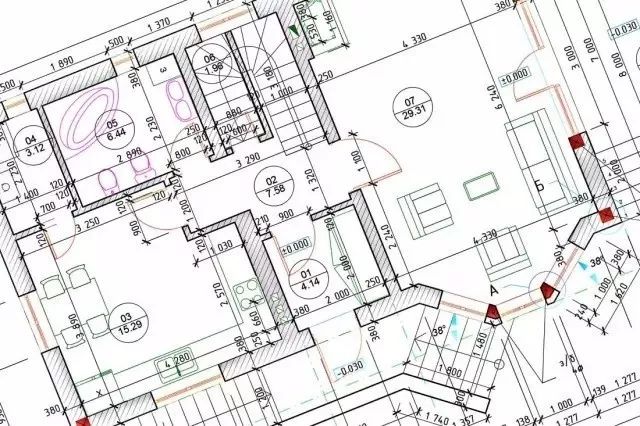

① 在平面图中，关键在于，在施工中常出现的一些差错有一定的共性。如"门是里开外开，轴线是正中偏中，朝向是东南西北，墙厚是一砖几砖"。门在平面图中有开启方向，而窗则没有开启方向，必须查大样图才能确定。轴线在墙上是正中还是偏中，哪一层是正中，哪一层是偏中，必须弄清，才不会造成轴线错误；以免错把所有的轴线都当成中线。房屋的朝向必须弄清楚，图上有指北针的以指北针为准，无指北针的以总平面图和总说明上的朝向为准。一般建筑物的平面图中，应符合上北下南、左西右东的规律。对在每一轴线、每一部位的墙厚也要仔细查对清楚，如哪道墙是一砖，哪道墙是半砖厚，绝对不能弄错。② 在立面图中，必须掌握门窗洞口的标高尺寸，以便在立皮数杆和预留窗台时不致发生错误。③ 在剖面图中，主要应掌握楼层标高、屋顶标高。有的还要通过剖面图掌握室内洞口、内门标高、楼地面做法、屋面保温和防水做法等。④ 在结构图中，主要应掌握基础、墙、梁、柱、板、屋盖系统的设计要求、具体尺寸、位置、相互间的衔接关系以及所用的材料等。
五、了解特点
工业建筑要满足各种不同的生产工艺要求，在设计与施工中就各有不同的特点。如酸处理车间，对墙面、地面等有耐酸要求，就要采取不同的处理方法；精密仪表车间，对门窗、墙壁有不同的防尘、恒温、恒湿要求。
民用建筑由于使用功能不同，也有不同的特点。如对影剧院，由于对声学有特殊要求，故在顶棚、墙面有不同的处理方法和技术要求。因此在熟悉每一份木工施工图纸时，必须了解该项工程的特点和要求，包括以下几方面：① 地基基础的处理方案和要求达到的技术标准；② 对特殊部位的处理要求；③ 对材料的质量标准或对特殊材料的技术要求；④ 需注意或容易出问题的部位；⑤ 新工艺、新结构、新材料等的特殊施工工艺；⑥ 设计中提出的一些技术指标和特殊要求；⑦ 在结构上的关键部位；只有了解一个工程项目的特点，才能更好地全面地理解设计图纸，保证工程的特殊需要。
时间受限，今天先到这，明天将待续接下来的5个步骤。
