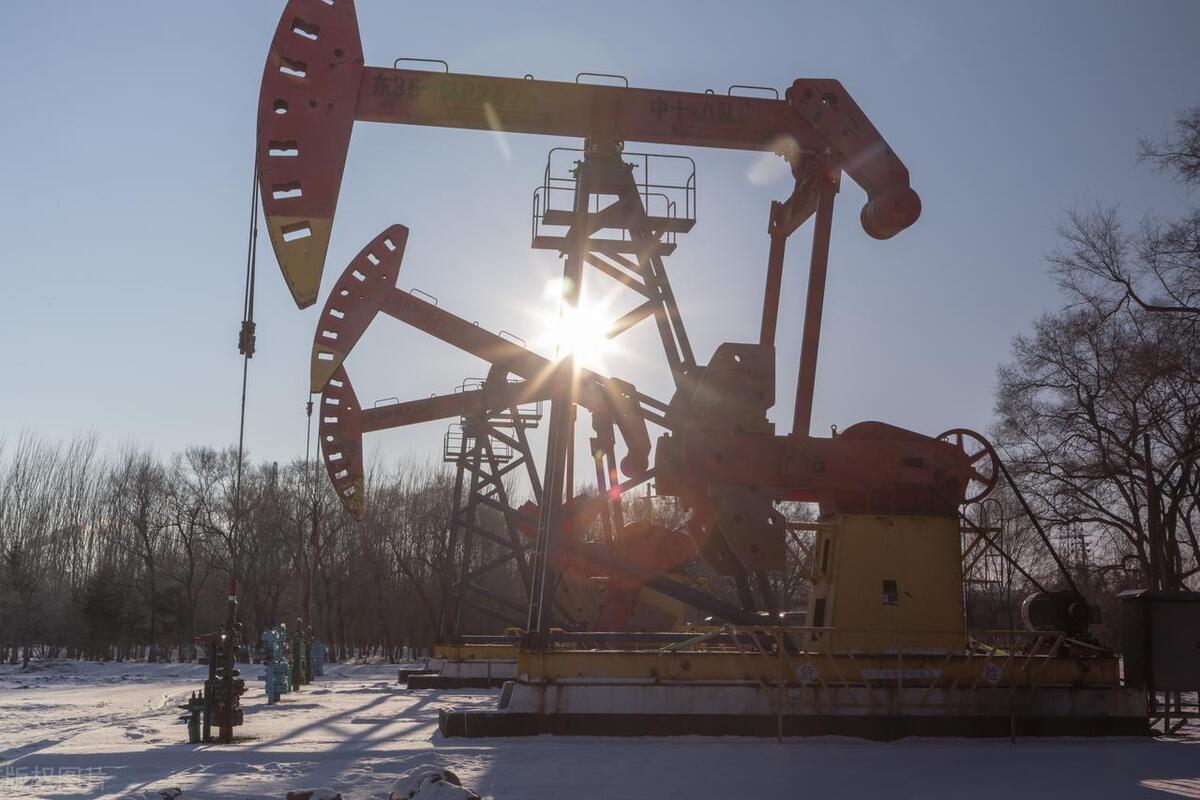

游梁式抽油机

什么是抽油机？

抽油机是开采石油的一种重要机器设备，因其的运动方式为驴头上下往复运动，所以又俗称“磕头机”。抽油机是有杆抽油系统中最主要举升设备。根据是否有游梁，可分为游梁式抽油机和无游梁式抽油机。

抽油机的工作原理

因我国油田现场动力设备基本上都是游梁式抽油机，所以我们主要看一下游梁式抽油机的工作原理：由动力机（电机）供给动力，经减速器（减速箱）将动力机的高速转动变为抽油机曲柄的低速转动，并由曲柄—连杆—游梁机构将旋转运动变为抽油机驴头的上、下往复运动，经悬绳器总成带动深井泵工作。

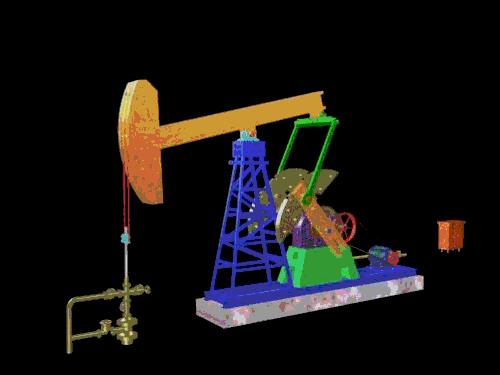

抽油机工作动态效果图

抽油机的结构

1、油梁部分：驴头、油梁、横梁、尾梁、连杆、平衡板

2、支架部分：中央轴承座、工作梯、护圈、操作台、支架

3、减速器部分：底座、减速箱、曲柄、配重块、刹车

4、配电部分：电动机、配电箱

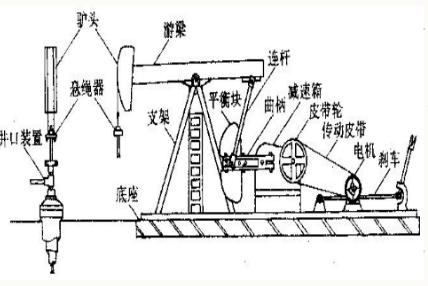

抽油机结构分布图

最后，抽油机是油田的重要开采设备，千万不要和家用的抽油烟机搞混啦。
