年轻人是使用TWS耳机的一大群体，目前有许多年轻人习惯用耳机进行“吃鸡”、“王者”等热门游戏的游玩，但是耳机的延迟问题往往让玩家无法达到尽善尽美的使用体验。TWS耳机实现低延迟游戏成为了部分消费者的新需求。
我爱音频网最近拿到机甲风格设计的游戏耳机“N98游戏耳机”，耳机内置数十颗LED灯多种灯效实现炫酷灯效。耳机支持蓝牙5.2，连接稳定，游戏时延迟能够稳定在40ms左右，同时还支持智能降噪以及立体声效。耳机正常使用单次续航时间约为6小时，配合充电盒使用能达到20小时的续航时长。接下来让我们进入产品的外观展示以及拆解部分。
一、N98游戏耳机开箱
N98游戏耳机外包装的设计偏向于赛博朋克风格，在包装盒正面展示了耳机的产品渲染图，整体外形像是一个机甲盒子。产品渲染图后方则是手游“和平精英”的角*图色**，突出耳机专为游戏设计的主题。
耳机外包装背面一览，包装盒的背面依旧为炫酷的机甲风格设计。
包装盒背面标签信息一览。功能用途：通讯蓝牙耳机，音乐蓝牙耳机，双耳通话；频响范围：20HZ~20KHZ；耳机尺寸32.5x5x8mm；蓝牙接收距离：≥10米（标准环境下）；重量：4g（不含充电仓）。
蓝牙版本：BLUETOOTH规格5.2；传输频率：2400.0~2483.5MHz；支持协议：HSP/HFP/ADP/SBC/ACC/AVRCP；传输频率：2.4GHZ-2.4835GHZISMBand；耳机充电时间：30分钟（耳机），约1小时（充电舱）；*放播**时间：4小时（70%音量）；通话时间：3.5~4.5小时（70%音量）；续航时间：在蓝牙耳机与手机开启连接状态下通话时长约3小时（双耳通话），待机时长约100小时。充电电压/电流：5V1A。

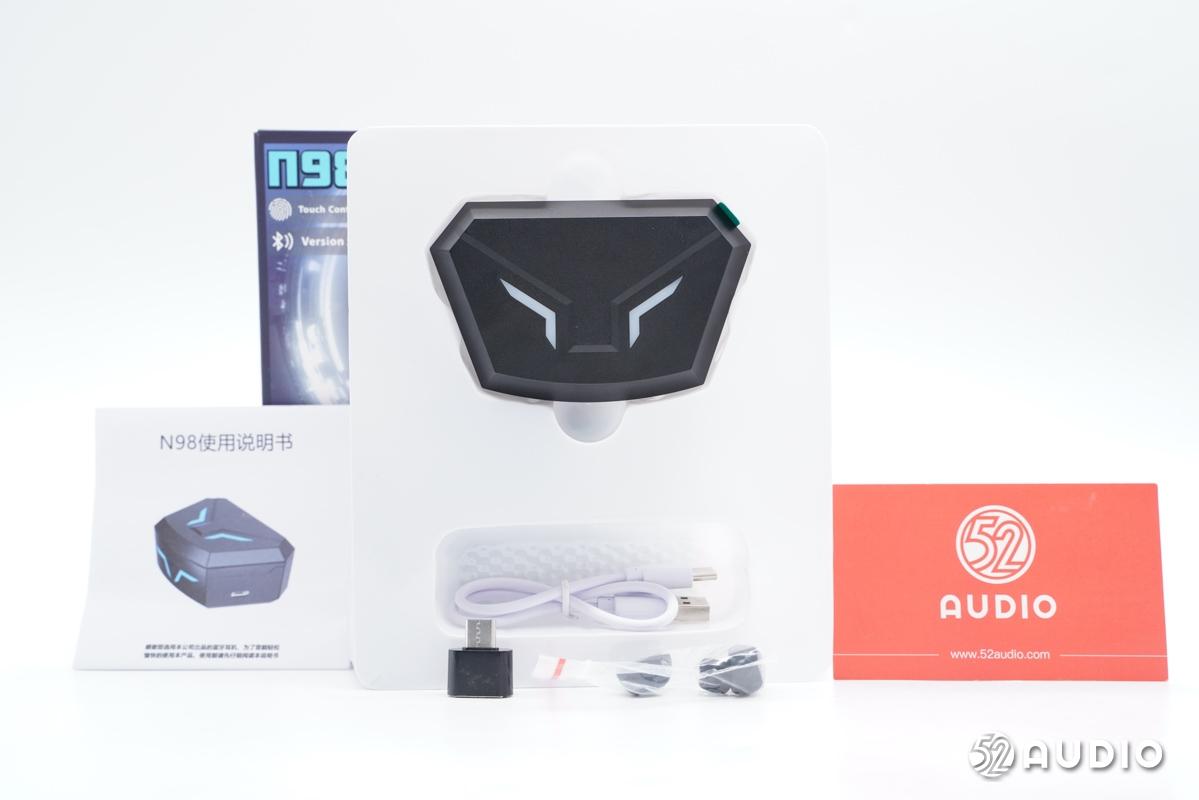

打开耳机包装盒，取出包装盒内所有配件。配件清单一览：使用说明书*1；Micro USB to TypeC转接器*1；USB A to Type-C充电线*1；S/M/L各自规格的耳塞套*1。
Micro USB to TypeC转接器特写。

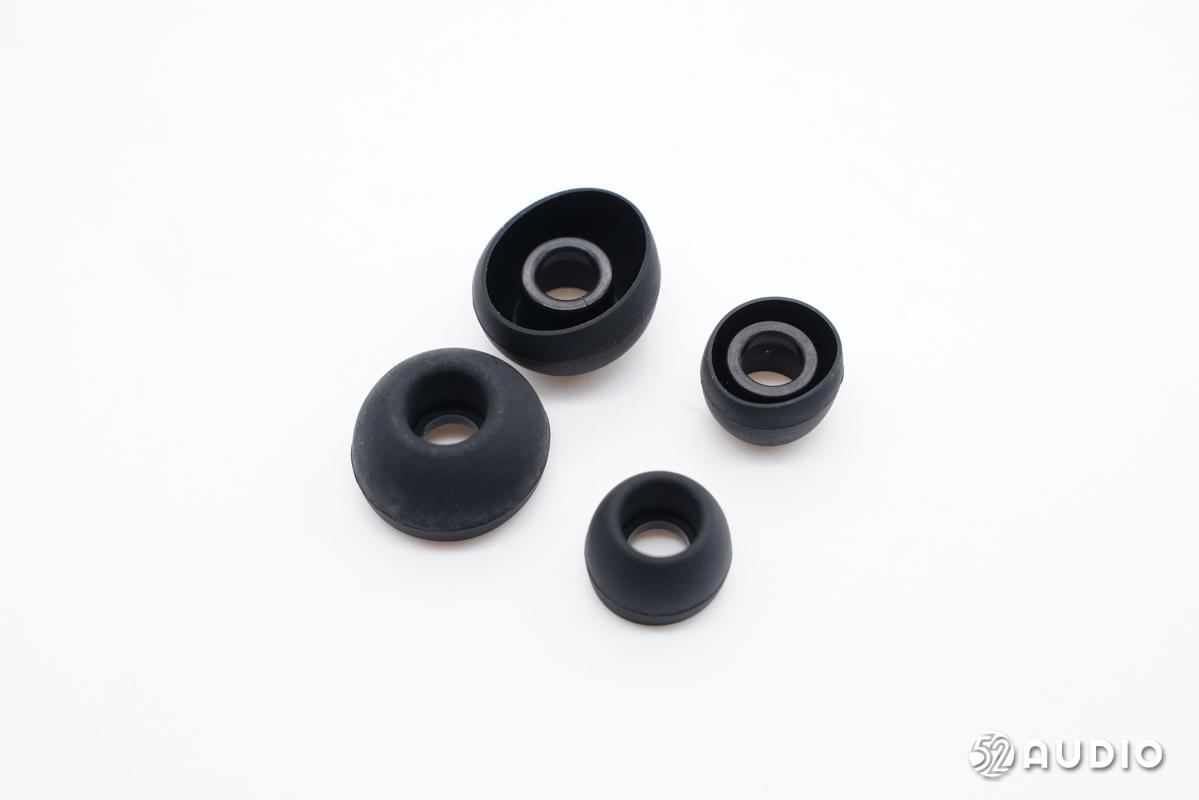

耳机不同尺寸的耳塞套一览。
USB A to Type-C充电线一览。
充电仓正面一览，充电仓底壳设有缺口方便开合，在底壳上还有两条白色的导光柱，让充电仓的灯效更加美观。充电仓整体的造型设计前窄后宽棱角分明，有种硬朗的线条感，突出产品的机甲风设计。
充电仓侧面的Type- C充电接口一览。
充电仓背面一览。
充电仓底部信息一览，商品名称：无线蓝牙音乐耳机；充电仓额定容量：1200mAh；型号：N98；耳机输入：5V⎓50mA；充电仓电流输入：5V⎓800mA。
打开充电仓。

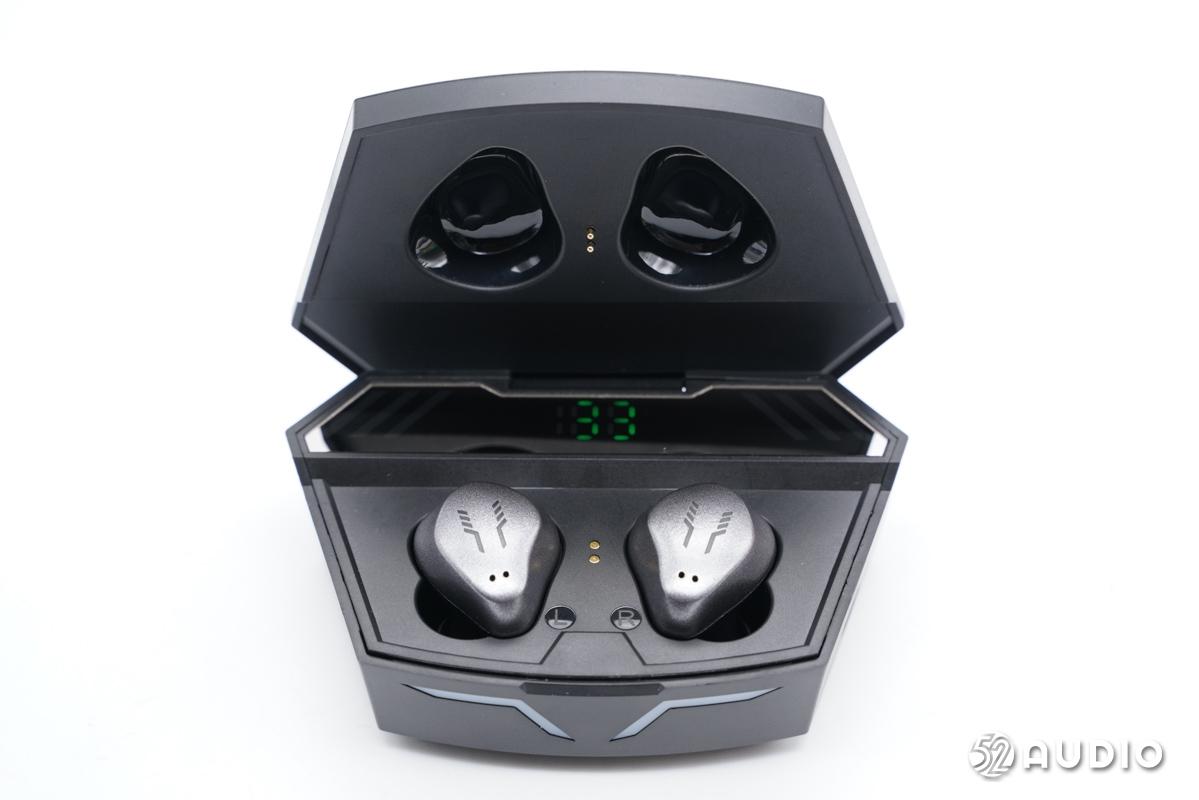

充电仓装载耳机时的外观一览。
取出耳机。
给耳机上壳接触供电的金属触点，用于实现上壳LED灯模组在充电时通电发光。
耳机座舱内为耳机充电的金属顶针特写。
在耳机充电座舱上设有L/R标识，用于区分耳机的左右耳。

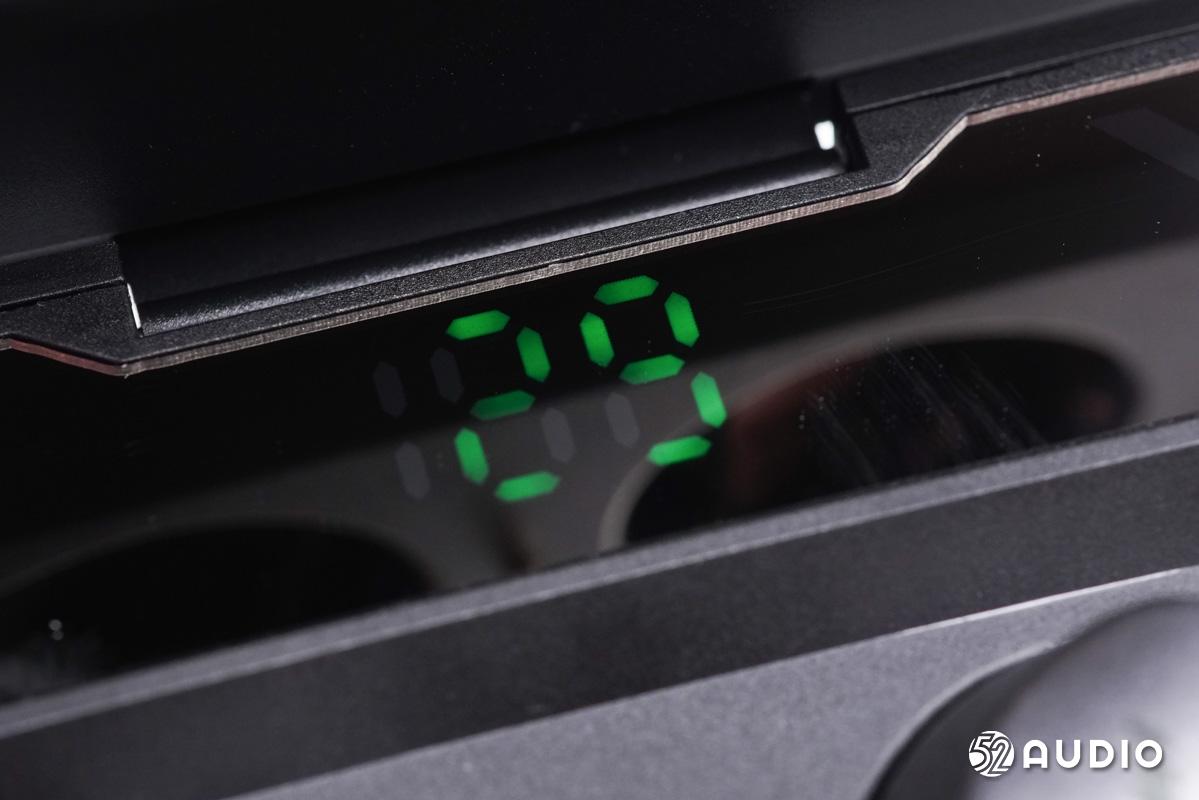

充电盒设有显示屏显示电量。
取出耳机。
N98游戏耳机背面外观一览，耳机外壳银色磨砂质感，同时耳机外壳上还有类似于徽章的透明图案设计方便耳机灯光功能的展示。
耳机后壳特写，磨砂银质感，中间位置设有特别符号开窗透光，符号下方为2个麦克风拾音孔。
耳机内侧一览。
为耳机充电的金属触点特写。
耳机主出音嘴特写，设有细密的防尘网防止异物进入耳机音腔内部。
经我爱音频网实测，耳机充电盒的重量约为97.6g。
经我爱音频网实测，单个N98游戏耳机的重量约为4.3g。
我爱音频网采用ChargerLAB POWER-Z KT001便携式电源测试仪对N98游戏耳机进行有线充电测试，充电盒充电功率约为5.10V，充电电流约为0.4A，充电功率约为2.00W。
二、N98游戏耳机拆解
N98游戏耳机外观酷炫贴合产品定位，接下来让我们进入拆解部分，看看产品内部硬件。
充电盒拆解
沿合模线将耳机座舱拆下。
耳机上下壳体一览。
拆下充电盒上壳盖板。
充电盒上壳盖板上的磁铁特写，用于吸附充电盒关闭。
取下充电盒上壳腔体内的电路板。

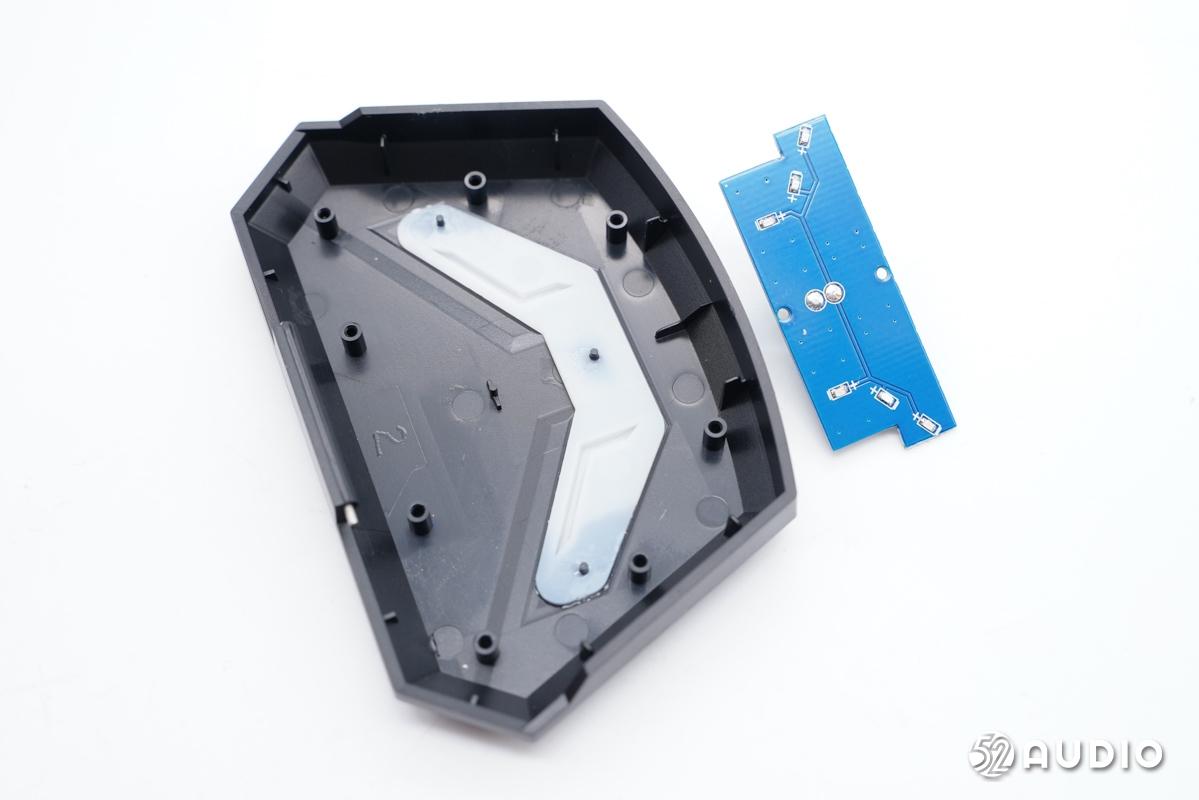

电路板正面设置了Pogo pin连接器用于和充电盒底壳的电路接触通电，实现上壳LED灯组亮。
充电盒上壳主板背面一览，设有6颗规格一致的LED灯。
充电盒主板上的LED灯特写。
充电盒底壳内部结构一览，正面设有大面积导光结构，用于实现充电盒正面的灯效。

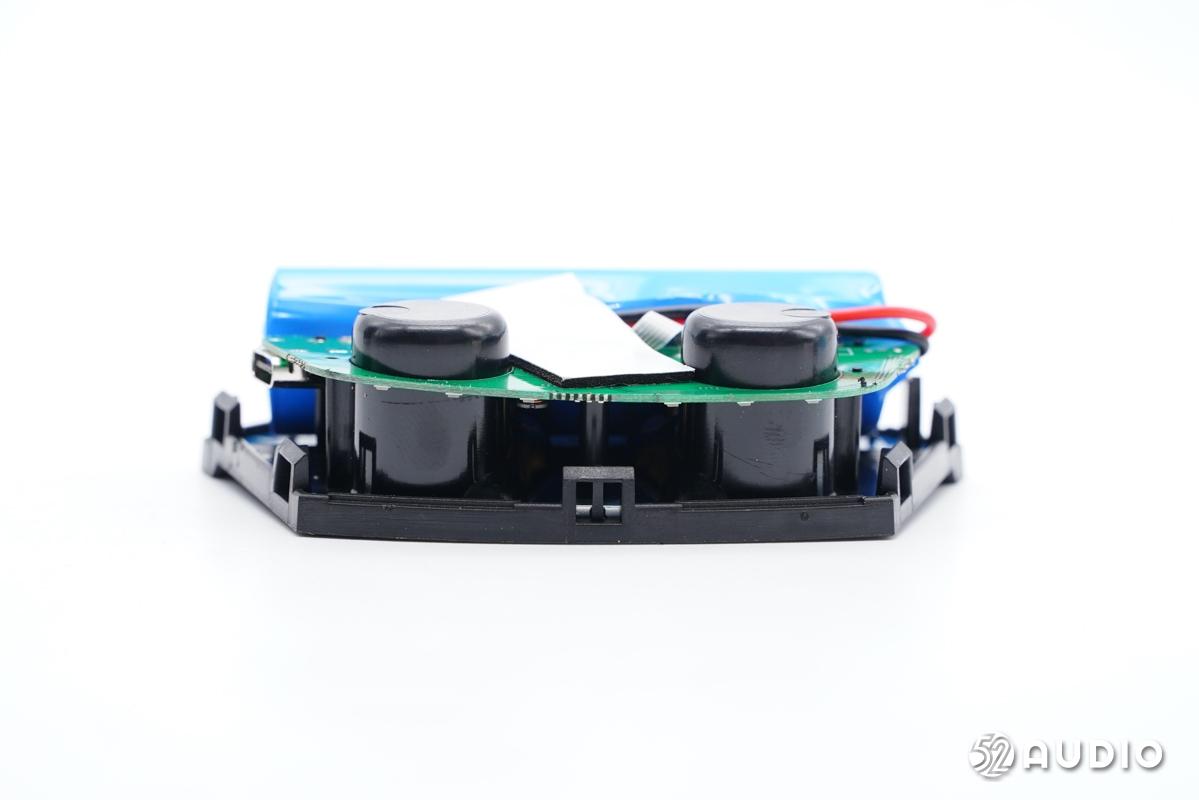

耳机座舱背面固定了充电盒主板以及电池。
为充电盒充电的Type-C接口设计在充电盒侧面。
耳机座舱底部正面一览。
充电盒主板使用螺丝固定在耳机座舱背面。
取下电池，电池下方隐藏一块电路小板。
取下耳机座舱背面所有电路，耳机座舱结构一览。
显示屏小板一览，通过ZIF连接器与主板连接。

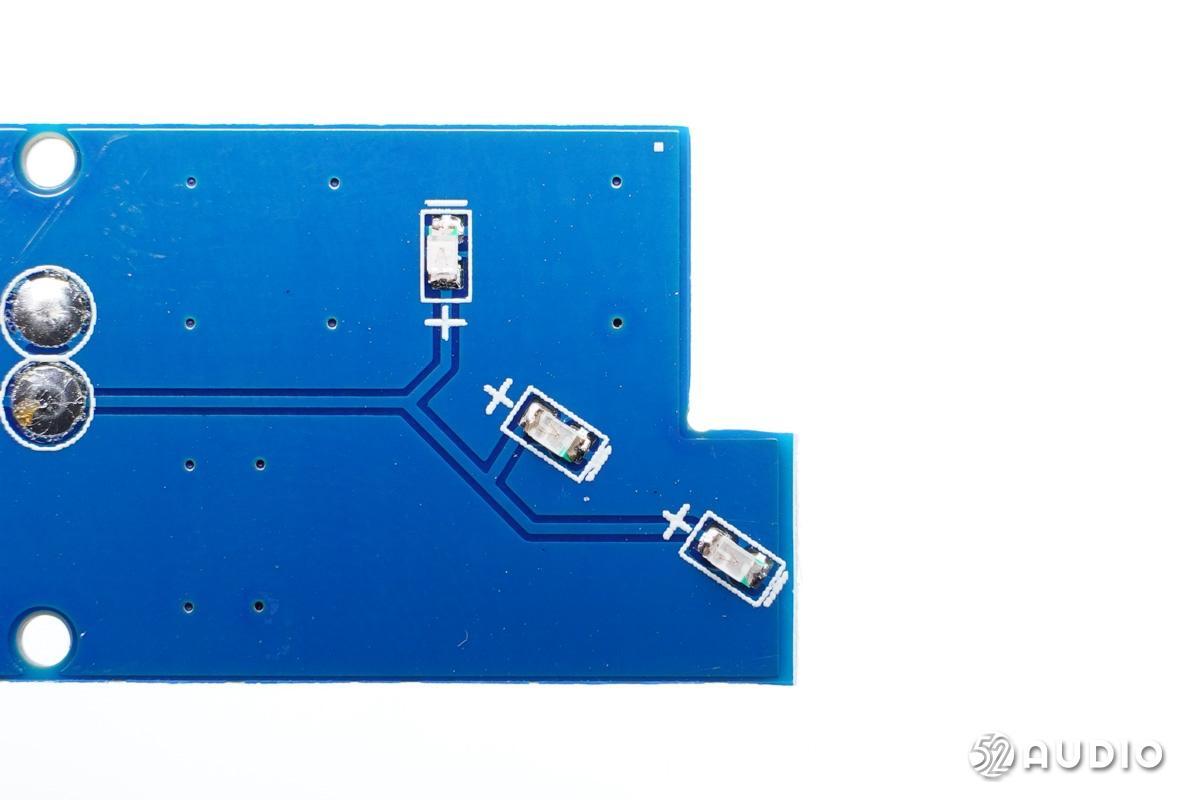

显示屏小板正面一览，左右各设有6颗LED灯，中间16颗LED灯用于实现充电盒电量显示以及其他灯效。

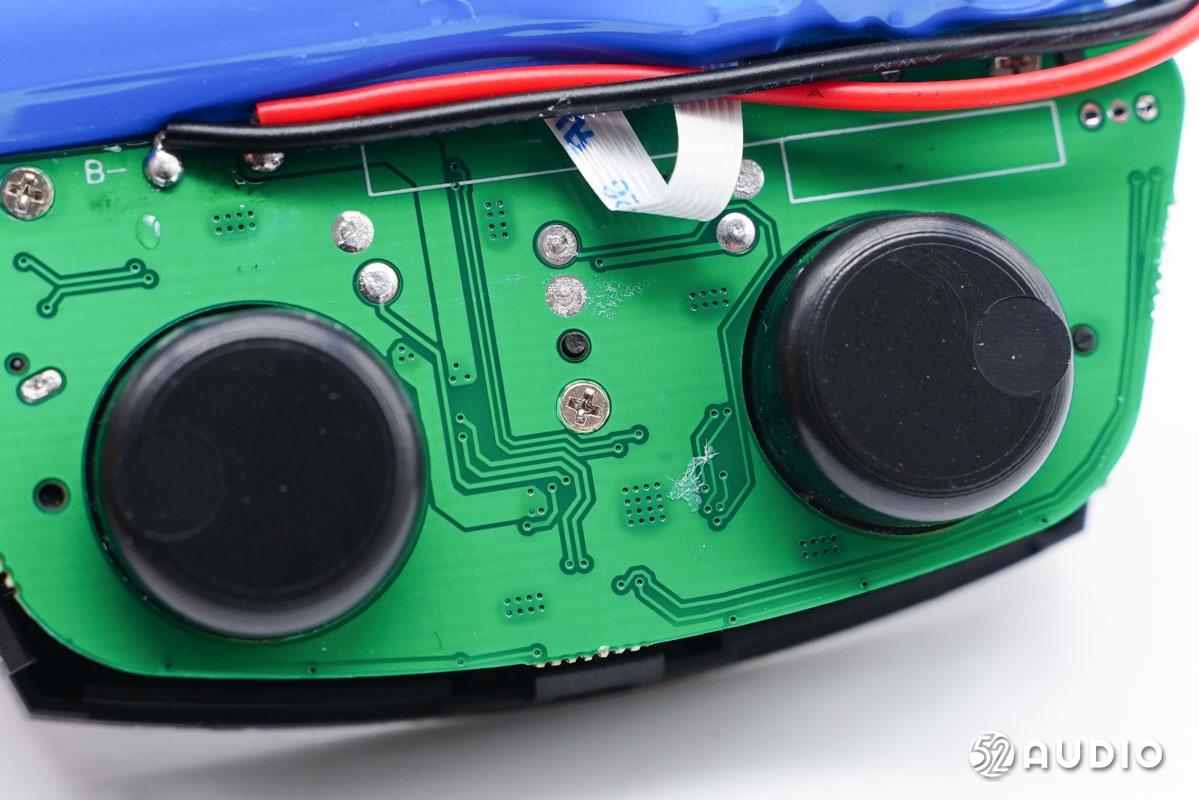

充电盒主板背面一览，右下角焊接了电池导线。
充电盒主板正面一览。

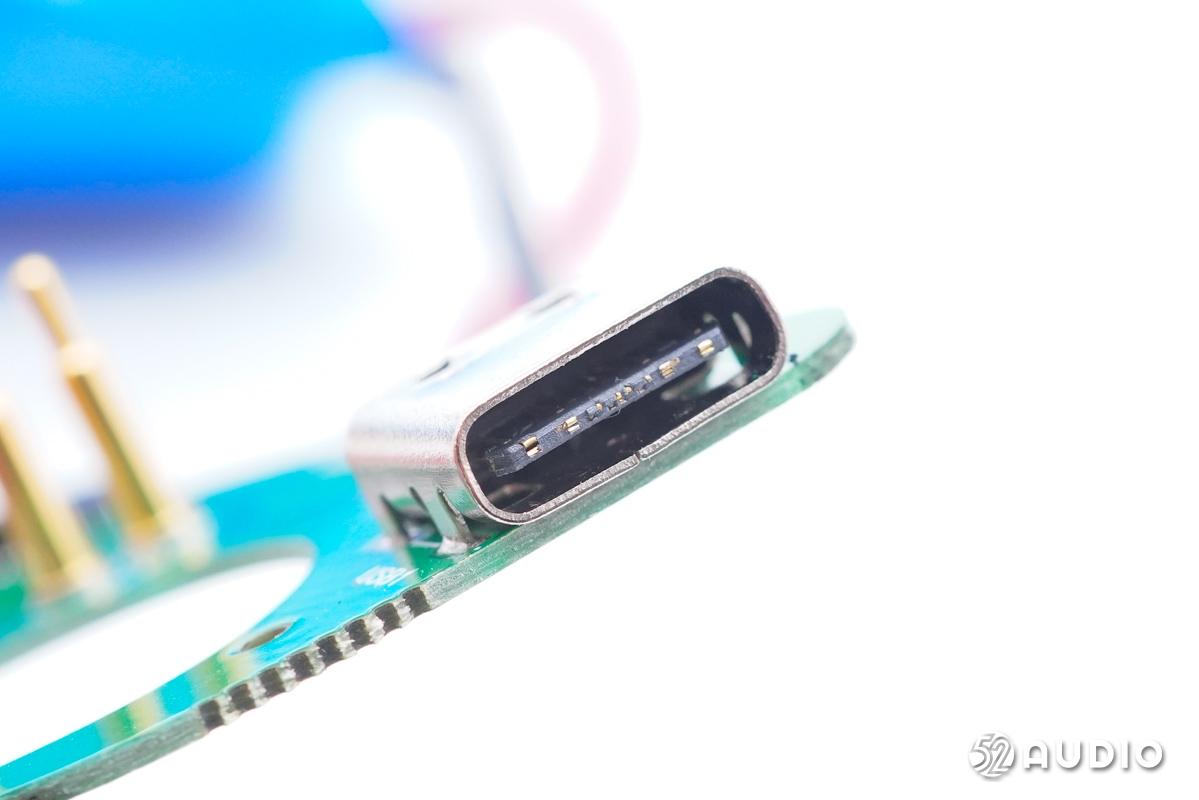

充电盒主板上的Type-C充电接口特写。

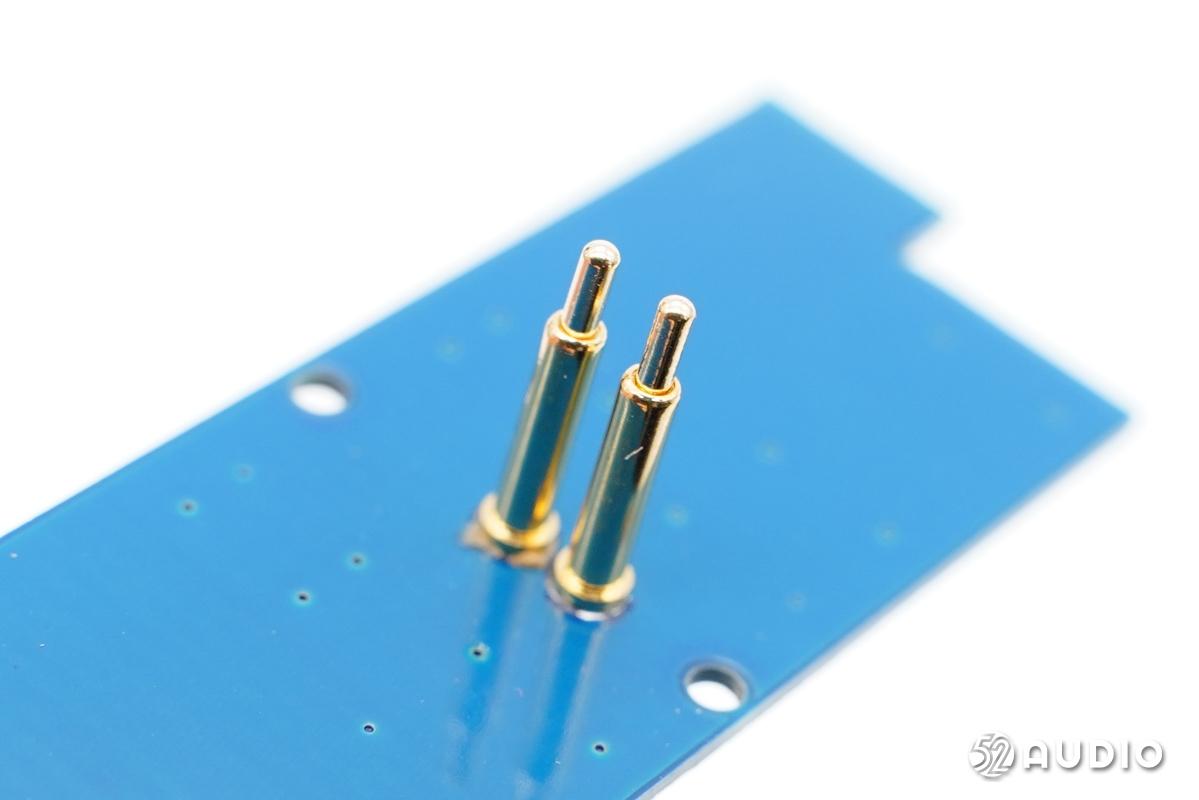

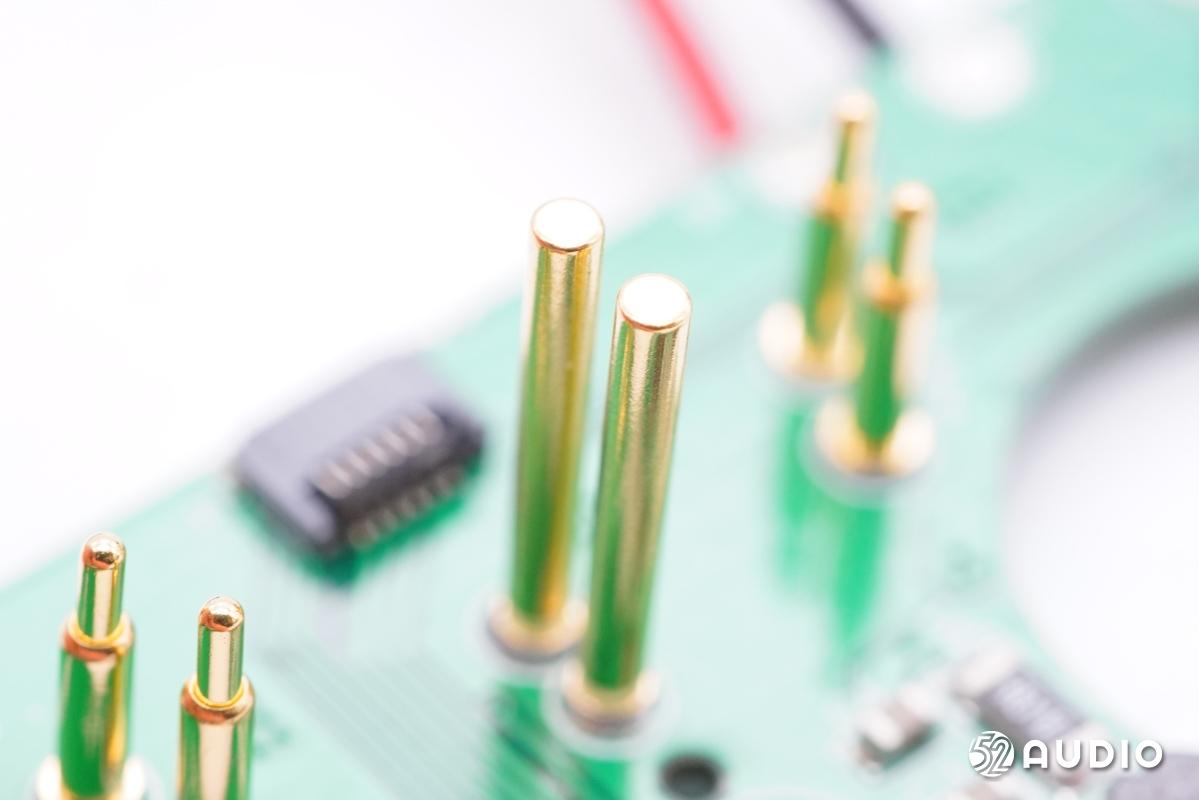

为耳机充电的Pogo pin连接器特写。
用于和充电盒上盖接触通电的金属柱特写。
主板上的ZIF连接器特写，用于连接显示屏小板。
INJOINIC英集芯IP5333多功能电源管理SOC，集成升压转换器、锂电池充电管理、电池电量指示和TYPE-C协议等功能，为TWS充电仓提供完整的解决方案。IP5333的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。
IP5333只需一个电感实现充电与升压功能。可以支持低成本电感和电容；IP5333的同步升压系统提供额定1A输出电流，转换效率高至92%。轻载时，自动进入休眠状态，静态电流降至20uA以内；IP5333采用开关充电技术，提供额定1A充电电流，充电效率高至91%。内置IC温度保护和输入电压智能调节充电电流；IP5333内置12bitADC，可精确测量电池电压和电流。支持1/2/3/4颗LED电量显示。
据我爱音频网拆解了解到，目前已有漫步者、中兴、JLab、海贝、倍思、网易云音乐、Pioneer先锋、PIHEN品恒、公牛、傲基、MPOW、BoAt、诺基亚、联想、夏新等大量品牌的TWS耳机充电盒采用英集芯的电源管理方案。
INJOINIC英集芯IP5333详细资料图。
丝印1R5的升压电感，配合电源管理芯片升压为耳机充电。
10mΩ贴片电阻，检测电池端电流。
充电盒电池通过导线连接到主板上，外层有绝缘皮保护。
电池丝印信息一览，型号18650，额定容量4000mAh，额定电压3.7V。
撕开电池外部绝缘皮，电池配备有电路板护板。
电池保护板特写，上方设有丝印“R302a”的稳压IC。
耳机拆解
充电盒部分的拆解已经完成了，接下来让我们进入耳机的拆解环节。
首先沿合模线分离耳机前壳与后壳。
耳机后壳内部结构一览，中间位置设有感应触摸的铜箔。
耳机主板设计在了耳机前壳内。
取出耳机前壳内的耳机主板及电池，在耳机前壳内设有磁铁，用于吸附耳机到耳机座舱上。
将耳机前壳内的动圈单元取出。
耳机前壳内部结构一览。
耳机电路正面一览。
耳机电路背面一览。

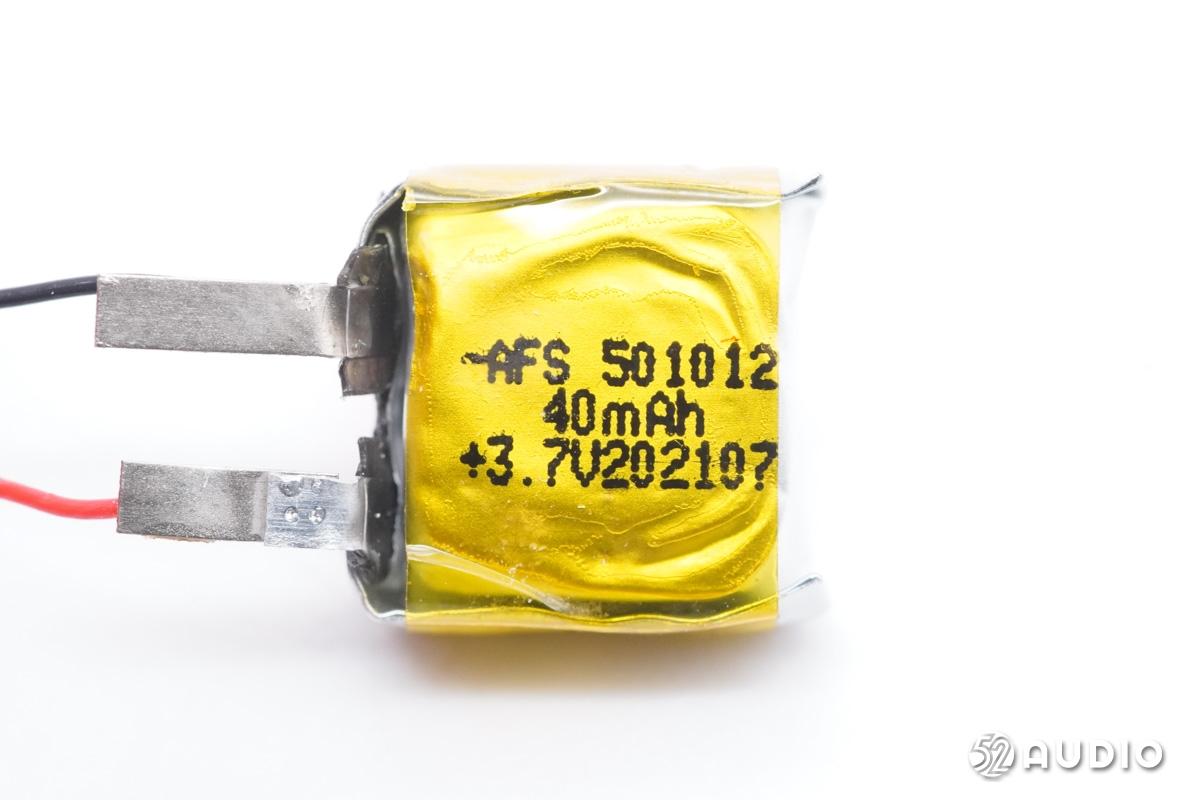

耳机内部采用了锂离子软包电池，型号：AFS501012，额定容量40mAh，额定电压3.7V。
耳机的动圈单元特写，采用石墨烯振膜，设有金属保护罩保护。
耳机动圈单元背面特写，通过导线连接到耳机主板。
耳机动圈单元与1元硬币对比大小。
经我爱音频网实测，耳机动圈单元的大小约为8.00mm。
耳机主板正面一览。
耳机主板背面一览。
耳机主板上的陶瓷蓝牙天线特写。
24.000MHZ的晶振特写，为蓝牙芯片提供时钟。
镭雕“D26 701”的MEMS麦克风特写，为耳机的语音/通话提供拾音功能。
为耳机充电的Pogo pin连接器特写。
2颗LED指示灯特写，用于指示耳机的工作状态。
JL杰理AD6973D4蓝牙音频SoC，支持蓝牙5.3，内置32位DSP，支持AAC，SBC解码，支持神经网络噪声抑制和回声消除，支持多波段均衡器。支持单/双麦克风降噪，支持两路模拟麦克风放大，内置麦克风偏置。采用QFN20-3*3封装。
据我爱音频网拆解了解到，目前已有奋达、Tezo、飞利浦、摩托罗拉、亚马逊、boAt、联想、猫王、小米、倍思、索爱、MEES等品牌的蓝牙音频产品采用了杰理方案，杰理今年还发布了AC700N系列TWS方案。
JL杰理AD6973D4蓝牙音频SoC的详细资料图。
耳机上充电用的金属柱特写，用于和充电触点接触为耳机充电。

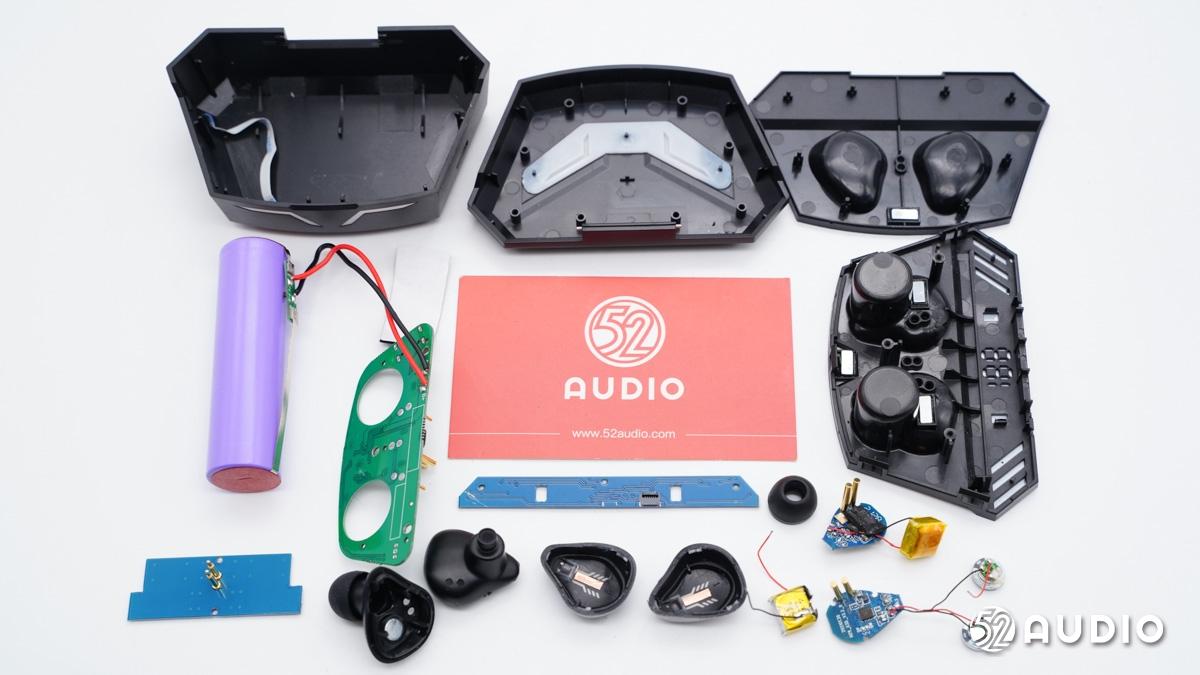

N98游戏耳机拆解全家福。
三、我爱音频网总结
N98游戏耳机及其充电盒均采用了机甲设计风格，外观多处纹路设计配合LED灯能够实现酷炫外观。充电盒棱角分明，支持电量显示，能更直观的看到充电盒剩余电量。耳机磨砂银设计，炫酷的同时多了沉稳。
充电盒在内部配置上，充电盒主控芯片使用英集芯IP5333 TWS耳机充电仓管理SoC，内置开关充电功能支持1.2A充电电流，充电电流可调且支持自适应调节，并支持4.2、4.3、4.35和4.4V电池，满足多种电池的使用需求。IP5333内置12位ADC，可精确计量电池电量，支持1/2/3/4颗LED电量显示，并支持定制188数码管电量显示。芯片内置智能检测功能，可识别耳机插入/充满/取出，自动进入待机模式，待机功耗仅20μA，有效节省电池电量。内置的检测功能支持双路耳机独立检测。
耳机在内部配置上，采用8mm石墨烯振膜动圈单元带来良好的听音表现。主控芯片为杰理AD6973D4蓝牙音频SoC，内置32位DSP，支持AAC解码，支持神经网络噪声抑制和回声消除，支持单/双麦克风降噪，搭配MEMS麦克风，提升语音通话的清晰度。
