塔式起重机常见类型

一、塔式起重机

(一)塔式起重机的常见种类

塔式起重机的分类方法较多：

1.按 回转方式 分为 上回转式 塔式起重机和 下回转式 塔式起重机，

2.按 架设方式 分为 快装式 塔式起重机和 非快装式 塔式起重机，

3.按 变幅方式 分为 小车变幅式 塔式起重机和 动臂变幅式 塔式起重机，

4.按 起重臂支承方式 可以分为 塔头式 塔式起重机和 平头式 塔式起重机。

1.按回转方式分类：可分为上回转式塔式起重机和下回转式塔式起重机。

上回转式塔式起重机 的塔身不回转，回转部分装在上部，是目前建筑工地 使用最多 的一种塔式起重机。上回转式塔式起重机的特点是：底部轮廓尺寸小，对建筑场地 空间要求较小 ，不影响建筑材料堆场的使用；由于塔身不转，回转时转动惯量较小，起重能力比较大，起升高度比较高，便于 改装成附着式塔式起重机 ，能适用多种形式建筑物的施工需要。

下回转式塔式起重机 ：塔身结构比较轻便，回转机构装设于下部，塔身可以转动，一般采用整体拖运、自行架设方式，拆装容易、转场快。但底部转台和平衡臂的尺度较大，并要保证塔式起重机与 建筑物至少600mm 以上的安全距离

（2）按变幅方式分类可分为小车变幅式塔式起重机和动臂变幅式塔式起重机。

小车变幅式塔式起重机 （图2-1a、图2-1b）是通过起重小车沿起重臂运行来实现变幅，称之为小车变幅式或小车运行式，其 起重臂始终处于水平位置 ，变幅小车悬挂于臂架下弦杆上，两端分别与变幅卷扬机的钢丝绳连接， 依靠电机的转动带动卷扬机转动并进而使变幅小车运动。

动臂变幅式塔式起重机 （图2-1c）是通过改变 起重臂的仰角运动 进行变幅的，幅度的改变是利用 变幅卷扬机和变幅滑轮组系统来实现的 。

（3）按起重臂支承方式分类可分为塔头式和平头式两类。

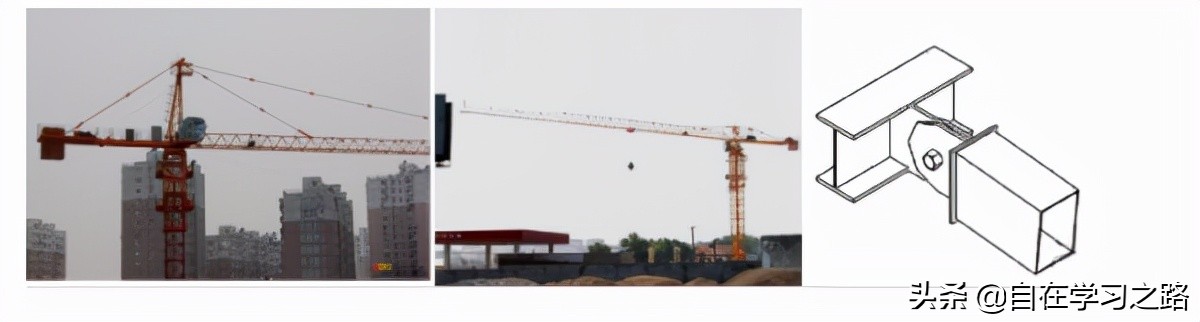

塔头式小车变幅式 塔式起重机上部结构主要由塔头、回转塔身（或上回转平台）、平衡臂、平衡臂拉杆、平衡重、起重臂及起重臂拉杆等组成，并通过 铰接连接 。

平头式小车变幅式 塔式起重机其上部结构主要包括平衡臂、平衡臂拉杆、平衡重、回转塔身与T字架（或上回转平台与A字架）等，没有传统意义上的塔头，取消了臂架拉杆，上部结构形状呈水平且均为 刚性结构 。

（4）自身附着式塔式起重机可分为外部附着式和内部爬升式

随着高层和超高层建筑大量增加，上、下回转式塔式起重机已不能满足大高度吊装工作的需要。一般当建筑高度超过 50m 时，就需要依靠自身的专门装置， 增、减塔身标准节或自行整体爬升的上回转式塔式起重机 。

这种塔式起重机的塔身依附在建筑物上，随建筑物的升高而沿着层高逐渐爬升。

自身附着式塔式起重机 可分为 外部附着式 和 内部爬升式（简称内爬式） 两种。

（5）按有无行走机构分类，有固定式和移动式两类。

1.固定式塔式起重机塔身固定不转，安装在 整块混凝土基础上或装设在条形或X形混凝土基础 上，既可用作内爬 式塔式起重机，也可用作附着式塔式起重机，只适用于高层建筑施工。

2.有行走机构的塔式起重机也叫 移动式塔式起重机 ，可负载行驶适用范围较广。但需要一个构造复杂的行走机构，造价较高，且因受到塔身刚度和稳定性的影响，移动式塔式起重机的高度也有所限制.

习题演练

下列关于塔式起重机常见分类说法 错误 的是（ ）。

A．按回转方式可分为上回转式塔式起重机和下回转式塔式起重机

B．按变幅方式可分为小车变幅式塔式起重机和动臂变幅式塔式起重机

C．按起重臂支撑方式可分为塔头式和平头式

D．按有无行走机构分类，有固定式和飞模式

【答案】D

【解析】塔式起重机按有无行走机构分类，有固定式和移动式两类。

（二）塔式起重机的特点、参数、基本构造及原理

1.塔式起重机的特点

塔式起重机属于一种非连续性搬运机械，在高层建筑施工中其幅度利用率比其他类型起重机高。由于塔式起重 机能靠近建筑物，其幅度利用率可达全幅度的 80% ，而且随着建筑物高度的增加还会急剧地减少。

2.塔式起重机的参数

塔式起重机的主参数是 最大额定起重力矩 ，是最大额定起重量重力与其在设计确定的各种组合 臂长 中所能达到 的 最大工作幅度的乘积 。此外，在使用中 最大起重量、起升高度、起升速度、小车变幅速度、回转速度、慢降速度 等也是常用的必要参数

3.塔式起重机的基本构造及原理

任何一台塔式起重机，不论其技术性能还是构造上有什么差异，均可以将其分解为 金属结构、工作机构、驱动控制系统和安全防护装置 四个部分。

金属结构：塔身、动臂、底座。

工作机构： 是为 实现 塔式起重机不同的 机械运动 要求而 设置的各种机械部分 的总称 。

这些机构所完成的功能是：

起升机构 实现物品的上升或下降

变幅机构 改变吊钩的幅度位置（动臂、小车）

回转机构 使起重臂架作360°的回转，改变吊钩在工作平面内的位置

大车运行机构 使整台塔式起重机移动位置，只适合塔高40~60m以下使用，超过规定的行走高度使用时必须改装为固定附着式塔式起重机

顶升机构 构使塔式起重机的上部塔身和回转部分升降，从而改变塔式起重机的工作高度

4.塔式起重机的安全防护装置

塔式起重机的安全防护装置是 防止误操作 和 违章操作 ，避免由误操作和违章操作所导致的严重后果。

塔式起重机的安全防护装置可分为： 限位开关（限位器）；超载荷保险器（超载断电装置）；缓冲止挡装置；钢丝绳防脱装置；风速计；紧急安全开关；安全保护音响信号。

限位开关：

a.行程限位器，按其功能又分为：

（1）起升高度限位器。

（2）回转限位器。

（3）幅度限位器。

（4）行走限位器。

（技巧：渡回福州）

（1） 起升高度限位器 ：用以防止吊钩行程超越极限，以免碰坏起重机臂架和出现钢丝绳乱绳现象。高层建筑施工用的塔式起重机（附着式塔式起重机和内爬式塔式起重机）的 吊钩行程限位开关 ，又可再分为 吊钩上极限位置的起

升高度限位器和吊钩下极限位置的起升高度限位器 ，在 施工现场一般情况 下 只设置吊钩上极限位置的起升高度限位器。

（2） 回转限位器： 用以限制塔式起重机的回转角度， 防止扭断和损坏电缆 。凡是不装设中央集电环的塔式起重机，均应配置回转限位器。应注意，塔式起重机的 幅度限位的限制范围是1080°（即可旋转三圈） ，并不 具备限制起重臂的回转角度的能力，而且根据塔式起重机的特性也不允许采用此种方法限制回转范围。

（3） 幅度限位器： 用以使 小车在到达臂架头部或臂架根端之前停车，防止小车越位事故的发生。

对于动臂变幅式塔式起重机，设置臂架低位置和臂架高位置的限位开关，用以防止俯仰变幅臂架在变幅过程中，由于误操作而使臂架向上仰起过度，导致整个臂架向后翻倒事故。

（4 ）行走限位器： 用以限制大车行走范围，防止由于大车越位行走而造成的出轨倒塔事故。

塔式起重机每次转移工地安装完毕投入 施工之前 ，以及 每次顶升接高或更换钢丝绳之后 ，必须根据实际情况和施工具体要求，对 各种限位器进行调整或确认。

（技巧：渡回福州）

b.起重量限制器

起重量限制器又称 测力环 。整个装置由导向滑轮、测力环及限位开关等组成。当荷载超过额定起重量时，测力环外壳便产生变形。测力环内的金属片与测力环壳体固接，并随壳体受力变形而延伸。此时，金属片起到凸轮作用压迫触头切断起升机构的电源。

c.力矩限制器

力矩限制器大都装设在塔顶结构的 主弦杆上处 。其工作原理如下：塔机负载时，塔顶结构主弦杆便会因负载而产生变形。当荷载过大超过额定值时，主弦杆就产生显著变形。此变形通过放大杆的作用而使螺钉压迫限位开关触头的压键，从而切断起升机构的电源。

（技巧：承重力）

1）行程限位器

（1、起升高度限位器；2、回转限位器；3、幅度限位器；4、行走限位器）

2）起重量限制器

3）力矩限制器

（技巧：承重力）

习题演练

塔式起重机的主要安全防护装置不包括（ ）。

A．行走限位器

B．安全阀

C．测力环

D．力矩限制器

【答案】B

【解析】塔式起重机的主要安全防护装置包括行程限位器（包括起升髙度限位器、回转限位器、幅度限位器、行走限位器）、起重量限制器（又称测力环）、力矩限制器。安全阀属于锅炉等压力容器的主要安全防护装置。

下列关于塔式起重机的基本构造及原理的描述中正确的是

A．塔式起重机能靠近建筑物，其幅度利用率可达全幅度的90%。

B．塔式起重机的主要参数是最大额定起重量

C．最大额定起重力矩是最大额定起重量与其最大工作幅度的乘积

D．塔式起重机的基本构造包括金属结构、工作机构、驱动控制系统和安全防护装置四个部分

【答案】D

【解析】塔式起重机能靠近建筑物，其幅度利用率可达全幅度的80%；塔式起重机的主参数是最大额定起重力矩，是最大额定起重量与其在设计确定的各种组合臂长中所能达到的最大工作幅度的乘积。塔式起重机的基本构造包括金属结构、工作机构、驱动控制系统和安全防护装置四个部分。
