今天我们来拆解一台有13年历史的HP入门级的二层交换机：ProCurve Switch 2510-24 (J9019A)。此交换机有24个100M端口和2个1000M的光电复用端口。24个百兆口对应端口号1-24，2个千兆光电口对应端口号25和26。端口布局如下图所示。
交换机概况

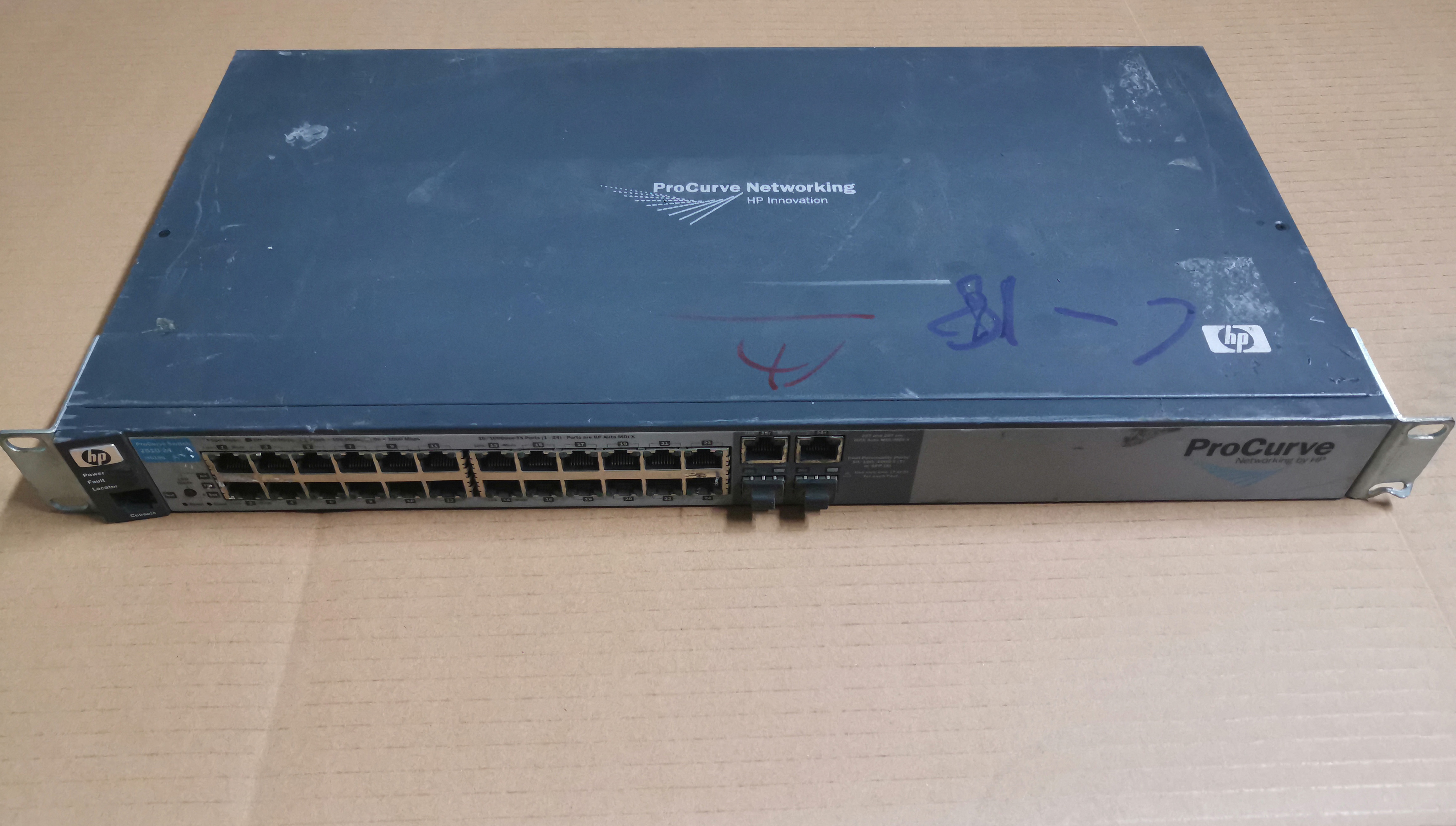

今天的主角：
十几年了，显得有些陈旧
端口特写：
复用端口同时只能接入一种端口
通过侧面和后部可以看到此交换机是无风扇设计：

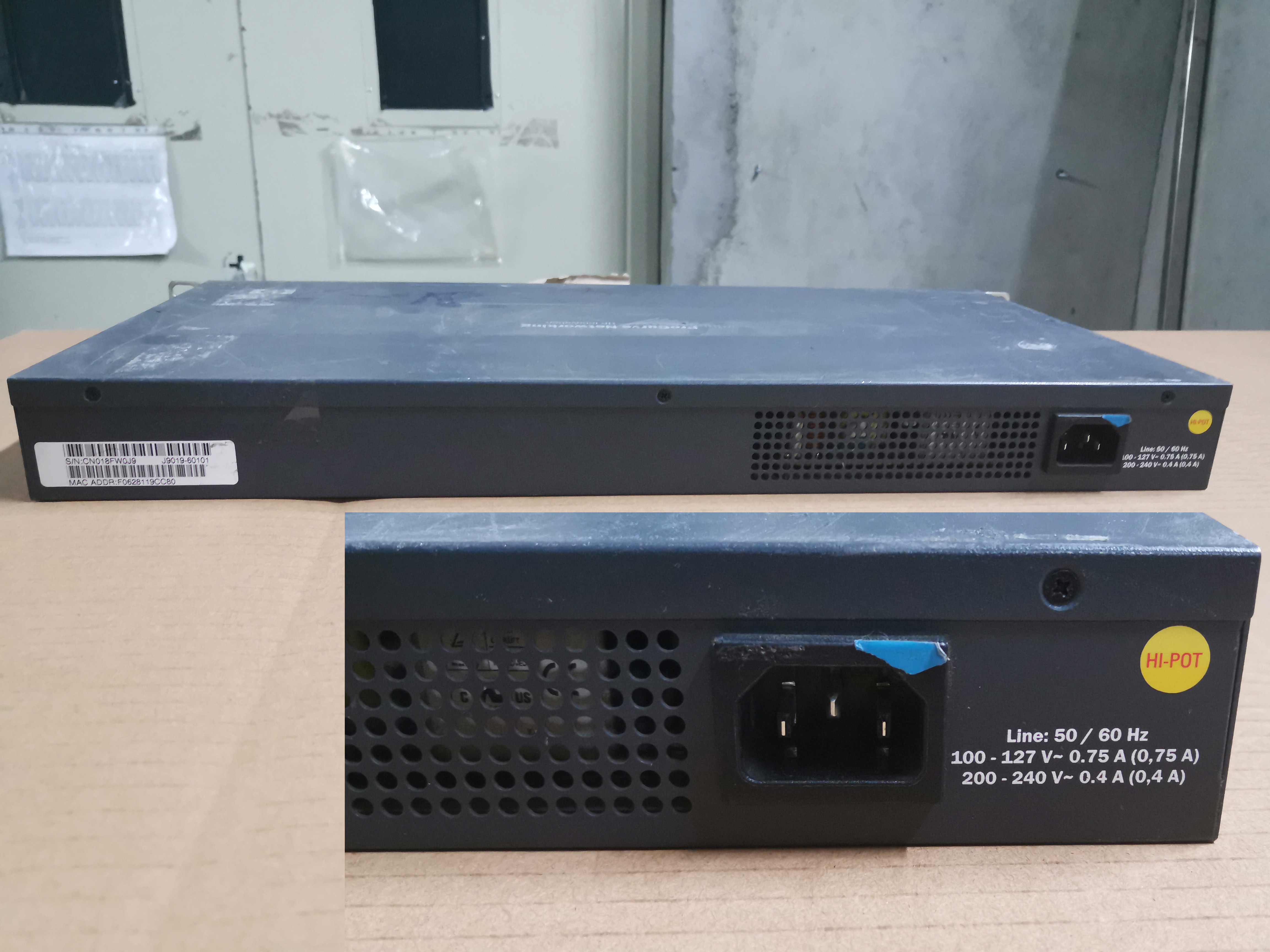

后部电源接口

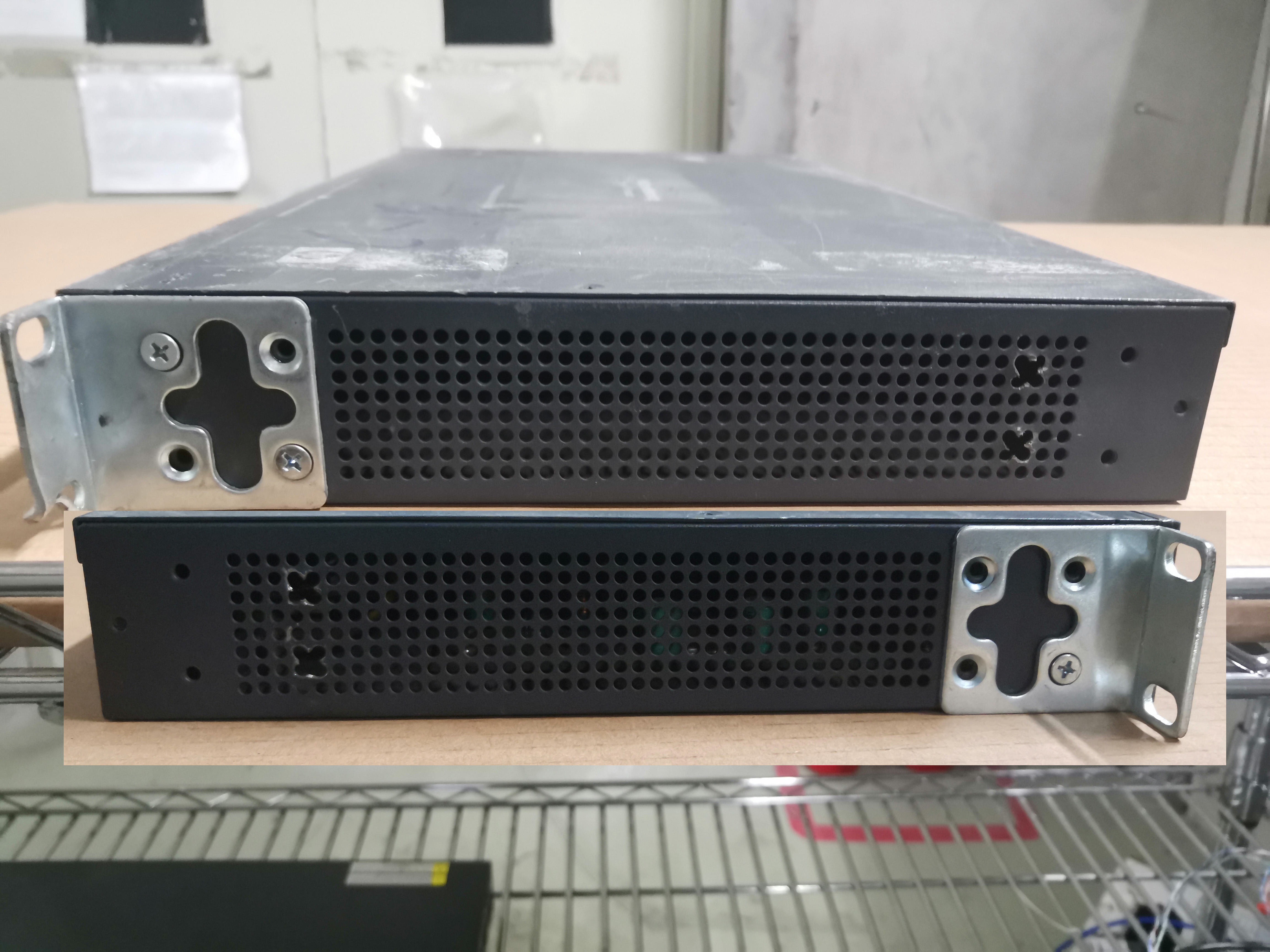

可以看到侧面也没有风扇

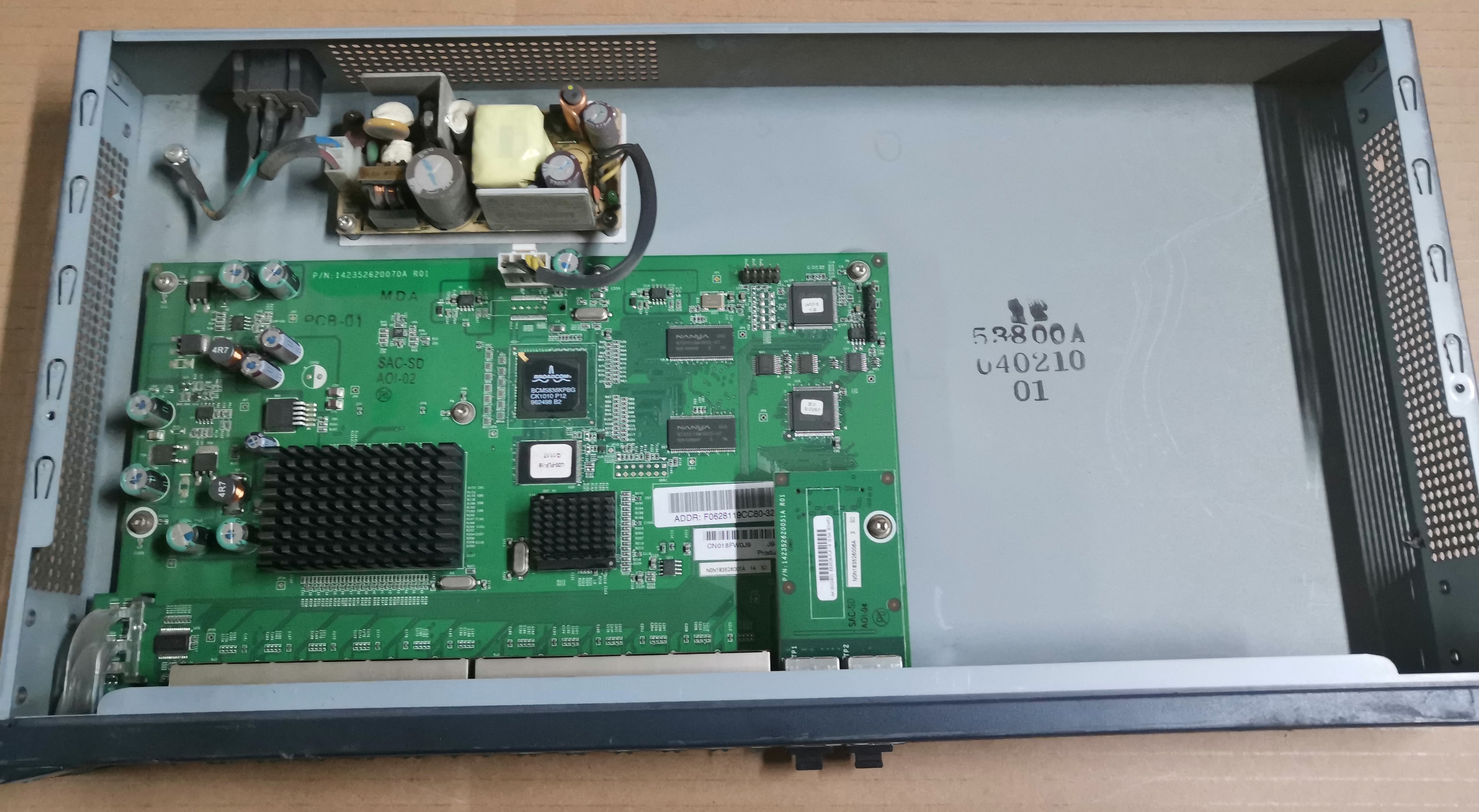

打开后感觉是空荡荡的：
空荡荡的，电源板好小

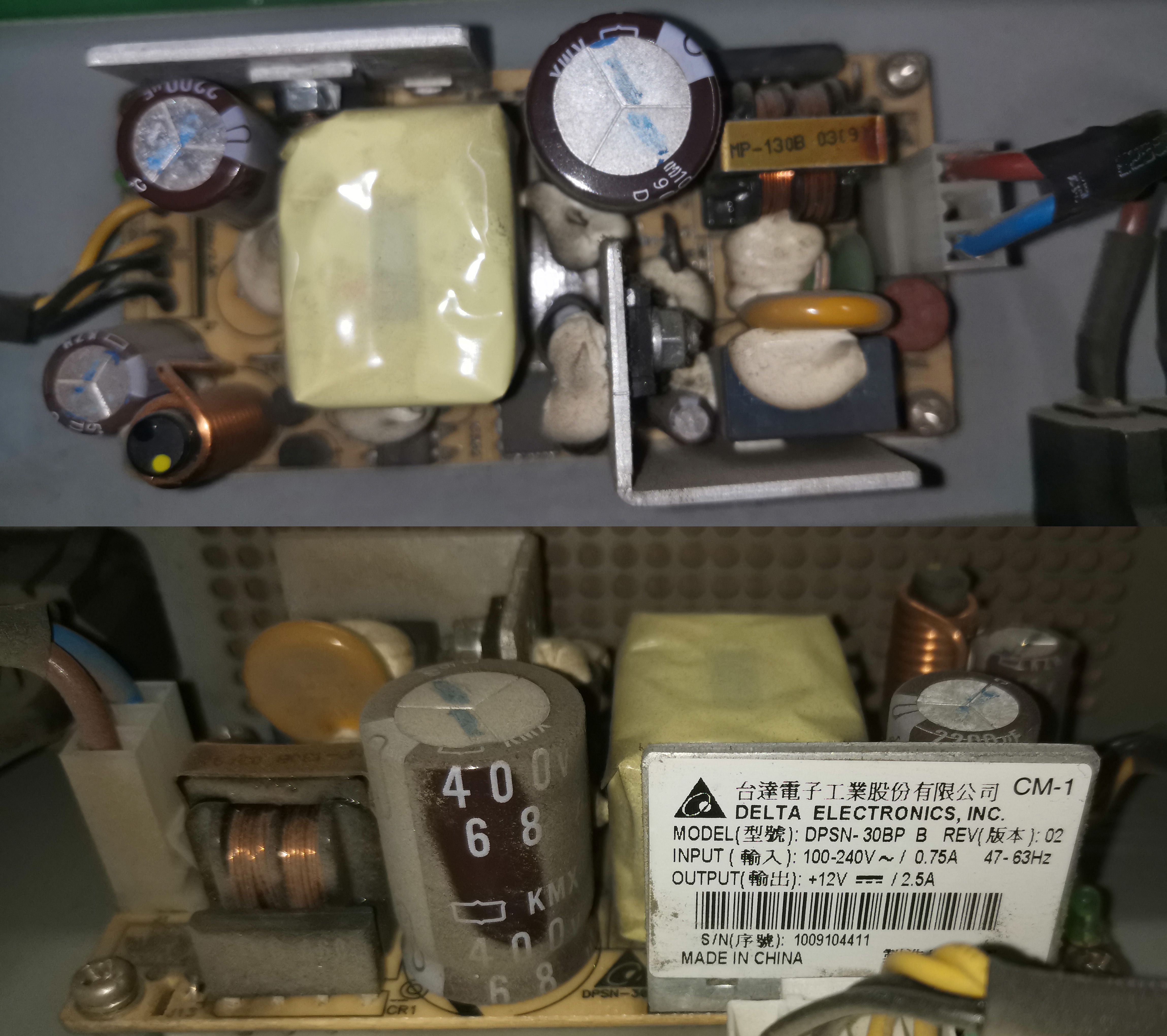

从这么小的电源板可见此设备的功耗是很低的：
输出12v 2.5A
我们来看看主板上的主要芯片及功能：
扇热片是焊锡固定的，用烙铁很好拆
蓝色：BCM5836KPGB MIPS ® CPU
黄色：BCM5482SA1KFBG 双口10/100/1000BASE-T 千兆以太收发芯片
红色：BCM5324M SINGLE-CHIP L2+ MANAGED SWITCH WITH 24 10/100 PORTS + 2 GbE PORTS 交换芯片

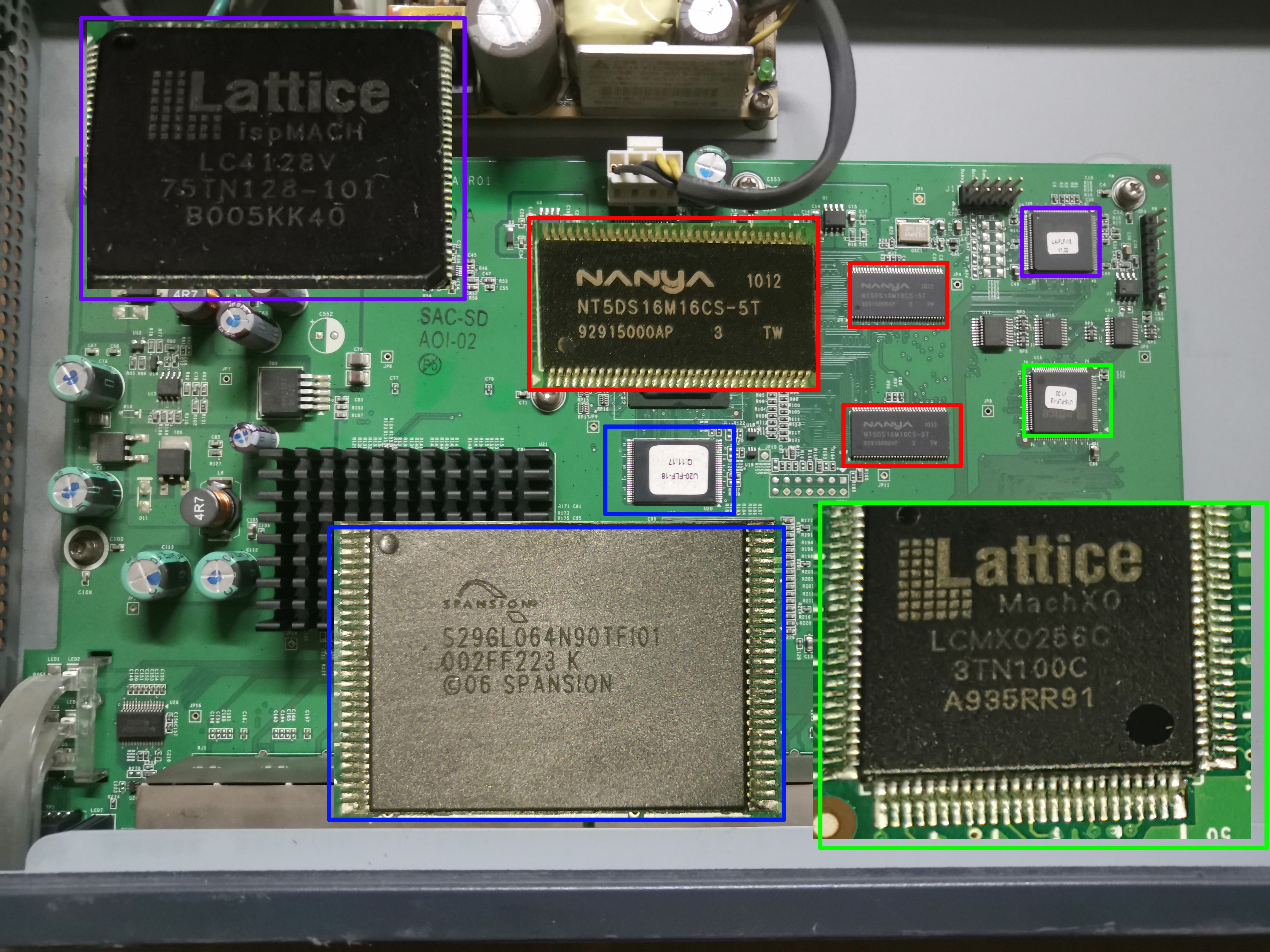

我们再来看看存储与可编程逻辑处理芯片：
64MB DDR RAM 和 64Mb NOR Flash
红色：NT5DS16M16CS-5T 256Mb DDR Synchronous DRAM
蓝色：S29GL064N90TFI010 NOR Flash 64Mb 3V 90ns Parallel NOR Flash
紫色：LC4128V-75TN128I PLDs
绿色：LCMXO256 Embedded - FPGAs
剩下的是一些小芯片：
外围小IC不是很多

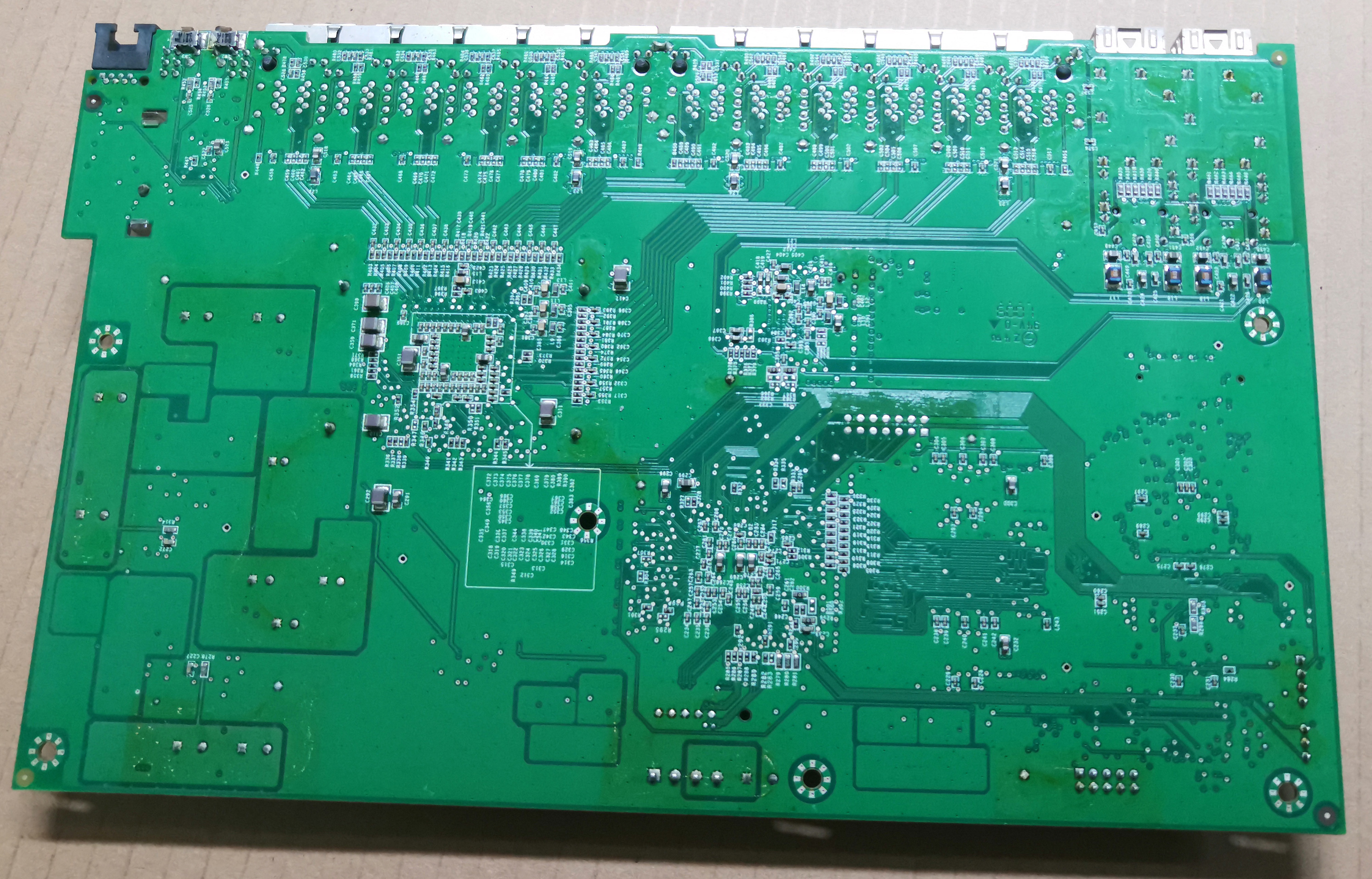

主板的背面算是光秃秃的了：
2个复用端口的电口是可以拆下来的：
复用端口的电口

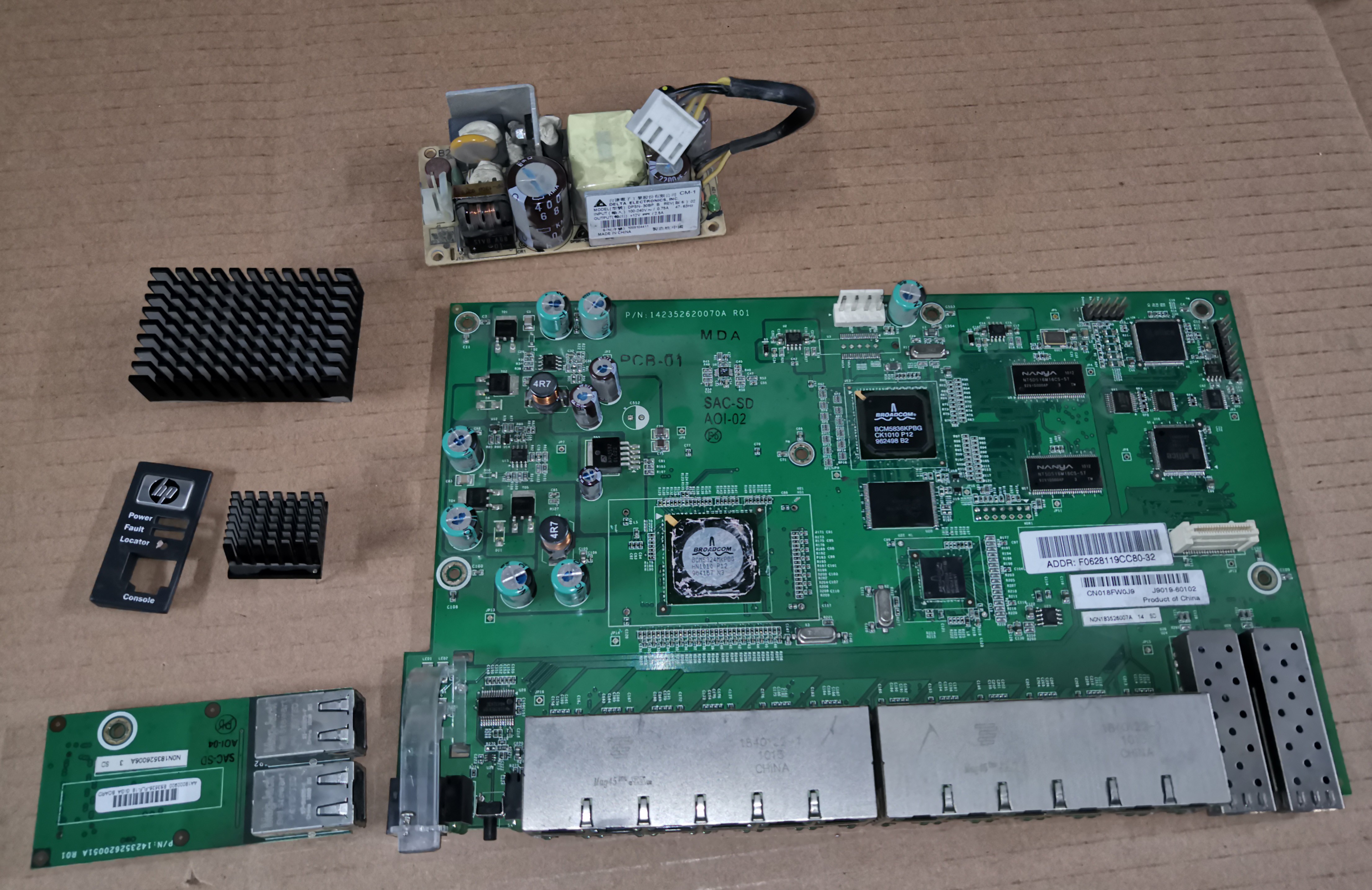

全家福：
从整体上看此交换机还是在博通现成解决方案的基础上设计出来的。
我们在一些对连接速率要求不高的场合还在使用这个型号的交换机。但是100Mb的连接速率是硬伤，也逐渐被淘汰了。
谢谢大家的观赏。
