摄像机常见的音频采集是通过内置的MIC拾音，或者外接拾音器；音频输出也类似，可通过摄像机自带的扬声或外接音响、扬声器输出声音。所以，给摄像机外接拾音器或扬声器是比较常见的工程应用，今天小编给大家介绍高速球/警戒机如何外接拾音器、扬声器。
使用前需确认摄像机需支持外接拾音器或扬声器。
一、摄像机外接拾音器

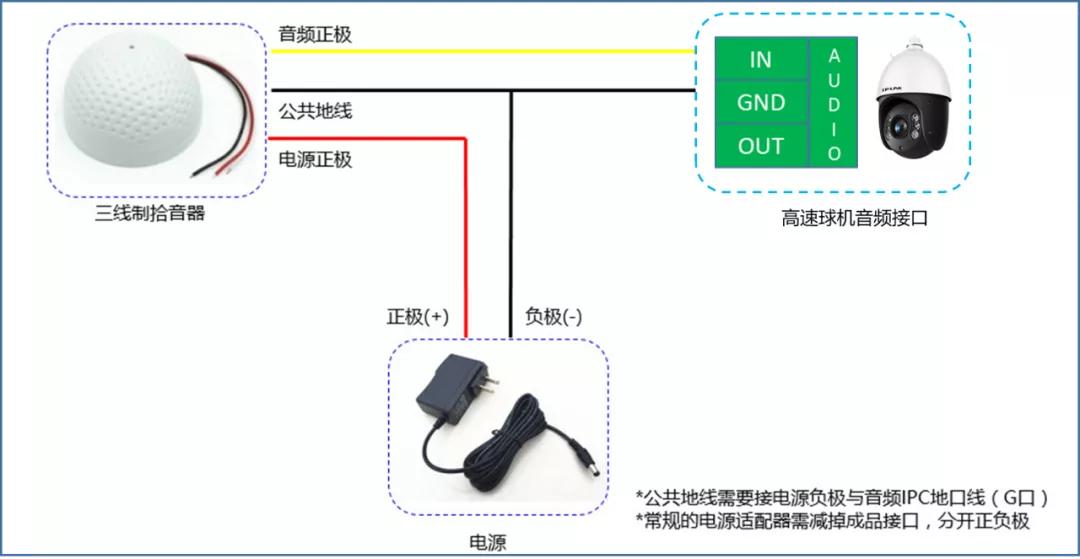

三线制拾音器的连接方法
三条线分别为电源正极（红色）、公共地线（黑色）、音频正极（白色或黄色），其中黑色的公共地线需要接 12V 电源负极和音频 IPC 地线口( GND )，连接图可参考如下：

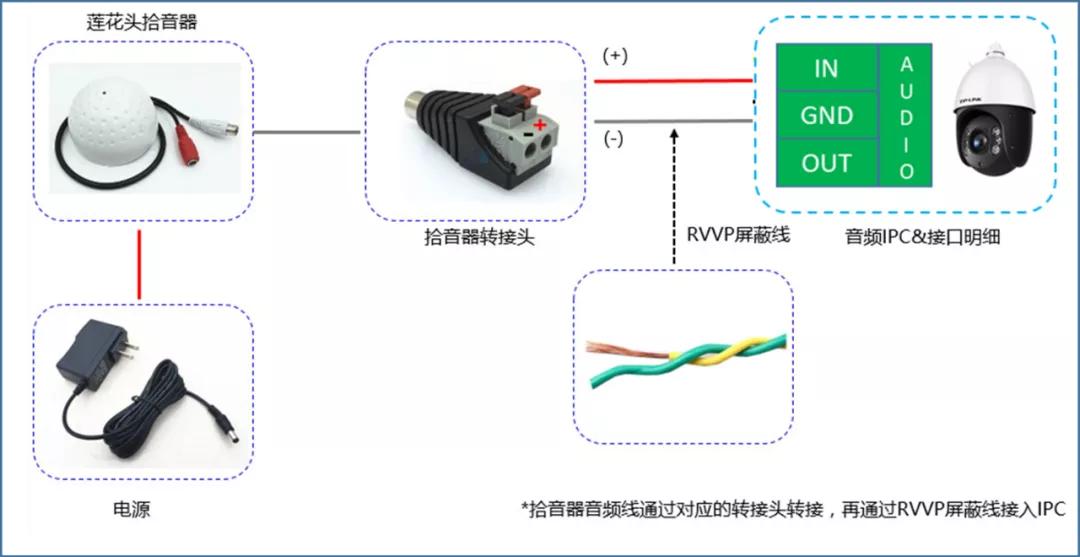

莲花头拾音器的连接方法
这类拾音器电源和音频都是成品接口，电源接口连接电源适配器上电，音频接口可通过对应的转接头转换，再通过 RVVP 屏蔽线接入音频 IPC的音频接口，连接图可参考如下：
如果没有音频转接头，也可直接将拾音器的莲花头剪断，露出两条线，白色接音频IPC的IN口，黑色接GND口。
二、摄像机外接音响/音柱

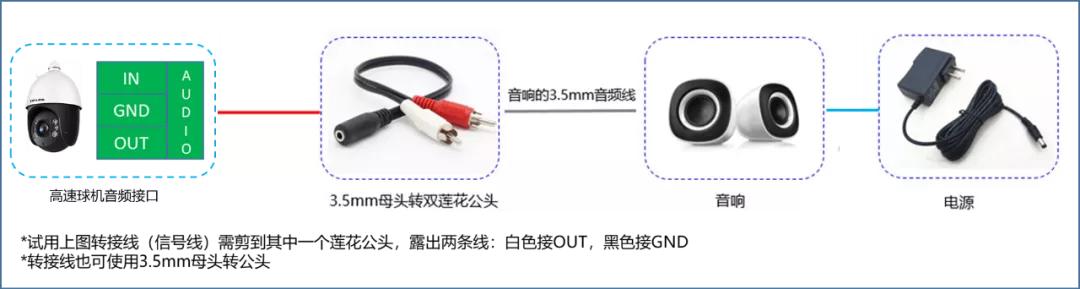

音频摄像机可接入音响、扬声器实现语音的输出，需要连接到 IPC 的 Audio OUT 接口，以音响为例，连接图可参考如下：
市面上常见的音响（音柱）通常都是独立供电，即电源接口和音频接口相互分开，使用满足规格的电源适配给音响供电，用音频线连接音响和摄像机音频输出接口即可。
注意事项
- 高速球机有音频输入/输出接口，标识为AUDIO，接口为IN、GND、OUT，其中GND口共用；
- 警戒机只有音频输出接口，接口为“+”、“-”，“+”接音频信号线正极，“-”接负极；
- 警戒机还有标识为ALARM的接口，该接口用于外接报警设备，请勿接错。
