电子巡更系统是是弱电系统最常见的系统之一，巡更系统管理者考察巡更者是否在指定时间按巡更路线到达指定地点的一种手段。巡更系统帮助管理者了解巡更人员的表现，而且管理人员可通过软件随时更改巡逻路线，以配合不同场合的需要。用的最多是物业管理人员，方便管理安保人员。
一、概念
电子巡更系统是管理者考察巡更者是否在指定时间按巡更路线到达指定地点的一种手段。巡更系统帮助管理者了解巡更人员的表现，而且管理人员可通过软件随时更改巡逻路线，以配合不同场合的需要。
二、分类
电子巡更系统分为有线和无线两种：无线巡更系统由信息钮扣、巡更手持记录器、*载下**器、电脑及其管理软件等组成。信息钮扣安装在现场，如各住宅楼门口附近、车库、主要道路旁等处;巡更手持记录器由巡更人员值勤时随身携带；*载下**器是连接手持记录器和电脑进行信息交流的部件,它设置在电脑房。无线巡更系统具有安装简单，不需要专用电脑，而且，系统扩容、修改、管理非常方便。
有线巡更系统是巡更人员在规定的巡更路线上，按指定的时间和地点向管理电脑发回信号以表示正常，如果在指定的时间内，信号没有发到管理电脑，或不按规定的次序出现信号，系统将认为是异常。这样，巡更人员出现问题或危险会很快被发觉。
三、工作原理

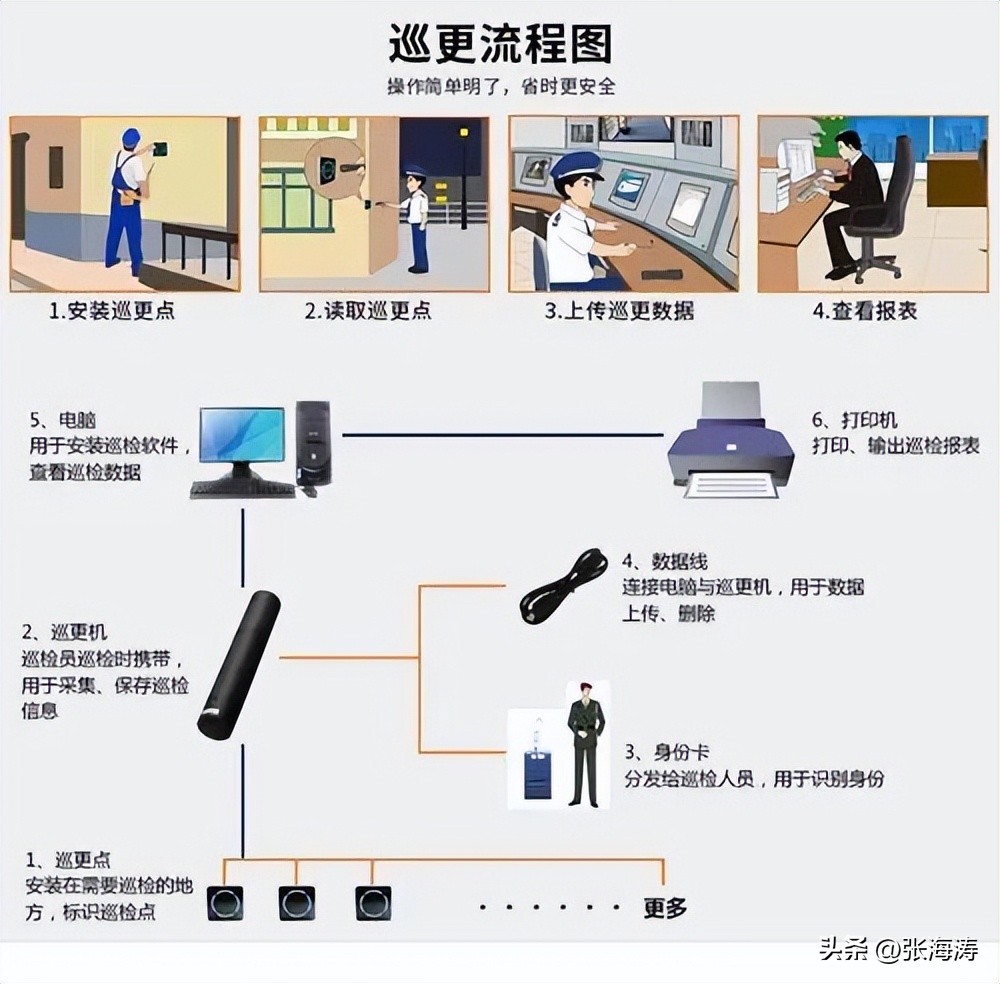

将巡更点安放在巡逻路线的关键点上，保安在巡逻的过程中用随身携带的巡更棒读取自己的人员点，然后按线路顺序读取巡更点，在读取巡更点的过程中，如发现突发事件可随时读取事件点，巡更棒将巡更点编号及读取时间保存为一条巡逻记录。定期用通讯座（或通讯线）将巡更棒中的巡逻记录上传到计算机中。管理软件将事先设定的巡逻计划同实际的巡逻记录进行比较，就可得出巡逻漏检、误点等统计报表，通过这些报表可以真实的反映巡逻工作的实际完成情况。
使用
其基本的原理就是在巡查线路上安装一系列代表不同点的射频卡（又称感应卡，信息钮，有固定的不同卡号），巡查到各点时巡查人员用手持式巡更棒读卡，把代表该点的卡号和时间及情况同时记录下来。巡查完成后巡更棒通过通讯线或无线传输把数据传给计算机软件处理，就可以对巡查情况（人员、地点、时间、情况等）进行记录和考核，实现人员的科学化管理。
四、起到的效果
传统的巡检制度的落实主要依靠巡逻人员的自觉性，管理者对巡逻人员的工作质量只能做定性评估，容易使巡逻流于形式，因此急需加强工作考核，改变传统手工表格，对巡逻人员监督不力的管理方式。电子巡检系统可以很好地解决这一难题，使人员管理更科学和准确
五、电子巡更的系统组成

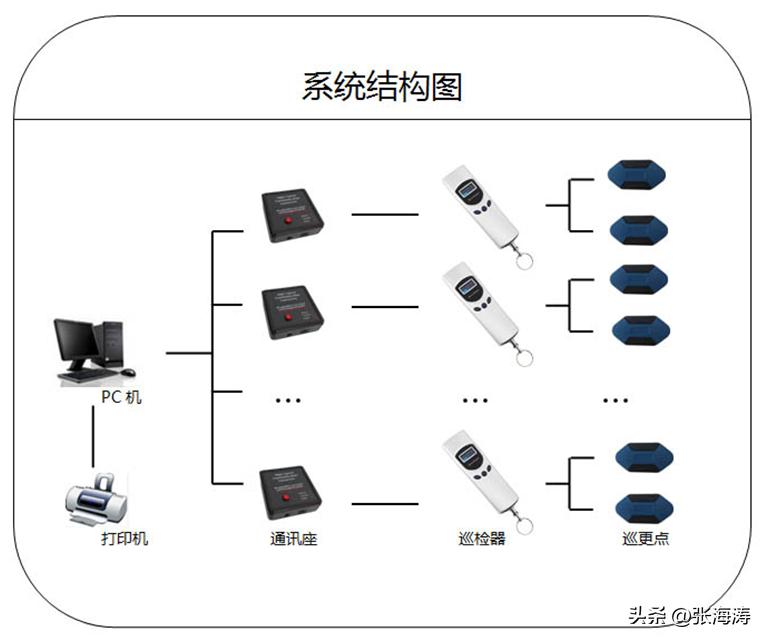

电子巡更系统一般有巡更点、巡更棒、通讯座、管理软件等设备组成，当然还有一些配套的东西，比如巡更标识牌，什么叫巡更标识牌呢？就是在你的巡更点旁边安装一个标识，告诉我们这就是一个巡更点。比如下图所示：
六、电子巡更系统的设计
电子巡更系统分为两种，一种是在线式电子巡更，一种是离线式电子巡更系统。离线式电子巡更系统是我们最常用的，因为安装简单，设计简单。
那么离线式电子巡更系统如何设计呢？想要知道怎么设计？就需要了解电子巡更系统的功能是怎么样的？电子巡更系统的作用就是让你去巡查，按照路线，在规定的时间内去巡查，这就是电子巡更的功能。知道了它的功能以后，你在做设计的时候就可以基本确定你设置点位了，一般是在地下室、室外园区、电梯厅处、主要设备机房等等。
因为电子巡更系统是离线式的，所以就是可以随便的摆放，不需要布线，在设计上就没有那么硬性要求了，后期可以进行调整。因此我们在做设计的时候可以先做一个简单的点位，然后预估一个数量就可以了。
七、电子巡更系统的安装
我们就以常用的离线式电子巡更系统安装为例，电子巡更系统的主要安装工作为安装巡更点，这个安装高度一般为离地1.3-14m，具体的安装高度可以根据现场实际情况而定的，安装方式也有多种，比如螺丝固定，玻璃胶黏住等等。
八、电子巡更系统的验收
说到电子巡更的验收，我们更多的就是培训一下物业或者甲方软件如何使用，巡更点位安装位置确认，有的时候不需要安装，就直接移交给物业，物业自己根据需要安装了。电子巡更系统验收就是试一下能不能读取巡更点，按照设计的路线走一圈就可以了。
施工方案
1、施工准备
1.1机房设备
巡更系统主要有巡更机，通讯座，信息钮(巡更点)，人员卡及配套系统软件五部分组成。
配套系统包括系统主机、充电器、计算机(内置管理软件)、打印机、不间断电源等。
1.2传输部分
包括分线箱:电线电缆等。
1.3终端设备
主要包括巡更点、巡更棒、数据采集器等设备。
1.4选型
上述设备材料应根据设计要求选型，必须附有产品合格证、质检报告、安装及使用说明书等。设备安装前应根据使用说明书进行全部检查方可安装。
1.5其它材料
塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。
1.6机具设备
1.6.1手电钻、冲击钻、梯子、水平尺、拉线、线坠。
1.6.2克丝钳子、剥线钳、电工刀、电烙铁、一.字改锥、十字改锥、尖嘴钳、偏口钳。
1.6机具设备
1.6.1手电钻、冲击钻、梯子、水平尺、拉线、线坠。
1.6.2克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳。
1.6.3 250V兆欧表、500V兆欧表。
2、作业条件
2.1机房内土建工程应内装修完毕，门、窗、门锁装配齐全完整。
2.2机房内、弱电竖井、建筑内其他公共部分及外围的布线线缆沟、槽、管、、盒施工完毕。各预留孔洞、预埋件的位置，线管的管径、管路的敷设位置等应符合设计施工要求。
3、操作工艺
3.1管路预埋
参见相关管路预埋标准内容。
3.2分线箱安装
3.2.1箱体板与框架应与建筑物表面配合严密。安装在地面预留洞内的箱体应能使地面盖板遮盖严密、开启方便。严禁采用电焊或气焊将箱体与预埋管口焊在一起。
3.2.2安装明装壁挂式分线箱时，找准标高进行钻孔，埋入胀管螺栓进行固定。要求箱体背板与墙面平齐，其高度有设计要求时以设计要求为准，无设计要求时，安装高度宜底边距地面1.4米。
3. 3线缆敷设
3.3. 1布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下细线在上。
3.3.2管内穿入多根线缆时，线缆之间不得相互拧绞，管内不得有接头，接头必须在线盒(箱)处连接。
3.3.3线管出线终端口与设备接线端子之间，必须采用金属软管连接，软管长度不得超过1米，并不得将线缆直接裸露。
3.3.4所敷设的线缆两端必须做标记,屏蔽电缆的屏蔽层均需单端可靠接地。
3.4终端设备安装
3.4.1安装前应按图纸核对巡更点的位置及数量，并读取巡更点的ID 码。
3.4.2巡更点的安装高度应符合设计或产品说明书的要求，一般安装高度为1.4m。对于离线式系统，巡更点应安装于巡更棒便于读取的位置。
3.4.3对于离线式巡更点，安放时可以用钢钉、固定胶、或直接埋于水泥墙内(感应型巡更点)，埋入深度应小于5cm，巡更点的安装应与安装位置的表面平行。感应型巡更点的读取距离一般在10-25cm之间，只要巡更棒能接近即可。
3.4.4、巡更点安装：
3.4.4.1首先确定安装点，再拿冲击钻对安装点冲（直径为6mm）的孔。
3.4.4.2记录好每个巡更点所对应的安装地点，（所有的安装点应与电脑巡更点设置相对应）。
3.4.4.3首先确定安装点，再拿冲击钻对安装点冲嵌入胶塞。
3.4.4.4打开封盖，将板用自攻螺丝固定。
3.4.4.5重新装上封盖装盒即可。
3.4.5、巡更路线标准安装:
3.4.5.1根据巡更路线的长短设计巡更点的布置方案：原则上每层楼一个、每视线范围一个、每一百米一个，重要或复杂地段地点必须埋设巡更点。
3.4.5.2巡检机的配置：原则上每条巡更路线分三班巡逻，每班每条线路一个巡检机，该设置可根据实际情况定夺。
3.4.5.3正确安装软件，将巡更路线上的每个埋墙式巡更点的八位号码所对应的实际地点描述在软件中一一对应设置好（注意一定不要设置错误，否则将来统计查询将会出错）。
3.4.5.4安装巡更点的同时，应记录每个巡更点所对应的安装地点，所有的安装点应与系统管理主机的巡更点设置相对应。
3.5机房设备安装
3.5.1设备在安装前应进行检验，设备外形尺寸、设备内主板及接线端口的型号、规格符合设计规定，备品备件齐全。
3. 5. 2按照图纸连接巡更系统主机、计算机、UPS、 打印机、充电座等设备，
3.5.3设备安装应牢固、紧密，紧固件应做防锈处理。
3.5.4安装的设备应按图纸或产品说明书要求接地，其接地电阻应符合设计要求。
3.5.5安装系统软件的计算机硬件配置不应低于软件对计算机硬件的要求。
3.5.6安装系统软件的计算机操作系统应符合系统软件的要求。
3.5.7按照软件安装说明书和帮助安装软件。
3.6系统调试
3.6.1运行巡更系统管理软件，进行初始化设置。
3.6.2按照图纸对巡更点进行读取操作，确认巡更棒读取数据正常有效。
3. 6.3在巡更系统主机上测试对巡更棒读取的数据进行读入、数据查询、修改、打印、删除等操作，对系统软件进行调试。
4、成品保护
4.1设备进入现场后应码放整齐、稳固。并要注意防潮，搬运时应轻拿轻放，以免损坏设备。
4.2系统设备安装完毕后应妥善保管钥匙，以防设备丢失、损坏。
4.3对系统的巡更点应采取必要的保护措施，防止其损坏。
5、应注意的质量问题
5.1质量问题:接线错误。
防治措施:计算机、系统主机、巡更点的接线应严格按照图纸进行。
5.2质量问题:通讯不正常。
防治措施:严格检查系统接地阻值是否符合要求，接线是否压接牢固，消除或屏蔽设备及连线附近的干扰源。
