开关电源，又称交换式电源、开关变换器，是一种高频化电能转换装置，是电源供应器的一种。民熔开关电源利用的切换晶体管多半是在全开模式及全闭模式之间切换，这两个模式都有低耗散的特点，切换之间的转换会有较高的耗散，但时间很短，所以民熔开关电源比较节省能源，产生废热较少。民熔开关电源的高转换效率是其一大优点，而民熔开关电源工作频率高，也可以使用小尺寸、轻重量的变压器，民熔开关电源重量也会比较轻。民熔开关电源产品广泛应用于工业自动化控制、军工设备、科研设备、LED照明等领域。

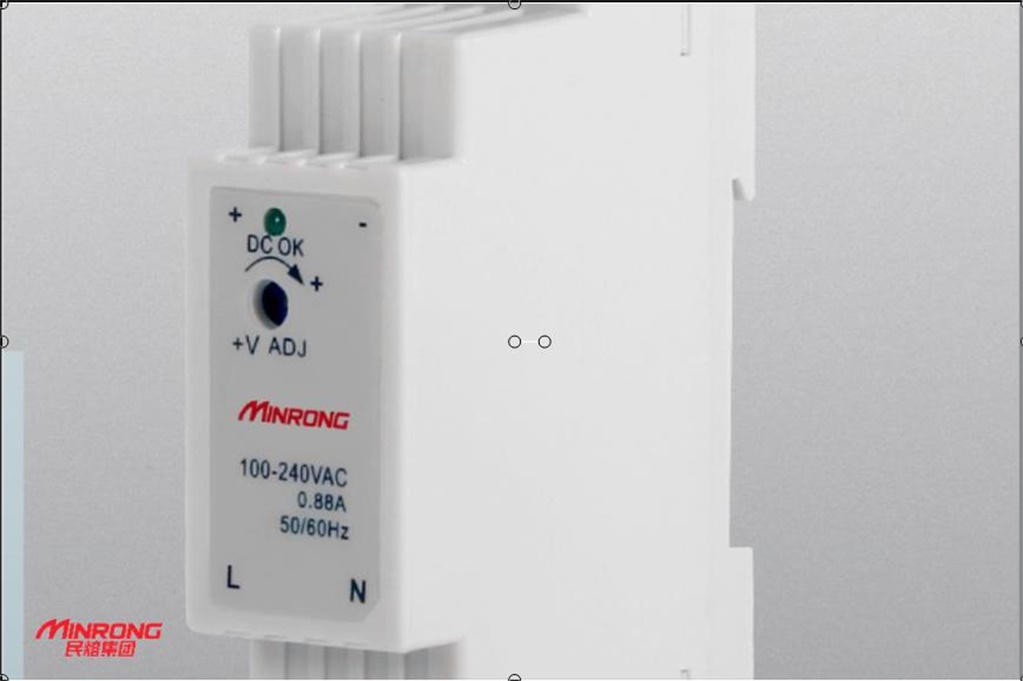

高质量电容的开关电源
电容（或称电容量）是表征电容器容纳电荷本领的物理量，它是一种静态电荷存储介质。它是开关电源中比较重要的一个元器件，它的检测是有比较多的细节，下面一起和民熔小课堂看看要注意哪些吧，文末的扩展链接去看看你可能收获更多。
1、首先确定BOM要求的规格、容量、误差、耐压值、耐温值、误差值是否与材料一致。2、电容的实际测量值（用LCR表测量）必须在标准值±误差值的范围内。3、电容器引线之间的距离必须与技术数据一致。4、电容器商标必须清晰完整，油漆光亮，无污染，外观完好。5、电容器引入管脚铅锡合金镀层颜色鲜艳一致，无斑点等氧化迹象。
多插座
6、电容器引出脚间距小于1mm，排带必须整齐均匀，不得有不平现象。7、测量的容量（插件电容）是否在误差范围内，并确定型号、规格是否正确。A、 电解电容器波峰焊后有剥落、错包现象（4.7uf/16v为47uF/16v），尺寸不对导致体积过大，影响组装。B.常见的插入式电容器有电解电容器、陶瓷电容器、金属膜电容器、安全电容器等，挂毯电容器和整体电容器。检查插入式电容器的关键是其型号和规格。检查前，先确定使用哪一种，然后按要求测量规格（包括体积和脚距），如有可能，尽量安装。8、参考BOM表，用卡尺测量其直径和高度。9、参考BOM，根据耐压值，正向耐压试验采用单路稳压电源。
10、容量由电容测量仪测量。11、电容器的正负标识不得颠倒，标注的容量应与实际容量一致。芯片电容：12、检查外观，注意氧化、损伤。13、用电容表测量其容量是否在误差范围内。14、例如，对于有特殊要求的客户，康创还应注意颜色和形状是否与上次不同或不同。如有差异，使用前应及时通知顾客确认，并通知有关人员跟进。
开关电源
A、片式电容器的检验应特别注意颜色和形状（体积和厚度）。如果在同一材料中发现多种颜色和形状，或与上一种颜色和形状不一致，应在使用前立即书面联系客户确认。如果每种材料的颜色和形状与上一种不同，必须留样以便下次比较，以便生产和检验。检查电容器电极是否损坏。如果误差、规格、耐压值与BOM不符，应立即与客户联系。B、自行购买的片式电容器不能马虎。检验前应询问同一型号、同一客户，找出相应的BOM和样品，仔细检查托盘上的标识是否与BOM表或客户提供的材料一致，然后仔细观察其形状（体积、厚度）、颜色是否与样品一致，并将不确定反映报品管部部长及相关单位确认，并留样。
C、不同客户的底片容量不得挪用。在协助制作部门确认胶片容量时应特别小心。在作出结论之前，有必要进行询问和调查。D、如果一块PCB中两种容量相同，但误差不相同，则应作有针对性的记录，并留样跟踪。E、记录片式电容器的品牌，了解其性能。F、检查片式带电容器时，应注意有丝印的一面是正极。有四种常见的带电容器规格A。B型、C型和d型的体积最小；B型的体积最大。如果在检查材料时不清楚，最好找PCB板试装，检查用电容器时要注意是否有损坏现象，或者一块PCBA中有两个相同容量的带电容器，对带电容器有什么特殊要求，如rs0404a uk控制板100uF/16V低ESR意味着低阻抗。应该是黄色的。清德式电容器是一种常见的电容器和型号。G、 托盘上代表性符号：CC41 1805 CG 102 K 500 T N型规格材料容量误差耐压值包装端材料h，片式电容器材料分为：NPO（良）、X7R（一般）、Y5V（差）。
上面就是小课堂今天分享的，关于开关电源电容的检测技巧经验。在民熔小课堂的分享之后，大家应该都有一定的深入了解。但开关电源的领域是很大的，受限于篇幅这个问题，小课堂在开关电源电容方面其实还有更多的想法。而大家如果在使用开关电源遇到其他问题，或者想了解其他电气产品的资料和技巧，可以去看看V♥工重浩“民熔电气集团”。里面有着超多民熔小课堂精心准备的资料，小课堂就在这里等你哦。
文末福利
分享的最后不是结束，而是小课堂为大家准备的，下图所示的1000套精美PPT模板，这些模板是物超所值的，却仅仅需要以下几个步骤即可领取：
1、转发并收藏关注民熔小课堂
2、 私信回复：“开关电源”

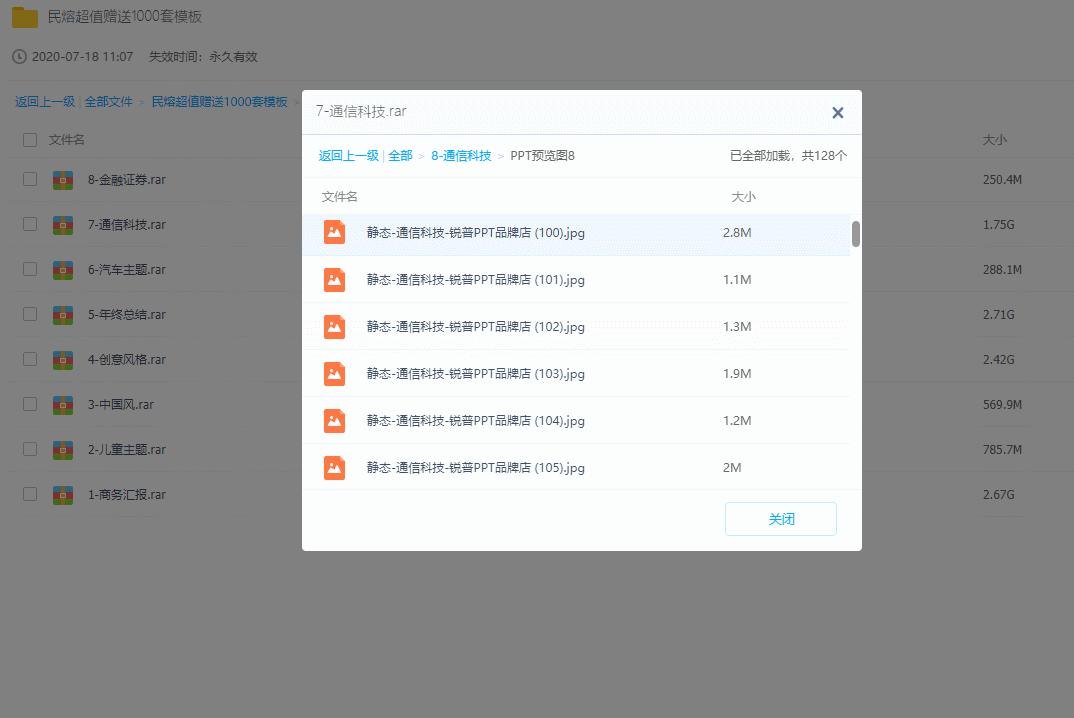

超多模板
