1.通讯注意事项
PLC端和HMI端参数保持一致；
PLC端要设定MC协议和添加和校验。
2.通讯参数设置
（1）在GX Works3里，参数—FX5UCPU—模块参数—485串口，"协议格式"修改为"MC协议"；

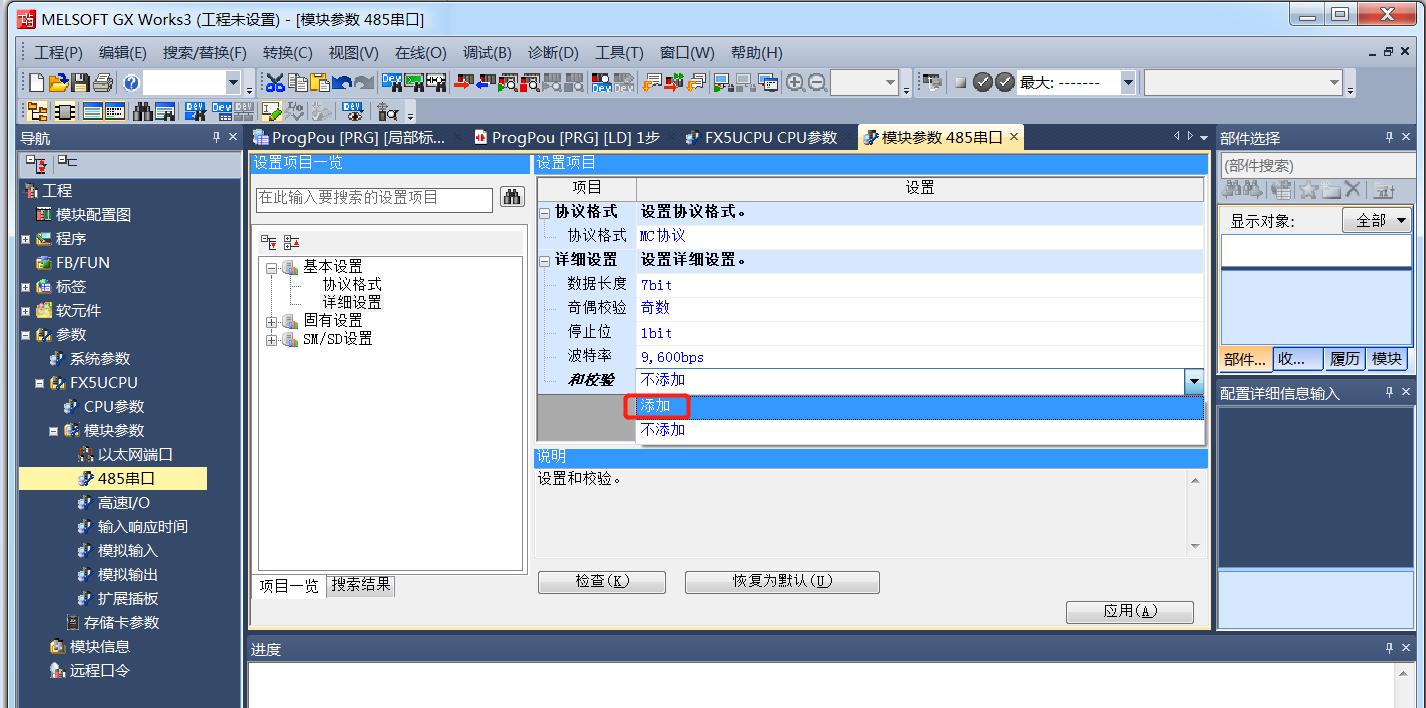

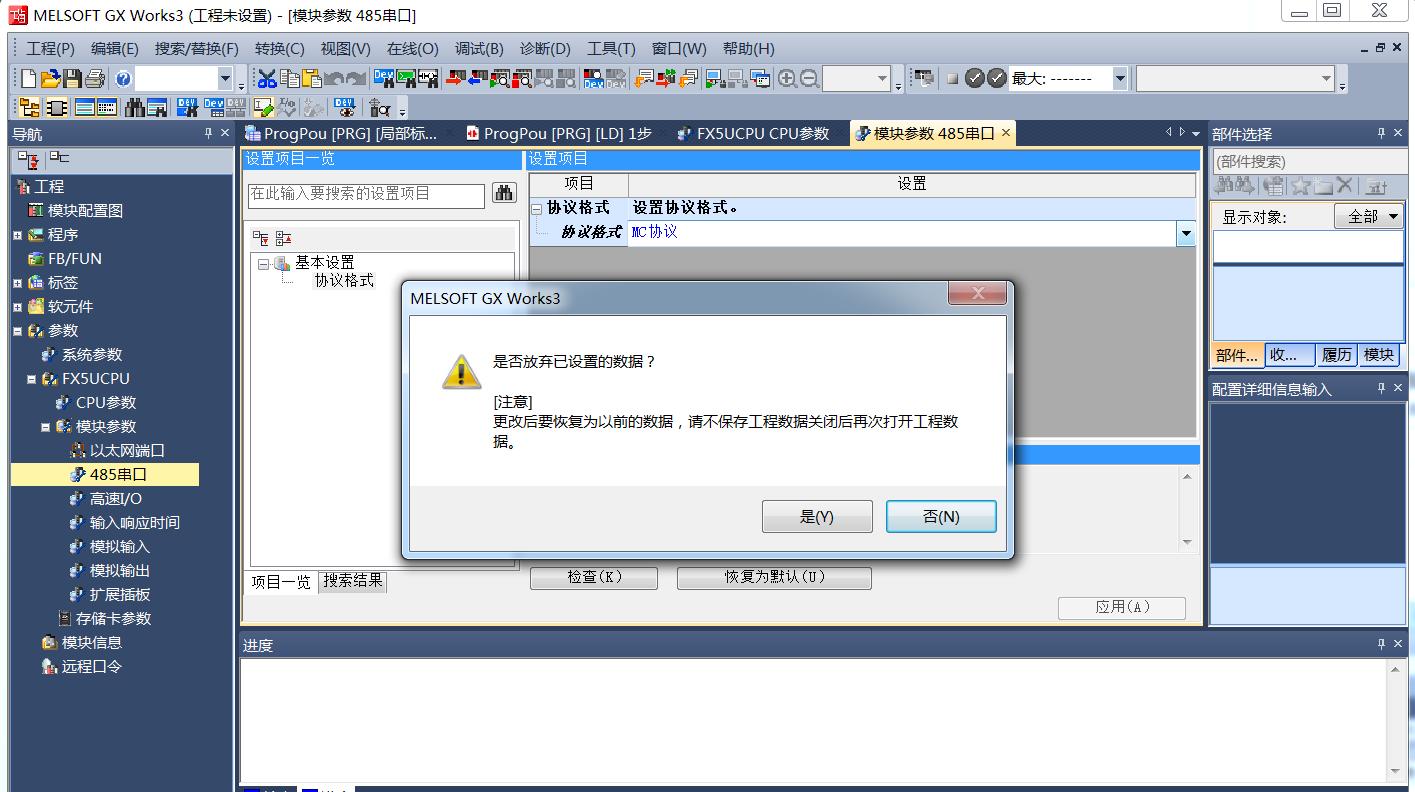

（2）点击"是"，出现如下参数界面，"和校验"选项，选择"添加"；

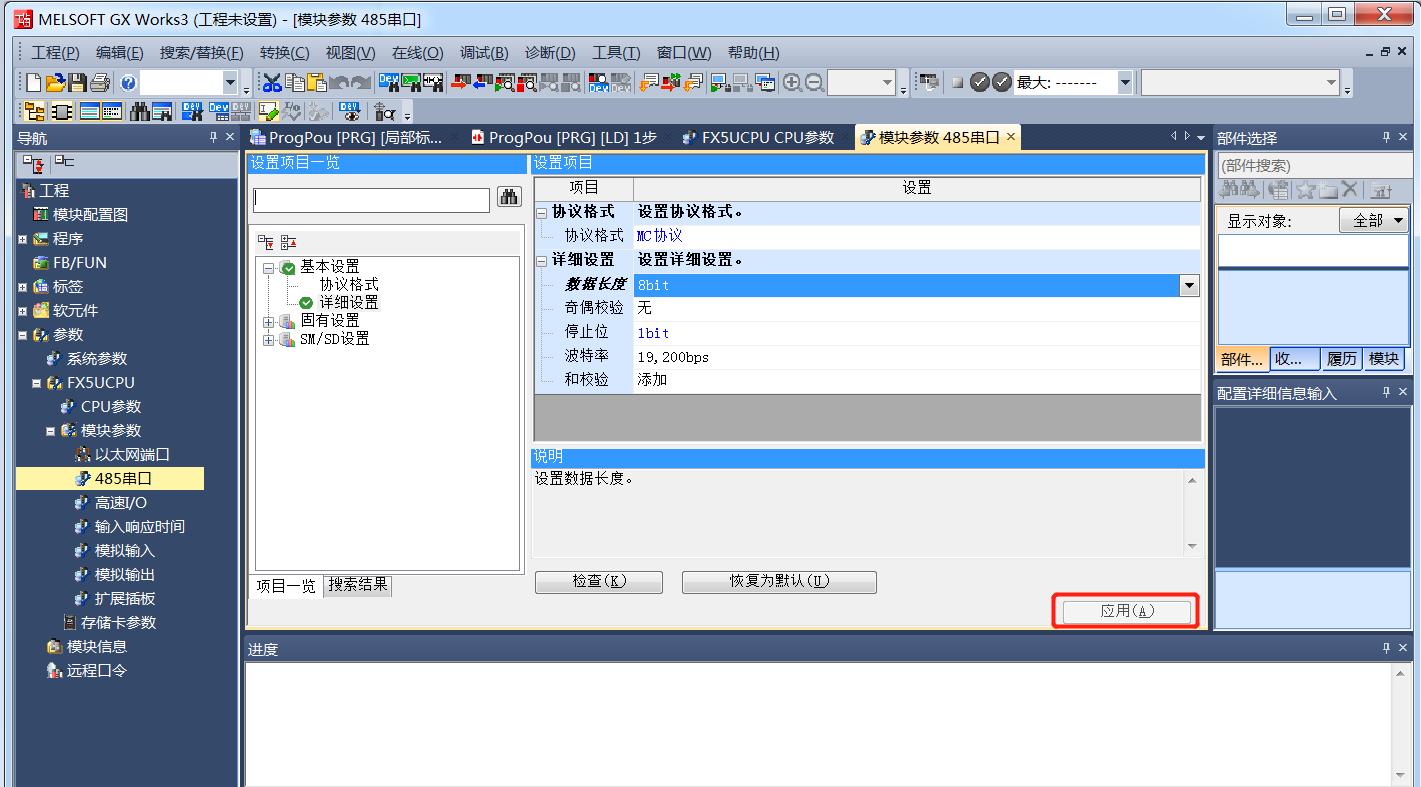

（3）波特率、数据位、校验位，停止位建议按触摸屏默认19200，N，8,1修改；点击"应用"，生效设置参数；
（4）EB pro软件中PLC设备属性通讯参数设置：
驱动"Mitsubishi FX5U"，参数和PLC端设置保持一致

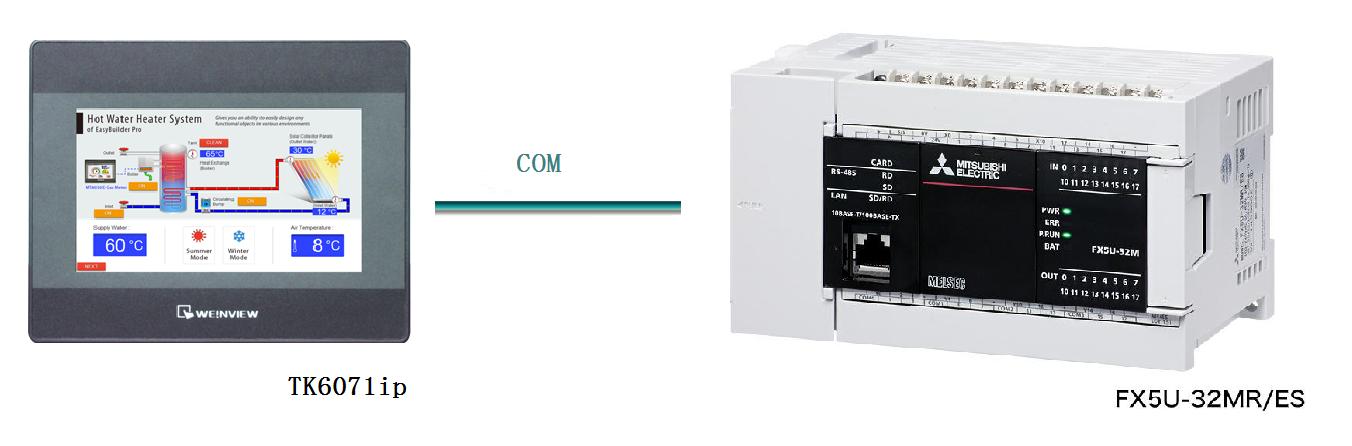

3.通讯线连接说明
注释：使用EB pro版本V6.04.01.392_20200507
