描述

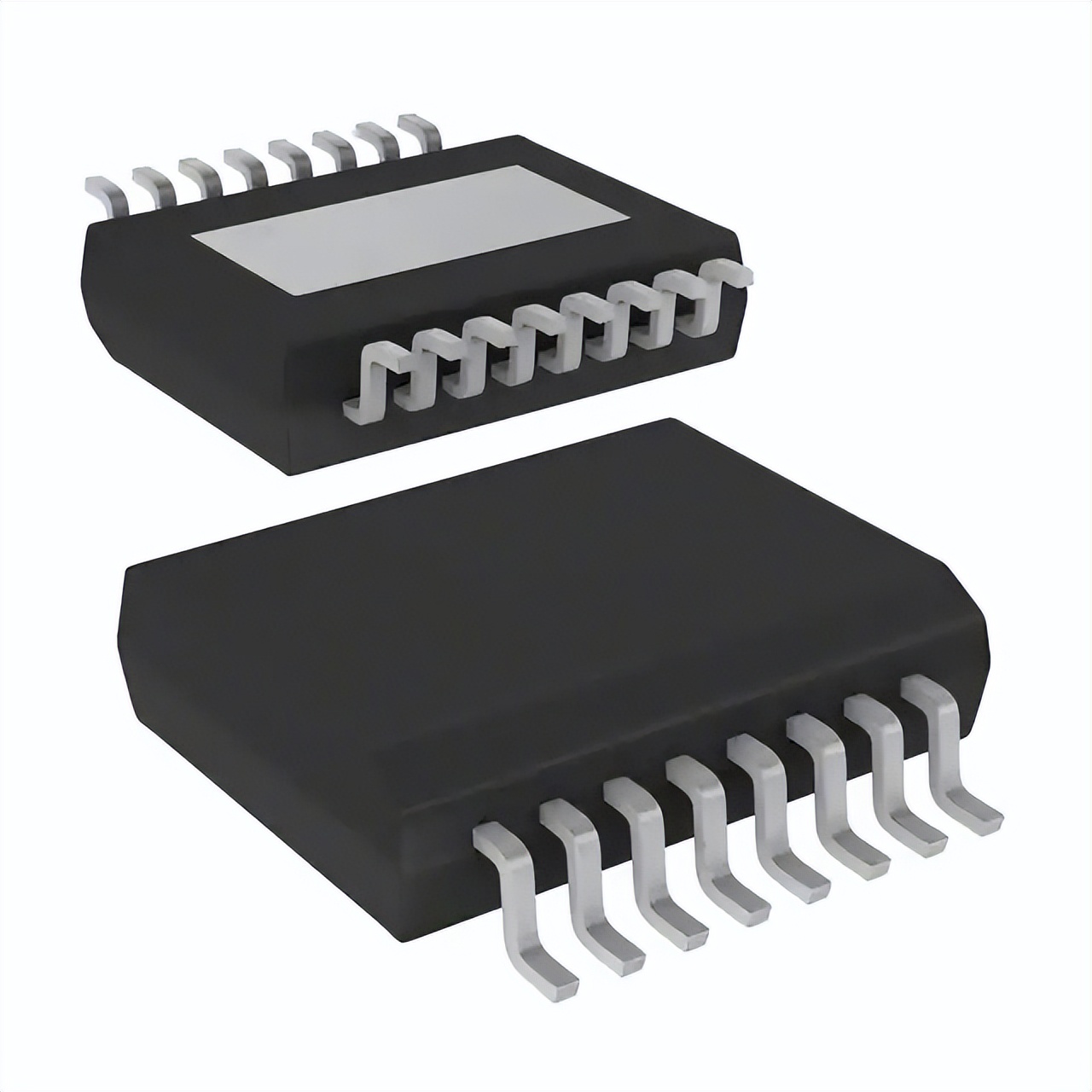

该设备是使用ST专利VIPower®M0-7技术制造的双通道高端驱动器，封装在PowerSSO-16包中。该设备旨在通过3v和5vcmos兼容接口驱动12v汽车接地负载，提供保护和诊断。

该设备集成了先进的保护功能，如负载电流限制，通过功率限制的过载主动管理和可配置锁止的过温关机。

FaultRST引脚在故障的情况下打开输出锁存或禁用锁存关闭功能。

专用的多功能多路模拟输出引脚提供复杂的诊断功能，包括高精度比例负载电流检测，电源电压反馈和芯片温度检测，此外还可以检测过载和对地短路，短路到VCC和off状态开负载。

感应使能引脚允许off状态诊断在模块低功率模式下被禁用，以及类似设备之间的外部感应电阻共享。

特性

•汽车行业资质

•一般

•双通道智能高端驱动器与多感模拟反馈

•极低待机电流

•兼容3v和5v CMOS输出

•多路模拟反馈:负载电流与高精度比例电流镜，VCC电源电压和TCHIP设备温度

•过载和接地短路(功率限制)指示

•热停机指示

•OFF-state开负载检测

•输出短到VCCdetection

•感知启用/禁用

•保护

•欠压停机

•过压钳

负载电流限制

•快速热瞬态自限

•可配置锁止过热或电源限制与专用故障复位引脚

•失去地面和失去VCC

•反向电池与外部组件

•静电放电保护

规格
