一、多联机冷媒系统冷媒追加公式及标准
|
铜管管径 mm |
R410A追加量 kg/m |
R22追加量 kg/m |
|
Φ6.35 |
0.023 |
0.035 |
|
Φ9.53 |
0.060 |
0.065 |
|
Φ12.7 |
0.120 |
0.115 |
|
Φ15.9 |
0.180 |
0.190 |
|
Φ19.1 |
0.270 |
0.290 |
|
Φ22.2 |
0.380 |
0.380 |
|
Φ25.4 |
0.520 |
0.580 |
|
Φ28.6 |
0.680 |
0.760 |

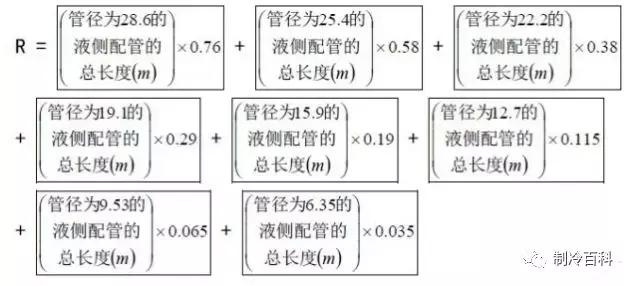

R22系统

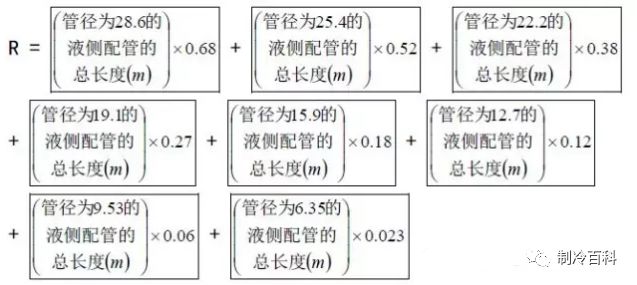

R410A系统
追加制冷剂量R(kg)
二、R22冷媒追加
1、依据室内机、室外机连接液侧配管的管径和长度，计算冷媒的追加量，追加冷媒为R22。冷媒配管在5m以内，不需在追加冷媒。
2、冷媒追加量的计算(单程管长L≥5m)
|
液侧配管直径 |
Lm管长相当的冷媒追加量 |
|
|
Φ19.1 |
室外机节流 |
0.145kg/m×L |
|
室内机节流 |
0.290kg/m×(L-5) |
|
|
Φ15.9 |
室外机节流 |
0.095kg/m×L |
|
室内机节流 |
0.190kg/m×(L-5) |
|
|
Φ12.7 |
室外机节流 |
0.060kg/m×L |
|
室内机节流 |
0.115kg/m×(L-5) |
|
|
Φ9.5 |
室外机节流 |
0.030kg/m×L |
|
室内机节流 |
0.065kg/m×(L-5) |
|
|
Φ6.4 |
室外机节流 |
0.015kg/m×L |
|
室内机节流 |
0.030kg/m×(L-5) |
|
注：L---液管长度(m)
3、追加量应写在室外机铭牌上。
4、制冷剂的追加量必须用电子称等测量。
