迈格贝特不锈钢式换热器，可应用在很多复杂、恶劣的环境下，选用不锈钢式换热器具有很多 的优点，比如避免生锈，高效节能、换热速度快、结构紧凑，应用领域广泛。但是在投入到 工作中，也要多注意下面一些细节，可提高寿命，避免造成不必要的损失。

先来看一下迈格贝特不锈钢式换热器使用水质：

1 防堵塞

换热器通道内如果进入异物或者结垢严重都会出现通道堵塞现象，用于蒸发器时会引起结冰， 用于冷凝器时会引起腐蚀，都会对换热器的结构造成破坏而产生内漏现象，因此需要随时注 意介质经过换热器前后的压力损失变化，如压力损失突然增大，应及时停机进行换热器的清 洗和维护，必要时应及时更换新的换热器以避免出现更大的损失。

2 防结冰

A． 蒸发温度接近液体一侧冰点时应使用防冻剂。 B． 防止制冷剂冲注量太少而导致蒸发温度过低。

C． 定期进行清洗维护，防止换热器通道结垢堵塞造成的结冰。 D．对硬度较高的水进行软化处理，防止因结垢造成的换热器通道堵塞引起的结冰。

E． 安排排水装置，换热器不使用时进行排空处理，防止环境温度过低导致换热器内部结冰。

F． 安装使用孔目小于 1 毫米的过滤网，防止丝状，絮状物以及较大的杂物进入换热器，避 免换热器通道堵塞造成的结冰。

G．安装水流开关，保证在压缩机运行之前，之中和之后有一个稳定的水流量，避免系统运 行过程中的水泵突然停车。

H．安装低压保护控制开关，以防吸气压力过低

I． 安装膨胀阀后温度保护控制器，当阀后温度过低时关闭压缩机。 J． 安装具有高灵敏度的温度敏感元件的冷冻水出口低温保护控制器。 K． 注意避免控制器的失灵或控制滞后。

3 防腐蚀

A. 为了避免换热器的腐蚀，必须保证换热器安装使用的环境以及进行换热的介质对不锈钢 金属与铜金属无腐蚀（换热介质中的氯离子和硫酸离子的含量一般不得超过 100 mg/L）

B. 使用孔目小于 1 毫米的过滤网，防止丝状 ，絮状物以及比较大的杂质进入换热器内部 造成堵塞。

C. 在换热器出现积垢及时进行清洗。

D. 保证系统运行的稳定性，避免系统管道压力的剧烈或频繁变化造成换热器板片出现应力 腐蚀。

E. 系统停止运行并长时间闲置时，应排空换热器中的液体。

F. 如换热器中一侧使用介质是水，应控制换热器中水温。以及防止水温度过高氯离子反应 活跃引起换热器板片的腐蚀。氯离子集中在腐蚀点上的速度非常快，有明显的穿透作用。

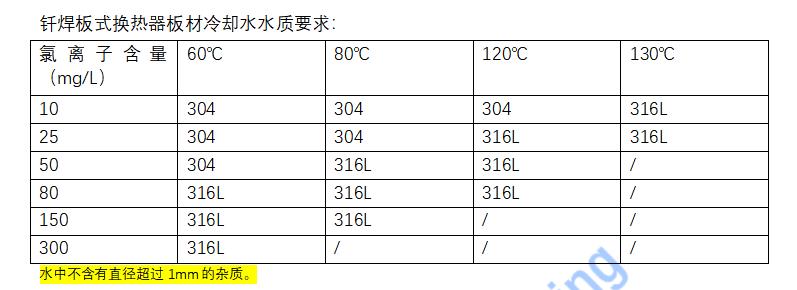

从而引起点腐蚀。 水温参照氯离子含量表。建议水侧循环水。水温不得超过 80 度。

4 清洗

板式换热器在运行过程中如出现压力降变大就意味着有积垢出现，一般油性积垢用清洗剂清 洗，积垢严重时应使用不损伤不锈钢金属和铜金属的化学品进行 24 小时的逆向清洗（诸如 5%浓度的磷酸或过氧酸，甲蚊酸，构橼酸，醋酸，草酸或其他有机酸类。）

清洗时应以水泵加压控制清洗液的流速，最佳流速为原液流速的 1.5-2 倍，清洗温度不得超 过 60 度 ，清洗结束后续用大量清水冲洗系统内的清洗液，方可启动系统。（注此清洗方式 只针对水垢。不针对丝状，絮状物以及较大的杂质）。

希望客户使用迈格贝特冷水机焊板式不锈钢板蒸发器，能够按照整理的以上注意事项。使用工 业冷水机在使用过程中则更加可靠和耐用。
