一半是矿石收音机，一半是再生收音机

在过去的几十年里，晶体收音机是无线电爱好者的必经之路。使用很少的部件和一根长线天线，这样的收音机可以在不需要电池的情况下接收调幅电台，这在锌碳电池要花很多零花钱的日子里是很重要的。调幅广播的时代可能正在衰落，但仍有可能制造出一种可以分辨调幅波段电台的矿石收音机。Andrea Console已经做到了这一点，用一个甚高频晶体装置，当有电源时，它的电路也可以兼作再生接收器。

VHF晶体接收机的关键在于最高质量的调谐电路元件，以实现难以捉摸的“Q”因子。在这种无线电设备中，耦合到一个小信号零电压阈值场效应管，当没有施加功率时充当检波器，当有功率时充当再生收音机中的有源元件。再生收音机通过几乎在振荡点上工作，增加了灵敏度和选择性，从而诞生了一台令人惊讶的好接收器。

每个人一生中都应该做一次再生式无线电接收机!

当矿石收音机遇到一个再生接收器

一种简单的电路，可以作为晶体收音机(不需要电力)或作为调频广播频段的再生接收器

文：Andrea Console

制作矿石收音机是任何业余无线爱好者都应该尝试的体验。从没有电源的设备上听音乐真的感觉像变魔术一样!

十几岁的时候，我在一本教科书上读到过这种设备。那是一见钟情。然而，经过几次失败的尝试，没有足够的信息，我最终放弃了。

让我们回到项目上来。

我在搜索过程中发现了一件有趣的事情，你也可以用同样的电路收听调幅电台。这一发现改变了游戏规则，因为 设计一个不需要电力的调频检波器并不容易 ，而且——至少在欧洲——它不太可能靠近调频发射站(只有少数几个仍在运行)。

简要说明

在调幅接收器中，包络线检波器产生与输入波形的峰值电压成比例的输出，该输出在幅度上被调制(因此得名)。

对于频率调制的输入波形，其频率随调制信号强度的变化而变化，而幅度保持不变，则包络线检波器不应工作。

然而，如果你把感兴趣的无线电台的频率放在tank频率响应的斜率上，而不是它的峰值上，你仍然可以解码它。发生这种情况的原因是，由于输入信号的调谐随着其频率的变化而略有变化(因此与其调制信号一起)，LC槽中产生的波形也将导致幅度调制。

为了使这种方法起作用，至关重要的是，槽电路(选择接收器工作频率的LC电路)的Q因子(选择性的度量，即电路的频率响应在选定频率附近的窄峰值)相当高。出于这个原因，使用高质量的L和C组件(尽可能接近理想组件)是至关重要的。

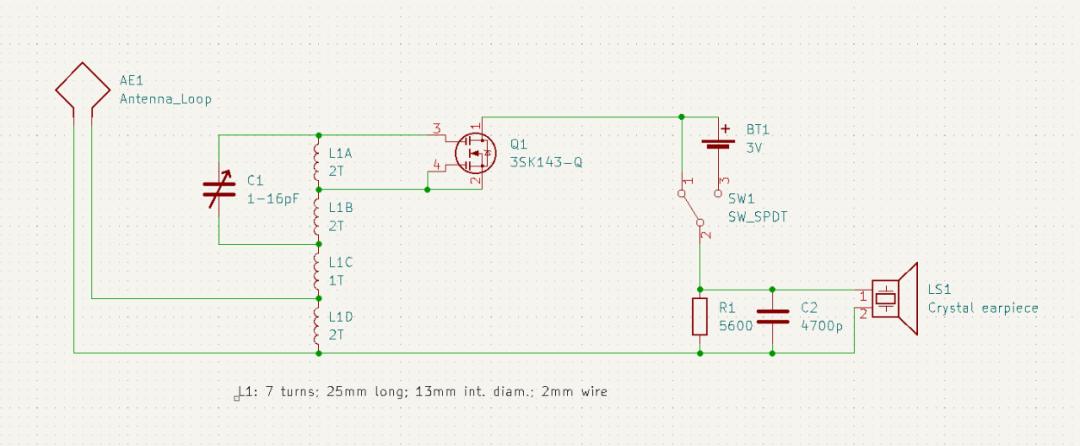

根据所做的实验和测试的电路，我构建了这个电路：

它采用标记为3DQ的SMD准零伏MOSFET(数据表附后)(但其真实名称为3SK143-Q)。

有人会说这不是矿石收音机，因为它没有使用二极管。我个人不同意， 在我的理解，一个矿石收音机只是一个接收器，不需要电源。这里的MOSFET做同样的工作，作为旧方铅矿晶体整流输入的波形。

据我所知，这就是它的工作原理(晶体接收器模式- SPDT开关连接引脚1和2):

L1A和L1B与C1一起为LC油箱。它与5pF电容在100MHz谐振；因此，3-8 pF将是完美的。我在eBay上找到了一个可爱的高质量(镀银板)16pF电容器，非常适合这项任务。

由于栅极和MOSFET的源极通过L1A连接，因此存储在L1B、L1C和L1D中的能量将只允许在输入波的正部分到达听筒。R1和C2就像一个峰值检波器。

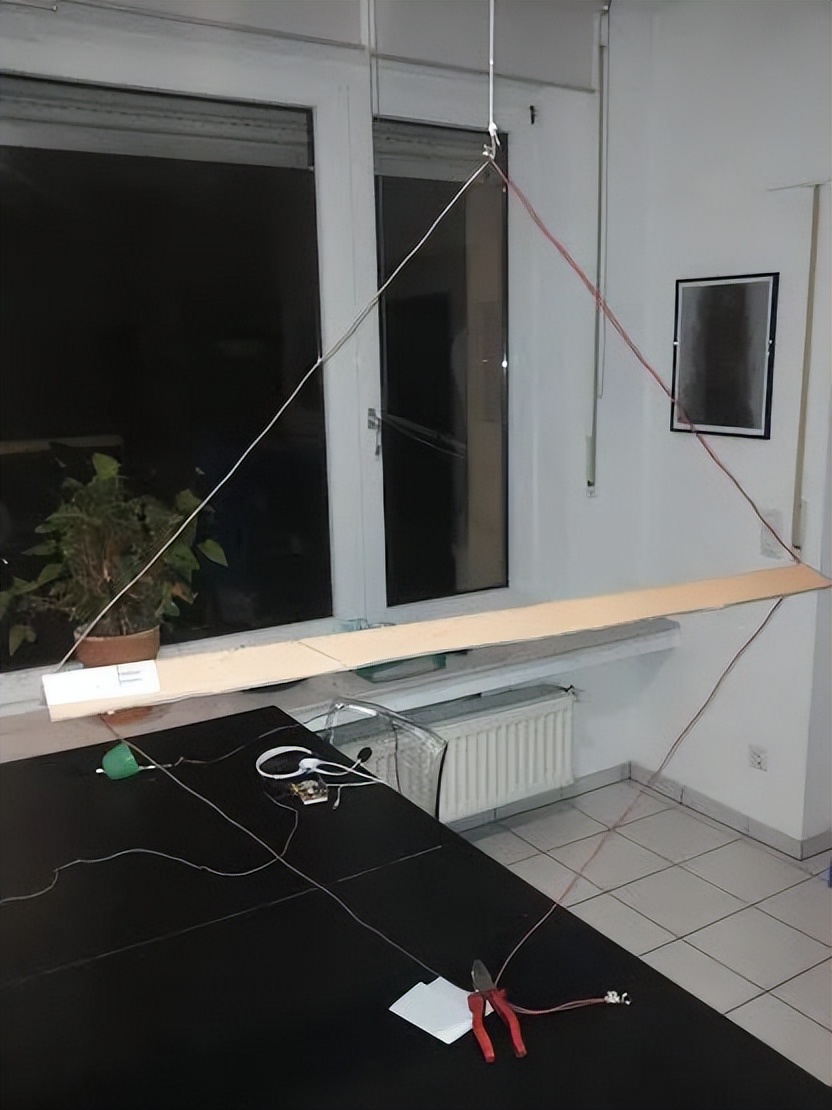

矿石收音机需要合适的天线才能工作。我用了一个挂在天花板上的大环，效果很好。

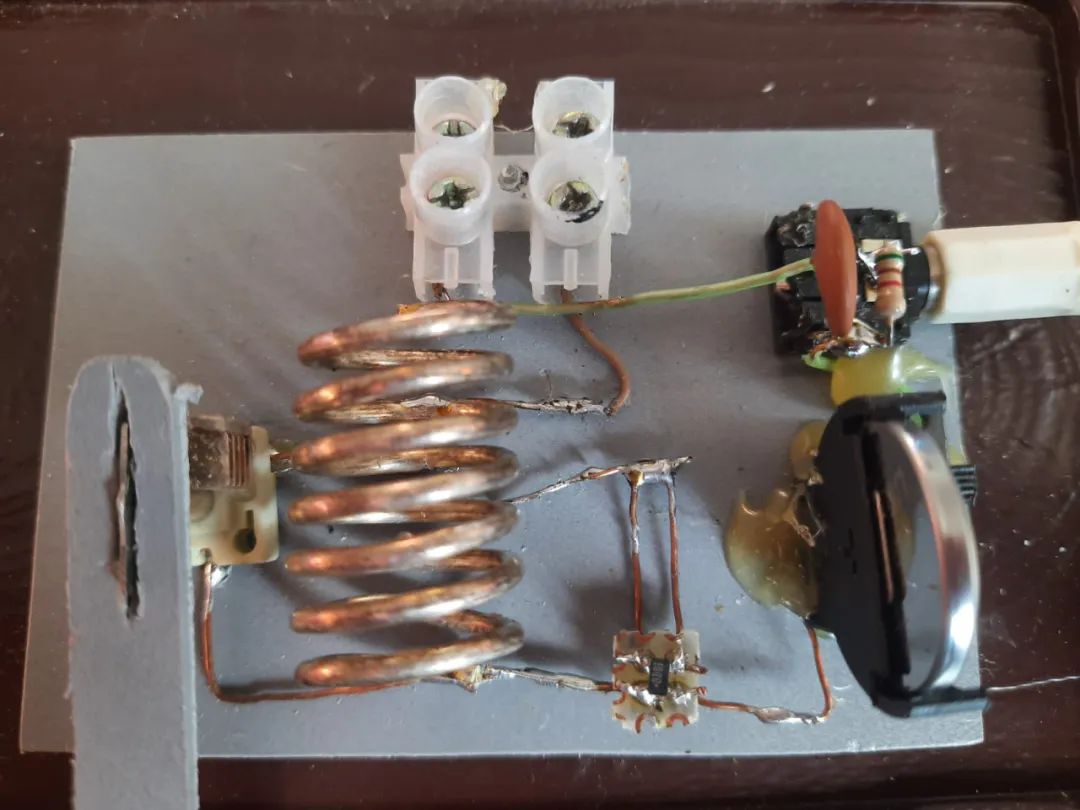

此外，您需要为tank电路使用高质量的组件来实现足够高的Q因子。在我的例子中，一个微小的空气可变电容器和一个镀银的2毫米铜线圈做到了这一点(注意：以前尝试使用低规格组件是不成功的)。

在我所在的地区(我附近没有发射机)，我只能接收到几个电台，而且输出很弱。然而，它们显然是存在的!

然而，这个电路真正酷的特点是， 稍加修改，加上一个硬币电池，它就变成了一个绿色的收音机。耳机的输出声音变得很大，可以找到更多的电台。你甚至不需要一个合适的天线来操作接收器!

简而言之， 再生接收器是一种接收器，其中一小部分放大信号——低到足以防止振荡的发生——作为正反馈返回到输入端。 在这个电路中，当开关连接引脚2和3时，MOSFET开始作为放大器工作。从漏极流向源极，然后流入L1B的电流提供了正反馈，增强了放大和槽的选择性。因此，调广播电台将变得更加困难，但另一方面，可供收听的电台将会多得多。

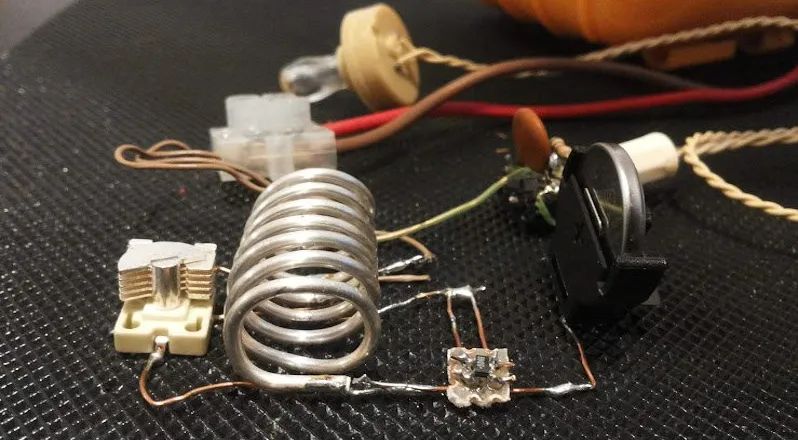

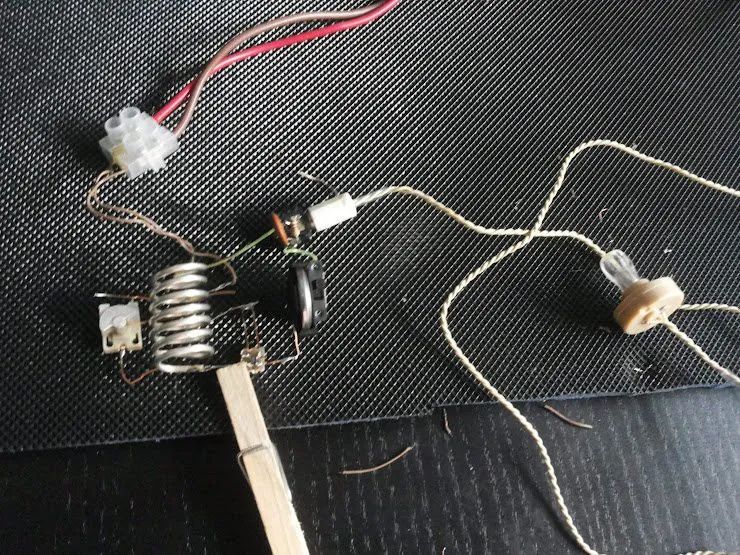

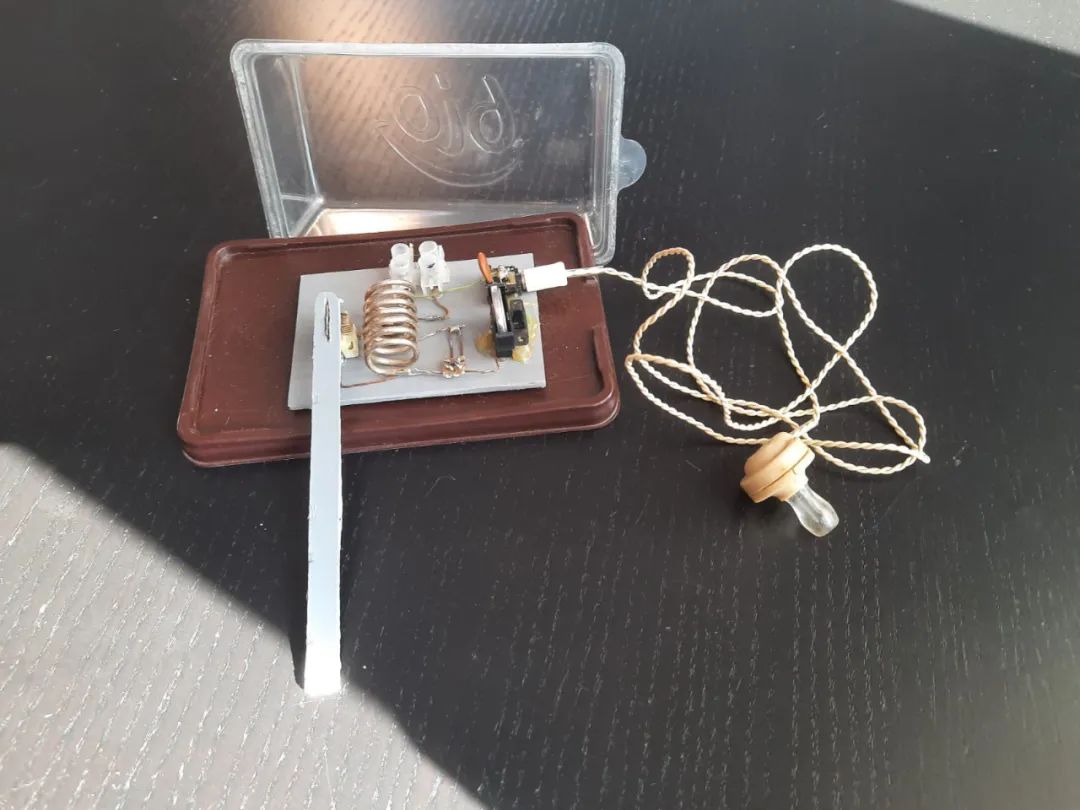

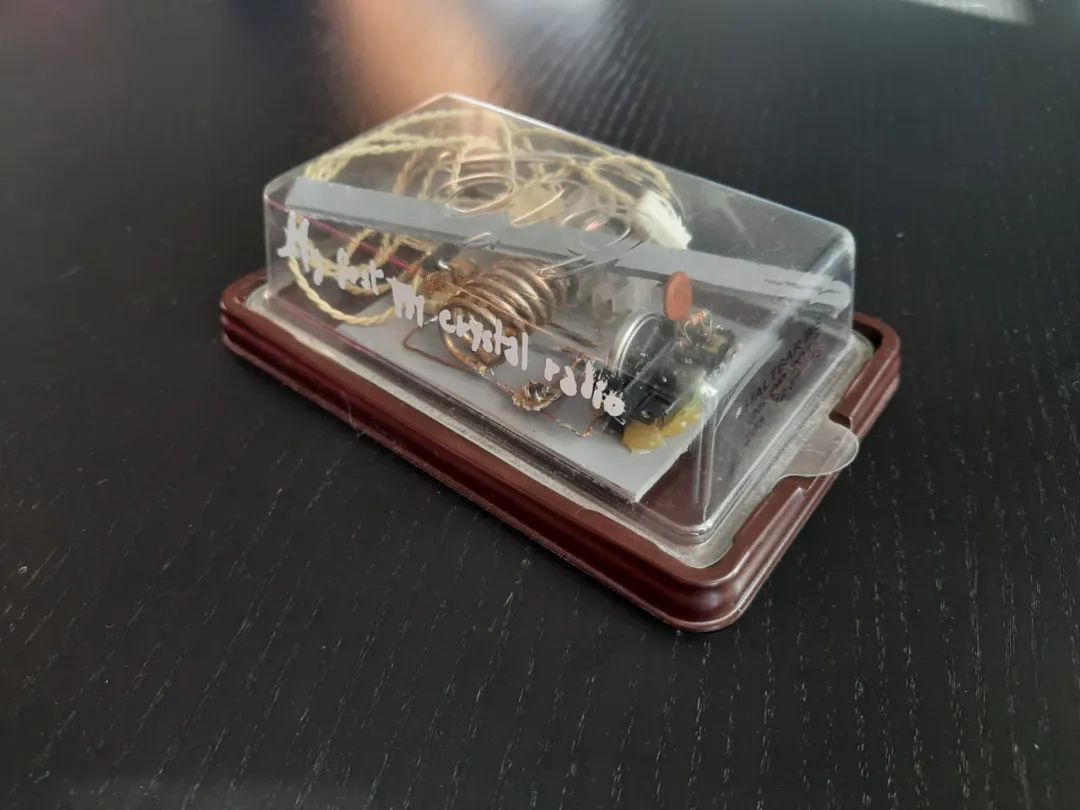

为了便于调谐(“手效应”是一个问题)，我焊接了一个小板上的可变电容器和使用塑料延长棒(你可以看到它在图片中)。这是非常有用的再生模式，当调整是非常困难的，你必须非常精确。

此外，在L1电感器上找到正确的“抽头”是一个长期的试错过程。我不确定我是否达到了这两种配置的最佳性能，但我对接收器的效率相当满意。

我认为矿石收音机，还有再生接收器，都是很好的学习工具。我用这个小接收器玩了很多次，这是我最甜蜜的回忆之一。

小叔来啦：

多么巧妙的设计啊！我同意矿石收音机套件是电子学的一个很好的入门DIY。真可惜晶体管已经停产了。有一个难以获得的部分是一个真正的问题，为难一个初学者了。你试过其他晶体管吗？有很多耗尽模式mosfet也可以工作。

对于高Q电路，可以尝试1/4波长线、带状线、腔或螺旋谐振器。参见无线电爱好者手册的例子和设计。把它们想象成把线圈做得很胖，这样它就会变短，然后把它放在一个盒子或管子里来提供谐振电容。它们可以有非常高的Q值，并且可以由简单的材料制成，不需要特殊的部件。
