本套模具图纸是一套长条塑料制品模具结构图纸，长条产品模具设计不好，生产出来的制品容易发生变形；
模具设计思路：

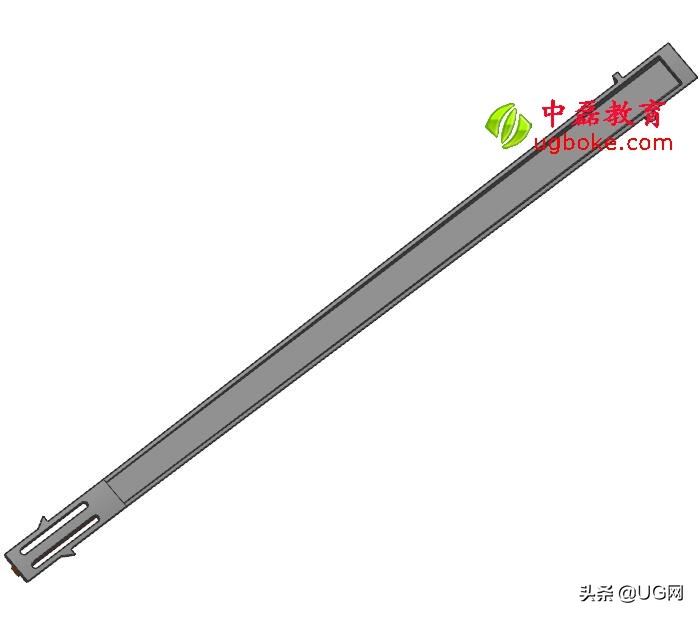

第1步：如下图所示，长条的产品，胶位也较薄，没有什么特别的特征；
中磊教育 模具设计教程
第2步：后模上有一个减u胶的槽，两个碰穿长条孔；
中磊教育 模具设计教程

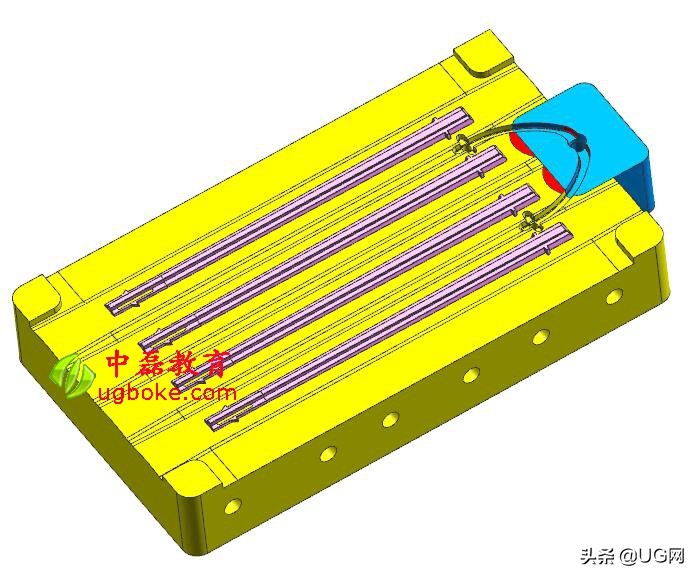

第3步：一出四的滑块结构，注意其流道系统，对于长条产品，进胶口要设计在头部；
中磊教育 模具设计教程

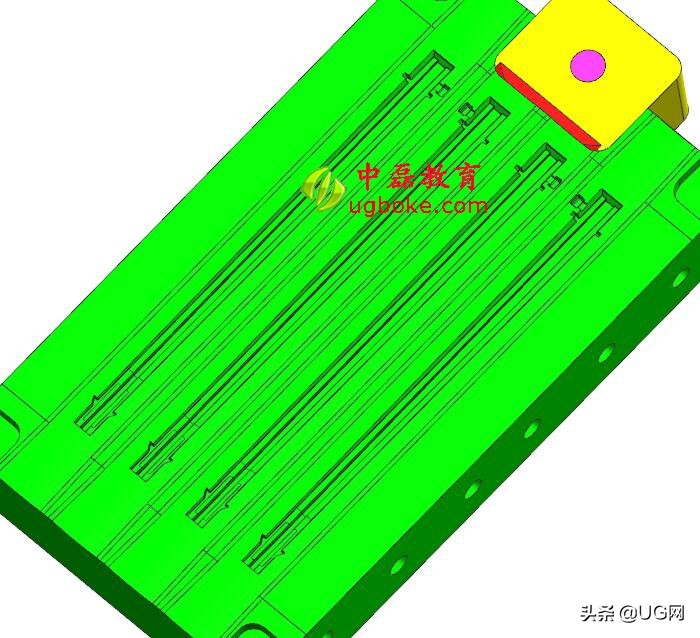

第4步：前模仁结构如下图，进胶口是开在前模侧；
中磊教育 模具设计教程

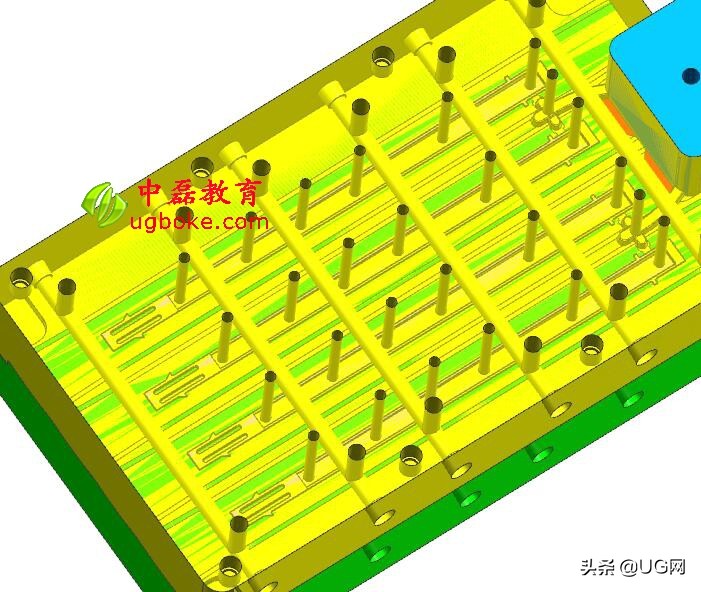

第5步：后模顶出设计与运水，长条产品可以参考本套模具结构的冷却系统设计；
中磊教育 模具设计教程

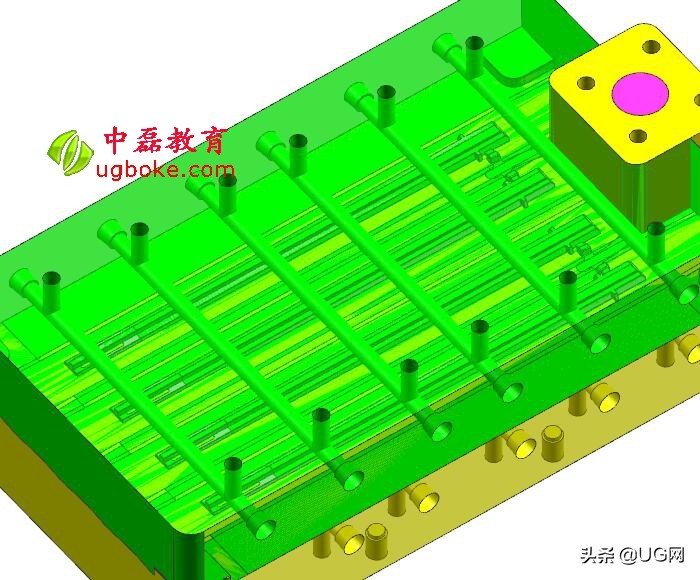

第6步：模具的总体装配图如下图，唧咀处设置了一个镶块；
中磊教育 模具设计教程
