相关知识问答
接触器是电力拖动与自动控制系统中重要的一种低压电器
电力行业交流群QQ群：548744559
1、接触器在电路里起到什么作用？
简单说，作用就是用小电流来控制大电流负载，可以远距离控制，同时可以自锁互锁，防止误动作造成事故，由于是小电流控制，使得保护电路简单可靠。
2、继电器和接触器在电路中分别起到什么作用？
本质区别就是承受的载荷不同，电流容量大的是接触器，小的是继电器，还有区别使用在主回路的用接触器，控制回路用继电器。
3、热继电器，接触器，断路器都能躲过电机的起动电流吗？为什么啊？里面的什么装置在起作用能热继电器，启动前双金属片是冷的。启动电流虽大，加热双金属片也要有个过程。如果时间短，不会热到跳闸的地步。其他两种情况也类似。
4、简要说明热继电器，接触器的工作原理及电路中作用？
接触器和热继电器都是电动机起动工作及保护线路中的器件，它们的作用是电动机出故障或负载超过额定负荷，电动机电流超过额定电流后，热继电器触点动作，一般是常闭触点打开，切断了给电动机供电的接触器线圈回路，接触器开路，切断了电动机电源，保护了电动机，避免了损坏。
5、指出接触器，继电器在电路中的作用，并说明它们在实际电路应用中有何区别？
接触器的作用是用来接通和分断较大的电流信号，驱动电机等功率设备；
继电器的作用是用来进行信号的转换，不同电压等级的设备之间控制信号的接口，其触点承载能力一般较小，用来驱动接触器等电器元件。
6、举例说明自锁，互锁的作用
假设有两个接触器：A，B，分别控制两台电机。A接触器的起动接点为Qa，把A的常开辅助点，并联于Qa，即为自锁。
自锁的作用：起动接点Qa闭合，A接触器吸上，A的常开辅助点闭合，即使Qa断开，A接触器由自己的辅助点保持吸上状态，此为自锁。
把A的常闭辅助点串联在B接触器的线圈回路；同时，把B的常闭辅助点串联在A接触器的线圈回路，则为互锁。
互锁的作用：A接触器吸上；则B接触器不能吸上，反之亦然。
常用接触器
1)空气电磁式交流接触器
在接触器中，空气电磁式交流接触器应用最广泛，产品系列和品种最多，但其结构和工作原理相同，目前常用国产空气电磁式接触器有CJ0、CJl0、CJl2、CJ20、CJ21、CJ26、CJ29、CJ35、CJ40等系列交流接触器。
2)机械连锁交流接触器
机械连锁交流接触器实际上是由两个相同规格的交流接触器再加上机械连锁机构和电气连锁机构所组成，保证在任何情况下不能两台接触器同时吸合。常用的机械连锁接触器有CJX2-N、CJX4-N等。
3)切换电容接触器
切换电容接触器专用于低压无功补偿设备中，投入或切除电容器组，以调整电力系统功率因数，切换电容接触器在空气电磁式接触器的基础上加入了抑制浪涌的装置，使合闸时的浪涌电流对电容的冲击和分闸时的过电压得到抑制。常用的产品有CJl6、CJl9、CJ41、CJX4、CJX2A等。
4)真空交流接触器
真空交流接触器以真空为灭弧介质，其主触头密封在真空开关管内。真空开关管以真空作为绝缘和灭弧介质，当触点分离时，电弧只能由触头上蒸发出来的金属蒸气来维持，因为真空具有很高的绝缘强度且介质恢复速度很快，真空电弧的等离子体很快向四周打散，在第一次电压过零时电弧就能熄灭。
常用的国产真空接触器有CKJ、NC9系列等。
5)直流接触器
直流接触器结构上有立体布置和平面布置两种结构，电磁系统多采用绕棱角转动的拍合式结构，主触点采用双断点桥式结构或单断点转动式结构。
常用的直流接触器有CZ18、CZ21、CZ22、CZ0。
6)智能化接触器
智能化接触器内装有智能化电磁系统，并具有与数据总线和其他设备通信的功能，其本身还具有对运行工况自动识别、控制和执行的能力。
智能化接触器由电磁接触器、智能控制模块、辅助触头组、机械联锁机构、报警模块、测量显示模块、通信接口模块等组成，它的核心是微处理器或单片机。

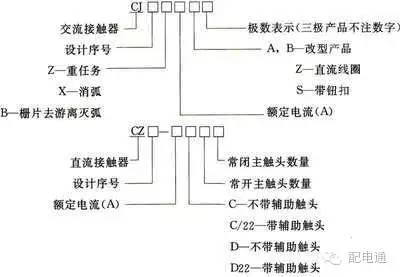

接触器的型号和选用
选择接触器时应注意以下几点
(1)接触器主触头的额定电压≥负载额定电压。
(2)接触器主触头的额定电流≥1.3倍负载额定电流。
(3)接触器线圈额定电压。当线路简单、使用电器较少时，可选用220V或380V；当线路复杂、使用电器较多或不太安全的场所，可选用36V、110V或127V。
(4)接触器的触头数量、种类应满足控制线路要求。
(5)操作频率(每小时触头通断次数)。当通断电流较大及通断频率超过规定数值时，应选用额定电流大一级的接触器型号。否则会使触头严重发热，甚至熔焊在一起，造成电动机等负载缺相运行。
