视频监控经过30年高速发展，现如今已经发展前很多细分领域，在治安监控系统，治安卡口系统、电子警察、人员卡口等诸多领域得到了深入度用，为社会治安、交通管理、警务办公等工作开展提供了有力的保障，如典型的天网治安监控、平安城市等。

这些系统有一个共同点，都是基本视频监控实现的。但由于应用领域的不同，进而在系统结构、设备、工作原理上又有不同。平常人对系统有个大概了解即可，但对于专业人员就要对各个系统的功能、原理、结构、设备有清晰全面的了解，而且能够在方案中阐述清楚，能够通过系统图进行直观的表达。

看懂治安监控、治安卡口、电子警察等一系列系统图，对于方案编写、系统图绘制会有很大的帮助，各系统图如下。

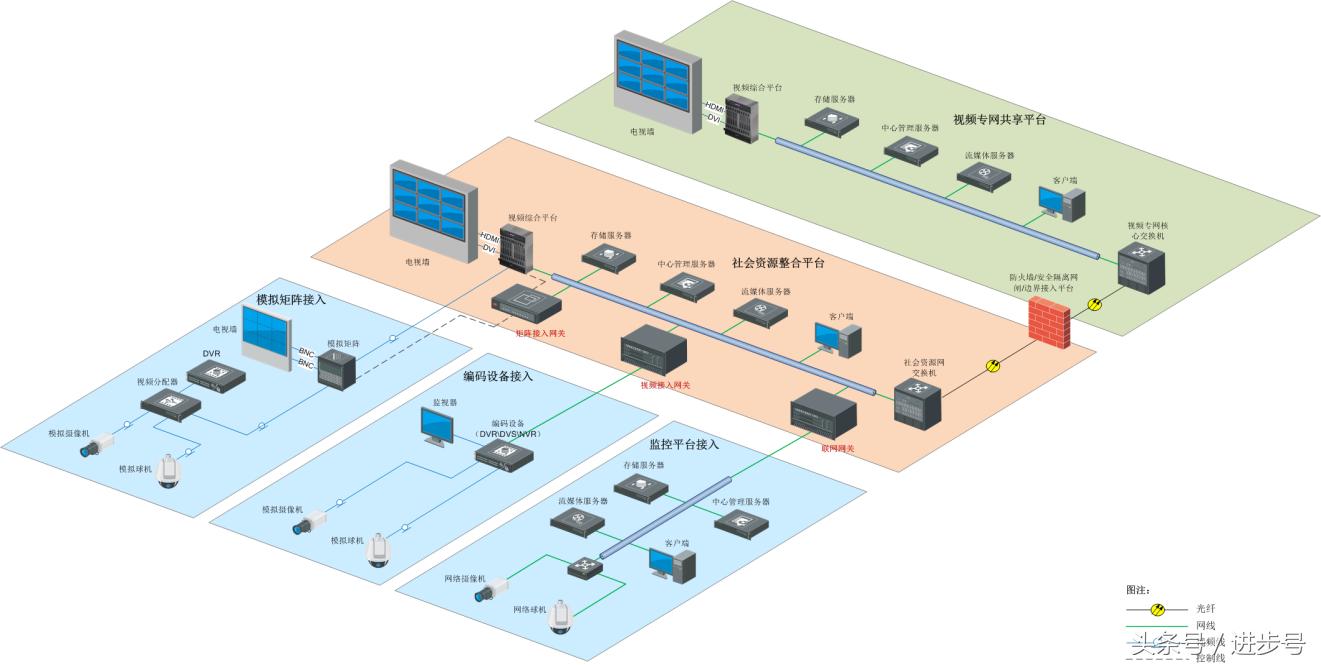

1、治安监控

2、治安卡口

3、电子警察

4、人员卡口

5、移动警务

6、社会治安综合平台

本人多年工作总结画系统图的要点，三个清晰。一、系统功能结构要清晰，二、系统设备要清晰，三、通信传输要清晰。记住“三个清晰”没有画不好的系统图，从监控系统到安防系统，再到弱电系统均适用。
